维修保养新版.docx

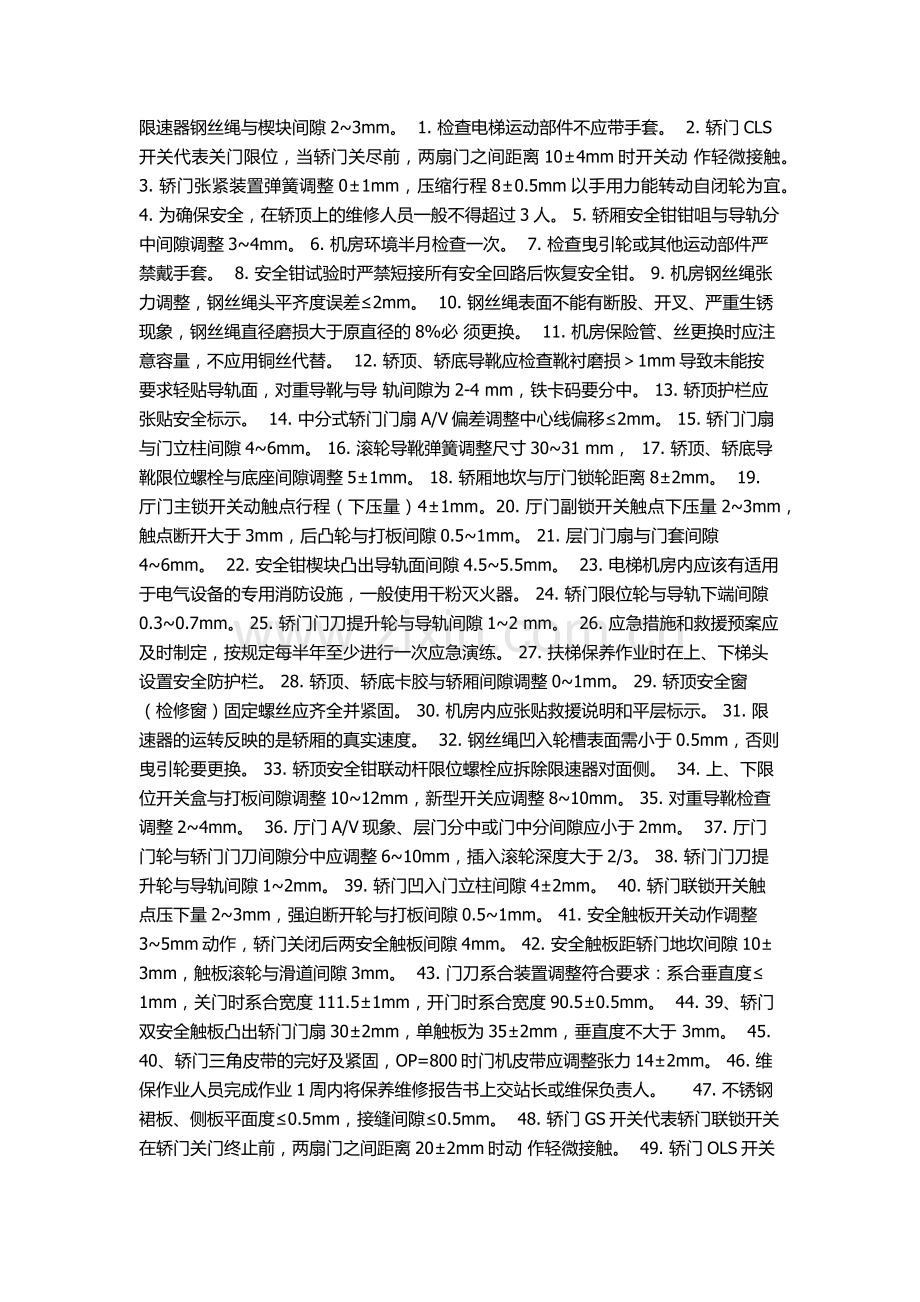

限速器钢丝绳与楔块间隙2~3mm。 1. 检查电梯运动部件不应带手套。 2. 轿门CLS开关代表关门限位，当轿门关尽前，两扇门之间距离10±4mm时开关动 作轻微接触。 3. 轿门张紧装置弹簧调整0±1mm，压缩行程8±0.5mm以手用力能转动自闭轮为宜。 4. 为确保安全，在轿顶上的维修人员一般不得超过3人。 5. 轿厢安全钳钳咀与导轨分中间隙调整3~4mm。 6. 机房环境半月检查一次。 7. 检查曳引轮或其他运动部件严禁戴手套。 8. 安全钳试验时严禁短接所有安全回路后恢复安全钳。 9. 机房钢丝绳张力调整，钢丝绳头平齐度误差≤2mm。 10. 钢丝绳表面不能有断股、开叉、严重生锈现象，钢丝绳直径磨损大于原直径的8%必 须更换。 11. 机房保险管、丝更换时应注意容量，不应用铜丝代替。 12. 轿顶、轿底导靴应检查靴衬磨损＞1mm导致未能按要求轻贴导轨面，对重导靴与导 轨间隙为2-4 mm，铁卡码要分中。 13. 轿顶护栏应张贴安全标示。 14. 中分式轿门门扇A/V偏差调整中心线偏移≤2mm。 15. 轿门门扇与门立柱间隙4~6mm。 16. 滚轮导靴弹簧调整尺寸30~31 mm， 17. 轿顶、轿底导靴限位螺栓与底座间隙调整5±1mm。 18. 轿厢地坎与厅门锁轮距离8±2mm。 19. 厅门主锁开关动触点行程（下压量）4±1mm。20. 厅门副锁开关触点下压量2~3mm，触点断开大于3mm，后凸轮与打板间隙0.5~1mm。 21. 层门门扇与门套间隙4~6mm。 22. 安全钳楔块凸出导轨面间隙4.5~5.5mm。 23. 电梯机房内应该有适用于电气设备的专用消防设施，一般使用干粉灭火器。 24. 轿门限位轮与导轨下端间隙0.3~0.7mm。 25. 轿门门刀提升轮与导轨间隙1~2 mm。 26. 应急措施和救援预案应及时制定，按规定每半年至少进行一次应急演练。 27. 扶梯保养作业时在上、下梯头设置安全防护栏。 28. 轿顶、轿底卡胶与轿厢间隙调整0~1mm。 29. 轿顶安全窗（检修窗）固定螺丝应齐全并紧固。 30. 机房内应张贴救援说明和平层标示。 31. 限速器的运转反映的是轿厢的真实速度。 32. 钢丝绳凹入轮槽表面需小于0.5mm，否则曳引轮要更换。 33. 轿顶安全钳联动杆限位螺栓应拆除限速器对面侧。 34. 上、下限位开关盒与打板间隙调整10~12mm，新型开关应调整8~10mm。 35. 对重导靴检查调整2~4mm。 36. 厅门A/V现象、层门分中或门中分间隙应小于2mm。 37. 厅门门轮与轿门门刀间隙分中应调整6~10mm，插入滚轮深度大于2/3。 38. 轿门门刀提升轮与导轨间隙1~2mm。 39. 轿门凹入门立柱间隙4±2mm。 40. 轿门联锁开关触点压下量2~3mm，强迫断开轮与打板间隙0.5~1mm。 41. 安全触板开关动作调整3~5mm动作，轿门关闭后两安全触板间隙4mm。 42. 安全触板距轿门地坎间隙10±3mm，触板滚轮与滑道间隙3mm。 43. 门刀系合装置调整符合要求：系合垂直度≤1mm，关门时系合宽度111.5±1mm，开门时系合宽度90.5±0.5mm。 44. 39、轿门双安全触板凸出轿门门扇30±2mm，单触板为35±2mm，垂直度不大于 3mm。 45. 40、轿门三角皮带的完好及紧固，OP=800时门机皮带应调整张力14±2mm。 46. 维保作业人员完成作业1周内将保养维修报告书上交站长或维保负责人。 47. 不锈钢裙板、侧板平面度≤0.5mm，接缝间隙≤0.5mm。 48. 轿门GS开关代表轿门联锁开关在轿门关门终止前，两扇门之间距离20±2mm时动 作轻微接触。 49. 轿门OLS开关代表开门限位，当轿门开尽前5±2mm时开关动作轻微接触。 50. 电梯出现关人现象，维修人员首先应做的是与轿内人员取得联系，了解情况。 51. HGP机房常见的3个安全开关：机房急停开关、盘车手轮开关(主机轮罩保护开关)、 限速器安全开关。 52. 《特种设备质量监督与安全监察规定》，在用电梯的定期检验周期为1年。 53. 层门门扇与门地坎间隙4~6mm。 54. 梯级与裙板间隙0.5~4mm，左右间隙总和≤7mm。 55. 400热线电话受信以后故障处理人员应在市区30分钟以内到达现场，其他地区60分 钟以内到达现场。 56. HGP主回路中，10T和主空开之间的器件是变频器。 57. 机房钢丝绳张力调整，钢丝绳头平齐度误差≤2 mm。 58. 轿顶照明作业使用≤36V的安全电源电压。 59. 主机曳引轮、导向轮等电梯部件需要加黄油的地方，一般每1年更换一次黄油。 60. 轿底称重活络限位螺栓与轿底间隙6~8mm。 61. 缓冲器缓冲距调整弹簧：230~350mm、液压： 230~400 mm。 62. 在电动机或盘车轮上应有与轿厢升降方向相对应的标志。63. 电梯限位开关动作后，切断危险方向运行，但可以反向运行。 64. 厅门地坎与轿门地坎间隙30~33mm。 65. 在轿顶进行检查作业时，严禁上行检查。 66. 在扶梯桁架内作业时必须切断电源。作业责任者作业前须清点作业者人数，收集并 保管所有作业者的扶梯钥匙，作业完毕后须再次清点作业者人数。 67. 加装了消防员操作功能的电梯，即成为了在火灾时消防员也不可以使用的电梯。 68. 限速器涨紧轮到底坑距离：V≤1m/s：400±50mm 、1m/s<V≤1.75m/s：550±50mm、 V>1.75m/s：750±50mm、UAX：115~165mm。 69. 限速器涨紧轮开关与打板距离85~135mm。 70. 补偿链与缓冲座最近距离200±50mm。 71. 轿门门刀与厅门地坎间隙6~10mm。 72. 轿门安全触板提升轮与导向槽入口间隙调整3mm。 73. 随行电缆距底坑地面距离300±50mm，距缓冲器墩需大于50mm。 74. 根据感应器的不同类型，填写以下尺寸数据 i. A=12±2mm B= 79±2mm C=20mm 75. 扶手带运行速度相对梯级或踏板的运行速度偏差不应超过2%。 76. 层门限位轮与门导轨下端间隙0.3~0.7mm。 77. 安全钳提拉杆锁紧螺母应齐全并紧固。 78. 自动扶梯没有梯级侧移安全保护装置。 79. 导轨需要加N46号润滑油，油量不能超过3/4。 80. 断电作业时在主电源开关处悬挂严禁合闸标志牌并安装防合闸锁紧装置。81. 轿厢内明显位置张贴检验合格证、温馨提示、24小时服务承诺。 82. 层门门扇滑块挂板与地坎间隙2~4mm。 83. 厅门钢丝绳张力调整，以1kg的力下压钢丝绳间隙55~65mm。 84. 轿厢安全钳楔块与导轨分中间隙调整4.5~5.5mm。 85. HGP电梯(GST主机)抱闸行程： 2*2.5mm，微动开关插入0.3mm的塞尺不动作， 插 入0.9mm的塞尺动作。 86. 维保作业时须按照保养计划、MUG3作业指导书对电梯进行保养。 87. 中分式轿门两门扇对口处平面误差≤0.5mm。 88. 中分门轿门垂直度偏差≤2mm。 89. 轿门门扇与轿门地坎间隙4~6mm。 90. 梯级之间的间隙0.9~4 mm，梯级到梳齿板的间距3~5mm。

日立电梯轿门的安装(安装维保)
日立电梯的轿门机构是日立电梯工作中运行最为频繁的系统。它不但直接体现日立电梯的外观品质，同时直接关系到日立电梯的安全可靠运行。现在许多日立电梯生产厂家引进结构简单、安装方便、工作噪声低、效率高的先进门系统，但是日立电梯轿门系统的故障率在日立电梯的总故障率中仍占相当的比例。寻其原因，大多是由于日立电梯轿门系统的安装工艺没有达到设计要求所致。本人在多年的日立电梯安装、调试工作中对日立电梯轿门的安装积累了一些经验，下面作一介绍。 1 开门机的安装 因为许多门机构的门电机、门导轨、活动臂、门挂板等，在出厂前已装成一个整体，所以安装这类型开门机构在装上支撑件和开门机构后，首先要求确定门导轨的高度，同时保证它的水平度，其次是调整机架，使门导轨正面与轿厢地坎槽内侧垂直(也就是从门导机两端吊垂线至轿厢地坎槽内侧)。第三，调整好门机本身的垂直度。检查方法就是线垂吊皮带轮，或线垂吊门机架与门导轨两端接板使之垂直，调整好后拧紧联接螺丝。 2 日立电梯轿门的安装 首先在日立电梯轿门上装上吊轨，且要求装上的两块门导轨是在一条直线上。在挂上日立电梯轿门后必须做到：①门板与地坎距离为4mm,日立电梯轿门与轿厢前壁之间距离为4mm；②两扇日立电梯轿门上下必须在一个平面上。检查方法就是用钢直尺靠两块门板的上下端,看它是否平整；③门板的正面、侧面必须垂直，这样才能保证关闭中缝整齐，同时打开之后，与轿厢前壁并齐。安装完日立电梯轿门后，可以手动开关门，整个开关过程应该轻松、平稳。 3 安全触板的安装 安全触板的安装，首先要把握触板的接触面与日立电梯轿门侧面是平的；其次安全触板活动自如且没有异常声响；最后伸出时触板突出量以30～50mm为宜，用时两块触板伸出量相同。 4 门刀的安装 安装开门刀：第1步确定保证门刀与厅门地坎之间距离为7mm为佳，并且保证这一方向的垂直；第2步确定门刀的固定刀片与厅门门锁的的脱钩滚轮之间的距离7mm左右；第3步门刀固定刀片的两个面即推滚轮的一面必须日立电梯图纸元件代码说明 1 A 门电机 YPVF 2 ACR 电流控制调整电子板 YPVF、VFM(H)G、HVF、NPX 3 AD 模数电子板 YPVF 4 ALARM 警铃按钮 GVF 5 ALP 停电柜 全梯种 6 AM 电流表 VFM(H)G、HVF 7 AMP 增幅器 NPX 8 ATD 司机下行按钮 全梯种 9 ATT 司机开关 全梯种 10 ATU 司机 上行按钮 全梯种 11 AVR 自动稳压电源 YPVF、VFM(G)、HVF垂直；第4步检查日立电梯轿门在带动厅门时，可动刀片不应有异常声响。 5 开关门的速度 开关门的速度，首先要控制在0.70m/s左右，开门速度可适当快点。开门的加减速则根据日立电梯不同加以调整。如用三菱型门机，因自身有平衡铁，那么只需要调整开门减速，减速点宜距开门到位150mm左右；关门的减速点有2个，第1个宜在门板离中线150mm前，第2个减速点宜在门板离中线20mm处。

日立电梯图纸元件代码说明
1 A 门电机 YPVF 2 ACR 电流控制调整电子板 YPVF、VFM(H)G、HVF、NPX 3 AD 模数电子板 YPVF 4 ALARM 警铃按钮 GVF 5 ALP 停电柜 全梯种 6 AM 电流表 VFM(H)G、HVF 7 AMP 增幅器 NPX 8 ATD 司机下行按钮 全梯种 9 ATT 司机开关 全梯种 10 ATU 司机 上行按钮 全梯种 11 AVR 自动稳压电源 YPVF、VFM(G)、HVF、NPX 12 B951-CSD 轿顶电器箱数字显示电子板 NPH 13 B.CON 信号网转换电子板 VFM(H)G、HVF、NPX 14 BD 基极驱动 VFM(H)G、HVF 15 BDR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF 16 BD-TR 基极驱动变压器 VFM(H)G、HVF、NPX、G(H)VF 17 BELL 警铃 全梯种 18 BGM 背景音乐装置 VFM(H)G、HVF、NPX 19 BSR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF 20 BZ 蜂鸣器 全梯种 21 CAGE。B。L 内指令应答信号灯 YPVF 22 CALL 对讲机呼叫按钮 YPVF 23 CAM 防止手动开门装置 VFM(H)G、HVF、NPX 24 CDS 关门减速开关 VFM(H)G、HVF、NPX 25 CFR CFC 制动器阻容组件 YPVF 26 CLN 轿厢串行通信电子板 VFM(H)G、HVF、NPX 27 CLOSE 关门按钮 全梯种 28 CLS 关门限位开关 YPVF、G(H)VF 29 CNV 整流器 YPVF、VFM(G)、HVF、NPX 30 CONTROL-1 AC100V电源保险丝 YPVF 31 CONTROL-2 多重回路电源保险丝 YPVF 32 CONTROL-3 光电装置电源保险丝 YPVF 33 COUNT 计数器 全梯种 34 CP 控制柜 全梯种 35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G)、HVF、NPX 36 CPI 轿内指示器 全梯种 37 CR 阻容组件 YPVF 38 CRS 阻容组件 YPVF 39 CRU2 阻容组件 YPVF 40 D1-D4 二极管 YPVF 41 D2 二极管桥堆 YPVF 42 DBR 制动电阻 G(H)VF 43 DCO 门停止 VFM(H)G、HVF、NPX 44 DIGITAL CPI 轿内数字式显示 全梯种 45 DLS 下终端限位开关 全梯种 46 DM1 电感线圈 YPVF 47 DM37 副安全触板短接开关 G(H)VF 48 DM 门电机 G(H)VF 49 M.MOTOR 门电机 VFM(H)G、HVF、NPX 50 DMC。CUT 门机闸刀开关 G(H)VF 、YPVF 51 DMR 门机调速电阻 G(H)VF 52 DMS 门机减速开关 G(H)VF 53 DOWN 司机操作下行按钮 G(H)VF 、YPVF 54 DN BELL 下行报站钟 G(H)VF 55 DR。MC 门机回路闸刀开关 全梯种 56 DRFFB AUX 门机用FFB开关 VFM(H)G、HVF 57 DS 门锁 全梯种 58 D厅门门锁开关短接 VFM(H)G、HVF、NPX 59 DSS(L) 左安全触板开关 全梯种 60 DSS(R) 右安全触板开关 全梯种 61 EFS 各层停开关 全梯种 62 EH-OOM 对讲机主机(6V) VFM(H)G、HVF、NPX 63 EHS-OOM 轿内对讲机(6V) VFM(H)G、HVF、NPX 64 ENCODER 旋转编码器 全梯种 65 ESGA 差动变压器电源装置 全梯种 66 E.STOP 轿内急停开关 全梯种 67 EW-D 差动变压器 全梯种 68 EZ-PS 轿内对讲机电源 全梯种 69 EZS-RH 轿内对讲机(24V) VFM(H)G、HVF、NPX 70 FAN 分扇 全梯种 71 FAN。SW 分扇开关 全梯种 72 FDB 分频板 G(H)VF 73 FDI 层楼指示器 G(H)VF 74 FFB 主电源开关 全梯种 75 FILC 滤波电容器 YPVF、VFM(G)、HVF、NPX 76 FILR 滤波电阻 YPVF、VFM(G)、HVF、NPX 77 FIO 输入输出电子板 YPVF 78 FLASH TYPE CPI 轿内指层灯 YPVF 79 FLS 双向可控硅 G(H)VF 80 FLS(D) 下行终端开关 全梯种 81 FLS(U) 上行终端开关 全梯种 82 FML 平层感应器 全梯种 83 FMS 手动层高测定开关 G(H)VF 84 F RET 消防返回继电器 G(H)VF 85 F TR 分扇变压器 G(H)VF 86 FTH 温度感应器 VFM(G)、HVF 87 GK 井道照明开关 YPVF 88 GMS 群管理柜 G(H)VF 89 GRS 限速器超速开关 全梯种 90 GRT S 限速器断绳开关 G(H)VF 91 GS 轿门开关 全梯种 92 H48A 输入输出电子板 VFM(H)G、HVF、NPX 93 HAD 起动补偿电子板 VFM(H)G、HVF、NPX 94 HALL B 厅外召唤按钮 YPVF 95 HATCH J BOX 中线箱 YPVF 96 HBS 厅外召唤按钮 VFM(H)G、HVF、NPX 97 HCTA 霍尔护感器(过电流检出) YPVF、VFM(G)、HVF、NPH 98 HCTU，HCTV 霍尔护感器(过电压检出) YPVF、VFM(G)、HVF、NPX 99 HKRY 继电器保持电子板 VFM(G)、HVF、NPX 100 HLN 厅外串行通信电子板 VFM(G)、HVF、NPX 101 HSDS 超声波探测器 VFM(G)、HVF、NPX 102 I.LIGHT 检修灯开关 VFM(G)、HVF、NPX 103 ICBD 电流指令电子板 VFM(G)、HVF 104 IDP 专用开关 全梯种 105 IHZ 对讲机回馈信号装置 VFM(G)、HVF、NPX 106 IM 感应电动机 全梯种 107 IND 指示回路闸刀开关 全梯种 108 INTERPHONE 对讲机电源 YPVF 109 INSPECT-LIGHT 检修灯开关 YPVF 110 INV 变频器 全梯种 111 INV-FAN 变频器风扇 YPVF、VFM(G)、HVF、NPX 112 INV-SNB 逆变器电容、电阻电子板 VFM(H)G、HVF 113 INV3-2GD，3GD 基极驱动电子板 NPX 114 IOCB 输入输出电子板 NPX 115 IPM 智能功能模块 NPX 116 K.SW 闸刀开关 VFM(G)、HVF、NPX 117 LAN 局部网络 VFM(G)、HVF、NPX 118 LDM-MIBD 无连杆门机电子板 VFM(G)、HVF 119 LDM-SNB 门机电容电阻电子板 VFM(G)、HVF 120 LIGHT 照明开关 全梯种 121 LIGHT 照明电源闸刀开关 全梯种 122 MAIN 电源空气开关 全梯种 123 MAINTE(IN CAGE) 轿内检修开关 全梯种 124 MAINTE(ON CAGE) 轿顶检修开关 全梯种 125 MAS 遥控监视装置 全梯种 126 MASTER 对讲机 YPVF 127 MCR 机房 全梯种 128 MD 下方向微动平层感应器 VFM(G)、HVF、NPX 129 MDN 机房下行操作开关 VFM(G)、HVF、NPX 130 MG BC 抱闸电容 全梯种 131 MG BR 抱闸线圈 全梯种 132 MHS 安全窗开关 全梯种 133 M MPU 主微机 NPX 134 MPU 微机电子板 VFM(G)、HVF、YPVF 135 MR MAINTE 机房检修开关 G(H)VF 136 MS 记忆开关 VFM(G)、HVF、NPX 137 MR MAINTE 机房急停开关 G(H)VF 138 M检修开关箱 VFM(G)、HVF、NPX 139 MSK 机房AN运行用插座 VFM(G)、HVF、NPX 140 MTB-CMU 轿顶电器箱电子板 NPX 141 MTB-CPS 轿顶电器箱电子板 NPX 142 MU 上方向微动平层感应器 VFM(G)、HVF、NPX 143 MUP 机房上行操作按钮 VFM(G)、HVF、NPX 144 MX-BAT 微机数据保持用电池 VFM(G)、HVF 145 NC-12 停电灯电源 VFM(G)、HVF、NPX 146 NC-CELL 停电灯电源 YPVF、VFM(G)、HVF、NPX 147 NC-CI 停电灯开关(6V) VFM(G)、HVF、NPX 148 NC-EZ 停电灯开关(24V) VFM(G)、HVF、NPX 149 NTC 马达热敏电阻 G(H)VF 150 OBS 油压缓冲器开关 G(H)VF 151 ODS 开门减速开关 VFM(G)、HVF、NPX 152 OLS 开门极限开关 YPVF、G(H)VF 153 ON CAGE 轿顶操作开关 VFM(G)、HVF、NPX 154 ONC 轿顶关门按钮 全梯种 155 OND 轿顶检修下方向按钮 全梯种 156 ONU 轿顶检修上方向按钮 全梯种 157 OP 开门按钮(操纵箱) VFM(G)、HVF、NPX 158 OPB 操纵箱 全梯种 159 OPEN 开门按钮 YPVF、G(H)VF 160 ORS 力矩堵转开关 全梯种 161 OZ 开门继电器 YPVF、G(H)VF 162 PASS 司机操作直驶开关 YPVF、G(H)VF 163 PARKING 泊梯开关 全梯种 164 PCB 电子板 VFM(G)、HVF、NPX 165 PCU 高音检出装置 VFM(G)、HVF、NPX 166 PF LIGHT 停电灯 YPVF、NPX 167 PF UNIT 停电灯电源 YPVF、VFM(G)、HVF、NPX 168 PHM-AMT 光电开关电源部 VFM(G)、HVF、NPX 169 PHM-PR 光电装置发射器 VFM(G)、HVF、NPX 170 PHM-RE 光电装置接收器 VFM(G)、HVF、NPX 171 PHS 光电装置输出部 VFM(G)、HVF 172 PH光电保护开关 G(H)VF 173 PHONE P S 对讲机电源 G(H)VF 174 PIT S 底坑急停开关 G(H)VF 175 PK 泊梯开关 全梯种 176 PL 电源指示灯 全梯种 177 PT-R (L) 光电装置接收器 VFM(G)、HVF 178 PT-SA 光电装置电源 VFM(G)、HVF 179 POWET TR 主回路电源变压器 YPVF 180 RCB 整流器组件 G(H)VF 181 RDB 层楼数显继电器板 G(H)VF、YPVF 182 RECT1 桥式整流组件1 G(H)VF、YPVF 183 --------2 ------------------2 G(H)VF、YPVF 184 ---------3 ------------------3 G(H)VF、YPVF 185 ---------4 -------------------4 G(H)VF、YPVF 186 R1-R5 门机电阻 G(H)VF、YPVF 187 REATOR BOX 电抗器箱 YPVF 188 R E 旋转编码器 全梯种 189 RET-CON 自发电正常/返基站切换开关 G(H)VF 190 RR 再生电阻 YPVF 191 RSH 主回路分流电阻 YPVF、VFM(G)、HVF、NPX 192 RIO 继电器板 G(H)VF 193 RS21 微平层感应器(上) G(H)VF、YPVF 194 RS22 ------------------(下) G(H)VF、YPVF 195 RX 通信匹配电阻 G(H)VF 196 S MPU 副微机 VFM(G)、HVF、NPX 197 SCS 安全钳开关 全梯种 198 SDC 串行通信电子板 YPVF 199 SDS(D1) 下行1级强迫减速开关 全梯种 200 ------(D2) ------2----------------------- 全梯种 201 SDS(U1) 上行1级强迫减速开关 全梯种 202 ------(U2) -------2---------------------- 全梯种 203 SIGD 下行抱站钟继电器 G(H)VF 204 SIGU 上行抱站钟继电器 G(H)VF 205 SHOE 安全触板开关 全梯种 206 SINGAL-1 I/O电路板电源保险管 YPVF 207 ------------2 ---------------------------- YPVF 208 ------------3 厅外抱站钟电源保险管 YPVF 209 -----------4 厅外指层灯电源开关 YPVF 210 SNBC 大功率防冲击电容 VFM(G)、HVF 211 SNBR 大功率防冲击电阻 VFM(G)、HVF 212 SPB 语音报站功能 G(H)VF 213 ST 司机出发按钮 G(H)VF 214 STB 信号转换装置 G(H)VF 215 STOP 轿内急停开关 G(H)VF 216 START 司机操作出发按钮 YPVF 217 SUB INTERPHONE 对讲机 YPVF 218 T G 三极管热敏开关 YPVF 219 TR1-TR6 大功率三极管 VFM(G)、HVF、YPVF
