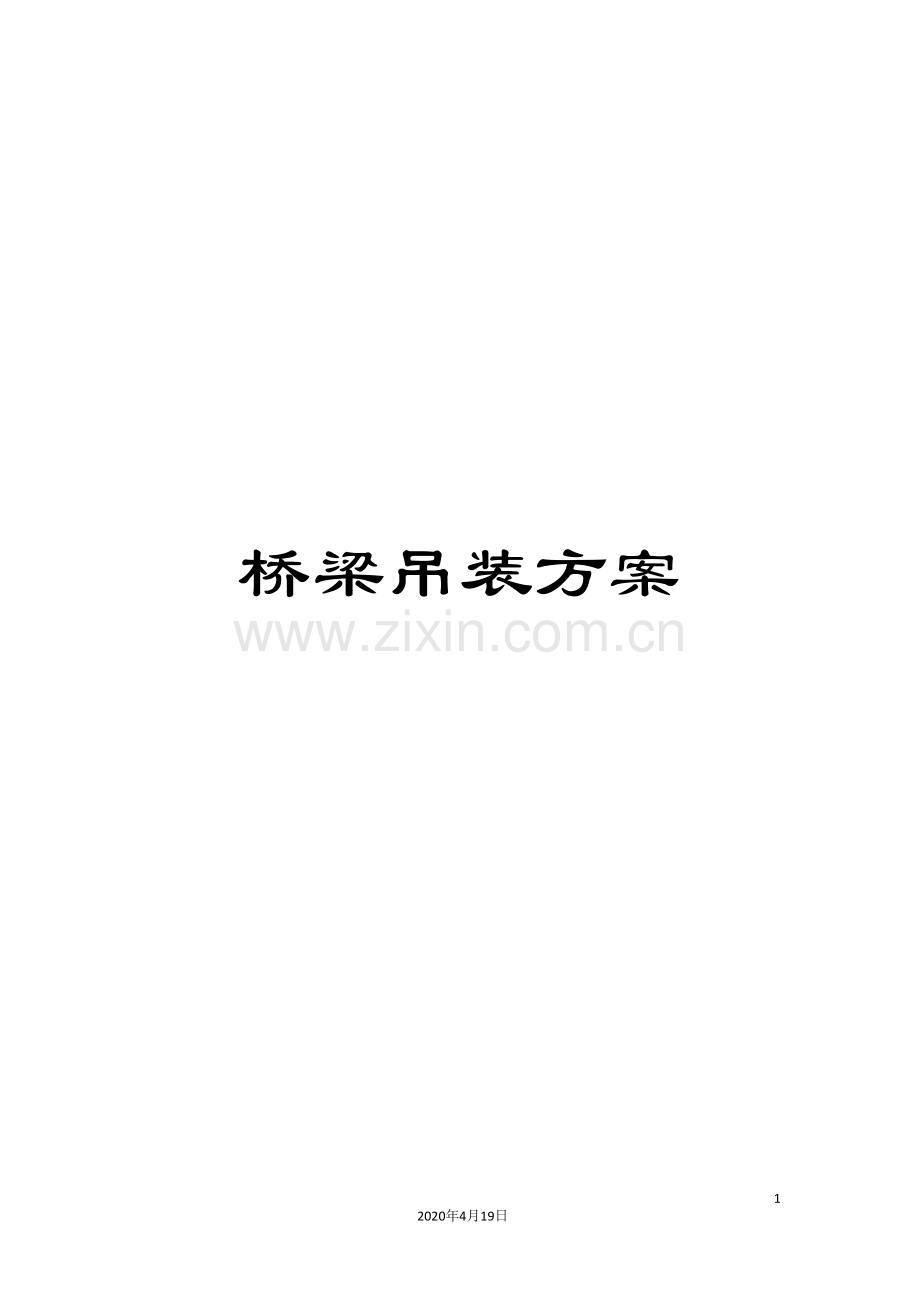

桥梁吊装方案

8
2020年4月19日
文档仅供参考，不当之处，请联系改正。

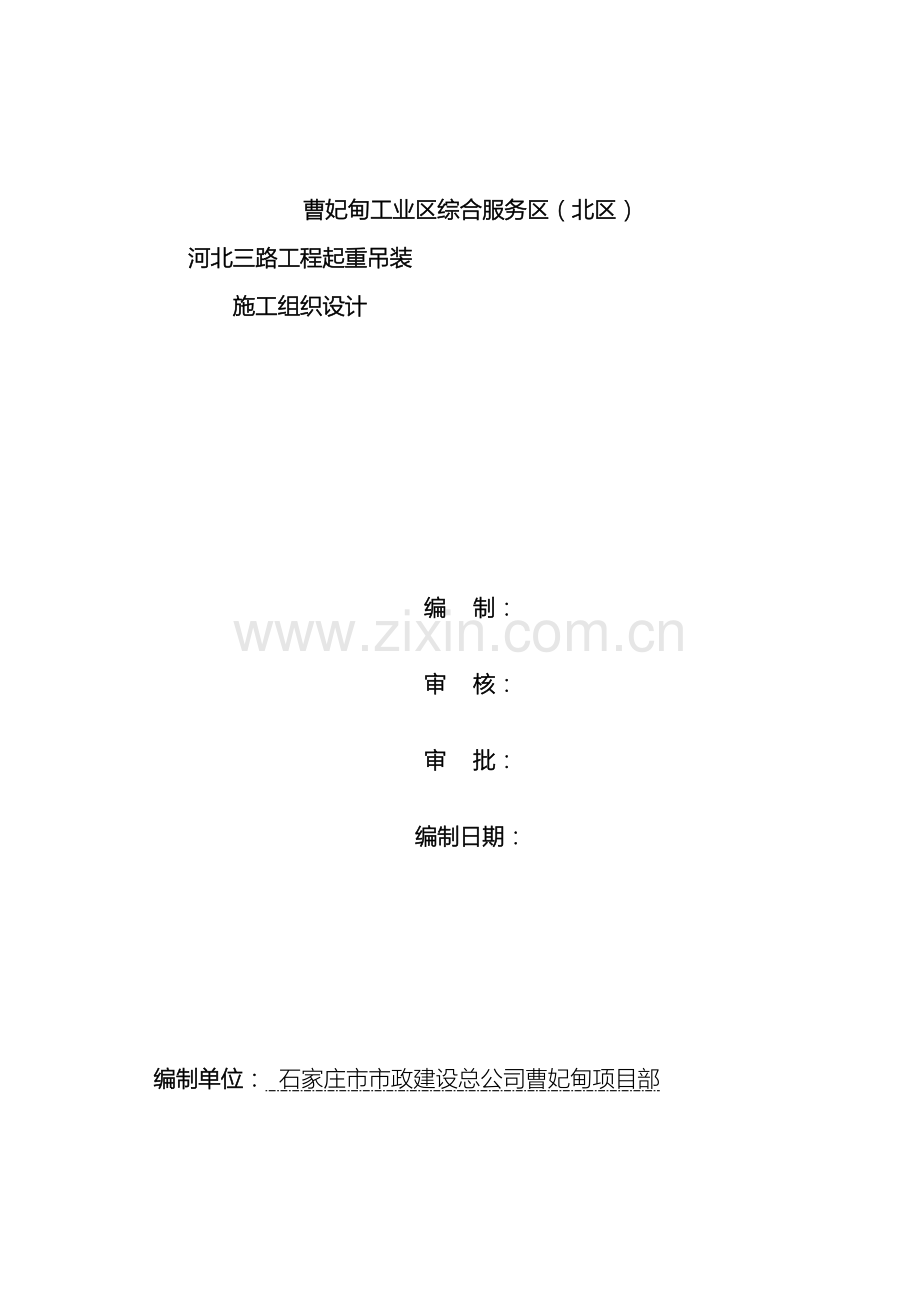

曹妃甸工业区综合服务区（北区）
河北三路工程起重吊装
施工组织设计

编 制：

审 核：

审 批：

编制日期：

编制单位： 石家庄市市政建设总公司曹妃甸项目部

目 录
一、工程概况 2
二、施工计划 3
三、T梁吊装、运输、安装 3
四、质量保证体系和质量保证措施 4
1、质量目标 4
2、质量保证依据 5
3、质量保证体系 5
五、施工安全保证措施 6
六、安全技术措施： 7

一、工程概况
拟建项目为曹妃甸工业区综合服务区北区河北三路工程，呈由西至东走向，起点位于唐曹高速连接线，途径2号路，终点位于通岛路，道路全长1974.793米，采用城市主干道标准进行设计，设计行车速度60km/h。项目设置桥梁3座，其中大桥1座，中桥2座。
1、大中桥
1）、大桥：
河北三桥，桥跨长度5×30+35+60+35米，正交，桥面变宽，主桥35+60+35V形刚构，引桥5x30简支T梁桥面连续，河北三桥下部桩基础、柱式墩、V形桥墩、柱式台、肋式台，上部装配式预应力砼简支T梁及现浇箱梁。
2）、中桥：
K1+467.666中桥，桥跨长度37米，正交，桥面宽度为45米，上部结构为预应力混凝土（后张）简支T梁，下部结构采用柱式台，钻孔灌注桩基础。
K1+898.74河北三路护管桥，桥跨长度39米，正交，桥面宽度为45米，上部结构为预应力混凝土（后张）简支T梁，下部结构采用柱式台，桥台采用桩基础，钻孔灌注桩基础。
二、施工计划
开工时间： 4月20日
竣工时间： 7月10日
三、T梁吊装、运输、安装
本工程拟采用架桥机架设预应力T梁
（1）、施工工艺流程：
拼装架桥机→测量放样→梁体运送至运梁小车→喂梁至架桥机→提梁并纵移到位→放下液压腿并横向移动到位→落梁→检查支座情况及架设位置→摘取吊具
（2）、T梁吊装
T梁达到强度后，经过张拉压浆、拆除两端的活动底板， 龙门吊的钢丝绳，经过预留在翼板的吊装孔，放下钢丝绳，采用投底方式，在箱梁下的转角处有橡胶或与箱梁底角度相同的钢板，包围，再吊装。将梁吊至运梁小车上。
（3）、T梁运输
①、安装运梁小车轨道，轨道两边必须平衡，并用铁件和拉杆加固，轨道底部由混凝土座做底垫。
②、在轨道上安装自行式运梁小车，为运梁做准备。
③、T梁吊装到运梁小车上，并用4个5T葫芦加固到运梁小车上，在翼板位置支撑方木。最后开动小车直接运输T梁至架桥机。
（4）、安装T梁
①、T梁吊装前应对盖梁及支座垫石标高进行认真复核并报监理工程师，确认无误后放出支座中心线及每片梁边线、端线，同时在支座（包括支座垫板）上标注好十字线，以保证支座及T梁的位置准确。
a、运梁小车到了架桥机后，架桥机放下后油缸，和中油缸，架桥机上前面的运梁小车，放下钢丝绳，投底T梁，从轨道的小车上吊起T梁，同时开启自行运梁小车和架桥机上的运梁小车（两者同速），当轨道上的小车到了前面运梁小起吊梁的位置，停止运行，架桥机的第二台运梁小车放下钢丝绳，吊起T梁，然后开启前后架桥机上的运梁小车，直到前面的盖梁，停止运动，横向开动架桥机，直到应该 放梁的位置，将T梁慢慢放下，在距离支座10CM高的时，再次确定支座位置是否正确，然后才能落梁到位。取出钢丝绳。准备吊下一片梁。
b、T梁落到位之后，检查其梁体的直度。是否达到规范要求，如果没有达到，不能取出钢丝绳，待查明原因，安放正确后才能取下钢丝绳。并将T梁临时焊接到桥的钢筋上和用方木支撑，待架上两片T梁后，相互临时焊接，以保证梁体的稳定。
四、质量保证体系和质量保证措施
为确保本同段工程施工管理和工程质量规范要求，我们将建立完善的质量保证体系，制定完备的质量保证措施。
1、质量目标
本项目的质量目标：严格按技术要求施工，工程一次交验合格率100%，优良率达到90%以上。
2、质量保证依据
本项目质量计划依据主要是：交通部《公路桥涵施工技术规范》、《公路工程国内招标文件范本》中技术规范及本项目的有关规定。
3、质量保证体系
本项目我们将按IS09001国际质量体系和全面质量管理进行管理，细化落实工序环节管理，建立严格的质量管理制度，健全质量奖罚制度。严格控制施工质量，百分之百满足业主的要求。采取有效的安全与环保措施，确保施工顺利进行。项目经理部坚持质量第一、信誉第一、信守合同、创优质工程的目标。项目经理部针对桥梁工程的措施是：强化质量自控体系，把施工中存在的任何质量隐患清除在自控范围之内。
质量检查组织机构：1)、成立以项目部长为组长、项目部技术负责人为副组长的全面质量管理领导小组，形成行政上支持，技术上把关的良性循环，负责工程总体需求量控制。
2)、由施工组负责人、技术负责人并配备相应的技术人员及质检员，成立质量自检小组，形成第一级自检体系。
3)、质检人员在施工过程中，被授予事前介入权、事中检查权、事后验收权、质量否决权，项目部质检部直接对项目经理部负责，不受任何人，任何事干扰。
4、 质量保证措施
突出“百年大计、质量第一”的方针，开展全面的质量管理活动，建立三级质量保证体系，在施工中严把质量关，遵循规范规程，实行项目部技术负责人负责和一票否决权制度，确保工程质量。
质量管理首先开展质量先期控制，项目部成立试验组，负责日常试验、检测工作，形成一个工程质量检测网络。当前工程质量问题，贵在“严”字，重在“落实”，核心是抓“标准化”。
抓工程质量，首要的是“严”字当头，专职人员要做到处处从严出发，实行“一票否决制”。该返工重做的一定要返工，直至合格为止。做到层层工序谁施工谁负责质量，真正使工程施工质量得到有效的控制。
五、施工安全保证措施
进入施工现场必须戴好安全帽，扣好帽带，并做好高空作业的防护措施，凡高空作业人员必须系好安全带，挂好保险钩，做好职工的安全三有教育，消除不安全事故隐患。
施工单位应建立健全的安全保证体系，落实安全责任制，做好施工日记，加强施工现场的安全管理和方法等。施工同时要针对安全通病，提出改进措施，按操作规程施工，按验收规范要求做好工序控制和检查，加强安全教育工作，把好安全关，做好报监手续。要求施工队把安全工作列入重要议事日程，切实做到思想、组织、措施三落实，加强安全宣传教育，强化职工安全意识和自我保护意识，专业工种要持证上岗。建立完善的施工管理体制，各级安全生产责任制，严格执行安全生产六在纪律，制止野蛮施工，保障社会稳定，预防违法犯罪，确保施工现场社会治安秩序，建立治安管理小组，责任到人。本着谁用人谁负责的原则，加强对职工进行法制宣传教育，以防为主，及时疏导不安全、不稳定因素，教育好职工遵纪守法。公司在签订施工合同时，要签订安全生产承包责任书、社会综合治理承包责任书。
六、安全技术措施：
1、本工程安全目标为无重大伤亡事故，创文明安全用地。
2、现场设置安全标牌和安全宣传语，做好现场职工安全教育和安全工作，填好安全教育登记表，并考核合格入岗。
3、建立安全管理制度和安全责任制，项目部设专人负责施工现场安全工作，施工班组设安全员，加强现场安全管理工作。
4、现场施工用电统一管理，严禁乱拖乱拉。
5、进场的施工工具应确保完好，安全装置完善。定人定机，专人操作，特殊作业人员持证上岗。
6、工作期间严格遵守劳动纪律与公司各项规定，严禁打闹、酗酒。
7、严格按安全操作规程施工，不冒险违章作业。
8、高空作业必须遵守各项规定，必须戴好安全帽，系好安全带，扣好保险扣，穿软底胶鞋。
9、电动机械和手持移动电动工具要装设漏电保护器。
10、六级以上大风严禁高空作业， 不得进行吊装和高空施工。
11、起重机械吊物时，吊臂下严禁站人，起重机械限位装置应齐全完好。
