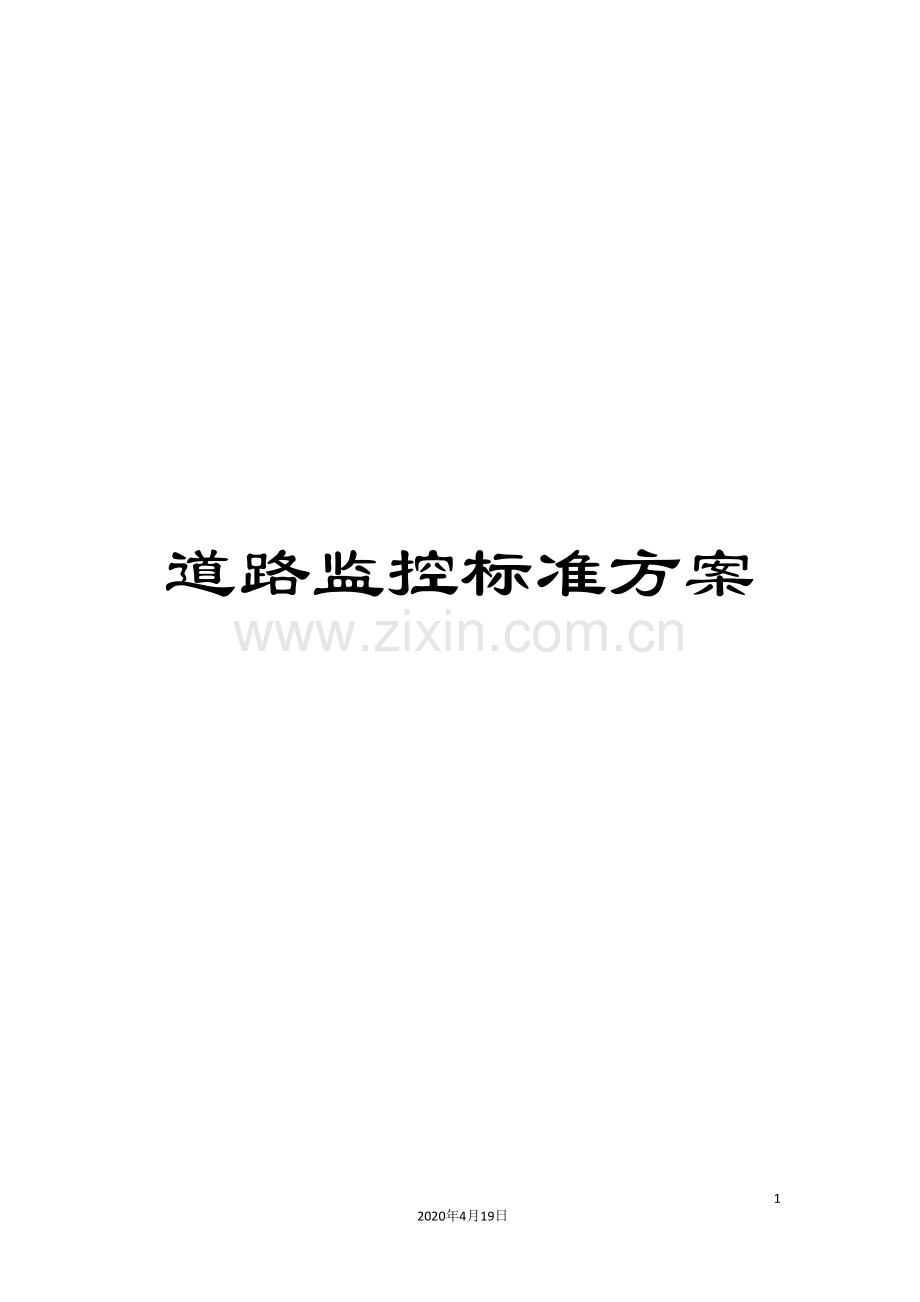

道路监控标准方案

17
2020年4月19日
文档仅供参考

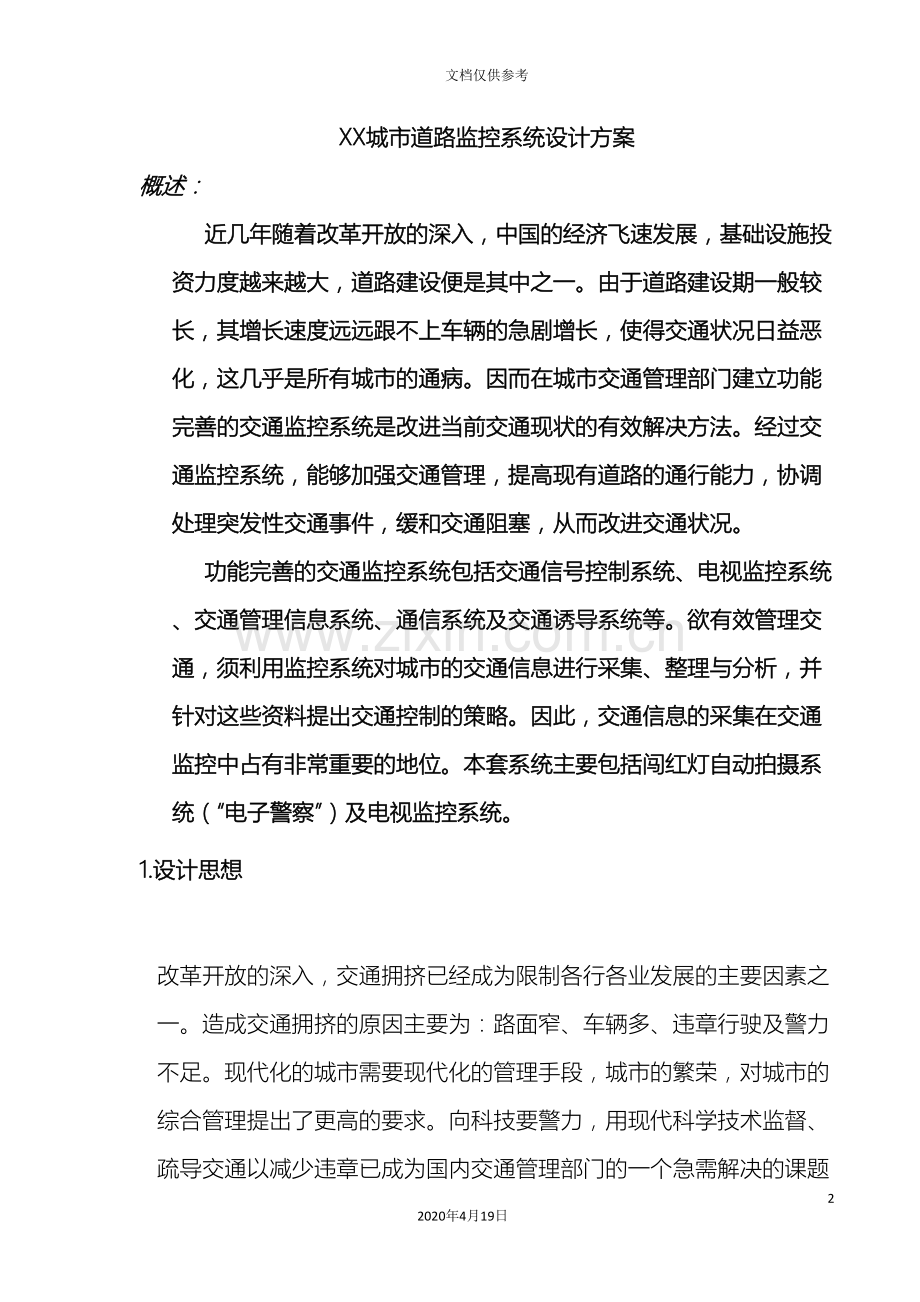

XX城市道路监控系统设计方案
概述：
近几年随着改革开放的深入，中国的经济飞速发展，基础设施投资力度越来越大，道路建设便是其中之一。由于道路建设期一般较长，其增长速度远远跟不上车辆的急剧增长，使得交通状况日益恶化，这几乎是所有城市的通病。因而在城市交通管理部门建立功能完善的交通监控系统是改进当前交通现状的有效解决方法。经过交通监控系统，能够加强交通管理，提高现有道路的通行能力，协调处理突发性交通事件，缓和交通阻塞，从而改进交通状况。
功能完善的交通监控系统包括交通信号控制系统、电视监控系统、交通管理信息系统、通信系统及交通诱导系统等。欲有效管理交通，须利用监控系统对城市的交通信息进行采集、整理与分析，并针对这些资料提出交通控制的策略。因此，交通信息的采集在交通监控中占有非常重要的地位。本套系统主要包括闯红灯自动拍摄系统（“电子警察”）及电视监控系统。
1.设计思想
改革开放的深入，交通拥挤已经成为限制各行各业发展的主要因素之一。造成交通拥挤的原因主要为：路面窄、车辆多、违章行驶及警力不足。现代化的城市需要现代化的管理手段，城市的繁荣，对城市的综合管理提出了更高的要求。向科技要警力，用现代科学技术监督、疏导交通以减少违章已成为国内交通管理部门的一个急需解决的课题。针对上述要求，本公司选用美国著名的JAVELIN（标枪）闭路电视监控系统以及当前国内领先的闯红灯自动拍摄系统，以监督违章车辆，大大改进交通路口的混乱情况，及时了解各道路的车流情况以采取疏导措施等。本系统设计为一个开放式、可集成的监控系统，采用国际先进技术，既可独立工作，又可与其它系统实现集成联动，并可经过串口/网络与其它系统实现信息交换、信息共享，以实现城市道路监控的高效、智能、方便、先进。
易于集成、性能可靠、操作简便、技术先进、扩展性强、维护方便是我们的设计思想；为用户着想，使业主的投资更合理是我们的宗旨。
2.系统组成
美国ADEMCO( ALARM DEVICE MANUFACTURING COMPANY )公司1929年于美国成立，直属美国PITTWAY集团（全美五百大财团之一），如今已成为全世界最大的电子防盗产品制造商，始终保持产品高科技水平，领导市场。闭路电视监控系统选用美国标枪（JAVELIN SYSTEMS）中文多媒体图形界面控制全视频矩阵切换CCTV系统。JAVELIN具有最先进的系统组网及集成能力，为美国白宫、国防部五角大楼及中国众多的国际机场、金融、监狱提供着监控系统，并以稳定可靠、品质一流、设计成熟而得到业界公认,无疑是一套蕴藏巨大潜能的21世纪的监控系统。JAVELIN及属下的VCL，现为美国安定宝（ADEMCO）集团子公司。
闯红灯自动拍摄系统采用深圳赛格集团下属的柯信电子科技有限公司开发的新一代的闯红灯自动拍摄系统，它采用地感线圈感应车体的方式来触发拍摄闯红灯的车辆，系统运用当前最先进数字图象技术，对CCD摄像机传来的视频图象进行数字化处理后，再将其保存于硬盘中。整个系统采用网络方式运行，对图像和数据实现了自动传输和处理，节省了大量的人力和物力；与传统照相机式的系统比较，具有明显的综合优势和功能的可扩展性。由于本系统的工作平台是奔腾计算机，因此处理速度很快，而且，图像经过了实时数字化处理，因而，可进行压缩存储，存储量大，便于调用、查询、存档，无需保存大量的照片，明显地减少了后期处理的工作量和费用，大大加强了对违章车辆的管理，实现了由落后、低效的手工管理方式转变为先进、高效的计算机网络自动管理方式。
交警支队（交管局）采用3X4大屏幕投影及32台监视器组成的电视墙的方式，以对所有路口的视频图象进行集中监控、编辑拼图等。
3.闭路电视监控系统
3．1系统概述
在十字路口分别安装4台VCL室外型彩色/黑白自动转换高速智能球型摄象机，各摄像机采集的图像信号及反向控制信号，经过美国IFS的四路视频加一路RS485数据型光端机把各个路口的四路视频信号及一路数据信号传输到交警支队的控制中心，经过矩阵切换器的切换，将视频画面显示到主控室的电视墙上。值班人员经过电视墙，及控制键盘或鼠标，能够随时监控各路口的车流情况，以便及时采取疏导行动。同时，经过采用多画面分割器及24小时长延时录像机，能够将16台摄像机的图象同时录象或回放在一台监视器上，这样能够将重要的需要连续监视的画面录制在磁带上，定期存档，以便在发生事故后重放，搜索事故线索。控制中心的3X4大屏幕投影能够单独、拼图等方式显示各路口的视频图象。[从主控室的矩阵切换器上能够拉两路视频输出及一路RS232信号至监控室（分控点），监控室采用JO4170JX分控键盘进行视频切换、云台/镜头操作等控制；再从主控室的矩阵切换器上拉一路视频输出及一路RS232信号至首长办公室，首长办公室采用JO5350S图形控制软件进行各种视频控制。注：分控部分备选

3.2系统特点
l 本系统为电脑智能化操作平台，可靠性高，功能强大，全部使用中文Windows 软件，用户界面友好，操作简便。
l 系统为开放式结构，可经过DDE、串口、继电器等多种方式与其它系统如BA、FA、OA 系统完美集成。
l JAVELIN具有成熟的QNET数字图像网络系统。QNET利用以太网来实现观看、发送、图像切换和控制不同地点的闭路电视系统，甚至能够经过ISDN/DDN/ATM通讯线路达到远程实时监控功能（需另购配件）。
l 本设计方案中，充分考虑到工程施工的实际情况，以及系统日后扩展升级、维修的方便性 ，采用Q+矩阵控制系统，该矩阵控制系统最大可扩充到1000路输入,1000路输出，15个分控键盘或电脑。
3.3 设计方案
CCTV系统主控单元是由JO2/080X40SX的80路视频输入X40路视频输出矩阵切换箱（具体的输入输出数量可酌情增减）、JO1650S主控软件和1台双工十六画面处理器，配合1台JVC 24小时录象机组成（数量可酌情增加）。前端每个路口配4台VC8E-ORBM/TP/P杆装室外8寸黑白/彩色自动转换型高速球型摄象机。其内置18倍光学镜头(4.1-73.8mm)，4倍电子放大，0.1-400度/秒的无级变速及独有的黑白/彩色自动转换（4LUX以上为彩色，0.11-4LUX为黑白）等功能，非常适用于道路监控、停机坪、停车场等室外场合。所有设备都由主控室里的电脑控制。
重要路段的摄像机图象，分别接入X台彩色双工十六画面处理器，再配合JVC 24小时时滞录象机（以一个录像带）24小时不断的录象，每一台摄像机都可在每一秒内被录下一幅以上的图像。[其它次要的摄象机图象（有报警信号时才需录象），在电脑的管理之下，矩阵切换器能够将这些图象分组切换显示，一旦有报警信号产生，则自动转换到第1路监视器上显示，同时联动录象机自动开始录象。这时，主控电脑的显示屏上会有相应的报警信息条闪动，蜂鸣器鸣叫，电子地图上的图标颜色也相应改变。注：此段可选 ] 主干道及车祸易发路段等重要区域的视频图象原则上都进行24小时监视及录象。
系统示意图如下：

3.4 产品选型
3.4.1 控制系统
主/副控制站
闭路电视监视系统的主控室设在交警中队值班室。在这里，配置了如下闭路监视设备：
l 主控室设置CCTV中央操作站，它采用研华的具有高速处理能力的工控机，其操作系统为Windows 95 ，运行 Javelin的Quest Plus for Windows 软件。用于管理视频矩阵切换器的输出，记录/打印报警信息，用电子地图方式管理所有的摄像机及报警探头，还能够在屏幕上用鼠标遥控带云台摄像机。
l 主控室设置1台21寸彩色监视器，用于单/多画面显示；32台14寸彩色监视器用于32路视频电视墙方式显示。3X4 大屏幕投影墙用于12路视频的独立显示及编辑。
功能：
l 以电子地图方式用鼠标管理所有的摄像机和报警点；
l 能够预设所有摄像机的动作顺序；
l 对每个带云台摄像机的动作进行操作，如控制云台的水平俯仰和镜头的拉伸；
l 控制矩阵视频切换器的输出；
l 在电脑显示器上观察实时动态的监控图像等
CCTV主控制站
采用研华工控机 ，运行Windows95多任务操作系统及
Quest Plus for Windows软件，图形界面全部汉化。
3.4.2 前端摄象机
系统前端共配置了X台球型摄象机，每个路口配4台VC8E-ORBM/TP/P杆装室外8寸黑白/彩色自动转换型高速球型摄象机。对各个路口采用手动/自动高速移动式摄像监控。
3.5 主要设备功能
JO2/080×40SX主控矩阵箱
采用插板式结构，具电源供应器和数据解码及视频检测卡。有视频环接功能，提供RS232/485接口，时间/日期，ID编号，二行20个黑/白字符显示。
JO1650S主控软件
Q+主控软件提供中文图文界面操作；具有自动/手动切换、自动/手动成组切换、自动启动巡视功能；可实现宏编程控制（也就是一个指令多个操作）；密码分级保护，系统全部报警、监视器及分控器可分区控制。可具有电子地图功能，在地图里可任意设定摄像机的位置与方向，同时能够从地图上控制摄像机的图像及设置自动切换等功能；系统内置在线诊断功能，可判断通讯口是否连接正常；云台镜头优先控制选择，可自动调用全方位云台/镜头控制窗口，经过鼠标在窗口内控制云台/镜头的动作；WINDOWS界面可显示报警讯息，记录报警事件，报警后可联动继电器，并可设定自动/手动复位警报;系统可提供简便的云台/镜头预置位编程。可增加实时视频图像显示卡显示实时图像。所有的操作控制可完全由鼠标完成。

JO4170JX分控键盘
袖珍桌面型分控键盘，内置液晶（LCD）显示屏，控制摄象机、监视器、报警点及继电器的选择。操纵杆可控制变速云台及镜头。操作员凭密码联机与脱机，防止未被授权的操作。
分控键盘经过RS232信号与主控电脑连接。它拥有与主控电脑几乎同样的操作功能。
JO5350S图形分控软件（可选）
可经过地形图的方式进行视频切换、云台/镜头控制及报警布撤防等操作，可经过视频显示卡在分控电脑上观看实时图像。分控电脑的接法与分控键盘同。
JPMCD16X彩色多画面处理器
不但具有最先进的多画面记录、显示及回放功能，特有的视频移动探测功能更使其成为同类产品的首选。可进行2(画中画）、4、7、9、10、13、16画面等多种画面分割，改变画中画的尺寸及位置，具有很高的分辨率。有环路输出功能。兼容同步或非同步摄像机，自动与不同的录像机记录速度同步，预定时间表的宏编程，多语言菜单显示和编程，多个可编程的自动切换，实时或回放的图像定格及2倍放大。放大后不影响图像的清晰度，自动报警响应及可存贮100个历史事件记录。
每个多画面图像处理器里的视频动态探测器，提供多达16个独立的、可分辩物体大小的动态探测功能。可经过Q控+软件进行控制。

VC8E-ORBM/TP/P室外8寸智能高速彩色/黑白自动转换型球形摄像机
蕴涵智慧设计，8寸球体，吊装/墙装/杆装可选.内置万向云台1-400度/秒无级变速，360度连续旋转(水平1-400度/秒,垂直1-200度/秒), 128个预置位，自带标准RS485接口解码器，先进的4编程巡游。内置460线彩色摄像机，1.5Lux,18倍变焦镜头,4倍电子放大,自动聚焦/自动光圈（手动优先）功能。照度高于4LUX时为彩色方式，0.11-4LUX范围内为黑白显示方式。采用SONY
CCD，图象亮丽、清晰。
24小时实时录象机
日本JVC最新推出SR-L901E长时间录像机，可在一盒磁带上进行24小时的连续高密度视、音频记录,以每秒8.3帧的速度实时记录捕捉精细的画面和动作.先进的状态锁定系统、报警记录/报警搜索功能,自动重复记录功能.时间/日期发生器,大型LCD显示屏及屏幕菜单.
Javelin的多画面图像处理器配合JVC实时长时录像机运作时，可用一个普通的4小时录像带延长至24时小时录像,并可在每秒锺内把所有摄像机(16个)录一次。这样, 再配合电脑控制的视频矩阵切换,就能够省下了多台的多画面图像处理器。
3．6 系统配置清单及报价：

名 称
型 号
数 量
面价（人民币）
备 注
矩阵切换箱
JO2/080X40SX
1
390660

主控软件
JO1650S/CS
1
42340

图控软件
JO5350S
1
27410
可选
分控键盘
JO4170JX
1
16630
可选
8“高速球形摄象机
VC8E-ORBM/TP/P
4N
65600
杆装，N为路口数
RS232/485转换器

1

台湾产
视频捕获卡
FLYVIEW
1

台湾产
21“彩色监视器
AVD-CH21DX
1
7880
450线
14“彩色监视器
AVD-CH14D
32
5980
560线
四路视频+ 一路数据
光发射机
VT5030-DRDT
N
68250
美国
四路视频+ 一路数据
光接收机
VR5030-DRDT
N
68250
美国
十六画面处理器

自选
JVC录象机
SR-L901E

自选
注：供货价为面价的45%
4.闯红灯自动拍摄系统

路口主机
路口主机
公共交换网
处理机
处理机

处理机1

处理机M
闯红灯自动拍摄系统结构示意图
4．1 系统简介
该系统是深圳柯信电子科技有限公司开发的新一代的闯红灯自动拍摄系统，它采用地感线圈感应车体的方式来触发拍摄闯红灯的车辆，系统运用当前最先进数字图象技术，对CCD摄像机传来的视频图象进行数字化处理后，再将其保存于硬盘中。整个系统采用网络方式运行，对图像和数据实现了自动传输和处理，节省了大量的人力和物力；路口主机采用工控机作为平台，再加上机箱内和摄像机护罩内的自动温控系统，保证了系统在各种气候条件下都能正常运行；完全实现了信息收集(取证)，违章处理流程的一体化，与照相机式的系统比较，具有明显的综合优势和功能的可扩展性。由于本系统的工作平台是奔腾计算机，因此处理速度很快，而且，图像经过了实时数字化处理，因而，可进行压缩存储，存储量大，便于调用、查询、存档，无需保存大量的照片，明显地减少了后期处理的工作量和费用，大大加强了对违章车辆的管理，实现了由落后、低效的手工管理方式转变为先进、高效的计算机网络自动管理方式。
4．2 系统工作原理
在每个需要监控的路口均有一台MV 路口主机，它拥有高达768×512的分辩率，该主机采用国际上先进的数字信号处理技术，将CCD摄像机传来的模拟图像信号，转化成数字图像，存储于硬盘上。摄像机采用高分辩率、高灵敏度CCD摄像机，安装在路边，高度大约3米左右，经过同轴电缆与主机相连，每一次违章可摄取近景和全景两幅图片，近景图片用于读取车牌，全景图则反映路口情况，包括红灯、违章车位置等。其所拍的图像用普通激光打印机输出，车牌号能清晰可见，一般情况下，一台主机、多台摄像机便可控制整个路口。地感线圈埋在路口停车线的前面，为了准确、可靠，每个车道埋一个地感线圈并接入主机的信号输入口。
工作时，系统经过交通灯的红灯信号来检测相应方向的违章车辆，一旦有信号，即把对应摄像机的图像冻结储存，如果此方向转为绿灯时，系统则停止对该方向的车辆进行检测。
管理中心设置一台服务器和多台处理机，并将她们联网，服务器负责接收各路口主机传来的违章图像，并对违章车辆进行统计处理。而分布在处理窗口的处理机则负责对违章司机进行处理。服务器与路口主机之间的通信可经过向邮局申请电话线路方式实现，这种方式使用价格低廉；或者直接使用计算机串口通讯，安装方便、迅速，使用价格也更低，只是需要有光纤。

这两种方法均可采用夜间集中传输的方式，在每晚设定的时间段管理主机可在预定的时间内自动向各路口取回图像，在此期间，并不影响路口主机的工作。
4．3 系统特点
· 操作简单；
l 电脑储存违章记录，查询方便、容易；
l 能够（扩展）经过邮局通信网络传输图像；
l 使用成本低，可用普通复印纸打印图像；
l 安装简单；
l 网络化系统，运行可靠；
l 扩充方便；

4．4 系统组成：
管理中心部分
产品名称
型号
报价
工作环境
数量
备注
系统服务器
自选

室内
1台
一般每5个路口需一台
打印机
自选

室内
与1对应

应用软件

室内
与1对应

每个路口部份
产品名称
型 号
报价（人民币）
工作环境
数量
备注
路口主机
MV C
57,700
室内
1台/路口

双机护罩
MVDF001A
1,000
室外
4

光控器
MVC203B
1,500
室外
4

黑白摄象机
MTV1881
1,850

4

彩色摄象机
JE4824HRX
2,270

4
可设定1/250-1/500快门
镜头
H6G0812AIVD

8
自选
检测控制
MVC001B
1,700
室外
4

应用软件

30,000

1套/路口
所有软件共3万
注：此价为对方报价，无折扣。

5. 可信赖的技术支持和服务
ADEMCO提供优良的产品和完备的技术服务，从人员培训到技术支持，方方面面体现了国际化大公司值得信赖的服务水平 ，和许多国际性大公司保持着长久、稳定的良好合作关系。
今天，ADEMCO已成功收购JAVELIN（视频监控）和NORTHERN COMPUTER（门禁），致力于成为世界级的系统集成商。近年来在中国已建/在建的典型项目有：
全国近500个城市110联网报警中心（ADEMCO报警中心）
摩托罗拉北京、上海、天津、广州公司（门禁系统）
深圳市华为技术有限公司（门禁系统）
深圳农联社大楼（门禁系统）
珠海民航控制中心（门禁系统）
北京、上海、深圳、珠海、武汉、哈尔滨国际机场（CCTV系统）
东莞垠城大酒店（CCTV与BA、FA集成）
利联太阳广场（5A集成）--在建
云南中行法院（CCTV与报警集成）
西安钟鼓楼广场（CCTV与报警集成）
