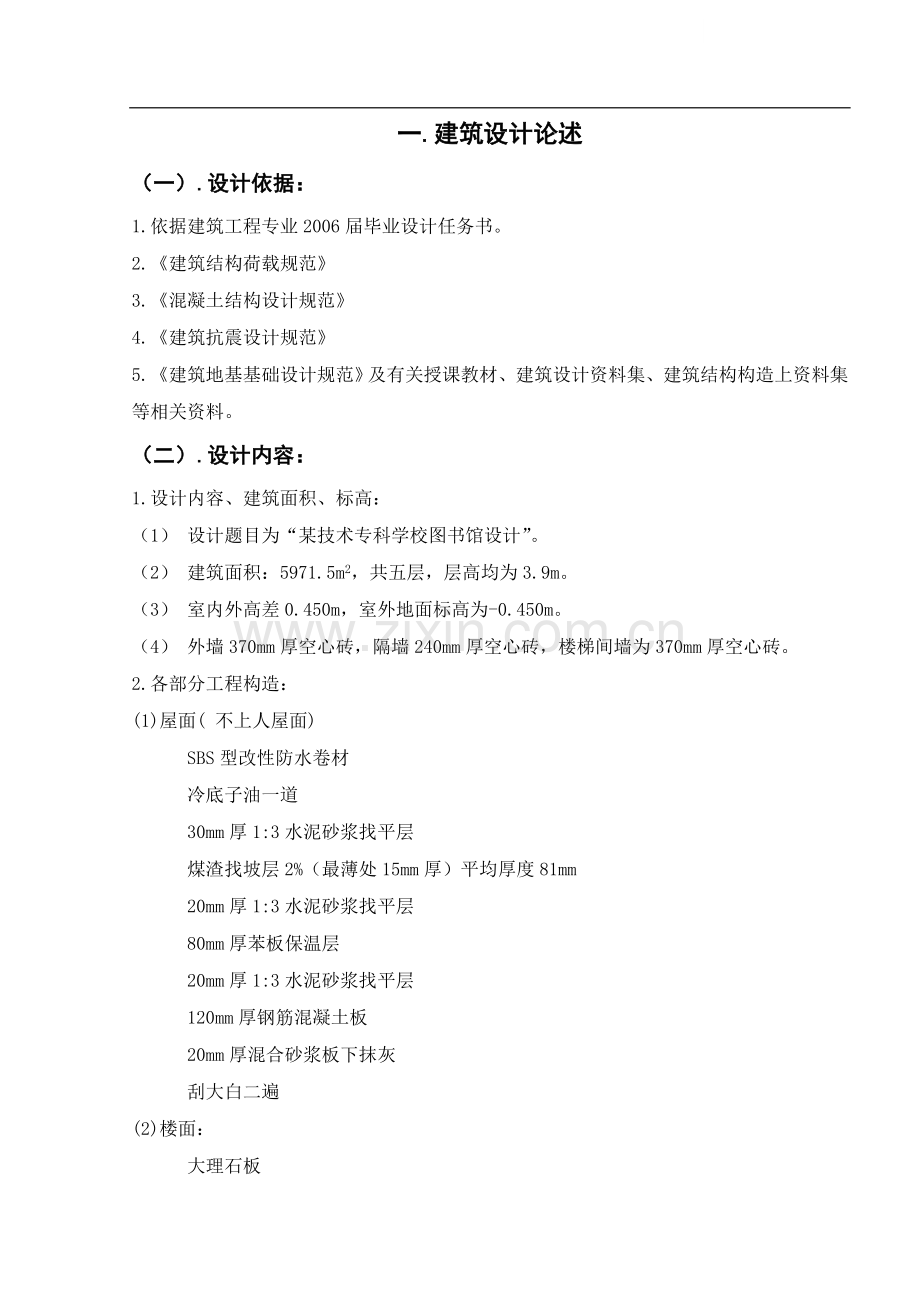

一.建筑设计论述
（一）.设计依据：
1.依据建筑工程专业2006届毕业设计任务书。
2.《建筑结构荷载规范》
3.《混凝土结构设计规范》
4.《建筑抗震设计规范》
5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
（二）.设计内容：
1.设计内容、建筑面积、标高：
（1） 设计题目为“某技术专科学校图书馆设计”。
（2） 建筑面积：5971.5m2，共五层，层高均为3.9m。
（3） 室内外高差0.450m，室外地面标高为-0.450m。
（4） 外墙370mm厚空心砖，隔墙240mm厚空心砖，楼梯间墙为370mm厚空心砖。
2.各部分工程构造：
(1) 屋面( 不上人屋面)
SBS型改性防水卷材
冷底子油一道
30mm厚1:3水泥砂浆找平层
煤渣找坡层2%（最薄处15mm厚）平均厚度81mm
20mm厚1:3水泥砂浆找平层
80mm厚苯板保温层
20mm厚1:3水泥砂浆找平层
120mm厚钢筋混凝土板
20mm厚混合砂浆板下抹灰
刮大白二遍
(2)楼面：
大理石板
15mm水泥砂浆找平层
120mm厚钢筋混凝土板
20mm厚石灰沙浆抹灰
刮大白二遍
3.建筑材料选用：
墙：普通粘土空心砖 窗:采用塑钢窗
二.结构设计论述
1. 气象条件：雪荷载0.50KN/m2，基本风压：0.55KN/m2.
2. 工程地质条件：
根据地质勘探结果,给定地质情况如下表:
地质条件一览表
序号
岩土分类
土层深度
厚度范围
地基土承载力
桩端阻力
桩周摩擦力
1
杂填土
0.0—0.8
0.3
—
—
—
2
粉土
0.8—1.8
0.5
120
—
10
3
中砂
1.8—2.8
0.8
200
—
25
4
砾砂
2.8—6.5
3.7
300
2400
30
5
圆砾
6.5—12.5
5.6.0
500
3500
60
注：1 拟建场地地形平坦，地下稳定水位距地表-6m，表中给定土层深度由自然地坪算起。
2 建筑地点冰冻深度-1.2m。
3 建筑场地类别：Ⅱ类场地土。
4 地震设防基本烈度：7 度。
3.材料情况：
非承重空心砖MU5；砂浆等级为M5；
混凝土：C30（基础）、C30（梁、板、柱、楼梯）
纵向受力钢筋：HRB335级；箍筋：HPB235级钢筋
4.抗震设防要求：设防基本烈度为7度，设计地震分组为第一组，设计基本地震加速度值为0.10g。
5.结构体系：现浇钢筋混凝土框架结构。
6.施工：梁、板、柱均现浇。

三.结构计算
1. 结构平面简图：
见图：
2.材料情况：
非承重空心砖MU5；砂浆等级为M5；
混凝土：C30（基础）、C30（梁、板、柱、楼梯）：
纵向受力钢筋：HRB335级；箍筋：HPB235级钢筋。
3.截面尺寸选取：
1） 框架柱：
根据轴压比公式初步估定柱截面尺寸：
Nc/fcbh≤0.9（三级框架）（框架柱的负荷面积内每平米按14 KN/m2初估）

选定柱截面尺寸： bc1×hc1=600mm×600mm
2）框架梁： h =（1/8--1/14）L
b =（1/2--1/3） h
边梁： L=7500mm， 取 h = 600mm b = 300mm
过道梁：L=3000mm， 取 h = 500mm b =250mm
次梁： L=6600mm， 取 h = 500mm b = 250mm
3） 连续板 ：h=l/40—1/45L（短跨方向）
边 跨：h=100mm
中 跨：h=100mm
4.荷载汇集：
1）屋面：
（1） 恒载：
SBS防水卷材 0.3 KN/m2
30mm水泥砂浆坐浆找平层 0.6 KN/m2
煤渣混凝土找坡层2% 1.134 KN/m2
20mm厚1：3水泥砂浆找平 0.4 KN/m2
80mm厚苯板保温层 0.01 KN/m2
20mm厚1：3水泥砂浆找平 0.4 KN/m2
120mm厚混凝土屋面板 3.0 KN/m2
20mm厚石灰沙浆抹灰 0.34 KN/m2
∑ = 5.73 KN/m2
（2）活载（不上人屋面）： 0.50 KN/m2
雪载： 0.50 KN/m2
2）楼面：
（1）恒载：
大理石板： 0.28 KN/m2
20mm厚水泥砂浆坐浆: 0.4 KN/m2
20mm厚水泥砂浆找平层： 0.4 KN/m2
100mm厚钢筋混凝土板： 2.5 KN/m2

20mm厚水泥砂浆坐浆找平层： 0.4 KN/m2
刮大白二遍 ： 0.05 KN/m2

∑ = 4.03 KN/m2
活载： 走廊： 3.5 KN/m2
阅览室： 2.0 KN/m2
楼梯： 3.5 KN/m2
厕所： 2.5 KN/m2
办公室： 2.5 KN/m2
书库： 5.0 KN/m2
3）梁： 考虑梁上抹灰，取梁自重26 KN/m3
（1）b1×h1=300mm×600mm q1=26×0.6×0.3=4.68KN/m
（2）b2×h2=250mm×500mm q2=26×0.5×0.25=3.25KN/m
4）墙体： （砌体与抹灰之和）
（1）外墙：10.3×0.37=3.81 KN/m2
（2）内墙：10.3×0.24=2.472 KN/m2
（3）抹灰：外墙面外抹灰： 20mm厚水泥砂浆 0.4 KN/m2
外墙面内抹灰及内墙抹灰：20mm厚石灰砂浆 0.34 KN/m2
墙总重：
外墙： 3.81+0.4+0.34 =4.55 KN/m2
内墙： 2.472+0.34×2 =3.152 KN/m2
5）柱子： （考虑柱子抹灰，取柱子自重27 KN/m3）
27×0.6×0.6 = 9.72 KN/m2
6）门、窗：
门：0.2 KN/m2 窗：0.45 KN/m2
5.各层重力荷载代表值计算：（如图：第6页）
五层：
女儿墙: [(7.5×2+0.6+6.6×3+3+0.6)×2-9.6]×0.24×1×18=295.49 KN

屋 面： (7.5×2+0.6)×(6.6×3+3+0.6)×5.73=2091.68 KN
框架梁（300×600）：(15×5+22.8×3) ×4.68=661.11 KN
框架梁（250×500）：3×3×2.5=29.25 KN
次 梁（250×500）：22.8×2×3.25=148.2 KN
柱 子：3.9/2×9.72×3×5=284.31 KN
外 墙: (22.8+15+6×4-2.4×4-2.1×6)×(3.9/2-0.6)×4.55=243.24 KN

内 墙: [(15-1.2)×2+6]×(3.9/2-0.6) ×3.15=142.88 KN
外墙窗: [2.3×6+2.1×6+2.4×4+3.6]×1.35×0.45=24.06KN

∑ = 3595.48 KN

四层（1）:
柱 子：3.9/2×9.72×15=284.31 KN
外 墙: {[(22.8+15)×2-6.6-3]×3.9/2-(2.3×6+2.1×6+2.4×4-3.6)×1.05}×4.5=403.79KN
内 墙: [(15-1.2) ×2+6-1.5×3-3] ×3.9/2×3.15=106.32KN
外墙窗：[2.3×6+2.1×2.4×4+3.6] ×1.35×0.45=24.06KN
内墙门: [1.5×3+3] ×1.95×0.2=2.93KN

∑ = 902.41 KN
四层（2）:
楼 面： 376.83×4.03=1518.6 KN
框架梁（300×600）：661.11 KN
框架梁（250×500）：29.25KN
次 梁（250×500）：148.2 KN
柱 子：284.31KN
外 墙: 243.24 KN
内 墙: 142.8 KN

∑ = 2998.26KN
三层（1）:同四层（1）∑ = 902.41KN
三层（2）:同四层（2）∑ = 2998.26KN
二层（1）:同三层（1）∑ = 902.41KN
二层（2）:同三层（2）∑ = 2998.26KN
一层（1）:同二层（1）∑ = 902.41KN

一层（2）：
楼 面：376.23×4.03=1518.6 KN
框架梁（300×600）：661.11 KN
框架梁（250×500）：29.25 KN
次 梁（250×500）：148.2 KN
柱 子：5.4/2×15×9.72=393.66 KN
外 墙(22.8+15+6×4-2.4×4-2.1×6)×(5.4/2-0.6)×4.55=378.38KN
内 墙:[(15-1.2)×2+6]×(5.4/2-2.6)×3.15=222.26 KN
∑ = 3322.21 KN
结构重力荷载代表值: 顶层Gi= Gi+0.5Q 其它层Gi= Gi+1.0Q
G5 = 3595.48+0.5×376.83×0.5=3689.69 KN
G4 = 902.41+2998.26+1×[(7.5×6.6×5+3.9×6.6×2.5+3.6×6.6×3.5+3×3.5+15×13.6×2)]=4861.18 KN
G3 = G4 = 4861.18KN
G2 = G3 = 4861.18 KN
G1 = 902.41+3322.21+1×[(7.5+3.9)×6.6×2.5+3.6×6.6×3.5+3×15×3.5+15×13.6×2]=5061.38KN
∑G= G5+G4+G3+G2+G1= 23240.4KN
四.水平地震作用下的框架内力分析
1、梁线刚度：
在计算梁线刚度时，考虑楼板对梁刚度的有利影响，即板作为翼缘工作。在工程上，为简化计算，通常梁均先按矩形截面计算某惯性矩I0，然后乘以增大系数。
中框架梁I=2.0I0 边框架梁I=1.5I0
梁采用C30混凝土，EC=3×107 KN/m2 Ic=1/12bh³（m4）

梁的线刚度
b×h

m2

L
I0=bh3/12
10-3 m4
边框架梁
中框架梁
Ib=1.5I0
10-3 m4
Kb=EI/L
104KN.m4
I=2.0I0
10-3m4
Kb =EI/L
104KN.m4
0.25×0.5
6.6
2.60
3.90
1.77
5.2
2.36
0.3×0.6
7.5
5.40
8.10
3.24
10.80
4.32

2、柱的线刚度：
柱子采用C30混凝土 Ec=3.0×107 kN/m² 首层高度5.4m 2-5层高度3.9m
柱子截面采用： 600mm×600mm
一般层： = D=
首层： = D=

层
数
层高
m
柱号
根数
b×h
m×m
Kc=EcIc /H
104KN.m

12/h²
1/m ²
D

ΣD

楼层Di
104KN/m
2-5
3.9
Z1
4
0.6×0.6
8.31
0.39
0.16
0.79
1.05
4.2
21.928
Z2
2
0.52
0.21
1.379
2.758
Z3
4
0.52
0.21
1.379
5.516
Z4
2
0.78
0.28
1.838
2.758
Z5
1
1.04
0.34
2.232
2.232
Z6
2
1.04
0.34
2.232
4.464

层
数
层高
m
柱号
根数
b×h
m×m
Kc=EcIc /H
104KN.m

12/h²
1/m ²
D

ΣD

楼层Di
104KN/m

1

5.4
Z1
4

0.6×0.6

6.0
0.54
0.449

0.41
1.006
4.024

17.339
Z2
2
0.72
0.449
1.105
2.21
Z3
4
0.72
0.449
1.105
4.42
Z4
2
1.08
0.513
1.262
2.524
Z5
1
1.44
0.564
1.387
1.387
Z6
2
1.44
0.564
1.387
2.774

∑D1/∑D2 =17.339/21.928=79%> 70% 满足要求

3、 自振周期计算：
采用能量法计算
层数
楼层重力荷载代表值
Gi
（KN）
楼层剪力
Vi=∑Gi
（KN）
侧移刚度
Di
（KN/m）
层间侧移
δi=Vi/Di
(m)
楼层侧移
Δi=∑δi
(m)
GiΔi
GiΔi²
5
3689.69
3689.69
219280
0.017
0.335
1236
414
4
4861.18
8550.87
219280
0.039
0.318
1546
491
3
4861.18
13412.05
219280
0.061
0.279
1356
378
2
4861.18
18273.23
219280
0.083
0.218
1060
231
1
5061.38
23334.61
173390
0.135
0.135
683
92
∑
23334.61

5881
1606

（1）.计算T1及α1:;
T1=
T1=1.7×0.65=0.58(s)
场地为Ⅱ类，设计地震分组第一组，查得Tg=0.35s，因为T1>1.4Tg=0.49 ,所以δn=0
又根据抗震规范可知：š=0.05，η2=1.0，r=0.9
而 αmax=0.08（多遇地震）αmax=0.50（罕遇地震）
又因为：Tg < T1 < 5 Tg ，所以
α1=（Tg/ T1）η2αmax=（0.35/0.58）1.0×0.08=0.051
（2）.平地震作用（底部剪力法）
=0.85×23334.61=19834.41 KN
FEK=α1Geq=0.051×19834.41=1011.56 KN
又由于δn=0 所以Fi= FEK（计算见下表）
=21×3690+17.1×4861+13.2×4861+9.3×4861+5.4×5061=297315 KN.m

质点
Hi
(m)
Gi
(KN)
FEK
(KN)
δn
ΔFn
(KN)
Fi
(KN)
Vi
(KN)
(=0.16)
5
`21
3690
1011.56
0
0
263.65
263.65
59.04
4
17.1
4861
282.81
546.46
136.81
3
13.2
4861
282.81
764.77
214.59
2
9.3
4861
153.81
918.58
292.37
1
5.4
5061
92.98
1011.56
373.34

（3）.水平地震作用下的层间位移和顶点位移计算：（见下表）
层次
Vi
(KN)
Hi
(m)
ΣDi
104(KN/m)
Δuei=Vi/Σdi
10-4 (M)
Δuei/ hi
5
263.65
21
21.928
12.02
1/17470
4
546.46
17.1
21.928
24.92
1/6862
3
764.77
13.2
21.928
34.88
1/3784
2
918.58
9.3
21.928
41.89
1/2220
1
1011.56
5.4
17.339
58.34
1/926
﹤ 满足规范规定的弹性要求。
（4）剪力图（KN）

（5）水平地震作用下框架柱剪力和柱端弯矩（D值法）

—反弯点到柱下端结点的距离，即反弯点高度。
—标准反弯点高度比。
—上下横粱线刚度比对标准反弯点高度比的修正系数。
—上层层高变化修正值。
—下层层高变化修正值。
根据框架总层数，该柱所在层数和梁柱线刚度比查表得。

中框架边柱
层
h(m)

y0
y1
y2
y3
y
5
3.9
0.52
0.3
0.000
0.000
0.000
0.3
4
3.9
0.52
0.4
0.000
0.000
0.000
0.4
3
3.9
0.52
0.45
0.000
0.000
0.000
0.45
2
3.9
0.52
0.50
0.000
0.000
0.000
0.50
1
5.4
0.72
0.69
0.000
0.000
0.000
0.69

中框架中柱
层
h(m)

y0
y1
y2
y3
y
5
3.9
1.04
0.35
0.000
0.000
0.000
0.35
4
3.9
1.04
0.45
0.000
0.000
0.000
0.45
3
3.9
1.04
0.45
0.000
0.000
0.000
0.45
2
3.9
1.04
0.50
0.000
0.000
0.000
0.50
1
5.4
1.44
0.65
0.000
0.000
0.000
0.65

中框架边柱
层
H
(m)
∑Di
(KN/m)
D
(KN/m)
D/∑Di
Vi
(KN)
Vik
(KN)

M下
（KNm）
M上
(KNm)
5
3.9
219280
13790
0.0692
263.25
16.56
0.3
16.79
47.79
4
3.9
219280
13790
0.0692
546.46
34.37
0.4
46.92
87.13
3
3.9
219280
13790
0.0692
764.779
48.10
0.45
84.41
103.17
2
3.9
219280
13790
0.0692
918.58
57.78
0.5
112.67
112.67
1
5.4
173390
11050
0.0637
1011.56
64.66
0.69
240.10
107.87
中框架中柱
层
H
(m)
∑Di
(KN/m)
D
(KN/m)
D/∑Di
Vi
(KN)
Vik
(KN)

M下
（KNm）
M上
(KNm)
5
3.9
219280
22320
0.101
263.25
26.58
0.35
36.28
67.38
4
3.9
219280
22320
0.101
546.46
55.19
0.45
86.10
129.14
3
3.9
219280
22320
0.101
764.77
77.24
0.45
135.56
165.68
2
3.9
219280
22320
0.101
918.58
92.78
0.5
180.96
180.96
1
5.4
173390
13870
0.080
1011.56
80.92
0.65
262.18
174.78
注： 柱上端矩：MC上=Vij(1-y)h ; 柱上端弯矩：MC下= Vij y h ；
（6）水平地震作用下梁端弯矩按下式计算：
µB1= KB1/(KB1+KB2)
MB1=(MC上+MC下)×µB1
µB2= KB2/(KB1+KB2)
MB2=(MC上+MC下)×µB2
层次
9/B轴
10/B轴
MC上
MC下
µB1
M1/C1/E
MC上
MC下
µB1
µB2
M1/E1/C
M1/E2/E
5
47.79
16.78
1
47.79
67.38
36.28
0.5
0.5
33.69
33.69
4
87.13
46.92
1
93.91
129.14
86.10
0.5
0.5
82.71
82.71
3
101.17
84.41
1
147.09
165.58
135.56
0.5
0.5
125.84
125.84
2
112.67
112.67
1
197.08
180.96
180.96
0.5
0.5
158.41
158.41
1
107.87
204.10
1
220.54
174.78
262.18
0.5
0.5
177.87
177.87
（7）水平地震作用下的梁端剪力和柱轴力标准值：

层次
9/B 10/B跨梁端剪力
10/B 11/B跨梁端剪力
柱轴力
L
(m)

L
(m)

边柱
（KN）
中柱
(KN)
5
7.5
47.79
33.69
10.86
7.5
33.69
47.79
10.86
10.86
0
4
7.5
93.91
82.71
23.55
7.5
82.71
93.91
23.55
34.41
0
3
7.5
147.09
125.84
36.39
7.5
125.84
147.09
36.39
70.80
0
2
7.5
197.08
158.46
47.40
7.5
158.41
197.08
47.40
118.2
0
1
7.5
220.54
177.87
53.12
7.5
218.48
270.54
53.12
171.32
0

（8）水平地震作用下的框架内力图如下：
五.水平风载作用下的框架内力分析
辽阳地区+基本风压 0.5 5KN/m ； 风载体形变化系数： 按C类地区查表：
离地高度
5
10
15
20
μz
0.74
0.74
0.74
0.84
风震系数：由于房屋高度未超过30m，所以βz=1.0
wk=βzμsμzwo
FWki= wki×Ai

翼
缘
部
分
层
βz
μs
μz
W0
Wk
FWk
5

1.0

0.8+0.5
0.84

0.55
19.47
11.68
4
0.84
25.74
15.44
3
0.74
25.74
13.64
2
0.74
25.74
13.64
1
0.74
27.23
14.43

1. 水平风载作用下的层间剪力图如下：

2. 水平风载作用下框架柱剪力和柱弯矩：
3.
边柱（中框）
层次
H
(m)
∑Di
(KN/m)
D
(KN/m)
D/∑Di
Vi
(KN)
Vik
(KN)

M下
（KNm）
M上
(KNm)
5
3.9
219280
13790
0.0629
11.68
0.735
0.26
0.75
2.21
4
3.9
219280
13790
0.0629
27.12
1.706
0.35
2.33
4.32
3
3.9
219280
13790
0.0629
40.76
2.56
0.45
4.49
5.49
2
3.9
219280
13790
0.0629
54.4
3.42
0.54
6.00
7.34
1
5.4
173390
11050
0.0637
68.83
4.38
0.69
16.32
7.33

中柱（中框）
层次
H
(m)
∑Di
(KN/m)
D
(KN/m)
D/∑Di
Vi
(KN)
Vik
(KN)

M下
（KNm）
M上
(KNm)
5
3.9
219280
22320
0.101
11.68
1.18
0.35
1.61
2.99
4
3.9
219280
22320
0.101
27.12
2.74
0.4
4.23
6.41
3
3.9
219280
22320
0.101
40.76
4.12
0.45
7.23
8.84
2
3.9
219280
22320
0.101
54.4
5.49
0.5
10.71
10.71
1
5.4
173390
13870
0.080
68.83
5.51
0.65
19.34
10.41

注：（1） ;（2）;（3）
3.水平风载作用下梁端弯矩按下式计算：
µB1= KB1/(KB1+KB2)
MB1=(MC上+MC下)×µB1
µB2= KB2/(KB1+KB2)
MB2=(MC上+MC下)×µB2
层次
9/B轴
10/B轴
MC上
MC下
µB1
M1/C1/E
MC上
MC下
µB1
µB2
M1/E1/C
M1/E2/E
5
2.12
0.75
1
2.21
2.99
1.16
0.5
0.5
1.495
1.495
4
4. 32
2.33
1
5.07
6.41
4.23
0.5
0.5
4.01
4.01
3
5.49
4.49
1
7.82
8.84
7.23
0.5
0.5
6.535
6.535
2
7.34
6.00
1
11.83
10.71
10.71
0.5
0.5
8.92
8.92
1
7.33
16.32
1
13.33
10.41
19.34
0.5
0.5
10.56
10.56

3. 水平风载作用下的梁端剪力和柱轴力标准值：

层次
9/B 10/B跨梁端剪力
10/B 11/B跨梁端剪力
柱轴力
L
(m)

L
(m)

边柱
（KN）
中柱
(KN)
5
7.5
2.12
1.495
0.48
7.5
1.495
2.12
0.48
0.48
0
4
7.5
5.07
4.02
1.21
7.5
4.01
5.07
1.21
1.69
0
3
7.5
7.82
6.535
1.91
7.5
6.535
7.82
1.19
2.6
0
2
7.5
11.83
8.97
2.77
7.5
8.97
11.83
2.77
6.37
0
1
7.5
13.33
10.56
3.19
7.5
10.56
13.33
3.19
9.56
0

4. 水平风载作用下的弯矩、剪力、轴力图：（见图）

六.框架在竖向荷载作用下的内力分析

1.框架计算简图：
（1） 屋面板均布荷载传递路线：

（2） 竖向荷载作用下梁的计算简图：（见第20页）
2、竖向荷载计算：

1）恒载：
（1） 屋面梁上线荷载标准值：
ⅰ梁自重：
边跨梁（300×600）： 0. 6×0.3×26=4.68 KN/m
ⅱ屋面板荷载：
屋面板边跨为3.75m×6.6m，属于双向板。对所计算的框架梁传递三角形荷载。
折算系数：边跨：α1=0.5 1-2×α2+α3=0.625
屋面梁上线荷载标准值为：
边跨：g1 =（5.73×0.625×1.875×2）×2 + 4.68 = 31.57 KN/m

（2）楼面梁上线荷载标准值：
边跨：g3 =4.68+4.03×0.625×1.875×2×2=23.57 KN/m

2）活荷载：
（1）屋面：
q1=0.5×0.625×1.875×2×2=2.34 KN/m

（2）楼面：
边跨 q3=2.0×0.625×1.875×2×2=9.38 KN/m

附：<一>次梁上的集中荷载：
（1） 恒载：
屋面： α=1.875/6.6=0.284 1-2×α2+α3=0.86
G1=0.86×5.73×1.875×6.6×2=121.96KN
G2=3.25×6.6=21.45 KN
G= G1+ G2=143.41 KN
楼面：α=1.875/6.6=0.284 1-2×α2+α3=0.86
G1=0.86×4.03×1.875×6.6×2=85.78 KN
G2=3.25×6.6=21.45 KN
G= G1+ G2=107.23 KN
（2） 活载：
屋面：α=1.875/6.6=0.284 1-2×α2+α3=0.86
Q=0.8×0.5×1.875×6.6×2=10.64 KN
楼面：α=1.875/6.6=0.284 1-2×α2+α3=0.86
Q=0.86×2.0×1.875×6.6×2=42.57KN
<二>边纵梁产生的集中荷载：
（1）恒载：
女儿墙：6.6×1×18×0.24=28.51 KN
纵梁：4.68×6.6=30.89KN
屋面：5.73×（6.6-1.875）×1.875=50.76KN
外墙：（6.6×3.3-2.1×2.4×2）×4.55=53.24KN
楼面：40.3×(6.6-1.875)×1.875=35.70KN
（2）活载：
屋面：0.5×(6.6-1.875)×1.875=4.43 KN
楼面：2×(6.6-1.875)×1.875=17.72 KN
<三>中纵梁产生的集中荷载：
（1）恒载：
纵梁：4.68×6.6=30.89KN
屋面：5.73×（6.6-1.875）×1.875×2=101.52KN
楼面：40.3×(6.6-1.875)×1.875×2=71.4KN
（2）活载：
屋面：0.5×(6.6-1.875)×1.875×2=8.86 KN
楼面：2×(6.6-1.875)×1.875×2=34.44 KN

3、梁固端弯矩：
均布荷载Mab=-1/12QL2 Mba=1/12QL2 集中荷载Mab=-1/8FL Mab=1/8FL
荷载
部
位
跨度
m
均布荷载
KN/m
固端弯矩KN.m
集中荷载
KN/m
固端弯矩KN.m
总弯矩KN.m
左
右
左
右
左
右
恒载
5
7.5
31.54
-147.84
147.84
143.41
-134.44
134.44
-282.28
282.28
1-4
7.5
23.57
-110.48
110.48
107.23
-100.53
100.53
-211.01
211.01
活载
5
7.5
2.34
-10.97
10.97
10.64
-9.98
9.98
-20.95
20.95
1-4
7.5
9.38
-43.97
43.97
42.57
-39.91
39.91
-86.54
86.54

4、内力分配系数计算：
由于除底层柱是固定端外，其他各
