贵州遵义某电解铝项目监理规划.doc

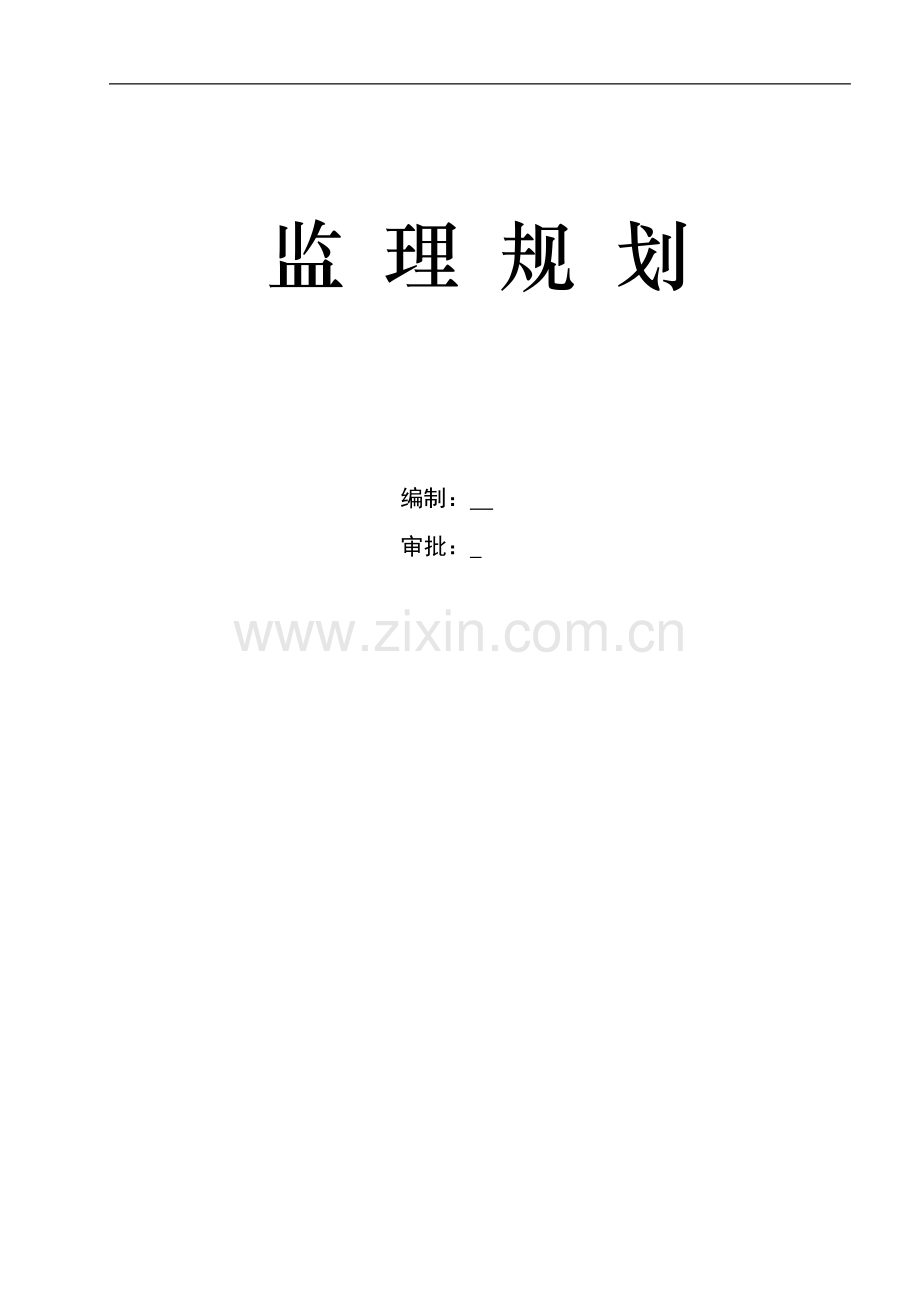

监 理 规 划

编制：
审批：

目 录

1 概况 2
2 监理范围及目标 4
3 监理主要依据： 5
4 监理组织机构 7
5 监理人员岗位职责 8
5.1 总监理工程师的职责 8
5.2 副总监理工程师职责 8
5.3 专业监理工程师职责 8
5.4 监理员职责 9
6 监理控制要点及措施 10
6.1 总体控制要点 10
6.2 需重视的监理工作环节 10
6.3 重点部位、关键工序监理控制要点 14
7 监理措施 35
7.1 工程质量控制措施 35
7.2 工程进度控制 37
7.3 工程造价控制措施 38
7.4 合同管理措施 40
7.5 信息管理措施 41
7.6 工程协调措施 42
8 监理工作程序 47
9 监理工作制度 56
9.1 资质、资格审查制度 56
9.2 图纸、资料审核制度 57
9.3 会议制度 58
9.4 工程质量签认制度 58
9.5 工程款支付制度 58
9.6 监理日志及监理月报制度 59
9.7 监理技术资料管理制度 59
9.8 工程竣工验收制度 59
9.9 现场旁站监理制度 59
9.10 安全防护制度 59
9.11重大工程质量、安全事故处理制度 60
10 拟入本工程的检验、检测设备及检测方法 61
11 建设监理专项报告及表格目录 63
12 本项目建设的关键环节 66
13 工程创优措施 67

1 概况
1.1 项目名称：
1.2 建设地点：
1.3 建设性质：技改项目
1.4 工程概况
1.4.1 工程建设内容
1.4.1.1主体工程子项明细：
分类
系统名称
序号
子项名称
造价（万元）
建
筑
电
解
1
电解车间
24810.37
2
电解计算机工作站
82.66
3
电解烟气净化
1496.27
4
氧化铝供配料及仓库
2778.36
供
电
整
流
5
220KV户内开关站(GIS)
484.59
6
整流间
599.02
7
10KV总配电室
92.06
8
主控搂
459.82
9
整流所防雷接地
30.00
10
电解车间及烟气净化10KV配电室
114.40
11
空压站10KV配电室
14.80
厂区供配
电及照明
12
电解车间及烟气净化10KV配电室
114.40
13
空压站10KV配电室
14.80
安
装
电
解
14
电解槽
10769.20
15
电解车间
23932.68
16
电解计算机工作站
168.88
17
电解烟气净化
794.82
18
氧化铝供配料及仓库
1304.16
19
铸造车间
31.85
供
电
整
流
20
220KV户内开关站(GIS)
915.79
21
整流间
4062.42
22
10KV总配电室
149.63
23
主控搂
306.41
24
直流大母线
1116.96
25
整流所电缆敷设
855.33
厂区供配
电及照明
26
电解车间及烟气净化10KV配电室
46.80
27
空压站10KV配电室
29.58
汇总

27

75576.06

1.4.1.2 辅助工程子项明细：
分类
系统名称
序号
子项名称
造价（万元）
建
筑
生
产
辅
助
1
空压站
132.55
2
空压站循环水
155.01
3
整流循环水
41.49
4
铸造循环水
1.50
5
污水处理站
147.11
6
全厂供排水
1128.29
7
消防水加压泵房
28.48
8
加压泵房
103.03
9
中心化验室
81.32
10
综合维修
164.71
总
图
运
输
11
厂区平整
2391.02
12
厂区道路
573.05
13
厂区防洪沟和排水沟
34.53
14
电解车间栈桥
168.88
15
50吨地磅房
11.15
16
露天堆场堆砌
153.43
17
全厂综合管网
89.02
18
围墙及大门
955.27
19
全厂绿化
106.65
20
食堂及浴室
91.80
安
装
生
产
辅
助
21
空压站
98.13
22
空压站循环水
96.15
23
整流循环水
54.15
24
铸造循环水
34.57
25
污水处理站
42.92
26
消防水加压泵房
27.62
27
加压泵房
47.32
28
全厂热力管网
198.55
29
中心化验室
32.83
30
综合维修
30.00
总图
运输
31
全厂综合管网
1173.50
32
围墙及大门
0.10
汇总

32

8394.13

1.4.2 建设规模及产品方案
1.4.2.1 设计规模
工程项目建设的设计规模为129kt/a电解铝产能，并留有今后发展到250ka/a铝（及铝合金）产能的余地。

1.4.2.2 产品方案
产品方案为20kg普通铝锭。铝锭质量：合格率为100%，一级品率为99.5%。
1.4.3 建设条件
1.4.3.1 建设地址
厂址布置在**铝业现有的一、二期电解厂区闲置的土地范围内，并预留电解铝的发展用地。
厂址有效利用原有厂区已有土地，不用新征用地，易于开展项目前期“三通一平”工作，在供电、供水、公路、铁路等基础设施等方面均有良好的建设条件。
1.4.3.2 地质条件
工程厂址处于乌江流域的北偏东走向缓坡的槽谷地带，属溶蚀、剥蚀地貌，有串珠式山包自北向南分布，并有小河自南向北流经厂区的东面。厂址岩层分布位于松子坎组和茅草铺组地段上，场地内不存在危岩、崩塌、泥石流及滑坡等现象，厂址场地是稳定的，适宜建厂。
1.4.3.3 供电
根据**供电局对于**铝工业基地的用电批复，本工程的电力供给是有保障的。
1.4.3.4 供排水
根据**灌区管理局的文件，承诺**铝工业基地及**铝业工程水源地在总干渠长溪桥处，该水源日供水量可满足10000m3。
1.4.3.5 交通运输
本工程厂址与**铝业现有厂址紧邻，厂址东距川黔铁路南白火车站约200m，经南白镇至川黔公路约2km，北距**至三岔公路1.2km。目前**铝业已修筑一条长约2km，路面宽12m专用公路接入厂区。
1.4.3.6 原材料
氧化铝可考虑采用多渠道供应方式，预焙阳极可由**铝业现厂区内建成的80kt/a预焙阳极生产厂直接供应，不足可考虑国内市场上进行订购供应。氟化盐可考虑从市场购买。
1.5 生产工艺
本项目环保节能技改工程要求技术先进可靠、投资省、见效快及规模效益好等，本工程主体装备技术采用350KA级大容量、高效节能型预焙槽型。
电解车间配置2栋电解厂房，每栋厂房长度为520m，跨度为30m。每栋厂房内横向单排配置70台350KA大型铝电解槽，2栋厂房共安装140台电解槽，其中136台正常工作，
4台备用。相邻电解厂房之间，配置有净化系统和配套的氧化铝供配料系统，电解槽采用槽罩密闭，电解槽产生的烟气经槽排烟支管汇集于敷设在厂房外的总管至净化系统。每两栋厂房间有3个通道连通，供出铝、新旧阳极的运输及其它物料、设备等运输用。
氧化铝贮运及供配料系统采用氧化铝浓相输送结合超浓相输送的方案，即新鲜氧化铝采用浓相输送，含氟氧化铝采用超浓相输送至电解槽料箱内。
1.6 工程投资
工程投资75576.06万元，辅助工程投资8394.13万元，其中安装工程35551.17万元，设备58356.12万元，建筑37520.79万元。
1.7 工程建设进度
计划2008年 8月1日首批电解槽通电投产。
1.8 工程建设特点和难点
1.8.1 工程建设特点
1.8.1.1本工程项目是环保节能技改工程，选用的工艺技术先进可靠，具有投资省、见效快及规模效益好的特点。
1.8.1.2本工程项目总体建设规模较大，而且采取分期建设、分步实施的产能计划，根据**公司的发展规划，**铝业工程总体建设规模将达到250kt/a的电解铝产能，本项目投产后将达到129kt/a的电解铝产能。
1.8.1.3本工程项目选用的350KA大型预焙槽，槽型具有大容量、高效节能的特点。
1.8.1.4 根据本项目的地质情况特点，岩层分布位于松子坎组和茅草铺组地段上，有溶沟、溶隙和规模较小的溶洞，会导致地基处理的工作量较大。
1.8.1.5 按照工程进度安排，不到一年的建设工期，建设量较大，工期较短，实现的难度极大。需要更科学的组织，更紧凑的安排，更有力的工程协调。
1.8.2 工程难点
1.8.2.1 电解槽制作：
电解槽的筑炉工序多，每一工序都十分重要，如果忽视某一节点，将会成为本台电解槽的弱处，投产后，可能会导致穿炉的事件。
1.8.2.2 铝母线焊接：
电解铝母线的焊接质量，关系到今后项目生产成本，据统计一个25万吨的电解铝厂，电解母线的焊接质量好坏，直接关系着消耗的电能，节省和浪费的电能将是以千万元计算的。

1.8.2.3 筑炉：
铸造保持炉（混合炉）的筑炉质量问题也很重要，因为材料的收缩性大，在正常使用和停产期间的温差将达到800度以上，如果配合比、捣打或浇筑密实度不够，应会产生较大的应力裂缝，满足不了设计年限的要求。
1.8.2.4 变电整流：
整流变电是全厂的动力核心，其重要性不言而喻的，同时也是工程建设的难点。
1.8.2.5 地基处理：
贵州特有的喀斯特地貌，给现场地基处理带来一定的难度。
2 监理范围及目标
2.1 监理范围
监理范围： **铝业股份有限公司环保节能技改项目的土建施工、给排水工程、采暖通风工程、电气工程、消防工程、设备安装施工阶段监理及保修阶段的监理。含施工准备、施工阶段、生产试车阶段、验收阶段、工程保修阶段的工期、质量、安全、现场文明施工及工程造价的监理，并随时协调各方面的工作关系。
2.2 监理工作目标
2.2.1 公司监理服务质量方针及目标
2.2.1.1 公司质量方针
根据《质量手册》（XBC-2003）的规定，公司的监理服务质量方针为：
诚信为本、公正守法、顾客至上、持续改进。
诚信为本：诚信是公司的生存之本，也是提供监理服务的指导思想；
公正守法：公司应公正、独立、自主的开展监理工作，维护业主（建设单位）和承包商（承包单位）的合法权益；
顾客至上：公司监理服务要以维护顾客合法权益为最高目标，体现以顾客为关注焦点；
持续改进：公司应与时俱进，持续改进监理服务质量和质量管理体系。
2.2.1.2公司质量目标
根据《**建设监理咨询有限公司标准——质量手册》（XBC-2003）的规定，公司的监理服务质量目标为：
1、监理服务达到合同要求，履约率100%；
2、公正、独立、自主的开展监理工作，顾客满意率达到90%；
3、监理人员符合录用规定，上岗人员培训率达到100%；

4、监理服务资源满足需要，建设监理服务计算机辅助管理达到90%；
5、交付工程质量合格率达到100%。
公司各有关部门、各监理部应严格执行公司的质量方针，加强质量意识宣传，不断提高全员的质量意识，保证公司质量目标的实现。
2.2.2 本工程监理工作目标
2.2.2.1 质量控制目标
工程建设质量总评分≥80分；所有单位工程全部合格，主体单位工程优良；建筑单位工程优良率≥80%，安装单位工程优良率≥90%；机组调试的质量检验分项合格率100%，机组试运行的质量检验整体优良率≥80%。
重大质量事故为零。
2.2.2.2 投资控制目标
按照批复的投资概算总额，在确保本工程建设投资意图圆满实现的基础上使投资控制在合同造价范围之内。
2.2.2.3 工期控制目标
在建设资金到位的情况下采取多种措施精心组织，确保实现业主与施工单位签订的合同工期目标。确保2008年8月1日通电投产。
2.2.2.4 合同管理目标
严格合同条款，严肃合同履行，建立合同计划与实际的预控和反馈系统，使合同的履约率达100%。
2.2.2.5 工程协调目标
充分发挥监理在工程建设中的协调枢纽作用，对工程建设进行全面统筹，使参加工程建设的各主体之间形成有机的联合。
2.2.2.6 安全管理目标
督促施工单位在确保质量、工期、投资最优化的前提下，安全、文明完成本工程的建设，确保无重大安全事故，重大职业安全事故为零，重大人身伤害事故发生率为零，重大环境污染事故发生率为零，安全生产达标率为100%。
3 监理主要依据：
3.1 《建设工程监理规范》（GB50319－2000）、《建筑法》、《合同法》、《建设工程质量管理条例》、《建设工程安全生产管理条例》；
3.2 国家、行业和地方政府有关工程建设的法律、法规；
3.3 国家、行业和地方政府有关工程建设的技术标准、规范和规程等(含《建筑工程施工
质量验收统一标准》（GB50300-2001）、《工业安装工程质量检验评定统一标准》（GB50252-94）、《有色金属工业建设工程机械设备安装质量检验评定标准》)；
3.4 经有关部门批准的工程项目文件和有效设计文件、施工图纸等；
3.5 工程监理合同及其他与本工程建设有关的工程承包合同、材料设备采购合同或协议等。
3.6 项目业主正当要求及项目实施过程中输出的有关工程信息。
3.7 该项目的可行性研究报告及设计大纲。
3.8 我公司制定的相关监理工作制度及办法。
4 监理组织机构
组建**建设监理咨询有限公司工程监理部，监理部实行总监负责制，下设工程部（内设土建组、安装组）、经济部、办公室。监理部配备专业配套，技术业务素质过硬，职业道德较高的专业监理工程师。公司将根据工程的具体进展情况和要求，及时对监理人员进行补充和调整，以便满足现场工作需要。
监理部组织机构结构、监理部主要人员一览表、专家组成员及总监理工程师简历见下表：
本项目专家组
公司专家委员会
总监理工程师
工程部
合同经济部
综合办公室
公司职能部门

工程监理部主要监理人员一览表
序号
姓名
本工程拟任岗位
年龄
性别
专 业
职称
1

男
机械
高级工程师
2

男
工民建
高级工程师
3

男
电气
工程师
4

男
土建预算
工程师
5

男
土建
高级工程师
6

男
土建
工程师
7

男
土建
技师
8

男
机械
工程师
9

男
电气
工程师
10

男
管道
高级工程师
11

男
筑炉
工程师
12

男
筑炉
工程师
13

女
安装预算
工程师
14

女
文秘
助理工程师

5 监理人员岗位职责
5.1 总监理工程师的职责
5.1.1 确定工程监理部人员的分工和岗位职责；
5.1.2 主持编写项目监理规划、审批监理实施细则，并负责管理工程监理部的日常工作；
5.1.3 审查分包单位的资质，并提出审查意见；
5.1.4 检查和监督监理人员的工作，根据工程项目的进展情况可进行监理人员调配，对不称职的监理人员应调换其工作；
5.1.5 主持监理工作会议，签发工程监理部的文件和指令；
5.1.6 审定承包单位提交的开工报告、施工组织设计、技术方案、进度计划；
5.1.7 审核签署承包单位工程付款的申请、支付证书和竣工结算；
5.1.8 审查和处理工程变更；
5.1.9 主持或参与工程质量事故的调查；
5.1.10 调解建设单位与承包单位的合同争议、处理索赔、审批工程延期；
5.1.11 组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；
5.1.12 审核签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行质量检查，参与工程项目的竣工验收；
5.1.13 主持整理工程项目的监理资料。
5.2 副总监理工程师职责
协助总监工作，并按分工分管相应工作，当总监不在现场时，受总监的委托，暂代总监工作，并在授权范围内签署有关文件。
5.3 专业监理工程师职责
5.3.1 负责编制本专业的监理实施细则；
5.3.2 负责本专业监理工作的具体实施；
5.3.3 组织、指导、检查和监督本专业监理员的工作，当人员需要调整时，向总监理工程师提出建议；
5.3.4 审查承包单位提交的涉及本专业的计划、方案、申请、变更，并向总监理工程师提出报告；
5.3.5 负责本专业分项工程验收及隐蔽工程验收；
5.3.6 定期向总监理工程师提交本专业监理工作实施情况报告，对重大问题及时向总监理工程师汇报和请示；
5.3.7 根据本专业监理工作实施情况做好监理日记；

5.3.8 负责本专业监理资料的收集、汇总及整理，参与编写监理月报；
5.3.9 核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况认为有必要时对进场材料、设备、构配件进行平行检验，合格时予以签认；
5.3.10 负责本专业的工程计量工作，审核工程计量的数据和原始凭证。
5.4 监理员职责
5.4.1 在专业监理工程师的指导下开展现场监理工作；
5.4.2 检查承包单位投入工程项目的人力、材料、主要设备及其使用、运行状况，并做好检查记录；
5.4.3 复核或从施工现场直接获取工程计量的有关数据并签署原始凭证；
5.4.4 按设计图及有关标准，对承包单位的工艺过程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录；
5.4.5 担任旁站工作，发现问题及时指出并向专业监理工程师报告；
5.4.6 做好监理日记和有关的监理记录。
6 监理控制要点及措施
6.1 总体控制要点
质量控制：选好控制点、预测问题、帮带承包商、查找隐患、落实整改措施、旁站督导；
进度控制：目标管理、制定计划、跟踪路线、分析对比、调整平衡；
投资控制：盯住目标、周密计划、勤于纠偏、严格审核；
合同管理：预测风险、慎密招标、精于分析、宏观控制、调整落实；
信息管理：信息流畅、系统控制、及时完整、真实有效、交圈对口、归档有序；
组织协调：配合、纽带、统筹、措施、平衡；
安全文明：预防为主、措施跟上、监管结合、以身作则、奖罚得当。
6.2 需重视的监理工作环节
序号
需重视的监理工作环节
具体内容
1
重视电解铝项目的建设特点
6.2.1熟悉掌握原有项目情况，做好技改项目监控
2
设计交底、图纸会审
6.2.2重视设计交底及图纸会审工作
3
监理交底
6.2.3做好施工前的监理交底工作
4
施工单位及施工人员
资质审查
6.2.4重视施工、制作、安装单位及施工人员的资质审查
5
加强对承包单位现场质量管理制度的检查并督促其完善
6.2.5加强对承包单位现场质量管理制度的检查并督促其完善
6
材料、构配件质量
6.2.6严把进场材料关
7
电解槽制作、筑炉、变配电系统、铝母线焊接质量控制
6.2.7明确工程建设难点，做好电解槽制作、筑炉、变配电系统、铝母线焊接等质量控制工作
8
旁站监理
6.2.8加强现场旁站监理工作
9
基础、管道、设备等的防腐
6.2.9重视基础、管道、设备等的防腐涂装工作
10
测量检验
6.2.10加强工程施工及管道制安的测量检验工作
11
组织协调
6.2.11加强参建各方的组织协调工作
12
安全监理
6.2.12加强现场安全、文明施工、环保监控工作
13
计量控制
6.2.13加强现场搅拌计量管理

6.2.1 重视电解铝项目的建设特点，采取有效监理措施
**铝业股份有限公司环保节能技改项目是**铝业实行分步实施、分期建设，以达到250kt/a产能的重要项目，我公司曾经监理过**贵州分公司四期电解铝工程、**青海分公司85KT电解铝、郑州发祥铝业电解铝项目、兖矿集团南屯铝厂140KT电解铝工程等电解铝项目，对电解铝项目建设积累了丰富的经验，对本工程项目监理部的组建，公司高度重视，选派了对电解铝工艺熟悉的总监及专业监理工程师，组成得力的监理团队，充分发挥我公司监理电解铝项目优势，把成功经验和管理方法运用到本项目中去，在建设过程中做好质量、投资、进度、安全控制的同时，积极与生产方、承建方的沟通和协调，做好现场协调工作。
6.2.2 重视设计交底及图纸会审工作
施工图纸的质量是工程建设三大控制的基础，图纸审查工作的质量直接影响三大控制的效果，设计如出现了问题，不得不进行大的变更，必然造成投资的增加和工期的延续，严格进行施工图审查，尽量减少设计的失误（含不恰当的设计）是三大控制，尤其是投资控制的关键。施工图审查在控制投资方面的主要工作有：①尽量减少施工图中的错、缺、碰、漏；②在满足安全可靠和适用的前提下，恰当地把握设计标准，防止标准偏高；③设计是否与现场情况相吻合。
6.2.3 做好施工前的监理交底工作
现场监理工作的成效和深度在一定程度上与施工前的监理交底深度有关，所以在正式开工前，由总监组织进行监理工作的全面交底，确保工程项目在监理目标控制的思路和监理程序控制下顺利进行，同时随着工程的进展，可进行相关的监理技术交底。
6.2.4 重视施工、制作、安装单位资质及施工人员资质的审查
承建单位的资质水平、技术能力、施工经验、装备水平、经济实力、信誉状况以及施工人员的执业资格水平是决定工程质量最重要的因素，必须把好关承建单位资质及施工人员资格审查关。除审查有关文件外，还应考察其承建工程的实际质量状况、管理水平和业主反映，并在整个工程实施过程中对其资质加强动态审查，随时抽查施工人员，做到人证相符。
6.2.5加强对承包单位现场质量管理制度的检查并督促其完善
加强对承包单位现场质量管理制度的检查并督促其完善，也是保证工程正常进展的重要环节。
施工现场质量管理制度应有相应的施工技术标准，健全的质量管理体系，施工质量检验制度和施工质量水平评定考核制度。其还会有质量责任制，主要专业工种操作上岗证书、分包资质与对分包单位的管理制度、搅拌站及计量设置、现场签证、设备存放与管理等内容，
可以说含盖了人、机、料、法、环五大施工要素的各个方面。
目前承包单位往往是业主通过招投标择优选择，其资质能力、施工经验、技术力量以及相关工程业绩等往往在招投标过程中已经严格的审查与评判，但是其组建的项目部是否与其招标承诺中或相关资质能力相吻合也对工程的好坏起着决定性的作用。承包单位是工程实体的直接实施者，其项目经理的水平、管理机构是否完善并发挥职能，各项管理制度的健全及是否贯彻，施工技术力量的投入、施工机具设备的投入量及完好率等等，都对工程进度质量等方面有着举足轻重的影响，因此监理工程师在工程开工之初就要对承包单位现场质量管理制度进行严格的检查并在后续施工中不断督促承包单位改进。
6.2.6 严把进场材料质量关
严把材料质量关是保证工程质量的基础，对于大宗材料及非常用材料尚需到生产厂家考察、订货，确保施工生产的需求。筑炉用的耐火材料如：粘土质隔热耐火砖（符合GB3994-83标准）、耐火纤维、耐火砼、捣打料、可塑料、石棉板、干式防渗料（符合耐火度、温度、捣实干密度、导热系数的要求）、硅酸钙板（符合GB10699-89标准）乃至阴极炭块和侧部炭块（符合GB8744-88标准）进行物理性能实验和化学分析，所有绝缘材料必须通过绝缘测试，钢—铝爆炸焊块要通过高温下急冷实验，铸铝母线和铝板材质不得低于GB/T1196-93.A l98.6（特二级）标准，铝板应符合GB3190-82标准：L2牌号；各项指标达到国家标准、操作规程和设计要求，由监理工程师签认后方可使用。不合格材料一律退出施工现场。严把材料质量关是保证工程质量的基础，对于大宗材料及非常用材料尚需到生产厂家考察、订货，确保施工生产的需求。
6.2.7电解槽制作、筑炉、变配电系统、铝母线焊接等难点工序质量控制
在电解铝项目建设中，电解槽制作、筑炉、变配电系统、铝母线焊接等工序是建设中的重点和难点，我们将制订详细的各重点、难点工序的监理细则，做好各项质量预控工作，确保重点、难点工序顺利进行。
6.2.8 加强现场旁站监理工作
按照整个建设项目的划分，明确重点控制对象、关键部位及控制薄弱环节，建立质量控制点，加强质量预控对策的检查，重视对各个分项、分部工程的现场巡视检查，对关键工序、关键部位等实行旁站监理，严格按照施工及验收规范进行要求。
6.2.9 重视基础、管道、设备、钢构件的防腐涂装工作
根据以往我公司监理的电解铝工程的经验，结合本工程项目为改造项目、生产与工程建设交叉进行的特点，防腐往往是现场最容易出现又最不好处理的问题，所以在施工前期就应
督促施工单位做好各项准备工作，严格审核防腐施工方案，并加大施工期间防腐工作的检查监督力度。
6.2.10 加强工程施工及管道制安的测量检验工作
对于钢结构、非标制作的焊缝的高度、错边量、咬肉等进行全面检测，对于管道焊接的平直度、弯曲度进行实测实量，对于金属结构、非标防腐漆膜厚度进行实测，对防雷接地的电阻值进行检测，对于盘柜的垂直度、平直度进行实测，通过大量的实测实量，一方面保证了工程质量，另一方面也促进了施工单位一切以数据说话的意识。
6.2.11 加强参建各方关系以及与生产方的组织协调工作
按照以往我公司监理大型冶炼项目的经验，参建各方的关系以及与生产方关系的协调往往是工程进行中的重要工作，直接关系着工程进度的顺利进行。因此我公司将通过做好监理交底、开好工地例会、加强现场巡视以及及时与各方沟通等方式加强现场协调工作。
6.2.12 加强现场安全、文明施工、环保监控工作
作为电解铝的项目建设，现场环保、安全问题尤其应加强重视。我公司在监理工作中将严格按照国家相关安全、环保规范、规程和规定，将施工方案审核和现场安全巡视、检查相结合，加大安全管理力度，消灭事故隐患于无形。
监理部在项目建设中将严格按照相关标准、规范，监督承建单位的建设行为，确保安全、文明、环保地进行施工，避免承建单位在工程建设过程中出现污染环境的行为。
6.2.13 加强现场搅拌计量管理
因项目建设的特点，现场砼及砂浆搅拌往往不会集中进行，容易出现管理上的真空地带，监理部将加强现场搅拌计量的管理，严格按设计要求控制各项配合比，绝对保证砼及砂浆的质量，确保质量符合要求。
6.3 重点部位、关键工序监理控制要点
序号
重点部位、关键工序监理控制要点及措施
具体内容
1
地基、基础及混凝土工程质量控制
6.3.1
2
钢结构工程质量控制
6.3.2
3
电解槽制作、安装及调试质量控制
6.3.3
4
压力容器制安质量控制
6.3.4
5
工艺管道安装质量控制
6.3.5
6
整体交货设备的验收
6.3.6
7
动力设备安装质量控制
6.3.7
8
浓相输送工艺质量控制
6.3.8
9
起重设备安装质量控制
6.3.9
10
烟气净化系统质量控制
6.3.10
11
设备安装及调试一般质量控制程序
6.3.11
12
变配电系统质量控制
6.3.12
6.3.1 地基、基础及混凝土工程质量控制
6.3.1.1地基、基础工程（特别是电解槽、焙烧炉等大型设备基础）质量控制
在本节中归类说明土建工程和安装工程的质量控制要点，待委托监理合同签署后，监理工程师将根据不同的重点部位、关键工序编制《监理实施细则》，用以指导监理工作。
6.3.1.1.1 查阅工程地质报告，审查地基处理方案，如技术有难度，可临时抽调专家研究地基处理方案，作到万无一失；
6.3.1.1.2 厂房基础及设备基础的施工要严格签证制度，特别是电解槽基础，事先要审查施工方案、各专业会签、材料抽检、施工现场旁站、控制混凝土配合比、保证尺寸、强度满足设计要求，注意养护措施，并检查施工单位所作的沉降观测，注意过程控制；
6.3.1.2 桩基工程质量控制
6.3.1.2.1 控制要点：①放线定位②桩中线控制③挖孔次序④护壁施工⑤清底、检查⑥吊放钢筋笼⑦浇筑桩身砼③防止坍孔和保证操作安全。
6.3.1.2.2 为保证砼的浇筑质量，砼浇筑应使用导管且每根桩必须连续浇筑，间歇时间一般不大于15分钟，任何情况下，不超过30分钟。

6.3.1.2.3浇筑时要保证孔内砼均匀上升，浇筑速度应控制在30m3／小时左右，导管提升速度与砼上升速度相适应，并及时插捣以保证砼振捣密实，同时防止砼从漏斗中溢出直接流入孔中。
6.3.1.2.4 浇筑过程中要随时用探锤测量砼面实际标高，计算导管下口与砼相对位置并控制在2m以内，及时做好记录。
6.3.1.2.5 当砼浇筑至接近顶部时（控制在2m左右），可用漏斗直接浇注并用振捣棒振捣，保证浇筑顺利进行。
6.3.1.3 大型混凝土设备基础质量控制
6.3.1.3.1 根据设计要求，合理选择混凝土的配合比，尽量选用水化热低和安定性好的水泥，并在满足设计强度要求的前提下，尽可能减少水泥用量，以减少水泥的水化热。
6.3.1.3.2 控制石子、砂的含泥量不超过1％和3％。
6.3.1.3.3 根据施工季节的不同，可分别采用降温法和保温施工。
6.3.1.3.4 采用分层分段法浇筑混凝土。分层振捣密实以使混凝土的水化热能尽快散失。
6.3.1.3.5 作好测温工作，控制混凝土的内部温度与表面温度，以及表而温度与环境温度之差均不超过25℃。
6.3.1.3.6 在混凝土中掺加少量磨细的粉煤灰和减水剂，以减少水泥用量。也可掺加缓凝剂，推迟水化热的峰值期。
6.3.1.3.7 掺入适量的微膨胀水泥，使混凝土得到补偿收缩，减少混凝土的温度应力。
当大体积混凝土平面尺寸过大时，可以适当设置后浇缝，以减少外约束力和温度应力，降低混凝土的内部温度。
6.3.1.4 混凝土框架结构工程质量控制
6.3.1.4.1 钢筋混凝土框架结构中混凝土工程量大，钢筋密集，必须严格控制其质量。
6.3.1.4.2 严格控制钢筋的进场检验、焊接件试验（见证取样、准用制度）、下料、加工制作（核查下料表）、钢筋的绑扎（巡视检查）等过程。
6.3.1.4.3 认真审核钢筋工程报验资料，检查钢筋的规格、型号、数量、间距、锚固长度、焊接头位置、搭接长度及位置是否满足设计及规范要求。
6.3.2 钢结构工程质量控制
6.3.2.1 号料、下料检查：“H”型钢上下翼缘及腹板的下料要求先放样，经检查无误后，进行下料。除小于8mm的板材用剪板机下料外，均采用火焰切割，以保证钢板平直。火焰
切割后应清除溶渣及其它附着物，切割表面不允许有凹坑或夹层。局部弯曲时，应及时矫正。
6.3.2.2焊接：“H”型钢采用台架、埋弧自动焊机焊接。焊条、焊丝、焊剂必须满足设计要求，进行干燥。焊缝质量检验按二级标准。对焊缝外观进行全面检查，使其外观缺陷及几何尺寸必须符合要求。根据设计要求进行超声波、x射线透照检查、复检。
6.3.2.3检查：凡运进安装现场的钢柱、梁必须经监理工程师检查、验收，不合格退回加工基地矫正。主要检查内容：构件长度、截面尺寸、挠度矢量、侧弯矢高、扭曲、翼缘倾斜度。
6.3.2.4 钢框架的吊装：要求吊装前对轴线进行复核，边吊装边矫正。柱吊装完毕，方可吊装梁，安装钢平台。重点检查：钢结构定位轴线偏差、单节柱的垂直度、单节柱的挠度矢量、同一根梁两端顶部高差、主体结构整体垂直度、平面弯曲。
6.3.3 电解槽制作、安装及调试质量控制
6.3.3.1电解槽制作：
电解槽制作的质量优劣与否，直接影响电解槽的使用寿命，质量控制要点如下：
a. 槽壳用的槽底板、长侧板、槽端板、槽端围板、槽沿板，槽底梁及摇兰框架用的工字钢为定尺供应，以减少接头和焊缝，防止焊缝过多，形成引力集中而变形；
b. 下料采用自动或半自动切割机，尺寸公差符合GB180479IT15（H15）级标准；槽壳制作选用负公差，摇篮框架制作选用正公差，以保证热膨胀及装配间隙；材料的平整采用平板机，变形较大者可采用加热矫正，自然时效，平整后的材料波状起伏要符合制作规程规定的技术条件；
c. 槽端板弯制使用卷板机，圆弧用样板检查，样板尺寸不小于工件弯曲面的1/2，二者间隙符合设计要求；组对和焊接在专用胎具上进行，并设有易脱固定夹具、反变形和脱胎装置，焊接按预先设计的焊接工艺顺序进行，焊接完毕自然时效；
d. 槽底板采用埋弧自动焊，反面清根，防止二次变形；
e. 槽体截体拼装时，设置临时固定装置，首先采用点焊，经检查符合设计要求时，再行施焊，由于槽壳的环缝和四条立缝相当重要，故焊接采用相应的焊接技术，焊接质量较好，不易变形，一遍焊完进行处理，检查合格后再行施焊；制作完的槽壳垫平放稳，待与摇兰架组合、安装。
6.3.3.2 阳极铝母线的质量控制：
铝电解主要消耗的是电能，而铸铝母线是电解车间的重要组成部分，不仅用量大，而且其制作、安装和焊接质量直接关系到电解铝生产技术指标，由于规格不等接点多样，即有焊
接口又有压接口，其维修也受诸多方面的限制，因此母线装置的质量不容忽视。
a. 铝母线的铸造质量：
阳极铝母线为铸造铝母线，其材质及化学成分应符合图纸及国家标准《GB3190》的要求；
阳极母线的铸造质量及尺寸偏差应符合国家行业《YS5417-95》的要求，阳极铝母线不允许有裂纹，其晶粒度要达到1级。
b. 铝母线的加工质量：
铝母线加工有压接面加工、硬焊片加工及软母线加工成束；压接面加工粗糙度一般设计标准为6.3 ，根据经验，执行6.3 标准，压接口电压降仍然不理想，吨铝电耗比较高，投产后压接面无法处理，电流效率也很难提高，直接影响经济效益。要采取一定的措施后，短路接口压接处电压降控制在10mV内，立柱母线端板与阳极母线端板压接面电压降控制在8 mV内。
硬焊片加工用剪切机，下料后矫正平整铝片，确保层间间隙和焊口间隙在规范允许的范围内；
软母线加工必须在清洁的平台上进行，避免油渍、粉尘夹渣在层间影响焊接质量，软母线焊接前必须进行封头，封头前必须进行清洗，以保证质量；
母线焊接：制定焊接顺序和焊接工艺规程，焊接采用胎具进行，先进行组装点焊，检查合格后再进行焊接，焊口尽量一次完成，焊口的电压降降低应不超过同等母材的5-6%。
6.3.3.3 内衬砌筑：
内衬砌筑过程主要是：铺石棉板—铺绝热板—隔热砖砌筑—干式防渗料—耐火砖砌筑—安装阴极炭块—耐热砼—侧部炭块砌筑—轧糊。
槽内衬砌筑工艺较为复杂，关键部位（尤其是轧糊）必须进行旁站监理，严格按照筑炉规程进行操作；绝热板及耐火砖砌筑，立缝和卧缝必须控制在规范允许的范围内，轧糊压缩比达到1：1.6，风压不低于0.5Mpa，阴极组装后电压降平均值≯350mV，干式防渗料用专用高频振动器，捣实干料重1920-2020KG/M3，阴极组装及槽体轧糊，必须进行加热，温度控制在100±10℃。电解槽砌筑必须保证不受风、雨、雪影响。
由于炭素材料、耐火材料等不能受潮这一特性，要求电解槽筑炉施工前，具有防雨、防雪等条件，各种筑炉材料的性能、时效达到国家规范要求，施工器具完整、处于良
