[河北]五星级高层酒店工程质量创优策划书(鲁班奖-110页).doc

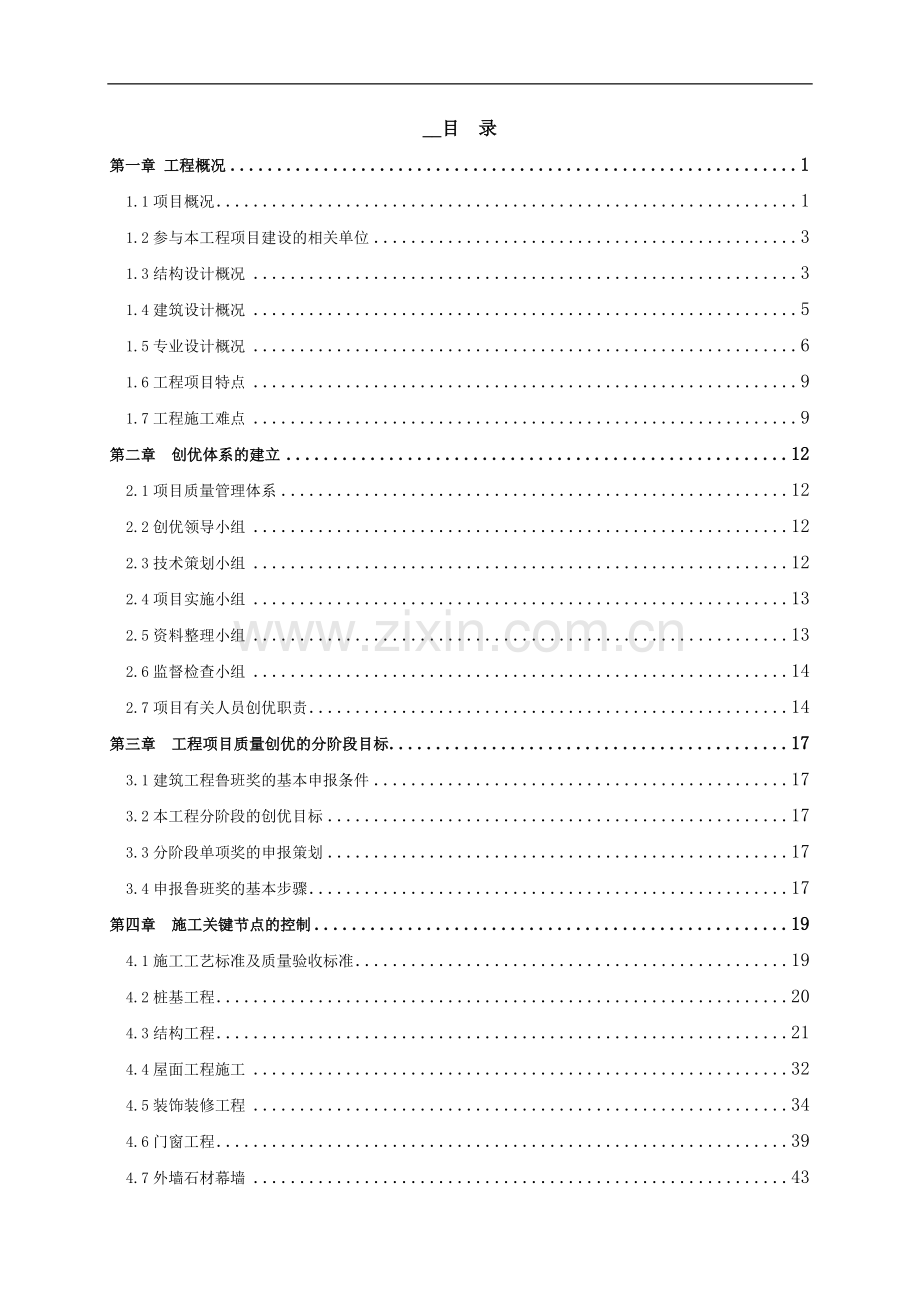

__目 录
第一章 工程概况 1
1.1项目概况 1
1.2参与本工程项目建设的相关单位 3
1.3结构设计概况 3
1.4建筑设计概况 5
1.5专业设计概况 6
1.6工程项目特点 9
1.7工程施工难点 9
第二章 创优体系的建立 12
2.1项目质量管理体系 12
2.2创优领导小组 12
2.3技术策划小组 12
2.4项目实施小组 13
2.5资料整理小组 13
2.6监督检查小组 14
2.7项目有关人员创优职责 14
第三章 工程项目质量创优的分阶段目标 17
3.1建筑工程鲁班奖的基本申报条件 17
3.2本工程分阶段的创优目标 17
3.3分阶段单项奖的申报策划 17
3.4申报鲁班奖的基本步骤 17
第四章 施工关键节点的控制 19
4.1施工工艺标准及质量验收标准 19
4.2桩基工程 20
4.3结构工程 21
4.4屋面工程施工 32
4.5装饰装修工程 34
4.6门窗工程 39
4.7外墙石材幕墙 43
4.8建筑地面工程 45
4.9电气工程施工 51
4.10给排水工程施工 68
4.11通风空调系统安装控制 88
4.12电梯安装工程 92
第五章 工程质量亮点设计 101
第六章 工程资料的收集与整理 104
6.1工程施工技术资料的收集和整理 104
6.2工程竣工的各项验收资料 104
6.3优质工程申报资料的收集与整理 105
第七章 工程音像资料的收集与整理 106
7.1工程录像的作用 106
7.2工程录像内容 106
7.3工程录像效果 106
7.4工程施工过程音像资料的收集 106
7.5优质工程申报阶段音像资料的编辑与制作 107
第八章 各级优质工程奖的申报与受检 108
8.1地方地市级、省级优质工程的申报与受检 108
8.2鲁班奖的申报与受检 108

第一章 工程概况
1.1项目概况
xx酒店工程是一座设计新颖、施工精细的智能化花园式五星级酒店，集酒店、会议、餐饮、休闲于一体，北邻xx，西邻xx路，南邻xx路，工程建成后已成为当地的标志性建筑。
东方街
家
和
路
公园路
廊坊固安福朋酒店

建筑总平面示意图

建筑效果图
地下1层，地上13层，建筑面积40549.33㎡，建筑物高度56.6米。本工程的使用功能如下：
工程名称
分区
主要使用功能
廊坊xx
福朋酒店
地下部分
地下一层
地下停车库、设备及后勤服务用房、消防安防控制室、员工食堂及厨房
地上部分
一层
全日餐厅、厨房、主题酒吧区等服务设施
二层
行政办公、会议、员工支援服务等房间
三层～十一层
标准客房及普通套房、总统套房层
十二层
标准客房及行政酒廊、游泳池设备用房
十三层
健身房、办公室、室内游泳池、男女淋浴及其他配套用房
1.2参与本工程项目建设的相关单位
建设单位
xx资产管理有限公司
设计单位
xx建筑设计有限公司
勘察单位
xx基础工程有限公司
监理单位
xx市xx建设监理有限公司
质量监督单位
xx县质量监督站
总承包单位
xx建设总公司
主要参建单位
xx建设工程有限公司
xx建筑装饰工程有限公司
xx机电设备安装有限责任公司
xx信息科技有限公司
xx（xx）电梯有限公司xx分公司
xx建筑安装工程有限公司
1.3结构设计概况
序号
项目
内容
1
结构形式
基础结构形式
肋梁式筏板基础、柱下条形基础、柱下独立基础
主体结构形式
酒店采用采用钢筋混凝土框架-剪力墙结构体系,其余采用框架体系
屋盖结构形式
钢筋混凝土现浇板
2
水文地质
地层土质情况
③层粉土
地下水位
防水设防水位
自然地坪
抗浮设防水位
-2.3m
地下水质
本场地地下水对混凝土及对钢筋混凝土结构中钢筋微腐蚀性。
3
地基
压缩系数
a0.1-0.2=0.14～0.38MPa-1
地基承载力
fak=130kpa
含水量
w=17.6～27.7%，平均值21.2%
4
混凝土强度等级
A区

-1层
1层～4层
5层～10层
10层以上
普通地下室外墙
C35
-
-
-
剪力墙
框架柱
C50
C50
C45
C40
梁、板
C35
C35
C35
C35
B-F区
墙、柱
C35
C35
-
-
梁、板
C35
C35
-
-
楼梯
C30
圈梁、过梁、构造柱
C20
5
抗震等级
工程设防烈度
7度
框架抗震等级
一级
剪力墙抗震等级
A区-E区为二级、F区为三级
6
钢筋类别
HPB235级（φ6）、HRB400级（Ф8-Ф28）
7
钢筋接头形式
剥肋滚轧直螺纹
直径d≥18的纵向钢筋接头
绑扎搭接
D＜18的钢筋接头
8
结构断面尺寸
基础底板厚度（㎜）
800、400
外墙厚度（㎜）
350
内墙厚度（㎜）
200、250
柱断面尺寸（㎜）
Ф600（圆柱）、Ф550（圆柱）、Ф650（圆柱）、600×600、650×650、700×700、800×800、900×900
梁断面尺寸（㎜）
800×1600、500×900、250×700、350×1000、400×900、400×650等
楼板厚度（㎜）
120、160、180、250等
9
结构转换层
设置位置
位于二、三层之间
结构形式
框架-剪力墙结构
10
钢筋保护层
基础（有垫层）
底层钢筋：40mm，上层筋：20mm
墙体
地下室外墙:外侧40mm，内侧15mm；内墙：15mm
柱
30mm,梁、柱箍筋及构造钢筋：15mm
梁
25mm
楼板
15mm,板分布钢筋：10mm
与卫生间接触的板、墙内侧
20mm
与卫生间接触的梁
30mm
1.4建筑设计概况
项目
内容
建筑面积
40549.33㎡
地下部分
8192.65m2
地上部分
32356.68m2
建筑层数
层数
地下1层，地上13层
高度
56.66m
建筑层高
地下一层
4.5m
设备层
2.0m
一层
6m
三层～十二层
3.6m
二层
3.6m
十三层
4.2m
建筑功能
地下一层
车库、设备及后勤服务用房
一层～二层
酒店接待、餐饮等服务设施
三层～十三层
客房
绝对标高
25.800m
室内外高差
0.15m
耐火等级
一级
建筑结构类别
一类
建筑防火
工程设有自动灭火系统，地下部分每个防火分区的建筑面积均不超过1000m²，地上部分每个防火分区的建筑面积均不超过2000m²，裙房部分防火分区的建筑面积均不超过5000m²。
每个防烟分区设置于同一防火分区内，每个防烟分区的建筑面积不超过500m²，以不小于500高的结构梁或吊顶下的挡烟垂壁划分。
建筑防水
基础底板
混凝土刚性防水(S6)+底板柔性防水层(SBS高聚物改性沥青防水卷材4+3厚)
地下室外墙
混凝土刚性防水(S8)+柔性防水层(SBS高聚物改性沥青防水卷材4+3厚
地下室顶板
混凝土刚性防水(S6)+柔性防水层(SBS高聚物改性沥青防水卷材4+3厚)
屋面
3+3厚双层SBS高聚物改性沥青防水卷材
隔墙
加气混凝土砌块、轻钢龙骨隔墙
外装修
外墙装修
干挂石材、玻璃幕墙、铝合金百叶饰面
内装修
楼地面
铺地砖地面、地毯、水泥砂浆面层
内墙面
软包装饰墙面、贴面砖防水墙面、贴壁纸墙面、简易抹灰墙面、乳胶漆墙面（防火型）、穿孔板吸声墙面等
顶棚
板底刮腻子顶棚、铝合金方板吊顶、装饰石膏板吊顶等
门窗
木门、中空铝合金玻璃外门窗等
屋面
混凝土架空屋面（不上人）、防腐木地板架空屋面（上人）、金属屋面（不上人）
节能
外墙、内墙、屋面、外门窗、地面、隔墙等
1.5专业设计概况
项目
内容
给
排
水
系
统
生活给水系统
全楼最大日用水量为743m3/d，设计小时用水量为60.9m3/h。
生活热水系统
生活热水由燃气锅炉提供90℃-65℃热水作为一次水热源，热水换热器出水温度客房、厨房等60℃，洗衣机70℃。
生活污水系统
本工程采用污、废水分流系统，厨房废水单独排放，排至室外隔油池，经处理后排至市政排水管道。
雨水系统
雨水内排管排至室外雨水井。
消防系统
消防系统容积864立方米，屋顶水箱消火栓和喷淋合用，容积为24m3，满足消防前10min消防水量，并设有增压稳压设备满足最不利点消火栓静水压7m。
暖
通
与
空
调
系
统
采暖
入口大堂及13层泳池区，采暖采用低温地板辐射采暖，地板辐射采暖供水温度55/45℃。
通风
地下一层车库按6次/时换气设全面排风，进风机械送风。
地下一层中水机房及水泵房按6次/时换气设全面排风，进风机械送风。
地下一层制冷机房按6次/时换气设全面排风及按15次/时换气换气事故排风系统，进风机械送风。
地下一层配电室按10-12次/时换气设全面排风，进风机械送风。
公共卫生间按0-12次/时换气设全面排风。
空调系统
采用全空气空调系统。
电
气
系
统
配电
系统
本工程电梯、公共照明、消防设备用电等为一级负荷，住宅用电为三级负荷。本工程在地下一层设置配电室一处，配电室安装光、力配电柜。由变电室引来220/380V电源。从室外埋地敷设引至配电柜，接地系统为TN-S。π接室前的路线敷设以供电局有关部门设计为施工依据。
电力配电、控制系统
配电系统采用放射式与树干式相结合的供电方式。对于照明及一般负荷采用树干式供电方式，对于单台负荷较大的负荷或重要负荷采用放射式供电。消防负荷、重要负荷采用双电源末端互投。对于小于15kw的电动机采用直启动方式，15kw以上的电动机采用软启动方式。
照明
系统
光源均选用荧光灯或节能型光源，高效灯具。楼梯间设声光控制开关底座的吸顶灯。地下一层、电梯机房等照明以荧光灯为主，配用电子镇流器。户内照明、普通插座、厨房家电插座、卫生间插座、空调插座等回路分开设置，所有插座回路均设漏电断路器保护。应急照明：变配电所、消防安防控制室等场所设应急照明灯，均采用交流两用型，内设可浮蓄电池，持续供电时间大于30分钟。
弱
电
系
统
火灾报警及消防联动系统
火灾报警系统，保护等级一级。消防控制室设在一层，设有直接通往室外的出口。在消火栓箱内设消防泵启泵按钮。消防控制室可接受感烟、感温、燃气探测器的火灾报警信号，水流指示器、检修阀、防火阀、压力报警阀、手动报警按钮、消防报警按钮的动作信号、消防水箱水位信号。在消防控制室内设火灾应急广播机柜，机组采用定压式输出。系统接地设有专用接地线。
电话系统
电话电缆由室外沿桥架引入地下一层弱电间。经二次分配后引入电气井，至住户内综合弱电箱在每户住宅内暗装，每户引入一根五类线，由综合弱电箱分线至设在客厅、主卧、次卧、书房内的电话插座。
有线电视系统
有线电视信号由室外沿桥架引入地下一层弱电内。由专业设备厂提供广端设备、电视放大器箱等。楼内系统采用分支、分配系统，信号引入各住户内电视分配器箱，由该电视分配器分线至设在客厅、主卧、次卧、书房内的电视插座。
综合布线系统
数据光缆和语音电缆从电信部门引到地下一层网络电话机房。其由干线子系统、配线子系统、工作区子系统组成。
可视对讲、家居安防系统
各单元入口均设电控防盗门，门旁设门口机，各户内设可视对讲机分机，主机设在弱电间内，来访者可与住户通过主机实现双向对讲，经确认后住户操作分机开启电控锁，打开防盗门。楼内人员通过一卡通、密码或钥匙自由出入。每户住宅内可视对讲分机自带紧急报警按钮，通过总线引至小区管理中心，因安全需要，门禁控制应在火灾或无电源情况下自动解开门锁。
防雷与接地
防雷等级为二类；用Φ10圆钢在屋面以不大于10M×10M的网格做避雷网，利用建筑物柱子内2根16以上的主筋作引下线，引下线间距不大于18米，利用结构基础内钢筋网作接地地极。防雷接地、变压器中性点接地及电气设备保护接地等共用统一的接地极。要求接地电阻不大于0.5欧姆，否则在室外设人工接地。采用总等电位联结，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结。
1.6工程项目特点
1.6.1建筑造型简洁、大气，塔楼外立面呈直线型线条，高耸挺拔、雄伟壮观；
1.6.2装饰档次高；
1.6.3功能齐全，配套设施完备、先进；
1.6.4智能化程度高；
1.6.5涉及新技术范围广、数量多；
1.6.6机电设备设备功能房、综合管廊多且集中，采取综合布线设计。
1.6.7强调民族文化个性，采用与皇城呼应的中轴线庭院式概念布局。建筑居于花园的正中央，两条轴线贯穿多层次花园，建筑体量围合出更为私密的庭院，使人们拥有更宽广的视野欣赏城市xx。
1.6.8连廊东侧景观水池、西侧景观庭院、主入口圆形景观喷泉及周围植被环绕，使人们拥有花园视觉感受。
1.7工程施工难点
1.7.1总承包管理难度大
xx酒店是一个五星级酒店，施工内容中的土建、装饰装修、机电系统、设备等各专业均十分复杂而庞大，且工期紧张，这种多分包单位、多专业、多工种要求总包单位具有很强的总承包管理、组织、协调能力。
1.7.2安装设备吊装难度大
地下室空调主机、发电机及锅炉的吊装，17层设备层设备吊装，包括给水设备、消防水泵、空调设备、热交换器等，运输路线复杂，吊装空间有限，吊装难度大。
1.7.3锅炉房的设备与管道安装
锅炉属于特种设备，管道属于压力管道，工艺质量要求相当高，且需办理报装手续。
1.7.4综合管线工艺布置
设备层、地下室、通道、设计不详细，进场后需要综合各专业设计图纸结合现场实际进行深化设计，确保经济、合理、美观。
1.7.5酒店客房、卫生间的水、电点位的定位以及与装修的施工配合
定位的好坏影响施工一次成功率，施工前多向土建、装修了解，确保定的准确。同时需做好已安装好管道的成品保护。
1.7.6防火安全
本工程作为超五星酒店，装修材料多，防火问题显得尤为突出，因此动火作业及临电布置必须要有很强的安全措施，执行动火作业申请监督制度，制定装修期间禁烟制度、用电制度，搞好消防预防措施。
1.7.7基础底板面积约9000m2,底板标高17种，基础类型3种，标高控制较为困难。采取仔细研究图纸、CAD放样等措施，确保基础标高符合设计要求。
1.7.8在主楼标高56.6处悬挑4.15m大跨度钢梁，加工精度高，安装难度大。
屋面悬挑钢梁
1.7.9宴会厅屋面球形网架737.1m2，整体吊装，施工难度大，通过精确计算、模拟吊装、合理选择吊装机械、动态跟踪监测等措施，确保网架施工整体稳定性及质量。
1.7.10主楼13层南侧为室内游泳池，结构层高9.964m，屋面为坡屋面，呈“V”字形，如何确保质量和安全，是施工管控的又一重点内容。通过编制专项方案并组织专家论证，专项交底，过程严格检查验收，圆满完成预期目标。

13层游泳池结构剖面图
1.7.11游泳池底板井字梁多，截面多样，钢筋密集，如何确保钢筋安装位置准确及混凝土密实是我们攻关的课题之一。采用现场放样、绘制详图、跟班作业、现场指挥、后期跟踪等方法，确保工程质量。

游泳池结构梁布置图

第二章 创优体系的建立
为确立本公司质量优异的企业形象，实施创精品工程的战略，扩大企业在国内建筑市场的知名度，提高企业的竞争力，满足业主的要求，本工程的创优目标为鲁班奖。
2.1项目质量管理体系
按照过程精品的要求，加强工程项目施工过程的质量监督与控制，完善项目的质量管理体系，按照ISO9001标准和公司的质量手册、程序文件的规定，建立以项目经理为首的项目质量管理体系，对工程施工的全过程进行有效的监督管理，确保项目创优目标的全面完成。
2.2创优领导小组
组长：xx（项目经理）
副组长：xx（项目技术负责人）、xx（生产经理）
组员：
技术组：xx、xx、xx、xx、xx、xx
生产组：xx、xx、xx、xx、xx、xx、xx、xx、xx
质检组：xx、xx、xx、xx
机电组：xx、xx、xx、xx、xx
精装组：xx、xx、xx、xx、xx
分包实施组：xx、xx、xx、xx、xx、xx
职责：
负责本工程质量创优工作的总体策划工作。
确保本工程创优工作所需要的人力、物力、财力等资源的配备，满足工程创优的需要。
对接上级有关单位以及地方主管部门的关系，为工程项目的创优申报工作提供良好的社会环境。
密切关注工程创优进展情况，及时与上级部门或者地方主管部门进行联络，根据所了解的情况做出相应的决策。
2.3技术策划小组
组长：xx
副组长：xx
组员：xx、xx、xx、xx、xx、xx
职责：
组织编制项目的施工组织设计，明确工程的各项施工方法和质量标准。
负责本项目的创优策划，落实四新技术在本项目上的推广应用，负责项目科技示范工程的申报工作。
负责施工操作规程和专项技术方案的编制和审批。
组织项目开展创优工作经验总结，对在项目施工全过程中得到的经验进行全面的总结和推广。
2.4项目实施小组
组 长：xx
副组长：xx
组 员:xx、xx、xx、xx、xx、xx、xx、xx、xx、xx
职 责：
按照施工工艺标准、工程设计、施工组织设计的规定，遵照计划的分项工程质量要求，开展工程项目的施工。
按照施工操作规程的要求，开展各个工序、检验批的施工作业，以过程精品确保工程精品。
组织开展QC小组活动，利用群众性的质量管理活动来促进工程施工质量的不断提高。
强化现场施工管理，努力消除质量问题存在的根源。
对于施工现场发生的质量问题，要及时进行整改，并制定纠正措施，防止再次发生。
按照本策划书的要求，做好施工过程中各分阶段创优的申报工作。
2.5资料整理小组
组 长：xx
组 员：xx、xx
职 责：
负责编制、收集、整理工程施工过程的全部工程技术资料。
负责对收集的全部资料进行检查，确保准确性和完整性。
负责工程资料的组卷、编目及装订。
负责工程施工过程的影像资料的拍摄工作，确保工程项目施工各个主要阶段的影像资料齐全，并能正确反映工程的施工质量水平。
2.6监督检查小组
组 长：xx（业主代表）
副组长：xx（监理总监）、xx（执行经理）
组 员：xx、xx、xx
对工程施工过程进行定期和不定期的检查，对于存在的质量问题，及时提出整改的要求。
按照国家标准施工质量验收规范的有关规定，对项目的各个工序、检验批的施工质量进行监督核查。
负责对单位工程、主要分部工程的质量进行核验，参与重要的隐蔽工程的验收。
对于项目存在的影响质量水平的各种因素进行统计汇总分析，提出改进工作的措施和手段。
监督检查项目资料的收集整理工作。
负责工程竣工后创优整改过程的检查、指导与监督。
2.7项目有关人员创优职责
2.7.1项目经理
项目经理是公司法人在项目上的授权代理，代表公司履行与业主合同及分包合同相关的责任。是本项目的质量第一责任人，对施工全过程和用户负责。
执行公司质量方针，组织贯彻实施公司质量体系文件。
依据项目管理手册进行组织机构设置、人员聘任和质量职能分配。
负责项目创优工作的总体策划与安排部署，并监督项目各职能部门及分包单位的执行情况，确定项目各阶段质量目标以保证项目总体质量目标的实现。
参与项目各类合同的制定。
负责与业主、分包商及监理单位的总体协调与沟通。
监督执行质量检查规定，对不合格的分项、分部、单位工程负有直接责任，要及时制定纠正措施并找出失误原因并上报。
2.7.2项目技术负责人
负责项目工程技术管理工作，参加承建工程的设计交底和图纸会审，作好会审记录，领导组织编制施工组织设计、施工方案、创优策划及质量计划、参与工程创优策划并指导实施。
领导项目质量保证体系，通过加强全过程的质量管理，保证总体质量目标及阶段目标的实现。
督促贯彻各种技术规范、规程、标准以及各级各类技术质量管理规定和制度；负责推广应用“四新”科技成果，并负责资料的收集、整理、保管工作、撰写施工技术总结。
组织项目技术与质量系统的质量改进工作。
审批各分承包商的施工方案。督促其配合总体方案的实施。
主持处理施工中的技术问题，参加质量事故的处理和一般质量事故技术处理方案的编制。
负责组织图纸会审及各专业问题技术处理，审定设计洽商和变更。
组织主持关键工序的检验、验收工作。
负责项目承建工作的设计变更、材料代用等技术的处理工作。
2.7.3质量检查员
严格执行国家规范及质量检验评定标准，行使质量否决权。代表上级质检部门行使监督检查职权。
负责专业检，随时掌握各辖区内各分项工程的质量情况。
负责质量目标的分解，参与制定质量创优实施计划。
负责项目质量检查与监督工作，监督和指导分包质量体系的有效运行，定期组织分包单位管理人员进行规范和评定标准的学习。
参与质量事故的调查、分析、处理，并跟踪检查。
负责质量评定的审核、分项工程报监理验收工作。
负责填写月质量情况报表，上报分公司质安科。
监督施工过程、材料的使用及检验结果，负责进货检验监督，过程试验监督。
对不合格项要及时上报技术负责人和上一级质量管理部，监督工长制订纠正措施，并协助上级进行损失评估和质量处罚。
2.7.4材料组
负责项目物资的统一管理工作，建立工程器材台帐。
及时向业主直接指定的分承包方索要设计方审定的材料的质量证明文件并组织进场验证。
负责材料的进场验证(材料质量、数量验证)并办理书面手续。
负责进场物资库存管理，制定库存物资管理办法，做好各类物资的标识。
负责进场物资的报验工作。
负责进场物资在使用过程中的监督工作，并负责处理废、剩物资。
监督各分包方进场材料的验证、复试，并记录存档。
2.7.5施工员
负责项目施工生产的管理与协调。
负责监督分包商严格按施工方案及图纸施工；熟悉并掌握设计图纸、施工规范、规程、质量标准和施工工艺，负责对班组工人进行技术交底，监督指导工人的实际操作。
加强预控和过程中的质量控制把关，严格按照项目创优策划及质量计划和质量评定标准、国家规范进行监督、检查。
按施工方案技术要求和施工程序组织施工，掌握工作中的质量动态情况，组织操作工人进行质量的自检、互检。
检查班组的施工质量，制止违反施工程序和规范的错误行为。
参与上级组织的质量检查评定工作。
负责工程的测量定位和抄平工作。
编制年、月、周生产进度计划，并负责各种生产会议的记录整理。
2.7.6试验员
参与创优策划及质量计划中试验检验计划的编制。
对送检样品进行试验检验。
确定现场施工配合比。
负责现场试验工作并保存取样记录及各种试验资料。
协助推广“四新”应用。

第三章 工程项目质量创优的分阶段目标
3.1建筑工程鲁班奖的基本申报条件
根据中国建筑业协会建筑工程鲁班奖评选办法的规定，申报建筑工程鲁班奖的工程项目应符合以下基本的条件：
工程设计合理、先进，符合国xx行业设计标准、规范，符合城市规划。
工程施工符合国xx行业施工技术规范及有关技术标准要求，质量（包括土建和设备安装)优良，达到国内同类型工程先进水平。
建设单位组织验收组已经对工程进行验收。
工程竣工后经过一年以上的使用检验，没有发现质量问题和隐患。
3.2本工程分阶段的创优目标
为满足建筑工程鲁班奖的申报条件，根据中建总公司及广东省省级优质工程评定的规定，将有关指标进行分解，确定如下所示的阶段性创优目标：
1、工程设计获省部级及以上奖项；
2、xx市结构长城杯金质奖
3、全国第二批绿色施工示范工程；
4、xx市新技术应用示范工程；
5、xx市建筑长城杯金质奖。
3.3分阶段单项奖的申报策划
1、2011年7月，进行科技示范工程项目的申报，省、市优质工程创优的计划的申报。
2、2011年11月，xx市结构长城杯；
3、2011年7月～9月，申报QC活动成果奖；
4、施工过程中，申请和接受各申报事项的过程验收和检查。
5、工程竣工后，按照地方建设主管部门申报优质工程奖的规定，及时申报地市级优良样板工程奖，科技示范工程成果的验收。
3.4申报鲁班奖的基本步骤
在上述省级以上单项奖的获奖基础上，进行建筑工程鲁班奖的申报工作。
申报指标的争取：本工程项目计划通过总公司进行鲁班奖的申报。在施工过程中加强与公司、总公司的联系，在总公司的申报计划上挂号。
优秀设计的确认：由设计单位与地方省级主管部门联系，出具优秀设计的证明或者由设计单位提供省部级以上的优秀设计奖证书。
工程批准文件的收集：由项目经理与业主单位联系，在工程开工前收集业主的工程项目批准文件。主要包括：工程批准立项文件、固定投资许可证、工程建设规划许可证、工程土地证、施工许可证等。
工程验收文件的收集：由项目经理与业主单位联系，在工程竣工后收集工程验收文件。主要包括：工程竣工验收文件、工程竣工备案文件、消防验收意见书、规划验收证书、环境保护验收证书、卫生防疫检查证书、电梯检验证书、压力容器检验证书等等。
以上资料由项目资料员xx及时进行收集。
上述申报鲁班奖必需的文件收集齐全后，按照鲁班奖的申报要求，对申报资料进行编制和整理，要求字迹清晰，盖章齐全，内容完整，并在规定的时间内报送到中国建筑业协会。

第四章 施工关键节点的控制
4.1施工工艺标准及质量验收标准
工程名称
施工工艺标准
质量验收标准
桩基础
《地基与基础工程施工工艺标准》《建筑桩基技术规范》（JGJ94-008）
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
地基处理
支护及降水
地下防水
《建筑防水工程施工工艺标准》《地下工程防水技术规范》（GB50108-2008）
《地下防水工程质量验收规范》（GB50208-2002）
模板
《混凝土结构工程施工工艺标准》
《混凝土结构工程质量验收规范》（GB50204-2002）2011版
钢筋
混凝土
砌筑
《建筑砌体工程施工工艺标准》
《砌体工程施工质量验收规范》（GB50203-2002）
钢结构
《钢结构工程施工工艺标准》
《钢结构工程施工质量验收规范》（GB50205-2001）
装饰装修
《建筑装饰装修工程施工工艺标准》
《建筑装饰装修工程质量验收规范》（GB50210—2001）
屋面工程
《建筑屋面工程施工工艺标准》《屋面工程技术规范》（GB50345-2004）
《屋面工程质量验收规范》
（GB50207-2002）
楼地面
《建筑地面工程施工工艺标准》
《建筑地面工程质量验收规范》
（GB50209-2002）
给水排水及采暖工程
《给排水工程施工工艺标准》
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
建筑电气工程
《建筑电气工程施工工艺标准》
《建筑电气工程施工质量验收规范》（GB50303-2002）
通风与空调工程
《通风空调工程施工工艺标准》
《通风与空调工程施工质量验收规范》（GB50243-2002）
电梯工程
《电梯工程施工工艺标准》
《电梯工程施工质量验收规范》（GB50310-2002）
智能建筑工程
/
《智能建筑工程质量验收规范》（GB50339-2003）
4.2桩基工程
本工程CFG桩复合地基施工采用螺旋钻机进行钻进，待钻头钻到设计深度，用混凝土泵进行中心压灌。本工程主楼基础采用CFG桩基础，桩身直径为420mm，共722根。
全部桩完成施工后，进行桩间土清理及切桩头、铺设褥垫层。
1、施工质量控制要点
1）放桩位线、复线
根据甲方放出的基础轴线，按照我公司设计桩位平面布置图进行桩位放线，放线桩允许偏差小于0.4D；放线采用钢卷尺拉线。放线完成后由专人进行复核，然后通知甲方和监理进行抽检；
2）确定桩的钻孔深度：桩的钻孔深度应为：设计有效桩长+保护桩长；
3）施工人员就位，复核桩位间距，对准桩位下钻。
4）成孔达到设计深度后，立即灌注混凝土，对于一个孔位应连续浇灌，至孔满为止，充盈系数（实际灌注混凝土体积与桩体设计计算体积加预留长度体积之比）不得小于1，也不宜大于1.2。
5）选用商品混凝土，强度等级为C20。
6）灌注混凝土后7天，进行桩间土清理。采用机械和人工清理桩间土及桩头至距离桩顶标高10.0cm位置，然后采用人工清理至桩顶设计标高。
7）截桩头：桩间土清理完毕后，截去桩顶0.5m至桩顶设计标高。桩顶应找平，并与桩间土处在同一平面，桩顶不可出现斜面。
8）褥垫层施工：在对CFG桩进行隐蔽工程验收后，进行褥垫层的铺设。铺设材料选用5～30mm的碎石，最大粒3.0cm。先虚铺22.2cm，然后用平板振动器纵横方向进行震动压实，达到20cm，即至桩底设计标高。褥垫层铺设宽度宜宽出基础垫层20cm。
9）CFG桩施工中，应抽样制做混凝土试块，每台班制作一组，一组3块（边长为100mm立方体），测定28d强度。
10）施工过程中，应观测新灌桩对邻桩的影响，当发现桩断裂并脱开时，必须进行逐桩静压，静压时间一般为3min，静压荷载以能保证使断桩衔接起来为准。
2、施工质量要求
1）桩的施工质量允许偏差：
桩长： ≦100mm；
桩径： ±20mm；
垂直度： ≦1%；
桩位： ≦0.4d（d为柱径）。
2）钻孔过程中，应及时清理孔口积土，防止散土掉入桩孔中。
3）利用水平尺及经纬仪测量钻杆垂直度的方法保证孔的垂直度，检查钻杆的直径是否达到设计要求保证孔径，在钻杆上做标记保证或孔深度。
4）施工中应时刻观察桩与桩之间的相互影响，如发现问题及时采取补救措施。
5）褥垫选用的级配砂石或碎石材料时，级配应均匀，最大粒径不宜大于30cm。
6）褥垫施工宜采用1.55～2.20KW的平板振捣器振实。
7）褥垫层施工前必须首先验槽，浮土必须清除干净，边坡必须稳定，垫层底面应设在同一标高上，如深度不同，可挖成阶梯或斜坡搭接，搭接处应夯压密实，并按先深后浅的顺序施工。
8）褥垫层分段施工时，接头处应做成斜坡，每层错开0.5～1.0m。并应充分捣实。
4.3结构工程
4.3.1模板工程
本模板工程支撑体系采用钢管扣件式满堂架支撑体系，模板体系选用多层板（1220×2440mm）和钢木组合龙骨（60×60方钢主龙骨+60×60U型内翻边槽钢内嵌50×50木方次龙骨）组装体系。
1、施工质量控制要点：
1）钢管支撑满堂架的钢管立杆间距、水平杆步距、剪刀撑间距必须按模板工程施工方案和高大模板专项施工方案进行；
2）支设上层梁板模板支撑满堂架时，下层梁板模板支撑满堂架不得拆除，且立杆下部应加设垫板；
3）根据设计标高、梁板截面尺寸、木枋截面尺寸及模板厚度调整梁板操平杆的标高，当梁跨度大于等于4m时，跨中梁底起拱高度取梁跨度的3‰且不小于20mm，主次梁交接时，先主梁起拱，后次梁起拱；
4）梁模板支设时，遵守边模交底模的原则；
5）当梁高度超过750mm时，梁侧模的加固采用穿梁螺栓，间距严格按模板工程施工方案进行；
6）墙柱模板支设前，应弹好结构边线和20cm控制线，以便过程检查；
7）墙柱模板支设时，木枋间距、螺杆间距、钢管间距和整体加固必须按照施工方案进行；
8）墙内门窗洞口模板采用定型模板，组装牢固，墙模板支设时，要求固定牢固；
9）拆除模板的顺序和方法，应按照模板方案进行；遵循先支后拆、后支先拆，先拆不承重模板，后拆承重部分模板，自上而下，先拆侧向支撑，后拆竖向支撑等原则。
2、施工质量要求：
1）安装现浇结构的上层模板及其支架时，下层模板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。
2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
3）模板安装应满足下列要求：
1）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；
2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；
3）浇筑混凝土前，模板内的杂物应清理干净；
4）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。
5）用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
6）对跨度不小于4m的现浇钢筋混凝土梁、板，起拱高度为跨度的3‰且不小于20mm。
7）固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其允许偏差应符合下表的规定：
项目
允许偏差(mm)
国家标准（GB50204-2002）
内控标准
预埋钢板中心线位置
3
2.4
预埋管、预留孔中心线位置
3
2.4
插筋
中心线位置
5
4
外露长度
+10.0
+8
预埋螺栓
中心线位置
2
1.6
外露长度
+10.0
+8
预留洞
中心线位置
10
8
尺寸
+10.0
+8
8）现浇结构模板安装的偏差应符合下表的规定
项目
允许偏差(mm)
检验方法
国家标准（GB50204-2002）
内控标准
轴线位置
5
4
钢尺检查
底模上表面标高
±5
±4
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
±8
钢尺检查
柱、墙、梁
＋4，－5
＋3.2，－4
钢尺检查
层高垂直度
不大于5m
6
4.8
经纬仪或吊线、钢尺检查
大于5m
8
6.4
经纬仪或吊线、钢尺检查
相邻两板表面高低差
2
1.6
钢尺检查
表面平整度
5
4
2m靠尺和塞尺检查
4.3.2钢筋工程
根据施工图纸要求，本工程钢筋种类有HPB235、HRB400二种，钢筋直径主要有6-28mm，钢筋连接类型主要选用直螺纹连接及搭接。
4.3.2.1钢筋加工
1、质量控制要点
1）进场钢筋原材料必须经质量检测站检测合格；
2）钢筋原材料堆场分级别、分规格进行分类堆放，并做好材料标识；
3）钢筋下料时量准尺寸，划线切割；
4）对于不同直径钢筋的加工，应检查弯曲机的弯心直径是否符合规范规定要求；
5）钢筋的加工制作必须严格按翻样单进行，试制合格后才能进行成批生产，加工后的钢筋半成品应按区段部位堆放，且要挂牌；
6）制作时必须保证钢筋弯折角度、箍筋弯钩的平直长度满足设计和规范要求；
2、质量要求
1）受力钢筋的弯钩和弯折应符合下列规定：
（1）HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；
（2）当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；
（3）钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
2）除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；
3）钢筋加工的形状、尺寸应允许偏差：
项目
允许偏差(mm)
国家标准（GB50204-2002）
内控标准
受力钢筋顺长度方向全长的净尺寸
±10
±8
弯起钢筋的弯折位置
±20
±16
箍筋内净尺寸
±5
±4
4.3.2.2钢筋安装
1、质量
