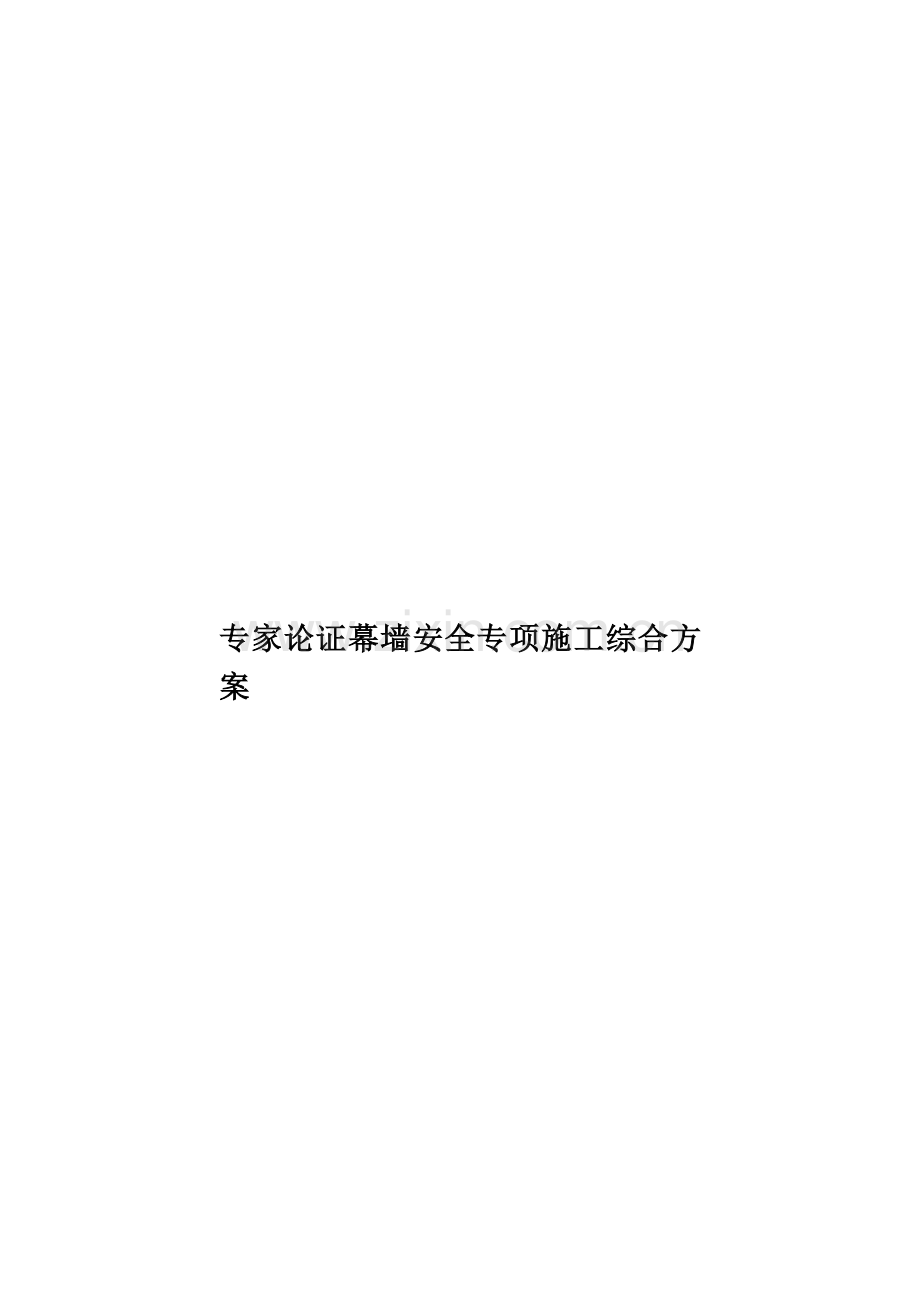

专家论证幕墙安全专项施工综合方案.doc

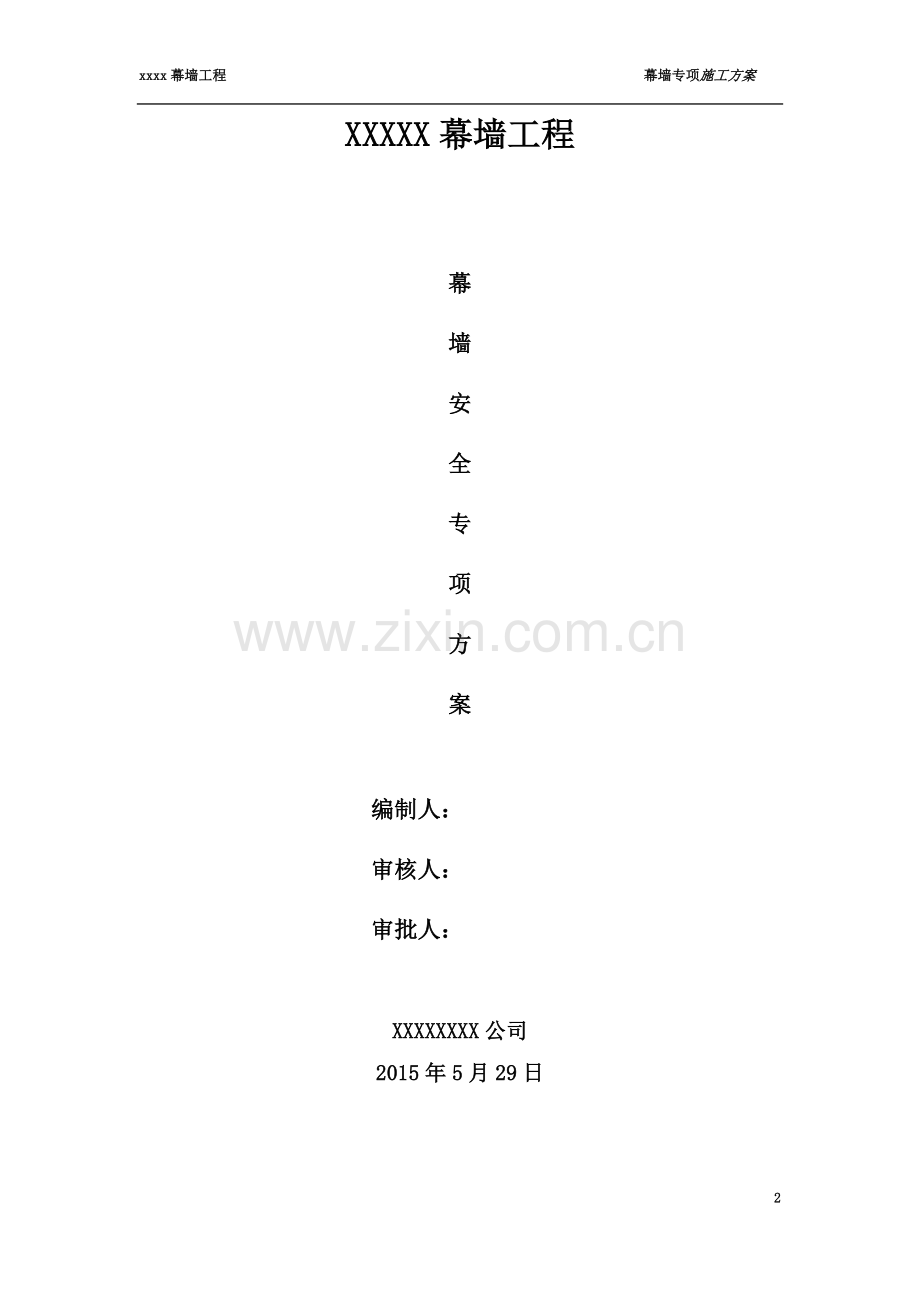

专家论证幕墙安全专项施工综合方案xxxx幕墙工程 幕墙专项施工方案 XXXXX幕墙工程幕墙安全专项方案编制人：审核人：审批人：XXXXXXXX公司2015年5月29日目录第一章 工程概况 5一. 工程概况第二章 幕墙设计简介 6一. 幕墙系统分布二. 各立面幕墙设计简介三危险性较大的分部分项工程概况四幕墙主要性能指标要求五幕墙主要材料的选用第三章 编制依据 15第四章 施工部署和施工计划 16一施工安装的基本条件确认二施工现场气候条件概述三施工管理目标及承诺四幕墙施工项目班子的配置五施工计划六总平面布置设计七施工现场用水用电计划八项目管理总体安排九施工总体进度计划第五章 施工工艺及方案 31一施工工艺流程二施工准备三测量放线四埋件安装五幕墙支承结构件安装六.钢结构制作与安装七防火层施工八防雷装置安装九半隐框玻璃幕墙玻璃安装工艺十明框玻璃幕墙玻璃安装工艺十一铝板幕墙、铝板雨棚加工和安装十二.铝合金玻璃地弹簧门制作和安装十三.玻璃采光顶施工第六章 安全生产、文明施工组织措施 69一.组织保障二.施工安全措施三主要分部分项工程安全防护措施及要求四.文明施工保证措施五.环境保护措施六监测控制第七章 确保工期的技术组织措施 135一施工进度保证措施二施工进度滞后抢救措施三抢工期措施第八章 质量管理 142一.质量管理体系二.保证质量的管理措施三.主要质量保证技术措施四.材料质量管理五.幕墙制作质量保障六.成品、半成品的保护七.工程材料检测计划八.质量通病防治措施九.质量资料档案管理第九章 应急预案 154 一.现场应急救援小组的架构二.突发事故的应急响应三.突发事件应急预案及预防措施四.恢复生产及应急抢险总结第十章 相关图纸及附件 182第一章 工程概况和编制说明一、 工程概况1. 工程名称：XXXXX2. 工程地点：XXXX3. 建设单位：XXXX4. 建筑设计单位：XXX5. 幕墙设计单位：XXXXX6. 施工单位：XXXX7. 幕墙施工单位：XXXX8. 监理单位：XXXX9. 设计等级要求：结构设计使用年限25年，建筑耐火等级 一级，二类防雷建筑物。10. 工程概述：本单位施工的内容由A座写字楼、B座酒店以及E座裙房(P轴、N轴中心线往南)三部分组成。结构形式为：A、B座为框架核心筒结构、E座为框架剪力墙结构；建筑最大标高74.95m，A座7-17层，B座7-17层，E座裙房1-6层。建筑场地四周砖砌围墙构成了封闭施工区，消防道路为混凝土路面，整个施工场地平整、宽敞，经土建混凝土运输车辗压密实，无下陷问题。在A座、B座各有一个人货电梯，所有的玻璃、铝板、玻璃幕墙的次龙骨、铝板幕墙的次龙骨、铝合金百叶、后置件、施工设备及部分幕墙主龙骨可利用人货梯完成垂直运输。对于面积较大的铝单板，人货梯不能运输的，全部用人力从楼层内的楼梯运输。临时材料堆放在南面近路边处，与建筑群体最近距离为30米。第二章 幕墙设计简介一、幕墙系统分布1.本工程主要包含玻璃幕墙、铝板幕墙、屋顶层铝合金格栅、铝板雨篷、铝合金门窗，空调百叶，其主要位置为：序号名 称位置1屋顶层铝合金格栅屋顶层2玻璃幕墙东西南北立面与铝板幕墙交错3铝板幕墙东西南北立面与玻璃幕墙交错4铝合金门窗裙楼一、二层一圈5空调百叶A、B座东西立面以及裙楼各立面6铝板雨棚裙楼南立面二层顶7采光顶裙楼顶二、各立面幕墙简介1.各立面简介A座、B座各立面构造形式基本相同，各立面横向铝板幕墙与玻璃幕墙逐层分布，大部分部位为一层1.4米高的铝板幕墙，一层2.2米高的玻璃幕墙逐层分布。东立面、西立面15F-7F,1/1-D轴到1/1-C轴位置幕墙整体向室内后退，同时此部位的玻璃幕墙高度变为3.35米，中间为0.25米的铝板装饰条；7F-14F，1/1-D轴到1/1-C轴位置幕墙整体向室内后退，同时此部位的玻璃幕墙高度变为2.65米，中间为0.95米的铝板幕墙。东立面、西立面1-B轴到1-C轴和1-E轴和1-F轴位置装有空调百叶。玻璃幕墙最大分隔尺寸为1655*1150，重量约59 KG；铝板幕墙最大分隔尺寸为1655*1150，重量约13KG。A、B座屋顶层为一圈铝合金格栅，采用200*100*3mm的铝合金方管安装，横向分隔尺寸为2米，在屋顶层搭设好4.1米高支撑杆吊篮后再施工。E座裙楼玻璃幕墙和铝板幕墙相互穿插，一层安装地弹簧门。除与B座相接的南立面外，其他各立面都有广告牌（其他单位施工）。广告牌四周采用铝板收边收口。采光顶采用钢结构安装，220系列驳接爪，面板为8+1.52PVB+8mm钢化夹胶玻璃。南立面二层顶有一圈铝板雨棚。2.幕墙工程量幕墙面积及主要形式：最高建筑标高74.95m，总面积约28000.00。其中半隐框玻璃幕墙652、明框幕墙8723、铝单板幕墙11296、地弹簧门169、铝合金格栅百叶2111、铝板雨棚1911、玻璃雨棚469、采光顶270、不锈钢玻璃栏杆50m、铝合金装饰线条2780m。三、危险性较大的分部分项工程概况1.外玻璃幕墙、铝板幕墙等施工位置较高：铝板幕墙高度69.8米,玻璃幕墙71.3米。施工花样多:铝板幕墙和玻璃幕墙穿插，并伴有铝板造型、收边及开启窗较多。本地区风力较大，阴雨天气较多，对高空作业及施工用电要求较严。2.裙楼采光顶部分玻璃采光顶：角码安装、钢龙骨安装及焊接、钢龙骨防腐、玻璃安装等工序为安全控制重点。3.铝单板雨棚部分 铝板雨棚位于裙楼的南立面，在二层顶位置向外挑出，吊篮无法直接施工，需使用活动脚手架施工，需特别注意活动脚手架使用时的安全。4.后置埋板安装后置埋板采用总包现有脚手架进行安装，需注意施工时的防火安全。5. 铝合金格栅铝合金格栅分布在A座、B座的楼顶位置，施工高度达到74.8米，使用4.1米高支撑杆吊篮安装，高空中防风、防坠落为控制重点。四、幕墙主要性能指标要求1、抗风压性能：抗风压变形系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力,具有为保证幕墙的强度与刚度。风荷载标准值按照玻璃幕墙工程技术规范及建筑结构荷载规范确定。幕墙强度要求；幕墙刚度要求铝质龙骨满足相对挠度L/180，钢质龙骨满足相对挠度L/250，钢桁架满足相对挠度L/400，四边支撑玻璃的挠度限值按其短边边长的1/60采用。设计值为GB/T15227的规定的风荷载标准值。本工程主要幕墙应达到的性能等级如下：幕墙最大标74.95m，对应风荷载标准值Wk =2.01KPa，即风压变形性能为 2 级； 本工程主要幕墙应达到的性能等级如下： 幕墙最大标高74.95m，抗风压性能为： 位置结构类型墙角区性能等级墙面区性能等级面板19721.512支撑结构1.8421.4112、水密性能:水密性能系指在风雨同时作用下，幕墙透过雨水的能力。因我国地区气候差异较大，根据不同的气候条件我们在确保幕墙不发生雨水渗漏的前提下把室内外空气压力差作为幕墙防雨水渗漏性能的衡量指标，并按幕墙固定部分和开启部分分开制定分级标准。本工程水密性 3 级。水密性能分级指标应符合下表的要求：分级代号12345分级指标值固定部分500P700700P10001000P15001500P2000P2000P/Pa可开启部分250P350350P500500P700700P1000P10003、气密性能：气密性能指标应符合GB50176、GB50189、JGJ132-2001、JGJ134、JGJ26的有关规定，并满足相关节能标准的要求。一般情况下可按下列表确定：地区分类建筑层数、高度气密性能分级气密性能指标小于开启部分qL(m3/mh)幕墙整体qL(m3/mh)夏热冬暖地区10层以下22.52.010层及以上31.51.2其他地区7层以下22.52.07层以上31.51.2 开启部分气密性能分级指标qL应符合下表的要求：分级代号1234分级指标值qL(m3/mh)4.0qL2.52.5qL1.51.5qL0.5qL0.5幕墙整体（含开启部分）气密性能分级指标qA应符合下表的要求：分级代号1234分级指标值qA(m3/mh)4.0qA2.02.0qA1.21.2qA0.5qA0.5本工程气密性能 3 级。4、平面内变形性能： a）建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。在非抗震设计时，指标值应不小于主体结构弹性层间位移角控制值；在抗震设计时，指标值应不小于主体结构弹性层间位移角控制值的3倍。主体结构楼层最大弹性层间位移角控制值可按下表规定执行。本工程主体为框架-剪力墙，幕墙取主体单层弹性层间位移限值的3倍，即为3（1/800）1/267，对应平面内变形性能为 2 级。b）平面内变形性能分级指标r应符合下表的要求：分级代号12345分级指标值rR1/3001/300r1/2001/200r1/1501/150r1/100R1/100注：表中分级指标为建筑幕墙层间位移角。5、 热工性能： 建筑幕墙传热系数应按GB50176的规定确定，并满足GB50189、JGJ132-2001、JGJ134、GJ26和JGJ75的要求。玻璃（或其他透明材料）幕墙遮阳系数应满足GB50189和JGJ75的要求。幕墙传热系数应按相关规范进行设计计算，幕墙在设计环境条件下应无结露现象；对热工性能有较高要求的建筑，可进行现场热工性能试验。本工程幕墙传热系数分级指标K应为 透明玻璃幕墙部分为 5 级；非透明铝板幕墙部分为 8级；分级代号12345678分 级 指 标 值K/W/(m2k)K5.05.0K4.04.0K3.03.0K2.52.5K2.02.0K1.51.5K1.0k1.0注：8级时需同时标注K的测试值玻璃幕墙的遮阳系数应符合：遮阳系数应按相关规范进行设计计算。本工程幕墙遮阳系数分级指标SC应为 6 级。玻璃幕墙的遮阳系数分级指标SC应符合下表要求:分级代号12345678分 级 指 标 值SC0.9SC0.80.8SC0.70.7SC0.60.6SC0.50.5SC0.40.4SC0.30.3SC0.2SC0.2注1：8级时需同时标注SC的测试值注2：玻璃幕墙遮阳系数=幕墙玻璃遮阳系数外遮阳饿遮阳系数（1-非透光部分面积/玻璃幕墙总面积）五幕墙主要材料的选用主要材料设备符合相应招标文件规定及施工规范的要求。1. 铝型材 1）本工程采用优质高精级铝合金型材6063-T5，立柱分为120和140两种，120铝合金立柱用于主楼跨度3.6m位置，横梁65，140铝合金立柱用于裙楼跨度5m位置，横梁100。质量符合铝合金建筑型材GB5237-2008中规定的高精级。2）室外可见部分表面为氟碳喷涂处理。氟碳涂层厚度：平均厚度t40m，局部厚度t34m。室内可见部分表面为粉末喷涂处理。粉末涂层厚度：40t120m。其他非外露部分为阳极氧化处理，t15m，局部厚度t1234m，膜层级别为AA15。型材颜色按建筑设计要求。3）保证装饰表面的耐候性能，与结构胶接触部位采用阳极氧化或表面不作处理，加工精度均符合高精级。铝合金表面光洁，色泽一致，不易剥落，易清洁，耐久性好。2. 玻璃1) 选用符合设计及规范的优质玻璃。2) 所有玻璃外观质量和技术指标，符合现行标准平板玻璃GB11614的有关规定，玻璃的外观质量和技术指标符合国家现行标准建筑用安全玻璃 第2部分：钢化玻璃GB15763.2-2005及中空玻璃GB/T11944-2002等有关规定。3) 玻璃幕墙用玻璃的可见光反射率不大于0.30，临街面玻璃反射率不大于0.16；玻璃K值为K2.0W/m .K;遮阳系数为0.38 ;露点TdTg,in=11。 4）玻璃规格、型号：序号材料名称规格型号备注1中空钢化玻璃6(Low-E)+12A+6mm中空钢化玻璃(外片超白)用于幕墙、门窗2夹胶钢化玻璃8+1.52PVB+8mm钢化夹胶玻璃用于雨棚、采光顶3中空钢化夹胶玻璃6（Low-E）+12A+6+1.14pvb+6mm中空钢化夹胶玻璃用幕墙栏板部位4中空钢化玻璃6(Low-E)+12A+6mm中空玻璃用于每层消防救援窗口玻璃5单片钢化玻璃12mm单片钢化玻璃用于地弹门6中空钢化夹胶玻璃6+1.14pvb+6(Low-E)+12A+6mm中空钢化夹胶玻璃用于临街面幕墙5） 玻璃周边进行机械磨边倒角处理，倒棱宽度不应小于1mm。6） 所有使用的玻璃不得有气泡、水气、空气洞、刮痕或其它缺点。3.铝单板1）选用符合设计、规范要求的国产优质产品。2）室外铝板选用2.5mm厚单层铝板（3003牌号），铝板外表面采用氟碳喷涂处理，氟碳涂层平均膜厚不小于40m，保证装饰表面的耐候性能，质量满足YS/T431、铝幕墙板板基YS/T429.1、铝幕墙板 氟碳喷漆铝单板YS/T429.2要求, 幕墙材料力学性能按金属与石材幕墙工程技术规范JGJ133-2001中第5.3条的有关规定进行。4.钢材1）选用国产优质产品，性能及技术要求符合相关规定要求。2） 所有钢型材材质为Q235B，外露表面氟碳喷涂处理，不外露表面采用热镀锌处理。 3） 现场焊接处，除净焊渣后刷两道红丹防锈漆后再刷一道银粉漆。 4）铝板幕墙立柱采用70*50*4mm热镀锌矩形钢管，横梁5#热镀锌角钢。 5. 不锈钢材料幕墙用不锈钢材，为保证防腐性能，材质为奥氏体不锈钢,室内不锈钢材质为奥氏体不锈钢304，室外不锈钢采用材质为奥氏体不锈钢316，质量应符合现行国家标准、行业标准不锈钢冷扎钢板GB/T3280-2007，暴露于室外或处于高腐蚀环境的不锈钢承重构件（包括背栓）的镍含量应当不小于12%；非外露的不锈钢构件的镍含量应当不小于10%。6. 硅酮结构胶、密封胶1) 选用符合设计、规范要求的国产优质胶类产品。2) 性能要求名 称项 目标准要求幕墙用硅酮密封胶中性固化，符合GBT 14683-2003标准密度（规定值1.5g/cm3）0.1挤出性mL/min80适用时间h3表干时间h6完全固化时间d14下垂度（N型）mm0低温柔性-30邵氏硬度26极限拉伸强度Mpa1.4撕裂强度（B模）N/mm3.8定伸粘结性（定伸160%）粘结和内聚破坏面积5%热-水循环后定伸粘结性（定伸160%）粘结和内聚破坏面积5%水-紫外光照射后定伸粘结性（定伸160%）粘结和内聚破坏面积5%幕墙用硅酮结构胶双组分，中性固化无龟裂外观无变色表干时间h3名 称项 目标准要求幕墙用硅酮结构胶初步固化时间d3完全固化时间d7邵氏硬度26极限拉伸强度Mpa0.7撕裂强度（B模）N/mm4.7耐热性（150、168h）无变化下垂度（N型）2.4拉伸粘结强度（与玻璃、铝材、石材等基材）（H型）Mpa0.7拉伸粘结伸长度（与玻璃、铝材、石材等基材）%100粘结剥离强度（与玻璃、铝材、石材等基材）N/mm5.6浸水粘结剥离试验（与玻璃、铝材、石材等基材）浸水168h胶与基材无剥离紫外光照射粘结剥离试验（与玻璃、铝材、石材等基材）168h胶与基材无剥离7.五金配件和紧固件1）选用符合设计、规范的国产优质五金配件产品。2）本工程中五金件满足紧固件机械性能 不锈钢螺栓、螺钉和螺柱GB/T3098.6和紧固件机械性能不锈钢螺母GB/T3098.15的规定，牌号为A2-50，螺纹连接的公差配合及构造符合GB/T20666-2006有关标准的规定，幕墙主要五金配件的使用寿命应满足设计要求；紧固件规格和尺寸应有足够的承载力和可靠性。8、玻璃幕墙的防火材料，采用难燃烧防火岩棉板；防火防潮材料外采用铝箔或塑料薄膜包装。保温防火材料的选用严格按照公安部公通字（2009）46号文要求。9、其它：橡胶制品采用三元乙丙橡胶，密封胶条为挤出成型，橡胶块为压膜成型，并符合现行国家标准建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料HB/T3089及工业用橡胶板GB/T5574的有关规定。稍氏硬度为705并具有20%至35%的压缩度。性能符合建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范GB19711、中空玻璃用弹性密封胶JC/T486和建筑窗用弹性密封剂JC/T485中的有关规定。低发泡间隔双面胶带选用中等硬度的聚胺基甲酸乙脂低发泡间隔双面胶带，填充材料采用聚乙烯发泡材料，密度不大于0.037g/cm3。第三章 编制依据1. XXXXX招标文件、招标答疑文件、合同条款及施工图2.国家有关工程建设技术法规、标准、规范和工程技术管理的规定3.幕墙相关的设计标准及技术规范建筑幕墙GB/T 21086-2007建筑外墙清洗维护技术规程JGJ 168-2009建筑装饰装修工程质量验收规范GB50210-2001建筑设计防火规范GB500162006建筑钢结构焊接技术规程JGJ81-2002建筑用安全玻璃：钢化玻璃GB15763.2-2009建筑施工高处作业安全技术规范JGJ8091建筑施工安全检查标准JGJ5999安全带国家标准GB6095施工现场临时用电规范JGJ462005建设工程施工现场消防安全技术规范GB50720-2011第四章 施工部署和施工计划一施工安装的基本条件确认1.由总包提供必要的施工用水、用电接驳点，并保证正常供水和供电，为幕墙进场施工提供方便并负责提供必须的施工、库房、材料临时堆放场地。现场由总包统一管理。序号项目施工条件说明1施工用电总包提供必要的施工用电接驳点，并保证正常供电。2施工用水总包提供必要的施工用水接驳点，并保证正常供水。3道路为确保现场施工道路畅通，总包将合理安排各分包单位的施工顺序、设备、材料进场时间、车辆流量控制。项目部予以配合。4场地进场施工前，向总包提出办公，施工及材料加工，堆放所需场地面积、部位，总包合理安排施工场地。不乱搭临建；并制定严格的管理制度，切实按制度要求执行。5测量放线总包提供现场轴线测量、标高测量等书面材料，并在每层设置标高控制点和轴线控制点，各分包单位根据自己需要引测，并核对本专业图纸与总包图纸相关联的尺寸、标高等是否统一。6垂直运输总包提供的垂直运输工具。7施工脚手架本工程外立面用吊篮施工，顶层机房及裙房局部用活动脚手架。8施工管理配合总包进行统一管理和协调，包括安全、消防、环保、文明施工管理。2.加工厂使用设备已全部准备到位，随时可以生产、加工。施工现场所需的机械设备也已全部到达施工现场。3.预埋件已全部安装到位，有偏差、漏埋的采用后置埋板安装。4.现场脚手架拆除完毕后，使用吊篮安装。二施工现场气候条件概述杭州总的气候特点：四季分明、季风明显(秋冬多偏北风、春夏多偏南风)、冬暖夏凉；全年多大风，春季多海雾、夏秋多台风等。杭州常见灾害性天气有大风、台风、寒潮、暴雨、雨雾、连续阴雨、长期连续干旱等。三施工管理目标及承诺1、质量目标及承诺质量等级：合格。承诺确保本工程质量等级达到合格标准。2、工期目标及承诺计划6月1日开始正式施工，XXXX前大面结束施工，2XXX竣工交付。计划工期XXX日历天（开工以接到发包人开工通知为准，以通过发包人组织的竣工验收为止）；同时满足施工总体进度安排。3、安全、文明施工目标及承诺将严格按照浙江省级安全文明施工标准化示范工地、杭州市级安全文明施工标准化示范工地组织施工，切实落实承包人提交的安全施工规划、方案、预案和措施，执行发包人及监理人关于安全生产的要求和指示。项目部将执行职业健康安全管理体系OHSAS18000的要求，在项目施工过程中必须始终坚持“安全第一，预防为主；安全生产，警钟长鸣”的安全管理方针，达到安全生产的目标，施工中达到无伤亡、无重伤、无火灾、无中毒、无坍塌的目标，杜绝重大安全事故的发生。4、环境保护施工目标及承诺现场施工、材料及环境应满足绿色建筑施工要求，现场生产及生活临时排水系统应接入总包指定排水系统，施工范围产生的垃圾自行清运到总包指定的倾倒地点。将严格按照环境管理标准ISO14001的要求，保持污水排放、废弃物排放无污染、无火灾，无爆炸事故、节能降耗。四、幕墙施工项目班子的配置1.管理人员配置如下：序号姓名性别年龄职称专业专业年限职务12345672.职责分工与权限1）项目经理对工程全面负责，在施工现场具有绝对的领导权力，全面负责现场施工质量管理、安全管理、进度管理、现场文明施工管理，对于现场的资金、材料、人工进行合理的安排，根据工程具体施工进度情况有权合理调配资金。a)制定现场施工组织设计方案。b)与甲方、监理、各施工单位协调并做好施工准备。c)协调公司设计、供应、生产等各部门的进度，负责本工程的安装质量及施工进度。d)参加每周工地现场总包协调会，做好记录并解决问题。e)制定现场安装方案，并将现场情况每周以书面形式反映给总经理。f)配合总包做好安全管理工作。2） 项目技术负责人a)对工程技术和质量方面负责。b)定期将工程上发生的技术质量问题向项目经理汇报，并着手提出解决方案，贯彻于施工中。c)解决工程技术中的疑难杂症。d)经常检查工程安全、质量。e)经常检查用于工程使用材料质量。3）施工员 a)做好前期施工准备和后期保养项目工作，使工期如期完成。b)制定现场施工进度计划并调整进度计划。c)负责与甲、土建协调并对交叉施工及产品保护负责。d)协调公司各部门及起其它分包商的工作，对本工程的安装质量及施工进度负责。e)合理安排到达现场的材料、施工人员及施工准备，协调项目经理做好工作。f)参加每周工地现场总包协调会，做好记录并解决问题。g)制定现场安装方案，并将现场情况每周以书面形式反映给项目经理。h)准备工程进度报告。4)质检员a)根据本工程的技术文件、图纸和行业标准、企业标准进行现场产品检验。b)对上岗人员进行质量标准培训及考核。c)对进场的成品、半成品的保护措施的检查。d)负责对半成品、材料进场检查，不合格品不准进场。e)在安装工程中，对检验不合格的安装部分有权作出返工或停工的决定。f)配合项目经理与监理公司、质监站完成分部工程及整体工程的质量验收工作。5)安全员a)熟悉当地政府和业主及总包单位的有关安全方面的规章制度并贯彻执行。b)配合总包做好现场安全工作。c)制定并监督执行安全制度及安全操作规程。d)对上岗人员进行安全培训、考核、不合格者不许上岗。e)负责对特殊工种（例如电焊工、电工等）是否持证上岗进行检查，无证不准上岗。f)对现场环境、安全状况及时掌握，落实必要的安全保护器具。g)对现场施工设施和设备、防火设施、人身安全设施等进行日常检查，发现隐患及时解决。6)资料员a)负责整个工程的资料管理。b)负责整个工程ISO检查及施工中资料的交接、整理、存档工作。7)材料员a)负责制定现场材料供应计划。b)对进入现场的材料进行清点、保管、发放。c)负责现场材料的安全措施及现场文明施工。d)提出各中材料的补缺情况，并及时催要材料。e)负责现场材料的成品保护。f)负责材料运输工作。五、施工计划1. 施工技术准备1)、组织相关人员全面熟悉施工图纸，并进行自审。对图上存在的问题、错误、矛盾进行记录、汇总。2)、对施工要点、难点部位、进行研讨，制定措施。3)、进行图纸会审，作好记录。4)、作好各项材料、机械、半成品和劳动力计划。5)、制订各项管理制度，编制各项作业指导书。6)、进行多层次的技术安全、质量、文明施工、现场管理制度交底。2.设备计划要保证工程的施工工期，除了人的因素和材料的影响外，其机械设备是提高劳动强度的直接途径，也是工程质量的保障。机械设备的选择参照主要机械设备的需用量计划表。主要机械设备的需用量计划表序号机械设备名称型号规格数量产地制造年份额定功率(KW)生产能力用于施工部位备注1激光仪4502上海2012100加工2冲击电锤BX-1258日本20111.25100施工3抛光机JC-2004上海20120.4100加工4电焊机ZX7-3158上海20115KVA100施工5手电钻J12-1312杭州20120.75100加工6经纬仪3意大利2011100施工7喷枪D3-510中国2010100加工8兆欧表ZC25-36日本2012100施工9万用表XX-3608日本2012100施工10油标卡尺S2006上海2012100施工11角磨机H-M3003上海20130.7施工12手提切割机J3C-4004上海20130.85施工13吊篮ZLP-80050无锡2015施工3.施工材料计划1）我公司在材料样品确认后，立即进行主要材料采购工作。在施工现场具备施工条件时 ，即可将加工好的铝材、石材、玻璃等运到施工现场进行安装，严格按照进度计划的时间执行，确保工程如期完工。2）本工程主材，全部从有着良好合作关系的大型幕墙材料厂家采购，不仅能保证材料的质量，而且能保证材料的供货周期。3）合理地、科学地组织材料的加工、储备、运输等，按质、按量、如期地满足现场施工需要，保证施工正常、有序进行。4）按定额计划使用材料，加强运输、仓库、保管工作，加强材料限额管理和发放工作，健全现场材料管理制度，避免因材料损失、损坏而重新采购占用施工时间。5）公司在订货后，必要时派专人直接进驻材料厂家，掌握材料源情况，并协调早日发货，以保证及时回厂加工。本工程主要工程材料进场计划序号材料名称规格进场时间备注1后置埋板2钢材3铝型材4玻璃5铝板6铝合金格栅7胶水8地弹簧门4劳动力准备根据本工程的实际情况，以确保本工程的施工质量和施工进度。各施工班组进场前进行入场安全教育和技术交底，特殊工种持证上岗（特别是焊工），入场后迅速进入工作状态。根据该工程的工期要求和工作量，提前落实劳动力资源，做好劳动力的统筹安排，选用素质高、技术水平好的施工班组伍，做到既保证劳动力充足又不窝工，达到施工进度与施工成本的平衡。劳动力计划表 （单位：人）工种名称按工程施工阶段投入劳动力情况15年5月1日前15年5月1日到7月11日7月11日到12月31日16年1月1日到1月31日预埋作业10层以下施工全场施工收尾电工1221测量工4561普工412208安装工154015油漆工251电焊工1886打胶工105机械工1464管理人员8888各阶段总人数1956108495全防护用品的准备主要安全防护用品需用量计划如下安全防护用品需用计划表序号名称单位数量备注1安全帽顶1202安全带根1003手套双5004焊接面罩副305劳保鞋双250注：其余所需用脚手架、密目安全网、水平网、灭火器、安全警示标牌、水平防护杆等均利用现有的资源，由上级单位进行统一管理。六总平面布置设计1.现场布置原则序号布置原则1合理布置现场，规划好施工进出通道，限制材料两次搬运，提高劳动效率。2既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。3在允许的施工用地范围内布置，合理安排施工程序，将施工道口交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。4施工布置需整洁、有序，同时做好施工防噪措施，创建文明施工工地，减少对周围居民区的影响，工地应作为美化成都市的一个窗口。5场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。2.施工现场总平面路线布置规划1）、现场施工路线安排施工材料运输车辆将由主出入口进入施工现场，再沿着现场施工道路将材料卸在临时存放区内。运输车辆卸车后再由主出入口离开现场。2）、施工总平面布置图说明1）、本工程材料运输量大，主要材料在上海公司加工基地加工制作，其中部分运输到施工现场材料存放区存储根据现场施工。 2）、现场工房布置办公室一间，提供照明，预留传真机、电话机接口，提供对讲机、空调等所需的220V电源插座。提供堆放各类胶的仓库一间，需要坚固、防雨、防潮、干燥、通风、恒温。提供存放各类工具、配件等的仓库一间。办公室应有生活用水，进入清理阶段要有清洗幕墙所需的大量水源。3) 道路等基础设施已完善，现场满足施工条件；4）工地用水设施已完善，现场满足施工条件；5）工地用电布置，统筹安排，各单体每两层安装一个二级分电箱；6）动力用电与照明用电分开。严格按照施工现场临时用电安全技术规范JCJ46-2005的要求布设施工现场临时用电及供电系统。施工现场所有用电设备均由开关箱控制，实行一机一闸制，设漏电保护器，并设保护接零（或保护接地）。7）消防布置：在办公室、职工宿舍、材料库房和施工现场等设置灭火器，每处至少一组两只干粉灭火器。8）外墙施工全部采用吊篮，材料运输利用工地现场现有的垂直运输机械。3.施工现场总平面布置图4.现场临时设施的安全、文明生产要求1）进入工地自觉遵守各项规章制度。进入施工场所戴安全帽，穿醒目工作服，进入工地严禁吸烟。2)所有仓库均有牢固围护、防盗防窃，堆放整洁，胶类等易燃物品单独存放，备有足够有效的消防器材。3)现场材料堆放整齐，严禁乱堆乱放。4)严禁非电工人员对电箱、临时用电设备等进行拆卸、组装等工作。5)员工宿舍应坚持每天派人值班，打扫卫生，严禁随地大小便，违者重罚。6)对建筑废弃物、生活垃圾实行袋装化。7)严格执行公司安全文明施工保证计划，为创造文明标准化工地，责任制人，管理到岗。七施工现场用水用电计划考虑到幕墙施工用水、用电量不大，不再另行设水电供给设施，在幕墙施工过程中的用水用电，由总包预留出接驳位置，提供施工用水，施工用电从现有一级电箱中接出。1.1用水计划幕墙施工用水量不多。幕墙施工过程中不设用水设施。在幕墙安装完成后，进行淋水试验时采用消防用水管道供水。1.2.用电计划总包负责提供一级总电箱，由一级配电箱下口开始至施工点的线缆、配电箱由本单位负责。在仓库位置设置一台二级电箱，再从二级电
