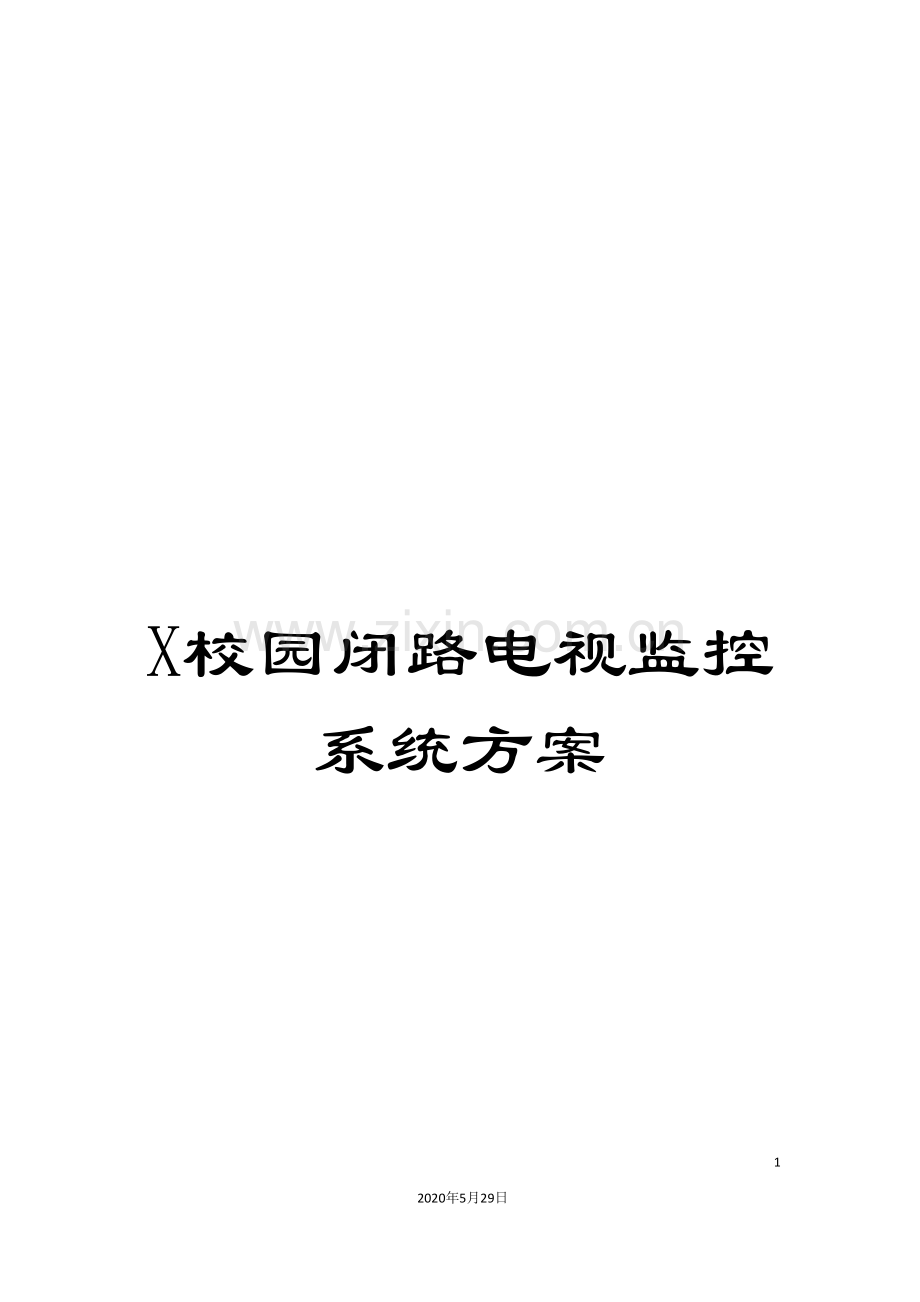

X校园闭路电视监控系统方案.doc

X校园闭路电视监控系统方案

34
2020年5月29日
文档仅供参考

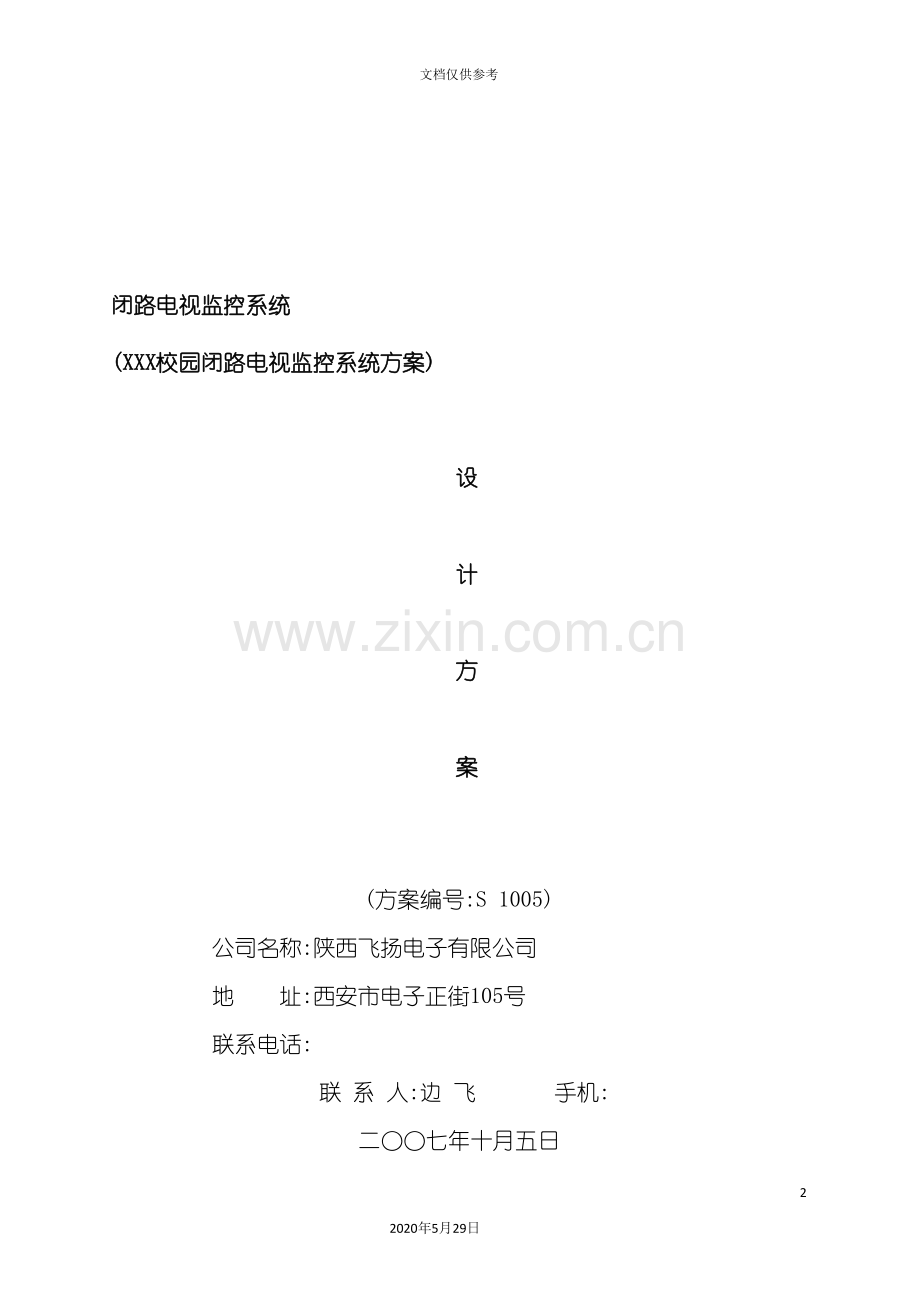

闭路电视监控系统
(XXX校园闭路电视监控系统方案)

设

计

方

案

(方案编号:S 1005)
公司名称:陕西飞扬电子有限公司
地 址:西安市电子正街105号
联系电话:
联 系 人:边 飞 手机:
二○○七年十月五日

1. 方案概述 3
2. 设计原则 4
3. 设计规范和依据 6
4. 系统功能和特点 7
5. 系统构成图、安装平面图 9
6. 价格清单: 10
7. 设备简介: 11
8. 售后服务及承诺 23
9. 公司业务: 24
10. 公司简介: 25
11.公司相关证件 26

1. 方案概述
近年来,随着科技的进步和经济的发展带来了整个社会生活水平的提高,校园的教学方式也发生了很大的变化,传统的手把手式教学已渐渐退出舞台,取而代之的是素质教学、室外教学、多媒体教学等方式;同时由于校园考试违纪作弊的行为越来越隐蔽化、作弊手段越来越技术化等现状,为了确保在每间教室作为考场时能减少人员的管理和保证考场在考试期间能有效的监考考生的情况,而且能在平时作为多媒体教室用,学校领导可经过系统对各班级的教学质量进行评估,建设一个多媒体闭路监控系统对整个学校的有关教室进行监控已势在必行。国家教委有关文件已明确表明,各省市地区拟定陆续在辖区内各大中小学校统一建立闭路电视监控系统。如陕西省教委已向陕西各市区教育主管部门等发出通知,在未来五年内将全面建立校园闭路电视监控系统等相关规定。
考场电视监控系统主要由前端考场内摄像设备、传输设备以及监控中心控制显示录像设备等三大部分组成。校方领导可随时经过前端摄像设备监视各教室内的教学状况;系统作为监考使用时,管理人员可随时发现考场异常情况,并采取必要的措施,有效监管考场作弊行为,保证考场纪律;而且,上级主管领导可经过因特网上权限登陆对每个教室进行远程实时监控;系统可实现互联网上的”家长开放日”和远程视频教学。让学生家长坐在家中就能够浏览自己子女在学习的实况以及科任老师授课的全过程,从而增加家长对学生学习生活的了解,提高校务工作的透明程度。

2. 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则:
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平;同时,系统的安装调试、软件编程和操作使用又应简便易行,容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,经过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,能够保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,能够消防、防盗、聚光系统实现联动,具有RJ-45网络通讯口,可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下,追求最优化的系统设备配置,以尽量降低系统造价。
7、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地,以便在系统中改造新的控制点;系统中还保留与其它计算机或自动化系统连接的接口;也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统经过中央控制系统对各子系统运行情况进行综合监控,时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平。

3. 设计规范和依据
1、<智能建筑设计标准>(GB／T 50314— )
2、<建筑智能化系统工程设计标准>(DB32/191-1998)
3、<城市住宅建筑综合布线系统工程设计规范>(CECS/119- )
4、<建筑与建筑群综合面线系统工程设计规范>(GB/T50311- )
5、<民用建筑电气设计规范>(JGJ/T16-92)
6、<民用闭路监视电视系统工程技术规范>(GB/50198-94)
7、<系统接地的型式及安全技术要求>(GB14050-93)
8、<安全防范工程程序与要求>(GA/T75-94)
9、<安全防范工程验收规则>(GA/T308- )
10、<工业电视系统工程设计规范>(GBJ 115)
11、<安全检查防范系统通作图形符号>(GA/74-94)
12、<消防联动控制设备通用技术条件>(GB 16806—1997)
13、<火灾自动报警设计规范>(GB50116-98)
4. 系统功能和特点
本着系统既要先进、实用、成熟、可靠,又要做到系统开放性、可扩展性好,兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理,使这些设备得以安全、可靠、高效地运行,最大限度地发挥智能管理的作用,创造安全、健康、舒适宜人和能提高工作效率的优良环境,节约能源,并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控,
1、系统具有以下功能:
CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制,以便对各种异常情况进行实时取证、复核,达到及时处理目的。
1)对视频信号进行时序、定点切换、编程。
2)察看和记录图像,应有字符区分并作时间(年、月、日)的显示。
3)接收电梯层楼叠加信号。
4)实现同步切换:电源同步或外同步。
5)接收安全防范系统中各子系统信号,根据需要实现控制联动或系统集成。
6)内外通信联系。
7)安保监视电视系统与安全报警系统联动时,应能自动切换、显示、记录报警部位的图像信号及报警时间。
8)电源控制
摄像机应由安保控制室引专线统一供电,并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决,如果系统采用电源同步方式的,则必须与安保控制室为同相的可靠电源。
2、系统具有以下特点:
H.264压缩技术
H.264 视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法,将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改进的DCT 变换并量化,在帧间采用1/2 象素运动矢量预测补偿技术,使运动补偿更加精确,量化后适用改进的变长编码表(VLC)地量化数据进行熵编码,得到最终的编码系数。
H.264标准压缩率较高,CIF格式全实时模式下单路占用带宽一般在几百左右,具体占用带宽视画面运动量多少而不同。缺点是画质相对差一些,占用带宽随画面运动的复杂度而大幅变化。
总之,本闭路电视监控是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
3、远程监控:
您在家中或在外出差;不论你身在何处,只要能连上INTENET网,就能实时监控您的工厂、办公室……等安装了本监控系统的场所。采用最新的视频流H.265技术,让您随身随地24都能监控自如。

5. 系统构成图、安装平面图

6. 价格清单:

序号
名称
型号
数量
单位
单价
总价
备注
监控主设备(A)
1
固定高清摄像机

4
只

高清固定枪机
2
自动光圈镜头

4
个

自动光线调整镜头
3
半球高清摄像机

23
个

高清小型半球
4
智能预置位恒速球

11
个

360度转动球
5
云台支架

11
只

吸顶式/壁装式支架
6
云台解码板

11
个

云台转动控制模块
7
云台电源

11
个

云台变压供电器
8
一体化变焦摄像机

11
只

高清可变焦摄像机
9
摄像机电源

27
个

摄像机变压供电器
10
摄像机支架

4
个

安装万向支架
11
摄像机护罩

4
个

防尘防雨护罩
12
数字网络硬盘录像机

3
台

高清DVD录像30天
13
14寸彩色监视器

6
台

图像显示器
15
BNC接头

160
个

视频线接头
16

总价

监控线材(B)
1
名称
型号
数量
单位
单价
总价
备注
2
专业视频线
SYV-75-5
600
米

用于老化线路改造
3
专业电源线
RVV2*0.75
200
米

用于老化线路改造
4
辅助材料

套

其它安装配件
5

总价

设备总价
1

安装费(C):(A+B)* %

2

维护费(D):(A+B)* %

3

税金(E):(A+B+C+D)* %

4
工程总价A+B+C+D+E:

7. 设备简介:
注:产品外型以实物为准。
l 硬盘录像机
型号:
品牌:
产地:
样图:

详细介绍:
型号

操作系统
Windows
压缩格式
H.264硬压
视频输入
16路全实时
录像速度
200帧/秒
系统分辩率
704*576 /384*288
画面分割
1、4、9、16
录像模式
手动、自动循环、报警驱动、移动侦测
云台镜头控制
能够
电源
220-230V
硬盘标配
250G
产品颜色
黑色、白色可选
基本功能:
*录像压缩比大,数据量在 100M/H至200M/H之间;
*多工操作,支持监视、压缩、录像、回放等同步工作;
*系统自动运行,录像和自检跳过损坏硬盘,支持无人职守;
*掉电保护录像资料,防止录像丢失;
*支持操作系统屏蔽、多用户权限管理和日志记录,提高系统安全性;
*支持控制多种解码器及矩阵;
*任意画面满屏显示和切换显示功能;
*实时显示系统工作的各类状态信息,显示画面叠加日期时间和字符;
*视频丢失、事件录像、硬盘状态和报警等信息提示;
*提供现场监听和监视抓拍功能;
*可调整监视图象画质;
*提供报警、移动、定时和手动等事件录像类型,支持预录像;
*录像分辨率可选 704*576 / 384*288
*可调整录像质量、画质、数据量和录像帧率;
*录像画面叠加日期时间和字符,支持画面局部遮蔽;
*支持多硬盘自动盘满循环录像;
*设置录像文件打包的时间间隔;
*适用环境:适用银行柜员制、保安监控、等其它要求音视频同步录制的场合

l 高清晰摄像机
型号:
品牌:
产地:
样图:

详细介绍:
型    号

成像元件
SONY 1/3″数码彩色 CCD
像    素
752(H)×582(V)
扫描系统
2:1 Interlace
水平解析度
420 TVL　　 　
最低照度
彩色 0.5 Lux/F1.2
同步系统
Internal/External
信噪比
≥48 dB　　
珈   玛
0.45
自动白平衡
On/Off
自动增益
On/Off
电子自动快门
1/50~1/10,000 sec. On/Off　　
背光补偿
On/Off
视频输出
1.0Vp-p 75 Ohm
镜头接口
C/CS　　
自动光圈
Video/DC
电　　源
DC12V/AC24V
功　　率
150 mA (Max. 500mA)
操作温度
-20℃~+60℃
尺　　寸
65(W)×63(H)×128(D)mm
重　　量
400g

l 镜头
型号:
品牌:
产地:
详细介绍:1/3 C/CS接口 6MM镜头固定镜头,可视范围:60度角。

样图:

l 一体化摄像机
型号:
品牌:
产地:
样图:

详细介绍:
型号

摄像元件
1/4”SonySuoerHADCCD
讯号系统
PAL制式
像素
752ｘ582 (横向ｘ纵像)
水平解像度
480线
最低照度
0.01Lux ｘ/加红外灯 OLux
同步系统
内同步
视频讯噪比
大于50dB﹙AGC Off﹚
内置镜头
22倍光学变焦
快门速度
1/50-1/100,00(秒)
视频输出
1.0Vp-p? 75
白平衡
自动跟踪白平衡
聚焦系统
自动聚焦模式
所需电源
DC12V
功率消耗
350mA
产品尺寸
60mmｘ60.3mmｘ101.1mm

l 彩色高清半球摄像机
型号:
品牌:
产地:
样图:(外型颜色:白色/黑色)

详细介绍:
* 1/3 SONY CCD
* 优质的画面图像
* 可选配镜头(3.6mm/6mm/8mm/12mm)
* DC12V 供电 方便的安装方式
型号

影像传感器
1/3" SONY CCD
分辨率
420TVL
最低照度
0.5Lux
像数
582(H)X502(V):PAL
自动电子快门
1/50~1/10.000sec.
额定电流
250mA
电源
DC12V
扫描系统
2:1nterlace
信噪比
≥48dB
自动增益
On/Off
背光补偿
On/Off
视频输出
1.0Vp-p75Ohm
镜头接口
C/CS
自动光圈
Video/DC
工作温度
-20°C~+60°C
l 红外彩色摄像机
型号:
品牌:
产地:
样图:

详细介绍:
* 红外照射距离:15M * 红外灯开启 0LU
* 防水型设计,室内/室外使用 * 优质的画面图像
* DC12V±10% * 内置镜头: 6mm.
* Water Resistance: IP65
型号

影像传感器
1/3"SONY 数码彩色 CCD
分辨率
420TVL
最低照度
0.5Lux/0Lux
信号制式
PAL/NTSC
功耗
3W(红外灯开启时)
电源
DC12V
扫描系统
2:1Interlace
信噪比
≥50dB
自动白平衡
On/Off
视频输出
1.0Vp-p75Ω
红外线波长
840nM
红外灯距离
15M
红外灯自动开关
夜晚/白天
镜头
6mm
电子快门
1/50~1/100.000 sec.
工作温度
-20°C~+60°C

l 红外彩色摄像机
型号:
品牌:
产地:
样图:

详细介绍:
* 防水型设计,室内/室外使用
* 红外灯开启 0LUX
* 1/3〞SHARP CCD
* 红外照射距离40M
* 优质的画面图像
* 内置12mm镜头
* 可选配镜头(6mm/8mm/16mm)
* DC12V 供电
型号

影像传感器
1/3" SONY CCD
分辨率
420TVL
最低照度
0.5Lux/0Lux(当红外灯开启时)
像数
PAL:752(H)X582(V)
额定电流
150mA(最大300mA)
电源
12VDC
扫描系统
2:1nterlace
信噪比
≥48dB
镜头
12mm
自动白平衡
On/Off
视频输出
1.0Vp-p75Ω
红外线波长
840nM
红外灯照射距离
40m
红外灯自动开关
夜晚/白天
电子快门
1/50~1/100.000 sec.
工作温度
-20°C~+60°C

l 智能恒速球
型号:
品牌:
产地:
样图:

介绍:
说明
全球室内外全方位云台
控制
内置解码器/可控制64个预置位
配套
带支架/不带恒温
大小
9"
外壳材料
ABS塑钢外壳
机芯材料
金属
水平转速
云台机芯水平旋转不得超过356°,否则导致内线缠绕引起故障
垂直转速
0°～ 90°/秒
转角
水平转角0°～356° 垂直转角0°～90°
工作环境温度
-25℃～+60℃
电源
AC24V/50Hz/60Hz
外型尺寸
190*75*70mm

l 17寸纯平CRT显示器
型号: 788DF
品牌:三星
产地:中国
样图:

详细介绍:
显示屏尺寸
19
点距
0.2mm
水平扫描
30 ~ 96 kHz
垂直扫描
50 ~ 160 Hz
最高分辨率
1920*1440@64HZ
推荐分辨率
1280*1024@85Hz、1600*1200@75Hz
带宽
250MHz
输入信号
RGB 模拟
输入信号连接/接口
15pin D-Sub+BNC
消耗功率
100W
外形尺寸
445 x 457.5 x 416 mm
产品重量
18.2kg
安规认证
TCO'03
随机附件
驱动, 手册,Highlight Zone III™,MagicTune™,Natural Color Pro™
其它性能
Windows /ME/XP/XP x64

注:其它资料请联系我施工队。
电话:、(边飞)
8. 售后服务及承诺
技术安全防范是保障财产和人员生命财产的重要措施,只有使系统时刻处于良好的工作状态,才能达到有效防范目的。要使设备处于完好的工作状态,除日常的维护保养外做好售后服务十分重要。
1、 设备验收合格后,我公司为所有设备提供一年免费保修(保修期:从供方完成所有项目的安装、调试,需方全面验收(终验)合格之日起计)及长期维修,配件更换服务,在免费保修期内,因设备质量或机件故障不能正常工作需要维修,所有因维修(包括更换设备)产生的费用均由供方负责。
　　2、 在保修期内,公司提供一年四次(每三个月一次)的定期检查保养服务。派技术人员到需方对所购买的所有设备进行免费检测,调试,维护工作。
　　3、 服务响应时间为24小时(销售公司所在地),如遇紧急情况,供方则保证在4小时内到达。 销售公司所在省内响应时间36小时,如遇紧急情况,供方则保证在12小时内到达。
　　4、 在保修期内,如设备因故障需维修供方在七个工作日内末能维修好,则免费提供同类型的设备供需方使用,直至设备维修好后才取回,如设备不能修复,则提供同一档次的设备给需方备用(只限因设备质量问题情况下执行)。
　　★ 保修条款
　　1、 保修期内,保修之产品如发生下列情况,我公司需按维修成本收取费用:
　　　(1) 擅自拆装或经非本公司维修点维修,更换了产品的任何部分。
　　　(2) 非正常操作、恶意毁坏等人为损坏或者意外天灾而损坏。
　　　(3) 产品机身号曾被涂改或除去。
　　　(4) 用户收到货时,若出现产品破损及无法正常运作的须在收货之日起一星期内向我公司提出。
　　★ 保外维修
　　对超过保修期的设备,需方可选择以下方式要求提供维修服务
　　1． 全年式维护服务:供方一次性收取全年的设备维护费(第一年设备维护费为设备购买时价的5%,以后每年递增1%)后,将继续提供设备的维护工作,而且此维修费已包括了维修期内的设备维修服务费,但不包括需更换零件的费用。
2． 单次式维修服务:供方每次根据不同设备的损坏程度,收取相应的维修费及零件费。

9. 公司业务:
Ø XXXXXXXXXXX监控系统

据各公司实际情况而定

10. 工队简介:
专 业 弱 电 施 工 队
——经营理念:您的信任就是我们最大的动力,我们的实力就是您最大的财富!
工队介绍
陕西专业弱电施工队是专业从事安防中的弱电工程施工,综合布线、监控报警、楼宇对讲、背景音乐、有线电视等等工程施工。对以上工程本施工队提供最满意技术支持、及施工路由的勘查和施工方案。本施工队成立于 ,由三位施工多年安防工程师带队的弱电专业施工队伍,有良好的职业素质和丰富的施工经验,形成了今天的一支突击弱电施工队。严格安照贵公司的技术要求和施工规范进行施工,服从分配管理人员的指挥和调动。我们凭借自身强劲的技术实力及施工力量,良好的服务信誉和积极的进取精神,为广大客户提供最优质的服务,自本施工队多年从事监控、报警、网络、闭路电视等等施工以来,深受广大客户的认可、信任与支持,业务范围涉及到政府机关、学校、酒店宾馆、企业、工厂、小区、交通、别墅等等,针对当前社会安定的需求以及企业发展的需要,施工队将全方位的为各单位、器材商、工程商及从事弱电的人员施工服务以及承包工程质保期内的所有售后服务。

　　 本施工队有着丰富的弱电工程布线、器材安装及管线的明暗铺设经验,并免费为大家提供行业中常见的摄像机、DVR、报警器管线、五金、辅助材料当前性价比很高的产品,从而保证了共同进步的经营宗旨。
