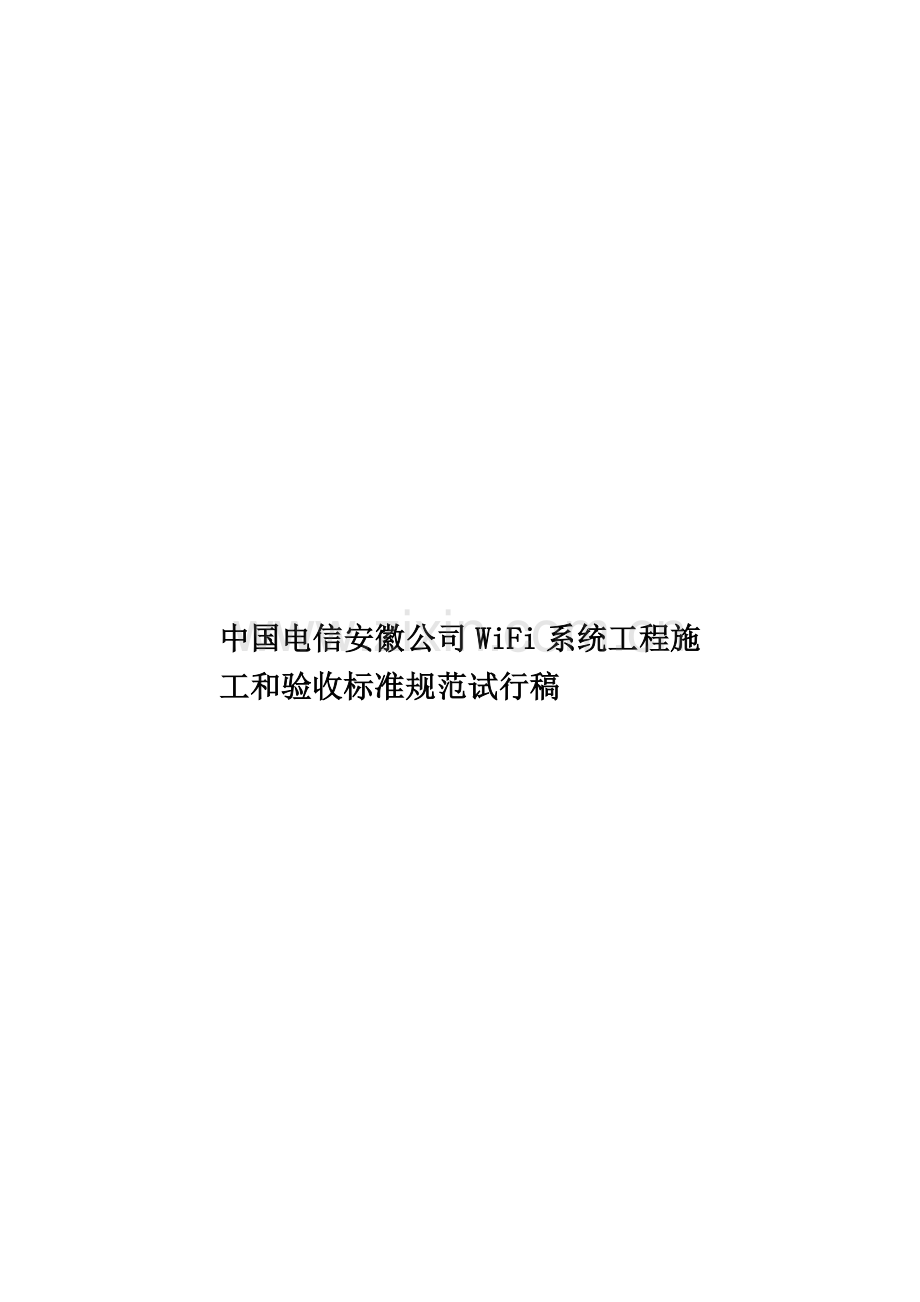

中国电信安徽公司WiFi系统工程施工和验收标准规范试行稿

中国电信安徽公司
WiFi 系统工程施工和验收规范
(试行稿
中国电信安徽无线网络优化中心
二零一一年七月
目录
一、总则 (1
二、规范性引用文件 (2
三、施工前的检查 (3
(一无线侧施工环境要求 (3
(二核心侧机房施工环境要求 (3
(三设备及器材检验 (4
四、施工规范 (5
(一电缆走道(或槽道安装 (5
(二核心侧机房设备安装 (5
(三AP设备安装 (6
(四POE设备安装 (7
(五无源器件的安装 (7
(六天线安装 (7
(七线缆布放 (8
(八标签 (9
五、施工自检 (11
六、工程验收规范 (12
(一工程验收流程 (12
(二器件及材料数量的验收 (12
(三W I F I 性能验收 (13
(四不予通过情况 (17
(五验收文件和组织 (17
七、验收表格 (19
八、工程照片要求 (20
(一质量控制点照片要求: (20
(二其它要求 (20
一、总则
WiFi 系统的工程安装、施工质量检查、随工检验和工程竣工验收等工作的技术要求,制定本规范。
WiFi 系统工程的施工和验收。
系统工程的安装方式、技术要求及各种设备规格型号应按相关要求执行。
,施工单位应严格执行本规范,加强施工质量检查工作,确保工程的施工质量。建设单位应通过工程监理(或建设单位的随工代表依据本规范和工程设计要求,加强对工程建设的施工技术监督工作,并组织随工检验。
,其技术规定不得与本规范相抵触,出现矛盾时应以本规范为准。
,对不符合要求的项目,应查明原因,分清责任,进行整改。凡由施工单位造成的,应由施工单位负责返修至合格为止。
、清晰、齐全。
、规范相抵触时,应按国家标准、规范的规定办理。
。
二、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡注明日期的引用文件,其随后所有的修改单(不包括勘误的内容或修订版均不适用于本标准,但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡未注明日期的引用文件,其最新版本适用于本标准。
《中国电信室内无线综合分布系统施工验收规范(暂行》(编号:DXJS1005-2005
《中国电信安徽公司室内分布验收手册 》
《中国电信安徽公司室内分布施工及验收规范(》
《中国电信WLAN 系统工程设计规范(暂行》
《中国电信WLAN 系统工程施工及验收规范(暂行》
《电磁辐射防护规范》(GB8702-88
《通信工程建设环境保护技术规定》(YD5039-97
《通信局(站防雷与接地工程设计规范》(YD5098-2005 《电信设备安装抗震设计规范》(YD5059—2005
《邮电建筑防火设计标准》(YD5002-94
《电信专用房屋设计规范》(YD/T5003—2005
《邮电部基本建设工程验收办法》(邮部字(199654 号文
《通信电缆——无线通信用50Ω泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆》(YD/T1092-2004
《中国电信WiFi 热点接入设备技术规范(,暂行》
《中国电信安徽公司WiFi热点覆盖建设指导意见(试行稿》
三、施工前的检查
(一无线侧施工环境要求
、楼板、墙壁等不得渗水。
。
,照明系统已能正常使用。
,无阻挡。
。
(二核心侧机房施工环境要求
《电信专用房屋设计规范》,相关建筑工程应已完工并验收合格,机房墙壁及地面已充分干燥,门窗闭锁应安全可靠。
《邮电建筑防火设计标准》(YD5002-94的有关规定,机房内消防管、烟感温感探头已安装完备,并能提供使用。机房内及其附近严禁存放易燃易爆等危险物品。
,接地电阻值符合《通信局(站防雷与接地工程设计规范》的要求。
、楼板孔洞、穿墙孔洞的数量和位置尺寸等应符合工程设计要求。楼板预留孔洞应配有安全盖板。
、空调等设施应已安装完毕,并能提供使用。
,机房照明系统能正常使用。机房的照明灯具设置应符合工艺设计的要求;室内、走廊都应配备应急照明和疏散指示标志,疏散用的应急照明装置地面最低照度应符合设计要求。
,不同电
,具体应满足《电信专用房屋设计规范》内的相关内容。
《电信专用房屋设计规范》要求。
,地槽的走向路由、规格应该符合相关要求,地槽盖板坚固严密,地槽内不得渗水。
,每米水平误差小于等于2mm,板块支柱接地良好,接地电阻值和防静电设施应该符合YD/T5003—2005《电信专用房屋设计规范》或设备技术说明书的要求。
(三设备及器材检验
,应符合下列要求:
主要设备必须全部到齐,规格型号符合相关要求,无受潮和破损现象。
主要材料的规格型号应符合相关要求,其数量应能满足连续施工的需要。
核实到货硬件设备和软件的型号、数量与设备清单是否一致,并确认设备清单与合同和设计中的设备清单是否一致,对于缺少的设备或材料,必须要求设备材料供应商予以补齐,检验后应提供完备的检验报告。
。当器材型号不符合原工程设计要求而需作较大改变时,必须征得设计和建设单位的同意并办理设计变更手续。
、受损或变形等现象,如不符合相关标准要求时,应做好记录,同时通知供货单位及时解决。
四、施工规范
(一电缆走道(或槽道安装
(或槽道的位置、高度应符合相关标准要求。
(或槽道安装应根据建筑物的实际情况和业主的要求,原则上按照布放、安装规范进行的基础上,利用建筑物内的装修夹板和装修天花板做隐蔽,尽量不外露布放。
,无明显扭曲和歪斜,横铁安装位置应满足电缆下线和做弯要求,横铁排列均匀。
,无明显起伏和歪斜现象。
。
、终端加固角钢的安装应牢固、端正、平直。
,沿墙垂直电缆走道应与地面垂直。
(螺帽紧固后余留 5mm 左右。
,刷漆均匀,不留痕,不起泡。
(二核心侧机房设备安装
。如有设备的安装位置需要变更,必须征得设计和建设单位的同意,并办理设计变更手续。
、牢固,不允许悬空放置。
,机架应垂直,允许垂直偏差应≤3 mm。
,相邻机架的缝
YD5059—2005《电信设备安装抗震设计规范》和工程设计要求。
(三AP 设备安装
AP 安装
AP安装于室内时,必须遵从以下原则:
A P 安装位置必须符合相关计要求。如有AP 的安装位置需要变更,必须征得设计单位和建设单位的同意,并办理设计变更手续。
室内温度、湿度不能超过AP 工作温度、湿度的范围。
当AP 安装在弱电井内时,应做好防尘、防水和防盗等安全措施,并保持通风良好、工作环境清洁。
当AP 壁挂安装在大楼墙面上时,必须做好防盗措施。
当AP 安装在天花板上时,必须用固定架固定住,不允许悬空放置或直接扔在天花板上面。如果天花板高度高于6m,一般不宜采用天花安装方式。
A P 安装时必须牢固固定,不允许悬空放置。
A P 的安装位置必须有足够的空间以便于设备散热、调试和维护。
如AP 安装位置的四周有无绳电话、变压器之类的干扰源等,则AP 应至少离开此类干扰源2~3 米。
AP 安装
A P 安装位置应符合相关标准要求。
A P 必须进行防雷、防盗、防水、防晒,所有连接走线应做防感应雷处理。并在进出AP 位置做好严格的防水密封措施。
A P 表面垂直于水平面,未接线的出线孔应用防水塞封堵。
为了使AP 的有效功率达到最大,AP 安装时应尽可能靠近其发射天线。
A P 如放置于防水箱内,箱体要保持通风以利于设备的散热。
箱体可安装在楼顶女儿墙内立面上时,应采取遮光挡雨的措施,进入防水箱的全部线缆需做防水弯,或采用下走线方式。
防水箱也可抱箍固定在用于安装天线的杆体上。箱体安装要保持水平和垂直,安装牢固。箱体颜色要与杆体颜色相同或相近。进出线缆采用下走线方式。
(四POE 设备安装
。如有设备的安装位置需要变更,必须征得设计和建设单位的同意,并办理设计变更手续。
供电模块安装在机房时,应固定良好,不允许悬空放置或直接将POE 供电模块直接堆叠在交换机上,并保持通风良好,可散热。
(五无源器件的安装
无源器件的安装参照《中国电信室内无线综合分布系统施工验收规范(暂行》(编号:DXJS1005-2005(以下简称《原规范》的相关章节执行。
(六天线安装
《原规范》的相关章节执行。

天线实际安装位置、型号应与相关要求相符。
天线必须使用天线的专用支架,牢固地固定好,同时要求支架具有防雷设施。
天线架安装时必须注意与水平面保持垂直。
天线架组装及安装要求牢固和美观。
安装天线时应尽可能的避免碰撞天线和弯折跳线。
天线与跳线的接头应连接紧固,并作防水处理。
天线安装高度位置符合设计方案的规定,其方位角和俯仰角可以根据覆盖目标进行微调。
在安装室外全向天线时,应保证天线垂直不歪斜。天线顶端要低于避雷针,且处于45°避雷保护角范围之内。
天线标牌应扎在天线端口下方 10~20cm 处,标牌朝向应便于识别。
天线安装需注意天线的方向性,避免因反装造成天线进水。
对于一些特殊应用场合,可考虑对室外天线进行美化伪装。
(七线缆布放
(线缆包括信号线、电源线
线缆的规格、型号、数量应符合相关要求。
线缆必须是整条线料,外皮完整,中间严禁有接头和急弯处。
在线缆走道上的信号线、地线和电源线应分开布放,间距应为150 mm~200mm。
所放线缆应顺直、整齐,应避免线缆交叉纠缠,下线按顺序布放。线缆余留长度应统一,同时考虑预留出设备扩容的布线位置。
线缆在线缆走道的第一根横铁上均应绑扎或用尼龙锁紧扣卡固,电缆应绑扎牢固,绑扎线或绑扎带的间隔均匀且相互平行,松紧适度,不得勒伤电缆。
60mm。
线缆走道穿过楼板孔或墙洞的地方,应用防火材料封堵洞口。
布放线缆时,每条线缆的两端应有明显标志,以便于连接和检查,线缆标签应贴于线缆两端的明显处且不易脱落。
机房各进线洞应在安装完成后用防火材料封堵。
信号线与电源线应分开敷设,不要互相缠绕,要平行走线,并避免在同一线束内。在同一线缆走道上布放时,间距不应小于200mm。信号线及电源线在机架内布放时,宜分别在两边走线。
线缆布放的位置、路由和走向应符合相关要求。
、走线管、五类线、电源线、接地线的布放参照《原规范》的相关章节执行。
(八标签
分布系统中每一个设备(如路由器、交换机、POE、HUB、AP、功分器、天线、合路器、干线放大器和耦合器等以及电源开关箱都要贴上明显的标签,方便以后的管理和维护,标签粘贴在设备、器材正面可视的地方,线缆的标签在首尾两端采用吊挂式,以方便阅读。标签的标注应工整、清晰,并且标注方法要与竣工图纸上的标注一致。
,。
,对于室内天线,标签的贴放应保持美观,且不会影响天线的安装效果。
,不宜直接贴在馈线上。
,设备清单中备注每一个设备的具体位置。设备包括路由器、交换机、HUB、AP、功分器、
吸顶天线和电源开关箱。标签的标识应依据设计文本的规定注明设备的名称、编号、无线信道的指派;五类线、电源线注明线路的走向。
(WiFi信号已覆盖的标识牌,进行中国电信的品牌宣传。
:
设备类:如AP:AP n-mF/CHx;n 表示设备的编号,以每楼层编一次序号;m 表示该设备安装的楼层(依据设计文本, m、nF 下同CHx 表示AP 信道号。
无源器件:如吸顶天线:ANT n-mF;
线缆类:起始端:To 上述设备名称;终止端:FROM 上述设备名称,如下所示:

五、施工自检
系统加电之前,施工单位必须按照施工规范对安装设备、器件及材料数量、安装工艺进行检查;系统加电之后,施工单位必须按照现场验收规范的检测项目和要求,进行全面的系统性能调测,在确保最终的调测结果达到现场验收规范逐项要求的前提条件下,如实记录最终调测结果,并形成交工文件。
六、工程验收规范
本规范的验收要求是WiFi 系统工程的施工质量检查、随工检验和交工验收的技术依据。在工程建设中,施工单位应严格按照本规范的要求,加强施工质量的检查工作,确保施工质量。
(一工程验收流程

施工单位应在设备调试开通并投入使用 5 天后,根据本规范提出的工程验收要求对系统进行自检,在确认达到验收要求后,必须向建设单位提交验收申请并提供自检测试结果。建设单位确认后,由施工单位与建设单位共同进行验收。
验收测试项目主要包括:安装器材及材料数量的验收、安装工艺验收、WiFi 系统质量验收、验收竣工资料的四大部分。
、测试不合格,应予返工,并在双方商定时间内予以解决,直到安装测试合格后,按上款组织复验。
。
(二器件及材料数量的验收
器件及材料数量的验收由施工单位在自检完成后填写《已安装设备明细表》,由建设方的随工代表抽查、核实。

设备安装及施工工艺验收按WiFi系统覆盖工程安装工艺检验表进行。

要求对每付天线和信号源AP 引出处进行驻波比测量,并填写驻波比测试表。
测试要求:无源系统整体驻波比<,水平层面无源系统驻波比<。
测试仪表:驻波比测试仪。
测试方法:通过驻波比测试仪接入有源设备(AP、干放最近点天馈部分的无源节点,测试其无源系统总驻波比;通过驻波比测试仪分别接入每层天馈部分总节点,测试其平层无源系统的总驻波比。记录文档见驻波比测试记录表(室分场景。
(三WiFi 性能验收

网络测试评估目的是发现网络中存在的问题和检验网络优化的效果,因此测试点选择选点力求体现网络中用户的实际使用状况,测试过程必须客观,测试点位选择要典型,测试的次数和测试点的数量要具有统计性。应根据不同场景的特点,在业务忙时进行测试,测试选点尽量选择WIFI用户活跃区域;应详细记录测试位置,记录测试地点各项业务指标。条件允许时还应记录该点发现的其它运营商或私有SSID网络的信号强度和对本网的影响。

类型场景特点代表性场所
室外室外用户较分散,无线环境简单、流
量要求不高、并发用户数小、考
虑覆盖为主
公园、商贸广场、
市民活动广场、风
景区
室内高校
固定用户,流量要求高,并发大学生宿舍
用户流动性大,流量要求不高教学楼
用户流动性大,流量要求不高图书馆
聚类市场
用户密集,流量要求高,并发量
大
市场室内
机场
用户密集,流量要求高,并发量
大
候机厅
宾馆酒店
用户流动大,上网用户较多,流
量要求不高
房间
大厅
休闲娱乐
场所
区域内WiFi容量需求比较高,
并发量大,流量要求较高
咖啡厅
大厅
包间
写字楼办
公密集场
所
用户密集,并发量大,流量要求
高
办公室
会议室
车站使用WiFi上网用户少,并发低候车室
医院
使用WiFi上网用户流动性大,
流量要求高
办公室、病房工业、科
技园区
流量要求高,并发不高。办公室
在选择测试点时须按以下原则进行:
测试点选取应尽可能均匀并具有代表性。
测试点尽可能选取在用户有真正上网需求的位置。
空间较大的区域测试位置选取应具有随机性,避免测试点位集中在走廊侧或窗户侧。
测试位置应贴近用户实际上网位置。
在室内测试时应关闭大门进行。

RSSI,SNR、室内信号泄露和关联测试可以在非关联状态下
进行测试;部分测试项需要在PPPoE拨号接入后进行测试;部分测试项需要在WEB页面认证接入后进行测试;部分测试项在PPPoE接入和WEB页面认证接入后都需要进行测试。性能测试应以单个AP为单位。测试方法详见附表-WiFi系统性能测试验收表及附件测试相关要求。

要求能发现“ChinaNet”SSID,覆盖电平值和信噪比都达标。
主要评估:热点WiFi无线覆盖的效果。
测试方法:在目标覆盖区域内用笔记本电脑搜寻“ChinaNet”SSID,并通过测试软件进行覆盖电平、信噪比的测试,在每个测试点至少观察20秒,记录信号强度和信噪比平均值,测试过程测试设备要统一(网卡的统一。

要求能关联WiFi网络,并能获取IP地址,不出现网络中断。
主要评估:AP上联网络,BRAS地址池。
测试方法:在目标覆盖区域内用笔记本电脑通过测试软件进行连接测试,在每个测试点至少要测试20次,记录关联的成功率和时间,以及获取IP地址的成功率和时间。

要求未认证时在IE中输入任何网址都能跳转到Portal页面,在认证页面输入正确的账号和密码能认证成功。
主要评估:Portal服务器的功能。
测试方法:在目标覆盖区域内用笔记本电脑通过测试软件进行Portal测试,在每个测试点至少要测试20次(反复登录、认证、下线,记录弹出Portal的成功率和时间,以及用
户认证的成功率和时间。

认证成功后时测试网络的下行速率。
主要评估:网络端到端下行性能。
测试方法:在目标覆盖区域内用笔记本电脑通过测试软件进行连接速率测试,在每个测试点到指定网址或FTP服务器下载指定文件,记录下载速率。
说明:
暂不考虑上行性能的测试;
考虑端到端测试,建议在城域网中部署专门的测试用FTP 服务器。

认证成功后时用Ping的方法测试网络的稳定性。
主要评估:丢包率、时延等网络性能。
测试方法:在目标覆盖区域内用笔记本电脑通过测试软件进行Ping包测试,在每个测试点连续Ping本地城域网中的DNS服务器或FTP服务器500个包(ping –n 500,记录丢包率和时延平均值。
+W统一认证测试
使用C+W统一认证终端在WiFi网络中进行认证测试。
主要评估:C+W在WiFi网络中的认证性能。
测试方法:在目标覆盖区域内用C+W统一认证终端通过测试软件进行统一认证链接测试,在每个测试点至少要测试20次,记录统一认证的成功率和时间。

根据测试软件的功能,建议测试过程中同时采集以下指标:
R SSI:每秒钟采集一次当前关联AP的接收信号强度RSSI
载干比:每秒钟采集一次当前关联AP信号的载干比
同频干扰:每秒钟采集一次当前关联AP的的同频干扰
邻频干扰:每秒钟采集一次当前关联AP的邻频干扰值
并发活动用户数:每秒统计一次信道中的有数据发送和接收的不同MAC地址的数量作为一个采样点。
发现用户数:统计从开始测试发现的不同MAC地址的总数量
用户数据帧速率统计:本用户有数据传输时每秒钟分别统计其发送及接收数据帧使用的平均物理层速率
用户数据包重传率:每秒钟统计有数据传输时每秒钟分别统计本用户发送及接收数据帧的重传率
(四不予通过情况
凡存在以下问题的无线局域网系统为不合格系统,验收不予通过,在工程结束到正式验收期间的任何改动,都不能作为验收不达标的理由,应以验收时的实际情况为准。
>。
ping AP,响应时间>10ms。
本地DNS(,Ping 包的丢包率> 3%。
<10Mbps
(五验收文件和组织

无线局域网工程在完成工程施工并开通调试结束后,经测试其工作状态稳定、工程施工质量及无线覆盖符合设计要求即具备验收条件。
,具体包含以下信息:
设计文件及会审纪要。
站点基本信息,详见AP基础数据库。
工程竣工资料包括系统原理图、设备安装图、施工走线图、安全施工协议、设备清单及测试报告
决算资料。
设备资料:包括设备清单,设备参数记录表格等。

工程的验收由建设单位组织相关单位、部门共同参加,验收结束出具工程建设验收报告,详见终验报告。
验收通过后,工程管理部门应与维护部门做好交接工作。
凡未通过验收的工程项目,由工程管理部门敦促施工单位限期整改,并填写记录表,见验收整改反馈记录表。
中国电 信安徽 公司 Wi Fi 系 统工 程施工 和验 收规范 七、验收表格 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 竣工文件包含: 项目说明 设计文件 工程竣工资料包括系统原理图、设备安装图、施工走线图、安全施工 协议、设备清单及测试报告 AP 基础数据库 工程开工报告 重大工程质量事故报告表 工程设计变更单 材料使用情况 工程完工报告 自检报告 WiFi 系统覆盖工程安装工艺检验表 驻波比测试记录表 WiFi 系统性能测试验收表 初验报告 验收整改反馈记录表 试运行记录 终验报告 隐蔽工程照片 中国电信安徽无线网络优化中心 19
中国电 信安徽 公司 Wi Fi 系 统工 程施工 和验 收规范 八、工程照片要求 (一质量控制点照片要求： （AP ）放置区域:信源、电源接入、五类线接入、 主馈线接入全景等，每个信源点至少 4 张照片。 ：整体走向全景、弱电井、转角处、楼层间等，重 点拍摄隐蔽工程，每个信源点至少 4 张照片。 ：根据到信源的距离选择 2－3 个点/信源，重点拍 摄隐蔽工程。 ：按系统整体和水平层面进行驻波测试，依据拍照 （或者导出仪表中的测试记录）方式提供。 (二其它要求 （文件夹命名为站点） 、室内的照片 室外含建筑物（远景）、单栋建筑物（近景）、具体覆 盖区域等； 室内含信源放置点、馈线走向、天线等（照片依据楼层 命名）。 ，每个信源点至少收集 13 张照片：3 张 室外和 10 张室内，要求能反映整个站点工程质量，方便维护， 且照片上的信源、馈线、天线等均应有标签信息。 中国电信安徽无线网络优化中心 20
