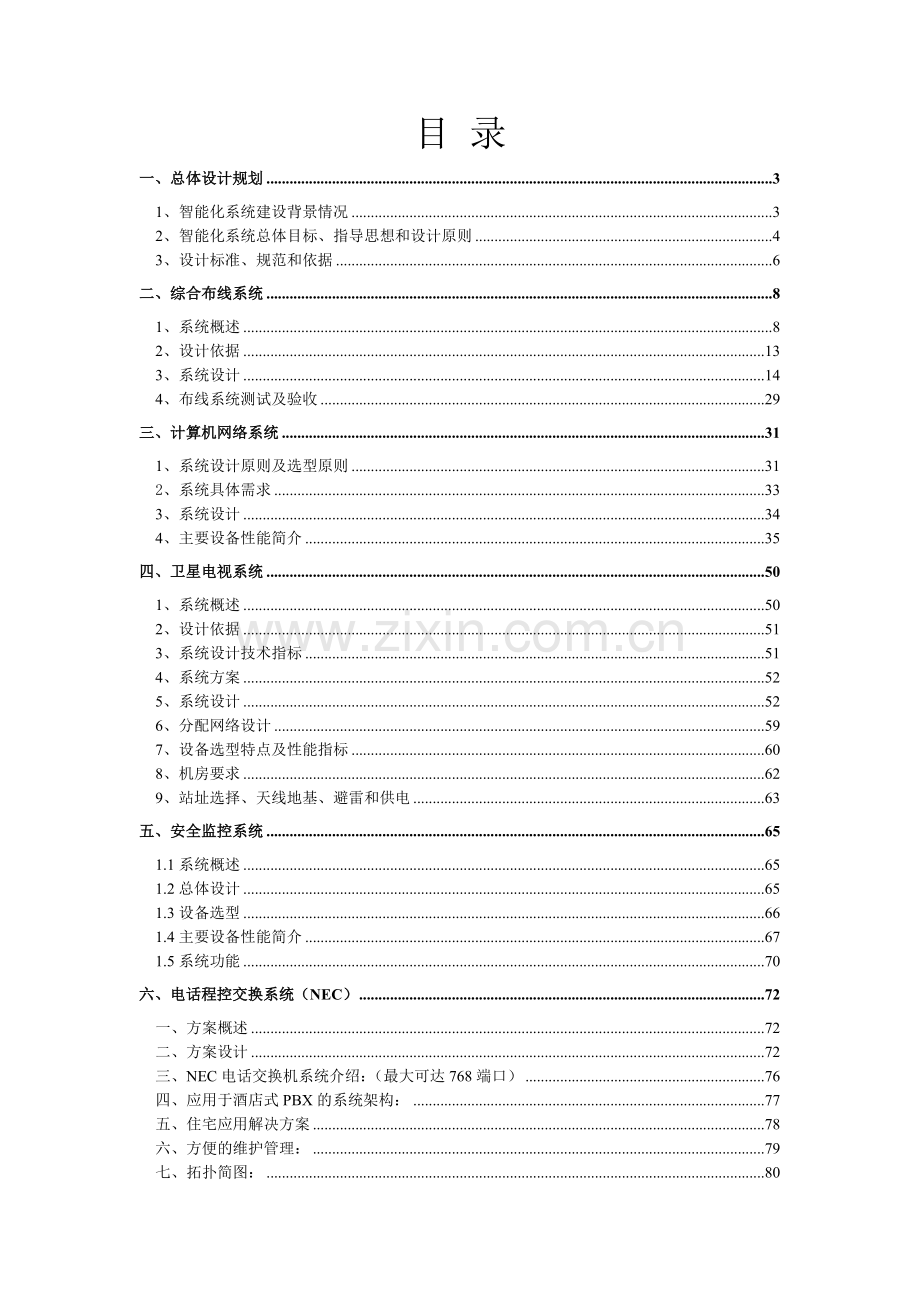

目 录一、总体设计规划31、智能化系统建设背景情况32、智能化系统总体目标、指导思想和设计原则43、设计标准、规范和依据6二、综合布线系统81、系统概述82、设计依据133、系统设计144、布线系统测试及验收29三、计算机网络系统311、系统设计原则及选型原则312、系统具体需求333、系统设计344、主要设备性能简介35四、卫星电视系统501、系统概述502、设计依据513、系统设计技术指标514、系统方案525、系统设计526、分配网络设计597、设备选型特点及性能指标608、机房要求629、站址选择、天线地基、避雷和供电63五、安全监控系统651.1系统概述651.2总体设计651.3设备选型661.4主要设备性能简介671.5系统功能70六、电话程控交换系统（NEC）72一、方案概述72二、方案设计72三、NEC电话交换机系统介绍：（最大可达768端口）76四、应用于酒店式PBX的系统架构：77五、住宅应用解决方案78六、方便的维护管理：79七、拓扑简图：80七、电话程控交换系统（浩龙）81一、概述81二、系统结构87一、总体设计规划1、智能化系统建设背景情况随着计算机和通信技术的迅猛发展，人们日趋追求信息社会和安全舒适的生活以及工作方式。智能建筑正是适应了社会信息化与经济国际化的需要，在采用先进的4C技术（现化计算机技术COMPUTER、现代控制技术CONTROL、现化通信技术COMMUNICATION、现代图形显示技术CRT）的基础上应运而生。智能建筑是将建筑物的结构、系统、服务、管理进行优化组合，获得高效率、高性能、高舒适性、高可管理性的大楼，从而向人们提供全面的、高性能的、安全、舒适、快捷的综合服务功能和高回报率、富有创造力的工作环境。智能大楼是现代化高科技的结晶，是建筑艺术与信息技术的完美结合。智能大楼已成为各国综合科技技术能力的具体象征，也是各个国家政府机构、集团公司工作运行效率、国际竞争实力的形象标志。根据甲方的要求以及大酒店的作用及特点，参照国家关于智能建筑设计发布的智能建筑设计标准（GB/T50314-2000），我们对整个智能化系统进行了认真严谨的规划设计。大酒店智能化系统由以下子系统组成： 结构化综合布线 计算机网络系统 卫星电视和有线电视系统 安全监控系统 电话程控交换系统2、智能化系统总体目标、指导思想和设计原则2.1大楼智能化工程建设总体目标在先进的计算机技术、通信技术、控制技术、网络技术基础上，采用先进、适用的智能化成套集成技术，提高办公区的安全性、适用性和物业管理水平；逐步建立一个沟通大楼内部的综合服务中心，为用户提供一个安全、舒适、便捷、节能、高效的办公环境，实现以人为本的、可持续发展的、具有二十一世纪风范的智能化大楼。2.2大楼智能化遵循的指导思想（1）坚持高起点，面向二十一世纪，保证系统的先进性和在国内同行业中的领先地位；（2）贯彻“实用、可靠、先进、经济”的八字方针，以应用为导向，推进管理，按急用先上、分步到位的原则进行建设；（3）从现实情况出发，以需求为依据，总体规划、分步实施，确保系统高度集成、总体优化、安全可靠、稳步推进；（4）系统充分考虑功能扩容性和技术升级性，适应当代信息技术迅猛发展的要求，以求最佳效果。2.3大楼智能化系统的设计原则系统软件是大楼物业管理智能化系统的核心，它的功能好坏直接关系到整个系统的水平。为了将大酒店建设成为国内先进水平的高级酒店，在大楼智能化系统设计过程中，其硬件的选择、软件的设计应遵循如下的原则： 先进性应充分考虑信息化社会迅猛发展的趋势，在技术上适度超前，所采用的技术和设备应能保证将大酒店建成先进的的高级酒店。 成熟性和实用性应采用被实践证明为成熟和实用的技术和设备，最大限度地满足大酒店现在和未来发展的需求，确保耐久使用。 服务性和便利性应适应多功能、外向型的需求，为大酒店的工作人员提供安全、舒适、方便的办公环境，为大酒店的管理者提供快捷、高效和节约的工作环境。 安全性和可靠性考虑到大酒店为酒店公共场所，其弱电智能化系统必须具有高度的安全性、可靠性和稳定性。 标准化和模块化根据大酒店智能化系统总体结构的要求，各子系统必须标准化、模块化。 开放性应考虑到大酒店在21世纪发展的需要，使系统与未来发展的设备具有互联性与互操作性。 集成性与可扩展性应充分考虑大酒店弱电系统所涉及的各子系统的集成和信息共享，保证子系统总体上的先进性和合理性，采用集中管理、操作和分散控制的模式。总体结构应具有兼容性和可扩展性，既可以包容不同厂家不同类型的先进产品，又便于升级、换代，使整个弱电智能化系统可以随着科学技术的发展与进步，不断得到充实、完善、改进和提高。3、设计标准、规范和依据大酒店智能化总体规划与系统设计方案参照标准为： 大酒店建筑设计图纸 民用建筑电气设计规范JGJ/T16-92 民用闭路监控电视系统工程技术规范GB50198-94 建筑与建筑群综合布线系统工程设计规范GB/T50311-2000 建筑与建筑群综合布线系统工程施工与验收规范CEC89：97 工业企业通信接地设计规范GBJ79-85 工业企业程控用户交换机工程设计规范 软件工程国家标准 安全防范工程程序与要求GA/T75-94 智能建筑设计标准GB/T50314-2000 安全防范系统通用图形符号GA/T74-94 建筑物防雷设计规范GB50057-94 安全防范系统验收规则GA308-2001 建筑智能化系统工程设计规范DGJ32/D01-2003设计依据是根据相应的技术规范，并结合了我公司在国内以往建筑智能化控制管理系统的成功经验。二、综合布线系统1、系统概述结构化综合布线（PDS，Premises Distribution System），是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的大厦。它是智能化建筑（IB, Intelligent Building）连接3A（BA，CA和OA）系统各种控制信号必备的基础性设施。目前已被世界各国的IB广泛采用。 目前，国内大厦的建设愈来愈朝着现代化和智能化的方向发展，而对于一座大厦，它是否能够成为一座智能化大厦，最终要取决于建筑物内是否有一套完整、高质量和符合国际标准的布线系统。在过去，建筑物内各子系统均独立布线，并采用不同的传输媒介，但随着通信事业和电脑系统的高速发展，传统布线已不适应通信和电脑对传输线路的需求.采用国际标准的结构化布线系统，可以克服传统布线的不足，将所有语音、数据、视频与监控设备的配线结合在一套标准的布线系统上。结构化(综合)布线系统 (缩写SCS) 采用模块化和分层星型拓扑结构, 它一般可分为六个子系统：工作区子系统、水平区子系统、管理区子系统、干线子系统、设备间子系统、建筑群子系统。典型的综合布线系统采用星型的拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独的布线，每一子系统均为独立的单元组，更改任一子系统时，均不会影响其它子系统。一个完善的布线走线系统，其目标是，在既定的时间以外，允许在有新的集成过程中，不必再去进行水平布线，以损坏建筑物装饰而影响审美。综合布线采用积木式结构、模块化设计、实施统一的标准，满足自智能化建筑高效、可靠、灵活的要求。在今天的大楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视频以及楼宇管理系统元件，从完全意义上它为整个大楼提供了一个迅速、通畅的信息传输通道。对于一座大厦，结构化综合布线系统是实现智能化的先决条件和基础，同时也是大厦现代化的重要标志之一。没有结构化综合布线，大厦智能化无从谈起。综合布线系统的特点和优势 近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建写字楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公网与外部信息源相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。 因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。天诚综合布线系统正是网域科技在这种背景下推出并被广泛接受的一种布线系统，产品涵盖了双绞线、跳线、配线架、光纤盒、机柜等全系列产品，它能够以一次性的布线投资，解决今后相当一段时间内的所有布线问题。 天诚综合布线系统具备以下特点和优势： （1）天诚结构化布线系统特点 a)系统化 天诚工程综合布线系统是一套完整的系统工程,包括传输媒体（双绞线及光纤），连接硬件（包括跳线架、模块化插座、适配器、工具等）以及安装、维护管理及工程服务等。 b)模块化结构-天诚综合布线系统的设计使得用最小的附加布线与变化，就可实现系统的搬迁、扩充与重新安装。 c)独立于应用-作为CCITT七层协议中最底层的物理层，天诚综合布线系统构成了某种基本链路，象一条信息通道一样来连接楼宇内或室外的各种低压电子电气装置。这些信息路径提供传输各种传感信息及综合数据的能力。 d)灵活方便性-天诚综合布线系统的设计同时兼容话音及数据通信应用。这样一来减少了对传统管路的需求，同时提供了一种结构化的设计来实现与管理这一系统。 e)技术超前性-天诚综合布线系统允许用户有可能采用各种可行的新技术。这是因为综合布线系统独立于应用，并能对未来应用提供相当的余度。 （2）天诚结构化布线系统优势 a)经济性：使用天诚综合布线系统意味着用初期的安装花费来降低整个建筑永久的运行花费，从而取得良好的远期经济效益。 b)高效性：不断增长的建筑物运行花费是各种楼宇管理系统的主要关注点。安装天诚综合布线系统系统可以降低这种花费。这是因为天诚综合布线系统的高效性使对用户的需要快速做出反应成为可能，同时花费较少。 c)便于重新安装：天诚综合布线系统既可以安装在全新的建筑物中，又可用于对现存建筑的网络更新。如果选用了天诚综合布线系统，那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。 d)低廉的运行花费：利用天诚综合布线系统工程化建筑的模块化与灵活性可以大大降低运行花费。天诚综合布线系统是一种节省运行花费的系统，这些运行花费包括楼宇或建筑群中人员与设备的增加与重新安置，以及占用者不断变化的需求等方面所带来的花销。 e)布线系统是整个信息系统的基础：如果说信息系统是智能建筑的灵魂，那么布线系统就相当于信息系统的神经。因此，可以说布线技术的选择和布线系统的设计就决定了整个大楼的信息系统的生命力，它将关系到大楼未来二十年甚至五十年的使用效果。天诚综合布线系统可以为用户提供多年的质保。 天诚综合布线系统的组成 综合布线系统主要针对电话、传真、计算机网络，即语音和数据应用，未来的发展还将包括电视会议、图文传真、语音邮件、卫星通信等较新的通信技术。该标准对以下几个方面制定了相应的规范： 定义了认可的媒体 定义了布线系统的拓扑结构 规定了各子系统的布线距离 定义了布线系统与用户设备的接口 定义了线缆和连接硬件性能 规定了安装实践所需注意事项 定义了链路性能 我国对综合布线技术的推广应用也非常重视，并于1995年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：建筑与建筑群综合布线系统工程设计规范（CECS 72：95）；1997年该标准得到了进一步完善，其新标准建筑与建筑群综合布线系统工程设计规范（CECS 72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时建筑与建筑群综合布线系统工程施工及验收规范（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。 天诚综合布线系统完全符合上述标准，共可分为六个子系统： 1工作区子系统 工作区子系统是插座到用户终端的区域。把所有的媒体接口(DB15，DB9，DB25，同轴等)标准化为模块化插座(T568A，T568B)或光纤插座、网络条线（1米、2米、3米）、面板等。 2水平子系统 水平子系统存在于水平跳接(HC) 和插座之间。 水平跳接-水平电缆-插座 水平电缆可为UTP, ScTP, 光纤等(室内、室外光缆和跳线等)。 3垂直子系统 主干子系统分为楼内和楼间，楼内主干是用于连接设备间和各楼层电信间的布线系统。而楼间主干用于连接两座建筑物。它包括： -主要跳接(MC) -中间跳接(IC) -楼内主干线缆（目前主要是超五类线和6类线等） -楼间主干光缆（4芯、6芯、12芯等） 4 管理子系统 管理子系统主要由相关的配线架、理线槽、光端盒等构成。为方便日后的更改、增加、维护，必须要对整个布线系统的电缆、连接硬件、空间、走道等进行统一管理。布线系统的管理由EIA/TIA 606来规范。 5.设备间子系统 设备间用于服务于整个布线系统。设备间用于容纳布线系统的设备及配线架、主光纤盒、网络机柜等。 6建筑群子系统 入口设施是外部电话线、楼间主干线缆、天线等的入口点。主要包括光端合、配线架、无线设备、避雷器等。 2、设计依据本设计遵循以下标准或规范：GB/T 50311-2000：建筑与建筑群综合布线系统工程设计规范GB/T50312-2000：建筑与建筑群综合布线系统工程施工及验收规范JGJ/T 16-92：中国民用建筑电气设计规范DBJ08-59-95：智能建筑设计标准ANSI/EIA/TIA-568B：民用建筑电信布线系统标准ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准ANSI/EIA/TIA-606：民用建筑电信设施的管理标准ANSI/EIA/TIA-607：民用建筑电信设施接地标准TSB-67各TSB-95：UTP布线现场测试标准ISO/IEC 11801：电信布线系统标准参照的网络标准有：IEEE802.3：EthernetIEEE802.3u：Fast EthernetIEEE802.3ab：Gigabit EthernetIEEE802.5：Token Ring (4M/16M)ANSI FDDI/TPDDI：光纤分布式数据接口网络标准设计依据的资料：大酒店建施图纸3、系统设计3.1布线系统总体设计配置简述根据业主提供的建筑图纸和招标文件的要求，在系统总体配置设计时作了如下设计： 水平线缆全部采用超五类UTP 垂直主干采用4芯多模室外光纤和三类25对大对数铜缆 数据配线架采用24口模块式配线架 语音配线架采用接式110配线架3.2楼层配线间设置及配线管理系统的设计说明综合布线系统采用分层星型拓扑结构，主配线架为星型结构的中心节点。根据图纸及技术规范书的具体需求，本方案我公司设计采用天诚超五类类布线解决方案作为大楼的综合布线系统设备。 每层工作区数据部分子系统使用超五类电缆连接，语音部分使用RVV4*0.5线连接， 垂直子系统数据部分使用超五类电缆连接（这样既可达到甲方要求的数据传输速率，又在很大程度上减少了光纤综合布线设备和光纤网络设备，语音部分使用三3类大对数电缆连接， 每层楼均设配线架，数据、语音线缆先接入楼层配线架，再通过超5类电缆（语音用大对数电缆）最后接入各楼一楼弱电间机房的总配线架， 各个楼之间数据配线架使用光纤连接，语音使用三类大对数线缆，最终接入中心机房的配线架， 信息点确定根据图纸的点布置来设计。 3.3工作区子系统设计淮安京园大厦布线点数表点名电话数量网络数量有线电视地下室空调机房1控制室1值班室1办公室661车库管理间111F1美容美发3个33服务台44休闲厅1111F2办公室66服务台66商店11总台44值班室1贵宾接待室221商务中心邮电通讯661F3单,标间722424套间31服务台331F4总台贵宾楼44客房2177贵宾接待室221商务中心6612F1服务台33包厢442F2包厢66管理办公室3030计算机中心6612F3服务台33客房8428282F4服务台33客房3010103F1包间1212豪华包间1010豪华大包间44服务台333F2管理办公室24243F3服务台33单,标间10234343F4单,标间301010高级客房622服务台334F1管理办公室66KTV24244F2小会议室18186中心会议室121224F3服务台33单,标间10234344F4服务台33单,标间301010高级客房6225F1管理办公室66KTV25255F2主席台1515多功能厅1010音灯控制室10105F3服务台33单,标间10836365F4佣人间62保镖62会议室10102秘书311医生3116F3服务台33单,标间7236366F4佣人间311接待室221总统卧室421值班室311总计1017470348工作区子系统示意图工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。根据大酒店各工作区信息点位置的不同，选择相应的信息插座（采用暗装方式）。本设计中暂时考虑全部采用墙面插座暗装（大楼内是否采用地插待与用户协商后，在最终设计中考虑）。本方案中所有的信息插座均为电话、终端、网络通用设计（RJ45），接终端或接网络由用户根据需要自由选择。 面板 满足国内安装要求 满足数据及语音应用 带防尘盖 超五类信息模块 采用工业标准的110型打线端接方式； 通用线序标签支持568A或568B端接线序； 运用紧凑型设计，支持高密度安装； 360度全屏蔽，达到非常优异的屏蔽效果； 拥有超五类的传输性能指标； 符合TIA/EIA568B和ISO/IEC11801标准。 使用寿命 模块插座：750插接 打线端口：200次端接 RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：水平子系统示意图3.4水平子系统设计水平布线系统是将干线系统线路延伸到用户工作区。该系统是从相应楼层配线间配线柜出发连向各个工作区的信息插座。信息点采用天诚超五类四对双绞线，大大优于EIA/TIA 568 标准的5类指标草案，能够充分满足各种宽带信号的传输，可满足用户将来使用各种计算机网络的需求。 超五类双绞线缆产品说明 优良的线缆结构提供了极高的NEXT值，保证信号的可靠传输和极低的误码率； 屏蔽层及平衡双绞结构共同提供有效的电磁干扰护，并防止辐射干扰其它线缆的信号传输； 屏蔽层可快速、有效的端接于EMC罩及卡式线缆导线架，形成可靠的EMC接地； 符合ISO/IEC11801EN50173超五类屏蔽线缆标准。3.5垂直子系统设计垂直子系统示意图垂直子系统主要用于连接各层配线室，并连接主配线室。实现计算机设备、程控交换机（PBX）、控制中心与各管理子系统间的连接，常用介质是大对数双绞线电缆和室内光纤。垂直干线部分提供了大楼主配线架 （MDF）与楼层配线架（IDF）的连接路由。在本项目中话音点采用3类 50对大对数铜缆，按1:1备份。数据主干采用超五类电缆。当弯曲半径大于其直径的20倍时不影响信号的传输，是符合 IEEE 802.5 FDDI和 EIA/TIA 568 标准的主干传输线缆。能够支持大楼内不超过 100 米传输距离的计算机网络和需要高带宽的高速网络传输应用，可以确保目前和今后一段时间网络系统的需求。铜缆及光纤的长度均用各楼层配线间到主配线间之间的距离乘以线缆根数并考虑足够的端接余量和富余量，以便将来系统的扩容（即点数的增加）。根据物理星型的设计原则，并考虑到信息系统当前与未来的发展。数据主干线缆采用天诚公司超五类电缆，语音主干采用天诚公司三类50对大对数电缆。3.6管理子系统设计分配线间示意图管理子系统由交连、互连配线架组成。为信息点连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。分配线间是各管理子系统的安装场所。分配线间可位于大楼的某一层或以多层共用一个配线间的方式分布，对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立分配线间。配线间的位置可选在距弱电竖井旁附近的房间内或弱电竖井内。配线柜用于安装配线架和安装计算机网络通讯设备。本投标方案为用户考虑数据分配线架全部采用快接式配线架，话音分配线架则全部采用 110卡接式跳线架。根据大酒店楼配线图设立分配线间、管理各层信息点。信息点水平线缆端接选用目前国际、国内均十分流行的快接式配线架。采用快接式配线架的好处一是便于管理、易于维护，由于配线架的每一个端口与工作区的信息出口是一一对应的，因此当信息点位置或数量有所改变时，只需要在配线间改变跳线的跳接位置或增减跳线数量即可。二是安装快捷，采用快接式配线架，在安装时只要拔插跳线即可，而不必像110配线架那样需要专业人员运用专门工具进行打线工作，同时也可避免打线时较大的机械强度对配线架的损害，从而保证网络的可靠运行。配线架采用符合EIA/TIA 568超5类标准的天诚24口快捷式配线架。 配线架产品特点 24口19英寸RJ-45配线架，高度1U； 采用增强型110IDC打线端口； 使用电路板连接，配备后部电缆管理装置； 拥有超五类性能； 优越的屏蔽性能，提供最佳的EMC性能及传输性能； 通过不同的卡紧位置来适应不同的线径； 配有接地螺栓； 支持T568A或T568线序； 符合TIA/EIA568B和ISO/IEC11801标准。 使用寿命 模块插座：750插接 打线端口：200次端接3.7设备间子系统设计为了使主接线间内的线缆和设备处于一个良好的工作状态，建议主接线间要作到以下几点： 室温保持在18C至27C之间，相对湿度保持在30%至55%，而且每周7天，每天24小时均是如此要求。 保持室内无尘，通风良好，亮度至少达到50烛光。 使用防火门、至少能耐火1小时的防火墙（从地板到天花板）和阻燃漆。 提供合适的门锁，门应向外开。 提供离地板至少2.55米高度的无障碍的空间，门的大小至少为高2.1m X宽90cm，地板的载重能力至少为500kg/m2。 要有足够数量的专用电源插座，为设备提供220伏15安培的交流电。此路电源要与空调或照明的供电线路分开。3.8配线架附近的环境要求这里所指的配线架包括所有安装RJ45配线面板和电话配线架的地方。由于配线架使用管理子系统，因此它是整个布线系统的核心。它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护、使用的灵活性。在此，将对此提出以下建议： 室内照明不低于150Lx； 系统是无源布线系统，本身不需要电源。但为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W（如有其他设备另加）； 根据该楼层上网络设备对电源的实际需求，配备能够满足使用需要的电源系统（包括UPS系统）； 配线架应尽量靠近弱电竖井，以方便布线并节省投资； 配线架旁网络设备所在地的环境工作温度应保持在18-27之间； 配线架旁的湿度应保持在60%-80%之间； 为确保配线架上各种插座工作性能良好，要求配线间内具有良好的通风，并做到室内无尘； 为施工及维护方便，建议楼层配线间的尺寸大于10平方米（布线系统）。3.9设计结果按照上述思路进行的综合布线系统设计，符合大酒店布线系统提出的技术要求，可满足语音、10Base-T、100Base-T传输等要求，符合未来五年内数据通讯发展发展的趋势。4、布线系统测试及验收4.1概要 当综合布线系统工程竣工后，就是工程测试和工程验收。 工程测试和工程验收是整个综合布线系统工程、一个必不可少的非常重要的环节。现在，在很多领域网络的应用已经成为企业至关重要的组成部分，网络的不正常运行，对于企业来说，损失是相当大的。网络的建立，从电缆敷设到网络设备的连接，都需要几个过程，这些过程有必要进行测试，从而保证所建立的网络能健康运行。可以说现在的布线是为了未来的投资，而投资的保证就是测试技术。网络的测试数据将是日后网络维护和管理的重要依据。4.2测试标准中国工程建设标准化协会于1997年4月发布了建筑与建筑群综合布线系统工程施工验收舰范（CECS 89：97），该规范是以TIAEIA- 568A的TSB- 67的标准要求，全面包括了电缆布线的现场测试内容、方法及对测试仪器的要求，主要包括长度、接线图、衰减、近端串扰等四项内容，如特性阻抗、衰减对串忧比、环境噪声干扰强度、传播时延、回波损耗和直流环路电阻等电气性能测试项目，可以根据现场测试仪器的功能和施工现场所具备的条件选项进行测试。4.3测试模式TSB67中首先定义了两种测试模式，基本链路（BASIC LINK）和通道链路（CHANNEL），这两者最大的区别在于基本链路不包括用户端使用的电缆，而通道链路是一个完整的端到端链路，即用户网卡到有源设备（如集线器、交换机等）。为了满足TIA568-TSB67标准所提出的规定，我们在测试布线系统性能时选择了Fluke或微试公司开发的电缆测试仪。4.4建立文档文档资料是布线工程验收的重要组成部分。完整的文档包括电缆的标号、信息插座的标号、配线间水平电缆与垂直电缆的跳接关系，配线架与交换机端口的对应关系。建立电子文档，便于以后的维护管理。三、计算机网络系统1、系统设计原则及选型原则1.1网络系统设计原则大酒店网络是一个满足数字、语音、图形图像等多媒体信息，以及综合信息传输和处理需要的综合数字网，并能符合多种网络协议，体系结构符合国际标准或事实上的国际工业标准（如TCP/IP）。网络设计遵循以下原则： 弱电系统所选的设备、材料应尽量选用厂家先进、成熟具有模块化产品，产品应由符合国际国内标准且具有资格认证的厂家提供，网络产品应采同一品牌网络产品，从而使网络系统能够稳定以最佳状态运行。 原则上采用与当代技术发展潮流相符合，运行比较成熟的产品，保证前期工程的可扩展性，使系统在同行业处于领先水平，并与发达国家和地区的发展同步。 系统具有网络诊断、测试和在线故障恢复能力，网络中心主要设备、线路能做到实时务份和冗余设备的自动故障切换，保证网络系统工作的连续性、可靠性。 产品的选型必须以符合国际标准为准则，选择技术已经成熟、标准化的产品，从而保护投资并方便维护。 充分考虑目前的业务需求和今后长时间内的业务的发展，网络系统应可以方便的进行长升级。当将来采用新技术时，原有设备能继续使用，只需增加有限的模块和设备，保护原有投资。 网络系统结构与其系统各自独立，与服务器、工作站的操作模式无关，支持各种通讯协议以有各种数据库和客户机/服务器应用，具备充分的开放性，能方便地和其他系统之间的互联和信息传达室播。 系统应配备功能强大的网管系统，同时所选网络产品也必须可以被网络系统管理，以便于网络的管理和维护。 系统应提供必要的安全保护手段，防止操作人员的失误以及系统的意外故障而造成数据丢失或破坏，同时能防止系统外部的侵入和操作人员的非法操作。 整体性能价格比达到最优，后期维护费用和升级费用低，最终做到一次性投资，长年受益，有很好的经济性。 网络系统设备的型号应为最新型号，其中可能需要更换的零配件应保证在保养外五年内可以得到供货。 网络系统采用星型拓扑结构，以支持目前和未来各种网络的应用。通过VLAN的划分，可实现各种不同的网络逻辑拓扑结构，完成不同部门、用户的网络需要。 网络系统所选用的产品设备的厂商应提供其相关设备的成功实例、具体的后备支援能力和售后服务的相关措施、实施方法。1.2所选网格产品应符合的要求 性能 主干网采用千兆以太网可网管结构，主要设备包括中心换机、防火墙和楼层工作组交换机； 主干网采用星型的拓扑结构； 中心交换机提供强大的千兆位全三层路由的交换功能； 中心交换机和工作组交换机均支持IP组播的交换方式； 中心交换机和工作组交换机均支持基于端口、MAC地址、网络地址、管理策略的VLAN划分，并且支持跨越交换机的VLAN划分； 提供完善的网络管理系统硬件和软件，网管软件应能观察整个网络交换机的流量，义和控制端口优先级； 提供内部用户和远程用户Internet接入； 提供局域网内部数据共享，设置不同权限，形成不同级别的资源共享管理机制 安全性 通过网络安全服务器和网络管理服务器，网络系统可以完成通过、ARP等协议传输的数据包进行的过滤 系统可以对LAN进行MAC地址过滤 系统可针对LAN上各种应用进行基于NETBIOS名字的访部限制 系统可以满足同时对多个端口进行过滤 系统提供对VLAN的访问控制，并同时提供局域网的安全控制 系统应提供硬件防火墙对外部网进行过滤 可靠性 网络设备选用的三层路由交换机、工作组交换机以及路由器，均要求很高的可靠性与可用性。 维护性 主干网络以让网络维护人员可以方便地对网络设备进行维护和远程控制。 中心网络交换机可以进行模块热插拔而不影响网络正常运行。 适应性 网络系统提供完整的网络解决案，满足并兼容所有的以太网协议包括：10M以太网，100M快速以太网和千兆高速以太网。 延展性 此次设计的网络系统可以随着信息系统的用户规模的扩大和网络应用的不断增加而升级，具备很强的扩展功能，保证网络设备的性能随着网络规模的扩大而增加。2、系统具体需求 网络中心设在办公楼三层信息机房内，所有中心网络设备和系统应用核心设备均集中在中心机房内。 从网络安全等方面考虑，要求网络系统能够建立多个虚拟网络，把不同的应用从逻辑上分开，从而提高传输效率和安全性。 网络设备和服务器设备要进行双连接，对重要设备采用多路连接和不同路径的方式，保证数据传输路由的安全通畅。 网络信息点数量与位置参见综合布线系统提供的附表。针对大酒店网络的要求，网络设计以千兆以太网可网管（光纤和铜缆结合）为主干，10/100MB自适应交换到桌面。千兆以太网可网管技术融合了两种技术，即IFFF802.3以太网和ANSIX3T11光纤通道。在利用了光纤通道的高速物理接口同时，又保留了IEEE 802.3以太网帧格式，具备对已安装介质的向后兼容性，并利用了全/半双工载波侦听（CSMA/CD）传输机制。3、系统设计大酒店网络采用全交换式以太网技术（千兆），主干为1000M交换，桌面为10/100M自适应交换。网络接入传输介质采用超5类非屏蔽双绞线，网络主干传输介质采用6芯多模光纤，通过神州数码DCFW-1800S自带路由防火墙与外部电信接入网连接。在本次方案中引入了二级联网的方式，骨干层交换机采用了高性能的神州数码DCRS-5512GC核心交换机系统交换机，它与服务器之间通过100M高速交换端口连接，以满足大容量数据的传输需求。建筑群之间使用华为神州数码DCS-3526可网管交换机，以光纤连接到中心交换机上，保证大容量的数据传输，桌面连接采用神州数码DCS-2026E可网管交换机主机交换机，以10/100M自适应交换端口连接桌面用户，这样便很容易扩充桌面用户数。在广域网连接方面，该方案采用神州数码DCFW-1800S防火墙自带路由，它可扩展多个广域网接口，主要支持的协议包括FR、X.25、LAPB、PPP、PPPoE、HDLC、SLIP、ISDN（PRI/BRI）、LLC2、SDLC、DLSW-SSP、XoT、X.25-TCP、Vlan等链路层协议。根据信息点分布情况，系统
