保税区视频监控报警系统设计方案.doc

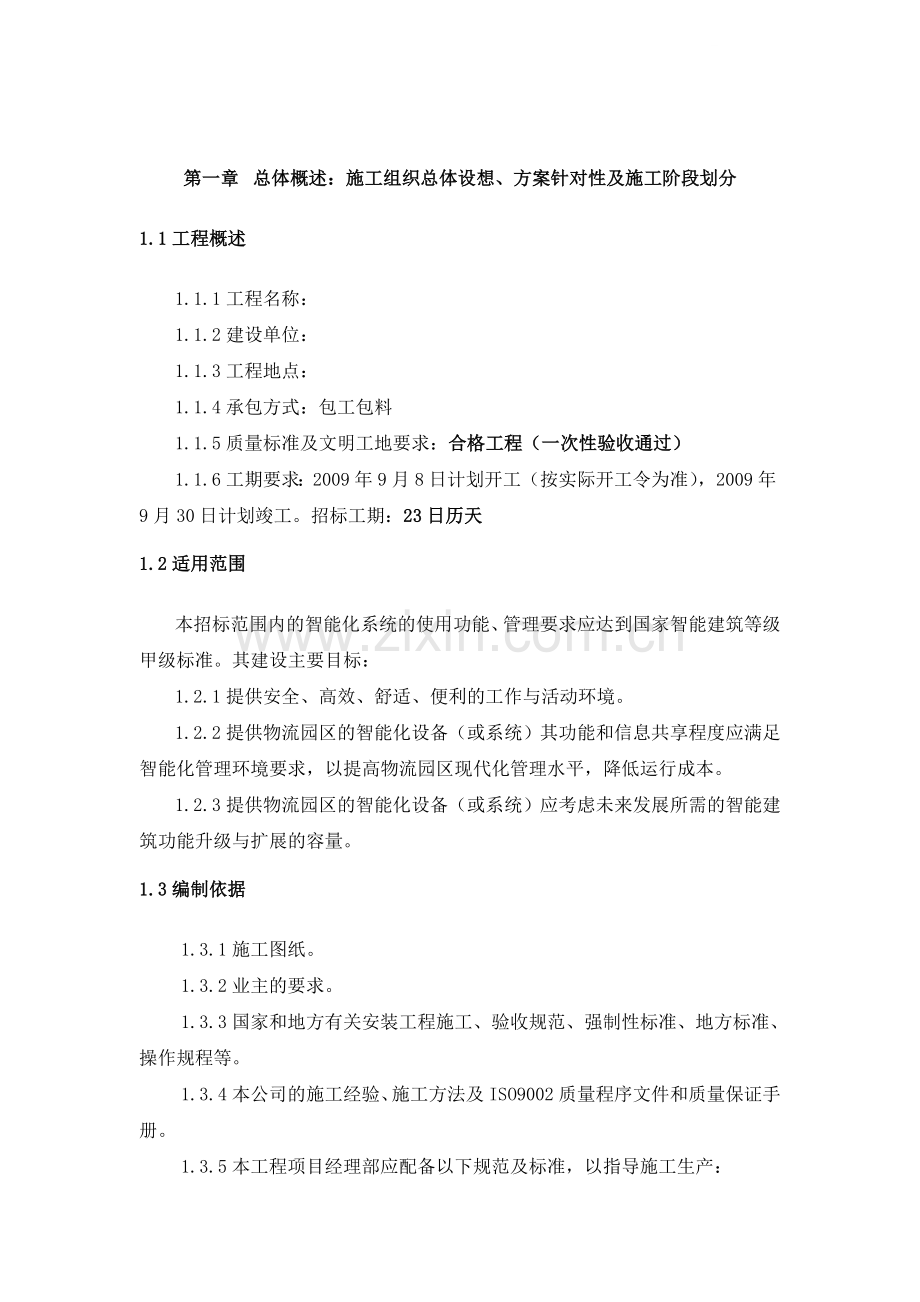

第一章 总体概述：施工组织总体设想、方案针对性及施工阶段划分
1.1工程概述
1.1.1工程名称：
1.1.2建设单位：
1.1.3工程地点：
1.1.4承包方式：包工包料
1.1.5质量标准及文明工地要求：合格工程（一次性验收通过）
1.1.6工期要求：2009年9月8日计划开工（按实际开工令为准），2009年9月30日计划竣工。招标工期：23日历天
1.2适用范围
本招标范围内的智能化系统的使用功能、管理要求应达到国家智能建筑等级甲级标准。其建设主要目标：
1.2.1提供安全、高效、舒适、便利的工作与活动环境。
1.2.2提供物流园区的智能化设备（或系统）其功能和信息共享程度应满足智能化管理环境要求，以提高物流园区现代化管理水平，降低运行成本。
1.2.3提供物流园区的智能化设备（或系统）应考虑未来发展所需的智能建筑功能升级与扩展的容量。
1.3编制依据
1.3.1施工图纸。
1.3.2业主的要求。
1.3.3国家和地方有关安装工程施工、验收规范、强制性标准、地方标准、操作规程等。
1.3.4本公司的施工经验、施工方法及ISO9002质量程序文件和质量保证手册。
1.3.5本工程项目经理部应配备以下规范及标准，以指导施工生产：

GB/T 50314-2000《智能建筑设计标准》；
GB 50339-2003《智能建筑工程质量验收规范》；
GBT 16-87《建筑设计防火规范》（2001修订版）；
GBT50045-95《高层民用建筑设计防火规范》（2001年版）；
GB50067-97《汽车库、修车场、停车场设计防火规范》；
GB50222-95《建筑内部装修设计防火规范》；
GB50198-94《民用闭路监视电视系统工程技术规范》；
GB12663《防盗报警控制器通用技术条件》；
GB50348－2004《安全防范工程技术规范》；
GB10408.1-2000《入侵探测器通用部分》；
GB15209-94《磁开关入侵探测器》；
GB50174-93《电子计算机机房设计规范》；
GB/T6510-97《30MHZ-1GHZ声音和电视信号的电缆分配系统》；
GB50200-96《有线电视系统工程技术规范》；
GBJ115-87《工业电视系统工程设计规范》；
GB50325-2001《民用建筑工程室内环境污染控制规范》；
GB/T50311-2000《建筑与建筑群综合布线工程系统设计规范》；
JGJ/T 16-92《民用建筑电气设计规范》；
GA/T 75-94《安全防范工程程序与要求》；
GA/T 74-2000《安全防范系统通用图形符号》；
GA 308-2001《安全防范系统验收规则》；
GA/T 367-2001《视频安防监控系统技术要求》；
GA/T 368-2001《入侵报警系统技术要求》；
GA/T 394-2002《出入口控制系统技术要求》；
YD/T926.1-2-1997《大楼通信结构化布线系统总规范》；
GBKJ-90《通信系统机房设计》；
GY10-92《有线电视广播系统技术规范》；
国家、地方政府颁布的相关法律、法规、规范。
1.4 施工组织总体设想

若我公司有幸中标张家港保税区视频监控报警系统工程，那么我公司决心在以往智能化工程施工经验的基础上，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，降低成本。在施工过程中，与各个单位密切合作，做到责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。
进度目标：优化生产要素（包括人力资源、材料、机械设备、技术、资金）的配置，实施动态控制，加强项目组织协调，以保证自开工之日起23日历天内完成施工。（详见施工进度计划表）
质量目标：我公司的质量方针为：企业管理的一切工作，都从保证工程质量出发，面向市场的所有服务，均以满足顾客需要为准。精心组织施工，确保工程质量达到招标文件要求——合格（一次性验收通过）。
成本目标：保本、微利，协助业主将工程成本控制在投资计划范围内。
安全文明施工目标：安全教育覆盖率100%，安全技术交底、检查资料齐全；安全生产达标率100%，无重大伤亡事故；设备完好率95%，无重大设备事故。
1.5方案针对性及施工阶段划分
1.5.1方案针对性
针对本项目智能化建设方面的特点、文明详细分析了项目建设目标、实地考察了工程现场。
在本项目中我公司将做好与各个单位的积极配合，项目中标后，我公司项目小组将主动与同步施工单位进行沟通。对于项目中出现的信息点调整、走线变更等情况将及时记录，主动提出变更方案，得到监理及业主的认可后再进行下一步施工。针对本工程的工期，我公司将安排项目监管部的指定人员对本项目进行工期控制。对每日项目经理部安排的工作进行审核，每三天组织项目经理部全员开会，详细对比实际施工进度与计划进度，提出意见并汇成切实可行的进度报表，及时汇报监理及甲方，确保每个工期控制节点施工的顺利进行。
1.5.2施工阶段划分
根据张家港保税区视频监控报警系统工程的特点，我们将整体施工进度分为以下几个阶段：

施工准备阶段：完成一切施工前准备工作；
材料和设备的采购：完成材料和设备的采购（我公司已与各厂商取得联系，如我单位有幸中标，我们将在开工前将各设备与各厂商签订购买协议，将以最快的速度保证本项目的工期）；
综合管路施工：完成所有管路的预埋敷设；
线缆施工阶段：完成各系统线缆的敷设；
系统前端设备安装：完成各系统前端设备的安装；
中心设备安装阶段：完成各系统中心设备的安装；
系统调试、测试阶段：晚餐各系统的调试、测试工作；
工程验收培训阶段：资料整理、对用户人员的培训及预验收；
竣工验收、交付：组织验收并交付使用；
系统试运行：工厂竣工后一个月系统试运行。

第二章 施工现场平面布置和临时设施、临时道路布置
2.1施工用电、用水计划
依据JGJ59-99规范要求，对现场施工配电采用三相五线制，施工用电采取三级配电、两级保护。施工机具做到一机一闸一保险，保证施工安全。
现场设主电箱接驳位置按业主提供电源引入主配电箱接至各楼层配电箱最后引入各分配电箱，施工机具用电再从分箱接出。根据施工要求，照明系统覆盖分布大部分施工区域，个别区域（较小）临时拉线照明。
水源从业主规定处接出，既能满足施工用水，又能满足消防要求。
2.2材料堆放和运输
现场材料的运输和存放的流畅、有序、是创造良好施工条件之必须，也是体现现场管理水平、组织能力的验证。为了保证施工安装，为此在现场设置普通仓库和危险品仓库分别存放材料。为保证材料的使用，本工程配备足够劳动力以满足材料运输需要。
大块状材料由运输车辆运抵现场后直接运至现场各层平面的临时材料堆放，以尽可能减少二次搬运。
其他材料放置于现场普通仓库内，危险品应设置专门的仓库进行存放。
2.3临时设施
总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则如下：
1)在满足施工的条件下，节约施工用地；
2)满足施工需要和文明施工的前提下，减少临时建设投资；
3)在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；
4)在平面交通上，避免土建、安全及生产相互干扰；
5)符合施工现场卫生及安全设计要求和防火规范。
6)施工平面布置
本工程施工现场应比较宽阔，按办公、生活、生产三区全部布置于现场并相对独立分开，以保证达到优良文明工地的要求。
依上述原则对施工现场平面布置如下：

1. 主要施工设备布置
以保证施工流水作业的顺利进行（施工设备由施工工队内的人员进行专人保管和维护）为宗旨。如现场施工工队不能满足现场施工要求或进度要求，可临时增设施工队伍。
2. 办公设施布置
现场办公场所尽量设在现场附近，布置有项目部办公室、项目经理室、工具材料仓库等办公设施，以保证现场管理机构的齐备。

第三章 施工进度计划和各阶段进度的保证措施
3.1工期承诺
安装工程施工进度按照业主总体进度计划，于开工之日起23个日历天全部竣工交付使用。
3.2施工进度计划
安装施工总体进度控制计划是以开工之日起23个日历天全部竣工交付使用为总目标，结合施工要求等具体情况进行综合安排。
施工中分为以下几个阶段：
1、 管线敷设阶段
2、 正常安装阶段
3、 调试及配合验收阶段。
3.3施工进度计划表
见附表。
3.4各阶段进度的保证措施
3.4.1组织措施
组建强有力的项目管理班子，实行项目经理负责制。我公司将本工程作为重点工程进行管理，调集素质好、技术强的施工队伍，采用优先政策（人员配足／材料供足／资金投足／时间干足／技术人员优先／机械设备优先）支持，必要时采用二班制作业，保证工期目标的实现。
项目经理部每周安排内部安全教育、施工生产例会，参与甲方、监理、装饰的工程例会。及时调整和解决影响工期里程碑的关键问题，遵照日保旬、旬保月、月保总工期的原则，保证按计划完工。
项目经理部应充分做好沟通和协调工作，积极协调好与土建总包单位及装饰工程之间的配合工作，处理好与设计、政府主管部门的关系，接受职能部门的监督、检查、指导。
项目经理部认真做好工程资金使用，做到专款专用，确保工程的资金真正用于工程当中，使工程能够顺利进行。
3.4.2技术措施
项目经理部根据本工程特点，积极采用新技术、新工艺、新设备，发挥“科
技是第一生产力”的作用，加快施工进度。建立完善的检查、整改、验证的质量验评，杜绝不合格项目，减少返工，提高工效，保证工程顺利进行。
项目经理部积极组织调配好施工机械及周转料具，保证材料型号符合、数量准确、性能优良、进场时间明确，充分满足各工序对材料的需求，并在施工中做好保养工作，保证机械性能的完好率，贮备相应的配件，做到万无一失，确保工程顺利进行。同时做好工程所需材料的采购、供应、掌握和做好甲供材料的供货时间和质量验收。把不利工程进度的因素减小到最低程度。
项目经理部及时掌握有关建设工程的法律、法规、文件，并及时下发、宣传。特别对工程造价、工程质量监督等方面予以认真对待。项目经理部配备适合本工程的有效工程施工验收规范、规定、标准图等。
安装工程应在总进度计划指导下，由项目经理组织各专业责任人编制月、旬、周施工作业计划，并向施工班组做好计划交底，使班组人员明确工作目标。并且采用大流水的施工方法，安排好施工，加大劳动力、机械设备投入，科学管理和先进技术相结合，提高工程进度。
按时参加有关协调会，及时检查平衡工程进度及工序搭接的问题，高峰施工期间，在确保质量的前提下，组织力量抢工，充分利用自由时差，搞好安装与其他专业承包商的配合施工，实现安装与其他专业施工的同步进行，以保证总体计划实施。
担负安装施工的施工员必须熟悉和掌握施工组织设计的具体内容和要求，及时向施工班组和有关人员进行细致、全面地交底，使他们真正做到心中有数，有的放矢，以保证施工按质按量圆满完成。

第四章 各分部分项工程的施工方案及质量保证措施
4.1各分部分项工程的施工方案
4.1．1 道路设备监控和计算机网络通信系统
1）管槽敷设
* 系统布线，要符合国家《电气装置安装工程施工及验收规范》，对导线的种类、规定、电压等级进行检验。凡有合格证书，等级证明等且符合设计要求的方可使用。
* 线管、线槽安装前，要根据图纸确定始端和终端的位置，找出水平或垂直线，用粉袋弹线定位，并根据线管、线槽固定的要求，分均档距离标处吊架的位置。线管、线槽的标高根据现场实际情况确定。
* 线管、线槽固定时，吊点和支持点的距离，要根据工程实际条件确定，一般直线段固定间距不能大于3米，在线管、线槽的首端、分支、转角、接头及进出接线盒处不能大于5米。
* 管的弯曲角度不能小于90度，弯曲半径不能小于线管外径的6倍，弯曲处不能有凹陷、裂缝和明显的弯扁。
* 线管要排列整齐，固定牢固，管卡间距离均匀。
* 线管的连接要保证整个系统的电气连续性。
* 当线管的直线段长度超过30米或弯曲角度的总和超过270度时，要在其中间加装接线盒。
* 在线管管口去掉毛刺，加装护口后，方可穿线。
* 敷设线缆时，对于不同系统、不同电压及不同回路，要严格按导线规定的颜色将线穿入相应的管中，同一管中同种颜色的导线在两根以上时要编号区别。
* 导线在管内或线槽内，不能有接头或扭结；导线的接头，要在接线盒内焊接或用端子连接。
2） 施工主要方法及技术措施
（1） 前端摄像机的安装及技术措施
n 应满足监视目标视现场范围要求，并具有防损伤、防破坏能力。安装高度：室内距离地面尽可能不低于2 M,室外距离地面不低于2.5M；

n 摄像机应保持牢固、绝缘隔离，注防破坏；
n 摄像机在安装前，应每个通电检查和粗调。调整后焦面、电源同步等性能，在处于正常工作状态后方可安装；
n 摄像机经功能检查、监视区域的观察和图像质量达到标准后方可固定
n 在高压带点的设备附近安装摄像机时，应遵守带点设备的安全规定；
n 摄像机信号线和电源线应分别引入，并用金属保护，不影像摄像机的转动；
n 摄像机宜安装在监视目标附近不易受到外界损伤的地方，安装位置不应影响附近现场人员的工作和正常活动；
n 摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射；
球机防护罩一般安装在标准吊支架上；
（2） 中心控制室
n 接入电缆或电线应符合规定：
配线应整齐，避免交叉并应固定牢靠；
电缆芯线和所配导线的端部均应表明编号，字迹清晰，不易褪色
与主要设备的连接，应使控制显示操作有序
n 主要控制设备安装要求
电源引入线应直接与电源连接，严禁用电源插头，应有明显标志
控制设备的接地牢固，并有明显标志
主要设备的工作接地电阻小于4欧姆，采用联合接地时应小于1欧姆
（3）电缆驳接
n 现场接线作业：在施工现场，一律采用焊接方式，确保质量。
n 电缆连接方式：视频线和其它多芯电缆，接插件和电缆尺寸部分须合适，当多芯接头与芯线相焊接时，芯线要用塑料套管套上，以防相邻针接触，造成短路。
3）监控系统测试
监控系统调试测试主要内容为线路测试、监控设备单体功能调试。

（1） 调试前准备
² 调试前应按设计要求检查设备的规格、型号、数量、备拼备件等；
² 设备在通电前要准备供电的电压、极性、相位等；
² 检查系统的施工质量，对属于施工中出现的问题，应会同有关单位协商解决，并有文字记录；
² 检查系统线路，对于错线、开路、虚焊、短路等应进行处理。
（2） 线缆测试
设备、管线安装完毕，调试人员应按施工图对实际施工管线、设备安装位置和走向、接线端子号等进行审核，同时对线缆的导通、绝缘、传输性能指标进行测试，若未达到设计要求的，负责施工的立即整改，整改完成后需要复测并记录，测试过程中做好测试记录。
（3）单体设备调试
线缆测试完毕，可进行单体设备如监视器、摄像机等的通电、编码、性能调试等。调试通过，做好调试记录，会同业主、监理单位在记录上签字，作为能开始系统调试的必备条件，也可作为主要设备中间验收交付的依据。
（4）系统联动调试
讲闭路监控系统开通，监控室与监控现场之间利用对讲机联系，做好准备工作，在开通每一摄像回路，调整监视方位，使摄像机能准备地对准监视目标或监视范围，通过变焦、调整光圈，扫描监视范围、在调试过程中，每项实验应做好记录，及时处理安装时出项的问题。

4）设备安装范围
张家港保税物流园区围网安防系统包括以下内容：
一 保税物流园区围网监控系统
1． 物流园东区围网新增摄像机和原有摄像机移位
物流园东七围网新增2个红外高速球机，园区内新增1个红外高速球机用于道路监控，查验场地新增1个红外高速球机，卡口外侧停车场所新增1个外高速度球机，原有在围网侧的球机需移至围网立杆上。新增球机和移位的球机采用原有光端机传输，后采用编码器转换成数字信号，经专用网络传输至保税区北卡口监
控中心。
监控主光缆考虑利用原有大交接箱至监控中心的主光缆，大交接箱不移位，大交接箱至各监控点的光缆。电缆重新敷设。
2． 物流园西区围网新增摄像机和原有摄像机移位
物流园酉区围网新增7个红外高速球机，查验场地新增2个红外高速球机，卡口外侧停车场新增1个红外高速球机，原有在围网侧的球机需移至围网立杆上。 新增球机和移伴的球机采用原有光端机传输，后端采用编码器转换成数字信号，经专用网络传输至保税区北卡口监控中心。监控主光缆考虑利用原有大交接箱至监控中心的主光缆，大交接箱不移伴。大交接箱至各监控点的光缆，电缆重新设。
3． 物流园西区至物流园东区长江路道路监控
在物流园西区至物流园东区间长江路上安装球机，对园区之间所经车辆，交叉路口及区内企业出入口进行监控，安装20个球机，每个监控点均用光端机通过光缆直接传输至北卡口监控中心。
4． 保税区制卡中心监控
在保税区制卡中心安装2个红外球机，对外面场地进行监控，2个监控点均布至制卡中心配线间，再通过光端机经光缆传输至北卡口监控中心
5． 监控中心设备新增，满足新增监控后使用要求
由于物流园围网、制卡中心及长江路等新增监控，北卡口监控中心需增加相应接入设备和存储设备。

5）主要设备技术参数

1．室外红外高速球机

红外智能高速球型摄像机采用当今最新的科技成果\最精尖的制造工艺,综合多年的宝贵经验研制成功的.采用了先进的反射型红外灯,该灯具有发热量低(相当于人散发的体温)\耗电量小(普通炮弹型的1/3左右)、高亮度（是普通炮弹型的2。5倍以上）红外光衰减率低（在IF=40mA、85℃的环境下红外灯衰减到50%需要22年，目前市面上的红外灯一般年衰减在20~35%）等特点。并配置
了自带变焦镜头的高性能数字信号处理（DSP）摄像机，内置云台和数字解码器于一体，可任意定伴及连续追踪扫描,实现了真正意义上的全方位、无肓点监视；可以自动适应环境明暗和目标远近的变化；它采用全数码控制，设计精巧简单，最大限度地减少了系统部件之间的连接，既提高了系统的可靠性又便于安装和维护。使用精密步进电机驱动，运转平稳、反应灵敏，定位准确。并具有左右扫描、巡航扫描、360°扫描、看守位等多种智能化功能
内置自动识别SONY、HITACHI、LG、CNB、CANON、YOKO、KT—C、三星等8款常用品牌摄像机的机芯程序。
采用功能完善的高性能数字DSP设计，性能稳定。
一体化集成设计，快装结构，热插拔功能，可靠性高。
精密步进电机驱动，运行平稳，反应灵敏；水平360°无限位0.5-350°/秒，带比例调速功能；垂直0~90°/秒,带180度自动翻转功能.
报警功能:8路报警输出,一路报警输出(可选)
采用TVS板极防雷技术,有效防止1.5KW以下功率的雷击\浪涌等各类脉冲信号对设备造成的损坏
256个预置位任意存贮,定位准确.自动限扫功能,有3档速度,2个方向共6种方式选择,在两点之间的扫描,实现无人操作自动巡视.
支持两点之间左右扫描
六组可选编程巡视轨迹
支持360°扫描
支持看守位功能
支持全天侯(24小时)监控,夜间自动彩转黑,并开启红外灯照射.
断电记忆恢复功能.
自动光圈,自动聚集,自动白平衡.
机芯采用sony FCB-CX980P
摄像机主要特性:
1、 1/4英寸EXVIEW HAD CCD
2、 312倍变焦（26倍光学，12倍数码）
3、 自动红外线滤除模式（Auto ICR）
4、 防抖动功能（Image Stabilizer）
5、 提供外部设备对机芯模块控制的开关接口
6、 电子快门/慢快门
7、 通过TTL信号电平控制（VISCA协议）的高速串行接口（最快达38。4kb/s）
8、 最低照度为1。0LX（典型情况下）

2. 室外一体化日夜型高速球机
特点:
高强度铝合金精铸上罩
快装接口,具有热插拔功能
360度连续旋转、最快速度达到300度/s
四路报警输入、一路报警输出
方位坐标显示功能
1条模式路径，记忆长达200秒
软地址编辑功能
OSD英文屏幕菜单功能，可显示预置位标题、摄像机地址等
可选择多区域屏蔽功能，6条可编程巡航轨迹，具有自学习功能，128个预置位
集成多协议,波特率可选
采用AC24V电源可实现外同步
机械参数:
水平转动
0°—300°/S
上下转动
0°—120°/S
水平角度
360°无限位
上下角度
90°（180°自动翻转）
预置位
128个（最多）
控制方式
多协议，RS485
相对湿度
90%
工作温度
-35℃—55℃
电源
AC24V
功耗
35VA
重量
4kg
摄像机参数:
影像感应器
1/4”Exview HAD CCD
有效象素
752H×582V
同步系统
内同步或外同步
视频输出
VBS 1.0Vp—p/75Ω
白平衡
自动/手动
扫描系统
15.625KHz（H） 50Hz(V)
水平解析度
480TVL
信噪比
>50dB
电子快门
1/1—1/10.00s
最低照度
0.7Lux
焦距长度
F=3.4—122mm
变焦倍数
总变焦432X
光学变焦36X
数码变焦12X
光圈&变焦
自动/手动

3. 全数字视频光端机

1V1D 20KM 光端机
1V+1D 视频光端机为1路视频+1路数据配置
4V1D 20KM 光端机
4V+1D 视频光端机为4路视频+1路数据配置
16V1D 20KM 光端机
16V+1D 视频光端机为16路视频+1路数据配置
2路双向开关量 20KM光端机为2路双向开关量配置
4路双向开关量 20KM光端机为4路双向开关量配置
32路双向开关量 20KM光端机为32路双向开关量配置
以上数字光端机可在单/多模光纤上实现点对点单纤式双纤传输.数据运行模式;
单工、半双工式全双工，数据接口；RS-232、RS-422、RS-485、曼告彻斯特码可选.
该产品采用全数字无压缩以及8/10位数字编技术,支持高分辩率运动、静止图像无失真传输。

- 视频指标 - - 数据指标 -
接口类型 BNC 接口类型 工业端子
调制方式 数字非压缩视频调制方式 数据方向 正向/反向/双向
视频制式 PAL/NTSC/SECAM 数据格式 RS-232、RS-422、RS-485
Menchester
视频编码 8/10 bit 数率 0~300k
视频带宽 5Hz~8MHz 误码率 优于0。000000001
输入输入阻抗 75Ω（非平衡） - 电源/环境 -
输入输出电压 1。0Vp-p typ 电源 +5。8V DC 3A
微分增益 <0.1% typ
微分相位 < 0.1% typ 工作温度 -40℃+70℃
信噪比 ≤ 65dB 相对湿度 10% ～95%　　

4. 视频编码器

技术指标
规格型号
AV4400D
视频压缩标准
H.264/W-JPEG
图像分辨率
PAL/NTSC
回放分辨率
QCIF,CIF,Half D1,D1
视频输入路数
4路
视频输入接口
BNC
视频帧率
PAL:1--25帧、秒，NTSC：1--30帧、秒
码流类型
双码流
压缩输出码率
32-4M可调
音频输入路数
1路
音频输入接口
BNC阴性或3.5mm立体声插座
音频输出
双向，输入
语音对讲输入
双向。输入：-46至-3dBV,1ΚΩ ,单声道
音频压缩标准
ADPCM
音频压缩码率
8-16kbps
通讯接口
RJ-45 10M100M Base-T 自适应以太网口，RS232、RS485总线端口
硬盘接口
支持4快SATA硬盘
USB接口
支持
DI接口
4路
DO接口
2路
AI接口
2路，与DI共线复用
报警设定
报警联动本地图像抓拍、计划抓拍、连拍功能，并可组合使用。设定的
报警条件，对一组报警信号进行判断，当报警信号组合满足条件时，才进行报警，可大幅度降低报警当误报率。
电源
220V AV+/- 10％,12V Dc
功耗（不含硬盘）
最多10W
工作温度
主机正常工作温度为 -10℃～55℅，存储温度 -10℅～70％
芯片
海思
操作系统
嵌入式Linux
升级
支持网络升级和USB升级
SDK
提供IDVR客户端SDK
管理软件
网络版中心管理软件/客户端软件

5. 全千兆交换机

* 灵活的千兆接入和集群管理
交换机提供灵活的48个10/100/1000M自适应电口接入；并且支持4个复用的SFP插槽，充分考虑用户的带宽升级的实际情况，既可以支持千兆光模块，也可以支持百兆光模块，保护用户投资。硬件支持最大96Gbps交换容量，保证所有端口二层限速交换。
交换机采用专利技术允许交换机利用专用互联电缆实现多达16台设备的堆叠，支持不同端口设备的混合堆叠。具有即插即用、单一IP管理。同时大大降低系统扩展的成本，保护了用户投资。
*全面的接入安全策略
支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施网络中逐渐盛行的“中间人”攻击，对不符合DHCP Snooping动态绑定表或手工配置的静态绑定表的非法ARP欺骗报文直接丢弃。同时支持IP Source Check
特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大量地址仿冒带来的DOS攻击。另外，利用DHCP Snooping的信任端口特性还可以有效杜绝私设DHCP服务器，保证DHCP环境的真实性和一致性。
支持端口安全特性族可以有效防范基于MAC地址的攻击。可以实现基于MAC地址允许/限制流量，或者设定每个端口允许的MAC地址的最大数量，使得某个特定端口上的MAC地址可以由管理员静态配置，或者由交换机动态学习。
提供802.1X和集中MAC认证方式对接入的用户进行认证，允许合法用户通过，对于非法用户则拒绝其上网。同时还支持客户端软件版本检测、Guest VLAN等功能，和CAMS服务器配合还可以实现代理检测、双网卡检测等功能。通过这些功能的应用可以对用户的合法性进行充分的检查和控制，最大程度的减少非法用户对网络安全的危害。
*增强的网络管理和维护的易用性
支持通过实现设备的远程升级，支持SNMPv1/v2/v3,可支持Open View等通用网管平台，以及iMC智能管理中心。支持CL1命令行，Web网管，TELNET，HGMP集群管理，使设备管理更方便。冰倩支持SSH2.0等加密方式，使得管理更加安全。
传统交换机对端口的镜像功能都是基于本地实现，镜像数据流无法穿越网络在核心实现同意采集、监控和分析；H3C Ｓ５１００－ＳＩ　支持快交换机的远程端口镜像功能（ＲＳＰＡＮ），可以将介入端口的流量镜像到核心交换机上，在核心交换机上启动网流分析（Ｎｅｔｓｔｒｅａｍ）功能，对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。
支持ＶＣＴ（Ｖｉｒｔｕａｌ　Ｃａｂｌｅ　Ｔｅｓｔ）电缆检测功能，便于快速定位网络故障点；并支持ＤＬＤＰ（Ｄｅｖｉｃｅ　Ｌｉｎｋ　Ｄｅｔｅｃｔｉｏｎ　Ｐｒｏｔｏｃｏｌ）单项链路检测协议，可以有效的防治网络中单通故障发生，大幅提高网络维护效率，切实将设备的易用性带给用户。

6. 光纤磁盘阵列

冗余的Ｆｌｅｓｈ　ＲＯＭ　芯片确保系统稳固性
４Ｇｂ　ＦＣ　主机通道
ＲＡＩＤ　级别　：ＪＢＯＤ，０，１，３，５，６，１０，
３０，２０，６０，ＮＲＡＩＤ，
最大单机支持１２ＴＢ，１６ＳＡＴＡⅡｄｒｉｖｅｓ（ＳＡ－６６５１Ｓ）
３Ｕ　机架，密集化设计
高可靠性余易维护性　：
――冗余、热拔插部件
――模块化设计
有好的网络管理界面（ＧＵＩ），
事件多方式警示、
日志管理查询、
绿色环保
技术规格
型号

主机通道
主机行到接口
４Ｇｂ　ＦＣ
数据传输速率
４Ｇｂ　ＦＣ
主机通道数
２
外部连接类型
ＳＦＰ×２（＊１）
硬件
控制器
单控制器
控制器(CPU)
ＡMCC　ＰＰＣ４４０ＳＰ
内存
５１２ＭＢ－４ＧＢ　ＤＤＲ　ＲＡＭ　（＊２）
硬盘总线接口
ＳＡＴＡ　Ⅱ（３Ｇｂ／ｓ）
可安装硬盘数量
１６
热插拔硬盘托架
１６×3.5〞热拔插托架
热插拔电源
460W×2冗余电源
输入电压
100～240V(+/-10%)，47～63Hz
热插拔风扇
涡轮风扇（3，600rpm）×2
锂电保护
支持锂电保护，双FALSH ROM 湖北援
ＲＡＩＤ功能
RAID级别
JBOD，0，1，3，5，6，10，30，50，60，NRAID
RAID设置
最大16组
逻辑盘设置
最大16个
数据重建
自动数据重建
RAID特性
全局/局部热备援，多个主机ID，可设定多组RAID，可设定多组slices，后台初始化，多条带尺寸、虚拟动态RAID级别、阵列漫游，AV Streaming(*3)
书卷传保障
SMARTCor.功能（DST,DS，DC） (*4)
在线扩容
支持
RAI
前面板ＬＣＤ和按
简便的设定，显示状态报告
D管理
键

RS-232终端
人性化的界面、方便设置和显示状态报告
基于浏览器的GUI
通过网络连接的Global-Net GUI管理软件，用于设置和状态监控
PathGuard
Software
支持多路径
自动排除I/O单点故障
支持动态I/O负载平衡
环境管理
蜂鸣器报警，e-mail报警，SNMP报警（*3）

环境规格
环境相对湿度
20%-85%无凝结
操作湿度
5℃-40℃
存放温度
-25℃-60℃
安全认证
UL，CUL，CB
EMC标准
FCC，CE，C-Tick，BSML
规格重量
物理规格
485(W)×574(D)×132(H)mm
物理重量
24Kgs(不含硬盘)
包装规格
610（W）×790(D)×450(H)mm
包装重量
33Kgs(不含硬盘)

4.1.2电子围栏报警系统
1、 施工程序

布线（绝缘线、485总线）
拉线
支架安装

调试
连线
安装（主机、避雷器、LED板）

2、 施工规范：
1) 底座安装要坚固、水平，前后底座之间尽量保持一条直线，尽量与铁栅栏保持垂直。
2) 底座安装固定，采用不锈钢膨胀螺栓或普通膨胀螺栓。为防锈和长期使用优先选择不锈钢螺栓。终端杆底座采用8mm的螺栓，中间杆底座采用6mm的螺栓。
3) 围栏电线之间需保持平行等距，应为200mm±20mm。
4) 围栏收紧器上下之间保持为一条竖直直线。
5) 最上一根围栏与围墙顶端的距离不小于750mm，最下一根围栏与围墙顶端的距离为150mm±20mm。
6) 主动红外探测器探测距离不大于制造厂规定距离的70％，最下一束光轴与与围墙顶端的距离为150mm±10mm。
7) 线线连接器中间的高压绝缘线需穿一根平滑的PVC细管，以防老化。
8) 排PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。应与甲方沟通，确认采用沿墙角边缘排管或地下排管。地下排管需挖地时，应保证一定深度（40cm左右）。
9) 排线时，必须保证一条线走到底，中间严格避免接头情况；尤其是地下排管时，应坚决杜绝。在购买线缆时，如果长度不够，应提早定制线缆。
10) 安装避雷器时，地桩必须打入地下80cm以下，每个避雷器应接两根地桩，地桩之间保持2米以上的距离。地桩应在方案中与甲方沟通确认选择铜管或钢管。地桩参考规格：长1.0米，直径1－2cm。

11) 墙墩之间（10米）应挂一块警示牌，以充分提醒警示。
12) 485总线选用规格：FRVV双芯，大于1.0平方毫米，防水。
13) 电源线选用规格：FRVVP双芯，大于1.0平方毫米，防水。
14) 若采用多防区系统，当单防区报警控制器放在室外时，必须放在不锈钢防水箱内。防水箱可挂于墙边，或在地面制作水泥地基放置，具体选择应与甲方沟通确定。
3、 施工中应注意的其他问题
1) 如果墙墩较宽，应将围栏电线设计成靠近墙体中心偏外，即底座偏外安装，保证无盲区情况下，防止从墙顶跨过围栏翻越。
2) 中间杆绝缘子在收紧器收紧后方可用销销死。
3) 终端杆、承力杆、中间杆要用自攻螺丝顶死。
4) 合金丝加长时，接头接在收紧器里。
5) 本产品的电脉冲不会伤害入侵者，但应避免连带因素。为了解决这个问题，其一，在电子围栏上醒目的位置，每隔10米（或以内），挂上专用的“电子围栏，禁止攀登”警示牌。警告入侵者，切勿触及。其二，电子围栏的安装高度，应在1.8m以上，不致在无意中触及。如果电子围栏的安装高度不够高，为避免人员无意中触及，应在电子围栏的外侧或两侧安装隔离墙或隔离网。
6) 电子围栏的脉冲能量，有时会产生火花，为此，电子围栏附近不能有可燃气体存在。
7) 电子围栏应与电力线路保持足够的安全距离。
4.1.3防盗报警系统
1）管槽敷设
* 系统布线，要符合国家《电气装置安装工程施工及验收规范》，对导线的种类、规定、电压等级进行检验。凡有合格证书，等级证明等且符合设计要求的方可使用。
* 线管、线槽安装前，要根据图纸确定始端和终端的位置，找出水平或垂直线，用粉袋弹线定位，并根据线管、线槽固定的要求，分均档距离标处吊架的位置。线管、线槽的标高根据现场实际情况确定。

* 线管、线槽固定时，吊点和支持点的距离，要根据工程实际条件确定，一般直线段固定间距不能大于3米，在线管、线槽的首端、分支、转角、接头及进出接线盒处不能大于5米。
* 管的弯曲角
