10kV电缆环网柜箱技术规范tds.doc

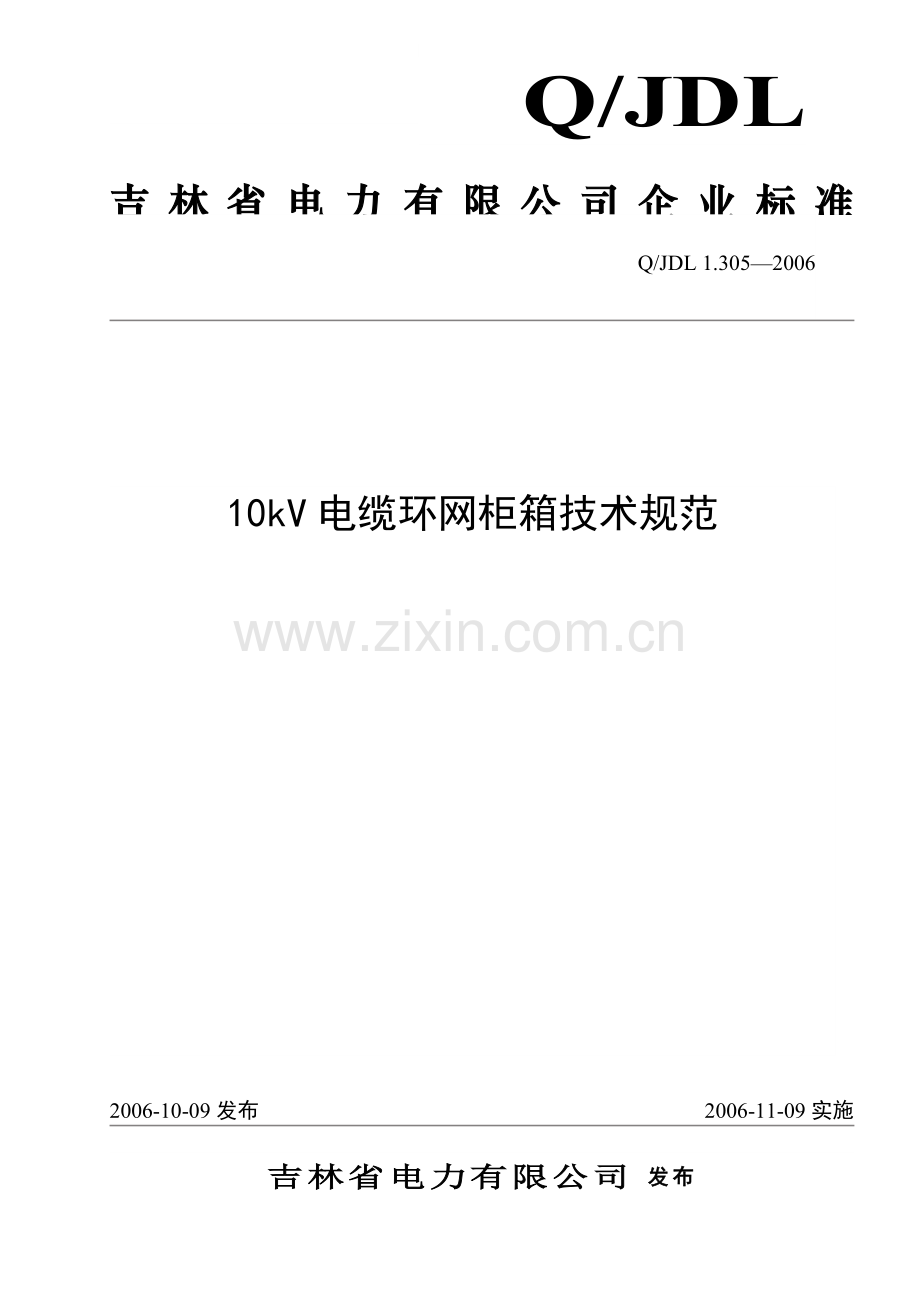

吉林省电力有限公司 发布2006-11-09实施2006-10-09发布10kV电缆环网柜箱技术规范Q/JDL 1.3052006Q/JDL吉林省电力有限公司企业标准目 次前言II1 范围12 规范性引用文件13 使用条件14 产品主要技术参数25 技术要求26 技术资料清单3Q/JDL 1.3052006前 言为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。本标准由吉林省电力有限公司标准化委员会提出。本标准由吉林省电力有限公司科技信息部归口。本标准主要起草单位：吉林省电力有限公司生产部本标准主要起草人：任有学、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、宋庆秋、徐晓丰、吴红波、郑荣光、孙静。本标准审核人：蔡宏毅、张树东、王伯时。本标准批准人：董恩伏本标准由吉林省电力有限公司生产部负责解释。10kV电缆环网柜箱技术规范1 范围本标准规定了10kV户外电缆环网柜技术规范使用条件、主要技术参数和要求等内容。本标准适用于吉林省电力有限公司系统的10kV户外电缆环网柜等设备。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3804-2004 3.6kV-40.5kV高压交流负荷开关GB3906-200X 3.6 kV -40.5kV交流金属封闭开关设备和控制设备GB7674-1997 72.5 kV及以上气体绝缘金属封闭开关设备GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB12706.4-2002 额定电压6-35 kV挤包绝缘电力电缆附件试验要求GB16926-1997 交流高压负荷开关-熔断器组合电器GB/T5582-93 高压电力设备外绝缘污秽等级3 使用条件3.1 环境条件3.1.1 海拔高度：1000m3.1.2 空气温度 最高温度：+40 最低温度：-40 最大日温差: 25K3.1.3 最大风速: 35 m/s3.1.4 覆冰厚度：10mm3.1.5 环境相对湿度：月平均值：90%；日平均值： 95%3.1.6 日照强度：1.1kW/m23.1.7 抗震能力： 8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。分析计算的安全系数不小于1.67）。3.1.8 污秽等级： 级a) 级 b) 级3.2 运行条件3.2.1 安装地点： 3.2.2 安装方式：户外3.3 系统条件Q/JDL 1.30520063.3.1 系统额定电压：10kV3.3.2 系统最高运行电压:12kV3.3.3 系统额定频率：50 Hz4 产品主要技术参数见表 环网开关主要技术参数表、表2 高压电缆插头主要技术参数表。表 环网开关主要技术参数表序 号名 称单 位负荷开关组合电器断路器1额定电压kV1010102额定电流A6301256303雷电冲击电压（相地/断口）kV95/125-75/854工频耐压（相地/断口）kV42/48-42/485额定短时耐受电流（3s）kA20-206额定峰值耐受电流kA50-507额定闭环开断电流A630-6308额定转移电流A-1700-9额定短路开断电流kA-502010额定短路关合电流kA50-5011额定短路开断次数次-3012额定电流开断次数次100-1000013额定短路关合次数(主回路/接地回路)次5/5-5/514机械操作次数次2000200010000表2 高压电缆插头主要技术参数表序 号名 称单 位参 数1额定电压kV102额定电流A200、6303工频耐压5minkV394直流耐压5minkV525雷电冲击耐压kV1056局部放电15 kVpC107额定短时耐受电流（3s）kA208额定峰值耐受电流kA509绝缘电阻M25005 技术要求5.1 整体性能要求5.1.1 配备三工位10kV全密闭SF6负荷开关。5.1.2 开关整体选用Schneider-RM6，Iberica-IA，ORMAZABAL-GA，GE，AREVA-FBA系列产品。5.1.3 环网柜必须采用全密闭结构、共气箱式结构。10kV带电体全密闭绝缘结构，抗重污秽，抗凝霜、凝露，最低抗72小时水淹没。5.1.4 箱体小巧紧凑，通过整体监测(淋雨试验、防护水平试验等)。5.1.5 电缆环网柜主接地点应有明显的接地标志。各需接地的部件必须有效接地，主接地必须外露，便于测量接地电阻。5.2 箱体技术要求5.2.1 采用不锈钢箱体或SMC材质箱体。5.2.2 不锈钢厚度应不小于2.0mm，表面静电喷涂，颜色为军绿色。箱体四面按照国标安装或喷涂警告标志牌。SMC材质要求阻燃FV0级，适应环境温度-50 +160，热变形温度不低于240，SMC箱体老化寿命30年。5.2.3 外壳防护等级满足IP33，能满足户外全天候运行。5.3 环网开关技术要求5.3.1 开关使用寿命不少于30年。5.3.2 开关为金属全密闭气箱，母线在不锈钢SF6气箱中，整体10kV全密闭结构。5.3.3 开关进出线侧均配置带电显示器，并具有二次核相功能。5.3.4 SF6开关应能保证气体年泄露率低于0.025%/年。5.3.5 开关带有SF6气压表，当压力不足时发出明显指示。5.3.6 负荷开关采用弹簧储能操作机构，并具有完善的“五防”防误操作功能，环网柜开关单元操作机构的挡板或柜门应具有加装外挂锁装置。5.3.7 负荷开关熔断器组合电器带有熔断自动脱扣装置。任意一相熔断时，三相同时跳闸，防止缺相运行。5.3.8 熔断器采用EFEN、SIBA、AREVA公司HVHRC带温度保护功能的熔断器。5.3.9 断路器采用真空断路器，永磁或弹簧操作机构。5.4 硅橡胶电缆插头技术要求5.4.1 采用屏蔽型欧式硅橡胶T型电缆插头，螺栓逐级紧固式连接。5.4.2 采用进口硅橡胶原料，HTV高温固态硫化工艺注射成形。5.4.3 屏蔽型层采用进口硅橡胶原料，LSR高温液态硫化工艺注射成形。5.4.4 配套件齐全，包含全部电缆连接所需的全部附件材料。5.4.5 配备光纤型短路/接地故障指示器。5.5 自动化升级配置开关预留加装电动操作机构、PT、CT及远方控制装置的位置。6 技术资料清单6.1 产品实验合格证明书6.2 铭牌标志图及电气接线图6.3 安装使用说明书6.4 随货附件清单6.5 外形及安装基础尺寸图
