钢筋工程量的计算实例.doc

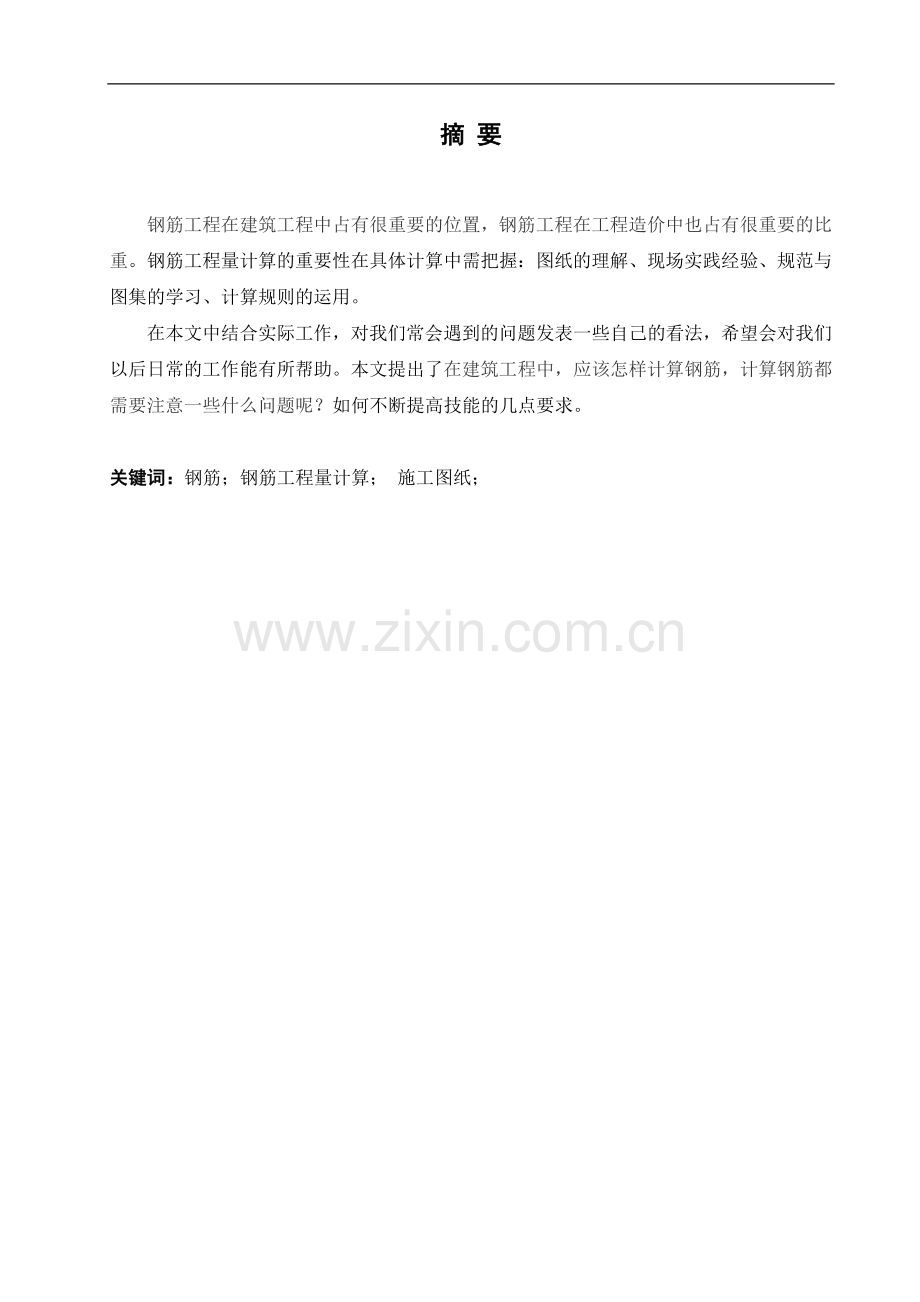

摘 要钢筋工程在建筑工程中占有很重要的位置，钢筋工程在工程造价中也占有很重要的比重。钢筋工程量计算的重要性在具体计算中需把握：图纸的理解、现场实践经验、规范与图集的学习、计算规则的运用。在本文中结合实际工作，对我们常会遇到的问题发表一些自己的看法，希望会对我们以后日常的工作能有所帮助。本文提出了在建筑工程中，应该怎样计算钢筋，计算钢筋都需要注意一些什么问题呢？如何不断提高技能的几点要求。 关键词：钢筋；钢筋工程量计算； 施工图纸；目 录1.绪论.32.钢筋工程概述.4 2.1 钢筋的种类.4 2.2 混凝土保护层厚度.42.3 钢筋的连接.42.4 钢筋的锚固.53.计算钢筋工程量需要掌握哪些.6 3.1 深刻理解图纸.63.2 现场实际经验.73.3 规范、图籍的学习与运用.73.4工程量计算规则的灵活运用.84.影响钢筋工程量计算的因素.94.1结构的因素.94.2各种混凝土构件之间关系的因素.105.工程造价人员如何加强自身建设.115.1 思想观念与时俱进.115.2 数据信息的积累.115.3 参加学术交流会，强化继续教育.116.致谢.127.参考文献.131 绪论在工程计量与计价工作中，钢筋工程量的计算是一个非常重要的环节，它所耗用的工时及占工程造价的比重举足轻重在以前的房屋结构中，多以砖混结构为主单位工程用钢量很少，计算起来也较简单而今，随着城镇化建设进程的加快，土地日趋紧张，房屋建设规模朝高、大方向发展多层及高层建筑如雨后春笋般地拔地而起其中多为钢筋混凝土结构或钢结构。钢筋的用量大幅增加，计算也较繁杂冗长，甚至一栋楼算下来，钢筋的计算占一份预算的大半时。由于钢筋价格比较高，一个工程含钢量的大小，直接影响到了这个工程的造价高低。因而，钢材位于建筑工程的三大材之首。因此，能否正确的计算一个工程的钢筋工程量，直接影响到能不能正确的确定一个建筑工程的工程造价。而且，在一个建筑工程之中，钢筋工程量的计算，要占到整个工程的工程量计算工作量的50%以上，所以说，虽然是简单的钢筋工程量计算，在整个工程造价中却占有非常重要的位置。并且钢筋的计算准确与否关系到整份预算的质量。作为工程造价人员，一方面要从思想上给予高度重视，另一方面要从实际操作中予以准确把握。2 钢筋工程概述 在建筑工程的八大分部工程中，混凝土及钢筋混凝土工程是一重要的组成部分。如果我们把混凝土比做是建筑物的骨架，那么钢筋组成了混凝土的骨架。钢筋工程的工作内容包括加工制作、施工安装等一系列的工作。钢筋工程有着庞大的工程量、复杂的结构形式和多样的变化，在施工过程和图纸中都是值得我们细心的对待。2.1 钢筋种类2.1.1按直径大小分为 钢筋混凝土结构配筋按直径大小分为：钢筋和钢丝两类。直径在6mm以上的称为钢筋；直径在6mm以内的称为钢丝。2.1.2按生产工艺分为 钢筋按生产工艺分为：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。2.1.3常用钢筋的表达方式按照“GB50010-2002”规定：（1）HPB235表示热轧光圆一级钢筋：（2）HRB335表示热轧带肋二级钢筋：（3）HRB400表示热轧带肋三级钢筋：（4）RRB400表示余热处理三级钢筋。2.2 混凝土保护层的厚度混凝土保护层：结构构件中的钢筋骨架被浇筑于混凝土中，在钢筋骨架的外围四周必须有混凝土将钢筋包裹住，主筋外皮与混凝土面（即构件外表面）之间的距离，就是钢筋混凝土保护层。保护层的厚度不能小于10 mm。不同构件保护层厚度不同。具体参照图纸总说明。2.3 钢筋连接工厂生产出来的钢筋均按一定规格（如9mm、12mm等）的定长尺寸制作。而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行连接处理。钢筋连接分为以下三种情况：2.3.1绑扎连接 直接将两根钢筋相互参差地搭接在一起，就是绑扎连接。2.3.2焊接连接 焊接连接包括对焊、单面焊、双面焊、电渣压力焊、气压焊等几种情况。2.3.3机械连接机械连接包括直螺纹连接、锥螺纹连接、套管冷挤压连接等几种情况。2.4钢筋锚固钢筋与混凝土之所以能够可靠的结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。很显然，钢筋探入混凝土内的长度愈长，粘结效果越好。钢筋的锚固长度是指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。3 计算钢筋工程量需要掌握哪些在预算的工程量计算之中，钢筋的工程量计算虽然是琐碎而繁杂的，只要有了一个清晰的计算思路，钢筋的计算应该是比较简单的，因为钢筋只要求计算重量，其实说穿了，钢筋只要你计算出他的长度就可以了，计算出钢筋的长度，乘以钢筋的比重就是钢筋的重量了。学过几何知识的人都知道：计算长度相对计算面积，计算体积来讲，应该是容易的多。但是，很多预算员，特别是新接触预算造价的新手，对于钢筋的计算却是最为头疼的，感觉到比那些计算面积和计算体积的工程的难度还要大。甚至有时候会感觉到无从下手。为什么会产生这种问题呢？其实原因很简单，一个是对于各种繁杂而琐碎的各种形状的钢筋，缺少一个清晰的计算思路，再者就是钢筋的工程量计算，到现在还没有一个相对完善的计算规则。 鉴于这些原因，笔者依据现行的钢筋混凝土设计规范、钢筋混凝土施工验收规范、规程，钢筋混凝土平法标注图籍G101，以及对钢筋工程量计算的一些粗浅理解，对钢筋工程量量计算进行一个总体的概述，谈一谈钢筋工程量计算方面的问题，和大家共同商讨，由于笔者水平有限，加上一些对规范、规程的理解不够深刻，难免存在不足和错误之处，希望对境况相同的同学们能有所帮助。对于不尽、不详、不对之处还希望各位老师指教。在建筑工程中，应该怎样计算钢筋，计算钢筋都需要注意一些什么问题呢？或者说哪些因素对计算钢筋工程量有影响呢？主要有以下方面是计算钢筋工程量需要掌握的。3.1深刻理解图纸 钢筋工程量的计算主要依据是施工图纸，对图纸理解的程度如何，直接影响其计算质量的优劣。工程造价人员就是要用自己的专业知识，准确计算工程量，为工程经济建设服务，为领导提供决策依据。对图纸的理解是一个循序渐进的过程，首先要学习钢筋的有关基本知识，譬如钢筋的种类 、代号 、性能、钢筋的加工流程 、钢筋的连接方式及适用环境等等；其次要具有制图功底，要识好图，先学制图，对于工程制图的原理、方式 、方法要有一定的了解；然后，学习摸索快速识图的技巧与步骤，这需要一个感悟的过程：大体来说，一栋楼房是由基础 、柱(墙 )、梁、板、楼梯等结构构件组成，每一构件有自己的表达方式要区别识之。最后，要多算、多动手 、多比较，相信熟能生巧，书读百遍其义自现：总的来说，当我们拿到一套图纸，先粗略浏览一遍，了解个大体；然后逐部细看分张分图熟悉全貌：再对各张图、各构件进行比较对照，若有错误或不妥之处，做个标记，留作疑问这样，计算起来便方便很多了。 3.2现场实践经验 有无现场施工经验，亦是影响钢筋工程量计算的一个因素。无论简单还是复杂的施工图纸，都要付诸实践，以实物表达出来。这就要考虑现场施工环境、实际物形、施工方案、操作难易程度等诸多因素，只有如此，方能合理地下料、布筋。目前，工程造价人员多为专职，进行办公室作业，不少人很少接触工程施工实际，钢筋计算仅依靠施工图纸，由此而造成的钢筋重复计算或少算已屡见不鲜：现以现浇板内配筋为例作一介绍。现浇板内配筋通常分为板跨中受力筋和板支座受力筋板跨中受力筋区分单向板(一方向布受力筋，另一片向布分筋，这在图纸上通常不画而在说明处注明的)和双板(两方向均布受力筋 )，板支座受力筋亦称盖筋或负筋，图纸通常标明，而垂直负筋方向的分布筋图纸通常不标，仅在备注处说明(此部分常为造价员所忽略，造成少算钢筋用量)。象这样陋算的还有很多。如墙体拉结钢筋等。有过现场工作经验的造价员在计算钢筋工程量时就能考虑此种情况并结合实际，合理计算。 3.3规范、图集的学习与运用 施工图纸的设计，是依照现行设计规范和有关标准图集的要求而绘制的。图纸中有些部分构造做法索引自图集，有些部分是在图集的基础上进行必要的修改，有些部分是根据规范的要求设计的。不论施工图纸怎么变化，规范和图集是其灵魂。造价人员切不可以认为图纸是设计人员的事，图纸上有的就算，图纸上没有的就不算。我们应当认真地学习有关设计规范和图集，一方面增加知识，另一方面有利于钢筋的计算。现以“混凝土结构施工图平面整体表示方法制图规则”和“构造详图”作介绍。随着建筑标准化设计的推广和应用，工程制图日益简洁、明快，图纸张数相应减少过去一栋楼房有诸多剖面图和构造详图，仅一道多跨梁就占用一张图，各断面构造、钢筋尺寸标的一清二楚，造价人员只需按图示尺寸计算即可。而今采用平法制出的图纸大大简化，只在平面上标注钢筋的种类、根数，而具体形状 、尺寸由识图人员按图集要求自行计算。因此，我们对规范和图集的学习，要注意更新：规范几年一变，图集的版本也在升级，其内在要求亦在变化。就混凝土平法而言。经过了好几次的版本升级 ，从最初的96G101到00G101，再到现今的03G101-l，其内涵变化颇多。就00G101和03G101-l比较。现举2例说明。一例是纵向受拉钢筋的最小锚固的规定。譬如C30混凝土三级抗震，HPB235级钢筋(即原I级钢筋 )，00G101规定为20d，03G101-1规定为25d。二例是抗震框架梁下部钢筋锚入端支座的长度，当弯锚时，00G101规定为不小于0.4 lae 。而03G101-l规定为不小于0.4lae +15d：类似此种差别，我们应及时学习与掌握，切记不可墨守成规。 3.4工程量计算规则的灵活运用 钢筋的工程量计算规则，定额上仅概括性地介绍计算要求，区分现浇构件、预制构件、预应力构件，不同钢筋种类和规格按设计图示尺寸计算，以重量为计量单位。实际计算情形，要由各造价人员根据个人功底、理解方式去灵活操作。这就要求我们要勤于思考，多动手做。多总结，从而找出一定的规律与技巧：现举一例计算如下图所示的梁截面的箍筋长度(混凝土保护层厚度取25mm)。 有3种算法：Ll=(0.2+0.35)2+11.90.0082=1.29m；L2=(0.208+0.358)2+100.0082=1.292m； L3=(0.25+0.4)2=1.3m可见3种计算结果几近一致，不论采用何种算法，一栋楼下来误差微乎其微，而哪种方法简便，一比即知，从而减少相当一部分工作量。当然，要经过实践比较、分析，方可应用，且有一定的适用范围，不是绝对的。这里，只是借此说明，任何一项工作，均有其规律和技巧性，要在实践中不断地摸索总结。总之，钢筋工程量的计算是一项实践性较强的工作，要做好这项工作，只有多学习 、多实践，把理论知识放到实践中检验从实践中总结出经验、规律再用到下一次工程实践，反复运用，从而不断提高工作技能，有利于做好钢筋计算。 4 影响钢筋工程量计算的因素若想要准确的计算钢筋的工程量，首先要清楚哪些因素对钢筋工程的工程量计算结果有影响。不搞清楚这些影响因素，很难准确的计算钢筋的工程量。影响钢筋工程量计算的因素无非是结构的因素和构造的因素两个方面。4.1结构的因素 建筑工程的设计抗震等级和建筑工程所在地区规定的抗震设防烈度、混凝土构件的强度等级、钢筋本身的级别和直径大小、钢筋施工时所采用的搭接形式、设计图纸规定的钢筋混凝土保护层厚度等因素，都对钢筋的工程量计算有一定的影响。如1.钢筋的连接。首先，影响钢筋工程量计算的因素就是钢筋的连接。钢铁厂生产的钢筋都是按照一定的规格尺寸出厂的，这里有钢筋直径的不同规格和长度的不同规格，对于钢筋直径的规格，一般来说对钢筋的计算和使用时没有影响的，因为设计单位大部分也是按照钢铁厂生产的出厂规格选用钢筋的。这种情况，我们只要按照正常的直径规格进行计算就可以了。对于不同的钢筋长度，由于大部分钢铁厂是按照一定的长度定尺制作生产，并按照定尺长度出厂。例如常见的有8m、9m、12m等定尺长度，而我们实际在建筑工程中所使用的钢筋是形状各异的，有长有短不可能统一的，这样就需要对钢筋进行截断和连接，因而也就产生了一个钢筋的连接问题。 钢筋的连接，分为绑扎连接、焊接和机械连接。不同的钢筋等级、不同的钢筋直径和表面形状、不同的设计混凝土强度、抗震等级要求和不同的钢筋连接形式，所要求的钢筋连接长度是不同的，这些在钢筋混凝土施工规范、规程和钢筋混凝土平法标注图籍G101中，都有详细的说明。2. 钢筋的保护层厚度，有些书籍中也称作混凝土的保护层厚度，在钢筋混凝土结构构件中，钢筋骨架是被浇筑在混凝土之中的，由于钢筋的化学成分比较活跃，在空气中比较容易被锈蚀，为了保证钢筋的耐久性能，同时也是为了混凝土构件对钢筋有着可靠和有效的握裹力，必须要求在钢筋骨架的四周有一定厚度的混凝土将钢筋包裹住，钢筋主筋或者受力筋外皮到混凝土构件外表面之间的距离，也就是钢筋的混凝土保护层厚度，该保护层的厚度，必须要满足钢筋混凝土施工规范和规程的要求。钢筋保护层的厚度，不仅直接影响钢筋混凝土结构中的箍筋长度，同时也影响主筋或者受力筋的计算长度。4.2各种混凝土构件之间关系的因素 在建筑工程中，各种钢筋混凝土构件都不是独立存在的，他们之间有着相互的制约关系，不搞清楚各种构件之间的关系，也是不可能正确的计算钢筋的工程量的。 在建筑工程中，各种钢筋混凝土构件之间的依赖关系，是十分重要的，所谓的依赖关系，也就是通常我们所说的：谁是谁的支座的问题，因为这个构件之间的相互关系，直接影响到钢筋工程量的计算，例如：在通常的设计中，基础或者基础梁是柱子的支座；在计算柱子的钢筋时，就需要考虑柱子钢筋在基础中的锚固长度。而且基础梁的箍筋在这里必须是连续通过的，柱子的箍筋只能计算到基础或者基础梁的顶部。同样的道理，柱子是梁的支座，梁是板的支座。计算梁的钢筋时，要考虑梁内钢筋在柱子中的锚固长度，在梁柱交接的节点处，柱子的箍筋连续通过，而梁的箍筋只能计算到柱子的侧面。计算板的钢筋时，垂直于梁的钢筋要考虑锚固到梁中，平行于梁的钢筋应该在梁的截面以外开始布置。5工程造价人员如何加强自身建设5.1思想观念与时俱进时代不断前进，科技迅猛发展，对各行各业的影响也在不断革新我们的思想观念要推陈出新，要摆脱旧的思维定势的束缚 就我们采用的工程定额而言，每过几年便更换，内在规定也在变，从单项定额到综合定额，再到工程量清单计价，我们的思维习惯不可拘泥于往日要不断更新。 5.2数据信息的积累 我们在工作中和学习时，要注意资料的搜集、整理、总结与归纳。好的方法、好的步骤 、常用数据记录下来，这对以后的工作或许是很难得的参考资料，有时能收到事半功倍的效果。5.3参加学术交流会，强化继续教育 一个人的见识毕竟是有限的，尤其是在信息瞬变的今天，多与他人交流是获取知识的良好途径。对于市、省、国内外举办的工程造价方面的培训 、学术研讨会等活动应积极参加。一方可以广闻博览、交流意见、取长补短、相互促进，另一方面可以学习新规范、新标准掌握新技能、新工艺强化继续教育，永立时代前沿。 6 致 谢这篇论文虽已接近尾声，但是我对工作的体味与钻研还只是一个开始，对于工程造价相关知识的探讨也永不会停止。通过这篇论文，我查阅很多资料，收获许多新知识，同时也发表一些自己的看法，我相信这一定会对我以后的工作有很大的帮助。 本文是在岳井峰老师的悉心指导下完成的。从论文的选材、题目和撰写等方面都给予了热情的指导与关怀，师恩宏大，使我从中受益匪浅。可以说本文的完成，倾注了老师大量的心血。在此谨向我的指导老师岳井峰老师致以崇高的敬意和衷心的感谢！同时也感谢在这三年大学生涯对我教诲不倦的老师们！7 参考文献1.建筑工程预算定额题解，何连峰，沈阳出版社，19892.建筑施工手册，中国建筑工业出版社，20023.建筑工程施工及验收规范，中国建筑工业出版社，20024.国家标准图集03G101-1，中国建筑标准设计研究院出版，2003
