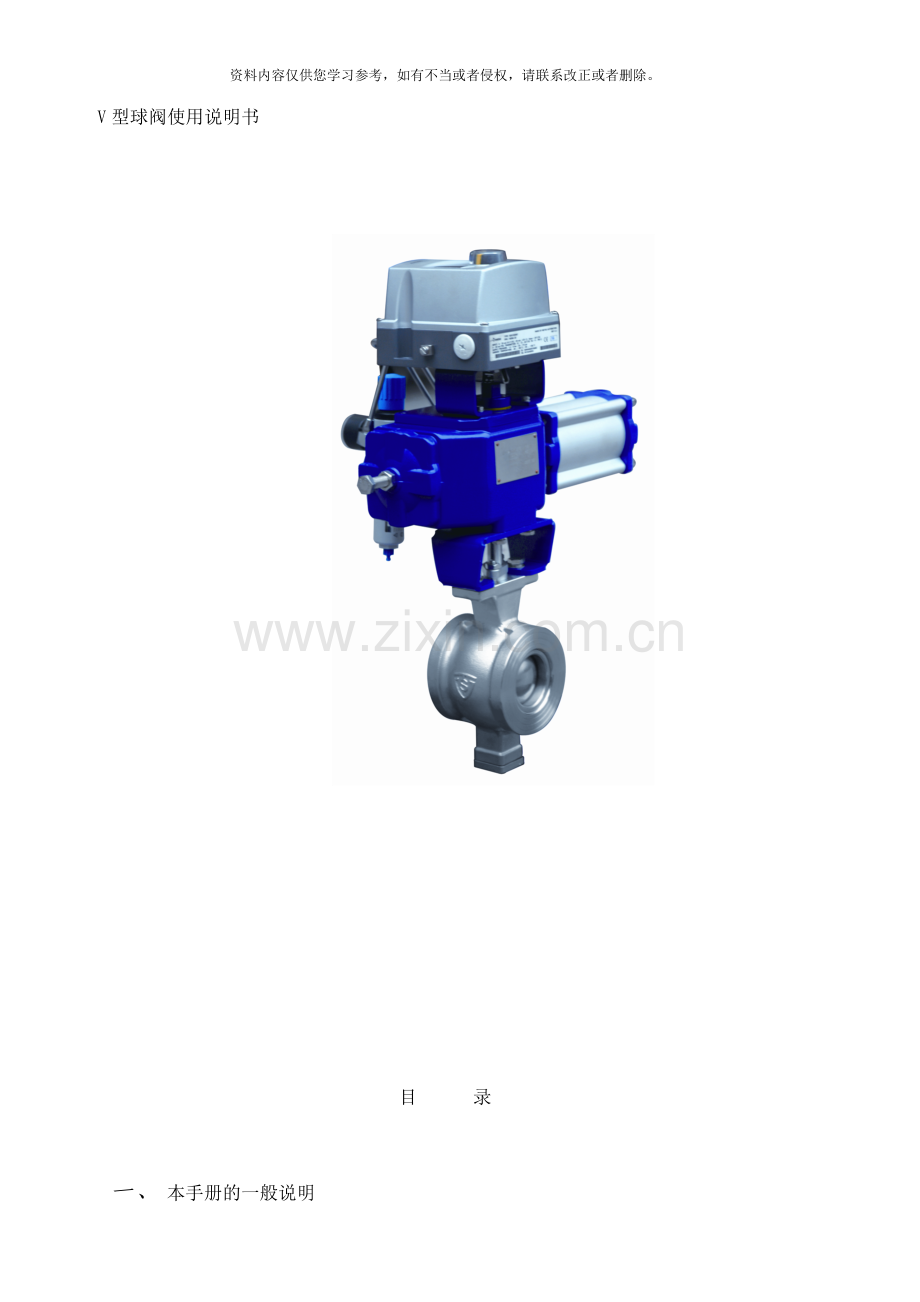

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。V型球阀使用说明书 目 录一、 本手册的一般说明二、 运输、 接收和存储三、 安装、 调试四、 故障分析及维修五、 V型球阀的特点六、 爆炸图和零件清单七、 泄漏量标准八、 流量特性九、 标准产品Cv值十、 外形尺寸一、 本手册的一般说明: 1、 本手册是关于V型球阀在选型、 安装、 调试、 运输、 存储及结构、 故障维修、 售后服务等方面的全面介绍及说明。2、 本手册是为V型球阀加ZS执行器或ZDS执行器而编制的, V型球阀配其它执行器, 例如: 精小型、 电动、 手动等, 由于其阀体结构部分是一致的, 因此也能够参考使用, 但必须是本手册和执行器及附件说明书共同参考使用, 也就是说阀体部分参考本手册, 执行器及其它附件必须有独立的说明书提供给您, 在产品使用的各个阶段, 请参考本手册的内容并遵守其它零部件的使用规范, 这样才不会在使用中出现问题。3、 请在使用产品前认真的阅读本手册及我们提供的附件说明书, 以便正确的使用产品, 更好的为您的生产过程服务4、 由于编辑的原因或产品结构的原因及选型方面的原因, 在产品使用过程中有什么疑问, 可及时和我们联系或和您的供应商联系, 以便我们对产品进行改进, 并及时解决您的问题。欢迎您为我们提供宝贵的意见和建议。5、 由于技术的进步或产品结构的改进, 本手册的内容可能会有所变动, 我们会根据所提供产品的时间提供相应的说明书, 所有使用规范以产品所协带说明书为准。二、 产品运输、 接收和存储: 1、 产品包装: 本产品是在出厂前将阀体及执行器和附件组装在一起, 并对产品性能进行严格测试后整体包装的, 正常情况下国内是用木箱包装的, 产品整体用木条及金属螺栓等固定在箱体内, 整个产品全部用防潮袋进行保护, 以确保产品在运输过程中不会因晃动及水汽而对产品使用造成影响。出口产品是用附合出口标准的木箱加防潮保护等方法包装的。2、 产品运输: 产品运输是委托专业的运输公司进行运输的。3、 产品接收: 当您接到产品后, 第一时间打开包装箱对产品及附件进行检查, 检查分为以下内容: ( 1) 根据装箱内单的内容对产品及附件的数量及品牌进行检查, 看看是否附和合同要求。( 2) 对产品及附件的完整性进行检查, 看看是否存在运输过程的损坏。( 3) 对随产品协带的技术文件是否齐全进行检查。( 4) 对产品性能进行检查, 如果有条件, 能够对产品性能进行测试, 以便确认所接收的产品附和您的订货要求。以上检查内容如有与您所要求的不附, 请及时与货运公司及我公司进行联系, 以便尽快为您解决问题。4、 当开箱验收完成, 确认所供货产品与合同相符时, 您需要及时对产品进行妥善保管, 以确保产品在使用前不被损坏, 技术文件不会丢失。对于作备件而长期不使用的产品, 应进行适当的防护, 以免产品生锈。对于长期存储的产品, 有使用前要进行重新检测, 合格后才能投入使用。三、 安装、 调试: 1、 产品在安装前需要作如下工作: ( 1) 检查产品: 检查所要安装的产品是否适合使用工况; 检查所安装的产品是否完好无损; 检查所要安装的产品附件是否齐全; 长期存放的产品性能是否合格。有条件时对所有将要安装的产品进行性能测试, 合格后再进行安装施工。( 2) 检查管道: 对于新施工的管道, 在安装产品前需要及时清理管道中的杂质, 以免产品在初开机时被损坏。2、 产品吊装: 要用正确的工具和方法对产品进行吊装, 以免产品的安装过程中被损坏。3、 产品安装: 请在焊接管道上设计牢固的支撑, 严禁管道重量由阀体来承担, 这样会对产品使用性能造成一定的影响。对于大口径的阀门( DN350以上) 要对阀体两端的管道进行支撑。4、 调试: 本公司的产品在出厂前都进行过严格的测试, 如有附件组装, 产品组装后都进行了初步调试, 为了您的系统能精确运行, 在产品安装完成后, 产品要进行精调, 以便系统正常运行; 产品调试由专业的调试人员进行。5、 系统试运行: 在安装完成后, 系统要进行一次试运行, 以确保产品完全适应控制系统。四、 维修: 产品在使用过程中可能会出现问题, 针对不同的问题, 采取不同的解决方法。常见问题如下: 1、 填料处泄漏, 产生原因: ( 1) 可能是因填料螺栓未压紧; ( 2) 长期运行, 填料磨损。解决方法: ( 1) 用专用扳手拧紧填料压盖螺母; ( 2) 拆下填料压盖, 更换填料。一般情况下拧紧填料压盖螺母就能够解决问题。2、 后压盖处泄漏产生原因: O型圈损坏。解决方法: 更换O型圈。3、 法兰连接处泄漏产生原因: ( 1) 法兰垫片失去弹性; 解决方法: 更换法兰垫片。( 2) 法兰垫片错位; 解决办法, 重新把垫片安放在法兰密封面位置上。4、 密封座外测泄漏产生原因: O型圈或石墨环损坏; 解决方法: 更换O型圈或石墨环。5、 密封座与阀芯之间泄漏产生原因: ( 1) 关闭时执行器未达到90度; 解决方法: 调整执行器行程, 使其能够完全处于全关状态。( 2) 密封面磨损; 解决方法: 取下密封座, 拆下球, 对密封座和阀芯进行研磨修复。如果密封座损坏严重, 可重新更换密封座。6、 执行器漏气产生原因: O型圈损坏严重; 解决方法: 更换新的O型圈。7、 阀芯卡阻产生原因: ( 1) 阀芯和阀座之间有杂质卡住; 解决方法: 让执行器反向动作, 清理掉杂质后再检查阀座是否损坏, 如果未损坏, 继续使用, 如果阀座损坏, 更换阀座后再重新使用。( 2) 介质产生结晶, 阀座后腔弹簧室充满了介质, 阀座无法浮动; 解决方法, 更改阀座结构, 使介质不易进行弹簧室。( 3) 阀座因热澎涨而卡死, 主要原因是产品结构不适合工况要求, 解决方法: 更换产品结构, 使用适合该工况的产品。( 4) 执行器配置过小; 解决方法: 加大执行器扭矩。五、 V型球阀特点: V型球阀是特殊类型球阀, 它的关闭件是球缺体上开有V字型开口, V型开口具有锋利的刃口, 在球缺体回转过程中, 与阀座之间形成剪切作用, 对介质具有强有力的切断力, 球缺体的V型开口与阀座流道形成一个扇形区域, 在回转过程中可改变流道截面积, 形成对介质的精确调节, 它是一种角回转的调节阀, 其密封性能与普通球阀相同, 使它同时具备调节和开关两种功能, 与气动或电动执行器配套, 广泛使用于工业过程自控系统中。产品特点: 1、 阀体整体式结构: 对夹式和法兰式V型球阀阀体都是整体侧装式结构, 结构刚性强, 不容易引起变形和外泄。2、 上下自润滑轴承: 阀体内装有上下自润滑轴承, 与阀杆接触面积大, 承载能力高, 磨擦系数小, 使阀门的扭矩减少。3、 阀座可根据介质和工况的需要, 选金属硬密封或PTFE软密封: 金属硬密封阀座密封表面堆焊硬质合金, 球表面镀硬铬或作喷焊、 离子氮化等硬化处理, 使密封面使用寿命增强, 耐温提高; 软密封PTFE阀座或增强PTFE阀座密封性好, 耐腐蚀, 适应范围广。4、 经济实用性: 阀体重量轻, 阀杆扭矩小, 配用气动或电动执行器相应规格小, 与其它类型的调节阀相比, 性价比高。5、 介质适应范围广: 由于V型开口与阀座之间的剪切作用力, 及阀内腔流道的光滑圆整, 使介质不易积存于内腔, 因此它除适合液体介质外, 更适合于带纤维及固体颗料介质的系统控制。6、 小流量精确控制: 经过对小口径阀芯特殊V型开口的加工, 可实现小Cv值精确控制。六、 产品爆炸图和零清单: 序号名称数量( 件) 材料1阀体1WCBCF8CF8M2阀芯1CF8表面镀硬铬CF8表面镀硬铬CF8M表面镀硬铬3圆柱销2304 304 316 4阀座1304堆焊硬质合金304堆焊硬质合金316堆焊硬质合金5弹簧117-7PH17-7PH3166O型圈1氟橡胶氟橡胶氟橡胶7自润滑轴承 304+PTFE 3033304+PFE 304+PTFE 304+PTFE 3033304+PFE 304+PTFE 316+PTFE 3033304+PFE 304+PTFE8下阀杆120Cr133043169O型圈1氟橡胶氟橡胶氟橡胶10 后压盖1WCBCF8CF8M11环垫1PTFEPTFEPTFE12调节垫片1PTFEPTFEPTFE13平垫片4Q23530430414螺栓42530430415双头螺柱22530430416自润滑轴承1 304+PTFE 3033304+PFE 304+PTFE 304+PTFE 3033304+PFE 304+PTFE 316+PTFE 3033304+PFE 304+PTFE17平键120Cr13 304 316 18下填料1PTFEPTFEPTFE19中填料1组PTFEPTFEPTFE20上填料1PTFEPTFEPTFE21填料压盖1WCBCF8CF8M22螺母23530430423上阀杆120Cr13304316七、 阀座最大允许泄漏量: 规格硬密最大允许泄漏量软密封阀座最大允许泄漏量DN25( 1) 1.50ml/min0.15ml/minDN32( 1 1/4) 1.80ml/min0.18ml/minDN40( 1 1/2) 2.40ml/min0.24ml/minDN50( 2) 3.00ml/min0.30ml/minDN65( 2 1/2) 3.90ml/min0.39ml/minDN80( 3) 4.80ml/min0.48ml/minDN100( 4) 6.00ml/min0.60ml/minDN125( 5) 7.50ml/min0.75ml/minDN150( 6) 9.00ml/min0.90ml/minDN200( 8) 12.00ml/min1.20ml/minDN250( 10) 15.00ml/min1.50ml/minDN300( 12) 18.00ml/min1.80ml/minDN350( 14) 21.00ml/min2.10ml/minDN400( 16) 24.00ml/min2.40ml/minDN450( 18) 26.00ml/min2.60ml/minDN500( 20) 30.00ml/min3.00ml/min 八、 流量特性: 九、 标准产品Cv值规格密封阀座DN25( 1) 36DN32( 1 1/4) 56DN40( 1 1/2) 94DN50( 2) 152DN65( 2 1/2) 262DN80( 3) 358DN100( 4) 540DN125( 5) 906DN150( 6) 1424DN200( 8) 2176DN250( 10) 3532DN300( 12) 5732DN350( 14) 8245DN400( 16) 10651DN450( 18) 12878DN500( 20) 16343 十、 外形尺寸 对夹式V型球阀阀体外型尺寸表DNAHBCTYLLdhSKMZ扭矩2550/603068388173102751635752-M1053232603576458678100751635752-M1054040603584509080102751635752-M10576507543100629390104751635752-M10590651005011873108105102751635752-M10510080100571329012311811075203590284-M1061401001156515811513813010875203590284-M1061501251297818413414814511080254090284-M10820015016095216164170170124943050110404-M128300200200120268206200201124943050110404-M128500250240148326260240237140984060135404-M1612800注: 阀杆高出平台尺寸L, 有两个选择, 配ZS气动及圆阀杆可直接申入执行器内时, L尺寸选长型, 需要用连接套过渡连接时选短型法兰式V型球阀外形尺寸: PN16DNAHBb1fCTYLLdhSKMZ扭矩2510251115162388173102751635752-M105323210251140182458678100751635752-M105404011457150182509080102751635752-M105765012460165202629390104751635752-M10590651457018520273108105102751635752-M10510080165752002029012311811075203590284-M1061401001949222022211513813010875203590284-M1061501251949725022213414814511080254090284-M108200150229110285242164170170124943050110404-M128300200243120340242206200201124943050110404-M128500250297148405262260240237140984060135404-M1612800300338190460282316286282140984060135404-M161214003504002215203023723303371701255060140644-M1614 4004002205803224203673722121726080170804-M201829004505202906404024704224322401727090190904-M2420340050060032071544251649049825018080100190904-M24225000150LbinchAHBb1fCTYLLdhSKMZ扭矩11025110814.52388173102751635752-M1054011/41025111514.52458678100751635752-M1054611/21145712714.52509080102751635752-M1059021246015216.32629390104751635752-M10511521/21457018018273108105102751635752-M10512031657519119.529012311811075203590284-M10618041949223024211513813010875203590284-M10620051949725524.3213414814511080254090284-M1082206229110280262164170170124943050110404-M1283508243120340292206200201124943050110404-M1286001029714840530.62260240237140984060135404-M16129001233819048532.22316286282140984060135404-M161216001440022153535.423723303371701255060140644-M16142400164002205953724203673722121726080170804-M20183500注: 阀杆高出平台尺寸L, 有两个选择, 配ZS气动及圆阀杆可直接申入执行器内时, L尺寸选长型, 需要用连接套过渡连接时选短型阀体加气动双作用执行器外形尺寸DNALBHCDD125270390140133105858532270390140138105858540275395140140115858550275395140150115858565296440150165125858580300445150178135859010030044515019013585102125343507155205155859715034350715523517085129200418617190265200851232505027422243172609214930052076022436228014835060590027743733017940062090027749233018045077012003305704002305007701200330640400280DNLBHCDD12516810816312036853216810816812036854020412917013046855026213718013050856526213719513050858026815321014556901002681532201455610212530017523516068971503901922701607512920046021730017587123250525260375 195103149300600319420220148350720356500250179400740378550260180450740378650260230500860432720260280阀体加蜗轮头外形尺寸DNALBHCDD1251452007013317060603214520070138170606040145200701401706060501452007015017060646514520070165170607580145200701781706090100145200701901706010012517023574205190759715017023574235190751202001902659026522083125250215325100317270106150300215325100362270150350260370125437300180400260370125492300180450260370125570300230500270415130640340280
