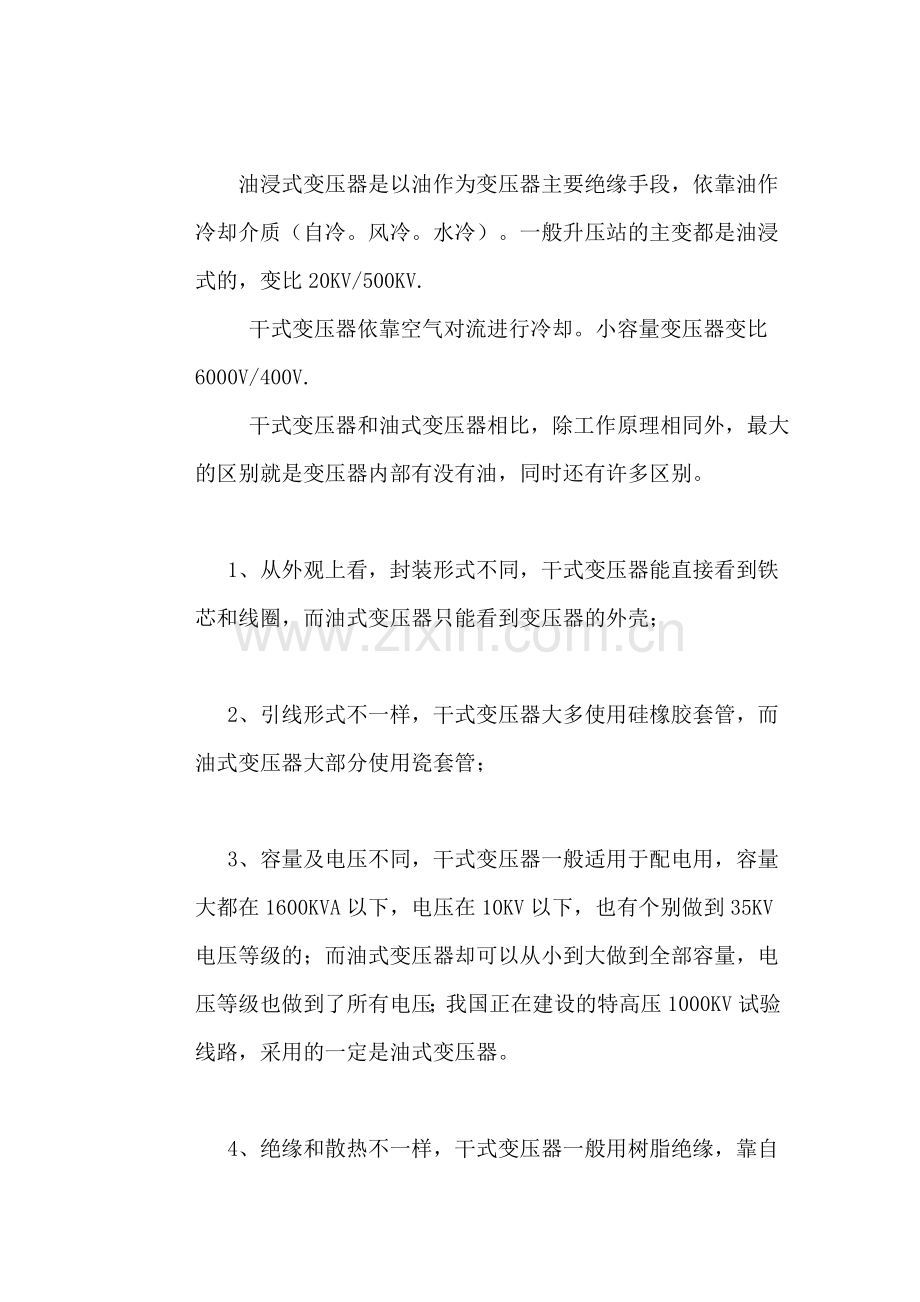

油浸式变压器与干式变压器的区别.doc

油浸式变压器是以油作为变压器主要绝缘手段，依靠油作冷却介质（自冷。风冷。水冷）。一般升压站的主变都是油浸式的，变比20KV/500KV.
  干式变压器依靠空气对流进行冷却。小容量变压器变比6000V/400V.
  干式变压器和油式变压器相比，除工作原理相同外，最大的区别就是变压器内部有没有油，同时还有许多区别。

  1、从外观上看，封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳；

  2、引线形式不一样，干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管；

  3、容量及电压不同，干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。

  4、绝缘和散热不一样，干式变压器一般用树脂绝缘，靠自然
风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。

  5、从应用场所上说，干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。

  6、对负荷的承受能力不同，一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。

  7、造价不一样，对同容量变压器来说，干式变压器的采购价格比油式变压器价格要
