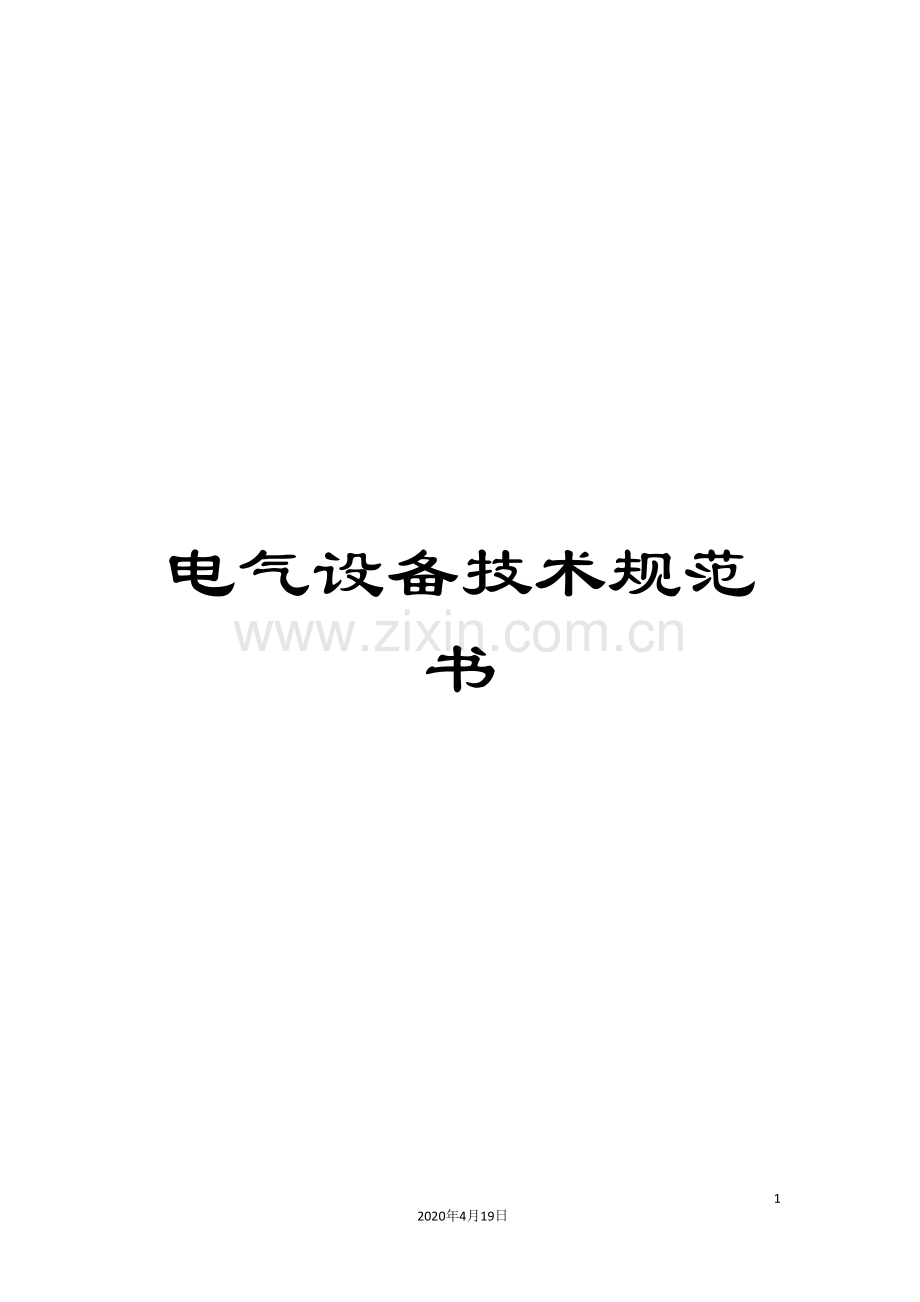

电气设备技术规范书.doc

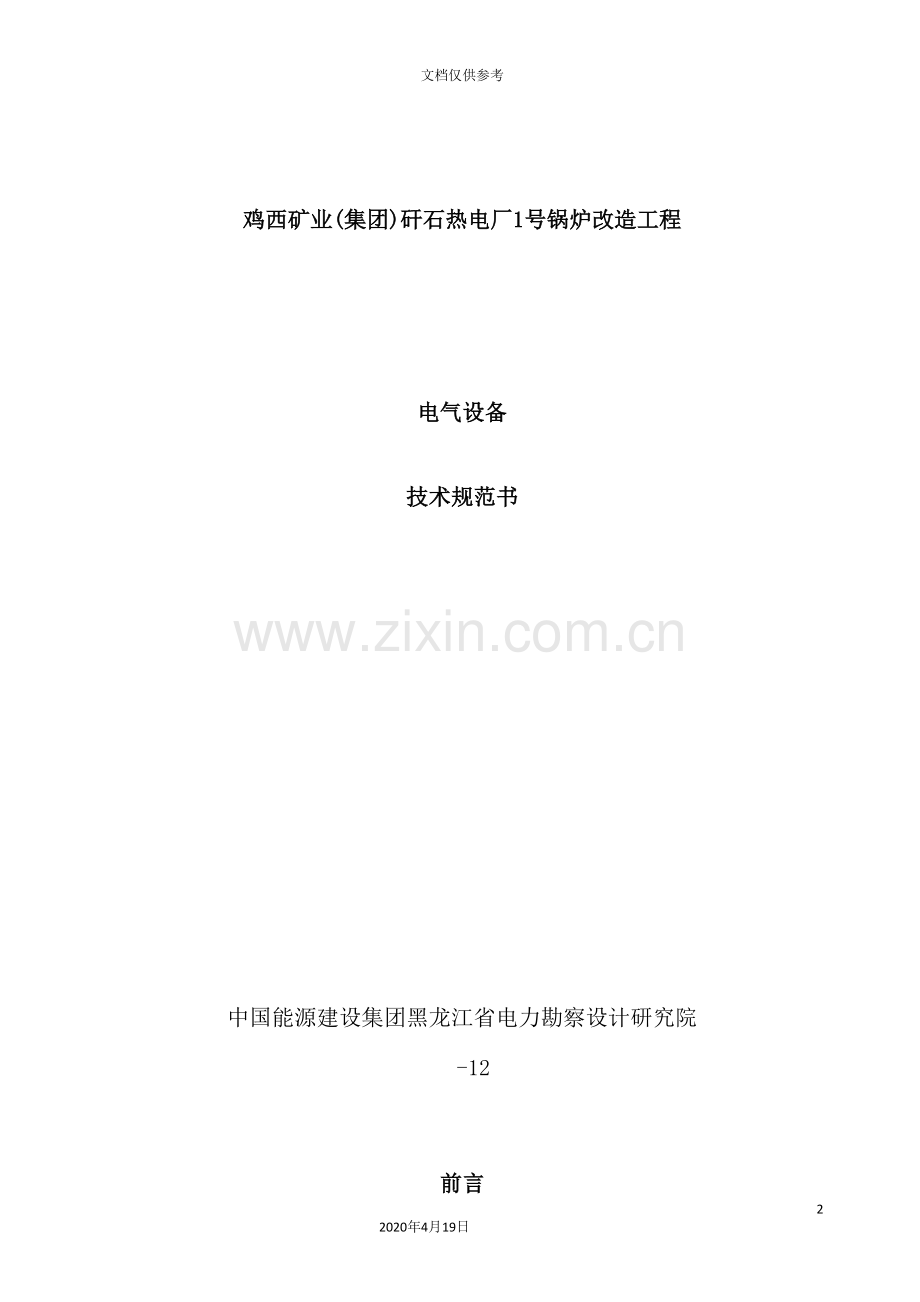

电气设备技术规范书672020年4月19日文档仅供参考鸡西矿业(集团)矸石热电厂1号锅炉改造工程电气设备技术规范书中国能源建设集团黑龙江省电力勘察设计研究院 -12前言本规范书在电气设备合同签订后,自动生效成为合同的附件,与合同具有同等法律效力,各方严格履行。本规范书中未尽事宜,供需双方友好协商解决。高压开关柜一、技术规范1、总则1.1 本技术规范适用于鸡西矿业(集团)矸石热电厂1号锅炉改造工程的6kV高压开关柜,它提出了该设备的功能设计、结构、性能、供货、运输、安装和试验等方面的技术要求。1.2 需方在本技术规范中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方保证提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。1.3 供方执行本技术规范所列标准。有不一致时,按较高标准执行。1.4供方在投标书和投标澄清书中承诺事宜对于本合同依然有效,投标书和投标澄清书与本技术规范不同之处,以本技术规范为准。2、工程概况本期工程装设一台130t锅炉,配套相应辅机。3.3系统概况3.3.1 高压厂用电系统额定电压:6.3kV3.3.2 高压厂用电系统最高电压:7.2kV3.3.3 系统频率:50Hz3.3.4系统中性点接地方式:6kV高压配电系统为中性点不接地方式。 本工程6kV高压配电装置装设真空断路器。4.技术条件4.1 6kV高压开关柜基本技术参数4.1.1 真空开关柜4.1.1.1 型号:铠装型移开式交流金属封闭开关设备(中置式) 4.1.1.2 外形尺寸:见平面布置图4.1.1.3 柜体参数额定电压: 6.3kV最高电压: 7.2kV额定电流: 主母线:LMY-60X8额定频率: 50Hz动稳定电流: 80kA(峰值)额定开断电流: 31.5kA (有效值) ;额定热稳定电流/时间: 31.5kA /4s ;外壳及隔室防护等级: IP23;雷电冲击耐受电压(峰值): 75kV;一分钟工频耐受电压(有效值): 42kV;4.1.1.4真空断路器(馈线回路)型号:采用VBG-12、VG1-12、VJ12三家产品,注明产地并以最高价者计入总价,最终型号由业主确定. (具体配置见招标附图) 额定电压: 6.3kV额定电流: 1250A额定开断电流(有效值): 31.5kA额定关合电流(峰值): 80kA额定开断电流直流分量: 29%热稳定电流: 31.5kA/4S额定短路开断次数: 50次 机械寿命: 30000次操作方式: 弹簧操作机构,操作机构合闸线圈应在直流220V的(80-110)%范围内正确动作,跳闸线圈应在直流220V的(65-120)%范围内正确动作;合闸电压: DC 220V控制电压: DC 220V储能电机电压: DC 220V辅助节点: 10常开,10常闭(按蓝图)雷电冲击耐受电压(峰值): 75kV一分钟工频耐受电压(有效值): 42kV 4.1.1.5 电流互感器型号:按大连北方、天津纽泰克、大连一互进行配置,所有柜内设备及元件列出型号按照最高价列入总价,最终选择由业主进行。 额定电压: 10kV额定电流比: 100/5A一秒热稳定电流(有效值): 36kA二次侧容量 20VA动稳定电流(峰值): 90kA准确等级: 0.5/5P154.1.1.6 柜内配JN15型接地开关,开关制造应符合国家标准。4.1.1.7 柜内其它元件具体配置方式见招标附图,最终设计院施工图可能会调整增加少量继电器、转换开关、变送器、按钮、指示灯等常规必配元器件并应采用国内优质公司产品,此不影响合同总价。4.1.2 控制及保护设备4.1.2.1 开关状态智能操控装置 供方应提供开关状态智能操控装置及配套的加热器,用于开关柜内的温、湿度控制,防止凝露。其电源电压为AC 220V,单相,2线。开关状态智能操控装置具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度控制+RS485通讯接口,液晶显示,带有断路器操作开关,基本功能齐全,实用性强。开关状态智能操控装置生产厂家在合肥赛凯科电气、保定双成、安微威森、南京亚电三家中选择,按照最高价列入总价,最终型号由业主确定。4.1.2.2 微机型综合保护装置6kV电动机保护采用微机型综合保护测控装置,要求具有通讯接口,支持电气自动化所需的各种高级应用功能,输出符合DCS所需的模拟量信号。综保装置生产厂家在阿城继电器、南京自动化、杭州华光三家中选择,按照最高价列入总价,最终型号由业主确定。4.1.2.3智能仪表开关柜内配智能测量仪表,应具有电能等测量指示功能,带485接口,并可输出标准信号提供DCS、ECS。智能仪表生产厂家在广东雅达、杭州华光、上海苏非尔三家中选择,按照最高价列入总价,最终型号由业主确定。4.1.2.4 智能变送器根据测量规程规定,每面开关柜内配智能变送器,选型配置以设计院最终施工图为准。4.1.2.5电流互感器二次过电压保护装置及开关SKK组合式电压保护器开关柜内电流互感器应配置CT二次过电压保护器,用于CT二次侧绕组因开路等异常情况导致二次侧电压升高等异常情况。柜内每只CT并联装设一只SKK-CTB-6型CT过电压保护器,以避免异常情况导致CT二次侧过电压危害。4.2 技术性能要求4.2.1 开关柜的外形应平整美观,内外表层颜色由需方确定。4.2.2开关柜有坚固的框架,采用平整铝锌钢板复盖框架结构,平整度高,焊点无毛刺,密封性能好,门上加密封条。4.2.3 所有柜均应具备防止电气误操作的五防要求,并应符合SD318的要求。所有柜均设观察窗,观察窗设置必须使观察者便于观察运行中的设备以及接地开关的位置,并应达到外壳所规定的防护等级。观察窗应使用机械强度与外壳相近的耐火透明材料遮盖,并应与高压导电体保持足够的电气间隙。4.2.4 开关柜小车车体推进,抽出灵活方便,对仪表小室无冲击影响,相同容量的开关柜小车应具有完好的互换性。4.2.5 手车的柜体中应有明显的工作位置,试验位置和断开位置之分,各位置均能自动锁位和安全接地(接地母线不小于50X5),为保证检修安全,在一次插头上装有触头盒和安全挡板,能自动进行开闭。4.2.6 为防止柜顶主母线发生短路时故障波及邻柜,要求母线室用金属板隔开,母线小室柜间加装隔离热缩绝缘套管。4.2.7 柜内母线、分支引线及搭接处外包热塑绝缘护套,应具有防潮和阻燃性能,以保持足够的介电强度。4.2.8 由断路器和外加综合保护装置(微机型)等,组成的控制保护回路,必须保持各元件在电气和机械方面的配合协调(并有可靠的防跳功能),满足正常运行和事故状态的技术要求。4.2.9 二次回路导线采用阻燃绝缘导线(铜芯),表计、控制、信号和保护回路截面不小于1.5mm2,电流互感器二次侧引到端子排的连线截面不小于4mm2,对外引接电缆均应经过端子排,每排端子应留有20%的备用端子。端子采用菲尼克斯端子。4.2.10 柜体母线相间及相对地距离不小于125mm,母线端部应开孔,便于以后母线的扩展。4.2.11 母线应标明相别的颜色,A,B,C相分别为黄,绿,红色。4.2.12 开关柜应为全组装式结构,并具有良好的密封性, 4.2.13 开关柜内主母线室、电缆室应配加热及照明装置。灯泡电压为交流220V。4.2.14 开关柜上应装有就地/远方操作切换开关。4.2.15 为检修继电器小室内设备方便,要求接线板可转动。4.2.16 开关柜内除配置主母线外,还应设置小母线,小母线数量为12根,小母线采用8黄铜棒,并延伸至本期工程开关柜整列长度。4.2.17 开关柜所配供的主母线为LMY-60X8,与原有开关柜母排一致. 4.2.18 控制电压:DC220V。控制电源进线开关应采用直流专用空气开关,并带有辅助触点。4.2.19 所有螺栓连接的主母线接头和母线引接接头应镀银。4.2.20 盘柜外壳颜色标由需方确定。4.2.21 由于#1动力变容量增大,原有进线CT一次电流无法满足要求,更换#1动力变进线电流互感器,装设于原有低厂变进线柜.4.3设备规范本工程订购的设备规范和数量见表4.1、表4.2表4.1:名 称型号及规范单位数 量备 注手车式高压开关柜馈线柜(真空)面4开关转运车与开关柜配套台2小电流接地选线装置SKK-WXJ台1#1动力变进线电流互感器150/5A,0.5/5P15台2装于低厂变进线柜表4.2(主要元器件参数)序号项目需方提供值供方保证值一6kV高压开关柜技术数据1额定电压(kV)6.32最高工作电压(kV)7.23额定电流(A)与原有母线一致4额定频率(HZ)505动稳定电流(峰值kA)806额定开断电流(kA)31.57外壳及隔室防护等级IP238雷电耐受冲击电压(峰值,kV)759一分钟工频耐受电压(有效值,kV)42二真空断路器1型号2额定电压(kV)6.33馈线断路器额定电流(A)12504额定开断电流(kA)31.55额定关合电流(峰值,kA)806额定开断电流直流分量29%7热稳定电流(kA/4S)31.58额定断路开断次数50次9机械寿命3000010操作方式弹簧操作机构11合闸电压DC 220V12控制电压DC 220V13储能电机电压DC 220V14辅助节点10常开,10常闭(按蓝图)15雷电耐受冲击电压(峰值,kV)7516一分钟工频耐受电压(有效值,kV)42三电流互感器1额定电压(kV)10kV2额定电流比100/53一秒热稳定电流(kA)36kA4动稳定电流(kA)90kA5准确度等级0.5/5P155.质量保证5.1设计制造标准5.1.1开关柜的设计、制造所遵循标准应遵守以下原则:1凡按引进技术设计制造的设备,须按引进技术相应的标准如ASME、ASTM、NFPA及相应的引进公司标准规范进行设计、制造、检验。2以国内技术设计制造的产品,按相应的国家标准、行业标准或企业标准进行设计、制造、检验。3在按以上技术标准设计制造的同时,还必须满足最新版的电力行业包括原水电部、原能源部相应规范标准,当两者有矛盾时,以电力行业标准为准。4在按相应技术标准设计制造的同时,还必须满足有关安全、环保及其它方面最新版的国家强制性标准和规程规定的要求。5如果本标书中存在某些要求高于上述标准,则以本标书的要求为准。5.1.2供方应提供设计制造的规范、规程和标准至少应包括以下项目的最新版本: (1)GB3906- 3.6kV40.5kV交流金属封闭开关设备和控制设备 (2)DL/T404- 3.6kV40.5kV交流金属封闭开关设备和控制设备 (3)DL/T402- 高压交流断路器订货技术条件 (4)DL/T486- 交流高压隔离开关和接地开关订货技术条件 (5)DL/T593- 高压开关设备和控制设备的的共用技术要求 (6)DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件 (7)GB763-90 交流高压电器在长期工作时的发热 (8)GB2706-89 交流高压电器动、热稳定试验方法 (9)GB3309-1989 高压开关设备常温下的机械试验 (10)GB/T 11022- 高压开关设备和控制设备标准的共用技术 (11)GB311.1-1997 高压输变电设备的绝缘配合 (12)GBJ232 电气装置安装工程施工及验收规范 (13)DL/T5153- 火力发电厂厂用电设计技术规定 (14)SD/T318-89 高压开关柜闭锁装置技术条件 (15)DL/T 5222- 导体和电器选择设计技术规定 (16)DL/T 5352- 高压配电装置设计技术规程 (17)GB50060- 3-110kV高压配电装置设计规范 (18)DL/T5137- 电测量及电能计量装置设计技术规程 (19)DL/T620-1997 交流电气装置的过电压保护和绝缘配合 (20)SD334-89 高压带电显示装置技术条件(21)IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备(22)IEC632-1 高压电动机启动器以上标准应执行最新版本。5.1.3除上述标准外,供方设计制造的设备还应满足下列最新版本规程 但不低于的有关规定合同及其附件中另有规定的除外:电力部1996版 电力部锅炉机组篇、焊接篇电力部电力部水电部电力部国家电力公司5.2质量保证5.2.1供方在投标文件中应对本企业执行的质量保证体系进行简要的介绍,对质量的保证措施进行必要的说明。5.2.2供方应在本合同生效后3个月内,向需方提供与本合同设备有关的监造、检验、性能验收试验标准。5.2.3任何设备及部件材料的检验、检查和试验均应符合国家标准所适用的要求。5.2.4根据本合同文件,供方应采取措施确保设备质量,产品交货前,应对设备进行必要的检查与试验,以保证整个设计和制造符合规程要求。5.2.5供方有责任将检查和试验资料按规定完整、及时提交给需方;对重要的检查与试验项目,应邀请需方派代表参加。5.3试验对所提供的设备应按国家标准GB3906-91和IEC出版物298进行全面试验,必须满足下列要求。5.3.1 检查机械配合和间隙,以保证可动部分和固定部分之间符合要求。5.3.2 温度试验:电气试验(包括高低电压跳闸合闸试验)和验收标准按国标和部标执行。5.3.3 断路器间电气联锁,应进行操作试验,以验证电气联锁回路的正确性。以上所作试验,由制造厂承担。 6.设计与供货界限及接口规则供方提供6kV高压开关柜系统和设备,并负责其它设备的所有接口的配合。满足现场条件和设计要求,最终由需方确认。6kV高压开关柜母线伸出柜体外300mm(能满足与原有柜体母线连接),母线伸出方向见6kV高压开关柜布置图6.1 供方的工作范围和责任6.1.1 供方对6kV高压开关柜的技术、性能、设计、安全、可靠性及加工制造的部件质量全面负责。6.1.2 供方的工作范围包括设备的设计、制造、试验、包装和运输,还包括对设备的安装、运行所需的技术服务。供方派出技术好、水平高、工作认真负责的技术人员、检查人员在设备安装、启动调试及投运期间进行现场技术指导和质量监督。6.1.3 供方提供设计、制造、安装、运行、检验、使用和维修的技术文件和图纸。6.1.4 供方提供备品备件及专用工具,并保证在设备寿命期内提供备品备件。6.2 需方技术配合6.2.1 需方无偿向供方提供相关的技术资料;6.2.2 需方为供方的现场技术服务提供方便;6.2.3 需方组织总体验收。6.3 接口6.3.1 供方提供的部件与非供方提供的部件间的配合或系统中供方提供的部件与非供方提供的部件间参数的配合,在它们的衔接处即形成接口。供方负责至接口处,并负责解决接口的连接和性能、参数等的良好匹配,并保证接口范围内供货设备的完整性。供方提供的部件与非供方提供的部件间的适应性。凡遇个别特殊情况经供需双方协商后确定。6.3.2 机械部分的接口遵循”低规格、低参数适应高规格、高参数”的原则。7.清洁,油漆,包装,装卸,运输与储存7.1设备凡需要油漆的所有部件,在油漆前必须对金属表面按有关技术规定进行清洁处理。刷二道底漆、一层面漆,油漆颜色由需方确定。7.2设备包装前应凃防腐漆,以便在运输保管中起防腐作用。7.3凡电气设备必须严格包装,以确保在运输保管期间不被损坏,并防止受潮。7.4所有外露部分应有保护装置,防止在运输和储存期间损坏。7.5产品包装、运输、储存应符合有关国家标准的规定。7.6供方应随投标文件提供设备包装示意图。二、供货范围1 一般要求 1 )本附件规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合技术协议的要求。2) 供方应提供详细供货清单,清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必须的部件,如果本合同附件未列出和/或数量不足,供方仍需在执行合同时补足。3)供方应提供所有安装和检修所需专用工具和消耗材料等,并提供详细供货清单。4)提供随机备品备件和_年运行所需的备品备件,并在协议中给出具体清单。5)提供所供设备中的进口件清单。2供货范围2.1设备范围(1)6kV开关柜(2)主母线及二次小母线成套供货(3)各柜中所有一、二次元件(按设计院提供的招标图)注:所附图纸仅供招标用,准确数量以施工图为准。本工程订购的设备规范和数量见下表(注:按招标附图,如表中数量不足,供方免费补齐)名 称 型号及规范单位数量备注手车式高压开关柜馈线柜(真空)面4#1动力变进线电流互感器150/5A,0.5/5P15台2装于低厂变进线柜小电流接地选线装置SKK-WXJ台1开关转运车与开关柜配套台2电抗器分支隔离开关GN2-10/ 200A,40kA,100kA台12.2专用工具序号货物名称型号单位数 量产地生产厂家备注2.3备品备件随机备品备件 序号货物名称规格和型号数量产地生产厂家备注三、技术文件供方提供下列资料。提供资料中如有外文原版资料,应附相应中文版资料。1、在技术协议签订后7天内,供方应按规定提供下列书面资料给设计院和需方各一份,并同时用电子版发到设计院和需方技术联络人信箱:1)提供一套新的真空开关柜的产品样本,试验数据,供设计选型。2)产品样本应满足以下要求:a 开关柜的技术性能和结构及简要说明。b 开关柜的主要技术数据及安装结构图。c 开关柜内安装的主要设备的技术数据及配套厂家。d 开关柜的内部安装接线图,端子排图。e 开关柜内设备与外部设备有关系的事项以及内部与外部电缆连接等,制造厂应提供要求及配合资料。f 操作机构的主要技术数据。g 表示总尺寸。动力和控制电缆引入口,重量及运行维护需要的空间。h 全部部件的总重量和典型部件的单个重量。i 电流互感器的变比。饱和特性曲线,内阻抗和短时过负荷值。3) 设备材料清单。4) 五防说明书和技术要求。2、在产品完成后向需方提供的有关资料书面10套,电子版2套(U盘).其中提供设计院书面资料1套,电子版(CAD)资料1套。a 开关柜主要技术数据,内部安装接线图、端子排等。b 安装使用说明书,包括安装、调试、储藏运行和维护等注意事项及方法。c 柜内主要元器件说明书、试验报告等。四、技术服务1、 供方派出技术人员到现场,配合安装、调试,培训运行检修人员,参与现场的验收等。服务列表序号技术服务内容计划人/日数派出人员构成备注职称人数安装重要工序列表序号工序名称工序主要内容备注2、系统运行后,供方充分保障售后服务,随时无偿为需方提供合同设备的技术咨询服务。3、供方应选派有经验的技术人员,对安装和运行人员免费培训,讲解技术常识和注意事项(地点可在制造厂或电厂)。培训计划表序号培训内容授课时间授课人员地点备注4、技术联络会由双方商定在适当时间和地点进行(费用已含在总价中)。设计联络计划表序号次数内容时间地点计划人天数1第一次设计联络会确认接线图、平面布置图、基础图等双方协商确定待定需方5人1天2第二次设计联络会确认二次电气原理图等双方协商确定待定需方5人1天5、在产品运行期间,提供终身售后服务,而且要求12小时内到达现场。五、质保期质保期按投运后 年计算,终身维护。在质保期内开关柜无论哪部分属于制造问题而损坏,供方在规定的期限内负责无偿修理或更换六、交货进度到货时间: 年 月 日固定式真空断路器一、技术规范1、总则1.1 本技术规范适用于鸡西矿业(集团)矸石热电厂1号锅炉改造工程的厂用分支固定式真空断路器,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 需方在本技术规范中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方保证提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。1.3 供方执行本技术规范所列标准。有不一致时,按较高标准执行。1.4供方在投标书和投标澄清书中承诺事宜对于本合同依然有效,投标书和投标澄清书与本技术规范不同之处,以本技术规范为准。2、工程概况本期工程装设一台130t锅炉,配套相应辅机。3.3系统概况3.3.1 高压厂用电系统额定电压:6.3kV3.3.2 高压厂用电系统最高电压:7.2kV3.3.3 系统频率:50Hz3.3.4系统中性点接地方式:6kV高压配电系统为中性点不接地方式。4.技术条件 4.1固定式真空断路器(厂用分支)型号:采用江苏大全DQV-12、厦门兴厦控VEX-12、施耐德宝光VBQ-12、江苏森源VJ12四家产品,注明产地并以最高价者计入总价,最终型号由业主确定. 额定电压: 6.3kV额定电流: 1250A额定开断电流: 50kA(有效值)额定关合电流: 125kA(峰值)额定开断电流直流分量: 48%热稳定电流: 50kA/4S额定短路开断次数: 50次 机械寿命: 30000次操作方式: 弹簧操作机构,操作机构合闸线圈应在直流220V的(80-110)%范围内正确动作,跳闸线圈应在直流220V的(65-120)%范围内正确动作;合闸电压: DC 220V控制电压: DC 220V储能电机电压: DC 220V辅助节点: 10常开,10常闭(按订货图)雷电冲击耐受电压: 75kV(峰值)一分钟工频耐受电压: 42kV (有效值)固定式真空断路器布置于发电机小间内,上、下引线满足采用LMY-80X10铝排引出。固定式真空断路器尺寸不大于590X429X594(宽X深X高).4.2设备规范本工程订购的设备规范和数量见表4.1、表4.2表4.1:名 称型号及规范单位数 量备 注厂用分支断路器ZN65-101250A 50kA 125kA台1表4.2(主要元器件参数)序号项目需方提供值供方保证值一固定式真空断路器1型号2额定电压(kV)6.33厂用分支断路器额定电流(A)12504额定开断电流(kA)505额定关合电流(峰值,kA)1256额定开断电流直流分量48%7热稳定电流(50kA/4S)50kA/4S8额定断路开断次数50次9机械寿命3000010操作方式弹簧操作机构11合闸电压DC 220V12控制电压DC 220V13储能电机电压DC 220V14辅助节点10常开,10常闭(按蓝图)15雷电冲击耐受电压(kV)7516一分钟工频耐受电压(kV)425.质量保证5.1设计制造标准5.1.1固定式真空断路器的设计、制造所遵循标准应遵守以下原则:1凡按引进技术设计制造的设备,须按引进技术相应的标准如ASME、ASTM、NFPA及相应的引进公司标准规范进行设计、制造、检验。2以国内技术设计制造的产品,按相应的国家标准、行业标准或企业标准进行设计、制造、检验。3在按以上技术标准设计制造的同时,还必须满足最新版的电力行业包括原水电部、原能源部相应规范标准,当两者有矛盾时,以电力行业标准为准。4在按相应技术标准设计制造的同时,还必须满足有关安全、环保及其它方面最新版的国家强制性标准和规程规定的要求。5如果本标书中存在某些要求高于上述标准,则以本标书的要求为准。5.1.2供方应提供设计制造的规范、规程和标准至少应包括以下项目的最新版本: (1) GB3906- 3.6kV40.5kV交流金属封闭开关设备和控制设备 (2) DL/T404- 3.6kV40.5kV交流金属封闭开关设备和控制设备 (3) DL/T402- 高压交流断路器订货技术条件 (4) DL/T486- 交流高压隔离开关和接地开关订货技术条件 (5) DL/T593- 高压开关设备和控制设备的的共用技术要求 (6) DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件 (7) GB763-90 交流高压电器在长期工作时的发热 (8) GB2706-89 交流高压电器动、热稳定试验方法 (9) GB3309-1989 高压开关设备常温下的机械试验 (10)GB/T 11022- 高压开关设备和控制设备标准的共用技术 (11)GB311.1-1997 高压输变电设备的绝缘配合 (12)GBJ232 电气装置安装工程施工及验收规范 (13)DL/T5153- 火力发电厂厂用电设计技术规定 (14)DL/T 5222- 导体和电器选择设计技术规定(15)DL/T 5352- 高压配电装置设计技术规程(16)GB50060- 3-110kV高压配电装置设计规范 (17)DL/T5137- 电测量及电能计量装置设计技术规程 (18)DL/T620-1997 交流电气装置的过电压保护和绝缘配合 (19)SD334-89 高压带电显示装置技术条件(20)IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备(21)IEC632-1 高压电动机启动器以上标准应执行最新版本。5.1.3除上述标准外,供方设计制造的设备还应满足下列最新版本规程 但不低于的有关规定合同及其附件中另有规定的除外:电力部1996版 电力部锅炉机组篇、焊接篇电力部电力部水电部电力部国家电力公司5.2质量保证5.2.1供方在投标文件中应对本企业执行的质量保证体系进行简要的介绍,对质量的保证措施进行必要的说明。5.2.2供方应在本合同生效后3个月内,向需方提供与本合同设备有关的监造、检验、性能验收试验标准。5.2.3任何管道及部件材料的检验、检查和试验均应符合国家标准所适用的要求。5.2.4根据本合同文件,供方应采取措施确保设备质量,产品交货前,应对设备进行必要的检查与试验,以保证整个设计和制造符合规程要求。5.2.5供方有责任将检查和试验资料按规定完整、及时提交给需方;对重要的检查与试验项目,应邀请需方派代表参加。5.3试验对所提供的设备应按国家标准GB3906-91和IEC出版物298进行全面试验,必须满足下列要求。5.3.1 检查机械配合和间隙,以保证可动部分和固定部分之间符合要求。5.3.2 温度试验:电气试验(包括高低电压跳闸合闸试验)和验收标准按国标和部标执行。5.3.3 断路器间电气联锁,应进行操作试验,以验证电气联锁回路的正确性。以上所作试验,由制造厂承担。 6.设计与供货界限及接口规则供方提供6kV固定式真空断路器,并负责其它设备的所有接口的配合。满足现场条件和设计要求,最终由需方确认。6.1 供方的工作范围和责任6.1.1 供方对6kV固定式真空断路器的技术、性能、设计、安全、可靠性及加工制造的部件质量全面负责。6.1.2 供方的工作范围包括设备的设计、制造、试验、包装和运输,还包括对设备的安装、运行所需的技术服务。供方派出技术好、水平高、工作认真负责的技术人员、检查人员在设备安装、启动调试及投运期间进行现场技术指导和质量监督。6.1.3 供方提供设计、制造、安装、运行、检验、使用和维修的技术文件和图纸。6.1.4 供方提供备品备件及专用工具,并保证在设备寿命期内提供备品备件。6.2 需方技术配合6.2.1 需方无偿向供方提供相关的技术资料;6.2.2 需方为供方的现场技术服务提供方便;6.2.3 需方组织总体验收。6.3 接口6.3.1 供方提供的部件与非供方提供的部件间的配合或系统中供方提供的部件与非供方提供的部件间参数的配合,在它们的衔接处即形成接口。供方负责至接口处,并负责解决接口的连接和性能、参数等的良好匹配,并保证接口范围内供货设备的完整性。供方提供的部件与非供方提供的部件间的适应性。凡遇个别特殊情况经供需双方协商后确定。6.3.2 机械部分的接口遵循”低规格、低参数适应高规格、高参数”的原则。7.清洁,油漆,包装,装卸,运输与储存7.1设备凡需要油漆的所有部件,在油漆前必须对金属表面按有关技术规定进行清洁处理。刷二道底漆、一层面漆,油漆颜色由需方确定。7.2设备包装前应凃防腐漆,以便在运输保管中起防腐作用。7.3凡电气设备必须严格包装,以确保在运输保管期间不被损坏,并防止受潮。7.4所有外露部分应有保护装置,防止在运输和储存期间损坏。7.5产品包装、运输、储存应符合有关国家标准的规定。7
