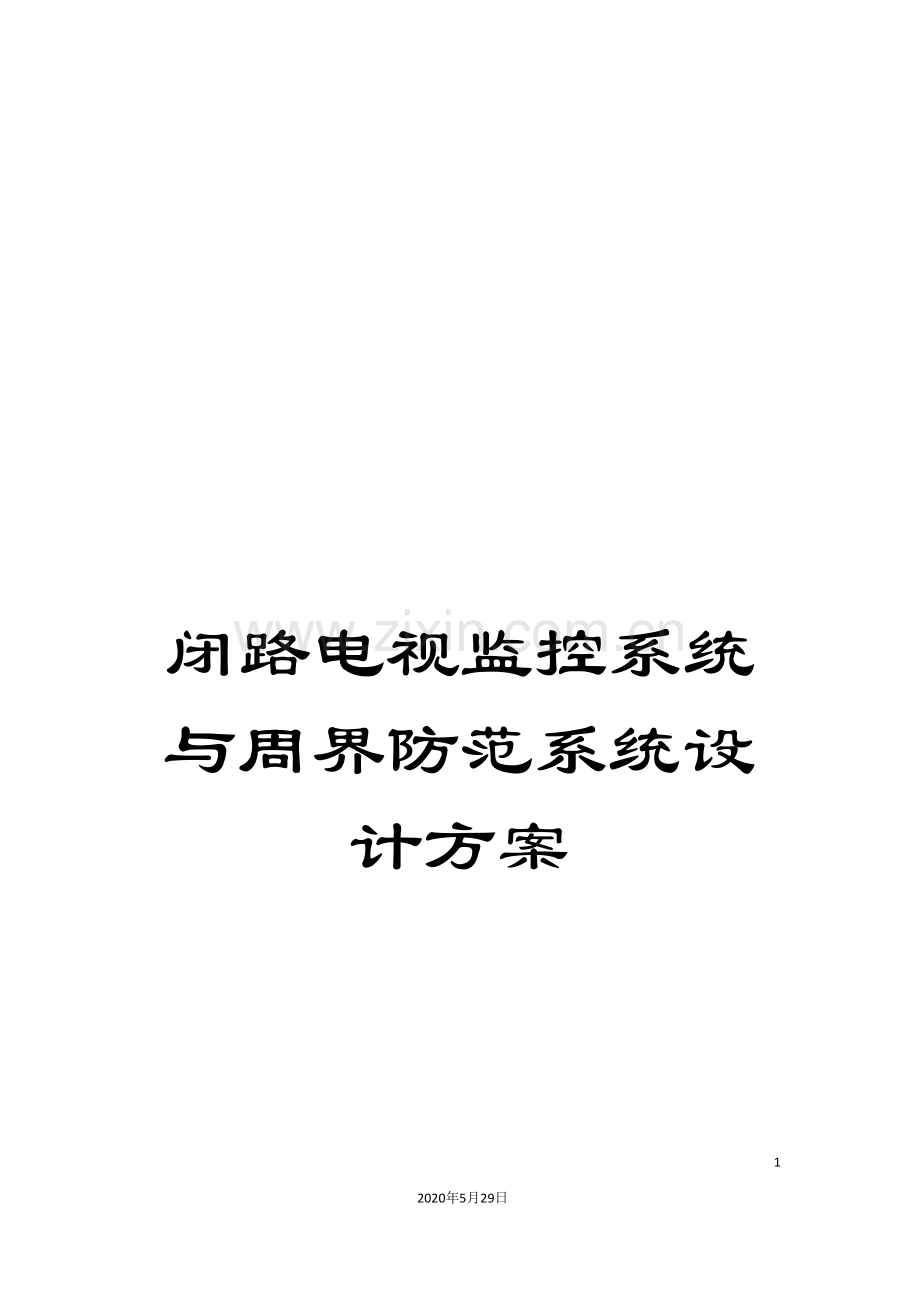

闭路电视监控系统与周界防范系统设计方案.doc

闭路电视监控系统与周界防范系统设计方案552020年5月29日文档仅供参考第一部分 闭路电视监控系统第一章 系统概述1.1系统应用概述二十一世纪是信息时代,随着社会信息化进程的快速发展,信息技术的应用已逐渐渗透到人类生存、活动的各个领域。在竞争已达白热化的某些领域,生产经营管理的高效性、实时性直接影响到公司企业的生产效益和成本控制。前英特尔CEO安迪葛洛夫(Andrew Grove)曾言:”在未来的几年内,所有的公司都将成为网络公司,不进行e化的企业最终将遭遇到被淘汰的命运。”作为公司企业的生产基地工厂也必须适应这一变化趋势的要求,也就是说工厂的建设、管理应该向着信息化、智能化的方向发展建立智能化工厂。鉴于此,智能化的远程生产指挥调度系统应用而生,当前许多国际化的大公司都已经建成了此类系统。在厂区安装闭路监控系统一直以来都是许多生产企业必不可少的管理措施之一。对于*工厂的生产厂区和办公区域,在企业内部安装一整套局域网上的网络视频监控系统,公司领导不但能在自己办公室随时监控整个企业情况,同时领导出差在外也希望能随时经过因特网看见并控制自己企业内部的摄像机,随时了解自己企业的生产工作情况。1.2系统分类说明当前,在中国各行业中广泛使用的闭路监控系统大多为模拟系统,其主要特点是:采用矩阵主机控制,经过电视墙监视前端目标,采用长延时模拟录像机进行录像和回放;其主要缺点是:当录像资料需要长时间备份时,需要大量的录像带,消耗大量的人力和物力,而且在录像回放、检索时操作不方便。因此,基于数字存储技术的硬盘录像系统应运而生,经过几年的发展,至今技术已经完全成熟,很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不但存储费用低、效率高,而且还具有网络传输、远程传输和循环存储等优点。与此同时,硬盘录像系统的数字化和传输网络化等先进技术能够实现与防盗报警等系统联网联动,及时准确地反馈现场信息,为报警事件提供充分可靠的依据。虽然数字硬盘录像系统解决了模拟系统的很多缺点,但数字录像系统也不是完美无缺的,针对某些监控点数非常多的情况(或客户需要经过电视墙来显示现场情况的),靠单一的数字硬盘录像系统就不能很好地解决,而需数字系统和模拟系统结合来实现,因此对不同的实际状况应区别对待,以求得最优化的系统解决方案。鉴于该企业的规模和甲方的设计需求,本设计方案采用数字与模拟监视录像的方式来实现。第二章 系统设计目标在进行闭路监控系统设计的时候,依照贵企业对该系统的基本需求,本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为贵企业提供先进、安全、可靠、高效的系统解决方案。架构合理: 就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运行,并具备未来良好的扩展条件。稳定性和安全性:这是贵企业最关心的问题,只有稳定运行的系统,才能确保贵企业闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵企业安防系统应用时间的增长,未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时,引入的新设备能够顺利地与本次配备的设备共同工作,进一步扩展与提高系统的性能。产品主流:系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时,我们将主要依据贵企业提出的具体需求,我们选用具有技术先进的尼可尼(NIKUNI)产品。同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造企业的发展前景。所有这些是保证用户得到良好技术支持的条件,也是保障用户投资的基本条件。 低成本低维护量: 指力争有良好的性能价格比,所采用的产品应是简单,易操作,易维护,高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求,也是易维护性的保障。我司将本着上述设计原则,来进行贵企业闭路监控系统的设计。并将严格按照国际惯例并结合本企业的技术实力与工程经验,进行贵企业监控系统整个工程的安装、测试以及验收,完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料,还将根据用户的实际需求提出技术培训和有偿服务的建议。系统建成后将达到如下功能: 实时对各个大门进行高清晰视频监控 实时对各个厂房区作业情况进行高清晰视频监控 可录制各点的视频录像以备安防查用 有效保证生产现场的安全规范操作 物资出门及劳动纪律考察 实时监控各个大门口的物资交接情况 调节镜头的焦距能够清晰的观测到车辆出入的具体细节 在上下班时能够对大门口员工的到位情况进行监控 随时考察员工的实际生产劳动纪律第三章 系统设计原则、依据3.1 设计原则本设计以行业标准作为设计依据,结合工厂的具体情况,用最佳设计方案体现最高的性能价格比,是本方案设计的指导思想,也是本方案设计的基本出发点和追求的目标。本设计主要贯彻”高质量”及”低成本”两条主线来进行设计的。根据工厂的总体建筑平面图,并充分考虑现场实际情况,前端设计采用高清晰度彩色红外恒速球型摄像机与高清晰度彩色红外枪型摄像机,视频传输采用抗干扰高屏蔽同轴电缆,控制信号传输采用带屏蔽专用控制电缆,保证视频信号和控制信号的准确传输;中央控制系统采用长时间录像机等录像系统,能够实现循环录像,并方便检索回放。a、 先进性:在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。b、 可靠性:系统最重要的就是可靠性,系统一旦瘫痪的后果将是难以想象的,因此系统必须可靠地、能连续地运行,系统设计时在成本接受的条件下,从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。即便是出现故障时,影响面也要尽可能小。c、 安全性:对于安全防范系统,其本身的安全性能不可忽视,系统设计时,必须采取多种手段防止本系统各种形式与途径的非法破坏。d、 可扩充性:系统设计时应充分考虑今后的发展需要,系统应具有预备容量的扩充与升级换代的可能。e、 规范性:由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工。一切应从实际出发,使智能系统具有较高的实用效能。这也是智能建筑在当今之因此能迅速兴起并发展的关键所在。3.2 设计依据本方案设计根据甲方常规要求,并遵循以下国家相关部门制定的设计规范要求。主要包括: JGJ/T16-92 GB/T50314- DB32/191-1998 GB50174-93 GB50057-94 GBJ232-92 GB4943-95 GB/T75-94 GB 168061997 GA/T308- GB50198-94 GB50116-98 甲方对系统的具体要求第四章 总体设计4.1 设计概述4.1.1闭路电视监控系统应该说是跨学科跨行业的系统工程,以功能要求的不同可分为以下几个方面:1） 前端摄像系统2） 视频传输系统3） 视频控制系统4） 视频显示和记录系统摄像部分是电视监控系统的前沿部分,是整个系统的”眼睛”,它把监视的内容变为图像信号,传送控制中心的监视器上,摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整个系统的”心脏”和”大脑”,是实现整个系统功能的指挥中心。显示部分一般是由几台或多台监视器组成,它的功能是将传送过来的图像一一显示出来。闭路监控系统的粗略结构图如下图所示: 监控系统结构图1、摄像部分摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。摄像机摄像机分为彩色和黑白两种,一般黑白摄像机要比彩色的灵敏度高,比较适合用于光线不足的地方,如果使用的目的只是监视景物的位置和移动,则可采用黑白摄像机;如果要分辨被摄像物体的细节,比如分辨衣服或景物的颜色,则选用彩色的效果会较好。摄像机的规格可分为1/3、1/4、1/2和2/3等种类,安装方式有固定和带云台二种。镜 头 常见的镜头种类包括:手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围如下:手动光圈镜头-所需监视的环境照度变化不大,如室内。自动光圈镜头-所需监视的环境照度变化大,如室外。广角镜头-监视的角度较宽,距离较近。标准镜头-监视的角度和距离适中。常见的变焦镜头分为10倍、6倍和2倍变焦镜头,另一种分法是:手动变焦和电动变焦(电动光圈和自动光圈)两种。 变焦镜头在规则上能够划分为:1/3、2/3、1/2和1等。选择变焦镜头的原则是:镜头的规格不应小于摄像机的规格,也就是说1/2的镜头能够与1/3的摄像机一起使用,可是1/3的镜头就不能够在1/2的摄像机上使用。防护罩防护罩分为室内型和室外型两种。室内的防护罩主要是防尘,有的也有作隐蔽作用,使监视场合和对象不易察觉受监视;室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器,在温度高时自动打开风扇冷却,温度低时自动加热;下雨时能够人工控制雨刷器刷雨;有的室外防护罩的玻璃还能够加热,当防护罩上有结霜时,能够加热除霜。云台云台是安装、固定摄像机的支撑设备,它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况,在水平云台上安装好摄像机后可调整摄像机俯仰的角度,达到最好的监视角度后可遥控水平旋转。全方位云台适用于对大范围进行扫描监视,它能够大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现,电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下,云台摄像机既可自动扫描监视区域,也可在监控中心值班人员的操纵下跟踪监视对象。一般来说,水平旋转角度为0350,垂直旋转角度为+90。恒速云台的水平旋转速度一般在310/s,垂直速度为4/s左右。变速云台的水平旋转速度一般在032/s,垂直旋转速度在016/s左右。在一些高速摄像系统中,云台的水平旋转速度高达200/s以上,垂直旋转速度在30/s以上。 解码器解码器一般与矩阵控制主机配套使用,主要作用为经过数据线缆接收来自矩阵主机的控制信号,对主机的控制码进行解码,放大输出,驱动云台的旋转,以及变焦镜头的变焦和聚焦。2、控制部分在*工厂生产厂区与办公区,闭路电视系统中的信息量与信息处理的工作量都很大,因此其控制台的操作一般都采用了计算机系统,以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。现在推出的数字视频监控报警系统采用计算机多媒体技术,以CCD摄像机作为监控探头,摄像机将获取的视频信号传输到主机,主机里的高速图像处理器进行数字化处理,将视频信号形成的图像与背景图像进行分析比较,若发现有差异就报警,因为这是一种全屏幕报警,因而不易漏报。同时主机自动采集报警图像并存入计算机,事后用户可根据时间、地点随时查阅报警现场的图像,以了解报警原因。系统将电视监控系统与报警合二为一,实现了监视、报警与图像记录的同步进行,而且这种系统中没有录像机,没有视频分配器,一切报警记录都在计算机的硬盘内,所有操作都根据屏幕上的软件提示动作,对使用者来说是一种全新概念的安全防护系统。控制系统的切换方式主要有如下2种: 单步切换方式:使用控制键盘把任一路输入视频信号切换到主监视器上。 顺序切换方式:使用控制键盘编制的顺序切换方式程序,把系统中若干路输入视频信号编为一个程序,程序运行时,其画面可按预先设定。3、传输部分传输系统包括视频信号和控制信号的传输。视频信号的传输可用同轴电缆、光纤或双绞线,用双绞线传输时需可视频转换适配器。控制信号的传输方式包括: 直接控制:控制中心直接把控制量,如云台和变焦距镜头的电源电流等,直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少,主机为手动控制时适用。但在被控的云台、镜头数量很多时,控制线缆数量多,线路复杂,因此在大系统中不采用。 多线编码的间接控制:控制中心把控制的命令编成二进制或其它方式的并行码,由多线传送到现场的控制设备,再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少,在近距离控制时也常采用。 通讯编码的间接控制:随着微处理器和各种集成电路芯片的普及,当前规模较大的电视监控系统大都采用通信编码,常见的是串行编码。它的优点是:用单根线路能够传送多路控制信号,从而大大节约了线路费用,通讯距离在不加中间处理情况下达可达1km公里以上,加处理可传10Km以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。 除了以上方法外,还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种:一种是频率分割,即把控制信号调制在与视频信号不同的频繁范围内,然后同视频信号一起传送,到现场后再把它们分解开;另一种方法是利用视频信号场消隐期间传送控制信号(同轴视控)。这种方法在短距离传送时明显比其它方法要好,但设备的价格相对也比较昂贵。4、显示与记录显示与记录设备安装在控制室内,主要有监视器、硬盘录像机和一些视频处理设备。现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统,云台具有很高的旋转速度,还能够预置监视点和巡视路径。平时按设定的路线进行自动巡视,一旦发生报警,就能很快地对准报警点,进行定点的监视和录像。一台摄像机能够起到几个摄像机的作用。图像监视器图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率一般可达800线以上,彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在78MHz范围内。录像机录像机是闭路电视监视系统中的记录和重放装置,它要求能够记录的时间非常长,当前大部分监视系统专用的录像机都能够录24h960h的录像。另外,录像机还必须要有遥控功能,从而能够方便地对录像机进行远距离操作,或在闭路电视系统中用控制信号自动操作录像机。闭路电视监视系统中专用录像机是间歇式视频录像机,它有多种时间间隔录像模式,在一个80G的硬盘上,最长能够录制长达960H的录像。录像机内设有字符信号发生器,可在图像信号上打出月/日/年/星期/时/分/秒/录像模式,还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能,能够对一星期内每一天的录像模式进行编程。当收到报警信号后,录像机便自动进入连续录像状态,在无报警情况下,恢复正常间歇录像模式。另外,录像机还有一个锁定保护键,使非正常指令与操作无效,防止非专业人员与破坏性操作侵犯闭路电视监视系统。视频切换器在闭路电视监视系统中,摄像机数量与监视器数量的比例在2:1到5:1之间,为了用少量的监视器看多个摄像机,就需要用视频切换器按一定的时序把摄像机的视频信号分配给特定的监视器,这就是一般所说的视频矩阵。切换的方式能够按设定的时间间隔对一组摄像机信号逐个循环切换到某一台监视器的输入端上,也能够在接到某点报警信号后,长时间监视该区域的情况,即只显示一台摄像机信号。切换的控制一般要求和云台、镜头的控制同步,即切换到哪一路图像、就控制哪一路的设备。多画面分割器在大型的闭路电视监视系统中摄像机的数量多达数百个,但监视器的数量受机房面积的限制要远远小于摄像机的数量,而且其数量大多也不利于值班人员全面巡视。为了实现全景监视,即让所有的摄像机信号都能显示在监视器屏幕上,就需要用多画面分割器。这种设备能够把多路视频信号合成为一路输出,进入一台监视器,这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号,而且它还能够用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能,即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。视频分配器可将一路视频信号转变成多路信号,输送到多个显示与控制设备。 其它机柜用于安装闭路电视监控系统的设备,监视墙用于安装监视器。4.2 设计功能描述 性能、功能先进:设备选型要保证技术领先,性能可靠,操作简便、实用,维护简单,性能价格比最优,并留有扩展余地。设备采用均采用当前领先技术和生产工艺制造,系统建成后,三至五年不会落后淘汰。 电视监控系统功能完善:经过保安监控系统随时掌握监控区域内人员活动情况,检查各个重点部位的安全情况,提前发现隐患,及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像,录像资料可备出事时查询。 设备高可靠性:采用监控行业最新技术和高品质设备。 操作简单实用:采用高科技手段,进行智能化设计,尽量减少系统操作的复杂性。并作到系统工作稳定可靠,维护简单。 发展性系统应在初步设计时,就考虑未来良好的发展性,以降低未来发展的成本,使系统具有良好的可持续发展性。 经济性在满足安全防范级别的要求前提下,在确保系统稳定可靠、性能良好的基础上,在考虑系统的先进性的同时,按需选择系统和设备,做到合理、实用,降低成本,从而达到极高的性能价格比,降低智能工厂安全管理的运营成本。 外观效果美观:前端装置安装均考虑安全性、隐蔽性及美观性,根据实用和美观的原则,我们都选用了外观工艺和性能稳定都比较好的安防产品。4.3 总体设计方案*工厂生产车间与办公区、厂区内闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成:4.3.1前端图像采集部分系统共设计有31台摄像机,其中车间内设计15台摄像机,厂区外围共设计16台摄像机。分别设计在*工厂生产厂区与办公区的各类主要进出口及人群密度较大的流动区域等安装监控探头进行现场实时监视录像,以保证在*工厂警力能够有效地杜绝隐患发生和单位领导随时监看生产厂区内工人作业与机械运行的工作情况等。 在厂区外围四周共设计安装4台27倍红外一体化摄像机NK-723IR+室外重型全方位云台DS-301+通用型解码器DS-KJ202,用于监控外来人员、防止不法分子作案等,进行现场实时监视录像,在晚上光线很弱或无光线的情况下可观看整个工业园四周附近的活动情况,以保证值班人员能够有效地杜绝隐患或发生突发事件时能够及时处理。 在办公生活主出入口、行政办公楼入口、厂区两个人流入口、成品出口、车间出入口、进料入口、食堂入口、宿舍入口、行政办公楼一楼三个楼梯口共设计安装12台远距离红外枪型摄像机NK-760,用于监控工作人员以及外来人员、防止不法分子作案等,进行现场实时监视录像,在工作的时候可观看各出入口的人员活动情况,以保证值班人员能够有效地杜绝隐患或发生突发事件时能够及时处理。 在生产车间内共设计安装8台高解晰彩色一体化数字摄像机NK-620D+9寸全球云台DS-QY09LA+通用型解码器DS-KJ202和7台远距离红外枪型摄像机NK-760可全方位观看生产车间内人员活动情况以及机械运行状况等,进行现场实时监视录像,在晚上光线很弱或是无光的情况下可观看生产车间内的活动情况,以保证值班人员能够有效地杜绝隐患或发生突发事件时能够及时处理。注:以上安装位置与摄像机类型均根据生产厂区实际情况及相关要求配置,保证达到监视安全的效果。4.3.2图像和控制信号传输部分介于市面上使用超五类网线传输(前端设备用网络摄像机)远距离传输需采用光缆或在中途增加网络交换机,室外安装成本昂贵且效果不会有同轴专用电缆理想,*工厂生产厂区与办公区闭路电视监控系统视频信号采用屏蔽视频电缆,根据摄像机安装位置建议选择采用SYV-75-5/128编同轴电缆,以保证监控信息的准确传输。控制线设计采用RVVP2*0.5圆形双绞屏蔽电缆。电源电缆设计采用RVV2*1.0专用电缆。4.3.3图像控制存储部分监控中心机房,采用2台16路嵌入式硬盘录像机DH-DVR1604LB进行录像,同时配置2台17寸纯平显示器进行显示,设计整个录像系统能够连续保存录像资料15天(硬盘大小由甲方自定),系统支持远程监视录像与回放工作。第五章 系统选型和配置说明1、大华 DH-DVR1604LB 16路音视频全实时嵌入式硬盘录像机技术参数: 采用高速嵌入式微控制器和嵌入式Linux操作系统,具有极高的稳定性; 采用标准MPEG4/H.264压缩算法; 录像回放最高支持D1:704X576分辨率; 每通道录像回放CIF、2CIF、HalfD1、D1四种分辨率可选; 支持USB鼠标操作功能; 具有非工作盘休眠功能; 适合大容量流媒体存储的专用文件系统,无磁盘碎片,数据保密性高; 该系列产品适用于要求超高清晰回放画质需求的银行、城市治安、道路交通等音视频同步、全实时录像监控场合。 技术特性操作系统 嵌入式Linux操作界面 图形化菜单操作界面视频输入 16路复合视频视频输出 2路PAL/NTFS,BNC复合视频信号 1路VGA显示器信号输出音频输入 16路音频输入音频输出 1路音频输出视频显示 1 、4 、9、16画面显示视频标准 NTFS(525线) PAL(625线)系统资源 同时多路录像、同时录像回放、同时网络操作图象分辩率 实时监视(NTFS/PAL)704576/704480,录像回放CIF352288/352240图象移动侦测 区域设置:每画面可设置192(1612)个检测区域;灵敏度设置:每个区域可设置3级灵敏度图象压缩 MPEG-4/H.264限定码流、MPEG-4/H.264可变码流音频压缩 ADPCM视频记录速度 实时模式:PAL每1帧/秒-25帧/秒可调和NTFS每路1帧/秒-30帧/秒画质 6挡可调硬盘 内置4个IDE接口占用硬盘空间 音频:ADPCM 14.4兆字节/小时; 视频:56-500兆字节/小时报警输入 16路报警输入报警输出 3路继电器输出,其中包括一个可控12V输出网络接口 RJ45 10M/100M自适应以太网接口云台控制接口 RS485.RS232电源 AC220V功耗 50W使用温度 10% - 90%外型尺寸 2U标准工业机箱,441(宽)450(深)89(高)mm重量 11KG(空载,不含硬盘)2、红外防水型数字摄像机 NK-723IR技术参数: 成像器件:1/4SONY CCD 图像像素:NTSC:512(H)582(V)PAL:512(H)492(V) 水平解晰度:480TV Line s 最低照度:0.3Lux/ 0Lux(IR ON) 信噪比:more than 52dB 白平衡:Auto 背光补偿:Auto 视频输出:1.0Vp-P,75,BNC Connector 镜头安装:27XZoom 自动聚焦 红外灯波长:8unit 850nM Infrared LED 红外灯自动开启:10Lux(Infrared Lamps Turn On) 红外灯照射距离:125-135Meter 红外灯规格/数量:8PCS 40mil 防水等级:Ip65 电源: AC220V 50HZ(20%) 功率消耗:1000mA(IR ON MAX 1200mA) 工作温度:-20C+60C3、红外枪型摄像机 NK-760技术参数: 成像器件:1/3SONY DAY NIGHT CCD 图像像素:NTSC:752(H)582(V)PAL:752(H)492(V) 水平解析度: 480TV Line s 最低照度:0.5Lux/ 0Lux(IR ON) 信噪比:more than 52dB 白平衡:Auto 背光补偿:Auto 视频输出:1.0Vp-P,75,BNC Connector 镜头安装:4mm/6mm/8mm/12mm/16mm optional 红外灯波长:850nM Infrared LED 红外灯自动开启:10Lux(Infrared Lamps Turn On) 红外灯照射距离:65-80Meter 红外灯规格/数量:8/36PCS 防水等级:Ip65 电源:DC12V /AC220V 50HZ(20%) 功率消耗:1000mA(IR ON MAX 1200mA) 工作温度:-20C+60C4、彩色一体化数字摄像机 NK-620D技术参数:成像器件:1/4SONY CCD图像像数: 752(H)582(V)水平解晰度:彩色480TV Line s/黑白600TV Line s最低照度:彩色 0.3LUX/黑白 0.01 LUX同步方式:内同步信噪比:more than 48dB 背光补偿:Auto白平衡:Auto电子快门:Auto 1/50(1/60)1/100,000sec.视频输出:1.0Vp-P,75,BNC Connector镜头:220倍变焦电源:DC12V工作温度:-20C+50C5、室外全方位云台DS-301 技术参数: DS-301室外全方位云台 输入电压AC24V或AC220V 反向切换负荷11A 功耗:10W 旋转角度水平最大355度、垂直正负60度 旋转速度 水平6度/秒、垂直4度/秒 反转方式在水平转动方式时瞬时反转(由反转切换器 执行) 负载18KG 功能输入插头1.自动2.公共3.向下4.向上5.右转6.左转 工作温度20度 +60度 外型尺寸169MM*280MM(高) 重量6KG 材料铝合 金模压铸成型6、9寸全球云台产品云台是承载摄像机进行水平和垂直两个方向转动的装置。它内置两个电机,分别负责两个方向的转动。水平转动的角度一般为350,垂直转动则有45、35、75等,这两个方向的角度大小能够经过云台的限位开关来进行调整。云台根据使用环境分为室内和室外云台,根据安装方式主要分为壁装(侧装)和吊装。DS-QY09LA 球型云台 输入电压: 24VAC 转动角度: 水平:最大355 垂直:90载重: 7.5磅(3.4Kg)安装方式: 墙式正装7、DS-KJ202 智能解码器解码器是控制摄像机的配套产品,功能是将主控系统发出的代表控制命令的编码信号(由总线传送的串行数据)解码还原为对摄像机、镜头和云台的具体控制信号。它能够控制云台上、下、左、右及水平自动扫视,控制摄像机镜头变倍、聚焦、光圈开关动作;支持总线制音频传输,实现主控者对现场通话操作;控制开启现场灯光的电源、摄像机防护套的雨刷动作。智能解码器支持先进的总线式控制信号传输方法,具有众多控制功能,支持多种摄像机、镜头、云台控制方式,内置解码板特别采用了插槽式结构,便于插拔,维护简单。 解码器主要功能及特点1 控制云台上、下、左、右及水平自动扫视2 解码器可在总线上任意并接3 控制摄像机镜头变倍动作4 控制摄像机镜头聚焦动作5 控制摄像机镜头光圈开关动作6 支持总线制音频传输7 控制开启现场灯光的电源8 实现主控者对现场通话操作9 控制摄像机防护套的雨刷动作10 采用进口接线端子,现场无需焊接11.支持现场、系统两种供电方式12.备有室内、室外两种解码器可供选择 性能参数工作温度: 070工作湿度: 090供电方式:现场供电、系统供电供电电压:AC220V(10%)/50Hz本机功耗:7W控制数据传输距离:3km(扩展型10km)编址范围: 128路以内外接扬声器:1W、8云台接口电压:AC24V、AC220V监听头输入:二线制、三线制雨刷输出接口:AC220V(500mA)灯光输出接口:AC220V(2A)支持镜头接线:四线制、六线制(DC12V、100mA)外型尺寸:240mm高,180mm宽,70mm厚(室内型);375mm高,230mm宽,80mm厚(室外型)摄像机接口电压:DC 12 V(500mA)、AC24V(200mA)、AC220V(200mA)、DC916V需加附件)第六章 设备配置清单第二部分 周 界 防 范 系 统第一章 系统概述1、概述当前,随着经济的发展,一个个新的厂房建设,人们对工厂的设备安全防范越来越重视,采取了许多措施来保护工厂的安全。以往的做法是安装防盗网,但也存在有碍美观,犯罪分子易发现躲蔽,不能有效地防止坏人的入侵等缺点。现在,全国各地区的厂房都在迅速地开展建设现代化的智能防盗活动,对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数厂方多设在郊区,厂房的四周白天或夜间活动人员少时,犯罪分子很容易有从围墙进入厂区作案,为了使不因该发生的意外损失降到最低,必须要有一套专门的安全设备与操作人员,来维护和管理厂区的财产安全不受任何侵害,最安全有效的方法是:1、在厂区的四周围墙上装上红外对射探测器,它是利用人眼看不见的红外线相互之间构成一个防护网,安全性及高。2、报警主机要有专人来管理,报警时主机上会显示报警的防区,警号发声,显示的防区就代表该方位有人入侵,因此报警中心必须要有人值守。以便警情得到迅速处理。防盗报警系统防患于未然,用来实现较周密的外围全方位管理及建筑物内重要的管辖区,防盗报警系统分工作区安防状态的监视、结合内部对讲系统,遥相呼应,可减少管理人员的工作强度,提高管理质量及管理效益。防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室,值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视,发现情况统一调动,节省大量巡逻人员,还可避免许多人为因素,并结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据,有了良好的环境,全方位的安全保障,才能创造良好的社会效益和经济效益。(1)本系统采用总线制方式,可使系统设备有机结合,报警信号、防拆信号、环境监测信号、设备故障信号、线路故障信号、电源不良信号等情况均经过总线即时向控制主机进行通报,而且可由中心控制室经过检测操作对系统各设备进行检测、调整,并可对各探测器的灵敏度进行调节。(2)本系统能够单独由本身报警系统所组成一个完整的回路实现其所有的报警功能,为了进一步满足社会经济发展与人们文明生活的高标准要求,创造一个安全、舒适、温馨、高效的办公与生活环境,并根据各种不同大厦的需要,从项目的具体实际出发,做到配置合理,留有扩展余地,技术先进,性能价格比高,确保系统性能高质量,高可靠性。本套防盗报警系统,是在认真研究了项目的技术要求和低价高效率原则的基础上,系统为一个功能完善,技术先进, 质量稳定可靠的管理与安全保卫系统,为实现自动化管理发挥积极的作用。本方案本着安全 、经济、实用、完善、兼容的方针,系统可采用分级控制,操作简单,可联网集成,防盗报警系统提供给管理者及是一个直观的声像警示,管理员能及时了解到区内各处的保卫安全情况,及时采取措施,红外报警能及时告诉何处有外人闯入,管理者能及时了解各设备当前的状态及运作情况及各区工作人员的工作情况,若此方案得到实施,将对自动化管理,安全技术防范,提高内部安全状况等方面都将起到积极的促进作用。本方案根据项目提供的相关文件,并根据项目的实际需求,参照有关国际标准和国家标准,并结合我公司从事过的多个项目所积累的经验,编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处,我们随时欢迎您们的宝贵意见。2、设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则:1、先进性与适用性采用当前最先进的软、硬件及网络技术,出错率低,兼容性强,升级容易,采用模块式结构,扩容方便,没有重复建设投资,系统的技术性能和质量指标应达到国际领先水平;同时,系统的安装调试、软件编程和操作使用又应简便易行,容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。2、经济性与实用性 管理员能对管理系统和防盗报警系统熟练使用,能利用防盗报警系统实时掌握警情,充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,经过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用。3、可靠性与安全性 硬件选用先进、成熟、可靠的产品,是已在类似工程中使用过许多的,证明能适应室外环境的硬件,软件均是良好的中文界面,系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复
