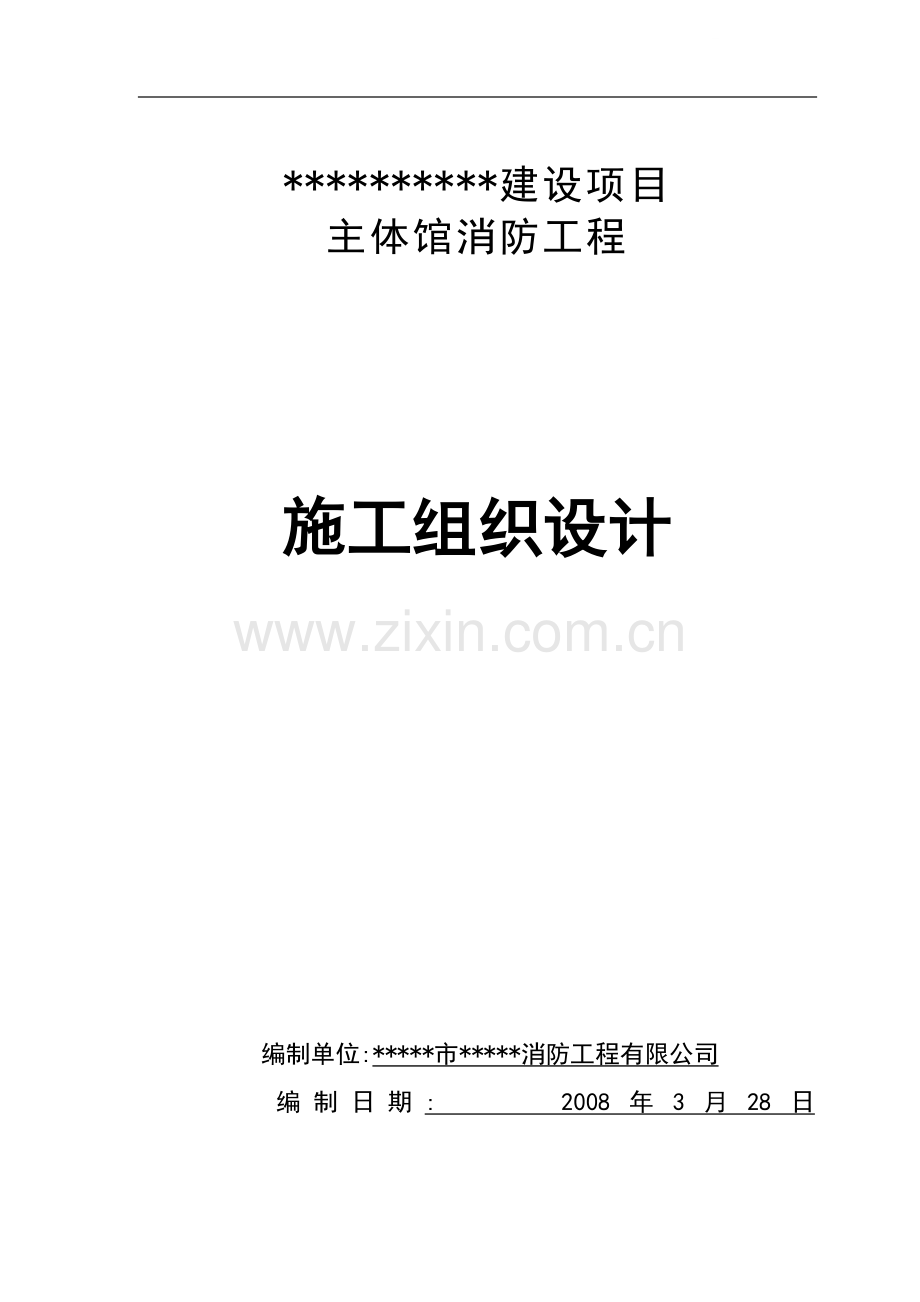

博物馆消防工程施组.doc

**********建设项目
主体馆消防工程

施工组织设计

编制单位:*****市*****消防工程有限公司
编制日期: 2008年3月28日

目 录

1. 编制说明及工程概况 - 6 -
1.1编制说明 - 6 -
1.2编制依据 - 6 -
1.3编制原则 - 6 -
1.4工程概况 - 6 -
2. 遵循规范及技术标准 - 10 -
3. 项目管理机构设置 - 11 -
3.1项目组织机构的确立 - 11 -
3.2项目经理部组织机构设置 - 11 -
3.3项目经理部主要机构职责 13
4. 主要分部分项工程施工方法 17
4.1施工准备 17
4.2火灾自动报警及消防联动控制系统施工方案 18
4.3 消火栓系统施工方案 28
4.4水喷淋灭火系统的施工方法 31
4.5 气体灭火系统施工方案 36
4.6防排烟系统的施工方法 39
5. 进度计划及保证措施 47
5.1施工进度计划 47
5.2组织保证措施 47
5.3 建立项目部工期保证组织体系 47
5.4 建立工期保证制度 48
5.5 多种计划的控制 48

5.6加强内外协调工作 49
5.7 加强员工的教育 49
5.8 加强过程检查 49
5.9 冬、雨季工期保证措施 53
5.10炎热高温天气的工期保证措施 54
5.11 施工用水、用电配合需求 54
5.12施工进度计划表及劳动力配置 56
6. 质量计划及保证措施 58
6.1我公司的质量方针 58
6.2项目质量目标 58
6.3建立保证工程质量的管理机构 58
6.4建立保证工程质量的管理制度 62
6.5建立保证工程质量技术措施 67
7. 安全及保证措施 69
7.1现场安全施工标准和措施 69
7.2建立安全消防保证体系 69
7.3各部门的安全职责 71
7.4安全管理措施 72
7.5安全消防保证措施 73
7.6安全教育 74
7.7安全施工技术措施 74
7.8安全用电组织措施 75
7.9应急保障措施 76
8. 文明、环保施工保证措施 77
8.1文明施工要求目标 77
8.2文明施工的管理体系 78

8.3现场文明施工措施 78
8.4现场环保的技术措施 79
9. 人员施工机具计划及到位保证措施 81
9.1人力组织 81
9.2人力组织安排的重点 82
9.3拟投入本工程主要施工机械设备表 82
9.4机械设备保证措施 83
9.5材料供应保证措施 83
10. 农忙施工措施 85
11. 成品与半成品的保护措施 86
11.1半成品保护方案 86
11.2半成品保护具体措施 87
11.3成品的具体保护措施 88
12. 各系统联调方案 89
12.1水灭火系统联动调试方案 89
12.2自动报警系统联动调试方案 90
12.3通风排烟系统联动调试方案 92
13. 与主体等其他施工单位的配合措施及合理化建议 96
13.1与土建专业的施工配合措施 96
13.2与机电安装专业的配合措施 97
13.3与装修专业的配合措施 97
13.4与综合布线专业的配合措施 98
13.5缩短工期的合期建议 98
14. 创优计划和措施 100
14.1建立工程达标保证体系 100
14.2创优措施 101
15. 消防验收及工程回访、保修服务 105
15.1消防验收 105
15.2各分项工程质量验收标准 105
15.3工程回访、保修服务 110
15.4系统维护服务 111

1. 编制说明及工程概况
1.1编制说明
本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。
如果我公司有幸成为本工程的施工承包方，我们将按照本施工组织设计指导施工。
1.2编制依据
本施工组织设计依据以下几项编制：
1.2.1河南*****招标有限公司颁发的编号为YXZ-2008-18号的《**********建设项目主体馆消防工程招标文件》。
1.2.2**********建设项目主体馆消防工程答疑会议纪要。
1.2.3北京中核四达工程设计咨询有限公司设计的**********消防系统施工图。
1.2.4现行国家有关规范、标准和规程。
1.2.5我公司 ISO9002 质量体系文件（质量手册、程序文件、作业指导书）。
1.2.6河南省有关文件及规定。
1.2.7现场实际情况。
1.3编制原则
1.3.1严格遵守国家、地方的技术规范、施工规程和质量评定与验收标准。
1.3.2坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
1.4工程概况
工程名称：**********建设项目主体馆消防工程
建设单位：*****市*****
建设地点：*****市人民大道以北，安漳路以南，*****县公安局西墙以东，市汽车客运东站西墙以西。

建筑面积：约22700平方米
工程内容
（1）火灾自动报警系统（火灾报警控制器、消防联动控制设备、火灾应急广播、消防专用电话、彩色CRT、打印机等设备及“119”专线电话、UPS电源等）。
火灾自动报警及控制系统按一级保护对象进行设计，主要包括烟感探测器、手动报警按钮、声光报警器、信号模块等设备的布位、安装及调试，及配管配线，以达到消防规范的要求。消防控制中心设在一层东侧，其内设有火灾报警控制器、消防联动控制设备、火灾应急广播、消防专用电话主机。在办公室、展厅、电梯厅等场所设置火灾探测器、各防火分区均设置手动报警按钮、消防广播扬声器、水流开关等，所有报警信号均通过总线传输至火灾报警控制器报警。消防联动控制设备可通过总线实现切断非消防电源，自动启动排烟机和补风机等，同时消防中心可通过多线直接控制消防泵、喷淋泵、排烟机、正压送风机等。火灾应急广播兼做平时背景音乐广播，在走道、展览厅、地下室等公共场所场设置火灾应急广播扬声器，火灾时能自动强切为消防广播。在消防控制室设置多线制消防专用电话总机，在消防水泵房、变配电房、排烟机房等应急操作装置处设消防专用电话分机，手动火灾报警按钮处设电话插孔。对所有的报警设备在报警控制器主机中进行相应的编程，来满足报警系统的联动关系要求。
（2）消防水系统（室外消火栓系统、室内消防车系统、自动喷淋灭火系统、高位消防水箱、泵类、阀门）。
室内消防给水系统：室内消防给水系统采用临时高压给水系统，消火栓用水量室内为30L/S，室外为30L/S，火灾延续时间按3h计；喷淋用水量为30L/S，火灾延续时间按1h计；以上用水均为消防水池提供，室内消防水池及各种消防水泵均集中设置在地下一层的生活及消防水泵房内。本楼设有室内、室外消防水池各一个，室内消防水池储存室内消火栓和喷淋用水量，总容积为488m3(其中冷却塔补水量56m3)；室外消防水池储存室外消火栓用水量，总容积为400 m3，高位水箱设置在屋顶水箱间内，容积18 m3。室外消防水在室外形成DN150消防环网，其上设室外地下式消火栓。室内消火栓给水系统由地下室消防水池——消火栓泵——屋顶水箱及增压稳压装置联合供水，系统不分区，地下一层采用减压稳压消火栓。室内消火栓系统由地下一层生活及消防水泵房引出两根管径为DN150消防管，并在地下一层形成环状管网，供至地上部分，并形成竖向环状管网，消火栓系统设2套地下式消防水泵接合
器。屋顶试验及前室消火栓箱采用单栓，其它消火栓箱均采用带灭火器箱组合式消防柜，箱内配DN65消火栓，长25m麻质衬胶水龙带，ф19mm口径水枪，以及紧急消防按钮和指示灯各1个。
自动喷水灭火系统：本馆均为预作用的自动喷水灭火系统。室内自动喷水灭火系统由地下一层消防水池——自动喷洒泵——屋顶水箱及增压稳压装置联合供水，系统不分区，自动喷水系统由地下一层消防水泵房引出2根DN150消防管，分别接至3个报警阀组，系统在消防水泵房内设计成环状，每个报警阀组配有水力警铃，水力警铃引至附近的走道，每个报警阀可控制的喷头数不超过800个。在每层、每个防火分区处均设水流指示器和信号蝶阀，每个报警阀最不利点处设末端试水装置，其他每个水流指示器最不处点处均设DN25的试水阀。自动喷水系统设2套地下式消防水泵按合器。喷头均采用闭式喷头，地下一层及以上各层有吊顶处喷头采用吊顶型喷头，不吊顶房间采用直立喷头安装。喷头喷水，水流指示器动作，反映到区域报警盘和总控制盘，同时相应的报警阀动作，敲响水力警铃，压力开关报警，反映到消防中心，自动或手动启动任一台自动加压泵，也可在泵房内就地控制，其运行情况反映到消防中心和泵房控制盘上，各层水流指示器、信号蝶阀动作情况，均应反应到消防控制中心。
（3）防排烟系统（排烟风机）
所有无外窗不具备自然排烟条件的防烟楼梯间、消防电梯前室和合用前室、中庭均采用机械加压送风防烟措施。防排烟系统设多个防烟分区，每个防烟分区设多叶排烟口，排烟口设在顶棚或靠近顶棚的墙面上，平时关闭，并设置手动和自动开启装置。排烟管道穿越防火分区处均设280℃排烟防火阀。所有排烟系统的排烟机前均设置280℃排烟防火阀，该阀关闭时，排烟风机停止运转。风管穿过防火墙或楼板时，予埋套管或防护套管，其钢板厚度为1.6mm，风管与防护套管之间，用不燃且对人无害的柔性材料封堵，连锁运行排烟风机，烟气温度达到280℃时排烟阀关闭，排烟风机停止运行。设置机械排烟的地下室和地上密闭场所，均同时设置送风系统，且补风量不小于排烟量的50%。地上、地下防烟楼梯间分别设机械加压送风系统，前室不送风。
（4）气体消防、灭火器
本馆珍品库房、藏品库房、鉴定室、文物修复室、藏品暂存库房等共6个防护区设置七氟丙烷气体灭火系统，采用全淹没灭火系统的灭火方式，即在规定时间内
向防护区喷射一定浓度的七氟丙烷灭火剂，并使其均匀地充满整个防护区，此时能将其区域里任何一部位发生的火灾扑灭。各类机房设计灭火浓度8.0%,喷射时间不大于8s，浸渍时间均大于5min，变配电室等灭火设计浓度9.0%，浸渍时间不小于10min，各类珍品库房等防护区设计灭火浓度0%，浸渍时间大于20min。
本工程管网系统最大防护区为藏品库房，容积为610.023立方米，设计灭火用量为494.34kg，储存用量为500kg。储瓶间设在预留设备用房内。灭火系统的控制方式为自动、手动、机械应急手动三种方式。自动控制：即火灾探测系统探测到火警信号后，发出声、光报警，延时30s后，启动灭火装置进行灭火，并打开气体释放门灯；手动控制：即火灾探测系统探测到火警信号后，由人工手动启动灭火装置进行灭火，本控制在灭火控制盘上进行，不论灭火控制按钮处于那一位置时，都可以使用该保护区的手动控制按钮进行灭火；机械应急手动：即当即火灾探测系统探测到火警信号后，电气部分及控制系统都出现故障时，使用的灭火控制方式，机械应急启动必须在钢瓶间进行，打击应急手柄，听到气动响声后，灭火系统工作。
灭火器选用磷酸铵盐干粉灭火器，灭火器配置按照建筑物内各分区使用功能不同分别确定其危险等级和火灾种类进行配置。
（5）防火门防火卷帘
每个防火分区采用防火墙和特级防火卷帘进行防火分隔。

2. 遵循规范及技术标准

2.1
《建设工程项目管理规范》
GB/T50326-2001
2.2
《高层民用建筑设计防火规范》
GB50045－95
2.3
《建筑设计防火规范》
GB50016-2006
2.4
《自动喷水灭火系统设计规范》
GB50084-2001
2.5
《自动喷水灭火系统施工及验收规范》
GB50261-2005
2.6
《火灾自动报警系统设计规范》
GB50116-98
2.7
《火灾自动报警系统施工及验收规范》
GB50116-92
2.8
《采暖通风与空气调节设计规范》
GB50019-2003
2.9
《通风与空调工程施工质量验收规范》
GB50243-2002
2.10
《气体灭火系统设计规范》
GB50370-2005
2.11
《建筑灭火器配置设计规范》
GB50140-2005
2.12
《建筑工程资料管理规程》
DBJ01-51-2003
2.13
《火灾报警控制器通用技术条件》
GB4717-93
2.14
《建筑给水排水设计规范》
GB50015-2003
2.15
《建筑内部装修设计防火规范》
GB50222-95
2.16
《室外给水设计规范》
GB50013-2006
2.17
《室外排水设计规范》
GB50014-2006
2.18
《建筑中水设计规范》
GB50336-2002
2.19
《*****建筑设计规范》
JB66-91

国家颁布的其他有关消防系统相关规范。
以上规范如有变化,以最新发布的为准。

3. 项目管理机构设置
3.1项目组织机构的确立
根据本项目的消防工程功能多，设备先进、技术先进、工程量大、施工难度大、技术要求高和工期短等特点，我公司组织精干施工、技术力量来组建成**********建设项目主体馆消防工程项目部，以便使该项目部能做到精心组织、科学管理、精细施工，确保本工程高速、优质完成。
我公司拟派建设部注册的一级项目经理、一级建造师工程师宋广明同志担任项目经理，该同志曾任河南省交通厅公路管理局综合楼消防工程等大型消防系统工程等项目经理；拟派建设部注册的二级项目经理、工程师孙振生同志任项目技术负责人，该同志曾任河南省交通厅公路管理局综合楼等项目技术负责人；拟委派建设部一级项目经理、工程师陈守云同志担任该项目的项目副经理，该同志曾任河南省交通厅公路管理局综合楼等消防工程的项目经理。项目经理部下设技质部、工程部和办公室，分管项目经理部各项工作，同时公司将作为该项目部强大的后盾，积极做好人、财、物的调配，后勤服务，技术支持等各项保障工作。另设三个专业工程施工队（水、电、防排烟各一个）负责施工。
3.2项目经理部组织机构设置
项目经理部组织机构设置见下图

项目经理
技术负责人
项目副经理

报报警系统施工队
水灭火系统施工队
气体系统施工队
防排烟系统施工队
防火卷帘施工队
防火门施工队
调 试 组
调 试 组
物 料 组
安 全 组
预、决算组
施 工 组
内 勤
资 料 组
司 机
后勤组
工程组
技术组

3.3项目经理部主要机构职责
序号
职位名称
职 责
1
项
目
经
理
代
表
公
司
实
施
项
目
管
理
贯彻执行国家法律、法规、方针、政策和强制性标准，执行公司的管理制度，维护公司的合法权益。
严格执行公司与建设单位签订的建设工程施工合同和公司与项目经理签订的“项目管理目标责任书”。
主持编制“项目管理实施规划”或施工组织设计对投入施工项目现场的人力、资金、设备等生产要素进行优化配置和动态管理。
积极推广应用新技术、新工艺、新材料和新设备，运行现代化管理方法，提高建设工程质量。
在授权范围内负责协调与工程项目施工有关各方的关系，自觉接受监理、建设单位、政府有关部门和本公司的监督管理。
负责工程的质量、工期及现场安全文明施工管理，发现和处理突发事件。
严格执行《中华人民共和国会计法》，遵守财经纪律，加强财务管理，搞好项目成本核算与控制，保证会计记录、报表的及时真实准确。
参与工程竣工验收，准备结算资料和分析总结，接受审计。
保障质量、环境体系的有效运行，明确项目经理部各类人员的职责、权限和项目管理的规章制度。负责组织本项目部人员的综合考评工作。
处理项目经理部的善后工作，负责竣工工程的保修服务。
协助公司进行项目的检查、鉴定和评奖申报。
负责组织、评价施工队及施工费用的控制、计取与结算。
2
项目副经理
协助项目经理实施项目管理
负责项目经理指定或交办工作。
按项目经理授权，行使项目经理的部分职权。
负责本项目质量、环境的自检。
3
项目技术负责人
主持项目的技术质量管理
负责贯彻执行质量、环境标准和国家颁布的有关质量、技术标准，确保工程质量达到预期目标。
主持制定项目技术管理工作计划。
主持制定项目管理实施规划的工程方案并组织落实。
主持图纸会审和技术交底，审定技术措施计划并组织实施。
指导工程质量检验和试验。
负责对本项目施工技术资料及竣工资料的审查，组织本项目个项技术资料的签证、收集、整理和归档。
主持调查、分析、处理质量、安全、环境、事故。
负责分部/单位工程的预检，组织对不合格工程的处置，参加竣工工程交工验收。
负责落实工程回访及对用户投诉的处理。
组织项目部人员的技术学习、技术交流、技术攻关。
参加建设单位组织的质量安全大检查和施工现场考评。
4
施
工
组
负责
分管
工程
的施
工
对分管工程项目质量达到计划目标负直接责任。
熟悉图纸，参与图纸会审，参与编制施工组织设计和施工方案。
组织工程队熟悉图纸，并按施工方案进行技术交底和施工，及时进行自检和交接检。
负责组织原材料试验，并向项目技术负责人报告试验结果。
负责技术复核和记录。
负责对不合格工程的处置，并做好记录。
参与隐蔽工程验收，填写隐蔽工程验收单。
参与分项/分部/单位工程质量验收和质量评定，填写检查记录。
确保产品标识的准确性，及时填写质量记录和施工日志并妥善保存。
贯彻执行各项技术安全措施，负责制定落实工程防护措施并组织日常检查。
负责对进场施工人员、特殊工种岗位的资格验证，确保特殊工种持证上岗。
参加“四新”技术推广应用。
5
专业施工员
负责相关专业施工
按施工图纸施工，对所安装的管道、设备工程质量负责。
掌握相关专业安装的施工技术、施工与验收规程，保证安全生产。
6
质
检
组
负责
工程
质量
检验
抽检主要原材料、半成品、成品的质量，及时验证各类送检材料的试验结果。
按设计要求、施工规范和质量标准及时检查工程质量，严格把关，并作好记录。对一般不合格品（项）制定处置方案，必要时有权提出暂停施工并及时向上级反映。
参加隐蔽工程验收并签字确认，参加检验批、分项、分部和单位工程质量验收。
适时参加工序间交接和分包工程的交接验收工作。
参加质量问题调查分析及处理工作，负责纠正措施的跟踪检查和工作。
严格执行国家有关试件试验的标准、规范、规程和项目试验计划。
执行见证取样和送检制度，对送检样品的代表性、真实性、准确性和可靠性负责
按操作规程进行试验，做好试验原始记录，准确填写试验报告。
填写试验日志，保存试验资料、试件。
对试验中出现的不合格，及时上报项目技术负责人，防止不合格扩大至下道工序。
负责现场所需监视和测量装置的申购、领用、周期送检、封存、报废等工作，确保施工现场所用计量器具处于合格状态。
负责建立计量器具台帐，确保帐、物、卡一致。
负责现场需监视和测量装置标识工作。
7
安
全
组
负责
工程
的施
工安
全和
文明
施工
认真执行安全生产、劳动保护等法规、制度、标准。
参加制定或修订项目部的安全生产制度和安全操作规程。
负责分部工程的安全技术措施交底。
检查、落实安全措施，对施工全过程的安全进行监督，纠正违章作业。
检查、监督特种作业人员持证上岗，监督劳保用品质量和正确使用。
参加安全事故调查，配合有关部门排除安全隐患，负责安全报表、资料的整理上报工作。
组织安全员教育和安全活动。
监督施工现场的文明施工。
8
物
料
组
负责
工程
的物
料管
理
负责物资供应商供货能力的调查、评审和评价，收集相关资料记录并归档。
负责物资按进度计划编制项目物资需要量计划，保证工地的物资供应。
负责所有进、出场物资的检验、标识、保管、巡查和发放工作，包括业主提供的物资。
负责进场物资相关资料的收集、整理、保管。
负责建立各种物资台帐，做到帐、物、卡相符。
对现场使用合格的物资负责，需紧急放行时必须经项目技术负责人批准，并做好标识和记录。
负责周转性材料管理，及时回收、归堆。
负责物资仓库、堆场安全文明达标管理。
负责进场施工机械设备的配置、安装验收、使用、保养及维修，严格执行进场设备管理程序，确保设备处于受控状态。
检查施工机械特殊工种持证上岗，排查机械安全隐患，纠正机械违章作业，及时报告机械事故并参与、处理。
编制现场施工机械设备需要（进退场）计划，加强机械台班费用的成本核算，落实设备管理的各项考核指标。
负责相关质量记录的填写、整理和归档。
9
资
料
组
负责
工程
的资
料管
理
负责工程项目施工过程资料（包括业主提供的文件）的收集、核查等管理工作。
负责各种文件、资料的登记、转办、归档工作。
负责交工资料的收集、整理、汇总、编目工作，并对其准确性、完整性负责。
对施工所有使用的各种技术标准、规范、规程等版本有效性、适用性和完整性负责。防止使用失效或作废的文件。
10
计
划
预
算
组
负责
项目
计划
调度
和预
决算
按合同工期编制施工网络计划，并根据实际情况及时调整。
编制施工图预算，确定项目计划目标成本。
根据施工进度和施工图预算，及时编制月度施工计划、统计报表，并对其准确性、真实性负责。
做好统计三种台帐，对每月完成产值情况进行工料分析。
按照施工网络计划，分期、分批准确提供物资采购计划。
及时办理工程量和费用增减的签证工作。
负责工程竣工决算。
负责计统资料、预决算资料整理归档。

4. 主要分部分项工程施工方法
4.1施工准备
4.1.1 施工准备前期，首先组织项目部成员对施工现场进行踏勘，并对图纸进行会审，同时熟悉各系统的平面图、系统图及建筑图、结构、装修及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料机具等。同时配备配套的生活、生产临时设施。
4.1.2 主要设备材料：
4.1.2.1各系统的主要设备材料选用须符合消防工程安装通用要求的有关内容。
4.1.2.2火灾自动报警及联动控制系统所需设备、材料及机械
设备：区域火灾报警控制器；集中报警控制设备；消防备用电源、火灾探测器（感烟、感温、等）、手动火灾报警器；声光显示报警器；各类模块、各种联动控制及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。
材料：管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑管、接线盒、管箍、根母、护口、管卡、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等
机械：数字万用表、接地电阻测试仪、直流电焊机、交流稳压电源、电工工具、工具袋、工具箱、兆欧表、试铃、对讲机、试烟器等。
4.1.2.3水灭火系统所需设备、材料及机械
设备：水泵及控制柜、湿式报警阀组、水流指示器、信号阀、雨淋阀、气压罐、消防水箱等。
材料：管道、型钢、阀门、管件、配件、消防栓、低压器具等。
机械：套丝机、套丝板、管子切断机、液压煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪 、钢锯、手锤等。
4.1.2.4防排烟系统所需设备、材料及机械
设备：排烟风机及控制柜、风口、风阀等。
材料：风管等。
主要机具：剪板机、咬口机、卷板机、折方机、卷圆机。

4.1.2.5气体灭火系统所需设备、材料及机械
设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应有国家质量监督检测中心检测合格。
材料：管材及连接件、型钢。
主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳等。
4.1.3 劳动力配备：
根据工程工期要求，合理安排施工进度和劳动力计划，保工期、保质量、保安全。配备的施工员、安全员、资料员、电工、焊工等应持证上岗。
4.1.4 编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使操作者熟知消防技术、质量、安全的要求。
4.1.5 应按设计要求，在施工现场配备使用的规程规范、图册、工艺要求、质量记录、表格及各种有关文件。
4.2火灾自动报警及消防联动控制系统施工方案
4.2.1工艺流程
检 查
第一次预调试
第二次预调试
调 试
主机接线
接控制箱
验 收
安装准备
预埋穿线管
穿 线
接 模 块
安楼层显示器
分线端子箱
接 控 头
手报、电话、广播等

4.2.2 钢管和金属线槽安装主要要求
4.2.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。金属线槽及其附件，应采用经过镀锌处理的定型产品。线槽内在光滑平整，无棱刺，不应有扭曲翅边等变形现象。
4.2.2.2 配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格、选定接线盒，使盒子与所安装的设备配套。
4.2.2.3 电线保护管遇到下列情况之一时,应在便于穿线的位置增设接线盒: 管路长度超过45m,无弯曲时；管路长度超过30m有1个弯曲时；管路长度超过20m有2个弯曲时；管路长度超过12m有3个弯曲时。
4.2.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。
4.2.2.5 明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
4.2.2.6 当管路暗配时,电线保护管宜最近的线路敷设并应少弯曲.埋入非燃烧的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm .金属线槽和钢管明配时，应按设计要求采取防火保护措施。
4.2.2.7 电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。
4.2.2.8 水平或垂直敷设的明配电线保护管安装允许偏差1.5‰，全长偏差不应大于管内径的1/2。
4.2.2.9 敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封处理。
4.2.2.10管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。
4.2.2.11明配钢管应采取补偿措施，固定点间距应均匀，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.15－0.5m。

钢管管卡间的最大距离
敷设方式
钢管种类
钢管直径(mm)
15-20
25－32
40－50
65以上
吊架，支架或沿墙敷设
厚壁钢管
1.5
2.0
2.5
3.5
薄壁钢管
1.0
1.5
2.0

4.2.2.12吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。
4.2.2.13 暗配钢管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定盒的位置应按探测器安装要求定。
4.2.2.14明配管使用的接线盒和安装消防设备盒应采用明装式盒。
4.2.2.15钢管安装敷设进入箱、盒，内外均应有锁母固定，内侧安装护口。
4.2.2.16箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。
4.2.2.17各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。
4.2.2.18钢管螺纹连接时管端螺纹长度不应小于管接头长度的1/2，连接后螺纹宜外露2-3扣，螺纹表面应光滑无缺损。
4.2.2.19镀锌钢管应采有螺纹连接或套管紧固螺钉连接，不应采用熔焊连接，以免破坏镀锌层。
4.2.2.20配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽孔洞。
4.2.2.21配管和线槽安装时应考虑横向敷设的报警系统的传输路线，如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路采用总线制时不受此限制。
4.2.2.22弱电线路的电缆竖井应与强电线路的竖井分别设置，如果条件限制合用同一竖井时，应分别布置在竖井的两侧。
4.2.2.23在建筑物的棚内必须采用金属管、金属线槽布线。
4.2.2.24钢管敷设与热水管、蒸汽管同侧敷设时应敷设在热水管、蒸汽管的下面。有困难时可敷设在其上面，相互间净距离不应小于下列数值。

（1）当管路敷设在热水下面时为0.02m上面时为0.3m当管路敷设在蒸汽管下面时为0.5m上面时为1m。
（2）当不能满足上述要求时应采用隔热措施。对有保温措施的蒸汽管上、下净距可减至0.2m。
4.2.2.25钢管与其它管道如水管平行净距不应小于0.10m当与水管同侧敷设时宜敷设在水管上面（不包括可燃气体及易燃液体管道）。当管路交叉时距离不宜小于相应上述情况的平行净距。
4.2.2.26线槽应敷设在干燥和不易受机械损伤的场所。
4.2.2.27线槽敷设宜采用单独卡具吊装或支撑固定，吊杆的直径不应小于6mm固定支架间距一般不应大于1-1.5m在进铝线盒、箱、柜、转解、转弯和弯形缝两端及丁字接头的三端5m以内，应设置固定支撑点。
4.2.2.28线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
4.2.2.29固定或连接线槽的螺钉或其它紧固件紧固后其端部应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫。
4.2.2.30线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。
4.2.2.31线槽敷设应平直整齐，水平和垂直允许偏差为其长度的2‰ ，且全长允许偏差为20mm，并列安装时槽盖应便于开启。
4.2.2.32金属线槽的连接处不应在穿过楼板或墙壁等处进行。
4.2.2.33金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用卡具固定，其固定点间距不应大于0.5m，且端头用锁母或卡箍固定，并按规定接地。
4.2.2.34暗装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线。
4.2.2.35消防设备与管线的工作接地、保护地应按设计和有关规范、文件要求施工。
4.2.3 钢管内绝缘导线敷设和线槽配线要求
4.2.3.1进场的绝缘导线和控制电缆的规格型号、数量、合格等应符合设计要求，并及时填写进场材料检查记录。
4.2.3.2火灾自动报警系统传输线路，应采用铜芯绝缘线或铜芯电缆其电压等级不应低于250V，最好选用500V，以提高绝缘和抗干扰能力。
4.2.3.3为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最
小不应小于1mm²；线槽内敷设的绝缘导线最小截面小应小于0.75mm²；多芯电缆线芯最小截面不应小于0.5mm²。
4.2.3.4穿管绝缘导线或电缆的总面积不应超过管内截面积的40%，敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%。
4.2.3.5导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内焊接或压接。
4.2.3.6不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽同一槽孔内。
4.2.3.7火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色, “－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。相同一工程中相同用途的导线颜色应一致，接线端子应有标号。
4.2.3.8导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量。
4.2.3.9在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净，管口带上护口。
4.2.3.10敷设于垂直管路中的导线，截面积为50mm²以下时,长度每超过30m应在接线盒处进行固定。
4.2.3.11导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，亦不能降低原绝缘强度，为满足上述要求，导线连接时应采取下述方法：
（1）塑料导线4mm²以下时一般应使用剥削钳剥削掉导线绝缘层，如有编织的导线应用电工刀剥去外层纺织层，并留有约14mm的绝缘台，线芯长度随接线方法和要求的机械强度而定。
（2）导线绝缘台并齐合拢，在距绝缘台约14mm处用其中一根线芯在另一根线芯缠绕5-7圈后剪断，把余头并齐折回压在缠绕线上，并进行涮锡处理。
（3）LC安全型压线帽：是铜线压线帽，分为黄、白、红三色，分别适用于1.0mm²、1.5mm²、2.5mm²、4mm²的2-4根导线的连接。其操作方法是：将导线绝缘层剥去10-13mm（按帽的型号决定），清除氧化物，按规定选用适当的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折头（剥长加倍），填满为止。线芯插到底后，导线绝缘层应与压接管的管口平齐，并包在帽壳内，然后用专用压线钳压实即可。
（4）多股铜芯线用螺丝压接时，应将软线芯扭紧做成眼圈状，或采用小铜鼻子压接，涮锡涂净后将其压平再用螺丝加垫压紧牢固。
（5）铜单股导线与针孔式接线桩连接（压接），要把连接的导线的线芯插入接线桩头针孔内，导线裸露出针孔1-2mm，针孔大于线芯直径１倍时，需要折回头插入压接。如果是多股软铜丝，应扭紧涮锡，擦干净再压接。
（6）导线连接的包扎：选用橡胶（或塑料）绝缘带从导线接头始端的完好绝缘层开始，缠绕1－2个绝缘带幅宽度，再以半幅度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1－2圈后，再进行回缠。然后用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎进程澡收紧胶布，导线接头处两端用黑胶布封严密。
4.2.3.12导线敷设连接完成后，应进行检查，无误后采用500V、量程为0－500MΩ的兆表，对导线之间、线对地、线对屏蔽等进行摇测，其绝缘电阻值不应低于20MΩ。注意不能带着消防设备进行摇测。摇动速度就保持在140r/min左右,读数时应采用1分钟后的读数为宜。
4.2.4 火灾自动报警设备安装要求
4.2.4.1进场火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种、外观等进行检查，并提供国家消防电子产品，质量监督检测中以有效的检测检验合格的报告，及其它有关安装接线要求的资料。同时办理检查手续。
4.2.4.2点型火灾探测器的安装要求：
（1）感烟感温探测器的保护面积和保护半径应符合下表要求。
火灾探测器的
种类
地面面积
S（m²）
房间高度
h（m）
探测器的保护面积A和保护半径R
屋顶坡度θ
θ≤15º
15º＜θ≤30º
θ＞30º
A
(m²)
R
(m²)
A
(m²)
R
(m²)
A
(m²)
R
(m²)
感 烟
探测器
S≤80
h≤14
80
6.7
80
7.2
80
8.0
S＞80
6＜h≤14
