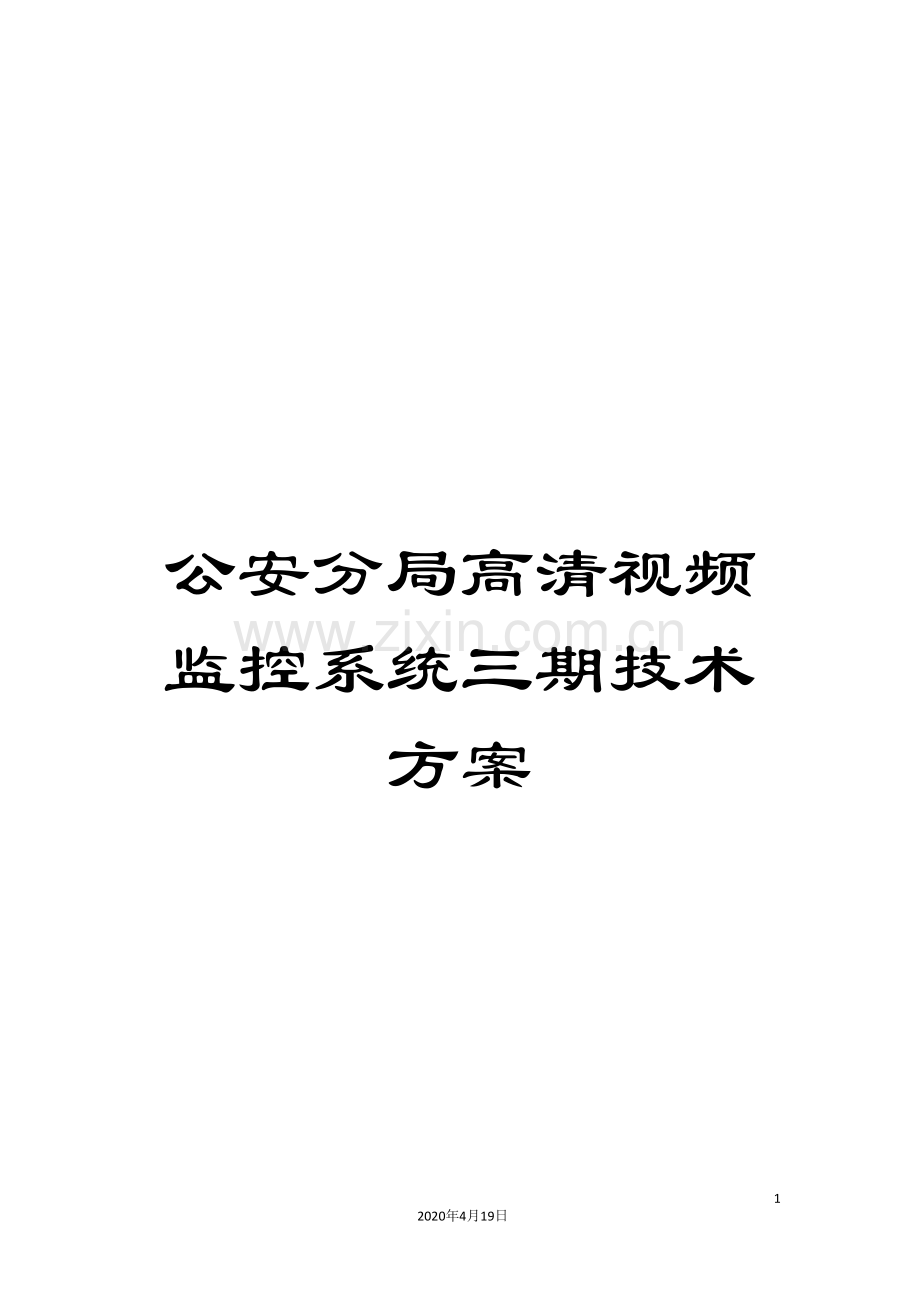

公安分局高清视频监控系统三期技术方案
111
2020年4月19日
文档仅供参考
东城公安分局高清视频监控系统三期
-治安重点单位大门口新建视频监控和原监控点加装固定枪
设
计
方
案
二O一五年八月
目 录
1. 建设背景 5
2. 建设需求及目标 5
2.1. 建设需求 5
2.2. 建设目标 6
3. 设计依据 7
4. 分局建设需求总体方案 8
4.1. 智能天网建设内容 8
4.2. 智能天网建设的构架 8
4.3. 智能天网建设的功效 8
5. 前端建设 9
5.1. 前端点位表 9
5.1.1. 77个重点单位大门口新建监控点 9
5.1.2. 在原监控点加装80支固定枪 13
5.2. 摄像机 13
5.3. 防雷接地 14
5.4. 供电 15
5.5. 机箱 15
6. 监控中心平台建设及实现功能 16
6.1. 平台总体设计 17
6.1.1. 平台网络拓扑结构 17
6.1.2. 平台的技术特点 17
6.2. 平台软件设计 18
6.2.1. 平台软件架构 18
6.2.2. 软件功能模块 19
6.2.3. 平台软件系统组成 20
6.2.4. 管理控制系统 20
6.2.5. 流服务器系统 24
6.2.6. 视频存储点播系统 26
6.2.7. 视频智能分析系统 28
6.2.8. 边界管理系统 29
6.2.9. 视频网管系统 29
6.2.10. 视频配置管理系统 30
6.2.11. 视频客户端 31
6.3. 平台硬件设计 31
6.3.1. 服务器系统 31
6.3.2. 网络系统 32
6.3.2.1. 建设范围 32
6.3.2.2. 业务类型 32
6.3.2.3. 网络流量 33
7. 视频传输网络建设 34
8. 视频存储建设 35
8.1. 存储设备选型 35
8.2. 存储容量 35
9. 系统相关设备功能参数介绍 37
9.1. 前端设备 37
9.1.1. 高清球机 37
9.1.2. 高清网络枪式摄像机 38
9.1.3. 防护罩 39
9.1.4. 摄像机电源: 39
9.1.5. 避雷设备 39
9.1.6. 流媒体服务器 40
9.1.7. IP-SAN存储扩容 41
9.1.8. 千兆接入交换机 44
10. 项目建设管理方案 45
10.1. 项目建设周期 45
10.2. 项目施工准备管理 45
10.3. 施工部署及组织管理 46
10.3.1. 施工指导方针 46
10.3.2. 施工组织安排 46
10.3.3. 施工准备 46
10.4. 施工配合措施 47
10.5. 项目进度计划管理 48
10.6. 项目质量管理 48
10.7. 施工材料、设备质量管理 48
10.8. 质量检查与监督管理 49
10.9. 项目安全施工管理 49
10.10. 项目文明施工管理 49
10.11. 项目文档管理 50
10.12. 项目组成员 51
10.12.1. 项目经理 51
10.12.2. 技术负责人 52
10.12.3. 质量管理员 52
10.12.4. 财务负责人 53
10.12.5. 实施人员 53
10.12.6. 项目主要人员岗位职责 53
11. 项目验收 54
11.1. 检验 54
11.1.1. 出厂检验 54
11.1.2. 开箱检验 54
11.1.3. 安装调试检验 54
11.1.4. 试运行检验 55
11.2. 验收 55
11.2.1. 提交的资料 55
11.2.2. 验收内容 56
12. 项目运维管理 57
12.1. 运维管理 57
12.1.1. 网络管理功能 57
12.1.2. 资产管理 57
12.2. 异常维修 58
12.3. 统计分析 58
12.4. 信息列表 58
12.5. 视频质量诊断 58
12.6. 机房管理制度 59
12.6.1. 机房环境要求 59
12.6.2. 机房制度要求 60
12.6.3. 机房安全管理要求 60
12.6.4. 机房设备管理要求 61
12.6.5. 机房日常维护要求 62
12.6.6. 机房工程施工要求 62
12.7. 值班与交接班制度 62
12.7.1. 值班工作要求 62
12.7.2. 交接班工作要求 64
12.8. 日常维护制度 65
12.9. 备件管理制度 66
12.10. 数据管理制度 66
13. 项目设备明细 67
1. 建设背景
构建“ 平安城市”是建设社会主义和谐社会的重要环节,经过现代化、智能化的技防手段,经过智能安防监控等方法,能够有效解决城市交通、治安、管理等问题。
为此,东城公安分局在东城“智慧城市”系统建设设计中,根据公安部门实际的工作需求,以全面推进“智慧东城”建设和实施“智能天网覆盖工程”为契机,已经升级建设东城区高清一期、二期智能天网工程和高清卡口系统工程,天网工程两期共建设316个前端监控点位,共计537路高清监控图像;高清卡口系统工程共建8个卡口点,53条车道。经过一期、二期智能天网和高清卡口的建设,已经逐步建成以东城城区为中心,以城区周边进出路段和城内重要路口的车辆行驶路面、人行道为防控重点,建立智能综合防控系统。实现重点车辆、人物特征提取、各种轨迹分析、查缉布控、违法行为监测等功能,建立统一指挥、科学监控、协调有序的监控监测运行机制。
2. 建设需求及目标
1.
2.
2.1. 建设需求
智能天网工程的建设为满足公安系统实际业务需要(如公安分局110指挥中心、交通管理、各警种查找案情线索等),全面提高工作效率起到了积极的推动作用;也表明经过先进的信息化手段能够有效辅助公安业务的开展,促进业务能力的提高。
随着东城城区经济的不断发展,平安城市、天网覆盖等重点工程建设和应用的逐渐深入,以及“东城智慧城市”建设对“智慧安防”的考核指标要求,需要实现所有主干交通路段、人口密集区和重点监视区域覆盖率超过98%的指标。
前端摄像机视频编码必须支持SVAC国家标准,兼容H.264标准。
监控平台必须支持SVAC国家标准,兼容H.264标准;必须满足GB/T 28181- 安全防范视频监控联网系统信息传输、交换、控制技术要求。
2.2. 建设目标
完成“东城智慧城市”建设对“智慧安防”的考核指标,实现所有主干交通路段、人口密集区和重点监视区域覆盖率超过98%的指标。
经过智能安防监控等现代化、智能化的信息化手段,“编织”一张覆盖城市各个角落的低成本、安全的“智慧天网”,实现对城市安全的立体监视、智能预警以及警力资源的快速联动,将有效解决城区治安、交通等管理问题。
充分利用视频监控技术、地理信息系统(GIS)、通讯技术和多媒体技术等现代信息技术,整合和利用现有视频监控、110指挥中心等安保资源,建设以“1张天网、1个智能中心、3类系统”为核心内容的东莞市东城智能天网监控系统项目。
(1)建设一张天网:经过采用分级建设的原则,实现重点部位全面覆盖。
一级治安防控体系:以主城区周界道路为主,结合警力响应布控。高清监控系统主要完成高清监控、特征提取、违章抓拍等功能。
二级治安防控体系:以辖区内一级、二级街道建立路面、人行道监控系统,以小区出入口建立车辆、人物监控系统,以网吧、旅馆业进出口建立人物监控系统,主要完成:视频监控、重点人物特征提取、比对布控报警。
经过搭建分级的防控体系,加强了城市各类治安资源的全方位立体监视的能力。
(2)建设一个公安智能中心:经过构建公安智能中心,达到异常事件智能预警,各类资源按需使用。
经过公安智能中心建设,自动根据业务应用需要按需地对警力资源进行智能化协同联动,并实现基于前端信息的统一处理、关联分析等智能化处理,为各类警种提供预警预测服务,为各级指挥单元实现科学用警、精确用警提供智能化支持。
(3)建设三类应用系统:建立综合预警防控系统、视频检索应用系统、智能调度指挥系统。
在辖区内围绕治安防控体系建设目的,经过城市路口和路段建设高清综合监控系统,经过智能分析的手段和系统、警力联动的手段,实现快速的预警和有效的调警。
建设针对监控系统快速检索系统,经过对视频监控信息、智能检测报警信息、车辆检测识别信息、人脸采集信息和各种识别标签信息的综合提取和综合查询,为各警钟提供快速可查的人物、车辆等有价值的图片或视频片段,为快速确定目标提供有效的信息和可靠地证据。
3. 设计依据
GBT 25724- 安全防范监控数字视音频编解码技术要求
GB/T 28181- 安全防范视频监控联网系统信息传输、交换、控制技术要求
GB 50348- 安全防范工程技术规范
广东省公安厅《“天网覆盖”工程视频监控网建设方案》
GB 50394- 入侵报警系统工程设计规范
GB 50395- 视频安防监控系统工程设计规范
GB 50174- 电子信息系统机房设计规范
GB 50311- 综合布线系统工程设计规范
GB/T 0- 路由器安全评估准则
GB/T 1- 包过滤防火墙评估准则
GB/T 17191.3-1997 信息技术 具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编码
GB/T 17975.1- 信息技术 运动图像及其伴音信息的通用编码
GB/T 0.2- 信息技术 先进音视频编码
GA/T 379- 报警传输系统串行数据接口的信息格式和协议
GA/T550- 安全技术防范管理信息代码
GA/T551 安全技术防范管理信息基本数据结构
GA/T670- 安全防范系统雷电浪涌防护技术要求
GA/T669- 城镇监控报警联网系统通用技术要求
ISO/IEC14496 视音频编解码标准——视听对象的编码
ITU-TG652 《单模光纤标准建议》国际电信联盟技术文件
GA/T497- 公路车辆智能监测记录系统通用技术条件
3.
4.
5.
4. 分局建设需求总体方案
1.
2.
3.
4.
1.
2.
3.
4.
1.
2.
3.
4.
4.1. 智能天网建设内容
东城公安分局智能天网三期建设采取整体规划、分布实施的原则,主要在一期、二期升级改造的基础上完成三期(治安重点单位大门口新建视频监控点和在原监控点加装固定枪机)高清视频监控网络建设,真正完善整个东城的治安防控体系,同时经过扩展智能化应用系统等提升整个系统的预警防控能力。具体安排在选定的校园67个,医院4个,水电油气6个,共77个重点单位大门口;以及在原监控点加装80支高清固定枪机,完成前端监控系统的建设,同时在后台完善平台系统扩容及智能应用系统的升级。
智能天网建设的核心内容是依托城市的监控点建设,增加公安指挥中心监控预警联动功能,实现快速反应、快速预防,真正做到政府中枢指挥与城市前端处理的高效结合。系统经过多级防控自动报警、配合各种智能分析处理,提升对突发事件的快速反应,快速处理能力,从而有效地降低案发率。
4.2. 智能天网建设的构架
东城公安分局智能天网系统以分局、警务区二级公安机关为作战实体,由指挥中心统一监控指挥,各部门按业务分工各负其责,建立以前端信息采集、多种功能应用、中心指挥决策和警力快速执行的四级核心体系,实现警情分级分类,按预案处理的高效运作机制。
4.3. 智能天网建设的功效
东城公安分局智能天网系统实现从“单点”、“条线”建设,向“网络化”整体建设发展,形成多级、多层次布控体系。
Ø 从单一的服务向全辖区“大防控布防、大区域安防管理”联网共享转化。
Ø 从单一的满足治安、交警应用,向满足“大公安”概念的全警应用延伸。
Ø 从单一点布控型,向实现“一点布控、全网响应”以及广域范围、跨区域机动时空动态分析型的转换。
1.
6.
5. 前端建设
监控前端作为本项目整个监控系统的信息采集设备,它把监视的内容变为图像信号,传送监控中心。监控前端的性能、品质及稳定性直接关系到画面的清晰度和监视效果,对整个系统的有效性、可靠性都有很大的影响。
在本系统中,将新建77个点,82路摄像机,布属在校园,医院,水电油气等重点单位大门口和在原监控点加装80路高清固定枪机,将监控图像实时传输到公安分局,经过对图像的浏览、记录等方式,使各级公安机关和其它相关部门直观地了解和掌握监控区域的治安动态,有效提高社会治安管理水平的视频监控系统。
监控前端设备包括高清摄像机、光电交换机等,区域内的监控摄像机的数字视频信号经过交换机传到分局机房进行汇聚后,经过视频专网使用。
前端摄像机视频编码必须支持SVAC国家标准,兼容H.264标准。
5.1. 前端点位表
5.1.1. 77个重点单位大门口新建监控点
序号
单位名称
地址
所属警务区
杆件规格(米)
球机
固定枪机
基础
报建
接地
备注
1
1
1
1
1
2
1
1
1
1
3
1
1
1
1
两学校在一起
4
5*3
1
1
1
1
5
1.5横臂
1
安装于村委监控杆
6
5*2
1
1
1
1
7
4*0.5
1
1
1
1
枪机
8
6*2
1
1
1
1
9
5*2
1
1
1
1
1
球+枪
10
5*3
1
1
1
1
11
5*3
1
1
1
1
12
1
原196点位+枪机
13
6*3
1
1
1
1
14
5*3
1
1
1
1
15
3.5*1T型杆
2
1
1
1
16
1
1
1
1
17
6*2
1
1
1
1
18
6*4
1
1
1
1
19
5*2
1
1
1
1
20
5*2
1
1
1
1
21
2米横臂墙装
1
1
1
22
4*1
1
1
1
1
23
1
社区原有点位杆件上直接安装
24
1
25
6*3
1
1
1
1
后门
26
1
1
1
1
对面
27
1
1
1
1
对面
28
1
1
1
1
29
3
1
1
1
30
1
安装于村委监控杆
31
3*0.5L型
1
1
1
1
对面
32
6*3
1
1
1
1
对面
33
3*0.5L型
1
1
1
1
34
0.5米横臂墙装
1
1
1
35
5*2
1
1
1
1
36
5*2
1
1
1
1
1
1.5米横臂
37
5*3
1
1
1
1
38
6*4
1
1
1
1
39
6*3
1
1
1
1
1
1.5米横臂
40
5*2
1
1
1
1
41
6*2
1
1
1
1
42
5*2
1
1
1
1
43
5*3
1
1
1
1
44
5*3
1
1
1
1
45
5*2
1
1
1
1
46
6*3
1
1
1
1
47
1.5米横臂墙角装
1
1
1
48
5*1
1
1
1
1
49
1.5米横臂墙角装
1
1
1
50
3.5*0.5L型
1
1
1
1
51
5*3
1
1
1
1
52
5*2
1
1
1
1
53
5*3
1
1
1
1
54
5*3
1
1
1
1
55
4*1
1
1
1
1
56
4*1
1
1
1
57
5*3
1
1
1
1
58
1
1
1
1
59
1
1
1
1
60
1
1
1
铁架安装
61
1
1
1
对面警务室安装
62
1
1
1
1
63
1
1
1
1
64
1
原211号杆安装
65
1
1
1
1
66
1
1
1
墙角壁装
67
1
1
1
1
新增加
68
1
1
1
1
69
1
1
1
1
70
1
1
1
门卫室顶装
71
1
1
1
1
72
1
镜头16-28mm安装于2号杆顶
73
1
74
1
1
1
1
75
1
1
1
1
76
1
1
1
1
77
1
1
1
1
红绿灯路口
汇总
66
53
29
61
69
69
5.1.2. 在原监控点加装80支固定枪
根据用户实际需求确定加装固定枪机的具体位置。
5.
5.1.
1.
2.
3.
4.
5.
5.2. 摄像机
在本次项目建设中,监控点主要分布在东城辖区各主要机关、主干道路、治安复杂区域、学校及银行等重点部位。监控点上安装监控摄像机,监控点采用高清200万像素的一体化球机和200万像素枪机对社会治安进行有效实时防控。
考虑到摄像监控的视角、盲区、隐蔽、机动等方面的因素,一体化球型摄像机配有光学变焦镜头、水平分辨率高、内置高转速云台,具有运转速度可控、变焦速度快的优点,能够快速、准确地实现定位监视。
室外一体化球机采用20倍的光学变焦镜头,具有日夜转换功能。
高清一体化摄像机带有补光灯,能够更好地实现城市监控夜间等诸多特殊要求。
1) 摄像机的安装
对室外一体化球型摄像机和一体化枪机的安装,前端共77个监控点,安装立杆和基础。立杆长度和摄像机的安装方式根据现场条件确定,立杆的样式与城市景观配套,符合市政设施规范。
立杆和基础的要求如下:
Ø 立杆采用表面蓝白喷塑处理,同时喷注规范编号;
Ø 采用热镀锌钢管,摄像机离地面高度两种,球机不低于5000mm,枪机在3500mm-4000mm,立杆下端管径应大于等于120 mm±10mm、上端管径应大于等于90 mm±5mm,管壁厚度应大于等于4mm。
Ø 整个立杆应有较高的安装强度,可接受70米/秒的风速;在风速25M/S时,立杆最高处摆动幅度<16MM,震动频率f<0.2次/秒。
Ø 立杆底部焊接固定的法兰盘。法兰盘与杆体之间均匀焊接加强筋。
Ø 钢构件所采用的钢材应符合GB-700的标准;所有构件的焊接加工满足国家行业标准JGT81-91《建筑钢结构焊接规程》的技术要求;所有对接焊缝和贴角焊缝的强度与被焊构件的指标吻合,焊缝应打磨光滑;连接螺栓、螺母、垫圈均采用高强度部件,制造技术应符合Q/ZJX 0001- 标准。
Ø 水泥基础底座,基础深度适宜,采取现场浇铸砼基础的方法制作,遵守《钢筋混凝土施工规范》,立杆与地面垂直无倾斜。
5.3. 防雷接地
由于设备完全在室外,其相互连接的室外布线由几米到几百米不等,包括视频线、数据线、控制线以及电源线等,容易遭受直击雷和感应雷,往往是外部设备直接被打坏,严重的使整个室外节点瘫痪,因此将室外节点和外部设备防雷工程做好非常重要,具体措施如下:
1) 在每一台摄像机电源、视频、云台控制线路近端的室外机箱内均安装一套网络电涌保护器,用于对摄像机的防雷保护;
2) 室外机箱和立杆统一接地避雷,接地采用安装接地线的方式,使用规格为40mm×4mm的热镀锌扁铜制作,保护地线可沿穿线地沟敷设,焊接到每个钢管立杆的地脚螺栓上,焊接处刷沥青做防锈防腐处理,保护接地电阻小于10Ω。
5.4. 供电
对前端的摄像机、机箱内交换机等设备供电采取就近供电的原则,采用就近取电方式,确保每一个监控点正常工作。经过交通路口红绿灯电源、就近路灯配电箱、附近民用电源等,电源为220V市电,加设控制开关,确保正常情况下24小时供电。
采用220V,50HZ的稳压器,并配置电表和空气开关,将光端机、接入稳定的220V 电源等设备接入室外机箱。对应前端的摄像机采用AC24V 电源,选配电源适配器接入市电,将220V电压转换为球机摄像机需要的电压。
5.5. 机箱
前端摄像点的电源、光端机、防雷器等辅助设备都安装在一个大小约为400x300x150mm的金属设备箱内,实际尺寸应以能方便地安装所有的设备为准,设备箱安装在立杆高处,采用底部进线方式,内部安装架的设计综合考虑了各设备的安装位置,并具有防雨、防尘、防潮、防盗防锈等功能。
前端的户外机箱是保证前端系统安全工作的重要组成部分,机箱中除安装以下设备外,还留有一定的空间余量,以方便设备安装及散热。
Ø 交换机
Ø 专用稳压电源
Ø 市电进线和光纤都要引入机箱内
Ø 过流过压保护装置和电源防雷保护装置
Ø 接线端子
Ø 维修开关和插座
Ø 接地设备
室外机箱性能满足IP 66防护等级要求,可达到以下要求:
Ø 防雨
Ø 防潮
Ø 防腐蚀
Ø 耐高温
Ø 防撬
Ø 和立杆统一接地以避雷
6. 监控中心平台建设及实现功能
智能中心平台是东城智能天网监控系统的信息管理和共享平台,经过将系统的前端、数字化、信息管理、存储、显示等集成为一个有机的整体,在一个分布式的平台上,实现对数字图像进行切换、控制及录像的回放的同时,也能够对模拟图像进行控制、切换。
智能中心平台还实现系统中一个重要的功能:经过其良好的开放性及联网性能作为对外扩展及接入的接口,可方便向政府行政职能机构提供图像信息实现资源共享。
本次建设是在原建设基础上升级扩容,因此对于监控联网平台只需要在原视频管理单元基础上升级、增加流媒体服务器和存储服务器。本期在不增加管理系统的基础上,添加流媒体服务器和存储服务器,完全与原系统无缝兼容。
监控平台必须支持SVAC国家标准,兼容H.264标准;必须满足GB/T 28181- 安全防范视频监控联网系统信息传输、交换、控制技术要求。
5.2.
7.
6.
6.1. 平台总体设计
1.
2.
2.1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
14.1.
14.2.
14.3.
14.4.
14.5.
14.6.
14.6.1.
6.1.1. 平台网络拓扑结构
从图上能够看出:
整个图像信息管理平台是一个二级的分布式管理体系,包括:
一级平台:东城公安分局监控中心
二级平台:多个派出所、警务区监控室
6.1.2. 平台的技术特点
1) 高清标清视频联网
实现高清视频与标清视频的统一管理,经过光传输设备与平台,配合专用联网设备构成核心系统,满足实时控制和快速联动响应的要求,再利用IP网络进行数字联网,实现海量数字存储、录像资料点播、网络远程控制、WEB访问等丰富的网络视频应用功能。
2) 海量数字化分布式存储
平台提供了数字分布式的存储方案,为用户提供全网共享的无限存储空间,存储容量和地点均不受限制,分布的视频资源对用户而言是统一而完整的,经过系统的客户端软件均可看到全网的视频资源,并随时进行在线点播和检索查询。
视频的集中存储管理为各类增值应用提供了统一平台,视频检测、视频图像检索、模式识别等应用可方便的在本平台上实现
3) 专业流媒体技术支撑的视频点播(VOD)功能
在传统的视频监控项目中,录像回放基本在本地实现,DVR也只能支持很少的网络客户端用户,在大型的网络视频监控项目中,用户采用了分布式网络存储,大量的视频数据需要在为数众多的客户端PC进行点播,而且往往在突发事件时,需要支持非常高的并发点播,使用简单的网络发送技术已无法满足用户网络并发点播的需求。
流媒体(Streaming Media)是指在数据网络上按时间先后次序传输和播放的连续音/视频数据流,具有连续性(Continuous)、实时性(Real-Time)和时序性(Continuation)的特点。为保证流媒体的质量,需要应用专业技术,解决从编码缓存、网络传输、网络接收、并发访问等一系列问题。
本系统平台集成了已成熟应用的流媒体服务器技术,单个网络点播模块即能同时满足400个并发用户(最大网络输出带宽200M)的视频点播,保证每个用户都能够得到满意的视频质量,并详细记录点播的数据和日志,充分满足用户的要求。
6.2. 平台软件设计
2.2
14.6.2.
6.2.1. 平台软件架构
在平台软件构建上,整个东城智能天网监控系统的图像信息管理平台软件采用开放的二层架构和C/S或B/S的软件体系。系统软件由服务器软件和客户端软件组成,客户端软件可采用专门的客户端软件或常见的WEB浏览器,客户端经过IP网络连接服务器,实现所有数字视频监控系统的应用功能。同时,系统软件提供用于二次开发的ActiveX控件,可用于实现与其它第三方软件的集成,能够方便地嵌入其它第三方软件界面中,实现对数字视频系统资源的调用。
管理平台软件架构如下图所示:
在系统设计上,管理平台系统将服务器软件的应用服务和底层驱动进行了分层,是一个开放式的体系结构,这对于构建大规模的城市治安监控系统具有十分重要的意义。
6.2.2. 软件功能模块
在整个平台软件的设计中,采用模块化设计,整个管理平台软件将主要由以下模块构成:
Ø 用户权限管理模块:支持对多用户进行精细权限管理;
Ø 网络直播模块:支持图像并行转发,在网络环境支持下,最多可支持40路并发直播码流(最大网络输出带宽200M)
Ø 网络录像模块:支持图像并行录像,支持多种存储模式,最多可支持40路并发点播码流(最大网络输出带宽200M)
Ø 网络点播模块,支持图像并行点播,最多可对40路并发辩驳码流(单路码流带宽不超过1M)
Ø 帧标记检索模块:提供按帧加标记,多条件检索功能
Ø 视频减帧模块:支持视频减帧存储
Ø 报警控制模块:提供报警主机接入和报警信息的集成
Ø 干线管理模块:支持干线的复用、抢占等功能
Ø 电子地图模块:提供配套电子地图软件和第三方GIS系统接口
Ø WEB访问模块:支持经过WEB浏览器实时观看实时图像,并可进行点播、云镜控制;
根据管理的视频信息的多少,以及用户的功能需求,能够对以上模块可灵活的进行配置。
6.2.3. 平台软件系统组成
整个东城智能天网监控系统平台的建设,实现对全区图像的管理控制、集中录像、录像回放,并具备图像的共享交换能力,为各监控中心转发图像。该平台包含如下软件子系统:
管理控制系统
流服务器系统
视频存储、点播系统
视频智能分析系统
边界管理系统
客户端
网络管理系统
视频配置管理系统
6.2.4. 管理控制系统
管理控制系统是图像信息管理平台的管理控制服务单元,支持管理1000以上的视频源,实现用户管理、干线管理、报警信息的接收与处理以及业务支撑信息管理。
管理控制系统是由用户权限管理模块、键盘模块、报警控制模块、网络直播模块、双机热备模块组成。
管理控制系统可自成系统,若干个管理控制系统之间经过模拟干线或数字干线相互联网。
管理控制系统具备干线和路由管理功能,支持任意拓扑结构的视频网络,支持干线的预留、复用和抢占。
管理控制系统提供精细化权限设置和用户权限的全网漫游,支持用户优先级级别管理,满足平台权限管理的要求。
管理控制系统采用统一的设备控制接口,支持多种品牌、多种型号的矩阵连接,提供多种级联模型满足矩阵级联需求,实现数字和模拟系统的无缝集成。
管理控制系统可直接连接模拟监控键盘,操作员能够经过键盘完成绝大多数实时监视的操作。
管理控制系统的功能如下:
1) 分布式系统构架
管理控制系统采用符合SOA体系的目录分布式对象管理技术,将各种资源都存储在目录数据库中,单节点的目录数据库是树形/层次结构,多个节点之间经过上下级关系组成更大的层次结构的分布式目录。根(整个系统)、用户、用户组、摄像机、监视器、编解码器、键盘、矩阵、报警、配置、存储通道、节目文件、串口、巡检、布防计划等等都是对象,应用DNS架构,每个对象在全网有唯一的名字,真正实现了统一资源和统一编号。
分布式的体系结构,便于统一规划,分步实施,各图像节点可同时分布实施,经过统一的控制协议实现互联互控。
管理控制系统采用分布式体系结构设计,每个图像节点均可实现局部自治,在结构上不存在系统故障点,当上级平台出现故障,下级单位仍可继续工作,任意局部故障不影响系统的正常工作,类似于互联网(Internet)的设计可在体系结构上充分保证图像系统的稳定性。
图像节点之间能够灵活设定上下级关系,按照行政隶属关系划分层级,全网中的层级数没有限制,设计上没有系统容量的限制,可满足“平安城市”项目上千万台摄像机的全国性联网需求
2) 工业级的高可靠性
支持自由上下电,意外重启后始终保持文件系统的一致性,不会造成系统启动失败,启动时间少于30秒。具有抵抗病毒与非法入侵的能力,支持7*24小时连续工作。
具有网络容错能力,支持网络断线重连,即当用户调阅图像时,网络出现中断,当网络恢复正常后,系统可自动重新建立连接,恢复用户调阅的图像。
管理控制系统支持自动同步功能,授权用户对系统进行设置修改后,系统可将自动对全网进行更新,各图像节点状态始终处于一致的状态,即使某很短时间内状态发生了变化,但整个系统的各个图像节点很快能重新同步。
自动恢复功能:当某些视频转发服务器由于某种情况意外重启,系统提供部分自动恢复机制,可恢复转发服务器之间的视频连接通路,避免需要用户重新发起视频请求。
活动通知功能:指视频转发器之间的活动通知,视频转发器检测到对端服务器不活动,经过一段时间(可设置,如10分钟)须释放有关资源。
系统支持具备各节点及其主要设备调整到同一时间
管理控制系统支持经过组播协议自动发现网络上的设备,更换编码设备无须停止系统运行。
3) 安全性、权限和级别
系统的权限体系符合ACL(Access Control List)模型,保证设计上的完备性。
采用Kerberos安全论证机制,支持用户帐号的全网漫游,用户在全系统中只需要记住一个帐号和密码就能够访问任何有权限的图像资源
支持用户分组:用户能够划分成组,一个用户可隶属于多个组,对组进行授权将作用到该组中的所有用户。
支持权限继承:下级图像节点可直接继承上级节点的权限,方便系统的配置管理。
支持用户级别的设定和PTZ抢占:每个用户都拥有一个级别属性,和用户的行政级别相对应,级别高的用户能够抢占级别低的用户对图像资源的PTZ控制权,用户的控制权被抢占时会得到明显的通知
支持锁定和解锁:图像资源能够被锁定,对锁定的资源,不论用户的级别如何,使用前必须先解锁。级别高的用户能够解除级别低的用户对某资源的锁定。能够做到当遇到重要事件,直接挤占或屏蔽其它下级浏览视频权限,用于给高级控制中心显示需要。
支持精细化权限设定:可针对任何一个用户,针对任何一个图像资源进行精细权限设置,比如可为每个用户设置对每个摄像头的权限(是否能够实时监控、录像文件点播、云台控制等),权限类型和用户级别数量都没有限制。
控制权限具有一定的驻留时间,驻留时间可根据用户要求进行设置,避免了频繁抢占控制的现象。
4) 数字矩阵
管理控制系统是一个完全分布式系统,在授权的前提下,任何操作员可在任何解码器或工作站上,切换/控制任何实时图像,回放任何记录的图像;任何编码器的报警或移动检测报警可在系统的任何地点产生设定的响应。
数字矩阵(也称虚拟矩阵)是指以软件方式实现的矩阵切换功能。本方案设计的系统主要包含两方面的功能:
一是摄像机序列显示,就是将一组摄像机按照事先设定的顺序和时间间隔将其显示在某个监视器上或者监视工作站的某个显示区域;
二是经过CCTV键盘手动切换显示摄像机图像。类似于控制硬件矩阵那样灵活地选择某个一个摄像机,然后将其显示在电视墙的选定区域,切换操作和控制硬件矩阵完全一样。
系统以虚拟矩阵的方式完全实现了硬件矩阵所具有的全部功能。一方面,系统能够根据用户事先的设定,将一组摄像机的图像按照设定好的顺序和间隔轮巡显示在电视墙上或者监视工作站的某一个显示格;另一方面用户也能够经过带有操纵杆的CCTV键盘来控制切换,操作非常灵活便捷。任何一个监视点的用户都能够采用CCTV键盘将权限内的任何一路摄像机切换到指定的模拟监视器或者监视工作站的某一个显示区域显示出来。
5) 报警处理
管理控制系统支持多种型号报警盒和报警主机的连接,连接方式可为串口、RS485或IP网络方式;支持远程报警及联动控制,支持报警联动工作表,支持报警参数设置,可在指定的PC客户端显示报警输入\输出、运动检测、视频丢失的细节信息列表,可设定报警显示次序。
管理控制系统能够对所有的监控用户进行人工或自动的审计跟踪,并保存审计记录。审计的内容应包括用户注册、验证、权限设置、注销等;系统应能对所有用户的所有操作过程进行记录,记录的内容应包括登录时间、重要控制动作、修改设置、报警处理、退出时间等等。对记录的资料采取严格的防护措施,不允许更改和删除。
6) 干线管理
具备模拟干线和数字干
展开阅读全文
