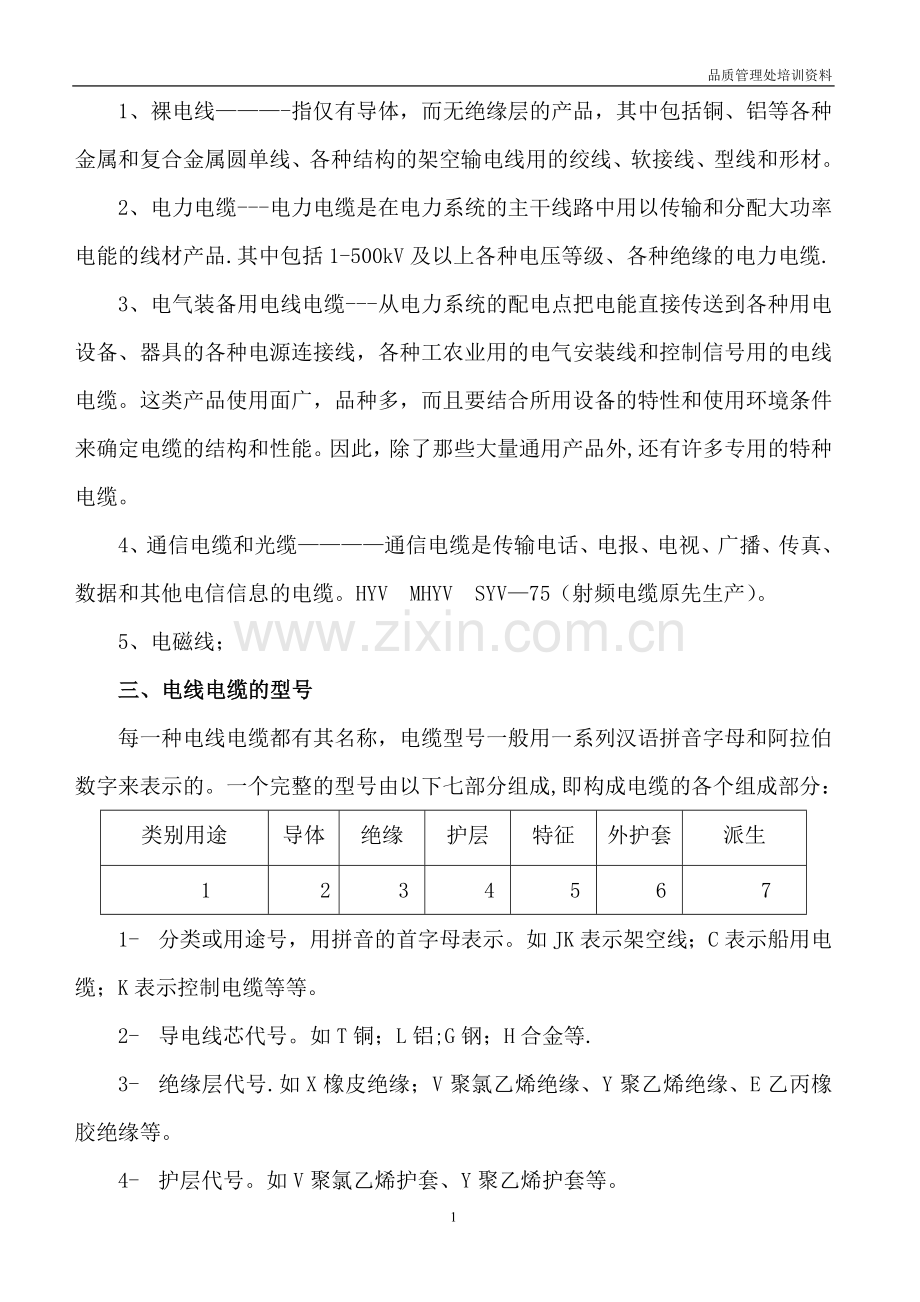

品质管理处培训资料目 录第一部分 基础知识2第二部分 主要生产的线缆品种41、圆线同心绞架空导线42、电力电缆53、电气装备用电线电缆94、塑料绝缘控制电缆125、通用橡套电缆146、架空绝缘电缆167、矿用橡套软电缆178、电子计算机电缆199、平行集束架空绝缘电缆2010、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解）2111、同轴射频电缆2212、预制带分支电缆2313、变频器专用电力电缆24第一部分 基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步,电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线-指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。2、电力电缆-电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品.其中包括1-500kV及以上各种电压等级、各种绝缘的电力电缆.3、电气装备用电线电缆-从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。因此，除了那些大量通用产品外,还有许多专用的特种电缆。4、通信电缆和光缆通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。HYV MHYV SYV75（射频电缆原先生产）。5、电磁线；三、电线电缆的型号每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯数字来表示的。一个完整的型号由以下七部分组成,即构成电缆的各个组成部分：类别用途导体绝缘护层特征外护套派生12345671- 分类或用途号，用拼音的首字母表示。如JK表示架空线；C表示船用电缆；K表示控制电缆等等。2- 导电线芯代号。如T铜；L铝;G钢；H合金等.3- 绝缘层代号.如X橡皮绝缘；V聚氯乙烯绝缘、Y聚乙烯绝缘、E乙丙橡胶绝缘等。4- 护层代号。如V聚氯乙烯护套、Y聚乙烯护套等。5- 形状特征代号。如B扁平、Z中型、Q轻型、R软等。6- 外护套代号。如用数字表示，其含义如下表，铠装层外护套代号3。1表示方法代号铠装层外护套代号铠装层外护套0无5皱纹（轧纹）钢带1连锁钢带纤维外披6铝带、不锈钢带、不锈钢丝2双层钢带聚氯乙烯8铜丝编织3细圆钢丝聚乙烯9钢丝编织4粗圆钢丝7- 用以表示产品特殊性的代号，如BV90表示耐热等级为90度。3.2型号中部分字母的含义:字 母含 义字 母含 义V聚氯乙烯绝缘或护套L铝导体(铜导体省略），在铁路信号电缆中为铝护套Y聚乙烯绝缘或护套B固定布线用电缆（电线）；平型K控制电缆R软电缆(第二类导体或第5类导体）JK架空电缆P信号电缆;铜丝编织屏蔽YJ交联聚乙烯绝缘DJ电子计算机电缆TR软铜导体P3铝塑复合带屏蔽P2铜带屏蔽22钢带铠装聚氯乙烯护套T铁路23钢带铠装聚乙烯护套A综合护套32细圆钢丝铠装聚氯乙烯护套ZR阻燃型33细圆钢丝铠装聚乙烯护套NH耐火型MH煤矿用阻燃通信电缆ZR代表阻燃型电缆，电缆分A、B、C三级阻燃产品。ZRA级，是阻燃性最高级，即电缆所用的绝缘材料、填充绳、扎紧带、内衬（内垫)带/层和护套材料均为阻燃级材料。ZRB级除绝缘材料不阻燃外,其他材料均为阻燃级。ZRC级，只有护套材料为阻燃级。在国内也称1、2、3三级阻燃.NH代表耐火型塑力缆，耐火电缆分1级、2级，主要是制造中所用的耐火云母带品种不同（合成云母带,金云母带）.NH1级的耐火试验温度为1000。NH2级的耐火试验温度为750-800。四、电线电缆的规格及表示方法 a）铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压为0.6/1kV,3+1芯，标称截面积95mm2，中性线截面积50mm2表示为:YJV22-0.6/1Kv 3*95+1*50-GB/T127062008b)铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为0.6/1kV，3芯，标称截面积70mm2，表示为：VLV22-0.6/1KV 370 GB/T12706-2008c） DJYVP 621。0 300/500V,其中的“621。0”是规格,表示6对,单个线芯标称截面1.0 mm2，额定电压为300/500V，聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽的电子计算机电缆。五、电线电缆的基本结构和材料5。1、常规电缆的基本结构 常见电缆是由导体、绝缘层和护层三大主要部分组成。其中导体主要有:铜（T一般省略)、铝（L）等金属;绝缘材料主要有：聚氯乙烯(PVC)，聚乙烯（PE），交联聚乙烯(XLPE),硅橡胶(G），低烟无卤料（WD） 天然橡胶(NR)，丁苯橡胶（SBR）,氯化聚乙烯(CPE）乙丙橡胶（EPR）护层材料有：钢带、钢丝、聚氯乙烯、聚乙烯、低烟无卤、橡胶等材料.辅材料中绕包材料主要有：无纺布、玻纤带（低烟无卤带）、PP带、聚酯带等；铠装层主要有:镀锌钢带、不锈钢带、细圆镀锌钢丝、粗圆镀锌钢丝等；第二部分 主要生产的线缆品种1、圆线同心绞架空导线间称:裸电线(主要产品 ：钢芯铝绞线、铝绞线)产品用途：本产品适用于架空电力输配电线路。1.1执行标准:GB/T11792008产品名称型号规格范围（mm2）适用范围铝绞线JL101500用在受力不大、跨距较小一般配电线路钢芯铝绞线JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A；161250高压或超高压、受力大、大跨距输配电线路防腐型钢芯铝绞线JL/G1AF、JL/G2AF、JL/G3AF；161250沿海咸水湖、含盐土、沙质及其它腐蚀环境内高压或超高压及一般的输配电线路铝合金绞线JLHA1、JLHA2;101000钢芯铝合金绞线JLHA2/G1A、JLHA2/G1B、JLHA2/G3A、JLHA1/G1A、JLHA1/G1B、JLHA1/G3A;101000铝合金芯铝绞线JL/LHA2、JL/LHA1；16900铝包钢绞线JLB1A、JLB1B、JLB2;4200铝包钢芯铝绞线JL/LB1A；16900铝包钢芯铝合金绞线JLHA2/LB1A、JLHA1/LB1A;16900钢绞线JG1A、JG1B、JG2A、JG3A；463主要用于电缆承重6.6基本生产工艺流程序号型 号工 艺 流 程1所有产品铝（铜）材-拉丝-绞合或钢芯（其它材料） 1.2型号中各字母含义J -同心绞合F-防腐LY9-硬圆铝线LH-架空绞线用铝合金圆线A-高强度系列A1、A2、中的1或2表示性能LB-电工用铝包钢线 LB1、LB2中的1或2表示导电系列（20。3%IACS和27%IACS）LB1A、LB1B中的A或B表示机械性能系列G-绞线用镀锌钢线G1、G2、G3中的1、2、3表示强度系列（普通、高强和特高强）镀层厚度等级（普通和加厚）A或BLHA1和LHA2-高强度铝合金线LB1A和LB1B-20。3%IACS铝包钢线LB2-27IACS铝包钢线G1A和G1B -普通强度镀锌钢线G2A和G2B-高强度镀锌钢线G3A-特高强度镀锌钢线例：JL-500-37：由37根硬铝线绞制成的铝绞线。其面积为500 mm2.JLHA1500-37：由37根1型高强度铝合金线绞制成的铝合金绞线，其总导电截面积相当于500mm2硬铝线JL/G1A-50045/7：由45根硬铝线和7根A级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为5002.1。3质量控制点1.3。1 导线的所有单线应同心绞合，每层单线应均匀、紧密地绞合在下层中心线芯或内绞层上。1。3.2各层不应有缺丝、断丝、凸丝、卷曲、节距浮动大以及明显的压痕、擦伤等缺陷,每层表面也应圆整,无毛刺、油污等不良现象。 1。3。3 相邻层的绞向应相反，最外层绞向应为“右向”。1.3.4接头焊接检测：单线的采购或生产以及多根绞制过程中,加强芯或绞线用镀锌钢线或铝包钢线均不应有任何接头；铝丝不是由于单线内在缺陷，也不是因为使用短长度单丝所致，铝或铝合金单线允许有接头，但接头数需在工艺规定范围内，在同一根单线上或整根导线中,任何两个接头间的距离应不小于15m，接头应修光,直径等于原单线的直径，不应弯折。接头严禁绕接和插入不接,应采用电阻对焊或冷焊,电阻对焊的接头应进行退火，接头两侧退火距离约为250mm。1。3。5绞合节距检测（有3种方法）:节距定义：单线沿绞线轴线旋转一周所前进的距离，节距与绞合直径之比叫节径比或叫节距倍数。节径比小，绞线就比较柔软，绞合紧密但生产效率低,材料消耗大，绞线单位重量也增大，同时降低了绞线的导电率。节径比大，制造和使用时容易松股，使绞合不紧密，但避免了节距过小造成的缺点，所以，绞线的节径比倍数在标准中有规定,内层的节距比大于外层节距比。A、直接法将一根35米的绞合试样，平放并拉直，用钢皮尺（或卡尺）沿试样轴向紧靠在试样上,测量（n+1)股(或根）的距离就是该层的绞合节距。n为该层股（或根）数。B、纸带法在平放拉直的试样上，用薄纸带沿试样轴向紧贴在试样表面,用铅笔或其它适当方法复制出该层股线的绞合条纹,然后用钢皮尺测量(n+1)股的距离就是该层的绞合节距。C、平均法-用钢皮尺平行于试样轴线测量10、20或更多个节距的总长度L，按h=L/ n求得节距平均值。n为被测节距的个数。平均法测出的节距比较精确。在绞合导体时应注意有绝缘的导体最外层绞合方向是左向，裸绞线最外层为右向。绞合方向分为左向（S向）和右向（Z向）.把绞线的轴线垂直于胸前，如果单线从右上方斜向左下方时就是右向，反之为左向，也可以用左、右手来判定。绞合导体根数计算及排列:中心为1根时,第n层及总根数第一层 Z1=1 第n层 Zn=6(n1) （n2) 总根数 Z=3n23n+1中心为25根时，第n层及总根数第一层 Z1（2、3、4、5根） 第n层 Zn=Z1+6（n1）总根数 Z=3n23n+nZ12、电力电缆额定电压0.6/1kV到26/35kV挤包绝缘电力电缆2。1 执行标准：GB/T 127062008阻燃、耐火类等产品同时需执行GB/T196662005标准。2。2按电压等级分类：VV系列：0.6/1kv 1.8/3 kv 3。6/6kvYJV系列：0.6/1kv 1。8/3kv 3.6/6 kv 6/6kv（6/10） 8。7/10kv（8。7/15） 12/20kv 18/30kv 21/35kv 26/35kv电缆的电压表示U0/U（Um）中：U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U -电缆设计用的导体间的额定工频电压；Um-设备可承受的“最高系统电压的最大值。2.3使用特性：2。3。1电缆敷设时的环境温度应不小于0，低于0时电缆应进行预热。2.3.2聚氯乙烯绝缘的电缆导体的最高额定温度为70；短路时最长持续时间不得超过5min，电缆导体的最高温度可达160。2。3.3交联聚乙烯绝缘的电缆导体最高允许工作温度为90；应急超载工作温度为130；短路时（5S）导体最高温度为250。2。3.4弯曲时半径应为：单芯电缆的20(D+d）5%（单芯电缆不小于电缆外径的16倍）；多芯电缆的15(D+d)5 （多芯电缆不小于电缆外径的12倍）。其中D电缆实际外径 d导体实际外径；2。3。5额定电压1。8/3kv交联或PVC绝缘电缆,3。6/6kv PVC绝缘电缆均应具有分相或统包金属层，但无导体和绝缘屏蔽层。2。3。6额定电压3.6/626/35kv的交联电缆应具有导体屏蔽、绝缘屏蔽和分相金属层。2.3.7导体屏蔽应是非金属的，由挤包的半导电料或在导体上先包半导电带再挤包半导电料组成，挤包的半导电料应与绝缘紧密结合；绝缘屏蔽应由非金属半导电层与金属层组合而成,非金属半导电与绝缘线芯紧密结合，金属屏蔽应由一根或多根金属带或金属丝编织或金属丝的同心绞合层或金属丝和金属带的组合结构组成。（实际上有三种屏蔽方式，金属带绕包屏蔽，金属丝编织屏蔽，金属丝屏蔽金属带疏绕）2。3。8铜丝屏蔽由疏绕的软铜线组成,其表面应用反向绕包的铜丝或铜带扎紧,相邻铜丝的平均间隙应不大于4mm。2。3.9铜带屏蔽由一层重叠绕包的软铜带组成，也可采用双层铜带间隙绕包，铜带间的搭盖率应不小于15%（标称值）,其最小搭盖率应不小于5,铜带的标称厚度应按要求选用:单芯电缆0.12mm；三芯电缆0.10mm，铜带的最小厚度应不小于标称值的90%.2.3。10标称截面500mm2及以上电缆金属屏蔽应采用铜丝屏蔽结构.2.4型号、规格及名称:产品名称型号规格范围(mm2）额定电压1kV和3kV聚氯乙烯绝缘电力电缆：VV、VLV、VY、VLY、VV22、VLV22、VV23、VLV23、VV32、VLV32、VV33、VLV33； 0。6/1kV，1.8/3kV 1芯，1.51000;25芯，1.5500额定电压1kV和3kV交联聚乙烯绝缘电力电缆，YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33； 0。6/1kV，1。8/3kV,1芯，1。51000,25芯，1.5500额定电压1kV和3kV乙丙橡胶绝缘电力电缆、EV、ELV、EY、ELY、EV22、ELV22、EV23、ELV23、EV32、ELV32、EV33、ELV33；额定电压1kV和3kV硬乙丙橡胶绝缘电力电缆HEV、HELV、HEY、HELY、HEV22、HELV22、HEV23、HELV23、HEV32、HELV32、HEV33、HELV33； 0。6/1kV，1芯，1.5630；25芯,1.5500额定电压6kV到30kV电力电缆VV、VLV、VY、VLY、VV22、VLV22、VV23、VLV23、VV32、VLV32、VV33、VLV33,3。6/6kV；YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33; 630kV，1芯，101000,3芯，10500额定电压35kV电力电缆YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、YJV32、YJLV32、YJV33、YJLV33、YJV42、YJLV42、YJV43、YJLV43； 35kV，1芯,501000； 3芯,50500注:单芯电缆铠装应采用非磁性材料或采用减少磁损耗结构，建议用于直流输电场合.细圆钢丝直径：0。83。15mm；粗圆钢丝直径：4.06。0mm。2.5电缆芯数的含义:单芯:少数用户主要用于便于维修线路，如用二芯以上，当有一芯烧坏，其他芯同时报废，而单芯电缆烧坏时只换一根,所以维修更换较经济,单芯敷设至少要两根平行敷设才能构成输电回路。二芯电缆只能用于220V线路即一芯一地.三芯电缆适用于三角形连接的输配电线路，使用电压为380V，三芯均为火线.四芯电缆适用380V和220V，三芯为火线,线间电压为380V（称为线电压）,第四芯为中性线，可用于接地。五芯电缆为三根火线,一根中性线，一根接地线，适用于380V和220V线路，通过中性线和接地线实现二次接地,对线路保护好，对人生安全性高。2.6、交联聚乙烯绝缘(XLPE）电力电缆特性：既有优于PVC绝缘力缆的所有性能指标，又克服了物理交联和其它化学交联的弊端；主要优点：（1）高的电气性能.（2)交联聚乙烯几乎完全保持聚乙烯固有的高的电气性能：击穿强度高、绝缘电阻大、介电数小、介质损耗角正切值低等。(3）输电容量大。(4）由于交联聚乙烯具有较高的耐热性和耐老化性能,tg值小，长期容许工作温度可达90,因此，它的传输容量可大大提高。 （5)交联聚乙烯电缆不用金属护套，交联聚乙烯的比重小，因此单位长度电缆重量小，同时处理方便，敷设简单。 (6）宜于垂直、高落差和有振动场所的敷设。 （7）耐化学药品性能好。2。7基本生产工艺流程低压电缆：铜（铝)材拉丝绞合（耐火型电缆导体绕包云母带）-挤包绝缘（XLPE绝缘需硫化)成缆+绕包（铠装型电缆需装铠）-护套或成缆+绕包挤包内护套钢带装铠护套高压电缆：铜（铝）材拉丝绞合(紧压)-三层共挤(交联）-停放除气-线芯屏蔽-成缆+绕包挤包外护套或 成缆+绕波-挤包内护套铠装挤包外护套2.8质量控制点2。8.1绝缘检查：绝缘表面应光滑、平整、色泽均匀，无破损、竹节；横断面应无目力可见的气孔、砂眼、夹杂、凹凸槽;厚度、最薄点、偏心度、外径符合工艺要求；绝缘线芯应与导体紧密结合，线芯外径应均匀稳定.2.8.2 成缆检查：成缆时线芯不能有划伤、擦破、断芯、弯曲等现象；成缆方向(一般右向），线芯颜色排列（黄、绿、红、蓝、双顺时针排列）、若是编号应由内到外,数码有小到大按顺时针方向排列，成缆节距应符合工艺要求；绕包用材料、厚度、宽度、层数、重叠率(无纺布重叠率为带宽的15)应符合工艺要求，绕包表面应平整，不能有明显的皱纹；外径应均匀、填充应圆整；排线应整齐平整,排线不准有扭曲拱线等现象。2。8。3屏蔽检查：屏蔽用铜带或铜丝应无氧化现象,铜丝编织屏蔽的锭数、并丝股数、单丝直径、编织节距都应符合相应工艺规定；不允许整体连接，漏出的金属线头应修齐；编织层应均匀、平整、无明显油污、机械损伤,应紧密缠绕在绝缘层或隔离层且不损伤绝缘层.铜带绕包屏蔽时绕包方向、重叠宽度（铜带宽度的15%）应符合工艺，绕包应连续平整和紧密，无漏包现象；铜带接头不允许锡焊，应采用熔焊（包括点焊、缝焊），焊接要牢固，并不得有明显毛刺、翘边。排线应整齐平整，不能有交叉压叠和擦伤现象.2.8.4铠装检查：选用的钢带应无毛刺、卷边;单芯电缆采用不锈钢带，多芯采用镀锌钢带；钢带绕包方向为左向,间隙宽度不大于钢带宽度的50；钢带接头必须采用45度角对接点焊,接头处的叠盖长度不大于10mm,不允许采用锡焊，粗糙的表面应修理平整，表面光洁，接头应牢固，无毛刺或尖角翘起等现象;钢带绕包应紧密、平服的绕包在缆芯上，不能有松空现象。2。8。5外护套检查:挤包外护套时，电缆两端头严禁进水;外护层应紧密包覆在缆芯上,表面光滑，应无破洞、鼓包、未塑化和焦烧等缺陷,其断面应无肉眼可见的砂眼、杂质和气泡；护套最薄点应符合工艺要求;若护套表面有修补,修补后表面应圆整,不超粗，不应有明显的修补痕迹；成品电缆要圆整，不圆度应小于15；电缆表面印字应符合计划要求,印字应清晰可辩、耐擦，一个完整标识的末端和下一标识的始端之间的距离不超过500mm。2。8.6成缆外径计算：就低压电力电缆5芯不等截面，即：3+2结构和4+1结构，成缆直径的假设直径计算方法：（1）所有导体标称截面相同的电缆 Df = kDc（2）有一根小截面的四芯电缆 Df = 2。42 （3Dc1+ Dc2）/4（3）有一根小截面的五芯电缆 Df = 2.70 （4Dc1+ Dc2）/5（4）有二根小截面的五芯电缆 Df = 2。70 （3Dc1+ Dc2+ Dc3）/5Df:成缆直径 K:成缆系数（2等芯为2,3等芯为2.17 ,4等芯为2。42、5等芯2.70）Dc：线芯直径2。8.7内护套厚度标准缆芯假设直径D (mm)挤包内衬层厚度近似值 (mm） D251。0 25 D351.235 D451。445 D601。660 D801.8D802。02.8。8护套厚度计算 若无其他规定，挤包外护套标称厚度值t=0。035D+1.0 D为挤包护套前电缆的假设直径,单位为mm。 无铠装的电缆和护套不直接包覆在铠装、金属屏蔽或同心导体上的电缆，其单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆护套的标称厚度应不小于1.8mm。护套直接包覆在铠装、金属屏蔽或同心导体上的电缆，护套的标称厚度应不小于1。8mm。对于非铠装电缆和不直接包覆在铠装、金属屏蔽或同心导体上的电缆外护套,其厚度的最小值应不低于规定标称值的850.1mm。直接包覆在铠装、金属屏蔽或同心导体上的电缆外护套和隔离套,其厚度的最小值应不低于规定标称值的80-0.2mm.3、电气装备用电线电缆3。1额定电压450/750V及以下聚氯乙烯绝缘电线电缆和软线塑料护套线 执行标准:JB/T87342008 GB/T5023.1-2008/ IEC602271：2007 代替GB5023.11997 阻燃、耐火类等产品同时采用GB/T19666-2005。3.2产品用途：本产品适用交流额定电压U0/U 450/750V及以下的电器、动力电路、照明、配电柜内连接线路、仪表、电子设备及自动化装置等。3。3使用特性：2.3。1电缆的额定电压为U0/U 450/750V、300/500V和300/300V。2。3。2长期允许工作温度： 型号：RV-90型。.。.。.不超过90 RVP90型。.。.。.。.。不超过90 其它型号不超过703。4型号、规格及名称：3.4.1电缆型号：执行标准JB/T8734.52008型 号名 称额定电压V芯 数标称截面mm2BV铜芯聚氯乙烯绝缘电缆（电线）300/50010.751BLV铝芯聚氯乙烯绝缘电缆（电线）450/75012.5400BVR铜芯聚氯乙烯绝缘软电缆（电线）450/75012.570BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆300/50010.7510BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆300/50012。510BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆300/5002,30。7510BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆300/5002，32.510RV铜芯聚氯乙烯绝缘连接软电线300/50010.31450/7501.570RVB铜芯聚氯乙烯绝缘平行连接软电线300/30020.31RVS铜芯聚氯乙烯绝缘S绞型连接软电缆300/30020。50。75RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电缆（电线）300/3002，30。752。5300/5002，3，4,5RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平行连接软电线300/30020。50.75300/5000。75RVPRVP90铜芯聚氯乙烯绝缘屏蔽软电线铜芯耐热90聚氯乙烯绝缘软电线300/30010.082.5RVVPRVVP1铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电缆300/30010。082。520。081.530。121。54240。120。43。4。2 电线型号：执行标准GB/T5023.52008型 号名 称额定电压V芯 数标称截面mm260227 IEC 01（BV）一般用途单芯硬导体无护套电缆450/75011.540060227 IEC 02（RV）一般用途单芯软导体无护套电缆450/75011.524060227 IEC 05（BV）内部布线用导体温度为70的单芯实心导体无护套电缆300/50010。5160227 IEC 06(RV)内部布线用导体温度为70的单芯软导体无护套电缆300/50010.5160227 IEC 10（BVV)轻型聚氯乙烯护套电缆300/5002,3,4 ,51.53560227 IEC 52（RVV）轻型聚氯乙烯护套软线300/3002,30。50.7560227 IEC 53（RVV）普通聚氯乙烯护套软线300/5002,3，4，50.752.53。4.3无锡沪安CCC认证编号一览表产品型号截面mm2电压（V）证书号执行标准60227IEC01（BV)1.5400450/7502002010105014147GB/T5023.32008/IEC60227-3:199760227IEC02（RV）1。5240450/75060227IEC05（BV）0。51300/50060227IEC06（RV）0.51300/50060227IEC07（RV-90）0.52。5300/50060227IEC08（RV90)0.52。5300/500BV0。751300/500JB/T87341998BVR2.570450/750BLV2.5185450/75060227IEC10（BVV）1。535（25芯）300/5002002010105014149GB/T5023.4-2008/IEC60227-4:1997BVVB0。7510（23芯）JB/T8734-1998BLVVB2。510（2-3芯）BVV0.7510(1芯）BLVV2。510(1芯)60227IEC52（RVV）0。50.75（23芯）300/3002002010105014153GB/T5023.5-2008/IEC60227-5:199760227IEC53（RVV）0。752.5（2-5芯）300/500RVS0.50。75300/300JB/T8734199812.5300/300CNCA-01C-002：2007 附件6RVV16（2芯)300/5004（35芯）0.752.5（6芯）0.751。5（78芯)0.751（1041芯）(538芯）0.78+12AVR0.120.4300/3002002010104014155JB/T87341998AVRB0。120.4AVRS0。120.4AVVR0。120.4(3-24芯）RVVP0.082.5（1芯）0.081。5（2芯）0。121。5（3芯）0.120。4（4-24芯）3。5型号中部分字母的意义：型号表示方法：各种电缆型号用两位数字表示，放在60227IEC后面，第一位数字表示电缆的基本分类，第二位数字表示在基本分类中的特定型式。分类和型号如下:0-固定布线用无护套电缆 01-一般用途单芯硬导体无护套电缆(60227IEC 01）02-一般用途单芯软导体无护套电缆（60227IEC 02） 05内部布线用导体温度为70的单芯实心导体无护套电缆(60227IEC 05）06-内部布线用导体温度为70的单芯软导体无护套电缆(60227IEC 06）07-内部布线用导体温度为90的单芯实心导体无护套电缆(60227IEC 07）08-内部布线用导体温度为90的单芯软导体无护套电缆(60227IEC 08）1-固定布线用护套电缆10-轻型聚氯乙烯护套电缆（60227IEC 10）4-轻型无护套软电缆41扁形铜皮软线(60227IEC 41）42扁形无护套软线（60227IEC 42） 在GB/T 5023-2008标准中已删除227IEC42(RVB) 43户内装饰照明回路用软线（60227IEC 43）5一般用途护套软电缆 52-轻型聚氯乙烯护套软线（60227IEC 52） 53-普通聚氯乙烯护套软线(60227IEC 53） 56-导体温度为90耐热轻型聚氯乙烯护套软线(60227IEC 56) 新增 57-导体温度为90耐热普通聚氯乙烯护套软线（60227IEC 57） 新增 B布置用固定敷设V聚氯乙烯塑料R-柔软,即导电线芯,为多根细铜丝绞合成股B(型号尾端)代表平行，即两芯以上绝缘线芯平行排列L铝芯P代表铜丝编织屏蔽3.6基本生产工艺流程序号型 号工 艺 流 程160227IEC01（BV）铜(铝）材-拉丝（绞合或束合）挤包绝缘60227 IEC 02(RV)60227 IEC 05（BV）60227 IEC 06（RV）BV、BLV、BVRRV、RVB260227IEC 10(BVV）铜（铝)材-拉丝(绞合或束合）-挤包绝缘挤包护套或成缆（或+绕包)挤包护套60227IEC 52（RVV）60227IEC 53（RVV）BVV、BLVV、BVVBBLVVB、RVV、RVVB3RVS铜(铝)材拉丝绞合或束合挤包绝缘成缆4RVP、RVP90铜（铝）材-拉丝绞合或束合-挤包绝缘-成缆+绕包铜丝编织挤包护套或-铜丝编织挤包护套RVVP、RVVP13。7质量控制点3.7.1在GB/T50232008标准范围内的产品，表面印字：一个完整标志的未端与下一个标志的始端之间的距离：在电缆外护套上应不超过550mm；在电缆的绝缘或包带上应不超过275mm。3。7。2在GB/T5023-2008标准范围内的产品,任一多芯电缆均不应使用不是组合色用的绿色和黄色，避免使用红色和白色，三芯以上电缆可以使用灰色。3。7.3绝缘检测：表面应光滑圆整，切面无目力可见的气孔，应紧密挤包在导体上，无松空现象，除铜皮软线外的电缆，在剥离绝缘时,应不损伤绝缘体、导体或镀锡层，绝缘厚度的平均值应不小于产品标准中的规定值，任一点的厚度可小于规定值，但不小于规定值的90%0。1mm（最薄点）。3。7.4护套检测:护套应不粘连绝缘线芯，表面光滑，切面无目力可见的气孔；护套厚度的平均值应不小于产品标准中的规定值,任一点的厚度可以小于规定值，但不能小于规定值的85%-0.1mm(最薄点)。4、塑料绝缘控制电缆4.1执行标准：GB/T9330-2008 阻燃、耐火类等产品同时执行GB/T19666-2005标准。4。2产品用途:本产品适用于交流额定电压450/750V及以下控制、监控、测量回路及保护线路等场合。4.3使用特性：4.3.1额定电压450V/750V；4。3。2热塑性聚氯乙烯导体长期允许的工作温度70C； 热塑性柔软型聚氯乙烯导体长期允许的工作温度70C;热固性交联聚乙烯导体长期允许的工作温度90C。4.3。3电缆的敷设温度应不低于0，推荐的弯曲半径：无铠装的电缆,应不小于电缆外径的6倍。有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；有屏蔽层结构的软电缆，应不小于电缆外径的6倍。4。4型号、 规格、名称及适用范围：型 号名 称适 用 范 围导 体 标 称 截 面mm20.751。01。52.54610芯 数（ZR/NH)KVV（阻燃/耐火)铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆室内、电缆沟、管道、桥架等固定场合2612-14210（ZR/NH）KVVP(阻燃/耐火)铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆室内、电缆沟、管道、桥架等要求屏蔽的固定场合（ZR/NH)KVVP2（阻燃/耐火）铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆室内、电缆沟、管道、直埋等要求屏蔽的固定场合4-614144-14(ZR/NH)KVVP2-22(阻燃/耐火)铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜带屏蔽控缆室内、电缆沟、管道、直埋等，能够承受较大机械外力4-61414414（ZR/NH)KVV22（阻燃/耐火）铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆室内、电缆沟、管道、直埋等，能够承受较大机械外力761 4-614144-14(ZR/NH)KVVR(阻燃/耐火）铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆室内等,移动要求柔软的固定场合461-（ZR/NH)KVVRP(阻燃/耐火）铜芯聚氯乙烯绝缘
