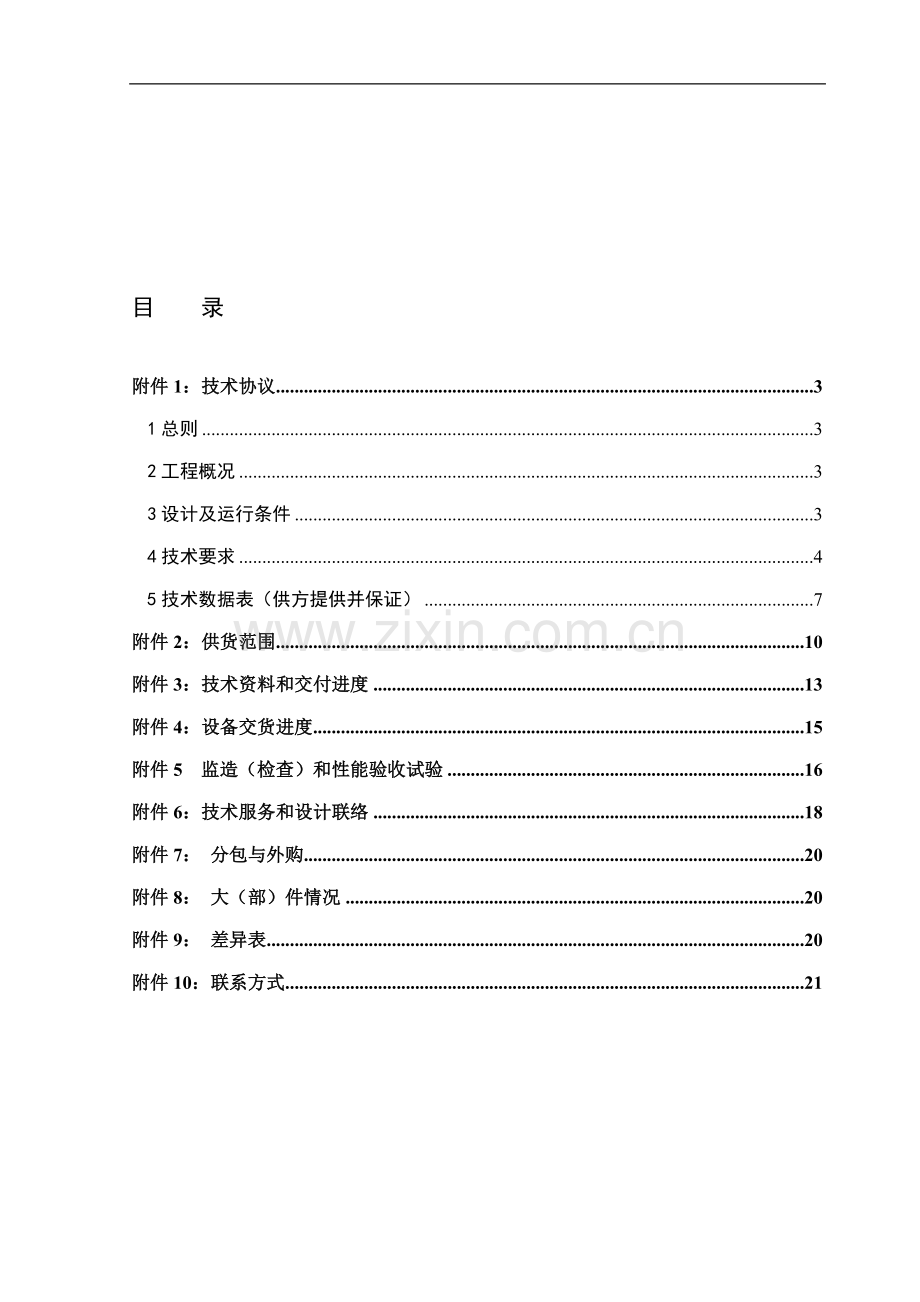

目 录

附件1：技术协议 3
1总则 3
2工程概况 3
3设计及运行条件 3
4技术要求 4
5技术数据表（供方提供并保证） 7
附件2：供货范围 10
附件3：技术资料和交付进度 13
附件4：设备交货进度 15
附件5 监造（检查）和性能验收试验 16
附件6：技术服务和设计联络 18
附件7： 分包与外购 20
附件8： 大（部）件情况 20
附件9： 差异表 20
附件10：联系方式 21
附件1：技术协议
1总则
1.l本设备技术协议适用于XX第二批生物质能高温超高压发电厂（1×30MW）工程交流不停电电源（UPS）装置设备订货，它提出了该交流不停电电源（UPS）装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方提供符合最新工业标准和本规范书的优质产品。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都在标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术协议所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5供方所提供的产品在相应工程或条件下有2台运行并已超过两年，以证明安全可靠。
1.6本设备技术协议经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本设备技术协议未尽事宜，由供、需双方协商确定。
2工程概况
发电机变压器组容量： 发电机 30 MW，变压器 40 MVA
3设计及运行条件
3.1 环境条件
3.1.1 周围空气温度
最高温度：41.7℃
3.1.2 海拔高度：海拔<1000米
3.1.3 环境最大相对湿度（在25℃时）
平均值： 83%
3.1.4 地震烈度： 7度
水平加速度：
3.2 安装地点：室内
3.3 防护等级:IP31
3.4 基本技术条件
全厂设置一套UPS。每套UPS由主机、旁路系统、馈线屏等组成，每套UPS至少包括：主机柜1面（20 KVA）；旁路柜和馈线柜各1面；柜间所有的连接电缆。
4技术要求
4.1遵循的主要现行标准
除非合同另有规定，均遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用合资或合作产品，还遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
所有合同设备的设计、制造、检查、试验及特性除本规范中规定的特别标准外，都遵照适用的最新版IEC标准和中国国家标准（GB）及电力行业标准（DL），以及国际单位制（SI）。
GB7260- 不间断电源设备
DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程
DL/T5004-1995 火力发电厂、变电所直流系统设计技术规定
GB-50065-1994 交流电气装置的接地设计规范
GB/T3859.1-1993 半导体整流器基本要求的规定
DL/T5137-2001 电测量及电能计量装置设计技术规程
国电调[2002]138号 关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知
国家电力调度通信中心　《电力系统继电保护及安全自动装置反事故措施要点》
所有标准都是最新版本，如标准间出现矛盾时，则按最新标准执行或按双方商定的标准执行。这些法则和标准提出了最基本要求，如果根据供方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使供方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由供方超越。

4.2 主要技术参数和性能要求
4.2.1 UPS装置为三相输入、单相输出，旁路输入电源为两相，直流输入由厂用直流蓄电池供电。
4.2.2 本项无内容。
4.2.3 UPS运行模式
正常情况下， UPS主机由外部交流输入经整流逆变对负荷供电。
每套UPS主机由电厂直流蓄电池供电，当主机交流信号消失时自动（无时延）转为蓄电池供电，再经逆变对UPS负荷供电。
UPS主机故障时经旁路静态开关自动转换为旁路系统供电（切换时间不大于5ms），或者当要对主机进行计划维修时经手动旁路开关切换为旁路供电（先合旁路电源后断主机）。
4.2.4 UPS控制要求
UPS控制装置是微机型，采用模块化设计。
UPS控制装置采样、控制、监视由微机完成并通过微机设置参数。
UPS内部装置故障不引起UPS整套装置瘫痪，整流器、逆变器、静态开关具有单独的控制板和控制电源，每个控制板分别带自诊断功能和LED显示，能迅速测试UPS系统各部分的异常状况并声光报警显示。
UPS主机柜面板上具有数字监控键盘。通过监控盘上液晶显示流程图能显示UPS系统工作状态（如整流器运行、蓄电池供电运行、旁路供电运行等）。通过监控盘上液晶数字显示器能显示UPS系统的运行参数（如主机输入电压及电流、旁路输入电压及电流、蓄电池输入电压及电流、UPS输出电压电流频率及UPS负荷百分比等）。通过监控键盘上的LED显示及报警声可显示UPS各部件的异常事件，能给出文字说明并记录相关事件。UPS各部分的异常事件还分别给出硬接点送DCS报警。
UPS控制装置有RS485通信接口（通信规约在设计联络会确定），供方承诺对监控系统厂家开放通信规约并保证通信成功。
4.2.5 UPS输出技术参数
UPS达到的以下最低要求：
●输出电压： AC220V
● 输出电压精度： 静态偏差不大于±1%
动态过程中，负荷以0--100%变化，其偏差值不大于±5%，恢复时间＜25ms(恢复时间10ms内恢复至±2%)
●过载能力： 200%额定值>10S
150%额定值>60S
125%额定值>10min
●输出频率： 50Hz
●输出频率精度：静态不大于±0.1%
动态不大于±0.5%
●输出波形： 正弦波，失真度<3%
●同步范围： ±0.5%（±0.5%---±5%可调）
●负载功率因数：0.9（超前）--0.7（滞后）
●UPS总效率: ≥ 92%
●平均无故障时间(MTBF)：>25万小时
●平均检修时间（MTTR）< 0.5.小时
4.2. 6主机柜（UPS主机柜采用进口成套设备）
每套UPS主机柜柜内至少包含（柜内设备按容量选择）：
● 输入侧空气开关
●输入侧隔离变压器
●整流器
●逆变器
●静态开关
● 蓄电池隔离开关
● 逆止二极管
●输出侧空气开关
●输出侧隔离变压器
●检测仪表、变送器、控制开关等。
整流器件采用最先进的IGBT器件。
4.2.7 旁路馈线柜
每套UPS主机包括一面旁路馈线柜，柜内至少包含（柜内设备按容量选择）：
●输入侧空气开关
●输入隔离变压器
●调压变压器
●手动检修旁路开关
●检测仪表、变送器等。
●输入侧空气开关
●输出侧空气开关
● 检测仪表、输出电流变送器、输出电压变送器、输出频率变送器等
每个UPS旁路馈线柜馈线开关数量及额定电流暂按2个125A，2个63A，12个20A，16个10A考虑，选用施耐德（梅兰日兰）或西门子、ABB产品。最终的馈线开关数量及参数以需方的施工图为准并在设计联络会确定，供方承诺不增加费用。
输入侧空气开关及馈线空气开关均带有合位辅助触点及跳闸报警触点。
4.2.9 逆变器技术要求
逆变器输出电压AC220V，效率＞95%。在额定的负载下，逆变器可靠启动。
4.2.10 整流器技术要求
整流器输入电压AC380V
输出电压与厂用直流电源相匹配
稳压精度：负荷电流0%--100%时，不大于±1%
效率：＞99％。
4.2.11 静态开关技术要求
当逆变器故障或失压时，通过静态开关自动切向旁路供电，当逆变器故障修复或电压恢复时可手动切回正常工作方式，切换时间不超过0.4ms.
4.2.12 旁路系统技术要求
自耦调压变的调节范围不小于逆变器的输出电压范围。
手动旁路开关先合后开。
旁路系统承受短路电流能力不小于10倍额定电流，1S。
4.2.13 UPS的保护
UPS设置有过电压、过电流等保护。
4.2.14 UPS的测量
UPS输出电压、电流、频率在旁路馈线柜装设变送器转换为4—20mA模拟量信号并接上端子排。
4.2.15 UPS信号
UPS运行状态和主要报警信号是无源接点并接至相关屏柜的端子排，至少包括：
●主机故障
●旁路进线空气开关跳闸
●主机正常供电运行
●蓄电池供电运行
●旁路运行
●主机输入侧空气开关合位
●主机输出侧空气开关合位
●馈线进线空气开关合位
●馈线各馈线空气开关合位
4.2.16屏柜结构要求
屏柜为封闭式，钢板厚度不小于2.5mm。屏前后开门（加锁）。屏底部有可封闭的电缆孔。屏内接插件部分接触良好。
屏外观镀膜平整，不反光，色泽一致，无气孔砂眼、裂纹及锈斑等现象。柜外表面采用静电喷塑式涂层材料。
柜内具备与地基槽钢固定的构件。
屏柜内端子要留有至少15%的余量。
4.2.17 UPS装置满足在环境温度-10～40℃的条件下额定满负荷连续运行以及50℃时额定满负荷运行8小时。
4.2.18 供方提供产品的所有仪表、开关、继电器、信号灯、端子排、熔断器、断路器满足技术性能要求。
4.2.19接触器、继电器、熔断器、断路器等类似的设备具有封闭的外壳，其安装便于维护和检修。
4.2.20供方所供的屏间电缆采用铜芯耐火电缆。
5技术数据表（供方提供并保证）
序号
项目
20kVA
1
对装置总的技术要求

型式：
输入：三相 ；输出：单相

交流输入电压（V）
AC380V-25%～+30%三相三线或三相四线

直流输入电压（V）
DC220V±25%

交流输出电压（V）
AC220V单相

额定容量（kVA）
20kVA
2
逆变器

2.1
输入（在额定输出和 0.9功率因数）

功率（kW）
18.95KW

电压（V）
DC220V（165~320V）

电流（A）
最大121A
2.2
逆变器额定输出

电压（V）
AC220V

电流（A）
90.91A

频率（Hz ）
50Hz

功率（kW）
18KW

波形
正弦波

功率因数
0.9

连续额定运行最高环境温度（℃）
40℃
2.2.1
最大电压变化（%）

0～100%负荷变化，功率因数为 1.0
±1%

0～100%负荷变化，功率因数为0.9
±1%

直流输入电压在85%～110%变化
±1%

环境温度0～40℃变化
±1%
2.2.2
最大频率变化范围（+Hz，-Hz）

0～100%负荷变化
0.05Hz

1.0～0.9滞后功率因数

直流输入电压在85%～110%变化

环境温度0～40℃变化
2.2.3
最大谐波失真（%）

0～100%负荷变化
3%

1.0～0.9滞后功率因数
3%

直流输入电压在85%～110%变化
3%

环境温度0～40℃变化
3%
2.3
效率（包括冷却损耗，在0.9滞后功率因数，
40℃环境温度和额定输入输出电压）

100%额定容量输出
94%

75%额定容量输出
93%

50%额定容量输出
91%

25%额定容量输出
89%
2.4
无载损耗（W）
600W
2.5
UPS平均故障间隔时间（MTBF）（h）
25万小时
2.6
UPS平均检修时间（MTTR）（h）
<0.5小时
2.7
短时过负荷能力（％额定电流）

10分钟
125%

60秒
150%

10秒
200%
3
直流断路器（仅为断路器组件参数）

制造厂
FUJI日本富士

型号
EA102C

额定电压（V）
250VDC

额定电流（A）
100A

额定直流开断电流（A）
20KA
4
交流断路器（仅为断路器组件参数）

4.1
交流断路器—整流器

制造厂
FUJI日本富士

型号
EA103C

额定电压（V）
690VAC

额定电流（A）
75A

额定开断电流有效值（A）
25KA
4.2
交流断路器—自动旁路

制造厂
FUJI日本富士

型号
EA203C

额定电压（V）
690VAC

额定电流（A）
125A

额定开断电流有效值（A）
30KA
5
逆止二极管

制造厂
SEMIKRON德国西门康

型号
SKMD100/08

额定电压（V）
800V

额定电流（A）
100A

额定电压下耐受电流（A）
6000A
6
静态开关

制造厂
USA LDC Technology INC.

型号
STS11020

额定电压（V）
1600V

最大连续额定电流（A）
162A

最大瞬时电流有效值（A）
3600A

极数
2极

切换时间（ms）
＜0.4ms

连续额定输出时的最高环境温度（℃）
40℃
7
整流器

制造厂
USA LDC Technology INC.

型号
REC31020-380/270

额定容量（W）
20KW
7.1
额定输出时的输入参数

容量（kW ）
21.28KW

电压（V）
AC380V

电流（A）
32..33A

最大允许电压变化范围（±V）
380V±95V
7.2
额定输出

容量（kW ）
21.1KW

电压（V）
DC290V±1%

电流（A）
72.76A
7.3
最高环境温度（℃）
40℃
7.4
最大电压变化（0～100%负荷变化，90%～110%
额定输入电压，10～40℃环境温度变化）
2V
7.5
输出纹波电压（mV）
100mv
7.6
效率（%，额定输入输出电压，25℃环境温度）

100%额定输出容量
99%

75%额定输出容量
99%

50%额定输出容量
99%

25%额定输出容量
99%
7.7
无载损耗（W，额定输入输出电压，25℃环境温度）
400W
7.8
控制方式
DSP数字全桥控制
8
旁路隔离变压器

制造厂
美国艾迪森/青岛工厂

型号
ST11025-380/220

额定容量（kVA）
25KVA

额定一次电压（V）
380V

额定二次电压（V）
220V
9
旁路调压器
美国艾迪森/青岛工厂

额定容量（kVA）
20KVA

输入电压范围（%）
220V±15%

输出电压范围（%）
220V±1%
10
手动检修旁路开关

制造厂
FUJI日本富士

型号
EA203C

最大连续电流（A）
125A

最大瞬时电流（A）
3000A

额定电压（V）
690V
11
冷却系统

冷却方式
风扇强冷型

冷却器数量
8只
12
外形尺寸及重量

外形尺寸（mm）：
长×深×高
主机柜：600×800×1800
旁路馈线柜：600×800×1800

装置重量（kg）
约480kg

最大单件重量（kg）
约480kg
13
其它

满负荷运行允许最高环境温度（℃）

连续运行
40℃

不超过8小时短时运行
50℃

噪声水平（dB）（满负荷运行，距设备1米处）
<60dB(依负载不同而变化)

外壳防护等级（IP）
IP31

颜色
由业主以传真通知
附件2：供货范围
1 本附件规定了合同设备的供货范围。
供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合第一章的要求。
1.1 供方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，供方仍在执行合同时补足。
1.2 供方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.3 提供随机备品备件，并在标书中给出具体清单。
1.4 提供所供设备中的进口件清单，提供专用工具和仪器仪表清单、附件清单及其它需要的清单。
1.5 供方提供的技术资料清单见第三章。
1.6 供方在标书中提供UPS的维护管理办法、环境的要求。
2. 供货范围
供方确保供货范围完整，以能满足用户安装、运行要求为原则, 在技术协议中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项(属供方供货范围)由供方补充。
2.1 下面所列数量为直流系统所需的主要部件（不限于此清单）。 每个生物质电厂的供货清单
序号
名 称
规格和型号
单位
数量
产地
生产厂家
备注
1
UPS主机柜
机内配置：
-- 三相输入开关
-- 输入滤波器
-- 浪涌抑制器
-- 整流/充电器
-- 逆变器
-- 输入隔离变压器
-- 输出隔离变压器
-- 静态开关/自动旁路
-- 输出开关
-- 手动维修旁路
-- 220VDC逆止二极管
-- 电池开关
-- LCD、LED显示与运行控制单元
-- ALARM告警接口和RS232/485通讯接口
NMP31020-220/220，20KVA
三进单出
套
1
台湾
美国艾迪森/台湾工厂
整机原装进口
2
UPS旁路柜
柜内配置：
-- 380V/220V隔离变压器
-- 220VAC稳压器
-- 旁路输入开关
-- 电流互感器1只
-- 旁路输出电压、电流、频率表
DBW11020-380/220-G
套
1
青岛
美国艾迪森/青岛工厂

3
UPS馈线柜
柜内配置（暂定）：
--馈线电流互感器1只
-- 空气开关125A/2只
-- 空气开关63A/2只
-- 空气开关20A/12只
-- 空气开关10A/16只
-- 输出电压、电流、频率表
-- 电压、电流、频率变送器
PDG1020
套
1
青岛
美国艾迪森/青岛工厂
馈线回路数量、空开型号以需方最终施工图为准。
4
柜间电缆
仅限相邻柜体间连接
套
1
青岛

2.2 每个生物质电厂安装用的随机备品备件
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1
小空开
与柜内相同
只
5
中国
梅兰日兰、西门子或ABB
微断
2
NMP主板接口板
MP-MB PORT V1.0
块
1
美国
LDC Technology INC.

3
IGBT触发接口板
IGBT DRIVE V1.1
块
1
美国
LDC Technology INC.

2.3每个生物质电厂专用工具和仪器仪表
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1
专用钥匙

套
全
台湾、青岛
美国艾迪森
包含主机柜、旁路柜、配电柜的钥匙

附件3：技术资料和交付进度
1. 一般要求
1.1 供方按照中国电力工业使用的标准及响应的代码、规则对图纸编号，提供的资料使用国家法定单位制即国际单位制(语言为中文)。
1.2 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。
1.3 供方资料的提交及时、充分，满足工程进度要求。中标后，供方负责编写并出版所供产品的的技术协议，并经需方和设计方确认。在签订技术协议后的5个工作日内，给出全部技术资料和交付清单，并经需方确认。提供最终版的正式图纸的同时，提供正式的AUTOCAD2004电子文件，正式图纸加盖工厂公章或签字。
1.4 供方提供的技术资料一般可分为配合设计阶段，设备监造检验、施工调试试运、性能试验验收和运行维护等四个方面。供方满足以上四个方面的具体要求。
1.5 其它没有列入技术资料清单，却是工程所必需文件和资料，一经发现，供方及时免费提供。
1.6 需方要及时提供与合同设备设计制造有关的资料。
1.7 完工后的产品与最后确认的图纸一致。需方对图纸的认可并不减轻供方关于其图纸的正确性的责任。设备在现场安装时，如供方技术人员进一步修改图纸，供方对图纸重新收编成册，正式递交需方，并保证安装后的设备与图纸完全相符。
1.8 供方提供的技术资料为每台十二套。
2. 资料提交内容及进度
2.1　供方投标时向需方提供一般性资料，如鉴定证书、报价书、典型说明书、总装图和主要技术参数。
2.2　为满足设计进度的需要，在签订技术协议后的5个工作日内，向业主和设计方同时提供下列技术文件资料各2份
a. 屏面布置图：表示外型尺寸、设备布置及总重量、运输尺寸和重量及其它附件。
b. 基础图：注明屏的尺寸、基础螺栓的位置和尺寸等。
c. 电气原理图：包括装置的原理框图、系统接线图、内部接线图，端子排等。如有多张电气原理图，还注明各图之间的有关线圈与触点的相互对编号，必要时，提供所有特殊装置或程序的概要操作说明。
2.3设备供货时提供下列资料：设备的开箱资料，除2.2所述图纸外还包括安装、运行、维护、修理说明书、整定计算资料、部件清单资料、工厂试验报告、产品合格证等。
2.4 卖方提交给买方的每一批资料都附有图纸清单，每张资料都注明版次，当提交新版资料时注明修改处并说明修改原因。
2.5 试验报告
下列试验报告提供：
1) 型式试验报告。
2) 出厂试验报告。
3) 主要部件试验报告。
2.6 需方提供的技术内容
需方除了在附件1提供的技术数据和资料外，还向供方提供所需要的其他有关资料。
3. 文件和资料发送单位和地址详见后文的联系方式。

附件4：设备交货进度
1 设备交货进度按满足工程安装进度的要求，需方要求的交货时间:见商务相关条款。
交货进度表(包括设备、备品备件、进口件及专用工具) （供方提供）
序号
设备/部件名称、型号
发运地点

数量
交货时间
重量(t)
1

2

（注意：序号要与供货范围分项清单序号一致）

2 供方报出以月为单位的制造进度表。
制造进度表(包括设备、备品备件、进口件及专用工具)
序号
设备/部件名称、型号
发运地点

数量
交货时间
重量(t)
1
UPS主机柜、
NMP31020-220/220
青岛
1台
合同生效后三个月
0.48t/面
2
UPS旁路柜、
DBW11020-380/220-G
青岛
1台
合同生效后三个月
0.30t/面
3
UPS馈线柜、PDG1020
青岛
1面
合同生效后三个月
0.28t/面
4
柜间电缆
青岛
1套
合同生效后三个月
0.01t/面
5
备品备件
青岛
1套
随设备一起
0.01t/套
6
专用工具
青岛
1套
随设备一起
0.001t/套
（注意：序号要与供货范围分项清单序号一致）

附件5 监造（检查）和性能验收试验
1 概述
1.1 本附件用于合同执行期间对供方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保供方所提供的设备符合附件1规定的要求。
1.2 供方在本合同生效后3个月内，向需方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准符合附件1的规定。
2 工厂的检验和监造
2.1需方有权派遣其检验人员到供方及其分包商的车间场所, 对合同设备的加工制造进行检验和监造。需方将为此目的而派遣的代表的身份以书面形式通知供方。
2.2如有合同设备经检验和试验不符合技术协议的要求,需方可以拒收,供方更换被拒收的货物,或进行必要的改造使之符合技术协议的要求,需方不承担上述的费用。
2.3需方对货物运到需方所在地以后进行检验、试验和拒收(如果必要时)的权利，不得因该货物在原产地发运以前已经由需方或其代表进行过监造和检验并已通过作为理由而受到限制。需方人员参加工厂试验，包括会签任何试验结果，既不免除供方按合同规定负的责任，也不能代替合同设备到达现场后需方对其进行的检验。
2.4 供方在开始进行工厂试验前15天，通知需方其日程安排。根据这个日程安排，需方将确定对合同设备的那些试验项目和阶段要进行现场验证，并将在接到供方关于安装、试验和检验的日程安排通知后10天内通知供方。然后需方将派出技术人员前往供方和(或)其分包商生产现场，以观察和了解该合同设备工厂试验的情况及其运输包装的情况 。若发现任一货物的质量不符合合同规定的标准，或包装不满足要求，需方代表有权发表意见，供方认真考虑其意见，并采取必要措施以确保待运合同设备的质量，现场验证检验程序由双方代表共同协商决定。
2.5若需方不派代表参加上述试验，供方在接到需方关于不派员到供方和(或)其分包商工厂的通知后，或需方未按时派遣人员参加的情况下，自行组织检验。
2.6 监造范围：
供方提交一张关于所有工厂装配和试验、包括相应标准、程序和原始计划的表格。下列设备的工厂装配和试验项目有需方的代表见证。所有显示检验结果的工厂检验表格由需方代表签字认可。需方代表在装配和试验期间能自由出入供方的厂房。需方代表参加的装配和试验项目指定如下：
UPS监造内容（请供方在投标时提供，需方确认）
序号
监造部套
监 造 内 容
监 造 方 式

H
W
R
数量
1
变压器
外观无变形

√
7
2
整流器
屏内各电气元器件检查

√
7
3
逆变器
控制信号回路检查

√
7
4
调压变压器
屏内元件标识

√
7
5
UPS整机
屏内配线检查

√

7
6
旁路稳压柜
各保护装置校验

√

7
7
馈线柜
电源切换试验

√

7
注：H－停工待检，W－现场见证，R－文件见证，数量－检验数量
3 验收试验的内容
3.1. 装置在工厂中进行型式试验和出厂试验，项目见表2.1示。如果买卖双方取得协议，对于试验要求可另作规定，试验项目也可以增减。
表2.1
序号
试验项目
试验分类
型式
出厂
选择
1
一般试验
√
√

2
交流输入故障试验
√
√

3
交流输入试验
√
√

4
并联单元的故障模拟试验
√
√

5
转换试验
√
√

6
轻载试验
√
√

7
负载试验
√

8
效率测定
√

9
温升测定
√

10
输出电压试验
√
√

11
交流不间断电源的均流试验
√
√

12
保护性能试验
√
√

13
输出频率偏差测定

√
14
射频干扰和导电噪声试验

√
15
波形及谐波测量
√

√
16
噪声试验
√

17
绝缘试验
√
√

18
起动试验
√
√

19
接地故障检验
√
√

20
与上级设备通信试验
√
√
√

3.2 试验方法和要求
试验方法和要求符合GB 7260《不间断电源设备》的要求。
3.3 现场验收
设备运至现场后，供方配合需方进行验收。
附件6：技术服务和设计联络
1 供方现场技术服务
1.1 供方现场服务人员的目的是使所供设备安全、正常投运。供方要派合格的现场服务人员。在投标阶段提供包括服务人月数的现场服务计划表（格式）。如果此人月数不能满足工程需要，供方要追加人月数，且不发生费用。
现场服务计划表（格式）

序号
技术服务内容
计划人月数
派出人员构成
备注
职称
人数
1
现场指导安装，负责调试
0.1
工程师
1

2
现场技术培训
0.05
工程师
1

1.2 供方现场服务人员具有下列资质：
1.2.1 遵守法纪，遵守现场的各项规章和制度;
1.2.2 有较强的责任感和事业心，按时到位;
1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导;
1.2.4 身体健康，适应现场工作的条件。
供方要向需方提供服务人员情况表(见下表格式）。供方更换不合格的供方现场服务人员。
服务人员情况表
姓名
曹光生
性别
男
年龄
31
民族
汉
政治面貌
党员
学校和专业
哈工大电气自动化
职务
项目经理
职称
工程师
工
作
简
历
1、工作简历：1996~2000年，哈工大电气技术专业学习
2000~至今，青岛艾迪森科技有限公司技术支持
2、 相同和相近工程现场工作经历
参加了如下工程的现场调试：
华能玉环电厂4*1000MW超临界机组
上海外高桥第三发电厂2*1000MW机组
华电山东邹县发电厂2*1000MW烟气脱硫工程
西柏坡电厂2*600MW机组脱硫工程
中电防城港电厂2*600MW机组脱硫
内蒙古元宝山发电厂1*600MW机组及脱硫
大唐王滩电厂一期4*600MW工程
巴蜀泸州电厂2*600MW机组工程
黔东火电厂一期2*600MW工程
浙江大唐乌沙山4*600MW机组工程等
单位评价
1. 本员工遵守法纪，遵守现场的各项规章和制度，遵守电业安全工作规程；
2. 有较强的责任心和事业心，按时到位；
3. 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确的进行现场指导；
4. 身体健康，适应现场工作的条件。
单位(盖章)
2010年5月12日
（注： 每人一表）
1.3 供方现场服务人员的职责
1.3.1 供方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。
1.3.2在安装和调试前，供方技术服务人员向需方技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），供方技术人员要对施工情况进行确认和签证，否则需方不能进行下一道工序。经供方确认和签证的工序如因供方技术服务人员指导错误而发生问题，供方负全部责任。 安装、调试重要工序表
序号
工序名称
工序主要内容
备注
1
通电试运行
试运行前检查

2
参数测试
通电开机功能测试

1.3.3 供方现场服务人员有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，供方现场人员要在需方规定的时间内处理解决。如供方委托需方进行处理，供方现场服务人员要出委托书并承担相应的经济责任。
1.3.4 供方对其现场服务人员的一切行为负全部责任。
1.3.5 供方现场服务人员的正常来去和更换事先与需方协商。
1.4 需方的义务
需方要配合供方现场服务人员的工作，并在生活、交通和通讯上提供方便。
2 培训
2.1 为使合同设备能正常安装和运行，供方有责任提供相应的技术培训。培训内容与工程进度相一致。
培训计划和内容由供方在投标文件中列出（格式）。
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数
1
现场指导安装，负责调试
0.1
工程师
1
电厂现场

2
现场技术培训
0.05
工程师
1
电厂现场

2.3 培训的时间、人数、地点等具体内容由买卖双方商定。
2.4 供方为需方培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。
3 设计联络
有关设计联络的计划、时间、地点和内容要求由买卖双方商定。
设计联络计划表
序号
次数
内容
时间
地点
人数
1
待定
待定
待定
待定
定
4、售后服务
由商务补充有关条款。
附件7： 分包与外购
供方要按下列表格填写分包情况表，每项设备的候选分包厂家一般不小于3家，并报各分包厂家的简要资质情况（包括与本设备的配套业绩）。最后确定的分包商要经需方认可。
分包情况表
注：下表中的序号和内容与附件2的一致
序号
设备/部组件
型号
单位
数量
产地
分包商名称
资质情况(包括与本设备配套业绩)
备注
1
无

附件8： 大（部）件情况
供方把大部件的情况详细予以说明，并分别详细说明运输方案和措施（供方填写）。
序号
部件名称
数量
长×宽×高(mm)
重 量(kg)
厂家
名称
货物发运地点
运输
方式
备 注
包装
未包装
包装
未包装
1
无

附件9： 差异表
卖方要将投标文件和招标文件的差异之处汇集成表。技术部分和商务部分要单独列表。
差异表
序

招标文件

投标文件
号
条目
简要内容
条目
简要内容

无
