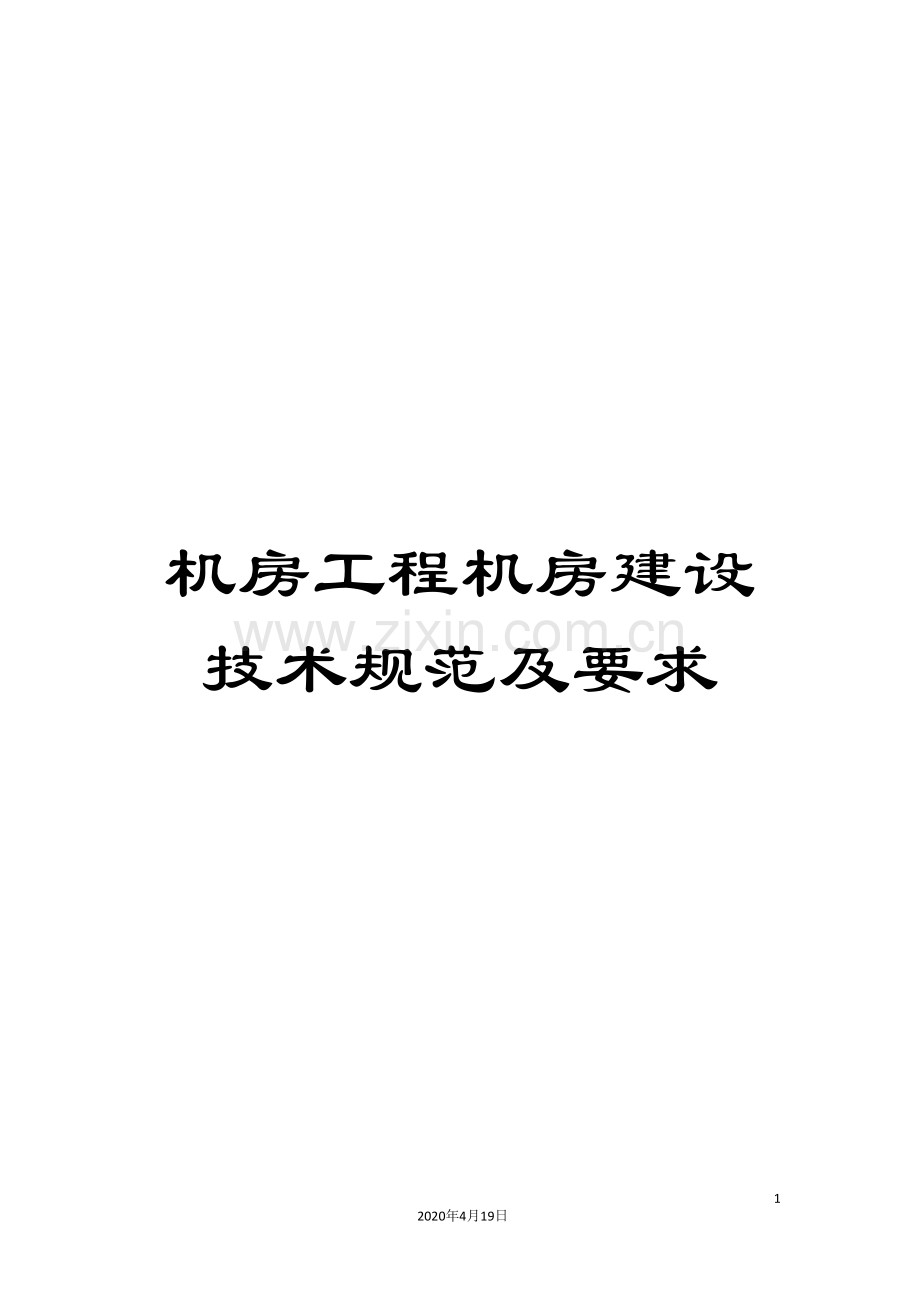

机房工程机房建设技术规范及要求范文.doc

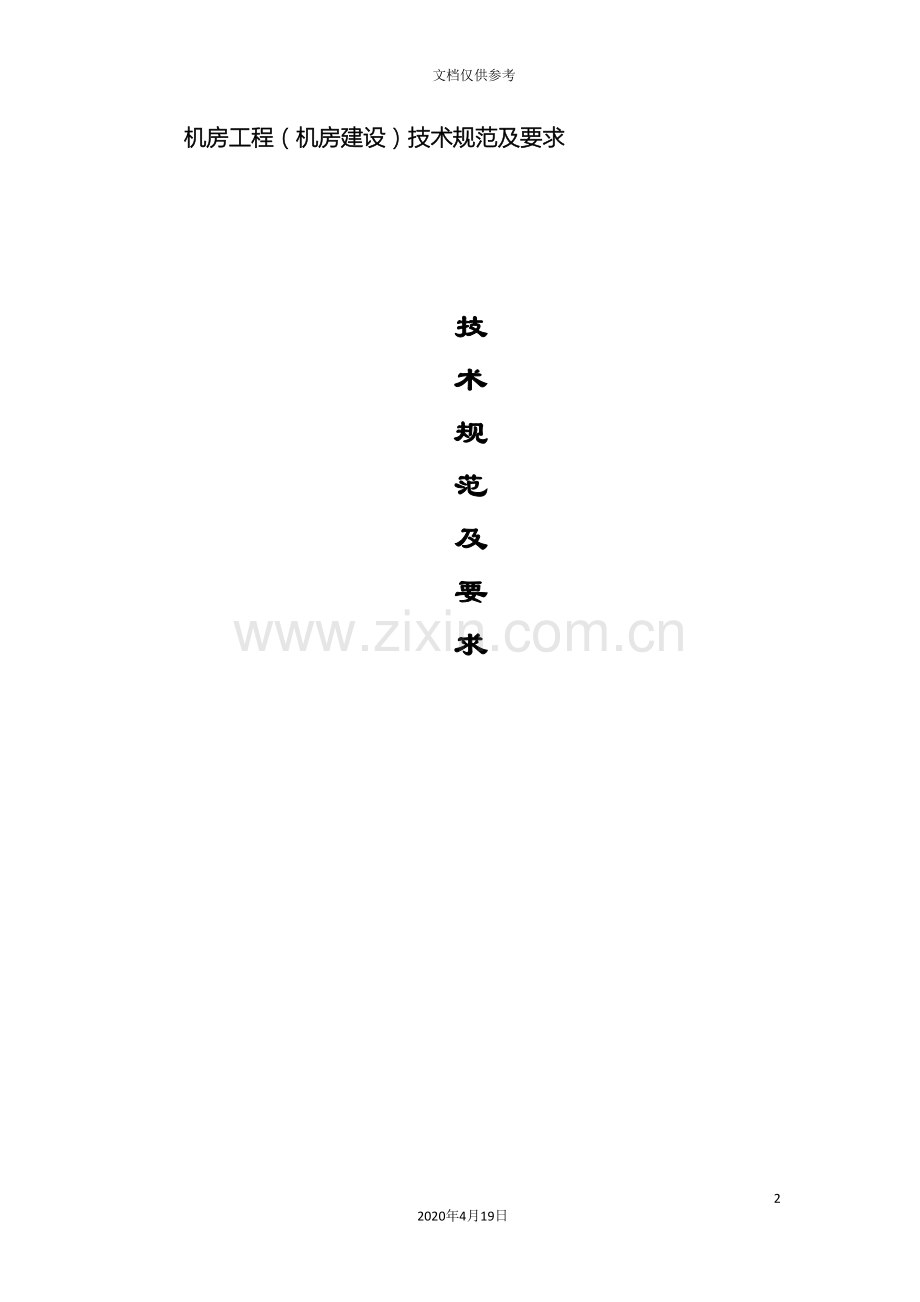

机房工程机房建设技术规范及要求582020年4月19日文档仅供参考机房工程（机房建设）技术规范及要求技术规范及要求一、机房建设工程总体说明*作为一个现代化的办公楼，其智能与信息系统是实现先进管理、优质服务和安全生产的重要手段和保证。要求一年365天，每天24小时连续、可靠、稳定、高效运行。而智能与信息系统的稳定、可靠运行需要一个良好的环境，因此信息中心机房工程的设计与施工也是*整个智能与信息系统成功开通与运行的重要保证。二、机房建设工程招标范围及内容1本招标书所指出的工作范围仅指信息中心机房工程所需的主要部份。投标方除提供此部分内容外，还应提供本技术标书中未涉及，但为顺利完成信息中心机房工程项目所必须的相关设备、附件、检测仪器、专用工具和资源等，费用包含在投标总价内。2机房建设工程范围*信息中心机房工程本次招标包括：*办公室机房（50平方）、*数据机房（100平方）、UPS间（16平方）、*分析室1（36平方）、*分析室2（56平方）、*（37平方）、信息中心办公室1（14平方）、信息中心办公室2（84平方）。3、机房建设工程布置图4机房建设工程内容投标方必须按照本招标书的要求在规定的工程进度计划期限内完成以下工作内容：*信息中心机房工程方案优化及产品化设计、设备材料（包括软件、零部件、附件、工具、备品备件等）及系统的供货、安装施工、调试、现场测试和环境检测、试运行和系统维护、技术培训和售后服务与支持，以及竣工图及竣工技术资料的提供；信息中心机房工程包括以下各子系统工程：本次新建工程包括机房装修装饰、机房空调系统、机房配电柜、机房配电照明系统、机房UPS系统、机房消防系统、机房新风系统、机房动力环境系统、机房综合布线系统、机房PDU电源等10个分系统的建设。具体如下：1) 机房装修装饰系统；2) 机房空调系统；3) 机房配电柜；4) 机房配电照明系统；5) 机房UPS系统；6) 机房消防系统；7) 机房新风系统；8) 机房动力环境系统；9) 机房综合布线系统；10) 机房PDU电源；4本招标书为*信息中心机房工程提供了主要技术要求和施工要求，投标人有责任补充技术招标书中未描述的，但为保障该工程正常有效完成所需要的详细要求。投标人只有在得到招标人签发的书面项目竣工移交证书，整个项目才算完成。三、机房建设工程总体要求1机房建设现场条件及要求本技术招标书中的设备设施必须在以下或标书另有说明的现场条件中能够正常运行，如果受到影响，业主有权要求投标方改进或更换，投标方不能把以下或标书另有说明的现场条件作为设备设施的功能不能实现或性能降低（如寿命缩短、易生锈等）的理由。1）地理位置*位于XX路。2）气候条件：广州（项目所在城市）属大陆亚热带季风气候。3）电力供应 电压：380V220V，三相五线制（3LNE） 频率：50Hz 电压波动：10% 频率波动： 5% 接地电阻：14）电磁兼容(EMC&EMI)投标方应提供设备向外幅射电磁场强度和承受外界电磁干扰的电磁兼容指标以及测试方法。系统的接地方式、抗电磁干扰措施能使设备在强电环境下正常工作。电磁兼容性满足IEC801-2，IEC801-3，IEC801-4。在设备提供者对设备使用环境考察确认后，保证设备的电磁兼容性。5）工作制度：365天/24小时6）管线敷设。 所有管线的敷设应按相关规范和标准施工。 所有管线必须保证接地的电气连通性。 所有线缆应按设计图纸一次敷设到位，除非设计上的分支配线，中间不得有任何形式的接续。需要分支配线时，应在分支位置配置分线盒。所有的线缆应敷设在桥架、线槽或线管内，线缆的敷设应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。线缆的端接应采用专门的线耳或模块固定，不得拧绞、焊接。 敷设线缆的线管或桥架（暗敷的线管或线槽除外）在每隔15m处应设置黑色色标，色标宽度 50mm。 敷设多条线缆的位置应用扎线带绑扎，并做出标识。扎线带应保持相应间距，线缆扎线带的绑扎不能太紧以免影响线缆的使用。所有线缆必须单独标签，线缆的两端及中途经常有人接触的地方须加上标签，标签应清晰、耐用。所有电缆或其芯线均应按照交流相位、直流极性配色，配色方法应一致，便于识别。 机柜、控制台的线缆应排列整齐，并绑扎在机柜内的布线槽内，同时做出标识。线缆的敷设不得影响机柜门的开启或关闭、设备的更换。 线缆的排列应避免交叉。线缆布放时长度应有冗余。 除非已进入设备机柜，所有线缆必须放置于线槽、线管内，不得外露。线管的接续必须按照工艺标准视现场情况使用套丝接头、过线盒。7）铭牌及各类标志 铭牌、使用指示、警告指示、各类标志标签上的字体颜色与底色必须呈鲜明的对比，并应具有永久的防脱落、防水、防高温特性。 所有线缆必须单独标签，线缆的两端及中途可为人接触的地方须加上标签。 所有的配线及跳线应采用标签予以标识，并单独编号。四、机房建设工程设计施工的主要技术标准和规范1工程设计、项目实施、设备安装以及验收等所涉及的技术标准和规范都必须符合中华人民共和国技术标准和规范以及地方及国际上的有关技术标准和规范。同时应符合以下基本技术标准：1) GB50174- 电子信息系统机房设计规范2) GB/T 2887- 电子计算机场地通用规范3) GB9361-93计算站场地安全要求4) GB2887-89计算机场地技术条件5) GB50311- 综合布线工程设计规范6) GB50263-97气体灭火系统施工及验收规范7) GB50045- 高层民用建筑设计防火规范8) GB50057-94建筑防雷设计规范（ ）9) GB50034-1992工业企业照明设计标准10) GBJ79-85通讯接地设计规范11) GBJ19-87采暖通风与空气调节设计规范12) GBJ52-82工业与民用供电系统设计规范13) GBJ54-83低压配电装置及线路设计规范14) GA/T75-94安全防范工程程序与要求15) GB50395- 视频安防监控系统设计规范16) GB50314- 智能建筑设计标准17) GB6650-86计算机机房用活动地板技术条件18) JGJ/16- 民用建筑电气设计规范19) GBJ32-92电气装置安装工程施工及验收规范20) JGJ73-91建筑装饰工程施工安装及验收规范21) GB50462- 电子信息系统机房施工及验收规范22) SJ/T10796- 防静电活动地板通用规范23) GB50116-98火灾自动报警系统设计规范24) GB50054-95低压配电设计规范25) GB50222-95建筑内部装修设计防火规范26) YD/T754-95通讯机房静电防护通则27) GB9175-88环境电磁卫生标准28) GB8702-88电磁辐射防护规定29) IEC801电磁兼容性标准2上述标准应是最新且己实施的版本。3标准和规范的冲突处理：1) 标准、规范之间发生冲突：采用要求最为严格的标准、规范。2) 标准、规范与本技术招标书要求之间发生冲突：采用其中最为严格的要求。3) 如果投标方所提供的产品不符合相应的标准和规范，业主有权要求改正，由此发生的一切费用和延误由系统承包商自行承担。五、信息中心机房各子系统技术要求1机房装修装饰工程为了提高其功能、效益及布局合理性、科学性，能够作合理调整，并提交调整工程设计。装修风格要求简洁、明快，体现超现代感风格。1.1工程范围机房装修装饰工程是对机房范围内功能区域进行装修设计和施工。范围包括机房内墙面、吊顶、地面、门、窗帘、玻璃及实墙隔断。1.2 设计原则 机房装修设计应充分考虑室内环境的美观、和谐、环保，并能体现装修主体的特色并与之协调。 机房装修设计应完全符合国家及地方有关消防标准及其它相关要求。 机房装修设计应保证良好的视觉空间和充分的照明、通风。 机房装修设计应充分考虑被装修主体特殊的功能要求，在保证为计算机等设备提供合格的运行环境的同时，应保证为工作人员提供良好的工作环境，并充分运用人机工程原理，提高工作效率和舒适度。 机房平面布局要全面考虑到业务处理的工艺流动路线以及操作人员的操作流程、行走路线。 机房装修设计应充分考虑配套设施设备的布局和配置。 机房装修应支持大楼不断扩展和设备技术的进步。1.3主要结构、材料技术要求1）根据电子信息机房的室内装修规范，主要材料应满足下列要求： 主要材料的选择宜采用不燃材料（燃烧性能等级A）或难燃烧材料（燃烧性能等级B1）； 为保证机房的洁净度，装潢应选用气密性好、不起尘、易清洁、无污染、不含有毒物质或放射性超标的物质的材料；所有材料必须保证为一级品或优等品，投标方必须提供材料的有关检验报告以确定材料的质量。 应排除强电磁场干扰及保障电脑、网络信息系统安全，要采取有效的电磁屏蔽措施；满足机房内无线电干扰场强在频率范围为0.15100MHZ时不大于120dB，磁场干扰场强不大于800A/M（相当于100e）；2） 主要材料要求 吊顶吊筋采用专用轻钢龙骨，不上人型，单点悬挂100kg；吊顶采用乳白色微孔铝合金条板，尺寸为600600mm，厚度不小于0.8mm，单块承重3.8kg。顶板及吊顶以上四周墙壁刷防尘漆。所有吊顶杆及预埋件均做防锈处理。推荐品牌：KITOZER、开拓者地面地面全部采用硫酸钙抗静电地板，架高200mm。所有制造地板的材料应均无公害物质，保证安全使用。配套附件支座、托架、支架均为全钢组件，表面经镀锌防腐处理。地板材料应采用具有消音、保温功能的超强防静电架空活动地板，规格600600mm、厚度不小于30mm，均布荷载5672kg/，冲击荷载不小于45kg的重物在1m的高度落在地板的上表面25*25mm的面积上时，落点处不破坏，表面变形不大于1.5mm。达到国际标准“EEC106”、国标GB6650-86标准，保证安全使用。并应至少符合以下要求：防静电性能好，电阻抗达到106109欧姆；密封性能好,防止水汽进入；隔音、隔热、防燃性能高；各空调区域地面上应作防尘、防静电处理，地板下为精密空调送风静压箱，要求底层铺设20mm带铝箔橡塑保温板、面敷0.5mm铝板，以保证制冷效能及以防止下层楼板结露。抗静电地板推荐品牌：KITOZER、开拓者、莱安 墙、柱面机房内墙面和柱面采用50*30*2mm钢方管龙骨基层、复合彩钢板饰面，复合彩钢板板厚度12.8mm；其它墙面和柱面刷环保乳胶漆三遍；踢脚线采用厚度为1.5mm拉丝不锈钢板，高度为67mm。复合彩钢板推荐品牌：KITOZER、开拓者、莱安 隔断玻璃隔断采用不锈钢边框玻璃隔断，玻璃采用12MM铯钾防火玻璃，其它隔断采用双面彩钢板隔断。 各气体灭火分区吊顶内空间、地板下空间与其它区域用双面彩钢板封堵隔离，与走廊相邻处采用砖墙封堵隔离。铯钾防火玻璃推荐品牌：KITOZER、开拓者、莱安 门、窗机房所有内外门均由本工程提供。所有通往外走廊门的外观品貌须按大楼总体内装修设计风格要求，由投标人供货和施工。机房所有内门按投标人装修设计要求采用玻璃门或钢制防火门。要求选用能经过消防部门认证的专用产品，其饰面材料的色泽、样式应经业主检验后方可安装使用。在门的结构上应使用不可见的固定系统，所有外露的金属构件应选用发纹不锈钢，所有的门应能开启成90。玻璃门应为玻璃隔断所采用同一制造厂家的产品规格。钢制防火门应配备全隐式闭门器、止门器、磁性门扣和带把手的成套门锁，玻璃门应配备地弹簧、把手。防火门推荐品牌：KITOZER、开拓者、莱安门类五金推荐品牌：KITOZER、开拓者、莱安 设备底座空调、UPS、电池、配电柜及设备机柜需要制作设备底座，设备底座要求达到整个设备的承重，而且固定在机房楼面上。底座的高度原则上视机房活动地板的实际高度而定。底座安放就位后应略低出活动地板3毫米，以保证机柜重量全部由加固座负担。空调、UPS、配电柜、设备机柜底座以50mm宽的镀锌钝化角钢制作，电池底座以80mm宽的镀锌钝化角钢制作，表面必须平整，孔眼直径为10mm，严格按照尺寸定制。 其它要求五金配件：所有五金配件应配置齐全。五金配件的材料表面应平整光洁，不得有划损或残缺，所有五金配件的零件、辅件必须是原厂的统一配套用料，不得擅自组合或另配。1.4机房装修系统要求清单2机房供配电系统要求根据信息机房对供电可靠性的要求本信息中心机房电源要求一级负荷供电，要求供配电系统具有较高的可靠性，因此需采用双回路供电系统。配电系统需满足世界主流计算机厂商及计算机外围设备厂商的产品安装要求。大楼负责从大楼配电室引2路市电至机房电源室切换柜，市电电源作为机房UPS供电的主要电源，另外从油机室引2路油机电源作为机房UPS供电的备用电源;另外从大楼配电室引2路市电至机房配电室动力电源切换柜，作为机房空调供电的主电源，从油机室引1路油机电源作为机房空调供电的备用电源。由大楼负责将市电电缆及油机电缆引至机房互投内柜上口开关。每台设备机柜用电负荷按5KW计。系统电缆采用KITOZER、开拓者、莱安（品牌名称）产品2.1工程范围包括机房内各UPS、配电柜、配电箱及之间相关的连接电缆、桥架、钢导管等设备材料的供应、安装敷设和接线。2.2低压配电柜设备及系统要求2.2.1低压配电柜（ATS切换柜，UPS的输入、输出柜等）低压配电柜技术要求： 满足本工程设计图纸要求，符合现行国家标准、技术标准和规范。 进出线方式：见图纸，满足设计要求。 柜体防护等级：IP30。 维护方式：低压柜能够进行双面维护。 断路器部分：配电柜内部断路器推荐品牌为ABB、施耐德、西门子，但所有一次元器件的品牌必须统一；除特殊说明外，配电柜63A 及以下断路器全部采用微型断路器，63A 以上开关采用塑壳断路器。主开关应采用框架抽屉式开关。 ATS开关推荐品牌为ASCO、施耐德、GE，要求PC级，带傍路。 配电柜体推荐品牌为ABB、施耐德、西门子，采用优质覆铝锌板材，板材厚度不小于2.0 毫米，且组装牢固；柜体的前、后门为网孔状通风散热，柜体必须为全封闭型，柜体正面柜门应安装钢质隔板，柜门上须装防尘垫，安装锁 。 柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50 微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经发包人确认。所有柜内的零件、螺钉、电缆攀附的支架等均应镀锌，并达到耐盐雾腐蚀的标准。 母线采用TMY 型优质电解紫铜排，规格按图纸要求。搭接部位搪锡，非搭接部位套热塑管保护。母线的固定应采用阻燃的DMC 绝缘排夹，具有耐电弧，动热稳定性高，机械强度高、耐高温和防潮的功能。 显示单元为数字化LCD触摸屏管理器。 配置高智能电量仪，用于集中监测主开关的电压、电流、频率、功率因素、电量、谐波等电参数；有电源指示灯，智能电量仪具有声光报警和远程通讯监控接口（RS-232 与RS-485）、MODBUS 标准协议，方便进行网络通讯，可接入机房监控系统。 防雷设计，配置B级防雷器装置，推荐品牌为OBO、DEHN、ABB。 无论本次发标所用图纸是否满足需求，但要求承包人必须充分考虑各项配电要求，如有需要，承包人必须自行填加配置足够的元器件，直至满足要求为止。推荐品牌：见技术要求2.2.1精密配电列头柜技术要求投标人根据图纸设计要求定制，必须满足以下要求：1） 基本要求： 断路器部分：配电柜内部断路器应采用ABB、施耐德、西门子产品中的任一品牌，但所有一次元器件的品牌必须统一。除特殊说明外，配电柜63A 及以下断路器全部采用瑞士ABB原装进口热插拔、可调相微型断路器，63A 以上开关采用塑壳断路器。 防雷保护装置：内置OBO、DEHN、ABB品牌C 或D 级防雷器件。 输出支路：不少于48路，系统支持不断电进行扩容，所有扩容开关应可自动纳入监控系统。 所有输出开关全部配置菲尼克斯接线端子排，便于接线。 监控模块采用与主电源电路电气隔离的独立模块，能够实现故障时系统不断电热插拔维护。 精密配电列头柜须能监测所有支路电量，精度要求达到1%，需要提供正式国家质量计量认证报告。2） 监控功能监控模块单元必须采用第三代DSP高速数据处理器，数据处理快速。监控显示单元应采用LCD 触摸显示屏，显示屏上应有相应的功能键用来选择各种系统参数、浏览及读取各种系统信息并可现场编辑。 LCD 屏显示要求： 大屏幕中、英文显示； 主路电气参数：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率，电流谐波百分比、负载百分比； 各支路电气参数：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率，电流谐波百分比、负载百分比； 显示所有支路开关状态。 LCD 声光报警功能：主路系统：输入过压、欠压报警、输入频率超限报警、缺相报警等；支路系统：设置两段阈值报警，默认为60，80额定电流。 备用开关管理功能：能够由用户现场在机柜触摸屏上凭密码进行备用开关的启用或禁止等设置，避免备用开关误报警。 通信接口：提供RS232、RS485或SNMP多种智能接口通讯方式和通讯协议，所有配电柜参数信息可全部经过一个智能接口上传,接入环境监控系统中。3）结构要求 金属构件表面除了加工装配面和电镀表面以外，都要进行防锈或喷涂处理。在装配前，对封闭结构的内表面也应有必要喷涂或进行防锈处理，处理质量应符合SSPC 标准。 配电柜尺寸采用国际标准服务器尺寸（800*1000* ），前后网孔门，通孔率大于60%，内部主体骨架应采用环保型覆铝锌板。 前、后门、左右挡板均应可灵活拆卸，能够实现正面、背面、侧面维护。在的前门（配门锁）应能观察到设备运行的状况；正面需有二次防护面板。 内部配线应布局合理、整齐。 颜色应经用户方认可。 在产品制造过程中，应充分考虑本系统之间与其它设备之间的电气与机械接口问题。推荐品牌：KITOZER、开拓者、莱安2.2低压配电柜设备清单要求3.机房电气系统 3.1 电气设计说明1) 机房进线电源采用三相五线制；2) 机房内用电设备供电电源均为三相五线制及单相三线制；3) 机房用电设备设过载保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4) 机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及电缆，敷设镀锌铁线槽、镀锌电线管及金属软管；5) 机房配电设备与消防系统联动。3.2 计算机设备配电系统在设计中，对计算机主机设备供电选用A 级标准。本工程设计：电源配置市电输入采用双路电源输入，设计负荷为350Kw,从机房所在大楼配电机房接出1路专用电缆（进线规格41501100）、从现有楼层配电箱接出1路专用电缆（进线规格470150）入机房总配电柜，同时采用1个自动转换开关进行2路市电转换。机房内设配电柜1台，分二回路供电，一路供给照明、维修系统、空调等用电；另一路经UPS供给服务器及网络设备、应急照明等，UPS供电至每个服务器机柜、操作间的监控台及台式服务器安装位置。机房计算机设备包括计算机主机、服务器、存储设备、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，因此对电源的质量与可靠性的要求最高。 3.3 照明配电系统正常照明配电系统照明配电系统由总配电箱供电。灯具由总配电箱中的断路器、各房间区域安装于墙面上的翘板开关控制。根据实际使用情况及GB50174-93电子计算机机房设计规范规定，在离地面0.8米处，主机房照度大于500LX，辅助机房区照度大于300LX。应急照明配电系统在市电停电后，为保证能做存盘等紧急处理，计算机房及消防通道必须具备应急照明系统。设计考虑机房内设应急照明灯，通道及出口设疏散指示灯。应急照明为三管格栅灯的其中一管，市电故障时自动切换至应急照明电源供电。机房内应急照明的照度不低于30LX，疏散指示灯的照度大于5LX。应急照明电源取UPS电源。除此之外，另配置双头应急灯在市电故障时启动照明，保证在UPS供电的应急照明灯断电后依然能提供应急照明。3.4 消防联动部分当火灾发生时，感烟探测器报警后，火灾控制器发出火警预警声、光报警信号，但此时不启动灭火程序。当同一防护区的感温探测器与感烟探测器同时报警时，控制器发出声光报警信号。在手动或自动启动灭火程序喷淋前，总控制台发出指令，通知人员撤离，并发出联动控制信号，切断机房非消防用电设备的电源供电，如：空调机、排风机、照明、等设备供电电源。上述设备供电与消防系统的联动过程，是采用电源配电柜内相关断路器的分离脱扣作远距离分断，配电柜内相关断路器均装有分离脱扣器和辅助接点。3.5主要设备选型3.5.1配电插座和管线系统市电维修插座及UPS插座采用TCL10A二、三极插座，UPS单相电源插座采用TCL三极16A插座。另每个UPS电源至机柜回路配置突破9位16A PDU 1台。 机柜插座安装在架空活动地板下，配线由总配电柜JAP经镀锌金属线槽（管）引到机房各处。低压配电线全部采用符合国家标准的正规厂家生产的阻燃塑料铜芯电缆电线。照明及辅助插座采用镀锌钢管穿塑铜线，经过镀锌金属线槽（管）敷设到端口。计算机负载配电线路按国标并留有余量。3.5.3 照明灯具选择机房区灯具选KITOZER、开拓者、莱安牌荧光格栅灯（3*36W），尺寸为600*600，与吊顶板相配，达到整齐、美观的效果。灯具光管采用原装长效灯管，与灯盘相配可产生柔和的效果，不会产生眩光，特别适用于计算机房、办公室。灯具选用KITOZER、开拓者、莱安牌三管高效格栅灯3*36W，带电容补偿。3.6、机房电气配电照明清单要求4.3 UPS设备及系统要求4.3.1 UPS的整体技术要求主机房UPS配置采用2（N+1）方式， UPS共配置1台40KVA UPS，电池后备时间为60分钟。配电系统采用交流50HZ， 380V/220V，接地系统采用TN-S方式，零线和地线分开设置。UPS配电系统的供电范围是：计算机设备（主机和附属设备）、通信设备、网络设备、弱电系统设备。市电配电系统的供电范围是：空调设备、普通照明、新风排气设备、维修插座、一般动力等。 交流配电应具备遥测和报警以下内容：交流配电设备遥信：主要开关的开关状态、市电故障；遥测：输入电压、输入电流；设备运行方式为备份冗余工作方式。UPS应具有自动适应负载和抗过载功能；负载发生100的跃变时，输出电压的瞬间变化在2以内，而且在20毫秒内迅速恢复到1。UPS设备标准配置下能够实现50Hz 或60Hz输入任意设置。UPS 设备的输入端、输出端必须具有浪涌滤波器装置。本工程所需之UPS设备均为在线式不间断电源设备。无论外供交流电源中断与否，均应保证向负载提供连续的、质量合格的电源。UPS必须具有自动旁路转换开关，用于UPS设备旁路的与负载接通、分断的开关。同时必须具有手动维护开关，便于日后的维护。UPS设备必须具有自动再启动功能。UPS设备应具有蓄电池管理、监控和自动维护功能；须具有电池充电电压、温度补偿功能。显示、记录和故障诊断UPS设备应具有多种数据接口，便于检索、查询、统计设备当前和历史的运行情况，如输入电压、电流、频率，输出电压、电流、频率，设备运行状态（正常、逆变、旁路），设备故障告警，蓄电池组容量、端电压等；管理软件能够实时地监控UPS 的运行状态、各项电气参数指标，可经过局域网、广域网、干结点、无线通讯方式实施遥控开机或关机等系统控制。UPS设备应具有设备故障的自动诊断功能。当设备发生故障时，应能明确显示故障的部位和发生故障的主要原因。同时，该设备还应具有设备运行情况的记录和统计功能。UPS系统的平均故障修复时间MTTR5分钟。自动保护性能UPS设备应具有完善的自动保护性能，当出现过载，短路，输入及输出过电压、欠电压和频率异常，蓄电池充电过电压，放电欠电压以及其内部发生故障时，应能自动转换和保护，并发出可闻可见告警信号；UPS设备应采用全数字控制技术，具有标准通信接口和通讯协议。4.3.2单台UPS技术指标本工程项目中要求的设备应满足以下技术指标；选用世界知名的厂家生产，应用实践证明可靠性高，功能完善，售后服务周到的产品。且现场并机使用操作简便、均衡性好，双变换在线式。要求UPS标配带输出隔离变压器；整流器采用12脉冲整流器；具有独立的控制系统和中文大屏幕LCD显示屏；必须自带静态旁路和市电维修旁路开关；内置独立的主路输入开关、旁路开关和输出开关。开关要求ABB、施耐德、西门子。设备提供方应提供完整可靠的技术资料，具有相当的技术支持力量。输入特性：输入电压范围：380V，AC，20%输入频率范围：45HZ55HZ输入电流谐波 (THDi): 5% 抗雷击电流冲击能力：可抗击20KA冲击输出特性：输出电压谐波失真：5%(非线性负载)；2%(100%线性负载)输出电压稳定度：1%输出频率：50HZ/60HZ过载能力：不少于150% 1分钟 125% 10分钟模块间均流度 5%模块间环流 1%效率 95%充电特性：自带软件，智能化管理、控制充电。具有标准串行接口，远程监控UPS状态参数；包括输入、输出、电池的电压、电流、功率、频率和温度等。发生故障、达到或超过上、下限设定值时，具有可闻、可见告警、并有记录。4.3.3集中监控系统技术要求供方提供的UPS系统设备，应具备集中监控能力，可选配相应软件和网络管理卡，提供全部的远程监视、控制功能，从而用户能够经过干结点、局域网、广域网和无线移动网络随时监控UPS设备的运行；使UPS能够用直接与以太网和无线移动通讯网连接，利用网上任何一台计算机或特定的移动电话能够经过供应商提供的软件和硬件管理UPS。经过与网络（TCP/IP以太网络）相连的网络管理卡或无线通讯的WING卡，在电池运行状态下安全的关闭1台或多台运行的服务器。设备的集中监控系统应具有良好的人机界面和监控、通讯等功能和较完善的数据采集、监测、控制、记录、统计、查询以及设备的智能管理功能。遥测：输入电压、电流、频率，输出电压、电流、频率、功率和功率因数等信息；遥信：设备当前的工作状态（正常、逆变、旁路等）；设备的故障状态（市电故障、旁路故障、整流器故障、逆变器故障等）；遥控：集中监控系统软件可具有设备的遥控功能，并经过干结点、局域网、广域网或无线通讯网络实现双向互动。告警：当设备发生运行状态不正常或发生故障时，应能立即侦测并可经过干结点、局域网、广域网或无线通讯网络以POO-UP、音频、短消息、电子邮件、网络信使、ICQ方式发出告警信息。4.3.4蓄电池的技术要求：蓄电池应符合通信用阀式密封铅酸蓄电池技术要求和检验方法YD/T7991996的技术要求：蓄电池的设计寿命大于 ；蓄电池的正极、负极端子应便于连接，有明显极性标记；蓄电池浮充充电单体电压为2.27VPC（20）温度补偿系数：2.5mV/。自放电（20）：2%/月UPS推荐品牌：KITOZER、开拓者、莱安蓄电池推荐品牌：KITOZER、开拓者、莱安4.4 UPS电池清单要求：5机房综合布线系统5.1综合布线要求线缆设置：铜缆采用6类非屏蔽双绞线（十字骨架），光缆采用室内OM3多模预端接光缆。配线架设置：铜缆采用1U48口密集型铜缆配线架，光纤采用1U72口MTP光纤配线架。投标方应负责信息中心机房（不包括配线间）内上走线及吊顶内所有弱电桥架、钢导管的设备材料供应、安装敷设。5.2电缆桥架1) 规格：符合设计要求的多种规格。2) 材料：符合CECS31： 钢制电缆桥架工程设计规范要求。3) 表面处理：表面必须进行酸洗、磷化及热镀锌处理，镀锌层厚度50m4) 耐火处理：线槽内侧喷涂防火涂料，厚度满足防火30分钟，附着力1级，外观光滑，不起泡，无裂纹设计与制造：符合CECS 31： 钢制电缆桥架工程设计规范。5) 数量、规格及安装计入机柜部分。6) 机房内上走线桥架采用网格桥架，吊内桥架采用封闭式桥架。推荐品牌：KITOZER、开拓者、莱安5.3钢管1) 规格：符合设计要求的多种规格等。2) 标准：GB/T14823.1-93。3) 材料:套接紧定式钢导管，其管材、连接附件及盒（箱），采用同一金属材料制作。4) 表面处理：内外热镀锌、镀层厚度40m5.4线缆本工程所有线缆均应采用低烟阻燃类型的产品，线缆及模块根据管理需要作颜色区分。5.5机房专用机柜系统本包要求承包商提供的其它设备与材料包含：弱电机房EIA19”标准机柜及其它附件。承包商应为以上工程/设备提供产品化设计、制造/供货、运输、仓储、安装、调试、试运行、保修，并配合业主监造，提交必要的技术文档。所有设备的安装均应满足大楼建筑荷载要求，即：平均荷载不大于1000Kg/m2。EIA19”标准机柜1) EIA19”标准机柜的安装高度为42U，尺寸为600*800* mm、600*1000* mm、800*1000* mm。机柜最大荷载不应小于1000Kg，此时机柜的摆动公差不应大于0.3mm范围。2) 正常工作条件：温度040、相对湿度90%。机柜出厂时，应随机柜带必要的螺丝螺母、机柜加固螺栓、简单维护安装工具、安装手册等。3) 机柜的柜体结构应采用组合式全拼装设计，可拆卸成平板包装，主体框架不得采用焊接方式。柜体材料应采用优质冷轧钢板，并采用锌磷化处理，其厚度应符合机柜结构设计的荷载要求，但至少应满足以下指标：立柱材料厚度：2.0mm其它材料厚度：1.2mm4) 所有板材应进行底层防锈处理，保证机柜长期不生锈。5) 机柜应采用静电喷塑工艺进行表面处理，表面在喷塑前必须进行脱脂、酸洗、磷化处理、静电喷塑和热镀锌处理。喷塑表面应是亚光，色泽均匀。柜体表面涂层的硬度、与基材的结合力、抗冲击力及涂层厚度均应达到BS6497国际标准。6) 机柜静电喷塑表面标准应优于以下指标：附着力：符合GB/T9286-98规定的二级或二级以上标准。硬度：符合GB/T6739-96规定的2H或2H以上标准。耐冲击性：按照GB/T1732-93进行测试，机柜涂层的耐冲击指标应50Kg.cm（正冲经过）。涂层厚度：按照GB/T1768进行测试，机柜涂层厚度应在60m80m之间。机柜表面的平整度不应超过1mm/m2。表面质量目检要求：产品外表面不得有划痕、沾污、针孔、锈斑、不可补救的污迹，漆层的光泽度、颜色均应一致，控制在标准色差板的范围内。机柜表面折角处不能有皱纹、裂纹、毛刺、焊接等痕迹，结合部缝隙不能超过1mm。7) 机柜的外观颜色为国际黑灰色。8) 耐压强度：在上述条件下，架内各导线间以及导线对机柜间的耐压强度，应能承受交流50Hz、1000V电压一分钟无击穿和飞弧现象。9) 绝缘电阻：在温度1823，相对湿度90%时，在任意2个接线端子以及接线端子与机柜间，绝端电阻应大于2M。10) 所有机柜需具有抗震功能，并经过相关认证机构认证。11) 机柜功能要求：弧型波浪高密度六角网孔前门及高密度六角网孔后门，满足机械保护、通风散热、外部观察机器运行状态三方面的使用要求；通风率应达到70%以上；外观设计应高贵典雅，工艺精湛，尺寸精密，极富时代气息; 可方便地安装机柜集中配电单元； 可关闭的上部、下部多处走线通道，底部大走线孔尺寸应可按需调整 ; 高级旋把机柜门锁 ; 顶盖可更换为通风口、走线口或安装风扇。顶盖的前侧边应提供编号牌的安装位置，编号牌应能更换。侧板为速拆卸式加固型侧板，方便设备维修；并提供并柜连接套件，可将多台机柜连接成组使用。在同一机柜内可选择不同的设备安装深度，即提供两段或以上的安装标准角。机柜的底板应设有加固孔，与地面或底座加固，能够根据要求拆除机柜底板。机柜两侧设有固定设备的立柱，立柱和前门之间的净空不小于100mm。机柜内各种电源排及地线排具有标识，而且应加电源防护罩。机柜内设置3块以上的托板，托板的位置能够上下调整。托板的承重不小于50公斤。制造商应在前门印刷业主可能需要的标示文字、图形，印刷方式为丝网印刷。制造商应能提供可安装于机柜的选配件，并提供单独的报价并计入总价。机柜应采用可调整对平的固定脚支撑，除非业主单独要求，不能采用转向轮支撑。机柜应提供前后门锁具，每只锁具配置3把以上的钥匙。5.6机房综合布线清单要求6机房防雷、接地、防静电系统6.1 机房防雷系统1) 投标方应负责所有上述机房的防雷系统的设备材料供应、安装、调试、保修。2) 电源系统要做三级防雷，对机房供配电系统的输入输出总配电柜、弱电机房各分配电箱以及各弱电配线间和各控制中心机房的分配电箱、主要设备进行A、B、C三级防雷。对机房内主要计算机和电子设备设置插座箱，同时插座箱内每一路电源安装C级（第三级）防雷器。3) 弱电机房的各配电箱的电源进线按现行国家标准应采取防雷措施。本包承包商应为每台配电箱提供三相四线进线避雷保护装置并负责安装。其指标应至少满足以下要求： 3级防雷 钳制电压： 450Vac，50Hz 最大泄放电流：100kA 最大响应时间：25ns6.2 机房接地系统1) 投标方应负责所有信息中心机房的接地系统的设备材料供应、安装、调试、保修。2) 本机房工程的接地系统可共用大楼综合接地系统，综合接地接地电阻要求小于1欧姆。3) 投标方须按防雷地与直流工作地等分开设置进行设计与施工，保证雷电不对直流地造成反击，任何时候有一个稳定的可靠的直流地保证信息中心设备安全，工作正常。直流地接地电阻要求小于1欧姆。4) 在各机房、UPS电源室设综合接地端子（接地电阻1欧），机房的交流工作接地、安全保护接地、防雷保护接地、静电接地可共用此端子接地。5) 对信息中心的直流接地必须从大楼共用综合接地极起始端直接引线至弱电主机房直流接地端子（接地电阻1欧），引线为大于35mm2铜芯绝缘导线，中间不能裸露。6.3 防静电系统1) 信息中心机房为更好的保证逻辑电路电位参考点的一致性，提高机房屏蔽、抗干扰能力的能力，应做抗静电干扰接地
