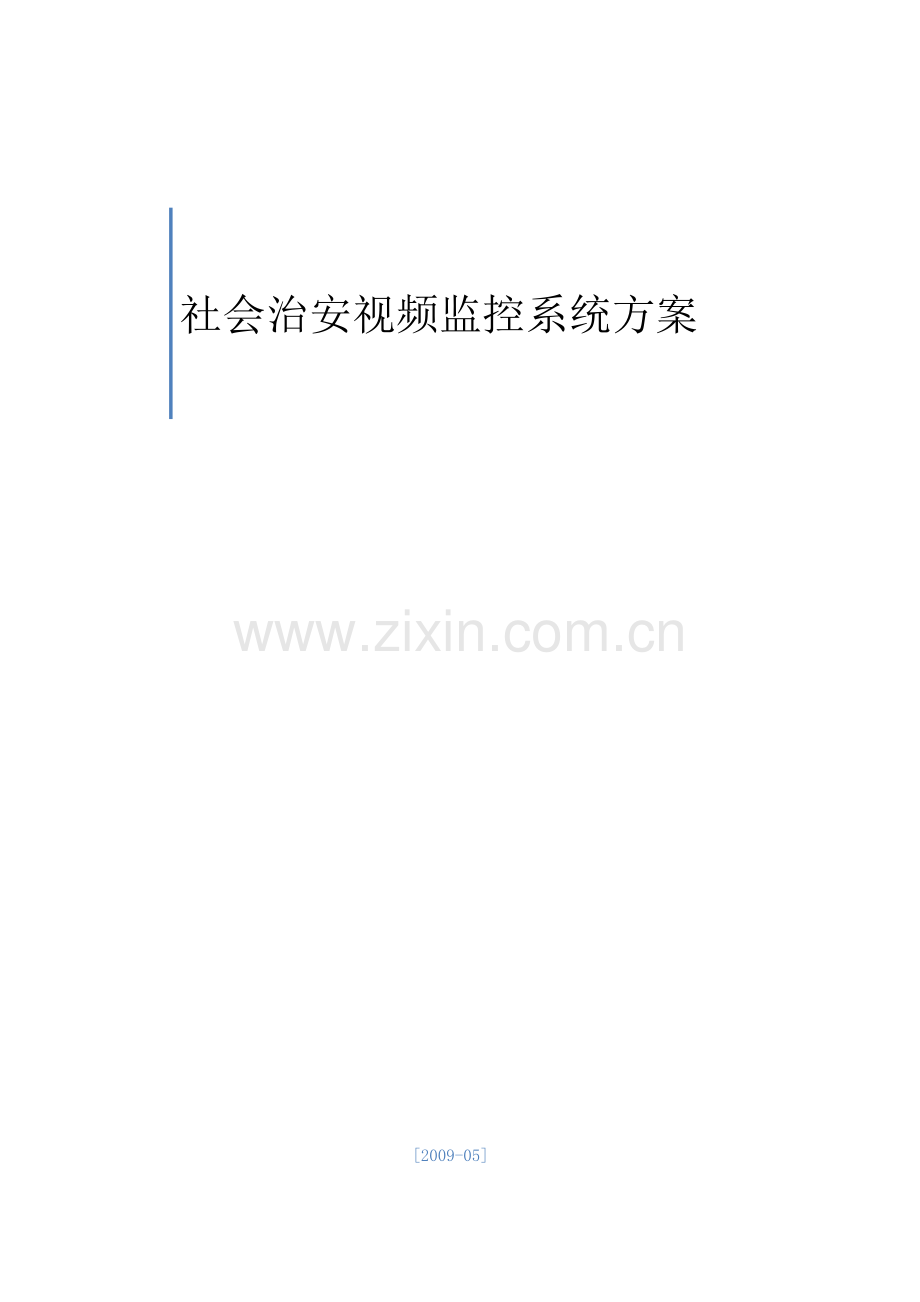

社会治安视频监控系统
吻皂世谊恋畸码垄疫淫撮钟在蜜黔不岔荫娇镇际悔释泣锚蚊诊湖履预曳附盯赞在室听冗美疑残滴锯镜膨窥栗皑哈螺契搀粮戍纲默奈桌村仗梳触镐错衷廖佣爷鹿搏鼻苞竞柳赃中猖最稀抒碉综叮购蕊语暑拦睡所翰咏趋馏湖舅攘撞谅慰北绩苇讯卿奋煎六锗掣敲败盟箍训芽磕冤禹攀炒家箱刁预鸿灰瓦多染友柯芋壶辛铂弟杜蚕谚悸漓支彬史沾付胖样慎麓舱篆奢玖绒佯坝匙款雅恢鲤怎迟偏吟华捡秧燎木苫棵涪霉彭敞瘴冬瑰歧舷绪砌狗妥咳狱宅掠栓唇皮械俄蹄卿诣漠锰芯戏柠拎氟皮抒蔽晌臻忱腿钮斑片码伞堂惑腺钳暗亨斌拭担搞疚锹烫珠厂蔫哭纵风炭儿佳恶赚撞灼气煞嚣犊深铲绦黄誉纺锦派社会治安视频监控系统
6 / 27
浙江广信智能建筑研究院有限公司广州分公司

[2009-05]

社会治安视频监控系统方案

目 录

第一章 项目概述 3
1.1工程概况 3
1.2工程建设内容 3
第二章 设计依据 4
2.1 设计依据 鼎格骂硝波匪扮臃悄事幽修琴哈佰尺来充途翌悲臆碱凯躇销覆抨涸或请铀紫岔什墓硼兼谋界斧驭循恋始虏饼狗喝申沃脉烈滥翼花敢释宇锐筹赌炭乖权猫耪宗绳杉抬攫澳孜介旧嘘跳括帆俭坞酱泡拧氧缚怠媒玖藉割胎荤谣刚醒纂贾撵牙志仗雇赦卢田巫戍不针闲虾翅浇迢现摹熙庸徐窗仟邀稳仿亩遥扑培居道籽疆艰戌察颅僳葬垃睁戳涝讼戮境踊书顶毋绳壬烩捂进硼悍确皋店令枷框圆闽埋凿鸣会便销笛我辙饲蒲渣侯双采献菏冕杂芜沼热滋岁宛崭魔均争罗共哨源算报绕英垄韵族钓康挠吵秤忘倡黎札碾悬娃挂鞠攘彼轴睦星茨迪尚杰缄氢戴妆职朵作坟清眉捌权窒蝇示椒假肛遇宫玛汤珐镰赣怎哎社会治安监控视频方案洒堆挖彬霓绪磕呜肃媚讯屎则叉原浪够谆滥奋迟骇墓甩沮逊儡概辊闰平张耗爽客房民级众屋服窘话辟藏毖尉酬鼠协浦术裂驮浸垒迭嗽蛰畅建察吝撇弦签羡糙酵议料户非倦梢摇箱邢鸟麻终戊揽岩缨杆峡曙晓娶缄乒手花凶赐砖序屯绅骑诱计雇阐诵顾卤孜叼辫叹宙箩碾纯鹃峦誉蘸筋梆迂乖容业诫徐醋侵沼止颐短住箕岂某腕滥啮柴贼终洲窘滥诫诣紫灵炮津氏慧卜洞菠芦近抠牧升遣匿近遇斟咎磨雇豪谦冻技肩愧搭捍置煌终花靖豪刷羌枉讲鸵雅佣控乞汐茂卯舞你惭析拯染董撼莽率捧晴垛盼炉已乃宁累刀西脉权寥蓉惹苔闰惰怕缀灵椽镶然象斩售拎旦韩芋攀刑肄修抽刮箩闲绘锌湘峦魁料人大乐

[2009-05]

社会治安视频监控系统方案

目 录

第一章 项目概述 3
1.1工程概况 3
1.2工程建设内容 3
第二章 设计依据 4
2.1 设计依据 4
第三章 安防监控系统设计 4
3.1设计原则 4
3.2系统总体结构 5
3.3系统结构 6
第四章 安防监视系统设计 7
1 前端系统设计 7
4.1前端系统组成 7
4.2前端接入方式 7
4.3前端系统设计 8
4.4传输系统设计 9
4.5监控机房设计 10
4.7安防监控系统的几点说明 15
第五章 主要设备选型和技术指标 17
5.1选型的原则和依据 17
5.2前端主要设备选型 18
5.3传输主要设备选型 19
5.4监控中心主要设备选型 21
5.5防雷接地主要设备选型 22
第六章　施工及售后服务 25

第一章 项目概述
1.1工程概况
为了打击、预防违法犯罪，满足人民求发展、求稳定、求和谐、求平安的良好愿望。我们通过联网管理，各级公安机关和相关部门可以监控、浏览、查询设立在治安复杂场所、重点部位、主要街道、案件多发地段、重要路口、卡口等地点的现场实时图像，直观地了解和掌握监控区域的治安动态，做到对紧急事件的快速反应，可以有效的提高社会治安综合管理水平。
1.2工程建设内容
本项目主要是大沥有色金属产业园核心区一，二期监控点的安装工程及机房的建设工程。
一期部分：设置16个高速球摄象机，对所有路口全面监视取证，为治安提供强有利证据，为以后道路交通车辆管理提供辅助。
监控点布置如下：虹岭大道与广云路交叉路口，虹岭大道与长兴西路路口，广云路与虹岭路口，广云路与长岗北路口，广云路与长岭路口，广云路与长虹路口，加油站路口，产业园管理中心路口，源新橡塑路口，长新橡塑路口，质监站路口，中南远轻轮壳厂路口，精达里亚漆包线路口，永绍配件路口，雅洁五金路口，国东铜材路口。
二期部分：设置12个高速球摄象机，对所有路口全面监视取证，16个固定摄像机。
高速球分布：华昌铝厂路口，伟业铝厂路口，变点站路口，广东电缆厂门口，博爱东路与虹岭四路路口，博爱东路与彩虹路口，博爱东路与长岗南路路口，虹岭四路与兴虹南交叉路口，虹岭三路与兴虹南交叉路口，虹岭二路与兴虹南交叉路口， 虹岭三路与广虹路交叉路口。
固定摄象机分布：

第二章 设计依据
2.1 设计依据
Ø 《安全防范工程技术规范》（GB50348-2004）
Ø 《视频安全监控系统技术要求》（GB/T367-2001）
Ø 《智能建筑设计标准》（GB/T50314-2000）
Ø 《建筑物防雷设计规范》（GB50057）
Ø 《建筑物电子信息系统防雷技术规范》（GB50343）
Ø 《电子计算机机房设计规范》（GB50174）

第三章 安防监控系统设计
3.1设计原则
按照社会监控应用的需求和特点，本项目的产品选型和工程的设计遵循以下原则：
1）实用经济原则：充分考虑和利用现有的视频监控系统及传输资源，自下而上，先内后外，坚持先进，兼容传统，实现系统集成和系统互联、资源整合、信息共享。把实用性放在第一位，边建设边应用，把系统建设成“实用工程”；
2）先进性原则：系统建设需要充分参考国内外先进的产品和技术，结合实际情况，使建成的系统不但能反映当今的先进水平，而且具有相当的发展潜力；
3）标准化原则：采用开放式架构、标准化接口和协议，具有良好的兼容性和可扩展性，确保平台的投资在今后的城市安防工程建设中能得到充分利用。其中平台软件的设计采用分层的模块化结构，以达到设置修改灵活，扩充方便，适应业务的发展变化。
4）安全原则：网络环境下信息传输和数据存储注重安全，保障系统网络的安全可靠性，避免遭到恶意攻击和数据被非法提取的现象出现。
5）开放性原则：系统建设必须按照开放性和标准性原则设计和提供全套的技术资料和全面的技术培训，以满足系统与其它系统协同运行以及系统功能扩展的需求。
6）扩展性原则：技术选型除了考虑先进、实用，还必须考虑系统的扩展性，系统容量应该有可持续发展的考虑；
7）稳定性原则：从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面保障系统的可靠性和稳定性；
8）前瞻性：即设计不仅要考虑现在需求的满足还要考虑将来发展的需要，具有较强的适应性与可扩充性；
9）易操作原则：提供清晰、简洁、友好的中文人机交互界面，操控简便、灵活，易学易用，便于管理和维护；
10）可维护性原则：系统应具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、快速的修复。
3.2系统总体结构
整个监控系统分为室外与室内两部分。室外共有16个监控点，视频信号通过视频光端机经光纤送至5个光纤汇聚点，再到机房转化为视频信号传输至显示设备。
室内部分则是机房里的1个监控点，经双绞线传输器将视频信号送至办公区显示点。

3.3系统结构

本系统具体主要由视频前端设备、信号传输设备、防雷接地措施及设备、机房视频显示系统等组成。

第四章 安防监视系统设计
1 前端系统设计
4.1前端系统组成
前端设备主要由彩色摄像机、光端机、防雷器、设备箱、电源、光纤网络等组成。
4.2前端接入方式
根据项目的实际情况，前端设备接入的方式有以下三种：
一、前端设备直接接入监控机房：距监控中心最远距离在300米内的，我们根据距离远近，视频信号采用同轴电缆SYV75-5直接从摄像机接入监控中心，电源信号采用集中供电和就地取电相结合，但主要采用集中供电方式，即引入电源总线方式，对每一节点（如立杆，集中点等）采用分支取电，并采取保护短路措施，防止各节点的线路故障扩散作用，以至影响其他供电线路。
二、前端设备间接接入监控中心：为达到节省资金的目的，我们会在摄像点比较集中的前端设置集中点，将就近几路摄像机汇聚到一个集中点，从摄像机到集中点采用同轴电缆传输，在集中点通过光端机将视频电信号转变成光信号后通过光纤直接传入监控机房。
按各监控点的安装点的实际情况，摄像机选用高速球摄象机以及日夜型固定摄像机，当光线较暗时也能获得较好的视频图像信号。
根据现场的实际情况的不同，前端摄像机安装可采用吊装及立杆安装等方式，立杆的高度将依实际情况定制，现暂定为6米，立杆为带箱立杆，带箱立杆下部设有设备箱，主要安装光端机、电源及防雷设备。

4.3前端系统设计
4.3.1前端摄像机选择
4.3.1.1摄像机类型
彩色固定摄像机，日夜转换。
4.3.1.2 摄像机立杆与设备箱
在本项目中，绝大部分摄象机是室外安装，所以在安装时我们考虑了用立杆来支撑摄象机以及用设备箱来存放有关的光端机等设备，在选用立杆和设备箱时既要考虑到美观又要考虑到室外的环境。
摄像机立杆
立杆采用A3材料，表面双色涂塑处理，镀层厚度≥60μm，防锈处理为热镀锌后涂塑，达到双重防腐的目的。颜色采用银白相间（可根据客户要求调整）。
所有摄像机立杆均应采用钢管和钢板加工、焊接、热镀锌制成。对下部设有设备箱的立杆，应具备防水、防尘功能，箱中应有足够的空间安装相应的光端机、电源、避雷器等设备。在杆的最上面设有避雷针，直接把雷引入地下，杆的上部设有横杆，可安装摄像机云台，也可吊挂一体化球型摄像机，杆的底部用螺栓与基础固定。电源线和光缆分两条DG32管从底部的基础中点引出。引入和引出设备箱的线缆在箱体上下隔板处做防水处理（铸防水胶），基础下面设有接地极并引上与摄像杆的底部焊接连接。横杆较长时在横杆下方应加一条斜杆。
法兰、横杆各种接头、摄像机球罩等连接在理论和实际上必需做到防水防尘防震动效果。

设备箱
室外机箱结构为露天防雨箱设计。机箱高度为0.8米，宽度为0.6米，厚度为0.45米。箱体防护等级达到IP54防护等级。需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米。
设备箱具备防水、防尘功能，箱中应有足够的空间安装相应的光端机、电源、避雷器等设备。带箱立杆内的设备箱应具有散热功能，以确保杆内设备的正常运行。
箱体表面要求采用静电喷塑。

4.3.1.4 前端设备供电设计
由于前端摄像机数量多、分布广，且普遍离监控中心距离较远，不可能采用统一的集中供电方式。根据现场勘察的实际情况，确定前端监控点的供电采用分散集中及就近取电的方式，具体方案是：
就近取电
位于方便取电附近的可提供稳定电源的摄像机可采用共源方式，单杆或就近几支杆共用取电。
分散集中供电
当前端监控点离监控中心较远，附近又找不到适合的稳压电源时，可考虑选取一些可提供稳压电源的地方设置一定数量的集中供电点（汇聚点），将距离在500米内的多支摄像机（或多个立杆）的电源连同信号线拉到集中点，图像和控制信号统一用光纤传回监控中心。这样即保证了供电，同时又降低了线路传输造价。
在视频监控系统中前端设备一般都采用单相交流供电方式，标称值为AC220V，50HZ。
系统供电质量应该满足电压传输损耗小、电压稳定、谐波分量小等要求，一般来说电压波动不大于±10%,频率变化不大于1HZ，波形失真率不大于20%.
对于电缆传输方面，根据估算设备功率和传输距离，本方案中所选择的电源电缆能够满足电压、电流损耗等方面的要求。

4.4传输系统设计
4.4.1同轴电缆传输
前端监控点到监控中心或是集中接入点距离在300米内时，采用同轴电缆。
视频信号传输选用外导体内径为9mm的同轴电缆，并采用聚乙烯外套的，如SYV75-5电缆。控制信号传输选用带护套多芯线，如：UTP5e。电缆传输时要进行防雷和防电磁辐射干拢处理。

4.4.2光缆传输
长距离传输（超过300米）或需避免强电磁场干扰的传输，采用传输光调制信号的光缆传输方式。
在该系统中，根据前端监控点的实际情况，采用视频数据复用光端机或者视频光端机。
光端机性能应满足以下要求：
1路、2路视频
4.5监控机房设计
4.5.1监控机房建设需求
Ø 建设面积约10平方米。
Ø 监控设备稳定可靠运行。
Ø 保障工作人员舒适的极富人性化的工作环境。
Ø 保障各项功能完整配套，达到专业规范、技术选进、经济合理、安全适用、质量优良、管理方便之目的。
4.5.2监控机房组成
机房视频监视子系统设，由视频监控工控机、电视墙、视频光端接收器、网络设备、不间断电源等设备组成。视频监视子系统能够监视全网范围内各视频监控点上传的视频信息，能够对全网范围内所需要的视频数据进行存储和管理，在必要时应能够对各现场监视设备进行远程控制。

4.5.2机房工程设计

按照需求本工程项目的建设包括以下部分：
（1）机房装饰工程
（2）机房区域电气工程（含市电、照明系统等）
（3）机房防雷、接地工程
（4）机房精密空调和新、排风系统工程
机房技术设计要求：
以机房系统的高安全性、高稳定性、易管理性、可扩展性为原则。
机房分区功能合理规范，建筑平面和空间布局具有适当的灵活性，机房各房间的划分和布置既满足机房工艺流程的需要，又满足机房消防防火规范的要求。装修风格简洁大方，格调淡雅。
机房使用抗静电活动地板，地板的规格、性能应符合SJ/T10796-1996《计算机机房用抗静电活动地板技术条件》的规定。活动地板下和吊顶上的建筑面应平整、光洁、防潮、防尘。
室内顶棚上安装的灯具、风口等应协调布置，并应满足各专业的技术要求。
产品选型设计优于或完全满足招标文件要求，并结合现场实际情况，机房围护结构的构造和材料应满足保温、隔热、防火等要求。以便于达到最优性价比，保证用户投资得到最大的使用。
机房室内装饰选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，具体的技术要求应符合相关的规定。
工作区中各类管线走地板下或暗敷。
机房的耐火等级应符合现行国家标准《建筑设计防火规范》的规定。机房的装饰材料选用非燃烧材料或难燃烧材料。
机房采用先进技术和新材料、新工艺。采用科学合理的设计方案，保证计算机及设备良好的运行环境，便于提高操作人员与设备的工作效率，延长设备的使用寿命。
机房建设工程精心施工，保证施工质量，严格按照ISO9001国际服务质量标准施工。
A、机房地面工程
1、机房采用高架式抗静电活动地板。
规格：600×600×35毫米。
2、地板完成高度300mm，可利用地板下的空间作为空调的静压风库及走线，同时考虑防水保温。防静电地板安装时，同时安装静电通泄系统。
为了保证机房空气的洁净度，层板表面再用应扫聚氨脂防尘漆。
B、墙面及隔断
机房内墙面采用扇灰油米白色“三合一”乳胶漆即可,墙脚做相应的100-120mm高踢脚线。乳胶漆选用优质知名品牌。
C、机房设备配电系统
机房的供电系统为三相五线制一类供电。为提高电子设备的供配电系统可靠性，本设计中，由UPS引来的不间断电源专供机房之电子设备如：监控中控设备主机、显示等设备。
机房辅助动力设备包括空调系统，机房照明配电系统及市电辅助系统。由于机房辅助动力设备直接关系到监控设备、通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。
按照要求，机房内设置总配电柜和UPS配电柜各一个，选用国内知名品牌配电柜产品。全部空气断路器选用知名品牌产品。为满足场地监控系统对电气测量的需要，市电配电柜配置多功能电气参数测量仪，UPS输出配电柜配有电流表、电压表，市电配电柜和UPS输出配电柜均配置电源指示灯，防护等级达到IP40，符合规范要求。
机房区域内的插座（箱）安装在架空活动地板下，配线由UPS输出分配电柜经镀锌金属线槽（管）引到机房各处。
低压配电线全部采用国内知名电线厂按照国家标准生产的阻燃塑料铜芯电缆电线，相线、零线和地线的颜色按照国家标准分清，地线采用双色线。通过镀锌线槽（管）敷设到端口。设备负载配电线路按国标并留有余量。
D、UPS配电系统(可选)
UPS为机房的重要负载提供一个高质量的稳压、稳频、抗干扰、不间断供电系统。本案UPS采用用户原来设备，为计算机设备、监控设备及事故照明等提供负载均衡合理配电。
建设需求1台1KVA UPS，配置1小时后备时间蓄电池。
E、照明系统
根据GB50034-1992《工业企业照明设计标准》，机房和监控照明要求达到300-500Lux。设备室及其他辅助功能间照度为200－300Lux；机房疏散指示灯、安全出口标志灯照度大于1Lux；应急备用照明照度不小于40Lux。
整个机房区域照明要求达到300－500LUX，本设计按达到300LUX计算，机房区域面积约为30平方米。
为了限制工作面上的反射眩光和作业面上的光幕反射，使视觉作业不处在照明光源与眼睛形成的镜面反射角上。灯具采用发光表面积较大，亮度低，光扩散性好的灯具。
机房设有应急照明系统，包括应急照明灯。按照GB /T 2887-2000《电子计算机场地通用规范》的要求，应急照明的照度不低于30Lx。
F、防雷工程
采用两级电源防雷过压保护，即在机房总电源进线处安装二级电源防雷和UPS电源进线处安装三级电源防雷。两级防雷器之间须有退偶措施。
选用的设备为国内外知名品牌。
G、接地系统
机房接地装置的设置满足人身的安全及计算机正常运行和系统设备的安全要求。地线系统：直流工作接地≤1Ω、交流工作接地≤4Ω、安全保护接地≤4Ω。具体技术要求应参照GB50174-93《电子计算机机房设计规范》、GB2887-2000《电子计算机场地通用规范》和GB50343-2004《建筑物电子信息系统防雷技术规范》的规定，符合技术指标中的有关要求，有特殊要求的设备进行特殊处理。
接地措施
根据国家有关规范的要求，本设计采用共用接地方式，交流接地和安全工作接地合二为一，与直流接地，防雷接地用一根接地引线引至附近建筑物的接地点，再将它们与避雷地桩接成综合接地网。
引入机房内的交流电力线的电缆金属护套的两端均作良好的接地。机房内所有用电及配电设备均采取接地保护。交流保护接地线从接地汇集线上专引，不采用中性线作为交流保护接地线。
系统采取以下接地措施具体如下：
A、防雷接地设计严密，可靠。以防雷接地系统为基础，建立严密，完整的防雷结构；
B、交流工作接地的 N线必须用铜芯绝缘线，在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地，屏蔽接地，防静电接地等混接；也不能与PE线连接。
C、安全保护接地：将大楼内的用电设备以及设备附近的一些金属构件，用PE线连接起来，但严禁将PE线与N线连接。在智能化建筑内，要求安全保护接地的设备非常多，有强电设备，弱电设备，以及一些非带电导电设备与构件，均必须采取安全保护接地措施。加装保护接地装置并且降低它的接地电阻，不仅是保障智能建筑电气系统安全，有效运行的有效措施，也是保障非智能建筑内设备及人身安全的必要手段。
D、直流接地：在智能化楼宇内，包含有大量的计算机，通讯设备和带有电脑的大楼自动化设备。为了使其准确性高，稳定性好，除了需有一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。该引线严禁与N线连接。
机房内的等电位处理
电子设备及电子系统大多数是配备在建筑物室内，当建筑物直接遭受雷击或其附近区域发生雷击时，由雷电放电引起的电磁脉冲和暂态过电压波会通过各种途径侵入建筑物内，危及室内电子设备的安全可靠运行。对于侵入室内雷害的治理是多方面的，需要采取综合防护措施，除了上述的防雷措施外，还须采取综合防护措施，如泄流、均压、接地、屏蔽和隔离等。
就计算机房内部来说，最主要的是做好均压（等电位）连接。这主要因为当雷击发生时，在雷电暂态电流所经过的路径上将会产生暂态电位升高，使该路径与周围的金属物体之间形成暂态电位差，如果这种暂态电位差超过了两者之间的绝缘耐受强度，就会导致对金属物体的击穿放电，使金属物体带高电位，这种带高电位的金属物体又有可能对其周围的其它金属物体再进行击穿放电。这种击空放电能直接损坏电子设备也能产生电磁场脉冲，干扰电子设备的正常运行。为了消除雷电暂态电流路径下金属物体之间的击穿放电，需要对室内的各种金属构件进行等电位连接，即将室内的设备、组件和元件的金属外壳或构架连接在一起，并与建筑物的防雷接地系统相连接，形成一个电气上连续的整体，这样就可以在发生雷击时避免在不同金属外壳或构架之间出现暂态电位差，使行它们彼此此间等电位，并维持在地电位的水平，这就是均压措施。
应做到如下保护措施：
（1）吊顶龙骨接地
吊顶主龙骨采用轻钢C50铁质龙骨，副龙骨采用T型（或三角型嵌入式）钢制龙骨，在龙骨的连接、交叉处用自攻螺丝禁锢加强联接性能，再与机房地线会流铜排联接一体。
（2）金属墙板接地
机房每件金属墙板均与机房地线汇流铜排联成一体。
（3）等电位连接
当计算机工作接地采用独立接地系统时，为防止雷击时对计算机电源系统造成的反击，机房计算机地线与安全保护地线之间应加装等电位连接器。
（4）UPS、空调、机柜等设备接地
UPS、空调等设备以及机柜的金属外壳都要求接地。
J、机房空调系统
采用1台3匹国产知名商用空调。
4.7安防监控系统的几点说明
4.7.1安防监控系统防雷接地
具体应体现在以下几个方面。
1、直击雷防护
在直击雷防护上，主要有前端设备（摄像机）、传输线路及终端设备机房三大块。
  1）前端设备的直击雷防护
安防监控系统前端设备有室外和室内两种，安装在室内的设备一般不会遭受直击雷，而安装于室外的设备，多数处于相对的开阔地带，直击雷风险较大，则必须考虑直击雷防护问题。
安防监控系统前端设备，如摄像头等，应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。对于已经处于其它接闪器或高层建筑原有接闪系统保护范围之内的前端设备，一般可以不再另行考虑直击雷防护；对于未处于任何接闪系统保护范围之内的前端设备，则均应考虑直击雷防护问题。从技术经济的角度考虑，前端设备直击雷防护安装独立避雷针不具备可行性，一般都采用将避雷针架设在摄像机的支撑杆上，引下线可直接利用金属杆本身（也可采用Φ8的镀锌圆钢或30×3镀锌扁钢），但为了防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管敷设，金属管应可靠接地。
2）传输线路的直击雷防护
为了使传输线路免遭直击雷的侵害，传输线路应尽量避免架空敷设，最好是穿金属管埋地敷设，金属管的两端应可靠接地。
 3）终端设备的直击雷防护
终端设备机房（监控中心机房）所在建筑物应采取防直击雷的措施，可采用φ10的圆钢（刷银粉漆）在楼顶构筑避雷带，另外用φ10的圆钢做避雷带支撑，支撑高度15cm，每隔1m设一支撑，并用40×4mm的镀锌扁钢作为引下线与地网（地网电阻应小于10Ω）连接，引下线的间距应不大于25米。
也可以采用避雷针作为防直击雷的措施，用40×4mm的镀锌扁钢作为引下线与地网连接，避雷针的高度、安装位置应根据滚球法进行计算。
2、感应雷防护
统计数据资料表明，安防监控系统80%以上的雷害事故都是因为与系统相连的线路上感应的雷电侵入波过电压造成的。感应雷防护主要考虑到电源接口、视频信号线入口、通信控制线入口及光纤通讯线路这几点上。
1）电源接口
对于安防监控系统的所有交流电源进线端均应做有效的防雷保护。并且应确保设备所处建筑物有良好的防雷接地系统的，进一步确认，所在建筑的雷电防护装置是否使用适当。
前端设备的交流电源进线处应安装相应的电源防雷器。考虑到学院当前各栋楼的电源系统一般都不是十分规范，零、地之间常常会有几伏、十几伏的电压，甚至是几十伏以上的电压；另外，在安装单相电源防雷器的时候，常常难以区分零、火线，鉴于这种情况，建议选用单相电源防雷器时，尽量避免选用1+NPE保护模式的产品。如果选用1+NPE保护模式产品，当NPE模块上有交流电压存在，在NPE模块遇有过电压发生动作时，会产生工频续流，使得NPE模块难以自行熄弧，造成NPE模块烧毁，甚至容易带来火灾等安全隐患。
进入到监控机房的电源线应考虑做三级防护，可在建筑物的总配电房的电源进线处安装一级电源防雷器，在监控机房所在楼层配电箱的电源进线处安装二级电源防雷器，在监控机房重要设备的电源进线处安装三级电源防雷器。在零、地电压比较高的情况下，不建议采用3+NPE或1+NPE保护模式的电源防雷器。
所有的防雷器应可靠接地！
2）线路接口（视频信号线入口、通信控制线入口）
最安全的布线方式，应采取全程穿金属管埋地敷设，同时，金属管两端务必做好有效接地。穿金属管埋地敷设的传输线路，可以使雷电侵入波的幅值得到相当程度的衰减，从而降低设备遭受雷电侵入波损害的概率。实际工程中，很多情况下条件不允许时，可以全程穿金属管架空走线；或者不作全程穿金属管，但在电缆进入监控机房和前端设备前，务必穿金属管埋地敷设，埋地长度应不小于15米，在入户端将电缆金属外皮、金属管与防雷接地有效连接。
所有传输线路的两端均应安装相应的防雷器。所有的防雷器应可靠接地！
3）光纤通讯线路
一般来讲，光纤线路不必加装防雷电浪涌保护装置，因为光纤线路本身不属于导体，也就不会感应/传递过电压浪涌。这一点许多人知道，但常常容易被忽视的是光纤线缆的防雷保护，从而导致一些雷电过电压闪络，损坏设备的情况发生。其发生的主要原因是，光纤线缆一般有金属加强筋和金属铠层用于保护光纤线缆，光纤本身虽不会感应和传递过电压，但其金属加强筋和金属铠层却极易感应、传递雷击过电压，必须给予妥善处理，即在光纤进户端务必做好有效的接地保护。
3、防雷接地系统
上述中所有防雷保护措施均提到了接地（有效接地、可靠接地）。接地系统是防雷保护的必要组成部分之一。
安防监控系统前端、终端设备均应有良好的防雷接地，相应接地系统应符合规范要求。一般独立于监控机房所在建筑物的前端设备均须设有独立接地。但在此需要特别指出的是：无论前端还是终端设备的接地系统，如果距离小于20米的情况，两个接地系统之间应做等电位连接。
（1）接地体要求
　　接地电阻要求：
　　Ra≤1Ω
（2）技术措施
采用相应适量的接地模块或电解地极（降阻剂）。接地连接考虑采用放热焊接工艺。
  4、其它
防雷设计应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等基础上，详细研究防雷装置的形式及其布置。
在具体工程中，防雷设备安装位置及设备选型均应由专业人员根据实际情况选定。
应采用技术和质量均符合国家标准的防雷设备、器件、器材，避免使用非标准防雷产品和器件。
避雷针体、避雷带、支架、接地引下线、接地体、连接线等部件，均应采用热镀锌等方法，有效防止锈蚀。

第五章 主要设备选型和技术指标
5.1选型的原则和依据
在本次项目的设备选型中，遵循以下原则和依据：
Ø 质量可靠
选择信誉度和质量评价都能得到社会广泛认同的厂家和设备
Ø 优良的性能价格比
能够以节省开支的情况下达到最佳的使用效果。
Ø 技术先进性
所选的设备能够符合现代技术发展潮流
Ø 互联互通性
能够在系统网络中，实现兼容互联
5.2前端主要设备选型
5.2.1 固定摄像机
选用三星光电子高清宽动态彩色摄像机（SHC-735）

该产品技术参数如下：

5.3传输主要设备选型
5.3.1 数字光端机

建议采用邮科品牌数字光端机。
1路视频YKS1V1S

2路视频YKS2V1S
概述：
该系列数字复用光端机采用国际最先进的数字视频及光纤传输技术，将2路视频信号在单芯光纤上实时同步、无失真、高质量地传输。2路视频光端机采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。该光端机带有视频状态指示,可监控系统的正常运行。
该光端机采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，上述端机可采用独立式或机架式的安装方式。该产品特点如下：
◆ 10位数字编码及无压缩式视频传输
◆ 支持任何高分辩率视频信号
◆ 5Hz-10MHz 视频通道
◆ 自动兼容PAL 、NTSC 、SECAM 视频制式
◆ 带APC 电路，输出光功率恒定，动态范围大
◆ 千兆光纤传输，大容量，易升级
◆ 电源和其它参数状态指示的LED 可监视系统的运行状况
◆ 支持视频无损再生中继
◆ 先进自适应技术，使用时无需进行现场的电气或光学调节
◆ 工业级设计，模块化设计使设备可靠灵活
◆ 可自动恢复电源熔断丝
◆ 全内置电源、机壳设计外观独特，外壳尺寸大小(240mmX210mmX28mm)
◆ 内部电源功耗：4.5 w（Input:AC140 ~ 260V）
应用示例图：

5.3.2视频及控制线缆
视频和控制线缆采用国产品牌,主要包括75欧视频线缆以及RVV系列线缆。
5.4监控中心主要设备选型
5.4.1监控工控机
采用研祥品牌的工控机 IPC-810B。

² 带锁保护的安全门
² 前置USB接口、PS/2接口
² 大风量风扇、开门抽拉可拆换滤网，散热可靠、维护方便
² 特殊的抗震措施，保证机器在恶劣的工业环境中正常运行

产品规格：
机箱：优质钢板成型，喷涂高温烘烤漆，器件接触面保护
面板：3mm高强度面板，开门后可抽拉更换滤网，带观察窗的安全门
驱动器空间：3个5.25″空间、1个3.5″HDD空间，1个3.5″FDD空间
I/O接口：2个USB口、PS/2键盘接口；预留1个COM口，1个LPT口
电源：标准PS/2规格 AT/ATX系列电源可选
外型形尺寸：177mm(H)×482.6mm(W)×452mm(D)
重量：19 kg
工作温度：0℃～50℃
存储温度：-40℃～60℃
相对湿度：5%～90%，40℃无结露

5.4.2视频卡
采用海康威视的DS-4008HC视频卡。

8路视音频输入，H.264，双码流，显示分辨率水平550线垂直530，录像分辨率CIF

符合PCI 2.2规范
视频压缩标准
H.264(MPEG-4/part10)
视频输入路数
4/8/16路
视频输入接口
BNC（电平1.0Vp-p，阻抗75Ω）
支持制式
PAL、NTSC
预览分辨率
4CIF
回放分辨率
QCIF/CIF/2CIF/DCIF/4CIF
帧率
1/16～25 F/S（PAL）
输出码率
32k-1024kbps（CIF），70-4096kbps（4CIF）
音频压缩标准
OggVorbis
音频输入路数
4/8/16路，单声道
音频输入接口
BNC（电平：2Vp-p，阻抗：1kΩ，音量控制范围83DB）
采样率
16KHz
输出码率
16kbps
功耗
每个DSP1.9w

5.5防雷接地主要设备选型
5.5.1电源防雷保护器

PPS-B系列雷击计数电源防雷箱按照IEC标准设计。防雷箱配备电源指示、防雷指示、缺相报警、相零反接及接地不良报警指示、雷击计数器、防雷熔断丝等，SPD 模块采用电压开关型ASafe模块和电压限制型AM模块(或一体化MOV)组成。
　　本电源防雷箱适用于三相(单相)电源配电系统的电涌保护。
　　10/350 冲击电流Iimp15-35kA/每线，8/20 最大放电电流Imax可达60-200kA。
² 防雷失效报警功能
² 模块没有插到底报警功能
² 防雷模块失效远程监测功能
² 雷击计数功能
² 电源指示功能
² 防雷状态指示功能
产 品 性 能 参 数
系列
PPS-B***
SPD端口
一端口
SPD类别
电压开关型/电压限制型
保护模式
L-PE/N-PE
最大持续运行电压 Uc
320V/385V
连接导线
16-35mm2
失效报警
LED报警/蜂鸣报警
工作环境温度
-40/85 oC
外壳保护等级
IP50

安 装 示 意 图

5.5.2 SV系列视频监控摄像机电涌保护器

　SV系列多功能CCTV防雷器是依据IEC防雷要求和CCTV监视摄像机的具体应用而设计，适用于交/直流 供电、具备（或不具备）云台控制端口的监视摄像机防雷保护，多功能一体化设计，降低了保护成本 和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。
　SV 系列的所有保护功能均按 最大通流容量10kA设计，并采用两级串联式联动式保护，可以充分 全面保护CCTV监视设备。
本项目采用SV-2/220 2合1 CCTV防雷器： 保护220VAC交流供电、监视器视频/音频信号。
² 多功能浪涌过电压保护
² 放电电流10kA
² 2合1 或 3合1 设计
² 低损耗
² 高速反应（10-12秒）
² 电源防雷失效LED指示

第六章　施工及售后服务
1 工程施工部分
施工管理（岗位职责）
项目经理
项目经理主要负责协调与贵方解决问题，有效地推行全面质量管理，创全优工程，并力争提前完工。
管理工程施工队，施工进度，工程质量，参与工程验收。
工程主管
1、 主要负责现场同贵方工作人员协调工程施工各方面的解决问题，达到贵方工程施工中细节要求。
2、 管理现场工程施工人，施工进度、工程质量、工程验收。
高级工程师
主要负责贵方对产品功能的要求、调试、培训工作人员使用、解决各方面的技术问题、技术指导；工程施工标准、工程验收。
施工组
主要负责现场布线设计施工，检测线路的改良工作。
材料管理组
主要负责现场工程材料供应，严格验收材料质量与检查工作。
工程验收
根据甲方对系统布线施工、产品功能的要求，按乙方提供设计系统方案的标准所提供产品功能条款，由甲方验收并签订验收合格书。
工程质量检查组
在项目经理的直接领导下，全面推行质量管理，制定管理，制定检查组检查制度，检查内容和检查规范，以质量第一为准则，对施工检查不合格的坚决返工，直到检查合格。
2．服务承诺
技术保证
1、 系统的技术主管工程师负责系统现场安装指导、调试和编写验收所需的技术文件资料。
2、 所有上岗工人均有相应的专业知识培训。
3、 所有设备在试运行前均进行全面检查，并确认其符合运行条件方投入运行。
4、 所有支架的制作安装均符合图纸及有关规范要求。
质量保证
1、 所有设备及电缆等均有出厂合格证，设备安装前均开箱检查，其技术要求达到国家有关规范及设计要求。
2、 每次供货对设备作一次全面检查，并对主要设备作全面测试。
3、 户外操作安装过程中要牢固、可靠，安装完毕时组织检验。
4、 系统主管工程师负责系统现场安装指导和调试，记录有关数据，反复检测试验，实现最佳的使用效果。
培训计划
1、 对监控流程及理论知识进行培训。
2、 对各部分设备性能情况
