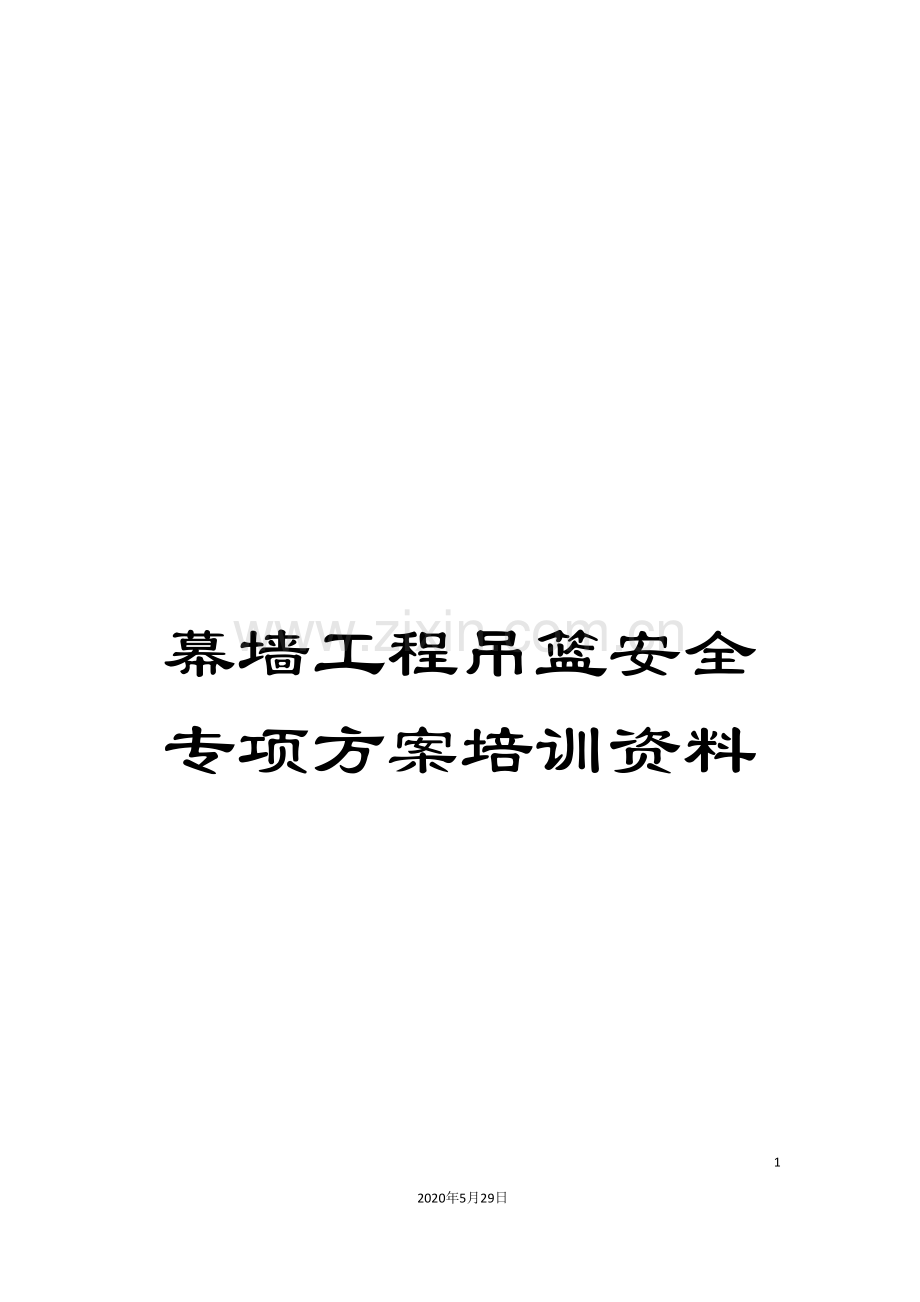

幕墙工程吊篮安全专项方案培训资料.doc

幕墙工程吊篮安全专项方案培训资料612020年5月29日文档仅供参考中电迪富大厦裙楼幕墙工程吊篮安全施工方案 编制人: 审核人: 审批人: 深圳市科源建设集团有限公司二零一七年四月目 录第一章 编制说明及依据4一、编制说明4二、编制依据4第二章 方案简述5一、工程概况:5二、吊篮布置方式:5三、吊篮进场前准备工作7第三章 电动吊篮部件参数及安装标准8一、吊篮主要组成部件参数8二、吊篮安装标准12第四章 吊篮架设及拆卸工艺14一、吊篮的组装时的安全防护措施14二、吊篮的组装工艺14三、吊篮的拆卸工艺17第五章 吊篮安全操作规程18第六章 吊篮施工人员守则19第七章 吊篮操作使用20一、吊篮的调试检查20二、吊篮的操作方式20三、吊篮施工操作要点21四、吊篮操作的人员安排21第八章 安全防护措施22一、参数信息22二、计算书:23三、吊篮最不利情况下钢丝绳验算28四、强化操作人员安全教育29五、作业外围防护措施29六、吊篮日常维护29七、组织保障29八、技术措施30九、应急救援预案33十、监测监控38第九章 季节性施工措施40第十章 吊篮培训41一、吊篮培训内容41附件一吊篮日常检查项目与内容附件二培训记录表第一章 编制说明及依据一、编制说明1、电动吊篮施工具有以下特点: a、安全:工作钢丝绳、安全钢丝绳,独立安全麻绳(含防堕器、安全带)三保险,相对外墙脚手架安全性要好。 b、移动方便:作业面可随时移动。 c、施工效果直观:敞开式施工,随时修补清理。 d、节省施工费用:安装省时、退租方便,按施工进度承租、退租,可节省租赁费。根据需要确定租赁数,根据施工人数租赁,比满堂架节省费用。比使用脚手架施工节省工期。二、编制依据1深圳市中电迪富大厦幕墙工程图纸;2建筑工程施工安全操作规程;3、安全施工专项方案4、施工组织设计5GB 19155- 6JGJ46- 7JGJ80- 8JB/T 11699- 9DB34/T 1720- 10GB24543- 11GB/T 5976- 12GB50009- 13建质【 】87号文件14JGJ/T 77- 15深建规 15号第二章 方案简述一、工程概况:项目单位名称工程名称中电迪富大厦幕墙工程工程地点深圳市福田区振华路与华发路交汇处建设单位(发包人)中国中电国际信息服务有限公司设计单位深圳市建筑设计研究总院有限公司监理单位深圳市中侨物业工程监理有限公司总承包单位中国华西企业有限公司施工单位深圳市科源建设集团有限公司工程概述:项目为一幢31层高的办公楼,总建筑面积为58191.16平方米。幕墙系统包括裙楼玻璃幕墙系统、塔楼单元式玻璃幕墙系统、石材幕墙系统、铝合金百叶系统、铝合金格栅系统、玻璃雨棚系统等。吊篮施工目的主要是作为裙楼局部位置更换玻璃、石材及二层北面大玻璃安装使用,吊篮布置在裙楼屋面,计划布置4台吊篮用于施工,采用移位的方式完成所有施工面。吊篮的安装、拆除由专业吊篮租赁公司负责。 型 号: ZLP630型吊篮数 量:4台二、吊篮布置方式:本工程裙楼局部位置更换玻璃、石材及二层北面大玻璃安装使用采用吊篮施工,采用配重吊篮架设方式,吊篮平面分布和安装方式如下: 吊篮平面布置图吊篮安装方式吊篮正常支撑架高度为1.7米,现场吊篮安装高度约为2.2米,必须对吊篮悬挂机构的前后支架加高才能满足现场施工要求。分别采用两根1.0米的10#槽钢加高悬挂机构前、后支架,槽钢与前后支架分别用4根M14螺栓连接固定。前、后支架与10#槽钢固定示意图三、吊篮进场前准备工作1.为了减少往楼顶搬运吊篮配件的强度,提高安装速度,能采用塔吊配合的应予以配合。 塔吊无法施工时采用施工电梯运输。2.电源布置,详见第八章第八节技术措施第一条用电措施。第三章 电动吊篮部件参数及安装标准一、吊篮主要组成部件参数ZLP630型吊篮采用型动力提升机(提升力630kg),利用低电流牵引,并有突然停电情况下的手动升降装置。同时,提升机采用三相盘式制动异步电动机,其技术性能完全符合吊篮操作中启动迅速,断电瞬时刹停以及起动频繁、负载保持等特点。1） LTD6.3提升机LTD6.3提升机(2台)额定提升力6.3KN提升速度9.60.5m/min电机功率1.5Kw制动力矩15Nm电压AC380V使用钢丝绳直径8.3mm 2)电器控制箱电器控制箱(1个)漏电开关漏电保护热继电器过热保护急停开关紧急制动熔断丝电流过载保护3)LSG20防倾斜安全锁 锁绳状态 工作状态LSG20防倾斜安全锁(2把)允许冲击力20KN锁绳角度调节范围3-8自由坠落锁绳距离100mm使用钢丝绳直径8.3mm4)可升降悬挂机构 高度调节范围1300-1800mm(可作特殊加工)前梁额定伸出量1500mm(可作特殊加工)额定悬挂质量1600kg前后支座最大间距4200mm自 重350kg5)吊篮工作平台吊篮工作平台(2m6m任意组装)6)高处作业吊篮用钢丝绳钢丝选用标准:根据吊篮悬挂钢丝绳安全系数不应小于9.其值按公式计算:公式 : ns1a/w 式中:n安全系数S1单根钢丝绳最小破断拉力,KN;a钢丝绳根数;W额定载重量、悬吊平台自重和钢丝绳自重所产生的重力之和,KN。结合工地实际情况:最大载重630kg;钢丝绳35米,0.24 Kg/米;6米工作平台445 Kg。n=540002/(630+445+3540.24) 9.8=9.9497)重型五芯电缆线(32.5+21.5)8)安全绳丙纶扁丝三股绳结构三股绳直径16mm线密度115断裂强力37kn9)防坠器二、吊篮安装标准项目序号验收内容与要求工作平台1栏杆、安装架、底架连接是否牢固2焊缝无裂纹、脱焊3结构表面无重大损伤提升机1与安装架连接是否合格2无渗油、漏油3电磁制动器制动是否良好安全锁1摇臂动作灵活,无卡滞2吊篮倾斜角度大于标定角度及时抱住安全钢丝绳3安全锁活动部位无过度磨损悬挂机构1各连接部件牢固可靠2配重数量无缺失、破损3两套悬挂机构距离适当4悬挂机构定位是否牢固可靠5支点力臂设置合理、稳妥钢丝绳1工作绳和安全绳无绞绕2钢丝绳卡牢固,数量完整3无损伤、磨损、锈蚀、断股4采用标定钢丝绳8.3mm电气控制系统1电缆及插头插座完好2转换开关、急停开关动作灵敏可靠3上升限位开关灵敏可靠4接触器动作灵敏可靠5控制电路采用安全电压平台运行状况1升降运行无异常响动2平台是否能够水平3倾斜时安全锁能否正常工作4制动器动作有无卡滞、制动是否可靠5手动下滑装置是否可靠6提升机上升下降无异常响动安全绳1安全绳固定牢固可靠2安全绳无磨损断股3安全锁扣与安全绳相匹配44安全绳长度要长于楼房高度1米以上第四章 吊篮架设及拆卸工艺一、吊篮的组装时的安全防护措施1、在吊篮作业区3米以内周围应设立围栏或防护措施,并应附加醒目的标志,以防止坠落发生时造成其它人员的伤害。2、安装人员进入工地要戴安全帽,攀高安装作业时,要配带安全带。二、吊篮的组装工艺1、悬吊平台的安装 工作平台安装示意图在地面选择较为平整的场地用底架、高、低栏杆分别把基本节组装并初步连接好,在两端装好提升机安装架,调整高低栏杆,使它们保持在一条直线上,再拧紧所有连接螺栓上的螺母,然后在高栏杆一侧的中部横杆的适当位置装好电器控制箱。2、提升机的安装将提升机提起放置在提升机安装架上并将其下段安装孔和安装架支座孔对齐,插入销轴,其上端螺丝孔与提升机安装架的螺丝孔对齐并穿入固定螺丝,并拧紧。再在销轴头部孔内插好锁销,扳平弹簧环。3、安全锁和限位开关的安装将安全锁的下部的托座插入提升机安装架上部的两块支板间,用螺栓连接好。限位开关连同专用安装板装在安全锁上。4、悬挂机构的安装楼层内安装:悬挂机构安装示意图1)将插杆分别放入前、后支架内;2)根据施工需要调节好插杆的高度,随后用螺栓固定;3)把前梁分别穿入前插杆内,再把中梁穿入前梁中,或者先把前中后梁穿好,再将前后梁穿入前后插杆内;4)在前梁上的钢丝绳悬挂架下方的二销轴卡套上分别安装好工作钢丝绳和安全钢丝绳,在上方装上加强钢丝绳,用绳夹夹好各条绳的端部,再在安全钢丝绳的适当部位装好限位块;5)根据施工需要,调整前梁伸出长度,再把上支柱套在前伸缩架上,并用螺栓紧固好;6)调好前后支架间的距离,然后将梁与伸缩架、梁与梁连接好,并调整三梁在一直线上,另外,在三条梁的全长范围内,其水平高度差不得大于10,且只允许前高后低;7)把加强钢丝绳经过上支柱与后支架上的开式螺旋扣连接好,用绳夹夹好钢丝绳端部,然后旋转开式螺旋扣收紧加强钢丝绳,在绷紧前梁消除间隙后,再旋4、5扣,使它有一定的预紧力;9)把配重块叠放整齐放在楼面用钢丝绳锁紧,用钢丝绳、花琛把后支架与配重固定旋紧;10)把工作钢丝绳和安全钢丝绳慢慢放到悬吊平台停放处。5、电缆线的连接和电动机转向的调整1)电缆线的连接把电源电缆的插座与电器控制箱的插头分清方向后插接好,然后把电缆另外一头接到现场所提供三级电箱漏电开关上。按三相五线制连接电源。确认无误后插电源插头,线色:相线棕色,零线兰色,保护接地线黑色。2)电动机转向的调整接通380V电源,将万能转换开关的手柄拨向需调整电机一侧,先按启动按钮,再按控制按钮”上”,此时电动机应顺时针方向旋转,若不对,则可打开电动机接线盒将三根电源线中的任意两根对调接好。把万能转换开关拨向另一侧,以同样方法调整好另一只电动机的转向。6、悬吊平台与悬挂机构的连接1)提升机穿绳将万能转换开关手柄拨向准备穿绳的提升机一侧,把工作钢丝绳穿过安全锁挡绳架和安装架的进绳口后如提升机进绳口,电动控制按钮”上”,钢丝绳即能自动进入提升机,若进不去,则可把钢丝绳头转换一个角度穿入,按住”上”按钮,把钢丝绳全部穿完。2)安全锁穿绳先将悬吊平台上升到安全锁摇臂不上抬为止,便可把安全钢丝绳穿于安全锁内3)在工作钢丝绳和安全钢丝绳下部适当部位挂好重锤4)把安全绳放下,长度为到达地面后余出1米三、吊篮的拆卸工艺吊篮的拆卸工作和安装工作在方法上是一致的,在程序上相反,因此就不在累述。第五章 吊篮安全操作规程为确保设备安全、高效的运行,使用方须严格遵照”高处悬挂作业安全规程”及如下操作规程使用高处作业吊篮。1. 吊篮操作人员须经过吊篮厂家无锡华科机械设备有限公司培训持证上岗。2. 设备用于涂装工程的,采取防护措施后方可投入使用。3. 每天使用设备前,吊篮操作人员须按高处作业吊篮日常检查表所载项目进行检查。4. 乘坐吊篮的人员须戴好安全帽、系好安全带并将其挂扣在安全绳上。5. 高处作业使用的工具及物品须采取防坠落措施。6. 吊篮应经有关部门检测合格后方可投入使用。7. 严禁将吊篮当做材料及人员的垂直运输工具使用并严格控制载荷。8. 设备发生故障时,须立即停止使用并通知现场技术人员维修。9. 设备在升降时,吊篮操作人员须密切注意电缆线是否挂卡在墙面或障碍物上。10.施工场所风力大于4级以上时,应停止吊篮使用。11.每天下班时,应将设备停放至地面或用绳索将设备固定在建筑物上避免随风晃动。12.每天下班停用时,应切断电源、锁好电箱门以免她人擅自使用。第六章 吊篮施工人员守则为树立一流技术、一流质量、一流服务的企业形象,使高处作业吊篮的施工更安全、更规范、更具效率,根据制定本守则。1. 施工人员须规范安全施工。2. 施工人员进入工地时须戴好指定的安全帽,系好帽带。3. 施工人员在进行高处作业吊篮施工时须穿着指定的工作服、安全鞋,操作吊篮时必须持有。4施工人员须随身携带卷尺及常见工具。5施工人员进入工地施工时虚心接受工地各方的监督。6. 施工人员进入施工现场须遵守工地各项规定。7. 施工人员进入吊篮或楼屋边缘施工时须使用安全带,且须将安全带挂扣在比腰身略高的安全处。8. 施工人员在高处施工时使用的工具等物品需采取防坠落措施。9. 在吊篮施工时,须在配重放置、钢丝绳绳夹紧固后方可将钢丝绳插入提升机卷绕钢丝绳。10. 悬挂机构安装结束后须测量臂架伸出长度,确认配重数量是否合适。如发现配重数量不足的,须采取措施防止使用方误用设备,并及时补足配重。11. 悬挂机构安装结束后,须对配重采取防盗、防倾斜措施。12. 如没有特殊要求的,吊篮与墙面的距离须控制在3040cm左右。13. 每天施工结束离开现场前须切断吊篮内操作电箱的电源,锁好电箱门。14. 每天工作结束后,各施工人员须将当天的完成情况报告调度以便调度及时调整工作计划。没有汇报的,按如期完成处理。第七章 吊篮操作使用一、吊篮的调试检查1、吊篮安装结束后的检查和调整检查连接部份是否牢固可靠,钢丝绳是否完好无损,钢丝绳夹布置是否正确,螺母是否拧紧。2、电磁制动器的检查电磁制动器衔铁动作时应无卡滞现象且吸合后必须与摩擦盘完全脱开。3、漏电断路器的检查接通电源合上漏电开关,按试验按钮,开关应迅速跳开,按下复位按钮,开关应能合上。4、安全锁锁绳检查将悬吊平台上升1-2米后停住,然后让一端下降并在倾斜3- 8范围内,安全锁能可靠锁住安全钢丝绳。5、悬吊平台上下运行3-5次,每次运行3-5米,在运行过程中检查:提升机运转声音有无异常,电磁制动器动作是否灵活可靠。按紧急停机按钮或扳动限位开关,悬吊平台都应能停止运行。悬吊平台是否倾斜,若倾斜,则将它调平。6、手动滑降检查使悬吊平台上升3-5米后停住,将电磁制动器上的手动释放手柄向上抬,悬吊平台应能平稳滑降7、限位块安装位置的调整将悬吊平台上升到最高施工高度,把限位块紧固好并调整好限位开关角度距离,确保限位开关能正常动作二、吊篮的操作方式1、接通电源2、两个提升机同时动作:把转换开关手柄放在中间位置,按上行按钮控制整个工作平台上升,反之按下行按钮控制整个工作平台下降,松开按扭,则工作平台停止运行。3、单边提升机单独动作:把转换开关手柄拨向该提升机一侧,按上行按钮控制单边工作平台上升,反之按下行按钮控制单边工作平台下降,松开按扭,则工作平台停止运行。4、工作结束后,切断三相电源,锁好电器控制箱。三、吊篮施工操作要点1、施工人员上吊篮前必须做好安全防护工作,确认防护用品完好2、施工人员上吊篮前应注意查看吊篮有无异常,如有异常需要即刻通知吊篮公司处理3、在吊篮操作上升时,要时刻注意上升方向里是否有障碍物阻碍吊篮行进,还要注意下方垂吊的电缆线是否有勾挂,同时要松脱安全锁扣使之能够随吊篮上升4、在吊篮操作下降时,要时刻注意下降方向里是否有障碍物阻碍吊篮行进,还要注意下方垂吊的电缆线是否有勾挂,同时要松脱安全锁扣使之能够随吊篮下降5、当吊篮两侧出现倾斜时,需要即刻停下,将低的一侧单独上升到两侧等高,然后才能够继续上升下降6、当吊篮在操作过程中,出现触点粘连(即松开按钮吊篮还在上升或下降)要马上将控制箱上的急停按钮按下,让吊篮停下,然后通知吊篮公司处理7、当吊篮出现停电或电缆断裂时,可抬起电机上方的手动下放手柄,让吊篮利用自重下放到地面,下放过程中,要保持吊篮两侧的平衡8、吊篮当天使用完毕后,要把吊篮放下到地面,而且放置稳当,钢丝绳要略微绷紧四、吊篮操作的人员安排1、每台吊篮作业人员不少于2人,其中一人负责吊篮的操作。2、吊篮限载2人。第八章 安全防护措施针对本工程,由于现场情况比较复杂,楼体外立面情况多变,高度比较高等原因,我公司为保证客户能够正常、安全的使用吊篮,提前完善安全措施,针对现场情况有针对性的提出有效的防护措施,并把吊篮安全措施做到位,具体如下:此计算书根据设计计算一、参数信息1、荷载参数 项目质量项目质量额定载重630(kg)电缆线0.4kg/m悬吊平台316(kg)电箱15(kg)提升机52(kg)/个整机776(kg)安全锁5(kg)/个钢丝绳0.24kg/m注:额定载重630kg(2人的重量取140kg和物料重量取490kg)1)永久荷载标准值Gk=(445kg+35m0.24kg/m4条+0.4kg/m1根35m)9.8 N/kg =4823.56N。2)施工活荷载标准值按均布载荷考虑应为1KN/(国家标准),吊篮总面积为0.69m6m=4.14,Qk=1KN/4.14=4100N。2、风荷载标准值计算 该幕墙工程的计算标高约为:35m,地面粗糙度类别为:C类。幕墙属于薄壁外围护构件,根据GB50009- 规定采用,垂直于建筑物表面上的风载荷标准值,应按下述公式计算:当计算围护结构时 (GB50009- 8.1.1-2)式中:垂直作用在幕墙表面上的风载荷标准值(N/mm);高度Z处的阵风系数,按GB50009- 第8.6.1条文说明中公式取定。根据不同场地类型,按以下公式计算:其中g为峰值因子,取值2.5,为地面粗糙度指数,为10m高湍流度。经简化,得:C类场地:风压高度变化系数,按GB50009- 第8.2.1条文说明中公式取定。根据不同场地类型,按以下公式计算:C类场地:局部风压体型系数,按GB50009- 第8.3.4条,视玻璃面板为直接承受风载荷的围护构件,体型系数不进行折减,对墙面负压区体型系数取值为1.2,对墙角负压区体型系数取值为1.6。故此,本工程计算处的体型系数取值为按现行国家标准(GB50009- )附表E.5(全国各城市的雪压和风压值表)可知:深圳地区,按50年重现期,取基本风压值为:玻璃面板的风载荷标准值按下式计算:1) 已知6米标准吊篮篮体迎风面积计算:2)吊篮的风荷载标准值按下式计算:二、计算书: 2.1、安装方式:2.1.1、悬挂钢丝绳验算: (1)竖向荷载设计值按下式计算: Q1=(4823.56+4140)/2=4481.78N(2)水平荷载标准值按下式计算: Q2=2675.5/2=1337.75N (3)动力钢丝绳所受拉力应按下式计算: QD=K (安全系数K取9.00) QD=42094.54N(4)动力钢丝绳抗断能力验算:钢丝绳的容许拉力按照下式计算: Fg=Fg其中:Fg 钢丝绳的容许拉力(KN);Fg 钢丝绳的钢丝破断拉力总和(KN);8.3钢丝绳破断拉力为54KN; 钢丝绳之间的荷载不均匀系数,本工程钢丝绳规格为619,因此这里取0.85;经计算Fg=45900N钢丝绳容许拉力Fg45900N钢丝绳受到的拉力值QD=42094.54N,满足要求。2.1.2、悬挂机构前支架计算: 支承悬挂机构前支架的结构所承受的集中荷载应按下式计算:ND=QD/9(1+L1/L2)+GD其中GD(悬挂横梁自重)= N其中L1(悬挂横梁前支架支承点至吊篮吊点的长度)=1500mm其中L2(悬挂横梁前支架支承点至后支架支承点之间的长度)=4000mm计算结果ND(支承悬挂机构前支架的结构所承受的集中荷载)=8431.11N2.1.3、悬挂机构后支架验算: 当后支架采用加平衡重的形式时,支承悬挂机构后支架的结构所承受的集中荷载应按下式计算:T=2(QDL1/L2)其中L1(悬挂横梁前支架支承点至吊篮吊点的长度)=1500mm其中L2(悬挂横梁前支架支承点至后支架支承点之间的长度)=4000mm计算结果T(支承悬挂机构后支架的结构所承受集中荷载)=3507.88N配重单边总重量4410N(18块配重,每块25kg)支承悬挂机构后支架的结构所承受集中荷载3507.88N,满足要求。2.1.4、 由前面计算可知,悬挂机构对楼面的载荷主要在前支座和后支座,分别为: 前支座处受力:N前=ND=8431.11N 后支座处受力:N后=配重重量=4410N2.1.5、抗倾覆验算:抗倾覆安全系数:K=(G*b)/(F*a)式中:G-配置的配重重量:3625kg=900kg F-悬吊平台、提升机、电气系统、钢丝绳、额定载重的重量总和1122.6kg(14+33.6+445+630)电缆线重量:0.4kg/m1根35m=14kg钢丝绳重量:0.24kg/m4根35m=33.6kg6米平台总重量:445kg(含提升机、安全锁、电气箱)额定载重:630kga- 悬挂横梁前支架支承点至吊篮吊点的长度,为1.5m;b- 悬挂横梁前支架支承点至后支架支承点之间的长度,为4.0m;K=(G*b)/(F*a)=(9004.0)/(1122.61.5)=2.142 满足要求2.1.6、前支点M14(8.8级)螺栓的剪切力接触面m =2 = F / m/(3.14d2/4)/4=8431.11/ 2/(3.14d2/4)/4=6.85N/mm2 8.8级螺栓320N/mm2 满足要求2.1.7、后支柱验算:后支柱受拉力为T=3507.88N,校核拉杆强度式中:受拉杆件的最小截面积,本工程采用2根10#槽钢加高, 满足要求2.1.8、前支柱验算:前支柱受压力为F=8431.11N,计算压杆的柔度因压杆两端铰支,由表7-1查得:=1。本工程采用2根1.0米长的10#槽钢加高前支架,槽钢截面对y和x轴的惯性矩,查型钢截面特性表可得:因,压杆截面必绕y轴转动而失稳,因此,应将代入公式计算截面对y轴的惯性半径。得工字型截面的柔度为因,因此,用抛物线公式计算临界应力。压杆的工作应力为压杆的稳定性因此前支架加高采用2根长度为1.0米的10#槽钢稳定性满足要求三、吊篮最不利情况下钢丝绳验算根据最不利情况下,2人同时在单边作业时,单边钢丝绳的受力情况如图所示: F2 F1 3m 3m 0.5 G1=140kg G=(490+445)kg=935kg490kg为物料的极限载荷408kg为平台总重量140kg为2个操作人员重量F1+F2=140+935 F26-1405.5-9353=0 解、两式得F1=479.17kgF2=595.83kg钢丝绳检验:N=54000/(595.839.8)=9.259 满足要求ZLP630型号:荷载490kg,在其工作平台内放入物重490kg,看其提升机,安全锁是否运作正常。为保证吊篮安全、顺利施工,吊篮前支臂增加拉结钢丝绳,保证前支臂拉结强度,配重用钢丝绳捆扎在一起,并用钢丝绳将配重及后支臂固定在土建混凝土梁上,确保安全施工四、强化操作人员安全教育吊篮操作人员必须是适合于高处作业并经过技术培训和考核合格的人员,吊篮平台上的作业人员必须配带安全带并严格遵守操作规程,强化教育培训,严格实行工人的安全教育制度,强化对吊篮作业人员的教育培训。凡未经教育培训的人员,一律不得上岗作业。强化从事吊篮高空作业人员的安全意识,高空作业人员必须佩带并正确使用安全带。五、作业外围防护措施在吊篮作业区3米以内周围应设立围栏或防护措施,并应附加醒目的标志,以防止坠落发生时造成其它人员的伤害。六、吊篮日常维护 每日上班前或下班时对吊篮加强检查 (详见附件一) 七、组织保障安全第一,预防为主,我们做了如下安全准备工作A 制定了安全教育制度、安全检查制度、安全交底制度、群众安全员制度等管理制度,在施工中严格按各种制度要求施工。B 对工人进行了安全教育。进场施工的工作人员必须经三级安全教育合格后,方可施工,特殊作业必须经培训持证上岗。C 配备专职安全员,同时在施工人员中优选技术能力好、安全意识高、责任心强的人员作为兼职安全员,监督安全工作。D 施工机械在施工中确立先验收、后使用的原则。设备不能带病作业,日常施工中检查出来的问题及时消除,不准带病作业。E 开始施工后,将对施工人员每日做安全讲话和安全交底,做到有的放矢,确保施工安全。以上安全保证措施,在施工中严格执行。安全组织构架表:项目经理 施工组三组设备员 项目执行经理 安全主任 材料员资料员专职安全员质安员施工组二组施工组一组设备组四组现场技术负责人八、技术措施1)、用电措施、此工程吊篮电源分别设置中间层面,电源必须是三相五线并带有漏电保护开关,并能够满足所有吊篮负荷运转的要求。、吊篮包括2台提升机电机,每台提升机电机的功率为1.5kw,每台吊篮的功率为3kw。4台吊篮总功率为12kw。、吊篮接线电源箱内包括16A的空气开关4个(带漏电保护),每个16A的空气开关接一台吊篮。 、由三级电源箱引至每台吊篮距离约100米。电缆线采用2.5五蕊电缆,由出租方提供。、所有吊篮内禁止放置电焊机,若要使用电焊焊接,必须在焊接的下方临时固定挡板,防止火花掉落。、所有吊篮电箱统一实行”一机一闸一漏”。 2)、吊篮安全防护措施、吊篮二级电源必须接漏电保护装置,以防拉断电缆时发生触电事故。、吊篮电源必须采用保护接地,手持电器均采用36V安全电压。、电机制动器电机制动为常闭式电磁抱闸,在接通电源开始运行时,铁心得电吸合,分离摩擦片,此时电机能够正常运行带动提升机旋转而实现沿钢丝绳的升降动作。当松开按钮或停电时,制动器利用弹簧压力可牢固的压紧摩擦片,使吊篮可靠停止。、手动下放装置完好在吊篮出现故障或由于现场停电原因造成吊篮不能升降时,可利用抱闸手动下放手柄下放吊篮到安全位置,等待来电或维修吊篮。、限速装置完好独特设计的离心式摩擦限速器可在吊篮速度失控情况下,可靠限制速度,使吊篮下降速度始终保持在匀速中,不至于出现加速坠落。、安全锁吊篮上安全锁必须完好,当吊篮一侧工作钢丝绳出现断裂或松脱时,安全锁应能使吊篮平台单边下滑角度过大时立即动作,并在不超过100的距离内停住。、钢丝绳1)由工作钢丝绳、安全钢丝绳双重保护。2)固定钢丝绳的U型卡扣不得少于3个。、安全绳和防堕器独立于吊篮系统的安全绳和防堕器,可在吊篮发生掉落后,经过安全带连接防堕器而使人不会从高处坠落。、篮体防撞措施。在吊篮靠墙四角及正面固定软胶体。防止吊篮摆动时撞坏幕墙。 3)、作业外围防护措施在吊篮作业区3米以外周围应设立围栏或防护措施,并应附加醒目的标志,以防止坠落发生时造成其它人员的伤害。 4)、强化操作人员安全教育措施吊篮操作人员必须是适合于高处作业并经过技术培训和考核合格的人员,吊篮平台上的作业人员必须配带安全带并严格遵守操作规程,强化教育培训,严格实行安全教育制度,强化对吊篮作业人员的教育培训。凡未经教育培训的人员,一律不得上岗作业。强化从事吊篮高空作业人员的安全意识,高空作业人员必须佩带并正确使用安全带。 5)、安全管理措施、在施工作业面的下方设置一道防护网;由于每天施工完后要将吊篮降到地面停放且要用吊篮运送一些材料,因此在首层架设的防护靠墙一侧要留有距离墙面为1.2m的空间,以便吊篮上下运行自如。、在施工作业面下方拉出安全警戒线,并有专人巡视和看管。、张贴安全锁、检验日期和下次待检日期。、标明吊篮载重量用相关物资的密度或重量。、吊篮专业维修保养人员要每天对吊篮的电机、机械设备、各种夹具、各个绳索的运行状况进行检查并做好检查记录,具体检查内容见后面附表;对存在的问题及时进行整改和维护并作好记录。对各个安装固定点要不定时的进行检查,发现问题及时进行处理,并作好记录。严禁吊篮带病作业。、施工人员在进行入吊篮施工前要先检查自己的安全帽、安全带是否佩戴好;小安全锁是否完好,自锁功能是否正常。、在吊篮起用时要先将吊篮上升2m,再落回地面,在此过程中要检查各种部件是否运行正常,自锁装置是否正常,小安全锁是否安全可靠。、在吊篮开始上升之前要先检查安全绳是否安全可靠,将安全带挂在安全绳上的小安全锁上,并检查是否挂牢之后方可起升吊篮。、施工材料要在篮内摆放整齐,不允许随便堆放。、吊篮内存放的材料量要严格控制,严禁超载。、吊篮限载的材料数量张帖在每个吊篮的明显部位。、在施工中要将工具放到工具袋内,不许随意乱放、在施工中途如果需要移动吊篮,施工队必须通知我公司驻现场安装维修人员,严禁私自移动。、吊篮悬挂机构前支架严禁支撑在女儿墙上、女儿墙外或建筑物挑檐边缘。、吊篮下方地面为行人禁入区域,需要做好隔离措施并设有明显标志,设专职安全员监管。 6)季节性施工措施、在雨季应将吊篮的左右提升机用防水油布包裹住,并在电缆的接口处用防水胶布密封住以便尽可能的防止雨水进入电机内。、电缆的所有接头都用防水胶布缠绕,电控箱的各个承插接口在雨季施工中也必须用防水胶布黏结。、吊篮内的操作人员必须穿防滑和绝缘电工鞋。、雷雨天及大风天绝对禁止施工,并在雷雨到来之前彻底检查吊篮的接地情况。、五级以上大风天气里,必须将吊篮下降到地面或施工面的最低点。九、应急救援预案目的:为了确保突发事件发生时,能及时有效地采取最恰当的应急措施,最大限度降低事故的可能性或减轻事故发生的危害性。 一、当吊篮上升或下降过程中,发生升、降按钮在松手情况下吊篮仍不停止或其它紧急情况时,马上按住急停按钮,关上电源。通知专业人员检查、解决。 二、停电导致无法正常作业时(包括因电源、电缆断线造成的停电),如是电缆线挂断所而起,则可通知电工拉闸接驳。停电时,可经过手动操作使作业平台下降。三、当吊篮在空中作业中断电时,经过手动操纵平台下降步骤(两台提升机构同时操作)1、切断控制箱电源(将漏电断路器开关拨至),将电源电缆的插头拔下。2、降至所需位置时到达位置后,必须将电磁马达制动器拧紧(还原),拆下手柄。四、钢丝绳出现异常时如主钢丝绳发生扭曲、乱丝而卡在提升机中,或有塑料纸等异物卷入提升机,提升马达将发出杂音,而且上升下降变得不规则,甚至会突然停止。此时必须马上停止运行设备(包括手动运行),马上通知技术人员进行维修。五、当一则工作钢丝绳子发生断裂时,吊篮安全锁会自动抱紧同侧安全钢丝绳。其间吊篮内操作人员应抓住安全绳或幕墙窗口等部位,如有窗口可安全离开吊篮,迅速撤离现场。通知吊篮技术人员处理。六、当吊篮或人员发生坠落时,应马上停止所有吊篮运作,人员撤离到安全地带,并马上对受伤人员进行急救,抢救程序如下:紧急救护的基本原则是在现场采取积极措施保护现场,减少伤害,减少痛苦。并根据受伤程度进行救护。各管理处离医院远的,应配备急救箱有效急救药品。出血必须先止血。A、伤口渗血:用消毒纱布盖住伤口,然后进行包扎。若包扎后任然有较多渗血,可再加绷带,适当加压止血或用布带等止血。B、伤口出血呈喷射状或鲜血液涌出时立即用清洁手指压迫出血点上方(近心端)使血流中断,并将出血肢体抬高或举高,以减少出血量。有条件的用止血带止血。再送医院。骨折急救A、肢体骨折可用夹板或木棍、竹杆等将断骨上、下方关节固定,也可利用伤员身体进行固定,避免骨折部位移动,以减少疼痛,防止伤势恶化。B、开放性骨折,伴有大出血者应先止血,固守,并用干净布片覆盖伤口,然后速送医院救治,切勿将外露的断骨推回伤口内。C、疑有颈椎损伤,在使伤员平卧后,用沙士袋(或其它替代物)放置颈椎两侧至颈部固定不动,以免引起截
