某高层住宅楼工程施工测量方案.doc

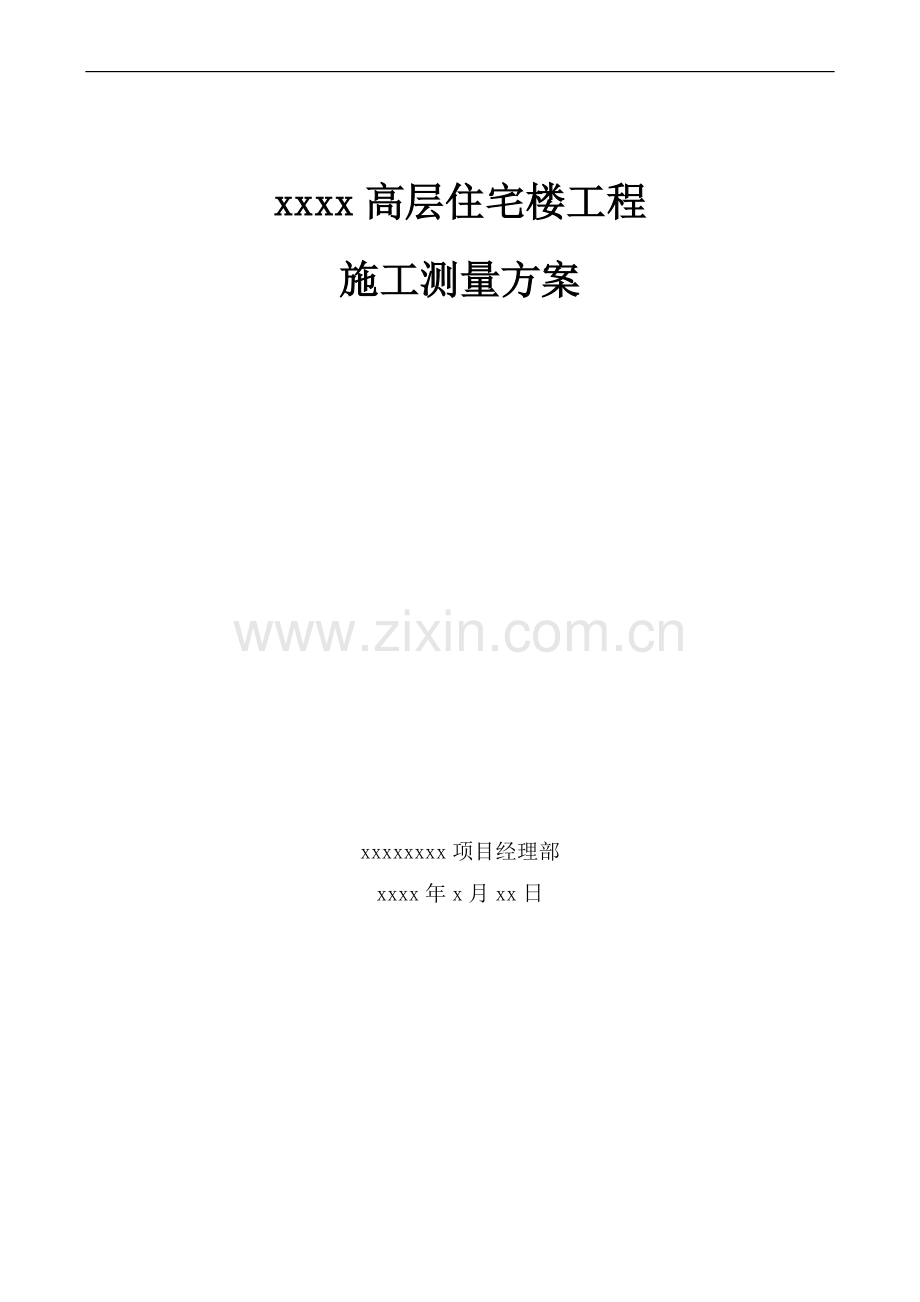

xxxx高层住宅楼工程施工测量方案xxxxxxxx项目经理部xxxx年x月xx日xxxx高层住宅楼工程施工测量方案目录一、工程概况二、平面控制网的测设2.1场区平面控制网布设原则2.2平面控制网的布设及复测三、高程控制网建立3.1高程控制网的布设原则3.2高程控制四、0.00以下施工测量4.1轴线控制桩的校测4.2轴线投测方法4.30.00以下结构施工中的标高控制五、 0.00以上施工测量5.1平面控制测量5.2支立模板时的测量5.3高程的传递5.4内控制测量方法六、工程重点部位的测量控制方法6.1建筑物大角铅直度的控制6.2剪力墙施工精度测量控制方法6.3门、窗洞口测量控制方法6.4电梯井施工测量控制方法七、沉降观测八、质量保证措施九、测量资料十、测量设备配置一览表xx高层住宅楼工程施工测量方案一、工程概况本工程位于XXXXXXX二、平面控制网的测设2.1场区平面控制网布设原则1)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2)布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3)选点应选在通视条件良好、安全、易保护的地方；4)桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；如下图所示：2.2平面控制网的布设及复测平面控制网如下图所示：1)由于该工程占地面积较大，根据总平面图,利用TOPCON GTS-602AF全站仪(测角1”，测距1+1PPM)，从高级起算点(开发区测量大队给定的A、B两点)2)以开发区测量大队给定位于新城西路上的点A、点B两点，及提供的坐标数据，结合工程总平面图，建立以1#楼1轴以西100MM与该楼A轴的交点为园点的施工坐标系。运用ACAD电脑制图，电脑算出各控制点坐标数据，并用人工计算数据与电脑算数据相校核，无误后，将各控制点名称及坐标数据输入TOPCON GTS-602AF全站仪(测角1”，测距1+1PPM)，便于坐标放样。3)采用平面坐标法，设全站仪于点A，利用全站仪内置坐标放样程序，输入测站点坐标，后视点B，输入后视点坐标，确定后，全站仪自动设置好方向线。按测量程序，测量点B坐标，与点B坐标理论值无误后，即可进行各控制点测量放样工作。4)各控制点复测工作：放样完毕后，任意选择一点，作为测站点，并任意选择一点为后视点，对其它控制点进行复测校核工作。5)精度等级根据GB50026-93工程测量规范要求，控制网的技术指标必须符合下表的规定。 等 级测角中误差( )边长相对中误差一 级51/30000三、高程控制网建立3.1高程控制网的布设原则1)为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据开发区测量大队提供的水准基点，采用DS2精密水准仪(精度1mm/km往返测)对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2)高程控制网的精度，采用三等水准的精度。3)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。4)场区内至少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。3.2高程控制高程控制的目的是将测量偏差控制在规范允许的范围内(层间测量误差控制3mm内，总高测量偏差小于15mm)，及时准确地为工程提供可靠的高程基准点，紧密配合施工，指导施工。1)场内高程控制点的引测将以开发区测量大队提供的水准点-南宏点为依据，采用双仪高法进行引测。水准点引测路线如下图所示，引测至现场路灯基础上作为现场高程基准点BM1。2)现场共埋设三个高程控制点，并组成闭合的水准路线，测设采用双仪高法。水准点测设路线如下图所示：3)基准点埋深及形式 如右图所示：4)测量器具配置选用DSZ2自动安平水准仪一台，FS1平板测微器一台，2m铟钢尺两把，50m钢卷尺一把。5)技术要求水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算： MW = 式中MW-高差全中误差(mm)： W-闭合差(mm)： L -相应线路长度： N-附合或闭合路线环的个数。采用三等水准测量，具体要求如下表：水准仪型号观测次数视线长度(m)水准尺前后视距差(m)前后视距差累计(m)视线离地面最小高度(m)读数误差(mm)一测站高差较差(双仪高法)(mm)闭合差(mm)n为测站L为公里数DS2往返各一次不大于50铟钢尺361.5不大于11.512L1/2(n15)或3n1/26)成果的处理及复测周期每一测站观测成果应于观测时直接记录于三、四等水准测量手薄中，不得记于其它纸张上最后进行转抄，每一测站观测完毕，立即进行计算和校核，各项校核数据都在规范允许范围内，方可将仪器转入下一站。由于本工程水准网较简单，只进行简单的高差改正即可。各高程基准点的复测工作，每一月进行一次。7)标高点的竖向传递用水准仪、塔尺及钢尺等沿塔吊立杆、电梯井内壁或内控点预留孔洞进行传递，在每层弹出500mm线作为放样窗台、门洞、钢结构等的基准。8)各分项工程高程控制钢筋工程利用往返观测将工作基点的引测至柱竖向钢柱上，此项工作的精度不得低于水准网的精度要求，此工作经复测无误后，交给工长作为整个施工层标高控制的依据。工长在进一步引测过程中，层间偏差值不得超过3mm的要求。现场标高点用红或蓝胶带纸进行标识，应注意胶带纸上下边的统一。在绑扎门窗洞口过梁时，可用5m钢卷尺将标高在向上传递，拉尺过程中应保持立筋垂直，以免造成立筋垂直偏差过大，而导致出现过梁钢筋偏低的质量问题。工长在过程控制中，应注意检查以下部位标高情况：梁梁接头钢筋的顶标高，看是钢筋否有保护层，锚入本楼层的墙筋顶标高，电梯井下口上部筋顶标高等。模板工程板底模支设高度是依据测设于脚手架立杆的标高点，所以测设脚手架立杆的标高点是模板工程标高控制的着重点。测设时可选择位于满堂脚手架的角点、中间点底部稳定可靠、垂直的的立杆，将标高测设其上，扶尺人员是注意标高的上方是否有扣件、横杆阻碍标高点向上的传递。然后有红或蓝胶带纸做统一的标识。测设完毕后可沿立杆向上传递，定出水平杆的标高点，利用细线将各标高点连线，检查合格后，(连线应重合，偏差值小于3mm)可将此细线作为其它脚手架搭设的依据。待部分板模铺设完成后，可将水准仪架设其上，检查模板面标高、平整度以及相邻两块模板的高低差。若发现问题，现场改正，直至符合下表的要求：现浇结构模板安装允许偏差值底模上表面标高相邻两板表面高差表面平面度(2m)5mm2mm5mm工长在过程控制中，应注意检查以下部位标高情况：吊模侧模底标高，外墙模板标高是否低于砼顶面标高，跨度不小于4m梁、板跨中标高是否按要求起拱，电梯井底模，焊接预埋件标高高差等。砼工程工作重点：控制板砼顶面标高。待板底模铺设完成后，即可将水准仪架设其上，将距砼面500mm的控制标高测设在剪力墙竖筋及暗柱立筋上，测设标高的数量应保证每面墙上有一标高点砼浇注过程中，应随时将各标高点拉线，检查找平，此外工作面上也架设一台激光扫平仪随时动态地进行监控，发现问题，及时改正，将砼顶面标高偏差值控制在10mm以内。室内工程地下室地坪面积较大，施测时可将建筑500标高沿内墙每35米测设一点以及柱侧面上，后弹墨线红油漆标识，室内地面在1.5m1.5m方格网上做灰饼。浇注地面时也可架设一台激光扫平仪随时动态地进行监控，发现问题，及时改正，将砼顶面标高偏差值控制在10mm以内。四、0.00以下施工测量4.1轴线控制桩的校测1)在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2)采用TOPCON GTS-602AF全站仪(测角1”，测距1+1PPM)全站仪，根据首级控制进行校测。校测无误后，再根据轴线控制网对其承重的桩基础进行检测，符合桩基础施工规范要求后方可进行下步工作，否则应将检测结果报有关技术部门及监理单位。4.2轴线投测方法1)首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。2)待垫层、底板打好后，根据基坑边上的轴线控制桩，将T2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后，应用两经纬仪架设在两条相互垂直的轴线上检查上口的位置。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mm。 对电梯井位的平面控制，在测量放线中是一个该注意的问题，在电梯井位附近设置纵、横控制轴线各一条, 确保电梯井平面位置的正确性。施工放样技术要求如下表 建筑物结构特征测距相对中误差测角中误差()测站测定高差中误差(mm)起始与施工测定高程中误差竖向传递轴线点中误差(mm)钢混结构1/20000516mm44.30.00以下结构施工中的标高控制1)高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。2)0.00以下标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点标在塔吊基础桩上，用红色三角作标志，并标明绝对高程和相对标高，便施工中使用。引测示意图如下：3)待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。柝模后，抄测结构1米线，在此基础上，用钢尺作为向上传递标高的工具。五、 0.00以上施工测量5.1平面控制测量本工程主体结构施工测量采用内控法。在建筑物0.00测设轴线控制点上架设激光垂准仪，向上传递轴线平面位置。5.2支立模板时的测量1)中心线及标高的测设拆模后，根据轴线控制点将控制线测设在靠近剪力墙底的基础面上，并在暗柱露出的钢筋上测设标高点，供支立剪力墙模板时定位及定标高使用。2) 剪力墙垂直度检测剪力墙模板支好后，采用如下图形式进行模板的垂直度检查。控制线交点应标识好，可作为室内二次结构（填充墙、构造柱、抹灰归方等)定位的依据。3)平台模板抄平 剪力墙模板校正好后，用钢尺沿剪力墙向上量距，引测2-3个相同的标高点于剪力墙上端模板上。在平台上置水准仪，以引测上来的任一标高点作为后视，施测楼板模板标高。5.3高程的传递1)标高的竖向传递，应用钢尺从塔吊立杆、电梯井内壁或内控点预留孔洞起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。2)每栋建筑物应由三处(选择三个内控点)分别向上传递，标高的允许误差见下表：高 度 (m)允许误差(mm)每 层3H30m15 3)施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为3mm。5.4内控制测量方法 1)零层板施工完后应将控制轴线引测至建筑物内。根据施工前布设的控制网基准点及施工过程中流水段的划分，在各建筑物内做内控点(每一流水段至少2-3个内控基准点)，埋设在首层相应偏离轴线1米的位置。基准点的埋设采用10cm10cm钢板，钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞(15cm15cm) 。内控制点平面布置图见附图所示：2)竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。轴线竖向投测的允许误差：高 度(m)允许误差(mm)每 层3H30m530m60m153)轴线控制点的投测，采用激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。然后在楼板开口处用接收靶接收。通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆(光环)，取其圆心作为向上的投测点，并将接收靶固定。同样的办法投测下一个点，保证每一施工段至少2-3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。4)在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑1米线或结构1米线。(1米线相对于每层楼板设计标高而定)，以供下道工序的使用。5)当每一层平面或每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。 六、工程重点部位的测量控制方法6.1建筑物大角铅直度的控制首层墙体施工完成后，分别在距大角两侧30厘米处外墙上，各弹出一条竖直线，并涂上两个红色三角标记，作为上层墙体支模板的控制线。上层墙体支模板时，以此30厘米线校准模板边缘位置，以保证墙角与下一层墙角在同一铅直线上。如此层层传递，从而保证建筑物大角的垂直度。考虑到现场场地狭窄，待主体结构上至10层以上时，经纬仪观测仰角较大，可采用经纬仪弯管目镜配合进行观测。6.2剪力墙施工精度测量控制方法为了保证剪力墙、隔墙的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙位置，弹出墙边线，然后放测出墙50厘米的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少于两个。在该层墙施工完后要及时将控制线投测到墙面上，以便用于检查钢筋和墙体偏差情况，以及满足装饰施工测量的需要。6.3门、窗洞口测量控制方法结构施工中，每层墙体完成后，用经纬仪投测出洞口的竖向中心线。横向控制线用钢尺传递，并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出，门、窗洞口水平控制线根据标高控制线由钢尺传递弹出。以此检查门、窗洞口的施工精度。6.4电梯井施工测量控制方法在结构施工中，在电梯井底以控制轴线为准弹测出井筒30厘米控制线和电梯井中心线，并用红三角标识。在后续的施工中，每层都要根据控制轴线放出电梯井中心线，并投测到侧面上用红三角标识。七、沉降观测1)施工期观测：按规定配合设计单位、观测单位埋设永久性观测点，并为观测单位创建良好的观测条件，每施工一层观测一次直至竣工；2)按信息化施工要求，及时向观测单位索取观测资料，掌握建筑物沉降情况。3)工程竣工后向观测单位索取应提交的以下文件，并作为工程竣工验收依据：沉降观测成果记录荷载-沉降与时间的关系曲线图每个观测点的下沉量统计表，绘制观测点的下沉观测曲线。4)观测点的形式：在承重墙柱上沉降观测点标志采用内藏式，用F32电锤在设计位置位置打孔，将直径28mm预埋件放入孔内，周围用环氧树脂填充使牢固，观测时将活动标志旋紧，测毕取出外旋保护盖，即不影响原有建筑物的外观又起到保护标志的作用（见右图)。八、质量保证措施1.测量作业的各项技术按建筑工程施工测量规程进行。2.测量人员全部取证上岗。3.进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。4.施工图、测量桩点，必须经过校算校测合格才能作为测量依据。5.所有测量作业完后，测量作业人员必须进行自检，自检合格后由质检员和工长核验，最后向监理报验。6.自检时,对作业成果进行全数检查。7.核验时，要重点检查轴线间距、纵横轴线交角以及工程重点部位, 保证几何关系正确。8.滞后施工的测量成果应与超前施工的测量成果进行联测，并对联测结果进行记录。9.加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。九、测量资料测量人员上报的测量资料采最新的天津市质量控制资料。津资K-J2-1：定位测量放线、水准点引测施工质量验收记录、津资K-J2-2：定位测量放线、水准点引测经过记录、津资A-J4-1：工程技术复核记录共三份,以及沉降观测资料。十、测量设备配置一览表序号仪器设备名称型号规格单位数量备注1全站仪GTS-602AF台1布设测量控制网2光学经纬仪J2E台2测设轴线3精密水准仪DSZ2台1标高复核4自动安平水准仪DS2000台3标高控制5激光垂准仪DZJ3台2竖向点位传递6对讲机TK278/378对4通讯联络7钢尺50m把5测量轴线
