机电安装监理规划.doc

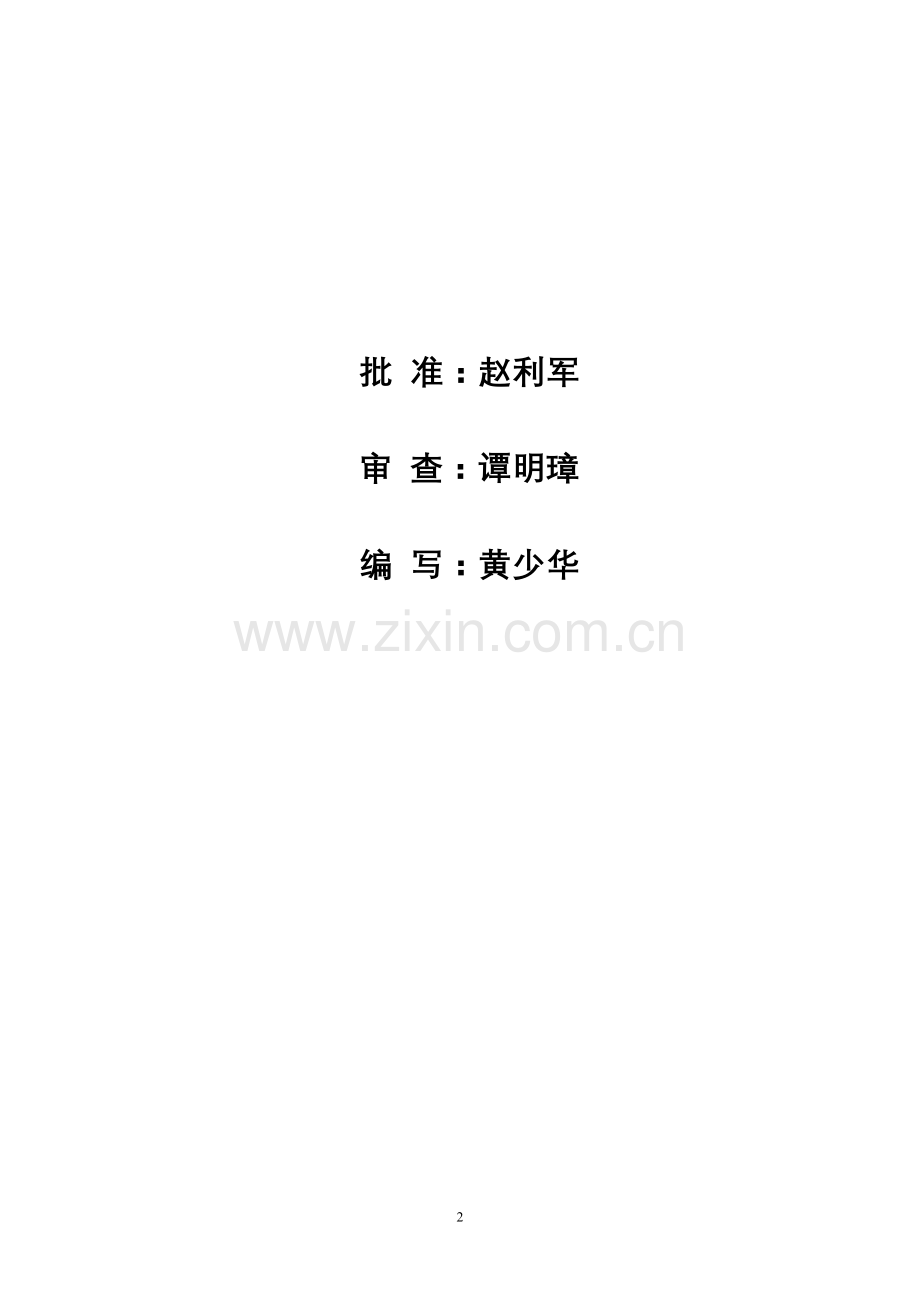

湘江航运开发株洲航电枢纽工程监理规划（HND18/P059-2003-B002）湖南水利水电工程监理承包总公司二三年九月批 准：赵利军审 查：谭明璋编 写：黄少华目 录0编制依据51工程概况52监理工作范围62.1监理项目62.2监理范围63监理工作内容73.1质量控制73.1.1设计及安装准备73.1.2安装73.1.3验收、检验及其索赔83.2进度控制93.3计量与支付93.4其他104监理工作目标104.1项目监理总目标104.2工程造价控制目标114.3工期控制目标114.4质量控制目标114.5安全目标115监理组织及职责分工125.1监理组织机构125.2监理组织机构135.2.1监理部机构职能135.2.2 监理部岗位设置135.3 监理人员组成135.3.1总监理工程师岗位职责145.3.2 副总监理工程师岗位职责155.3.4机电专业监理工程师岗位职责165.3.5 合同管理工程师岗位职责175.3.6测量工程师岗位职责186监理工作方法及措施196.1质量控制方法和措施196.1.1关于分部工程划分216.1.2关于验收程序226.1.3 分部工程质量控制及验收表格使用要求226.1.4 关于质量考评266.2投资控制266.2.1投资控制程序266.2.2 关于工程量清单286.2.3 工程计量286.2.4 工程费用支付286.2.5 关于变更项目的处理程序办法316.2.6 工程索赔326.3 进度控制326.3.1进度控制流程图336.3.2 进度目标分析336.3.3 进度控制措施346.3.4 进度管理表格格式366.4 信息管理366.4.1 信息收集的范围366.4.2 信息收集措施366.4.3 资料信息系统编号规定376.4.4 信息目录表376.5 合同管理376.5.1 合同管理的几项主要工作376.5.2 合同目标控制386.5.3 合同变更管理386.6 组织协调387监理工作制度387.1监理工作基本要求与制度387.2 监理实施细则编制计划397.3 监理人员守则408监理设施40 0编制依据1湘江航运开发株洲航电枢纽工程机电设备安装工程建设监理大纲。2国家和湖南省政府颁发的有关政策和法规文件及相关规定，水利水电主管部门颁发的有关水利建设监理规定；工程项目建设有关设计文件及相应的施工技术规范。3湘江航运开发株洲航电枢纽工程机电设备安装工程建设监理招标文件。4湖南水利水电工程监理承包总公司ISO9002质量体系文件。1工程概况株洲航运枢纽工程位于中华人民共和国湖南省株洲县境内湘江干流空洲处，坝址下游距离株洲市24km，株洲县6km，是湘江航运建设期工程的一部分。电站以两回220kV线路接入株洲市株西变，导线型号为LGJ-300，距离为30km。电站装设5台灯泡贯流式水轮发电机组，单机容量为28MW，总装机容量为140MW，电站年利用小时数为4740小时，多年平均发电量约66360万kWh。湘江航运开发株洲航电枢纽工程是以航运、发电为主的综合利用水利工程。 枢纽工程包括：1) 挡水坝段由左汊11孔和右汊13孔泄水闸及空洲岛土石副坝连接段组成。泄水闸全长612.5m，闸孔净宽20m，每孔安装20m12.5m弧形钢闸门，液压启闭。副坝顶长300m，最大坝高25.8m。坝顶设200t起重能力的移动式门机一台。2) 船闸一座：建于右汊右岸台地上。船闸闸室平面尺度180m23m，门槛水深3.5m，船闸一次能通过一顶四艘千吨级船队，设计年通过能力1260万t。3) 电站一座：建于左汊左岸。电厂为河床式，安装5台灯泡贯流式水轮发电机组，单机容量28MW，额定发电水头6.9m，多年平均发电量6.636亿KWh。4) 库区工程涉及株洲、湘潭、衡山、衡东、醴陵等市县，库岸单边总长96km，包括两岸堤防、农田保护及水利、交通、电力、通讯等设施的新建、改建、扩建。5) 对外交通工程：包括两岸进场公路，左岸按二级公路标准修建，路基宽8.5m，沥青表处路面，全长5.963km。6) 护岸工程（包括空洲，左、右两岸护坡）：全长约9km。7) 发包人营地：位于枢纽左岸，占地约8公顷，总建筑面积约8400m2，包括办公楼1栋，专家楼1栋，宿舍3栋，食堂及相应供电、供水、排污设施及园林绿化等。8) 撇洪渠：位于坝区左岸的撇洪渠，全长约5.2km，底宽14m，梯形断面型式，包括渠坡保护，涵闸、机耕道和桥梁工程等。9) 闸顶公路桥：公路桥跨泄水闸左、右两汊和船闸。空洲岛用土石副坝连接，全长1230,，桥宽12m，桥面行车道宽9m，设计荷载汽-20挂-100。建设单位：湖南湘江航运建设开发有限公司设计单位：湖南省水利水电勘测设计研究院联合体安装公司：湖南省电力安装工程公司中国水利水电第三工程局2监理工作范围2.1监理项目监理主要的工程项目为：1) 五台套单机容量为28MW的灯泡贯流式水轮发电机组及其附属设备（包括水轮机、发电机、调速器、励磁系统、发电机开关柜、发电机保护、全厂计算机监控系统等）； 2) 电站所有配套电气设备安装（包括厂用配电系统、近区配电系统、直流系统、保护系统、工业电视系统、照明系统、消防系统、接地系统、通讯系统、电缆等）；3) 电站所有水力机械起重设备安装（包括油、气、水、风等系统及其管路、厂房屋盖及其轨道、厂房桥机及其轨道等）；4) 电站输、变、配、送电工程（包括台主变压器及其附属设备、KV开关站、主变与220KV开关站之间的所有连接线、长30km双回220KV线路等）；5) 电站内其它附属设备（包括空调、电梯、消防设备、活动屋盖、厂房桥机、照明系统、全厂接地系统等）的安装工程。2.2监理范围监理工作范围包括：参与设计审查、工厂验收、设备采购及其安装的招投标，负责设备工地验收、机电设备安装标施工准备阶段、施工阶段、缺陷责任阶段的监理工作以及工程各阶段的验收和竣工阶段验收监理工作。3监理工作内容3.1质量控制3.1.1设计及安装准备1) 审查安装承包方提交的安装组织设计和技术方案，提出审查意见；2) 检查安装承包方人员、施工设备的进场情况，严禁不合格的人员、施工设备用于本工程；3) 审查安装承包方的质量保证体系是否完善；4) 熟悉发包人和设计单位、设备供货单位、安装单位签订的有关合同、协议；及时督促各单位按时交货和按时提交图纸等；5) 组织有关的设计文件和图纸的审查，并提出审核意见（优化设计等）。及时签发有关的设计文件、图纸和各项设计变更；6) 组织发包人和设计单位对重大技术问题进行专题讨论和对优化设计进行讨论；7) 组织发包人和承包单位安排设备的交货，验收和保管。3.1.2安装1) 检查安装承包方设备安装前的准备工作，对安装承包方提交的开工申请予以审查，签署工程开工令；2) 督促安装承包方严格按照安装规范、验收标准、设计图纸进行安装，对不符合质量标准或安全规范的作业发布停工令或返工令，责令安装承包方返工或停工；3) 组织或参与工程事故调查，协助审查质量事故的处理方案及其补救措施，并检查处理结果；4) 审核安装承包方授权的常驻现场代表的资质，以及派驻到现场的主要技术、管理人员的构成、数量与合同所列名单是否相符；对不称职的主要技术、管理人员，监理工程师有权提出更换要求；5) 初审安装承包方的任何分包人的资格和分包工程的类型、数量，经发包人审查后报发包人批准；6) 审查工程变更和有关安装工艺的改变，提出审查意见报发包人审批，在发包人批准后，监督安装承包方按变更方案实施；7) 监督和检查安装承包方的主要安装机械设备的数量、规格、性能达到合同要求。由于安装机械设备的原因影响工程的工期、质量的,监理工程师有权更换或要求停止支付；8) 监督检查安装安全防护措施，审查安装承包方提交的安全措施方案并监督安装过程中安全措施的实施，并参加重大安全事故调查，进行合同内的协调工作；9) 监理人员按安装程序实行旁站，对每道工序、每个部位进行质量监督，现场检查，对重要工程跟班检查，对质量符合合同规定的部分或全部工程予以签认。对不符合质量要求的工程,有权要求安装承包方返工或采取其它补救措施，以达到合同规定的质量要求；10) 定期填报质量报表；3.1.3验收、检验及其索赔1) 进行现场安装前的交验并验收；2) 建立监理的试验、检测工作体系，按照规定的频率独立开展监理的试验、检测工作；对安装承包方的检验、测试工作进行全面监理。按规程规范的要求对工程质量进行抽检，凭检测资料成果对工程质量进行确认；3) 组织分项分部和隐蔽工程验收，对分项分部工程和隐蔽工程的质量进行评定，组织工程初验；4) 对安装承包方的阶段交工申请进行评估，组织对拟交工工程的检查和验收；签发阶段交工证书；5) 督促、检查安装承包方按工程管理部门和发包人的要求编制竣工文件；6) 审核安装承包方提交的竣工资料和验收申请，协助发包人进行竣工验收，提交工程质量评价意见和监理工作报告；7) 费用索赔：受理索赔申请、进行索赔调查和谈判，对安装承包方提出的费用索赔，应就其中申述的理由查清全部情况并根据合同规定程序审定索赔款项,提出处理意见，经报发包人批准后发出通知；8) 代表发包人对机电设备现场试验和调试期间的全程监督，协调试验和调试期间各方的关系；9) 缺陷责任期：监督安装承包方认真执行缺陷责任期的工作计划；负责缺陷责任阶段检查设备运转、荷载情况，鉴定质量问题责任，审核保修期内工程保修与缺陷处理方案，检查实施情况，并签发缺陷责任期终止证书；3.2进度控制1) 审查安装承包方编制整个工程的控制性网络进度计划和提出各合同控制性进度目标，提出审查意后报发包人批准；2) 审查安装承包方根据总体进度计划编制的年度计划、季度计划，报发包人批准后下达；3) 经发包人批准后，发布开工令和停（复）工令；4) 批准单项工程开工，签发中间交工证书；5) 实时检查安装实际进度与安装计划进度的执行情况，如实反映实际进度与计划进度的偏差，并对有可能影响总进度计划的因素提请发包人采取措施，督促安装承包方按要求提出安装进度报表及必要的安装计划调整方案，并对设备安装过程进行详细记录；6) 在安装过程中检查和监督计划的实施，当工程未能按计划进行时，应要求安装承包方调整或修改计划，并通知安装承包方采取必要的措施,加快安装进度，以使实际安装进度符合安装合同的要求；7) 定期向发包人报告进度情况，当安装进度可能导致合同工期严重延误时，有责任向发包人提出中止执行安装合同的详细报告，供发包人采取措施或做出相应的决定；8) 对安装承包方提出的竣工期的延长，应就其中申述的理由查清全部情况并根据合同规定程序审定延长工期，经报发包人批准后发出通知；9) 协助发包人进行采购合同的管理，进行采购计划进度的控制。3.3计量与支付1) 总监理工程师按实签发动员预付款支付证书，报发包人审批后方能支付；2) 编制投资控制目标和各年的合理投资计划，审查承包单位提交的资金表、审核承包单位的计量和单价费用等；3) 编制财务支付月报表和材料供应、机械设备进场月报表；4) 审查核实工程计量，控制工程费用，核实安装承包方提交的工程量变化，审核支付申请，签发付款凭证；5) 处理合同变更，下达变更命令：按设计、发包人或安装方要求的变更范围，对工程质量、数量及工程安装程序做出变更或决定，应按变更的审批程序、权限，核实工程量及单价和价格，经发包人审批后下达变更令；6) 按合同规定审查、签发中期支付证书及合同中止后任何款项的支付证书，报发包人审批；对不符合合同文件质量要求的工程项目费用，有权暂拒支付，直到上述项目的安装质量达到要求；7) 按合附现由实合同工程清单规定己完工程且质量合格的数量和价值报发包人审批；8) 签发最终支付证书；9) 协助发包人审查竣工结算；3.4其他1) 招投标方面：协助发包人进行监理工程范围内机电设备招标采购，编制采购合同等；2) 协助发包人主持召开开工前的第一次工作会议和主持所有工地会议与安装阶段的旬、月、季度生产协调会，整理并签发会议记录，有权参加安装承包方为实施合同组织的有关会议、协调工地各安装承包方（含指定分包人）的有关联席会议；3) 编制监理工作月报、季报和年报；4) 保存所有的原始资料和有关安装监理实施办法中规定的应妥善保管的一切资料；5) 保管所有设计说明书、设备说明书、安装图等全部正规资料，并能在任何时间内查阅。6) 作好竣工记录，对工程设备档案资料进行整理和管理；7) 根据合同规定处理违约事件，协调争端，当发包人与安装承包方发生任何与本工程有关的仲裁或诉讼事件，如发包人要求，监理单位应在仲裁委员会或法庭上作为证人，公正地提供有关证据；8) 协助发包人以确保工程安装符合本项目环保工作和拆迁工作计划；9) 建立监理人员岗位责任制和监理项目负责人（总监理工程师）工程质量终身（在设计使用年限内）负责制。4监理工作目标4.1项目监理总目标监理依据国家和相应主管部门制定、颁发的有关法律、法规、技术标准、政策批准的设计文件和依法签定的施工承包合同，按监理服务的范围和内容，履行监理义务，独立、公正、科学、有效服务于本工程，实施全面监理，使工程质量、工期和投资基本满足施工合同要求。强化管理，使本工程建设达到质量优、进度快、投资省、效率高的目的。4.2工程造价控制目标建议发包人将机电设备的安装及10万元以上的机电设备采用竞争性招标和议标的方法进行采购，严格控制各合同的决算价格在合理范围内，同时编制设备采购建议书，使资金在合理的时段内使用。保证机电设备安装工程造价控制在设计文件的预算范围内。4.3工期控制目标湘江航运开发株洲航电枢纽工程机电设备安装工程监理时间计划为39个月。机电设备安装工程计划于2003年7月开工；2005年3月第一台机组发电；2005年6月第二台机组发电；2005年9月第三台机组发电；2005年12月第四台机组发电；2006年3月第五台机组发电。4.4质量控制目标严格将工程质量控制在合同文件、设计图纸、技术规范要求的合理范围内。与发包人、设计、承包单位共同努力确保优良工程，争创“鲁班奖”工程。4.5安全目标工程建设工程中要求杜绝重大人身伤亡事故、重大设备质量事故和其他重大事故的发生。这是每一个建设管理者的共同心声。在工程建设前期，我们浆加强安全意识教育，对安装单位提出创“安全文明生产月”活动，审核、检查施工安全措施、漏洞防护和环境保护措施；审核、检查防洪渡汛措施，特别注意用电设备、设备装卸、大件吊装等的安全预测和保证措施检查工作，做到防患于未然，我们将能做到无任何人身伤亡事故、无重大设备质量事故和其他重大事故发生，实现工程建设安全目标。5监理组织及职责分工 5.1监理组织机构 根据监理工作的职能设置监理组织机构，并在工地设立现场监理机构湖南水利水电监理承包总公司株洲航电枢纽工程机电设备安装监理部，详见监理组织机构图。湘江航运开发株洲航电枢纽工程机电设备安装监理部在湖南水利水电监理承包总公司领导下，实行总监理工程师负责制，统一领导监理部人员开展工作。总监理工程师代表湖南水利水电工程监理承包总公司全面履行湘江航运开发株洲航电枢纽工程监理合同规定的监理职责，对发包人及工程质量负责。监理部组织结构框图湘江航运开发株洲航电枢纽工程机电安装监理部总监理工程师（副总监理工程师）工 程 技 术 部文秘档案专业监 水理 力工 机程 械师专业监 电理 气工 一程 次师专业监 电理 气工 二程 次师专业监 测理 量工 专程 业师合同管理翻译行政后勤综合办公室监 理 员5.2监理组织机构 5.2.1监理部机构职能 综合办公室：主要协助总监理工程师对工程进行合同管理及进度和投资控制工作，负责信息管理,监理部内、外部协调和后勤、财务等管理工作。工程技术部：协助总监全面完成监理任务。及时向承包方签发设计文件、技术要求、设计图纸和通知等，发现问题及时与设计单位联系，协助总监组织设计单位进行技术交底。负责工程技术方案的审查、施工过程中的质量验收与签证、工程进度控制和工程计量，经总监审定后向外报送。要求作好现场监理记录，审查竣工图纸与报告，要求每月26日前负责向办公室提供月报材料。5.2.2 监理部岗位设置1) 总监理工程师1人、副总监理工程师1人2) 综合办公室4人，其中： 合同管理1人； 信息工程师1人； 翻译1人；司机1人。3) 工程技术部12人，其中：水力机械工程师3人；电气一次工程师3人；电气二次工程师1人；测量工程师1人；线路工程师1人；监理员3人。5.3 监理人员组成参加本工程的监理人员，根据监理大纲和工程实际进展情况，由总监向公司提出申请，分阶段派驻现场，做到人员满足工程监理工作需要。现将主要监理人员列表如下：序号姓名职务职称专业监理证及培训情况1黄少华总 监高工水机水利部证2余步宁副总监高工水机水利部证3宗保全总 工高工电气已培训4王一琳专业工程师高工电气水利部证5刘光新专业工程师高工水机水利部证6蒋万年专业工程师高工电气水利部证7陈 冬专业工程师工程师水机水利部证8刘涛岱专业工程师工程师电气水利部证9宓 亮监理员工程师电气已培训10李 琼翻 译翻译翻译水利部证11唐善清结算工程师高工合同管理水利部证12肖维德测量工程师工程师测量水利部证13彭忠廉专业工程师高工电气水利部证14舒志勇监理员助工电气已培训15贺德胜专业工程师工程师机电安装已培训16向中华监理员助工水机已培训17潘 芬办公室已培训18司机监理部人员分总监理工程师、监理工程师及监理员，其职责分别为：5.3.1总监理工程师岗位职责 全面负责和领导项目的监理工作，其主要职责如下：1) 全面熟悉工程建设合同，代表监理公司负责履行监理合同行使监理合同赋予的监理权限。2) 组织和领导监理机构执行监理工作制度，按合同要求开展监理工作。3) 保持与发包人代表的密切联系，了解发包人的要求与愿意；负责与设计方、承包单位代表联系；掌握工程总体进展情况，及时协调和解决有关问题。4) 确定各监理人员，决定他们的任务和职能分工，并授予与其能力和责任相当的工程质量、进度、造价方面的处置签字权。5) 主持制定项目建设监理规划并组织实施；审定监理细则，并组织实施。6) 协助发包人进行工程施工招标工作。7) 审核并确认分包单位。8) 组织审查承包单位提交的施工组织设计、重要的施工技术工艺方案和总进度计划。9) 主持审批承包单位提出的年、月进度计划。10) 主持召开工地会议和监理机构工作例会。11) 审批和发布开工令、暂停工令和复工令。12) 审核并签发施工图和设计变更通知。13) 组织设计单位、施工单位进行现场设计交底。14) 协助发包人会同设计单位对重大技术问题和优化设计进行专题讨论。协助发包人审核重大工程变更。15) 审核并签发监理文件、报表报告、工程计量和支付凭证。16) 指导重要隐蔽工程、分项工程的检查验收，组织分部、单位工程的初验收。17) 审核施工单位施工安全措施，组织检查劳动防护和环境保护措施，协助发包人进行重大质量安全事故调查及处理。18) 巡视施工现场，掌握工程进展情况，及时发现和解决存在问题。19) 主持建立并保持合同管理和监理信息管理系统。20) 主持审理索赔。21) 组织审核工程竣工资料，协助发包人组织工程竣工验收。22) 签发工程交工证书及工程缺陷责任期终止证书。23) 主持监理工作总结。24) 定期或应发包人要求及时向发包人报告工作。25) 定期向监理公司报告工程进展及监理情况。 总监理工程师离开工地时应指定副总监理工程师负责监理部的工作，代行其有关职责。 5.3.2 副总监理工程师岗位职责副总监理工程师协助总监理工程师工作1) 审核施工图和设计变更通知。2) 制订分管项目（工作）监理实施细则。3) 督促承包单位完善质量保证体系。参加审查承包单位提出的施工组织设计和重要的施工技术措施。4) 负责重要隐蔽工程、分项工程、单元工程的检查验收和签证。5) 参加分部工程、单位工程检查与验收。6) 掌握工程进展情况、预测和及时发现工程问题，并组织采取措施妥善处理。7) 参与工程质量事故处理。8) 负责分管项目的工程计量审核。9) 负责工程总进度、施工规划的动态控制。10) 负责工程合同结算，工程变更预算审核。11) 负责合同综合管理。12) 组织核实索赔事项，提出审查意见。13) 做好分管项目（工作）的协调。14) 指导和检查下级监理人员的工作，审阅其监理日志和记录。15) 及时向总监理工程师报告工作。16) 完成总监理工程师交办的其他工作。5.3.3综合办主任监理岗位职责 在总监理工程师领导下负责总监理工程师办公室工作。 （1）组织工程文件收发、整编、归档管理工作。 （2）负责编写工程监理月报、季报、年报等监理报告。 （3）负责编写由监理部主持召开的会议纪要。（4）做好监理工作记录。负责工程照相、录像及音像数据文件管理等。（5）协助总监进行监理部内、外部协调工作。（6）负责监理部行政后勤管理工作。 （7）指导和检查下级监理人员工作。 （8）及时向总监报告工作。 （9）完成总监交办的其它工作。5.3.4机电专业监理工程师岗位职责在总监理工程师领导下主持本部门的监理工作，监理工程师协助主任监理工程师工作，并对分管工作负责。1) 熟悉项目合同文件、设计文件、标书及有关技术规范，了解设计意图。2) 参加编制项目监理规划，负责拟定本部门项目监理细则并组织实施。3) 根据总监的委派，参与工程招标工作。4) 与承包单位及其安装单位代表、设计代表保持工作联系，及时协调各方的有关工作安排，及时解决工程上的问题。5) 核查施工详图、设计变更通知和施工组织文件。6) 协助总监或副总监做好设计交底工作。7) 协助发包人进行机电设备采购工作。8) 协助发包人进行机电设备的出厂验收工作。9) 负责机电设备进场检查验收。10) 审核承包单位提出的安装措施和调试运行措施。11) 督促安装单位落实质量、安全控制措施。组织现场安装质量监控。12) 参加机电设备预埋件检查验收并签证。13) 督促承包单位安全文明施工。14) 负责工序质量、单元工程质量的检查验收并签证。15) 组织设备调试运行过程的监控。16) 参加工程竣工验收工作。17) 参与安装工程质量事故处理。18) 协助发包人调查处理设备制造方或供货方的争议。19) 建立本部门工程质量、进度监理日志，及时如实填报原始记录。20) 检查分析采购计划和安装进度计划的执行情况，发现拖延进度计划的现象，应及时与责任方研究弥补措施。21) 审核工程计量。22) 对工程支付签署质量和进度方面的意见。23) 核实索赔事项，提出处理意见。24) 及时向总监理或副总监报告工作。25) 完成总监理或分管副总监理交办的其它工作。5.3.5 合同管理工程师岗位职责 在副总监理工程师领导下负责计划合同部工作。1) 编制工程总进度计划并进行动态控制。2) 核查承包单位提出的总进度计划、年度和月施工计划。3) 进行计划进度与实际进度的比较，发现偏差，及时采取纠偏措施；定期向总监和发包人提交进度分析报告。4) 参加进度会议，并对影响进度目标的各种因素进行分析。5) 利用P3(EXP 6.0)项目管理软件，定期检查或调整进度计划，采取控制措施，确保总进度目标的实现。6) 根据监理规划，对项目进行分解，编制投资控制详细工作流程图，并在实施进程中控制执行。7) 编制施工各时期，各年、季、月度资金使用计划并控制执行。8) 审核承包单位提交的分年度用款计划。9) 审核承包单位提出的预付款、中间核算、竣工结算及决算报表，资金报表。10) 审核工程变更预算。11) 编制合同结构详图，进行项目合同分析。12) 建立合同管理制度。13) 组织建立合同档案，分析合同条件和执行现状，向总监理或副总监理提出注意事项。14) 负责索赔管理。15) 拟定合同文本，参与合同谈判。协助发包人与工程有关单位签订协议，协助发包人进行重要设备、材料的采购招标工作，并对合同进行监督与控制。16) 及时向总监和分管副总监报告工作。17) 完成总监交办的其它工作。5.3.6测量工程师岗位职责1) 熟悉有关合同文件和设计文件。2) 组织设计代表、施工方代表现场交验测量控制点。3) 审查承包单位提出的施工控制测量方案及相应的技术组织措施。4) 对承包单位的测量进行现场跟踪监理，核查并签认测量成果。5) 比较施工放线或原始地形测量结果与图纸的差异，并及时报告各项目部主任监理工程师。6) 做好监理记录，定期向各项目监理工程师报告测量结果，遇重大问题应及时报告总监或副总监。7) 完成总监理工程师交办的其它工作。5.3.7监理员岗位职责 监理员在专业监理工程师领导下开展工作。1) 熟悉工程建设合同文件、设计文件。2) 按监理细则的要求负责分管工作面（段）的现场控制工作。3) 检查施工工艺是否存在缺陷，提出纠正意见。4) 对工序或隐蔽工程的施工质量进行检查。做好关键部位的跟班监理工作。5) 做好现场资料收集、记录、整理工作。6) 完成专业监理工程师交办的其它工作。6监理工作方法及措施6.1质量控制方法和措施审查承包方的质量控制体系和措施，核实质量文件。依据施工合同文件、设计文件、技术规范与质量检验标准，对施工前准备工作进行检查，对施工工序和资源投入进行监督，以单元工程为基础，对基础工程、隐蔽工程质量进行检查、签证和评价，协助质量监督部门进行分部工程的质量评价和验收。操作程序见“质量控制系统操作流程图”。月报质量控制工程师水机监理工程师电气监理工程师测量监理工程师进场设备与埋件等相关检 查施工承包商施工方案组织措施计划施工准备班组自检队处复检公司终检是否具备开工条件分部或单元工程施工中间验收中间计量质量评定阶段竣工验收申报施工单位试验缺陷处理、返工缺陷处理批准执行质量月报申请开工否是审批施工方案及质保措 施审核方案及施工计划土建工作面等相关条件6.1.1关于分部工程划分为确保工程施工及验收各项工作的顺利开展，现根据水利水电工程施工质量评定规程及监理验收的具体情况，拟对整个工程的分部工程项目划分作出初步的规定，便于今后竣工验收资料的整理，并对工程质量验收作出相应的规定。分部工程项目划分表单位工程序号工 程 名 称工程代码备 注发电厂工程11#水轮发电机组安装工程21#机电气一次安装工程31#机电气二次安装工程42#水轮发电机组安装工程52#机电气一次安装工程62#机电气二次安装工程73#水轮发电机组安装工程83#机电气一次安装工程93#机电气二次安装工程104#水轮发电机组安装工程114#电气一次安装工程124#机电气二次安装工程135#水轮发电机组安装工程145#电气一次安装工程155#机电气二次安装工程16水力机械辅助设备安装工程17通信系统安装工程升压变电工程1变压器的安装工程2电气设备安装工程3线路安装工程消防系统安装工程1机组消防安装工程2厂房消防安装工程3变压器消防安装工程4消防控制系统安装工程表中未尽事宜，根据设计及施工具体情况进行补充完善，最终分部划分由质监站核定。使用要求说明如下：l 要求具体操作人员熟悉项目划分与编号方法，对表中各项内容，应认真填写。各表中内容要求在现场如实签认，检测数据由双方共同测定并统一填写。l 对原始资料应按分部工程类别分类整理，及时归档。并应利用计算机及时登录汇总，发现问题及时处理。对原始资料整理，按发包人要求，所有竣工资料采用统一的封面装订成册，做到验收工作规范化。6.1.2关于验收程序l 分部工程施工前，要求承包方按合同规定，提出具体的施工技术方案、技术要求及质量保证措施，报监理部审批后方可执行。l 严格按验收程序办事，施工单位应严格执行三级自检制，上一工序未经验收，严禁下一工序施工。对于未经监理验收签证，擅自开工者，监理工程师不予计量、支付，施工单位应承担由此造成的一切后果和责任。6.1.3 分部工程质量控制及验收表格使用要求所有工程项目验收之前，监理部统一发放表格样本，施工单位应事先准备相应的验收表格，（表格纸张规格为A4开，一式三份，签证后返回2份），做到手续完整。手续不全者，监理拒绝验收。所有的验收均应在现场签证。要求参加验收签证的人员熟悉验收规程规范和质量评定标准与办法。主要适用的规范包括：l 水利水电基本建设工程单元工程质量等级评定标准 水轮发电机组安装工程（试行） SDJ249.388l 水力机械辅助设备安装工程（试行） SDJ249.488l 发电电气设备安装工程（试行）SDJ249.588l 升压变电气设备安装工程（试行） SDJ249.688l 水力发电厂机电设计技术规范 SDJ17385l 电梯工程施工质量验收规范 GB503102002l 建筑电气工程施工质量验收规范 GB503032002l 水轮发电机组安装技术规范 GB856488l 水轮发电机组起动试验规程 DL/T5072002l 灯泡贯流式水轮发电机组安装工艺导则 DL/T503894l 水轮机电液调节系统及装置调整试验导则DL49692l 水轮发电机基本技术条件GB/T78942001l 水轮机调速器与油压装置技术条件 GB962588l 大中型水电机组自动化元件及其系统基本技术条件GB1180589l 电气装置安装工程高压电气施工及验收规范GBJ14790l 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ14890l 电气装置安装工程母线装置施工及验收规范GBJ14990l 电气装置安装工程电气设备交接试验标准GB5015091l 电气装置安装工程电缆线施工及验收规范GB5016892l 电气装置安装工程接地装置施工及验收规范GB5016992l 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB5017192l 电气装置安装工程蓄电池施工及验收规范GB5017192l 电气装置安装工程电梯电气装置施工及验收规范GB5018293l 水轮机电液调节系统及装置技术规程 SD29588l 电气装置安装工程质量检验评定规程DL/T5161.15161.17-2002l 高压输电设备的绝缘配合和高电压试验技术GB311-83l 电力变压器GB1094-90l 干式电力变压器GB6450-86l 交流高压断路器GB1948-89l 交流高压隔离开关GB1986-89l 电压互感器GB1208-87l 电力金具通用技术条件GB2314-85l 电气装置安装工程 电气设备交换试验标准GB50150-91l 高压电瓷瓷件技术条件GB772-87l 旋转电机施工及验收规范GB50170-92l 低压电器施工及验收规范GB50254-96l 爆炸和火灾危险环境电气装置施工及验收规范GB50257-96l 1KV及以下配线工程施工及验收规范GB50258-96l 电气照明装置施工及验收规范GB50259-96l 起重机试验规范和程序GB5905-86l 超重设备安装工程施工及验收规范GB50278-98l 工业管道工程施工及验收规范GBJ235-82l 焊条分类及型号编制方法GB980-75l 低碳钢及低合金高强度焊条GB981-76l 不锈钢焊条GB983-76l 堆焊焊条GB984-76l 焊条检验包装和标记GB1225-76l 焊接用焊丝GB1300-77l 现场设备、工业管道焊接工程施工及验收规范GBJ236-82l 汽轮机油GB2537-81l 手工电弧焊与接头的基本型式与尺寸GB985-80l 大中型水电机组自动化元件及其系统基本技术条件GB11805-89l 通风与空调工程施工及验收规范GBJ243-82l 采暖与卫生工程施工及验收规范GBJ242-82l 制冷设备安装工程及验收规范GBJ66-84l 大中型水轮机进水阀基本技术条件GB/T14478-93l 水轮机基本技术条件GB/T15468-1995l 水轮机通流部件技术条件GB/T10969-1996l 同步电机试验方法GB1029-80l 大中型水
