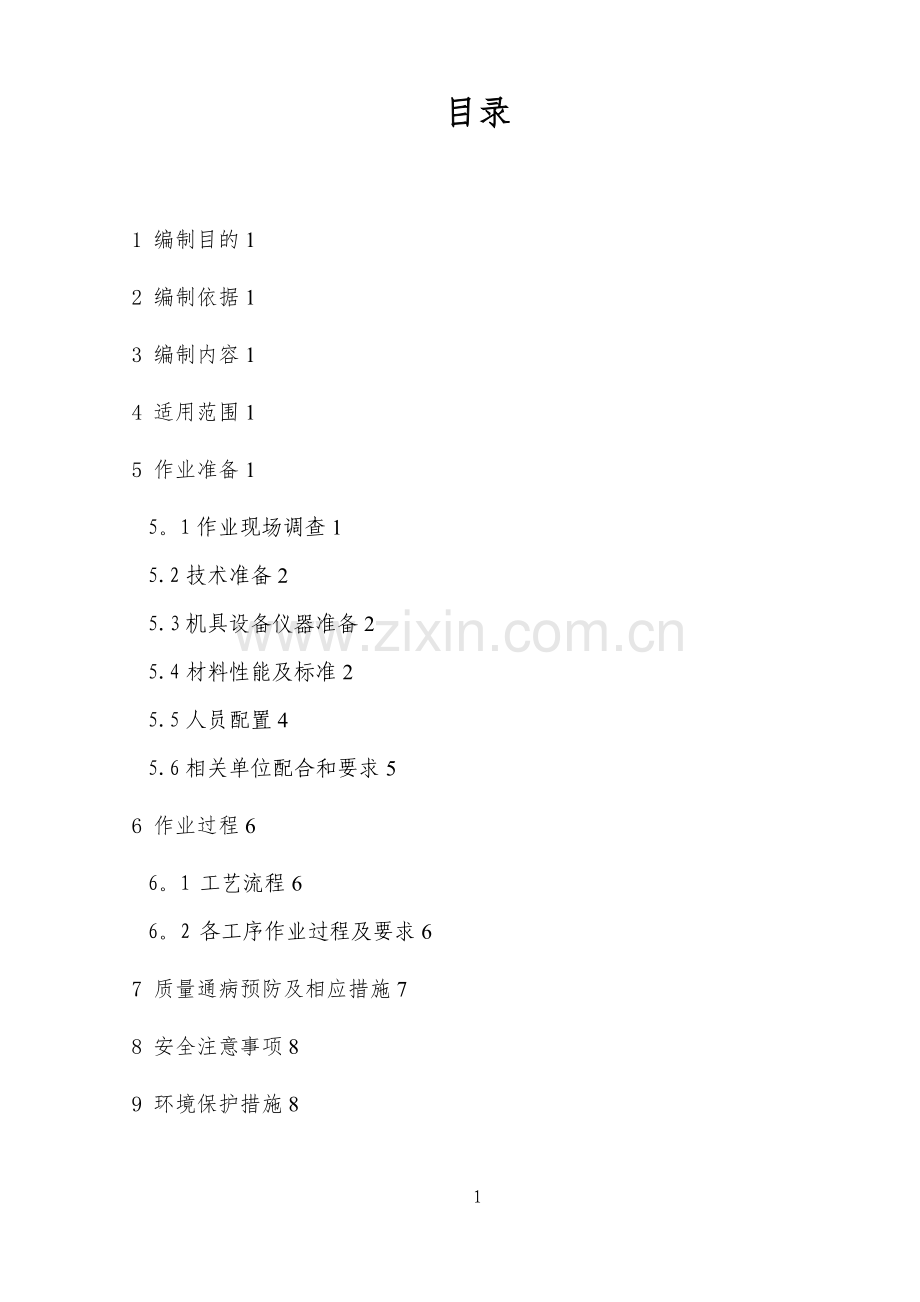

目录

1 编制目的1
2 编制依据1
3 编制内容1
4 适用范围1
5 作业准备1
5。1作业现场调查1
5.2技术准备2
5.3机具设备仪器准备2
5.4材料性能及标准2
5.5人员配置4
5.6相关单位配合和要求5
6 作业过程6
6。1 工艺流程6
6。2 各工序作业过程及要求6
7 质量通病预防及相应措施7
8 安全注意事项8
9 环境保护措施8

8

桥面防水层施工作业指导书
1 编制目的
明确桥面防水层施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范桥面防水层施工。
2编制依据
《公路桥涵施工技术规范》JTG/T F50—2011
《水性渗透型无机防水剂》JC/T1018-2006
3编制内容
桥面防水层施工相关人员、技术方案、人员配置以及原材料和相关作业流程等的编制。
4适用范围
本作业指导书适用于市政桥梁桥面防水层的施工。
5作业准备
5。1作业现场调查
1、清理场地，清理各结构物顶面的一切杂物、尘土。如有油污、油迹必须刮洗干净。
2、施工作业层中所涉及的各种外部技术数据收集、整理、统计。配齐生活、办公、试验检测设施，满足主要管理、技术人员进场生活、办公需要。配齐各种机具，满足施工所需。
3、M1500防水层施工需保证便道畅通,交通运输条件良好。
4、各项临时设施、驻地按照标准的平面图布设，因地制宜、布局合理、整齐有序、安全卫生、禁止擅自随意搭设。
5。2技术准备
1、组织技术人员学习相关规范和技术标准，审核施工图纸,了解设计意图,熟悉防水层的施工工艺及相关材料性能,编制材料计划.对作业人员进行技术交底和施工组织设计交底，并对作业人员进行施工技术培训。
2、混凝土桥面质量应满足设计要求，桥面应平整、清洁，不得有空鼓、松动、蜂窝麻面、脱模剂和油污，易干燥，表面强度达到规定要求。
3、水是HM1500防水剂产生化学反应的必在载体，所以在喷涂HM1500防水剂之前，一定要用清水将结构物顶面完全润湿。
4、防水层施工要先做工艺性试验，经验收合格后方可正式施工。
5。3机具设备仪器准备
表1 机具设备仪器表
序号
设备名称
单位
用途
1
小平铲
把
清理基层
2
吹灰器
台
清除细部灰尘
3
扫把
把
清扫基层
4
车辆
台
材料运输
5
喷雾器
台
防水剂喷涂
6
直尺
把
防水层厚度测量
7
小型角磨机
台
局部打磨
5。4材料性能及标准
1、具有极强的渗透性扩散性。当喷在水泥砂浆、混凝土制品表面，可迅速渗入其内部30mm以上，形成终身不变的防水层,耐擦、耐磨。（传统防水材料是覆盖式防水，一旦与基层脱开易产生渗漏）。采用喷涂方法施工，可满足各种不同类型、形状的构筑物内部或外部施工作业的需要。
2、无毒、无味、不燃，能安全地应用于水箱、水池等生活设施的抗渗漏，属绿色环保产品。
3、可增加制品的密度、抗压、抗拉强度,增加制品的韧性、伸缩率,可防止制品的收缩变形。
4、制品因具有透气性，所以不会龟裂、膨胀、变形、风化，达到终身防水的目的。可使建筑物具有防腐、防潮、耐酸碱、耐温等性能。
5、潮湿、松散基面均可施工，施工简单，只需用低压喷雾器喷涂即可,有无防水施工经验的人均能掌握。
6、施工速度快:每人每天可施工300－500平方米,因其施工快,能提前完成工期，降低了大量费用。
7、防水效果好，能真正做到一次施工,终身防水，免除了年年维修的烦恼。性价比好.
8、M1500防水剂含有催化剂和载体复合的水基溶液,其最大的特点是可以渗透到内部，并和碱性物质起化学反应，在水泥内部生成微凝胶（Microgel），填充堵塞水泥内的毛细管而起到作用,形成致密的永久防水层。可防止盐、酸雨和大气中二氧化碳、二氧化硫等气体对水泥混凝土表面的侵蚀，防止碳化，可提高混凝土的强度，7天内可使水泥强度增加15％，1个月则可以提高强度的28%;用它喷涂于混凝土的表面，可防止水泥中水份的过快蒸发，使水泥得到充分的水化，从而获得足够的强度,并避免裂纹出现；本品还具有抗吸水、抗风化和提高防污染能力，易于清洗等作用。喷涂在背水面可提高试体抗渗压力0.3MPa ，在迎水面可提高试体抗渗压力0.4 MPa
表2 M1500防水剂技术指标
序号
试验项目
技术指标
1
外观
无色透明、无气味
2
密度g /cm3
≥1.10
3
pH值
13±1
4
粘度 s
11.0±1.0
5
表面张力 N / m
≤26.0
6
凝胶化时间 min
初凝
120±30

终凝
180±30
7
抗渗性（渗入高度） mm
≤30
8
贮存稳定性，10次循环
外观无变化
5.5人员配置
表3人员、劳动力配置表
序号
工种名称
人数
职责分工
1
施工负责
1
统一管理协调伸现场施工管理
2
技术负责
1
编制方案、制定措施、整理资料、技术交底
3
测量员
1
放线
4
质检工程师
1
检查M1500防水层施工质量工作
5
试验员
1
材料性能检验
6
材料员
1
材料采购、收料验收等工作
7
施工员
8
现场施工的协调工作
8
安全员
1
施工现场安全作业
9
工班长
1
施工现场作业施工人员的相互协调
10
现场施工人员
8
清楚表面杂质灰尘、喷洒防水剂、表层处理
合计
24人
5.6相关单位配合和要求
1、熟悉设计图和技术要求，以及相关规范规定，收集当地气象资料，由项目技术负责人就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等就以下内容进行交底：
（1）合同中有关施工技术管理和监理办法,合同条款规定的法律、经济责任和工期。
(2）设计文件、施工图及说明要点等内容。
（3)分部、分项工程的施工特点，质量要求。
（4）施工技术方案。
（5)工程合同技术规范、使用的工法或工艺操作规程.
(6）材料的特性、技术要求及节约措施。
（7）季节性施工措施。
（8）各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。
（9）试验工程项目的技术标准和采用的规程。
（10）安全、文明、环保施工具体要求。
由现场主管技术员向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全.
2、防水层施工时,要对作业人员进行培训。
3、防水层施工要组建专业化队伍。
4、M1500防水层施工所涉及的检测单位、供料单位都必须具备相应资质。
6作业过程
6。1 工艺流程
施工准备
检查基层情况
喷足量表水，使基层而完全湿润
基层呈面干饱和状态时喷涂第一遍
基层再次呈面干饱和状态时喷涂第2-3遍防水剂
用清水湿润基层
持续保持基层表面湿润至少8小时

图6。1 桥面防水层施工工艺流程图
6.2各工序作业过程及要求
桥梁M1500防水层施工包括：桥面基础处理、防水剂施工。
6.2。1桥面基层处理
施工时要求混凝土桥面铺装层达到设计砼强度，表面平整、洁净、无污染、杂质、油渍、尘土等。首先用凿毛机对桥面铺装混凝土表面进行凿毛处理，把表面的浮浆、杂物凿除，然后用旋转钢丝刷清扫机清扫，再用鼓风机或吸尘器清除浮沉、细粒,用高压水枪冲洗一遍，待干燥后，即可进行施工。对于桥面混凝土铺装层局部有坑槽的要求凿深5厘米后用环氧树脂砂浆填平夯实处理。防水层严禁雨天施工。
6。2。2 M1500防水剂施工
在待施工的桥面基层表面喷洒足够量的水，过30分钟后，再进行M1500防水剂的喷涂。用低压喷射器喷射整个表面两次。于第一次喷后将干前再喷第二次，务必使整个表面达到均匀饱和。小面积的作业面，可用刷子刷。防止有遗漏之处。施工后的器具可以用清水清洗,便于再次使用.
喷涂M1500防水剂3h后或将干前，需用水湿润表面，特别是在夏季高温季节，更要注意浇水湿润,但浇水量不宜过大，以免冲淡剂量。施工24h后，可见到混凝土表面有白色杂质出现为止.
每天湿润次数：夏季一般6—7次，其它季节1-2次,大约共需保养3d左右。
6。2。3 材料用量
每平方防水层面积需防水剂0。44～0.50kg。
7质量通病预防及相应措施
1、密切关注天气，选择晴好天气施工，并检测当时的施工温度符合规范要求。
2、施工前检查喷料泵、涂刷工具，保持干净。每次完成涂刷后，将剩余残留物清除，保持喷头畅通。
3、桥面防水层施工,对纵向边缘与构造物连接处进行涂刷时，用塑料薄膜遮挡，防止污染.
4、桥面防水层涂刷必须保证厚度的均匀性。
5、桥面防水层施工后，除面层施工沥青混合料运输车外，禁止其他车辆在桥面防水层上行驶。
8安全注意事项
1、可在潮湿表面施工，但不得在有流动水状态下施工。如遇流动水，应将其止住后方可施工;不能拌在水泥砂浆中使用，否则无效；密封剂可渗透油基或水基涂料而不影响涂料颜色;新浇的混凝土，当模板去掉后，即可以用密封剂均匀喷涂整个表面达饱和状。新抹水泥面层在将干前喷刷效果最好.
9环境保护措施
1、M1500防水剂无毒、不燃，但不要再铝制品、釉面或玻璃的表面使用，否则影响表面光洁；
2、施工人员必须戴防护口罩和手套，万一偶然接触,立即用清水冲洗。
3、用剩的涂料和材料禁止随意丢弃，采用专门器具回收、存放，避免污染环境。
