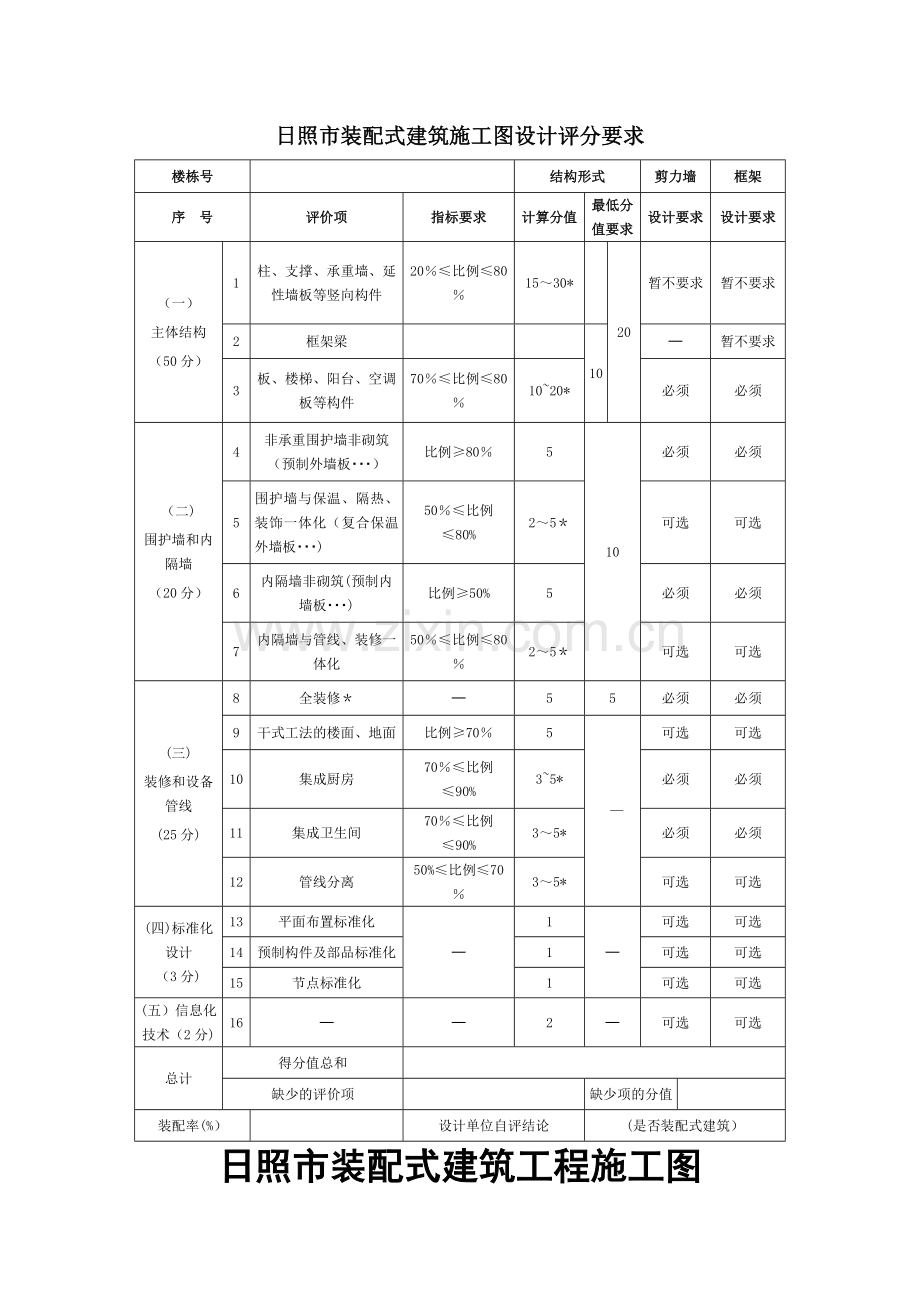

日照市装配式建筑施工图设计评分要求
楼栋号

结构形式
剪力墙
框架
序 号
评价项
指标要求
计算分值
最低分值要求
设计要求
设计要求
（一）
主体结构
（50分）
1
柱、支撑、承重墙、延性墙板等竖向构件
20％≤比例≤80％
15～30*

20
暂不要求
暂不要求
2
框架梁

10
─
暂不要求
3
板、楼梯、阳台、空调板等构件
70％≤比例≤80％
10~20*
必须
必须
（二)
围护墙和内隔墙
（20分）
4
非承重围护墙非砌筑（预制外墙板▪▪▪）
比例≥80％
5
10
必须
必须
5
围护墙与保温、隔热、装饰一体化（复合保温外墙板▪▪▪)
50％≤比例≤80%
2～5＊
可选
可选
6
内隔墙非砌筑(预制内墙板▪▪▪)
比例≥50%
5
必须
必须
7
内隔墙与管线、装修一体化
50％≤比例≤80％
2～5＊
可选
可选
(三)
装修和设备管线
(25分)
8
全装修＊
─
5
5
必须
必须
9
干式工法的楼面、地面
比例≥70％
5
—
可选
可选
10
集成厨房
70％≤比例≤90%
3~5*
必须
必须
11
集成卫生间
70％≤比例≤90%
3～5*
必须
必须
12
管线分离
50%≤比例≤70％
3～5*
可选
可选
(四)标准化设计
（3分)
13
平面布置标准化
─
1
─
可选
可选
14
预制构件及部品标准化
1
可选
可选
15
节点标准化
1
可选
可选
(五）信息化技术（2分)
16
─
─
2
─
可选
可选
总计
得分值总和

缺少的评价项

缺少项的分值

装配率(%）

设计单位自评结论
(是否装配式建筑）

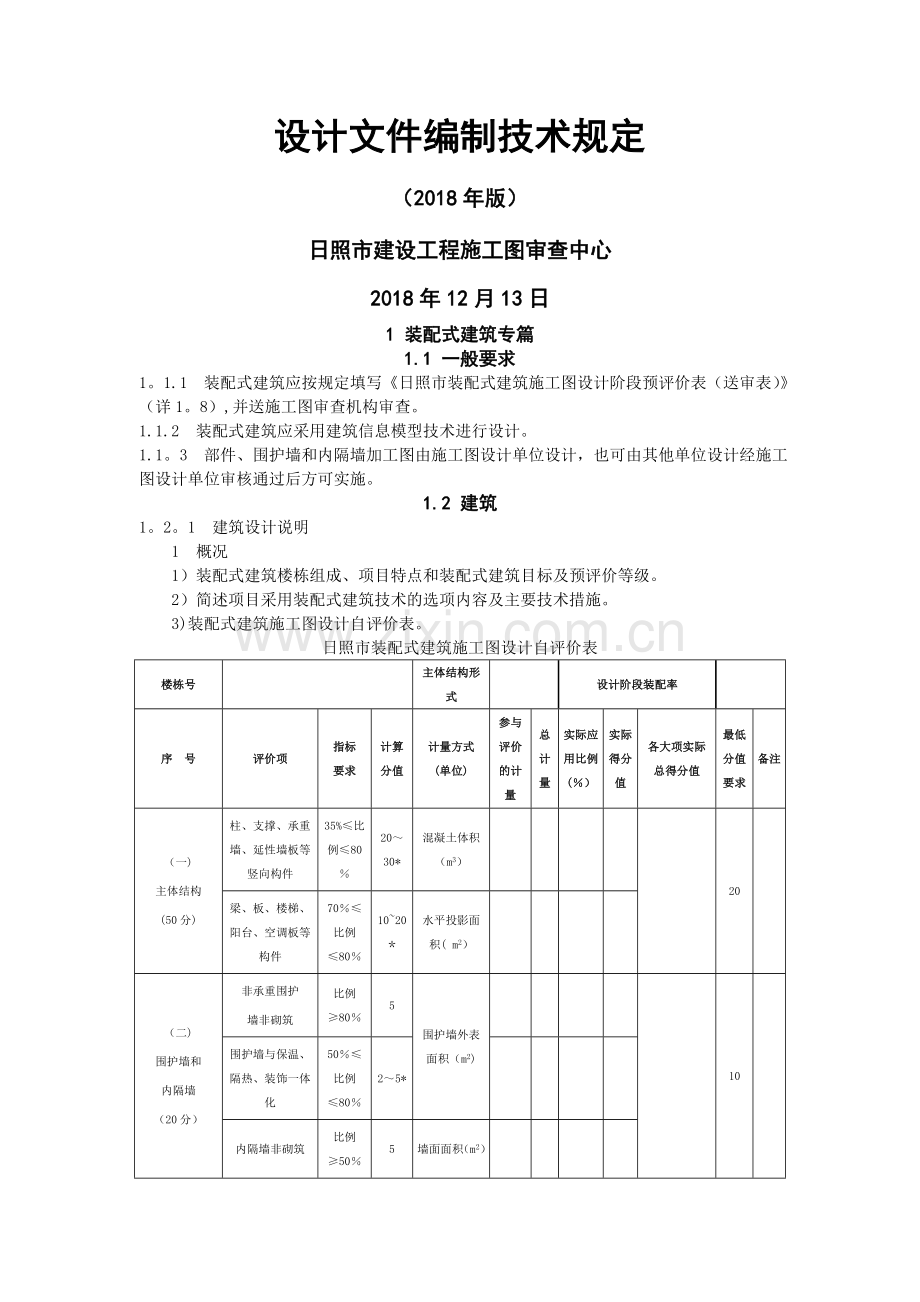

日照市装配式建筑工程施工图
设计文件编制技术规定
（2018年版）
日照市建设工程施工图审查中心
2018年12月13日
1 装配式建筑专篇
1.1 一般要求
1。1.1 装配式建筑应按规定填写《日照市装配式建筑施工图设计阶段预评价表（送审表）》（详1。8）,并送施工图审查机构审查。
1.1.2 装配式建筑应采用建筑信息模型技术进行设计。
1.1。3 部件、围护墙和内隔墙加工图由施工图设计单位设计，也可由其他单位设计经施工图设计单位审核通过后方可实施。
1.2 建筑
1。2。1 建筑设计说明
1 概况
1）装配式建筑楼栋组成、项目特点和装配式建筑目标及预评价等级。
2）简述项目采用装配式建筑技术的选项内容及主要技术措施。
3)装配式建筑施工图设计自评价表。
日照市装配式建筑施工图设计自评价表
楼栋号

主体结构形式

设计阶段装配率

序 号
评价项
指标
要求
计算分值
计量方式
(单位)
参与评价的计量
总计量
实际应
用比例
(％）
实际得分值
各大项实际总得分值
最低
分值
要求
备注
（一)
主体结构
(50分)
柱、支撑、承重墙、延性墙板等竖向构件
35%≤比例≤80％
20～30*
混凝土体积（m3）

20

梁、板、楼梯、阳台、空调板等构件
70％≤比例≤80％
10~20＊
水平投影面积( m2）

（二)
围护墙和
内隔墙
（20分）
非承重围护
墙非砌筑
比例≥80％
5
围护墙外表面积（m2)

10

围护墙与保温、隔热、装饰一体化
50％≤比例≤80％
2～5*

内隔墙非砌筑
比例≥50％
5
墙面面积（m2）

内隔墙与管线、装修一体化
50%≤比例≤80％
2～5*

（三）
装修和设
备管线
（30分）
全装修
─
6

6

干式工法的楼面、地面
比例≥70%
6
水平投影面积( m2）

集成厨房
70％≤比例≤90%
3~6＊
墙面、顶面和地面面积(m2)

集成卫生间
70%≤比例≤90％
3~6*

管线分离
50%≤比例≤70%
4~6＊
管线
长度
(m）
水

暖

电

（四）标准化设计
（3分）
平面布置标准化
─
1

预制构件及部品标准化
1

节点标准化
1

（五）信息化技术(2分）
─
2

得分值总和

缺少的评价项

缺少项的分值

装配率（%）

设计单位自评结论
（是否装配式建筑）
2 设计依据
1)与装配式建筑设计有关的国家及山东省技术标准、规定。
2）建设单位提供的有关使用要求或部品部件等技术资料。
3)政府主管部门对项目有关装配式建筑的要求。
3 建筑专业相关的装配式建筑技术选项内容，拟采用的技术措施，如标准化设计要点、预制部位等技术应用说明.
4 围护墙和内隔墙的墙体材料说明，围护墙与保温隔热、装饰一体化的做法，内隔墙与管线、装修一体化的做法。
5 建筑全装修内容：建筑装修材料表（包含楼地面、墙面、天棚、门窗的建筑做法）；建筑设施配置情况。
6 集成厨房、集成卫生间的建筑做法。
7 装配式建筑特有的建筑节能设计内容.
1。2。2 建筑设计图纸
1 平面图
1）建筑设施（包含固定家具设施、电气开关插座、灯具、水龙头等)平面布置图，如定位表述不清楚时，应增加立面图表示清楚.
2)楼地面装饰铺装平面布置图,天棚装饰平面布置图.
3）内隔墙安装图。
4）注明干式做法楼地面、集成厨房、集成卫生间、整体收纳等部品的位置。
5)注明公用管井布置。
2 立面图
1)注明围护墙采用预制部品的范围。
2）注明围护墙预制部品板块划分的立面分缝线、装饰缝和饰面做法。
3）当围护墙预制部品为反打面砖或石材时，应表达其铺贴排布方式.
4）注明围护墙的留洞位置及尺寸。
3 剖面图
当剖切或可见到部品部件时,应用不同图例示意。
4 详图
1）围护墙部品的构件连接、预埋件、防水、保温隔热等构造做法。
2）内隔墙拼接节点做法、饰面做法、管线设备预留图.
3）干式工法楼、地面构造做法。
4)集成厨房、集成卫生间设备布置详图、建筑饰面做法等。
5）标准单元大样图中应注明构件与轴线关系,并应表达设备点位综合图。
1。3 结构
1。3.1 结构设计说明
1 概况：项目采用装配式建筑技术的选项内容及主要技术措施。
2 设计依据
1）与装配式建筑设计有关的国家及山东省技术标准、规定。
2）建设单位提供的有关使用要求或部品部件等技术资料。
3 建筑分类等级:装配式建筑结构的设防类别、结构抗震等级。
4 主要结构材料
1）预制构件采用的混凝土强度等级、防水混凝土的抗渗等级；注明混凝土耐久性的基本要求等.
2）预制构件采用的钢材牌号、钢筋种类、钢绞线或高强钢丝种类及对应的产品标准,其他特殊要求（如强屈比等)。
3）连接材料的种类及要求（包括连接套筒、浆锚金属波纹管、冷挤压接头性能等级要求、水泥基灌浆料性能指标、螺栓材料及规格、接缝材料及其他连接方式所使用的材料).
5 其他需要说明的内容
1）预制结构构件种类、常用代码及构件编号说明；
2)预制结构构件钢筋接头连接方式及相关要求；
3）预制结构构件生产、运输、堆放、安装要求，对预制构件提出质量及验收要求；
4）预制结构构件施工安装注意事项、施工顺序说明、施工质量检测、验收。
1。3.2 结构设计图
1 结构布置图
1）绘出结构平面模板图，注明定位轴线、楼面结构标高、结构洞口的布置及必要的定位尺寸。
2)平面图中应用不同图例区分现浇或预制柱、现浇或预制承重墙（墙板)、现浇或预制梁、现浇或预制板、现浇或预制其它构件（楼梯、阳台、空调板等）、结构洞口等不同部位。
3)当选用标准图中节点或另绘节点构造详图时，应在平面图中注明详图索引号。
2 构件布置及配筋图
1)绘制现浇与预制柱、墙构件的平面定位及编号;注明现浇柱、墙配筋；绘制预制柱、墙拆分尺寸、选型及配筋。
2）绘制现浇与预制梁构件的平面定位及编号；注明现浇梁配筋；绘制预制梁选型及配筋.
3）绘制后现浇与预制板构件的平面定位及编号；注明现浇板配筋；绘制预制板选型及配筋。
4）其它构件（楼梯、阳台、空调板等)应绘出平立剖尺寸、构件代号、标高、配件详图。
3 混凝土结构节点构造详图
1）预制装配式结构的节点，梁，柱与墙体锚拉等详图应绘出平、剖面，注明相互定位关系、构件代号、连接材料、附加钢筋（或埋件)的规格、型号、性能、数量。
2）其它构件(楼梯、阳台、空调板等)连接节点大样。
4 其它图纸
预埋件应绘出其平面、侧面或剖面，注明尺寸、钢材和锚筋的规格、型号、性能、焊接要求。
1。4 建筑电气
1。4.1 建筑电气设计说明
1 概况：项目采用装配式建筑技术的选项内容及主要技术措施.
2 设计依据
1）与装配式建筑设计有关的国家及山东省技术标准、规定.
2）建设单位提供的有关使用要求或部品部件等技术资料。
3 设计说明
1）说明建筑电气管井布置、管线与结构分离情况及相关要求.
2）明确电气设备、管线等设置在墙体内的做法。对强弱电桥架长度、桥架内敷设的线缆长度及提前预埋在墙内和楼板内管线情况做出说明。
3）采用装配式建筑对施工工艺和精度的控制要求。如预留孔洞、沟槽做法要求,预埋管线的安装方式等.
4）墙内预留有电气设备时，应采取的隔声及防火措施;设备管线穿过预制构件部位采取的防水、防火、隔声、保温等措施。
5）防雷设计相关说明中表达预制构件防雷设计做法。
1。4。2 建筑电气设计图纸
1 应绘制各功能房间的电气变配电设备、配电箱设备、照明设备(灯具、开关、插座等）、电气消防设备、智能化设备设施等平面布置图，并应有规格及敷设要求.
2 应绘制管线线路图和管井布置图。
3 预留要求
1）对预埋在墙体内的电气预埋箱、盒、孔洞、沟槽及管线等要有精准定位。
2)对在结构构件中的预留孔洞要有精准定位。
3）当预埋管、线、盒及预留孔洞、沟槽及电气构件间的连接做法，在平面图中无法文字表达清楚时，可以节点详图的形式表示。
4 电气详图
1）复杂的安装节点应给出剖面图及节点详图.
2）管线交叉较多的部位应给出管线综合图.
4 防雷设计图
采用结构构件内钢筋作为防雷引下线时，应绘制结构构件内防雷引下线间连接大样,标注所采用防雷引下线钢筋、连接件规格以及详细作法.
1。5 给水排水
1。5.1 给水排水设计说明
1 概况：项目采用装配式建筑技术的选项内容及主要技术措施。
2 设计依据
1）与装配式建筑设计有关的国家及山东省技术标准、规定.
2）建设单位提供的有关使用要求或部品部件等技术资料。
3 设计说明
1）说明给水排水管井布置、管线与结构分离情况及相关要求。
2)说明集成卫生间管道布置情况。
3)描述给排水管道的敷设方式；管道、管件及附件等设置在墙体内的位置及做法；当文字表述不清可以图表形式表示。
4）描述给排水管道、管件及附件在预制结构构件中预留孔洞、沟槽、预埋管线等的部位及连接做法；当文字表述不清可以图表形式表示。
5）描述预留孔洞、沟槽做法要求、预埋套管及管道安装方式及预留孔洞、管槽等的尺寸;当文字表述不清可以图表形式表示.
6）描述管道穿过预制构件部位采取的防水、防火、隔声及保温措施。
7）与相关专业的技术接口要求。
1。5.2 给水排水设计图纸
1 应绘制各功能房间的给水排水设备、消防设备设施等平面布置图，并应有规格及敷设要求.
2 注明装配式建筑管道接口方式（如集成卫生间管道接口或同层排水管道接口）。
3 给排水系统图
装配式建筑当平面图无法表示清楚时，系统图应标明预制部品中预埋的管道；
4 详图
复杂的安装节点应给出剖面图。
1.6 供暖通风与空气调节
1。6.1 供暖通风与空气调节设计说明
1 概况：项目采用装配式建筑技术的选项内容及主要技术措施。。
2 设计依据
1)与装配式建筑设计有关的国家及山东省技术标准、规定。
2）建设单位提供的有关使用要求或部品部件等技术资料.
3 设计说明
1）说明暖通风井布置、管线与结构分离情况及相关要求。
2)预埋风管、线、孔洞、沟槽间的连接做法；当文字表述不清可以图表形式表示；
3)描述管道、管件及附件在预制构件中预留孔洞、沟槽、预埋管线等的部位；当文字表述不清可以图表形式表示;
4）描述预留孔洞、沟槽做法要求、预埋套管及管道安装方式及预留孔洞、管槽等的尺寸;当文字表述不清可以图表形式表示；
5)描述管道穿过部品部件采取的防水、防火、隔声及保温等措施；
6.6。2 供暖通风与空气调节设计图纸
1 应绘制各功能房间的暖通通风设备、消防设备设施等平面布置图，并应有规格及敷设要求.
2 在平面图中注明部品部件（包含预制墙、梁、楼板、墙体）上预留孔洞、沟槽、套管、百叶、预埋件等的定位尺寸、标高及大小。
3 在剖面图和详图注明部品部件(包含预制墙、梁、楼板、墙体）上预留孔洞、沟槽、预埋件、套管等的定位尺寸、标高及大小。
1。7 计算书
1。7.1 装配式建筑应有装配率计算书，装配率计算书应包含主体结构指标实际得分值、围护墙和内隔墙指标实际得分值、装修与设备管线指标实际得分值、计算项目中缺少的计算项分值总和和装配率计算值。其各项得分值可按如下原则进行计算：
1 主体结构指标实际得分值
1)当竖向构件整层整栋应用预制（叠合)构件时、应用比例明显高于指标要求的上限值时，可用文字描述其配置情况，可不计算实际应用比例，并直接给出得分值.
2）当水平构件整层整栋应用预制（叠合）构件时、应用比例明显高于指标要求的上限值时，可用文字描述其配置情况，可不计算实际应用比例，并直接给出得分值。
3）其余情况应计算应用比例，按内插法计算得分值。
2 围护墙和内隔墙指标实际得分值
1）当整层整栋采用非砌筑墙体或者非砌筑墙体明显高于指标要求的上限值要求时，可用文字描述其配置情况,可不计算实际应用比例，并直接给出得分值.
2）当整层整栋采用围护墙与保温、隔热、装饰一体化时、应用比例明显高于指标要求的上限值时，可用文字描述其配置情况，可不计算实际应用比例，并直接给出得分值。
3)当整层整栋采用内隔墙与管线、装修一体化时、应用比例明显高于指标要求的上限值时，可用文字描述其配置情况,可不计算实际应用比例，并直接给出得分值。
4）其余情况应计算应用比例,按内插法计算得分值。
3 装修和设备管线指标实际得分值
1）全装修文字描述完整,可直接给出得分值，否则不得分。
2）干式工法的楼地面文字描述完整,应用比例高于指标要求的上限值时，可不计算实际应用比例,可直接给出得分值；否则应计算实际应用比例.
3）集成厨房做法文字描述完整，按个数比例计算其应用比例明显高于或者低于指标要求的临界值时，可不计算实际应用比例，并直接给出得分值；否则应计算应用比例，按内插法计算得分值。
4）集成卫生间做法文字描述完整，按个数比例计算其应用比例明显高于或者低于指标要求的临界值时,可不计算实际应用比例，并直接给出得分值；否则应计算应用比例，按内插法计算得分值。
5）管线分离按管线长度比例计算其应用比例明显高于或者低于指标要求的临界值时,可不计算实际应用比例,并直接给出得分值；否则应计算应用比例，按内插法计算得分值。
4 缺少的计算项分值总和
可文字描述缺少的计算项,直接给出分值。
5 装配率计算值
装配率应按下式计算:
式中：P──装配率；
Q1──主体结构指标实际得分值；
Q2──围护墙和内隔墙指标实际得分值；
Q3──装修与设备管线指标实际得分值；
Q4──标准化设计指标实际得分值；
Q5──信息化技术指标实际得分值；
──评价项目中建筑功能缺少的评价项分值总和，Q4、Q5不包括在内.
1.7。2 装配式建筑的结构计算书应包含以下内容：
1 装配式建筑结构分析的相关系数应按照规范要求调整。
2 当采用非标准图集时,装配式建筑结构构件应按生产、运输、安装(吊装）及施工阶段进行强度和变形计算.
3 当采用非标准图集时,节点、连接接缝计算。
4 当采用非标准图集时，无支撑叠合构件应进行两阶段验算。
5 当预制夹心保温墙体采用非标准图集时时，内外层板间连接件连接构造应符合其产品说明的要求，当采用没有定型的新型连接件时，应有结构计算书或结构试验验证。
6 高层建筑围护墙抗风、抗震计算。
1.8 日照市装配式建筑施工图设计阶段预评价表（送审表）
项目名称

楼栋号

设计阶段装配率

建筑类别

主体结构形式

设计单位
（盖章）
序 号
评价项
指标要求
计算分值
计量方式
（单位)
参与评价的计量
总
计
量
实际应用比例(%）
实际得分值
各大项实际总得分值
最低分值要求
审图机构评价
备注
（一)Q1
主体结构
（50分）
柱、支撑、承重墙、延性墙板等竖向构件
20％≤比例≤80％
15～30＊
混凝土体积（m3）

20
是□
否□

梁、板、楼梯、阳台、空调板等构件
70%≤比例≤80％
10～20*
水平投影面积（m2）

10
(二）Q2
围护墙和内隔墙
（20分）
非承重围护墙非砌筑
比例≥80%
5
围护墙外表面积(m2）

10
是□
否□

围护墙与保温、隔热、装饰一体化
50%≤比例≤80%
2～5*

内隔墙非砌筑
比例≥50%
5
墙面面积（m2）

内隔墙与管线、装修一体化
50%≤比例≤80％
2~5＊

（三）Q3
装修和设备管线（30分)
全装修
─
5

5
是□
否□

干式工法的楼面、地面
比例≥70%
5
水平投影面积(m2)

集成厨房
70％≤比例≤90%
3～5*
墙面、顶面和地面面积（m2）

集成卫生间
70％≤比例≤90％
3～5*

管线分离
50％≤比例≤70％
3～5*
管线长度
(m）
水

暖

电

(四）Q4
标准化设计
(3分)
平面布置标准化

1

是□
否□
预制构件及部品标准化
1

节点标准化
1

(五)Q5信息化技术（2分）

2

是□否□
得分值总和

缺少的评价项Q'

缺少项的分值

装配率（%)

　设计单位自评结论
（是否装配式建筑)
设计单位项目负责人签字

审查机构评价结论
（评价否时应提出意见）

项目审查人签字
（审图机构盖章）

填写说明：
1. 高精度模板内设保温材料现浇一次成型的非承重维护墙体,满足无空腔复合保温结构体系要求且应用比例≥80％时，非承重围护墙非砌筑评价项得2.0分。
2. 采用高精度砌块拼装内隔墙且应用比例≥80％时，内隔墙非砌筑评价项得2.0分。
3. 围护墙、保温、装饰仅实现两者一体化,评价分值区间应为1。2～3。0；内隔墙、管线、装修仅实现两者一体化,评价分值区间应为1。2～3。0。
4. 评分表中,带“＊”项的分值采用“内插法”计算,计算结果取小数点后1位。
