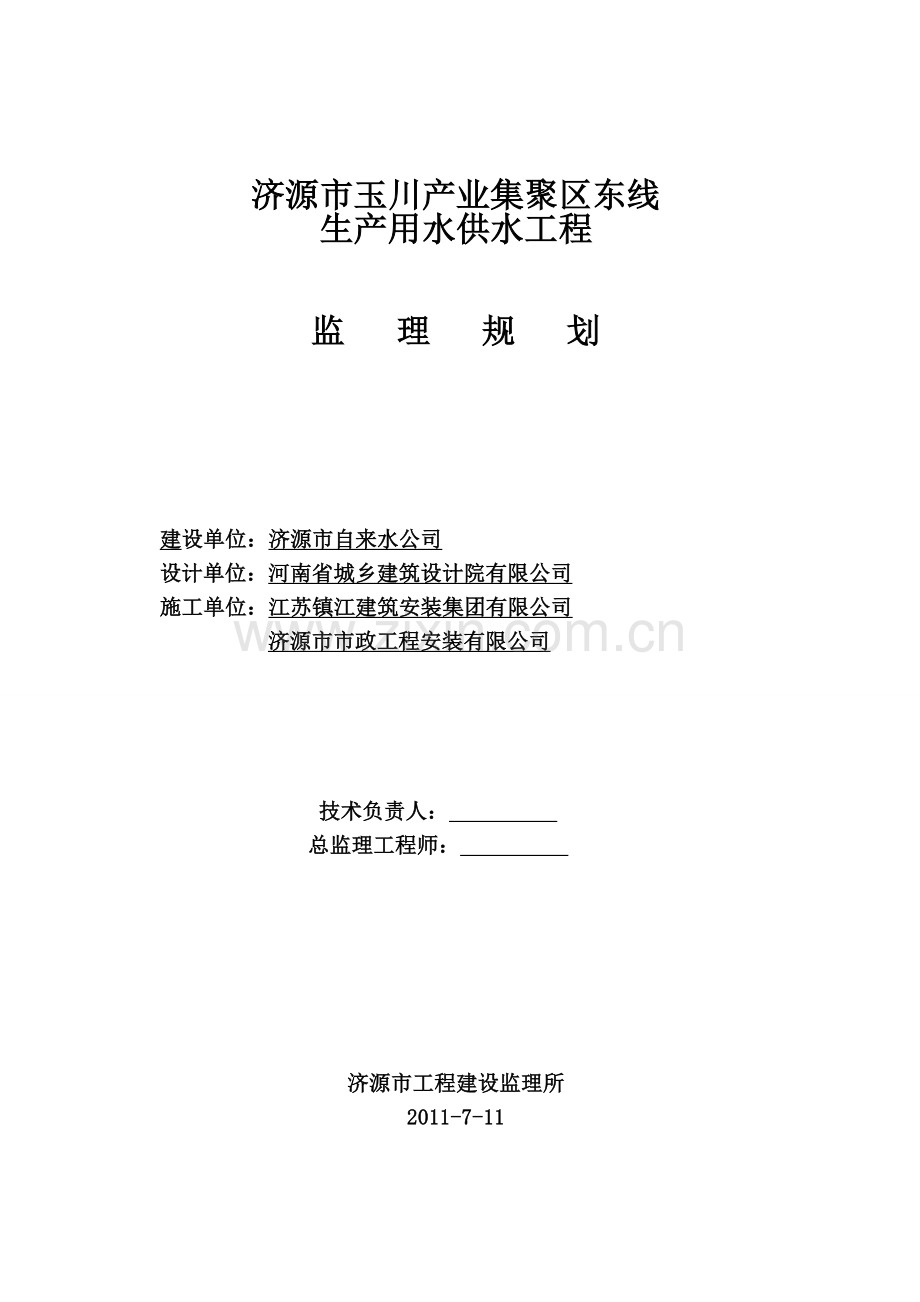

济源市玉川产业集聚区东线
生产用水供水工程

监 理 规 划

建设单位：济源市自来水公司
设计单位：河南省城乡建筑设计院有限公司
施工单位：江苏镇江建筑安装集团有限公司
济源市市政工程安装有限公司

技术负责人：
总监理工程师：

济源市工程建设监理所
2011-7-11

第一章 综合说明

1.1监理工程概况：
1、 工程名称：济源市玉川产业集聚区东线生产用水供水工程
2、 建设地点： 济源市玉川产业集聚区
3、 建设单位： 济源市玉川工业集聚区管理委员会，济源市自来水公司
4、 设计单位： 河南省城乡建筑设计院有限公司
5、 工程概况：济源市玉川产业集聚区位于济源市克井、五龙口镇境内太行山南麓孔山一带，东至济源市界，西至克井镇西界，南接306省道，北至太行山脚，该区域西边有盘溪河环绕，北边侯月铁路贯穿东西，铁路北侧石河由东向西汇入盘溪河。根据规划，该区域路网由玉川大道，玉川一号线，玉川二号线，玉川三号线，和玉川四号线等组成。东连接线起自连接线与二号线交叉处，向东与三号线相交，最后终止于新南沟村东，与新规划的四号线相连接，集聚区供水工程是依靠引沁济蟒总干渠为水源，通过引水管道引至产业区内，一部分通过自流经配水管网送至各用水点，另一部分通过产业区内水厂加压泵房，加压后经配水管网送至各用水点。
第一段管道设计在玉川六路玉川四路交叉处与产业区配水管连接，水靠送水厂加压送至玉川三路与玉川大道交叉处，与原有供水管道连接，本段管道桩号为A0+000至A2+840.管道材料设计为球墨铸铁给水管，管道材料应符合现行验收标准。
第二段管道设计自产业区水厂出水管起，经玉川四路至玉川大道中东段与原有DN400给谁管道东端点连接，水经水厂送水泵房加压至0.5MP送至高区，，本段管道桩号为G0+000至G1+000.管道材料设计为焊接钢管，管道材料应符合现行验收标准。
第三段管道设计在玉川大道与玉川一号线交叉处与原有供水管道连接，水靠自压方式送至玉川六号西段。本段管道桩号为K0+000至K1+435.管道材料设计为球墨铸铁给水管，管道材料应符合现行验收标准。
取水口位置位于引沁济蟒渠上游南侧，该工程直接自引沁济蟒渠取水，水靠自压方式送至玉川产业集聚区内规划水厂经净水厂处理后送至产业区内供水配水管网，供给生产，生活用水。取水口为钢筋混凝土结构

1.2监理服务期限
监理服务的期限自本合同签订之日起至本工程竣工验收之日。
1.3监理服务范围
施工阶段监理服务。
1.4监理工作内容
受建设单位委托负责所监理范围工程施工阶段的质量控制、工期控制、投资控制，并协助业主进行安全生产文明施工监督，进行合同管理和信息管理、协调有关单位间的工作关系。具体如下：
1、审批承包人提交的施工组织设计、施工技术措施、特殊（重要）工序施工方案、使用的原材料等。
2、全面管理工程建设合同，依据发包人授权对承包人选择的分包人资格及分包项目进行审查批准。
3、督促发包人按工程合同的规定，落实必须提供的施工条件，检查承包工程开工准备工作，并在检查与审查合格后按发包人要求签发合同工程开工令。
4、工程工期控制：协助发包人制定工程控制性进度目标，并以此为基础审查批准承包人提出的施工实施进度计划，检查其实施情况；督促承包人采取切实措施实现合同目标要求；当实施进度发生标准较大偏差时，及时向发包人提出调整控制性进度计划的建议意见并在发包人批准后调整；
5、施工质量控制：审查承包人的质量保证体系和措施。依据工程建设合同文件、设计文件、技术规范与质量检验标准，对施工前准备工作进行检查，对施工工序与资源投入进行检查、签证和施工质量评价；对工程常见、易发质量通病要采取可靠有效措预先控制；组织质量事故调查，审批质量事故处理方案；
6、工程投资控制：审核承包人的进度报表和结算报表；依据发包人授权处理合同变更与工程变更，下达变更指令；
7、施工安全监督：审查施工安全措施、劳动防护和环境保护措施及汛期防洪渡汛措施等，并负责检查、督促落实执行，参加重大安全事故调查并提出处理意见；
8、负责对施工中重要的施工机具、检测计量装置的监督检查，确保其安全可靠；
9、主持监理合同授权范围内的参建单位各方协调工作，编发施工协调会会议纪要；
10、协助发包人按国家规定进行工程各阶段验收、单位工程、分部工程以及分项工程验收、竣工验收，提交相应的工程建设监理报告，审查承包人编制的竣工资料；
11、信息管理：做好现场监理记录与信息反馈。定期编制监理月报。
1．5监理目标
（一）质量控制目标
工程质量达到业主的要求目标。
监理机构将根据技术标准、规范、规程、质量验收标准和设计图纸、文件，以严格的监理方法，完善承包商自检和监理单位抽检的质量保证体系；进行一丝不苟的中间检验和现场验收；重视事前预防的环节监理。确保工程质量达到业主要求的等级。
（二）工期控制目标——60天
确保按施工中标工期和经审定的施工组织设计进度的安排完成。
在进度控制方面，监理机构要求承包商根据施工承包合同提出工程总计划、年进度计划、月进度计划或周进度计划：指导承包商运用网络计划技术，找出影响工期的关键路线；并在实施过程中建立数据采集制度，利用计算机跟踪分析施工中产生的进行偏差；提出进度调整计划及采取措施的建议。保证工程在合同工期内竣工。
（三）投资控制目标
按照业主的投资意图与招投标的造价进行措施周密、及时准确的投资目标控制。
根据委托人（招标文件）要求，监理机构的工作内容主要是现场实物工程量的签认。监理机构的工作原则是准确及时。验收手续必须齐全，质量必须符合设计、规范要求。通过认真核实工程数量，协助业主把好费用关。
（四）合同和信息管理目标
管理有序，有监理管理资料。
使用计算机辅助进行项目管理，监理机构将依据法律、法规和规章制度，对合同关系进行协调、监督；维护业主的合法权益，正确处理合同执行中的纠纷；减少项目动作的风险。
（五）安全文明施工的控制目标
目标到位，不留隐患，确保无重大安全事故。
监理机构将通过对工程建设的人、机、环境及施工全过程进行评价、监督和检查，制止建设行为中的冒险性和随意性，有效地把该工程安全控制在允许的风险度范围以内，以确保安全性。

第2章 监理工作原则、依据及权限
2．1 监理工作原则：严格控制、积极参与、热情服务
（一）严格控制：
1、严格控制工期计划的贯彻执行，当工程施工实际工期与计划工期不符时，总监理工程师应及时要求调整计划及采取相应措施的意见，力争项目工期目标的实现；
2、严格控制工程质量，对施工组织设计或施工方案、施工管理制度、质量保证体系、测试单位与分包单位的资质、工程上使用的原材料、半成品、成品和设备的质量以及工程复核验收签证等必须严格把关。
（二）积极参与
1、认真学习设计图纸和有关文件，理解设计意图，尽量将图中的问题或疑点及时提出，需要时可配合设计人员共同商量解决方法，对某些不合理处也应提出修改意见，积极提出合同化建议，全设计更为优化；
2、在施工组织设计或施工方案审查时，从实际出发，积极提出改进意见，使之更为完善；
3、积极参与对新工艺、新技术和新产品使用进行技术经济分析、比较。
（三）热情服务：
1、监理人员坚守现场，积极配合施工需要；
2、遇到问题尽可能及时解决于现场，不拖拉，不推诿；
3、对施工上的一些技术复杂难题，尽可能给予帮助；
4、及时向有关单位提供工程信息，做好协调工作。
2．2监理工作依据
1、建设单位与监理单位依法签订的工程建设监理合同；
2、国家和地方现行的有关工程建设及工程建设监理的法律、法规、规范和标准；
3、经批准的工程项目文件和设计文件；
4、建设单位与承包单位、设备供应单位、材料供应单位依法签订的建设工程施工合同、设备供应合同、材料供应合同；
5、正式的工程项目施工图纸及说明；
6、《混凝土结构工程施工及验收规范》（GB50204—2002）
7、《工程测量规范》（GB50026-93）
8、公路路面基层施工技术规范（JTJ034-2000）
9、给水、排水管道工程施工及验收规范（GB50268-97）
10、《市政道路工程质量检验评定标准》（CJJ01-90）
2．3监理工作权限
监理机构在建设单位的授权范围内可行使以下权利。
1、施工组织设计必须经项目总监理工程师审核认可后，才能开工。
2、工程上使用的原材料、半成品、成品和设备的质量必须经专业监理工程师认可后方准使用。
3、凡隐蔽工程必须专业监理工程师签证认可并经总监理工程师复核后，方能进行下一道工序施工。
4、已完工程形象工期和施工质量，必须经总监理工程师签证认可后，建设单位才予以支付工程款。
5、当承包单位有不按图纸或不遵守施工操作规程、验收规范规定进行施工时，监理工程师可签发监理工程师通知单，书面通知整改。当严重危及安全和质量时，总监理工程师有权签发工程暂停令，承包单位接到工程暂停令后，必须立即停止施工。
6、在施工过程中，如发现个别施工人员素质确实太低或工作责任心很差，造成人为的工程质量下降、施工管理混乱的，总监理师有权向承包单位提出要求更换人员。

第3章 质量、工期、投资控制的措施和方法
3．1质量控制措施和方法
3．1．1 原材料、构配件、设备质量控制措施
1、原材料、构配件、设备质量控制措施
（一）原材料、构配件质量控制措施
①凡由承包单位负责采购的原材料、半成品或构配件，在采购订货前向监理工程师早报；对重要材料，还应提交样品，供试验或签定，有些材料则要求供货单位提交理化试验单，经监理工程师审查后，方可进行订货采购。
②对于半成品或构配件，应按经过审批认可的设计文件和图纸要求采购订货，质量应满足有关标准和设计的要求，交货期应满足施工及安装进度安排的需要。
③供货厂家是制造材料、半成品、构配件主体，所以通过考查优选合格的供货厂家是合格证采购、订货质量的前提。大宗的器材或材料的采购应当实行招标采购的方式。
④对半成品、构配件的采购、订货，监理工程师应提出明确的质量要求，质量检测项目及标准；出厂合格证或产品说明书等质量文件的要求，以及是否需要权威性的质量论证等。
⑤供货厂方应向需方（订货方）提供质量文件，用以表明其提供的货物能完全达到需方提出的质量要求。
⑥施工机械设备的选择，除应考虑施工机械的技术性能、工作效率，工作质量，可靠性及维修难易、能源消耗，以及安全、灵活等方面对施工质量的影响与合格证外，还应考虑其数量配置对施工质量的影响与保证条件。
⑦审查施工机械设备的数量是否足够。
⑧审查所属的施工机械设备，是否按批准的计划备妥；所准备的机械设备是否与监理工程师审查认可施工组织设计或施工计划中所列者相一致；准备的施工机械设备是否者牌完好的可用状态等。
（二）设备质量控制措施
①在设备采购阶段，复查设计单位提供的设备技术规范书，按照建设单位的要求，编制采购方案，报建设单位批准后对设计推荐的厂家进行市场调查，考察潜在的设备供应单位。
②当采用招标方式进行设备采购时，项目监理机构根据建设单位需求，协助建设单位组织招标。当直接采购时，协助建设单位参与技术和商务谈判，商签订货合同。
③做好原材料和配件采购的监控工作，首先选择资质具备、能力满足、信誉服务优良的厂家。对到场设备和主要材料进行质量检查，做到不合格不进场，不入库，不就位，确保质量达到优质水平。专业监理工程师对承包商按有关规定进行复试的材料和设备，监理人员进行检查，对不合格的材料、购配件进行封存，未经监理工程师签证的材料，严禁在工程中使用，并签发监理通知单，限期撤出现场。
④专业监理工程师组织设备开箱验收，检查运输、装卸质量，核查随机文件、装箱单和附件，设备清点后移交安装单位，对备件和专用工具清点造册，对设备缺陷的缺件要取得供应商的确认。
2、原材料主要质量要点
（1）把好原材料质量
驻地监理工程师在审批原材料时，一要审查材料出厂合格证；二要审查承建商自检试验的结果，监理人员还要亲自对来样进行试验，以确定所报材料是否符合规范要求。不合格的材料坚决不准使用。已进场的材料，若由于存放不当或储存时间过长导致质量变化而不能使用时，不得用在工程中。
（2）加强对混合料中水泥用量与集料级配控制
在水泥稳定碎石中，水泥剂量一般在4～5%即可达到强度要求。在审批基层混合料组成设计时，监理工程师对无侧限抗压强度进行了综合控制，合适的配合比应该是：既达到设计强度的要求，又不高出设计强度太多，在施工过程中，监理工程师对水泥用量的控制，应采取宏观和微观控制相结合的方法。宏观上每天定期检查承建商水泥总消耗量，并以此期间实际铺筑面积所需水泥总数相比较；微观上，检查试验室水泥剂量试验结果。碎石的级配是否合格也是影响基层质量的重要因素，所以在施工中也应随时通过筛分或观察检查集料的级配，及时要求承建商高速不良级配以保证混合料质量。
3、 原材料、构配件及设备质量控制程序

原材料、构配件及设备可以进入现场
原材料、构配件及设备不能进入现场

供应厂商已选定，承包人拟采购并呈报
《原材料、构配件、设备报验单》

监理审查厂商提供的质量保证资料

不合格或不齐全

监理工程师全过程见证取样及送检
原材料、构配件及设备质量

合格
不合格

签署《材料、构配件、设备报验单》

3．1．2质量的事前控制措施
（一）施工准备阶段质量监理
1、石料的准备应符合下列要求：
①不同规格的石料应分别堆放，不得混杂，在有条件时宜加盖防雨蓬。
②各种规格的石料到达工地后，对其强度、形状、尺寸、级配、清洁度、潮湿度等进行试验检查。如尺寸不符合规定要求时，应重新过筛；若有污染时，应用水冲洗干净后干燥后方可使用。
2、施工前对各种施工机具应作全面检查，并应符合相关规定。
（二）测量放样质量监理
1、施工放样的审核
每一施工项目开工前，要求承包商填报施工测量放线报验单，并附施工放样检查资料一并报监理审核，监理抽检或审查核实确认后方可开工。监理主要审核承包商的导线、中线、水准点，纵、横断面检查、施工测量成果等。
2、审核承建方案，确保方案合理，以满足工程质量要求。
3、检查承建商的测量仪器：钢尺、经纬仪、水准仪等是否校验合格，以保证其测量精度及测量数据的可靠性。
4、监理校核记录应保存，作为承建商认可的依据，可采用市政监理汇编中的“监B—05～监B—07”等表格。
5、校测业主提供的坐标控制点及水准点。
6、对管道的轴线控制桩，攀线桩及临时水准点的设置合理性要加以认定及校核。
（三）测量放样监理工作流程
填写道路测量放样报验单
承包人
审核检查施工测量放样报验单
监理工程师
审查结果
签认质量验收单
监理工程师
进行下道工序
合格
承包人根据规范要求，自检合格，并报测量放样资料
控制中线位置、高程、
横断面
重测

（四）监理工作控制措施
1、项目监理部应建立完整的质量监控组织体系，以确保对各施工环节进行有效控制，根据本工程实际情况设有材料、试验、测量、计量、路、管道、给排水等技术专业监理，并明确各自职责，落实岗位责任。
2、监量人员对施工全过程进行检查，监督和管理，制止影响工程质量的各种因素，使承包商提交的工程项目符合设计图纸、技术规范、使用要求与验收标准。
3、开工报告审核
承包商在完成施工准备工作，根据合同规定的开工日期，向监理机构提请开工申请，监理机构审核承包商递交的开工报告，审核承包商人员、材料、机械设备进场情况，近期分项工程施工安排，施工自检体系健全情况，水、电、路等临时工程，各类控制桩复测结果，现场拆迁、资金准备等。考虑具备开工条件后，与业主协商一致，由总监批准发布开工令。
4、对承包人的质量自检系统进行监督：
每道工序完工后，先由承包商的质检系统进行检查，不合格的项目和工序，自行返工或修补，直至达到规范要求的标准后报送监理。监理抽验并签认后，方可进行下道工序施工。重点对影响施工质量的关键工序与部位进行“重点监理，加强现场抽检，严格把关”。
5、在熟悉设计文件和图纸的基础上，会同承包人、设计单位或勘测部门在现场交接中线控制桩和水准点，并批示和检查承包人对所有测量控制桩和水准点，进行有效的保护，直到工程竣工验收结束。
6、对业主提供的图纸上获得的资料，或在设计单位现场交桩获得的原始定线资料，进行复核和校核，确保原始定线方位、水准点高程的数据准确无误。若发现有连续两个以上原始基准点或基准高程丢失、损坏时，应通过业主由设计勘测单位补定。
7、审核检查承包人提交的施工放样报验单及测量资料。对进行检查验收合格的及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再予以书面认可。
8、对承包人以加密控制点、辅助基线、临时水准点和施工放样为目的的测量工作，进行现场监督、检查、复核并认可。
3．1．3质量的事中控制措施
（一）挖方工程质量监理控制措施
1、监理工程师应管好设计要求监督承建商作好挖方边坡防护工程，不扰动边坡枯部土层和破坏其自然植被，以保证边坡顶部的稳定。为保证挖方段的边坡稳定，应要求承建商选择合理的开挖方法。
2、挖土的开挖程序（方法）、挖至中期顶面时的预留碾压沉降高度、超挖或土质松软路段的处理、压实度及外观质量。
3、挖土必须按设计断面自上而下开挖，不得乱挖、超挖、严禁掏洞取土。弃土应及时清运，不得乱堆乱放。
4、严格控制特殊土路基及冬、雨季的施工质量，质量标准均按《城市道路路基工程施工及验收规范》（CJJ44--91）的有关规定执行。
（二）附属构筑工程质量监理控制措施

㈠、给水工程质量监理工作流程，见图1
审批结果
填写开工申请单
承包人
·施工组织设计
·施工技术、安全措施
·管材、配件、材料检验报告
·进场人员、设备
·施工单位及分包资格证书
填报每道工序质量报验申请表
承包人
返工
现场检查
现场监理员
试验室检验
试验监理员
审批结果
填写部位质量评定表
承包人
·合同条款
·规范要求
·自检合格资料等
返工
签认质量报验申请表
专业监理工程师
单项工程完成
汇总各项质量报验申请表，填入验收记录汇总表
监理工程师
现场抽样检查
专业监理工程师
签认工程质量验收证明书
监理工程师
检查结果

不同意

同意

不合格

合格

图1 给水管道工程质量监理工作流程

㈡、测量放样质量监理
1．监理工作内容：
⑴ 检查承包人的测量人员对图纸熟悉情况，复算所需用的有关数据是否正确。
⑵ 复核性检查临时水准点闭合差。
⑶ 检测管道中线的控制点、中心桩、中心钉高程、坡度板设置位置与高程、沟槽边线。
⑷ 检查待建管道与原有管道衔接高程。
2．质量标准、检测频率与方法
⑴ 水准点闭合差为±12√L（mm）、（L为水准点之间的水平距离，单位为km）。

㈢、沟槽质量监理
1．监理工作内容：
⑴ 检查承包人的进场人员、材料进场情况、机具、现场施工条件，审批开工申请单。
⑵ 检测开挖断面、槽底高程、槽底坡度、槽底预留保护层厚度，检查边坡支护设施。
⑶ 检查排水，雨季施工措施落实情况。
⑷ 遇地质情况不良、施工超挖、槽底土层受扰等情况时，汇同设计、业主、承包人共同研究制定地基处理方案、办理变更设计或洽商手续。
2．质量标准、检测频率与方法
⑴ 不得扰动槽底土壤，如发生超挖，严禁用土回填，槽底不得受水浸泡或受冻。

㈣、管道基础质量监理
1．监理工作内容：
⑴ 监督承包人按基础处理方案所提要求进行基础处理。
⑵ 检查碎石垫层平面位置、高程、平整性、垫层密实度是否符合设计或规范规定。
⑶ 当承插式管道在垂直或水平方向发生转弯时，按设计规定对转弯处支墩混凝土的施工质量进行监理。
2．质量标准、检测频率与方法
⑴ 管道地基处理应符合设计提出的各项标准。
排水管道平基、管座质量监理汇总表
序号
项目
允许误差（mm）
检验频率
检验方法
范围
点数
1
▲混凝土抗压强度
必须符合CJJ3－90附录三的规定
100m
1组
必须符合CJJ3－90附录三的规定
2
垫层
中线每
侧宽度
不小于设计规定
10 m
2
挂中心线用尺量
每侧计1点
高程
0 －15
10 m
1
水准仪

㈤、铸铁管道安装质量监理
1．监理工作内容：
⑴ 检查管材质量证书，对每根管子、橡胶圈的外观均进行检查。
⑵ 复查沟槽开挖排水情况，基础施工质量，以预防浮管事故发生，保证安管顺利进行。
⑶ 复查铸铁管接口环向间隙、承插口的纵向间隙、承插口接口允许转角是否符合有关规定。
⑷ 检查铸铁管接口工作坑尺寸是否符合下表规定，以满足接口施工要求。

2．质量标准、检测频率与方法
⑴ 管及管件表面不得有裂纹及妨碍使用的凹凸不平的缺陷；
⑵ 承口内工作面及插口外工作面应光滑、轮廓清晰，不得有影响接口密闭性的缺陷；
⑶ 球墨铸铁管承口和插口的对口间隙，最大不得超过下表，也不应小于3mm。
⑷ 球墨铸铁管接口的环形间隙应均匀。

球墨铸铁管接口工作坑尺寸
管径（mm）
工作坑尺寸（m）
宽度
长度
深度
承口前
承口后
≦500

承口外径加800

200

承口长度加200

200

铸铁管承口和插口的对口最大间隙（mm）
管径（mm）
沿直线铺设时（mm）
沿曲线铺设时（mm）
75
100～250
300～500

4
5
6

5
7
10

铸铁管的允许转角
公称直径（mm）
允许转角（°）
75~600

3

给水铸铁管安管质量要求
项目
质量标准
允许误差（mm）
检验频率
检验方法
管道高程
按设计要求
±20
抽查时每节管分别取2点
水准仪
中线位移
30
直尺
立管垂直度
每米2且不大于10
垂线和直尺
承插口环形间隙
直径75～200
直径250～450
直径500～900

标准环形间隙（mm）10
11
12

＋3
－2
＋4

同上
直尺

㈥、钢管安装质量监理
1．监理工作内容：
⑴ 审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等；
⑵ 检查管材质量证书，对每根钢管、管件、焊条质量均进行检查；
⑶ 检查纵环向焊缝间距、管节接口、焊接环境是否符合要求；
⑷ 检查焊缝的外观质量。
2．质量标准、检测频率与方法
⑴ 管节的材料、规格、压力等级、加工质量应符合设计规定；
⑵ 管节表面应无斑疤、裂纹、严重锈蚀等缺陷；
⑶ 焊条的化学成分、机械强度应与母材相匹配，质量应符合现行国家标准《碳钢焊条》、《低合金焊条》的规定；
⑷ 焊缝外观应符合下列要求；

项目
技术要求
外观
不得有熔化金属流到焊缝外未熔化的母材上，焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷；表面光顺、均匀，焊道与母材应平缓过渡
宽度
应焊出坡口边缘2~3mm
表面余高
应小于或等于1+0.2倍坡口边缘宽度，且不应大于4mm
咬边
深度应小于或等于0.5mm，焊缝两侧咬边总长不得超过焊缝长度的10%，且连续长不应大于100mm
错边
应小于或等于0.2t，且不应大于2mm
未焊满
不允许

⑸ 法兰盘对应平行、紧密，垫片不使用双层，与管道中心线垂直。螺帽在同一面，螺栓紧固，露出螺帽的长度不大于螺栓直径的1／2。阀门安装紧固、严密，与管道中心线垂直，操作机构灵活、准确。
钢管安装允许偏差
序号
项目
允许偏差（mm）
检查频率
检验方法
范围
点数
1
▲管道高程
±20
每节点
2
水准仪
2
中线位移
30
2
尺量
3
立管垂直度
每米2且不大于10
2
垂线和尺

㈦、管道内外防腐质量监理
1．监理工作内容：
⑴ 查内外防腐层的材料质量是否符合规定；
⑵ 查内外防腐层的施工工艺是否符合规范要求；
⑶ 检查内外防腐层的施工质量是否符合规范要求；
2．质量标准、检测频率与方法
⑴ 涂底漆前管子表面应清除油垢、灰渣、铁锈，涂底漆前基面应干燥，基面除锈后与涂底漆的间隔时间不得超过8小时；
⑵ 沥青涂料熬制温度宜在230℃左右，涂刷温度不得底于180℃。
⑶ 涂一层沥青缠绕一层玻璃布，玻璃布的压边宽度应为3cm~4cm，接头搭接长度不得小于10cm，上下层搭接接头应相互错开。
⑷ 外防腐层质量应符合下列质量标准：

材料种类
构造
检查项目
厚度
外观
电火花试验
粘附性
石油沥青涂料
三油二布
≧4.0
涂层均匀无摺皱空泡凝块
18KV
用电火花检漏仪检查无打火花现象
以夹角为45~60°边长40~50mm的切口，从尖角端撕开防腐层；首层沥青层应100%地粘附在管道的外表面。
四油三布
≧5.5
22KV
五油四布
≧7.5
26KV

㈧、管道水压试验质量监理
1．监理工作内容：
⑴ 比较长的给水管道应分段试压，每段长度按设计规定或不得超过1000m；管段分段试压时，各段累计长度不应小于管道试验总长的90％。如管件阀门出厂压力小于管道试验压力，又符合设计要求时，可用盲板隔开，不参加试压。
⑵ 检查分段试压应考虑的问题是否一一落实，是否符合设计要求。
⑶ 检查落实试压打泵前的复查和准备工作。
⑷ 检验打泵盖堵及接口是否符合设计要求与有关规定。
⑸ 审查试压后背、管件、支墩是否符合设计规定。
⑹ 审查不同管材、不同管径、不同接口采用的不同盖堵及其支顶是否符合设计规定和有关要求。
⑺ 做好压力表的检验校正，做好放水排气设施等准备工作。
⑻ 串水后试压管段宜保持0.2～0.3Mpa水压（但不超过工作压力）浸泡。浸泡时间为：铸铁管24h。
⑼ 水压试验一般应在管身胸腔填土后进行，接口部位是否填土应根据实际情况确定。
⑽ 水压试验时，应统一信号，统一指挥，明确分工，并对后背、支墩、接口、排气阀等都应规定专人负责检查，规定发现问题时的联络信号。
⑾ 对所有后背、支墩必须进行最后检验，确认安全可靠时，方可进行水压试验。
⑿ 水压试验开始时应逐步升压，每升一次以0.2Mpa为宜，每次升压后检查没有问题后，再继续升压。
⒀ 水压试验时，后背、支墩、管端等附近不得站人，待停止升压时才可接近检查。
⒁ 水压试验压力应按设计规定或参照《给水排水管道工程施工及验收规范》（GB50268—97）规定执行。
⒂ 用放水法测定管道渗水量。
2．质量标准、检测频率与方法
⑴ 水压升至试验压力后，保持恒压10min，检查接口、管身无破损及漏水现象时，管道强度试验为合格。
⑵ 放水法测定管道渗水量：试验结果管道未发生破坏，渗水量q值不大于规范规定的标准（2.2L/（min.km）），经监理工程师复查符合规定，即为合格，签认交工证书。
⑶ 非隐蔽性管道，在试验压力下，10min压力降不大于0.05MPa，且管道及附近无损坏，然后使试验压力降至工作压力，保持恒压2h，进行外观检查，无漏水现象认为严密性试验合格。

㈨、管道冲洗消毒质量监理
⑴ 管道冲洗
审批承包人管道冲洗方案，制订管道冲洗质量标准，经审查同意后，承包人方可进行管道冲洗。
① 复查承包人接通旧管放水冲洗的准备工作；复查接管施工组织是否做到明确分工，统一指挥，密切配合；复查关闸断水、支墩拆除、接管、做好支墩、开闸通水等具体要求，措施是否严密适用，要求承包人确保安全。
② 复查承包人在放水冲洗前的准备工作、开闸冲洗、检查管道沿线有无异常、至关闸、存水、取样水质化验等各工序是否符合规定。
放水完毕，管内存水达24h后，由承包人取水样化验合格，经监理工程师书面认可后，不用消毒。
⑵ 管道消毒
审查承包人的管道消毒方案和实施措施，并制定质量标准。

水管消毒要求
程序
注意事项
⒈准备工作
·在消毒前两天，与管理单位联系，取得配合
·制备漂粉溶液
⒉泵入漂粉溶液
打开放水口和进水口处闸门，根据漂粉溶液浓度，泵入速度，调节闸门开启程度控制管内流速，以保证水中游离氯含量每升25～50mg
⒊关闸
应在放水口放出水的游离氯含量为每升25mg以上时，方可关闸
⒋泡管消毒
24h以上
⒌放净氯水，放入自来水
关闸并存水24h
⒍取水化验
由管理单位进行；符合标准才算完毕

㈩、沟槽回填土质量监理
1．监理工作内容：
⑴ 根据沟槽不同部位的回填要求，审查承包人的标准击实试验，并与试验监理所作的平行试验进行比较，确定最佳干密度；
⑵ 监测现场回填土的最佳含水量与土压实后的压实度是否符合沟槽部位回填土的设计要求；
⑶ 检测分层回填虚铺厚度、碾压机具、碾压遍数、碾压步骤是否符合施工组织设计，分段搭接是否符合要求。
2．质量标准、检测频率与方法
⑴ 回填土时，槽内无积水；
⑵ 无回填淤泥、腐植土、冻土及有机物质；
⑶ 管顶以上500mm内不得回填大于100mm的石块、砖块等杂物。

沟槽回填土质量要求
序号
项目
压实度（%）（轻型击实试验法）
检验频率
检验方法
范围
点数
1
胸腔部分
＞90
两井
之间
每层一组
（3点）
环刀法
2
管顶以上500mm
＞85
两井
之间
每层一组
（3点）
环刀法
3
管顶500mm以上至地面
当年修路（按路槽以下深度计）
0～800mm
高级路面
次高级路面
过渡式路面
＞98
＞95
＞92
两井
之间
每层一组
（3点）
环刀法
800～1500mm
高级路面
次高级路面
过渡式路面
＞95
＞90
＞90
＞1500mm
高级路面
次高级路面
过渡式路面
＞95
＞90
＞85
当年不修路或农田
＞85
注：⑴本表系按道路结构形式分类确定回填土的压实度标准；
⑵最佳压实度检验办法CJJ－90见附录四；
⑶高级路面为水泥混凝土路面、沥青混凝土路面、水泥混凝土预制块等。次高级路面为沥青表面处理路面、沥青贯入式路面、黑色碎石路面等。过渡式路面为泥结碎石路面、级配砾石路面等；
⑷如遇到当年修路的快速路和主干路时，不论采用何种结构形式，均执行上列高级路面的回填土压实度标准。

工序施工完毕
施工单位自检、专职检、初检
通知驻现场工程师或其代表
会同现场检查
试验室检验
合格
签署质检合格意见
进行下道工序
（各工序交接检验图）
3．1．5 隐蔽验收基本程序

施工单位完成隐蔽分部分项工程
质量保证资
料齐全合格
分部分项工程质量
评定自评合格或优良
隐蔽、分部分项
施工记录已签认
呈报《工程报验单》
监理工程师审查
检查隐蔽工程、分部分项工程是否完成
检查质量保证资
料是否符合要求
审查分部分项工程
质量评定是否正确
不合格：签发不合格工程通知书
合格：签认工程检验认可书
（不能进行一道工序）
（可以进行一道工序）

1、隐蔽工程检查验收：对隐蔽工程必须经监理人员检查认证合格后才能掩盖，承包商应在验收前24小时提出《隐蔽工程验收报告》并附隐蔽资料。监理部应在接到报告后的24小时内进行验收，重要部位应会同业主、设计单位和质监站一起进行，经验收合格的隐蔽工程，监理应签认，未经监理检验，自行封闭、掩盖、监理有权重新开挖检查。
2、分项、分部工程质量验收：承包人将自身的各种记录、提交监理审查，监理从外观检查，强度检测，几何尺寸的检查，根据规定的标准与检测频率进行验收，包括沟槽开挖，灰土垫层，平基管座，安管、抹带，沟槽回填。路床开挖，灰土底基层，碎石灰土基层，水泥稳定碎石基层，沥青砼或砼面层。侧石、缘石、预制人行道板。收水井、支管。检查井、阀门井，砼排水管道闭气检验，自来水管道试压。
3、隐蔽工程是指工程完成之后无法看到检查的工序项目，隐蔽工程要求监理人员进行旁站。
4、监理人员要针对隐蔽的项目、内容逐一检查，符合设计要求后才能同意隐蔽，监理人员要及时签字。
3．1．6各分部、分项工程监理计划要点

监理检查分部、分项工程过程控制
序
号
名称
监理控制内容
施工单位自检报验内容
控制标准及依据
1
定位
放线
1.审查施工单位的测量放线记录。
1.复验业主提供的测量控制点。
2.进行施工放线。
3.向监理报验。
1.业主提供的依据
2.规范CJJ1-90
2
挖
沟
槽
1.检查中线及上口放线尺寸。
2.检查坡度是否顺直。
3.沟断面尺寸、深度及支撑措施。
4.是否留有工作面。
5.弃土位置地否符合要求。
1．中线及上口尺寸符合设计要求。
2．沟槽坡度要顺直，断面尺寸、深度符合要求。
3．按设计要求进行支撑。
4．留有足够工作面，弃土按规定。
5．自检合格后向监理报验。
1.按设计要求
2.规范CJJ3-90
3
平
基
管
座
1. 严禁扰动土壤，不得浸泡、受冻。
2.灰土、砼要符合设计要求。
3.管座的砼浇灌的断面尺寸、密实度，是否顺直。
4.中线、标高的检查，监督养护。
1．注意不要扰动土壤、不得浸泡、受冻，有特殊情况报告监理。
2．灰土及砼垫层严格配比，保证压实度和密实度。
3．断面尺寸及平整度达到设计要求。
4．中线、标高要复测。
5．自检合格后填写记录向监理报验。
1.按设计要求
2.规范CJJ3-90
4
检
查
井
1. 井的位置、标高复测。
2.井底、井身砌体质量。
3.井内外抹灰质量。
4.爬梯安装、井盖安装质量。
1. 井的位置、标高检查。
2.井底、井身按设计尺寸施工，错缝搭接砂浆饱满，除冬季施工外，砖要浇水，严控砂浆配比。
3.井内抹灰要分层，不得出现空鼓裂缝，表面要平顺。
4.爬梯、井盖按设计要求施工。
5．自检合格后向监理报验。
1.按设计要求
2.规范CJJ3-90
5
闭气
试验
1. 闭气试验设备仪器检查。
2.对闭气过程的监督。
3.做好记录。

1. 检查闭气用的设备仪器仪表。
2.按照工程要求进行。
3.向监理报验。

1.按施工手册的有关要求

6
回
填
土
1. 分层夯实要跟踪监理。
2.分层虚铺厚度不超过：人工20cm，机械30cm。
3.压实度每层都有要检查或抽查。
4.管顶以上500mm胸膛部分最好用三七灰土回填。
1. 要控制住每层虚铺的厚度。
2.每层压实度及时检查试验，做好记录。
3.管顶以上500mm范围内及管侧面严格控制夯实度，胸腔应用三七灰土回填，以保证路面不下沉。
4.自检合格后向监理报验。
1.按施工手册的有关要求
2.规范CJJ3-90
（1）审查承包人质量体系，在监理过程中，充分发挥质量保证体系的自检，交接检作用，确保工程质量符合承包合同规定的质量目标。
（2）审查承包人
