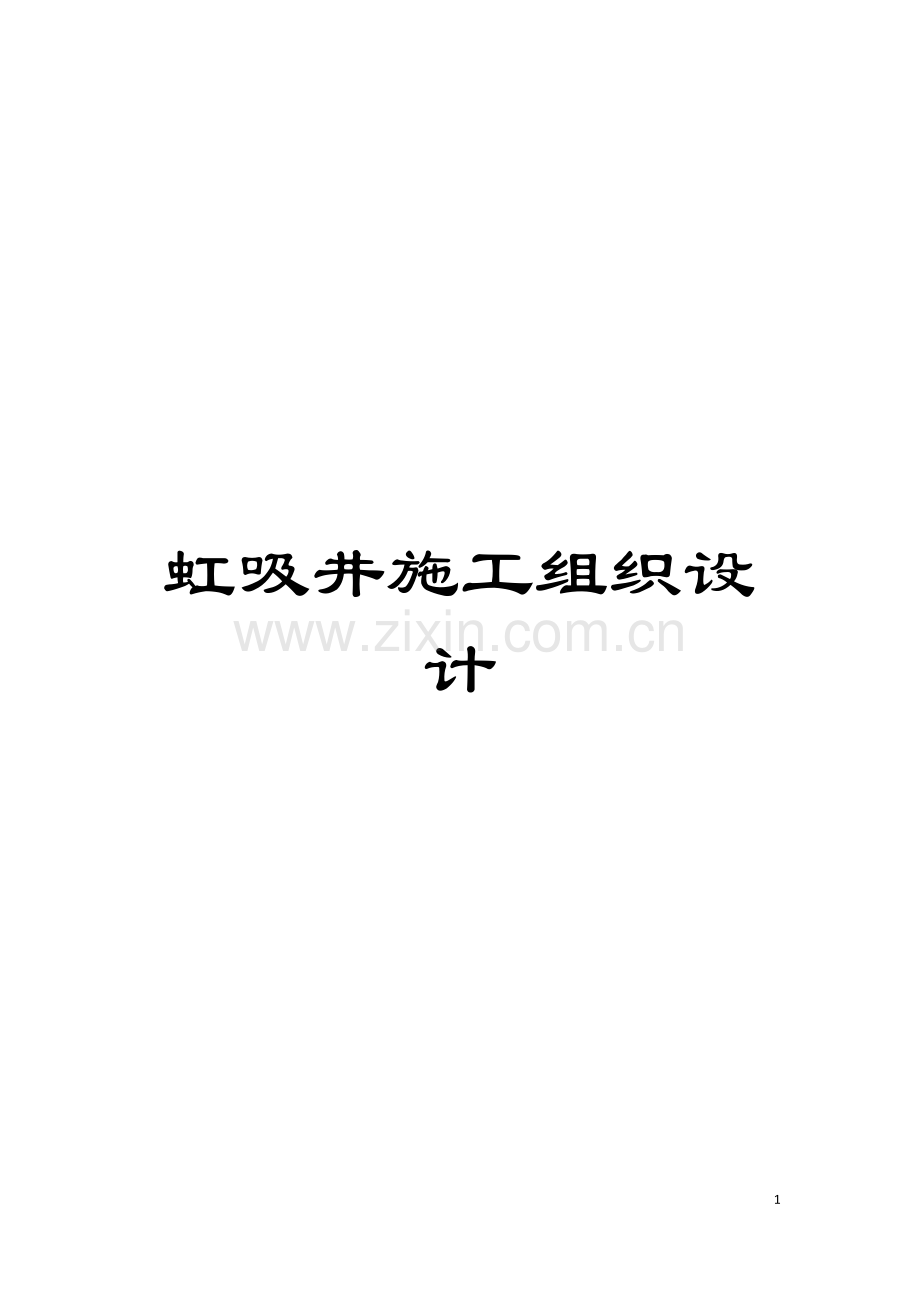

虹吸井施工组织设计模板.doc_第1页
第1页 / 共48页
虹吸井施工组织设计模板.doc_第2页
第2页 / 共48页
虹吸井施工组织设计模板.doc_第3页
第3页 / 共48页
虹吸井施工组织设计模板.doc_第4页
第4页 / 共48页
虹吸井施工组织设计模板.doc_第5页
第5页 / 共48页
点击查看更多>>
资源描述

1、虹吸井施工组织设计48资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。虹吸井施工组织设计第一章 工程概况及特点1.1编制说明我司仔细研究了由中南电力设计院设计虹吸井的相关资料及业主的相关文件, 为了近一步深化、 完善、 更能用于指导现场具体施工, 特编制此施工方案便于在施工过程中对施工顺序、 进度、 施工工艺、 质量得到更好的指导和控制。1.2编制依据1、 中国电力工程顾问集团中南电力设计院的PLTU 2 JAWA TIMUR 1X ( 600-700MW) 岩土工程勘测报告( 施工图设计阶段) ( 40-F4821S-G0101) ; 2、 中国电力工程顾问集团中南电力设计院的相

2、关图纸和资料( 虹吸井施工图F4821S-S5508-01F4821S-S5508-07) ; 3、 技术条件书【土木工程的相关要求( Part 4.3-QA/QC, Part 4.4 civil work) 】和美国标准( ACI 318-05) 以及有关业主政策文件及规定; 4、 电力建设施工质量验收及评定规程(土建工程 DL T5210 1- ); 5、 现有施工技术力量、 施工能力情况和机械设备情况; 6、 踏勘现场所了解的实际情况; 7、 在其它类似工程的施工中取得成熟的施工经验; 8、 安全健康与环境管理体系文件(印度尼西亚有关安全环保管理规定的法律; 电力建设安全健康与环境管理工

3、作规定; 电力建设安全工作规程; 电力建设文明施工规定及考核办法; 业主有关安全文明施工及环境保护的规定、 制度; 1.3工程概况1.3.1场地位置本工程位于施工现场的南面, 与循环水排水暗沟和汽机管沟相连, 北面为汽机房, 西面为循环水排水沟, 南有一条主干道路通往施工现场。工程总建筑面积约655 m2; 其中: 占地面积约327m2。本工程为钢筋混凝土结构, 共1层, 抗震烈度为8度; 所用高程系统为当地绝对高程系统(MSL0.000为相对标高); 本工程总高度8.2m, 底板底标高为-3.5。本工程基础为PC预应力混凝土桩。1.3.2工程范围本工程为: 基础施工、 上部建筑、 结构施工、

4、 安装施工、 装饰等施工。1.4工程特点1.4.1地形地貌本工程为人工填筑, 场地基本平整, 现场地面标高+3.05m, 现场基坑内标高为+1.5m, 其中最大开挖深度6.5m。1.4.2水文地质条件本工程几乎全部为粉质砂, 含水量较大, 利水性强, 大整体储水量较少。1.4.3其它设计概况 池壁内外及底板均用1:2防水砂浆抹面,厚20mm(内掺水泥用量的5%防水剂)。 所有外露铁件(除不锈钢外)都要做防腐涂料,具体做法能够和全厂一致。 水池施工完毕,应及时分层均匀回填池周填土.回填土不得采用淤泥土,建筑垃圾,耕土及有机质含量大于8%的土.回填土应分层碾压夯实,每层虚铺250300厚,压实系数

5、不小于93%。 栏杆施工见F4821S-S5508-06栏杆施工图。 本工程与循环水排水沟有一道伸缩缝及有一道穿墙套管3820mm, 距底板顶500mm设水平施工缝一道。 基础采用预应力管桩。 砼的强度等级: 井本体采用C30混凝土,抗渗等级S6, 垫层C15混凝土, 素砼C25填充PC桩内。地下一层楼板( 除与土接壤的底板外) 、 非住宅未注明楼层梁、 板、 楼梯: C30。 钢筋: 表示HPB235级钢筋, 屈服强度=235MPa。表示HRB335级钢筋, 屈服强度=335MPa。钢板Q235钢, 焊条E43系列, 遵从ASTM-A615标准。1.4.4工程重点及主要控制措施底板及剪力墙防

6、裂技术措施, 须制定综合措施, 杜绝裂缝产生; 本工程剪力墙厚且又高, 模板支撑系统安全性能要求高, 经过计算模板的承载力及严格按照模板施工图纸施工来保障。1.5现场条件 临时用电为两台柴油机提供, 容量为: 80KVA; 临时用水为铁罐储水箱提供, 容量5000L; 现场提供施工入口按现状; 现场施工场地按现状, 桩基已基本施工完成; 第二章 工程目标2.1质量目标 本工程质量要求为合格; 外露混凝土构件需达到清水混凝土质量标准; 2.2安全目标为贯彻”安全第一, 预防为主”的方针, 提高本工程建设过程安健环管理水平, 保障人员在劳动过程中的安全与健康。 杜绝重伤及以上事故; 杜绝重大机械设

7、备事故; 杜绝重大火灾事故; 杜绝负主要责任的重大交通事故; 杜绝压力容器爆炸事故; 杜绝重复发生相同性质的事故; 2.3工期目标本工程工期目标: 总工期目标控制在31天内。计划开工日期 7月18日, 完工日期 8月17日; 本工程的形象进度控制点见各阶段性施工进度计划; 第三章 施工部署3.1项目组织机构本项目设”三部一室” 即工程技术部、 商务部、 、 综合办公室等( 项目组织机构见项目组织机构图) , 本工程( 虹吸井工程) 隶属上述各职能部门监督和管理。另本项目为加强对管理力度, 则设生产经理、 技术总工、 商务经理, 本工程隶属上述管理领导班子成员监督和管理。项目组织机构图CSCEC

8、/MANAGERShang HanpingHPE & MSHEChief EngineerRan BinOperation ManagerXiao JinpingBusiness ManagerFu AiminTechnique DepartmentQuality Security DepartmentBusiness DepartmentPTSSPGofar IskandarSite ManagerAbdilah MasdugiEngineerSugiantoEngineerSugitoEngineerAhmad Mursalin13.2项目人员3.2.1本项目主要管理人员配备 CSCEC

9、COMMUNICATION FORMNONAMEPOSITIONTELEPHONE1Shang Hanping 商汉平Project Manager-2Fu Aimin 付爱民Business Manager3Ran Bin 冉斌General Engineer4Xiao Jiaping 肖家平Production Manager5Wang Hongjun 王红军Engineering Director6Wang Aiming 王艾明Office Director7Xia Mengxin 夏梦鑫Responsibility Engineer 8Qi Rui 戚 睿English Transla

10、tor9Ran Jingqi 冉景奇Responsibility Engineer 10Zhou Jingming 周晶明 Responsibility Engineer 11Qiu Chen 邱 晨Responsibility Engineer 12Liu Dahua 柳大华Responsibility Engineer 13Huang Zhiwei 黄智伟Responsibility Engineer 14Liu Chuanhua柳传华Responsibility Engineer 15Chen Bin陈斌Responsibility Engineer 16Wang Guirong王贵荣R

11、esponsibility Engineer 17Zhang Minghui张明辉Responsibility Engineer 18Kang Enhuai 康恩怀Indonesia Translator19Wan Pinhu 万品虎Test Engineer20Peng Xiaoqi 彭小琪English Translator本工程( 虹吸井) 隶属上述管理人员监督和管理。3.2.2各管理层职责本工程隶属各项目管理层监督管理。 项目经理职责: 是公司派驻现场的全权代表, 是公司各种政策的具体实施者。负责科学合理地组织和管理各生产要素, 协调与业主、 设计单位、 当地政府相关职能部门及各分承包

12、商等的关系, 深入现场及时解决施工中出现的问题。是项目上的安全、 质量第一责任人。 项目技术总工职责: 是项目的技术负责人兼质量、 安全经理。领导项目的技术管理工作; 负责建立项目的质量管理体系, 并对质量管理体系的运行情况进行跟踪检查以及项目上出现的各种技术问题, 搞好现场的文明施工工作, 解决生产中的各种具体问题。是项目上的技术、 质量直接责任人。 项目生产经理的职责: 负责整个施工现场的生产管理, 协助项目经理做好人、 财、 物的合理调度, 搞好现场的文明施工工作, 解决生产中的各种具体问题。是项目上的安全、 质量直接责任人。各项计划管理及跟踪各项计划落实情况, 同时进行计划调控管理。及

13、时编制总进度计划、 节点施工计划、 月进度计划、 周进度计划、 物质采购计划及各项需向总包HPE和PLN/JMK单位报验的工作。及时向项目经理传递相关的信息, 以便项目经理能采取及时有效的控制措施。 项目商务经理职责: 负责项目上的合约和成本的管理工作。及时项目经理报告现场工程量的完成情况并结算相应的工程款; 对违约行为进行索赔。 责任工程师职责完成各项具体的技术工作。编制工程施工组织设计, 施工所需的有关技术方案、 分项工程作业指导书; 办理工程的设计修改和技术变更核定手续; 处理现场施工中出现的一般性技术问题; 负责钢筋翻样, 编制材料需用计划; 负责编制施工进度计划; 负责工程技术档案资

14、料的收集、 审查、 整理和保管工作。负责原材料、 半成品及成品的取样和送检工作, 及时传递有关原材料、 半成品及成品的质量信息。负责工程定位测量、 标高控制、 沉降观测等工作。负责项目上的工程技术档案资料的收集、 审查、 整理和保管工作。负责项目上的工程测量放线、 沉降观测、 位移观测等工作。负责项目上各工序施工中的质量监督工作, 随工程进展而及时地组织对工程质量的检查并核定分项工程的质量等级; 监督不合格分项工程进行返修、 返工处理。负责项目上各级安全技术交底工作的开展情况并检查交底的执行情况; 监督施工现场的安全状况。及时向项目领导汇报安全工作情况。负责组织各专业施工队严格按照设计图纸、

15、施工方案、 施工工艺标准及质量验收规范、 施工安全技术操作规程等文件的要求施工, 是工期、 质量、 安全、 成本等目标的具体实施者。负责现场的机械设备管理, 以满足施工生产需要。负责处理工程所需物资的采购供应、 现场仓储等工作, 协助搞好现场的文明施工。3.2.3各管理部门职责 工程技术部职责: 即责任工程师工作职责的范围。 商务部职责负责项目上的合约的具体工作。及时对违约索赔资料的收集整理。及时向商务经理汇报工程量的完成情况和违约索赔情况; 负责项目年度和月度报表的编制。 综合办公室职责负责项目上综合事务和后勤、 保安等工作。3.3施工总体思路和施工顺序3.3.1施工段根据施工设计总说明对施

16、工缝留设要求, 将施工现场划分为2个施工段, 第1施工段为-1.10m标高以下结构施工, 第2施工段为-1.10m标高以上结构。3.3.2总体施工顺序 第1施工段: 在距底板顶1000mm处, 留设一道水平施工缝, 并混凝土一次性浇注完。第2施工段: 此段混凝土分两次浇注, 第一次为水池内的墙体, 第二次为池壁及梁板浇注, 即使用快易收口网把水池内墙体与池壁分隔处理条件下, 方可混凝土浇注。此段首先完成水池内的墙体混凝土浇注, 然后为池壁及梁板。水池施工完毕后, 及时完成池壁内外及底板的砂浆抹面和分层均匀回填池周填土回填土。主要施工程序如下: 施工测量、 定位放线施工准备 垫层施工 底板钢筋绑

17、扎及隐蔽验收 砼养护底板砼浇筑( -3.50-1.10标高) -1.10以上墙体钢筋绑扎及隐蔽验收安装预留预埋池内墙体结构施工( -1.102.177标高) 水池梁、 板钢筋绑扎施工及隐蔽验收防水砂浆抹面插入池壁、 梁、 板结构施工防水砂浆备料结构验收 安装工程总平面施工收尾清理、 竣工交验3.4工艺流程在工程施工过程中, 项目部将围绕工程质量和安全为中心, 统筹安排, 协调施工。各阶段划分和控制的重点如下: 第一阶段: 施工准备阶段。重点做好场地交接, 调集人、 材、 物等施工力量; 进行测量交接布点、 施工平面布置、 图纸会审, 开展技术、 质量交底工作。第二阶段: 基础施工阶段。在次阶段

18、施工中编制有效的土方开挖方案, 充分考虑突发事件, 合理安排工序, 为基础施工赢得充裕的时间。底板的钢筋量大, 钢筋翻样工作一定要仔细认真, 审核人员更要逐一核对, 尽量做到不出问题或少出问题。还应做好基坑的排水措施。第三阶段: 墙体结构施工阶段。墙体厚, 高度高, 预埋管径大, 施工难度高, 此阶段为施工中的重点难点, 也是影响施工关键工期。第四阶段: 池壁部分及梁板结构施工阶段。由于本段施工量大, 此段又为一施工高峰期。第五阶段: 防水、 安装阶段。在结构完成后, 及时进行结构验收, 组织防水砂浆抹面, 同时安装进场, 重点是做好各方的协调工作。第六阶段: 回填土阶段。防水砂浆抹面、 安装

19、验收后, 及时土方回填施工第五阶段: 收尾阶段。此时应做好工程成品保护和周边环境创立工作。各阶段工程施工过程控制和施工工艺、 方法落实流程见施工过程控制流程图和施工工艺、 方法落实流程图。 施工过程控制流程图 环境控制施工准备施工过程计量器具试验设备控制质量技术文件控制过程质量监控与验证质量计划YF人 员机具、 检测、 测量和试验设备物 质质量技术文件过程前准备自 检专 检隐蔽工程检查交 接 检分项分部质量评定施工机具控制过程控制最终检验和试验施工工艺、 方法落实流程图项目总工编制过程工程技术部施工工艺、 方法编制向责任工程师交底绘编成册交底过程有书面记录向施工班组交底有书面记录施工过程检查过

20、程质量部进行检查施工完成落实情况报告评定过程处罚奖励存档第四章 施工准备4.1现场准备为确保各分部分项工程能及时、 顺利穿插施工, 现场必须做好场地规划, 实现水通、 电通、 路通、 通讯通和场地平整、 硬化。现场规划见详图。4.1.1场地平整现场平整已平整完毕, 钢筋加工场、 周转材料堆场、 机具布置见详图。4.1.2测量放线准备根据现场已知的坐标点和高程, 会同总包和PLN/JMK校核。利用现场已有的建筑物现场坐标控制网及高程控制网。4.1.3道路通利用现场已有的施工临时道路, 到达交通畅通、 满足材料周转、 人员疏散及安全规划。4.1.4水通进一步完善现场已有的临时施工用水及排水系统,

21、保证生产用水的正常供给和污水的排出。4.1.5电通根据现场施工人员的最大高峰期人数及施工现场机具的布置, 由两台柴油发电机提供约80KVA的临时施工用电, 确保能承载生活和生产用电的最大负荷值。4.1.6 机具利用现场已有的各小型机具设备。其中重点是3820穿墙套管的安装就位工作, 使用5T起重机吊装。4.1.7通讯通现场施工人员人手一部对讲机, 责任工程师能互通联络, 及时解决现场问题并处理紧急情况。现场办公室安装电话和传真机。4.1.9施工交接施工前时与前期桩机施工单位进行现场交接, 仔细复核桩位标高轴线及土方标高及护壁情况, 并办理交接手续, 上述工作在开始施工前3天内完成。4.2资源准

22、备4.2.1施工队准备我司土建分包商PT.SSP已在施工前期完成了其它单体工程, 本工程则由仍由其公司完成。4.2.2机具准备主要施工机械设备序号机械或设备名称型号规格数量备注1直螺纹车丝机-4台车丝连接2钢筋弯曲机GTJB7-404台3钢筋切断机GQ40-B2台4电焊机BX3006台5插入式振动棒ZN6010台6反铲挖土机W5013台7自卸汽车10T12台8推土机1台9推土机1台10潜水泵PX10-344台11振动式压路机20T1台12空压机-1台13轮胎式起重机8T1台14蛙式打夯机HZ-4001台15柴油发电机350KWGF3台16砂浆搅拌机300型1台主要测量设备及检测仪器表序 号仪器

23、设备名称规格型号数 量备 注1水准仪DSZ32台2激光经纬仪J2-JD1台3全站仪PSTV22台4激光铅直仪LV1台5太阳伞-1把6铝合金塔尺3M1把7钢卷尺5M8把8钢卷尺50M1把4.2.3材料准备序号材 料 名 称单 位数 量1模 板平方米 2木枋( 10050) 立方米10003各种扣件万个1.24门字脚手架套4005活动顶撑个1000主要材料和周转/易耗材料需用计划表序 号仪器设备名称规格型号数 量备 注1水准仪DSZ32台2激光经纬仪J2-JD1台3全站仪PSTV22台4激光铅直仪LV1台5太阳伞-1把6铝合金塔尺3M1把7钢卷尺5M8把8钢卷尺50M1把4.3技术准备 在工程施工

24、前, 积极与业主、 设计院取得联系, 要求她们针对施工图纸给以设计技术交底, 及时进行图纸会审。 建立本工程的质量保证体系, 完善前期其它单体的ITP。 进行施工组织设计及分部分项工程的技术交底。交底以书面形式进行。 对入场员工进行质量、 安全、 文明施工等方面的交底和教育, 交底以书面形式进行。主要施工准备工作流程图编制施工机具设备需用计划编制劳动力需用量计划熟悉图纸、 图纸会审、 计算工程量、 现场调查工艺流程及作业指导书编制月、 周施工进度计划编制材料、 构件、 成品需用量计划安全技术交底临时供水、 供电计划编制施工准备工作计划施工平面布置审 批与分包商核算第五章 施工工期和工期保证措施

25、5.1施工工期 工期要求: 总工期31天, 计划开工日期 7月18日, 计划竣工日期 8月17日。 阶段工期要求: 基础施工完成日期 7月24日, 水池内墙体施工完成日期 7月31日, 池壁钢筋绑扎完成日期 8月3日, 水池结构施工完成 8月10日, 回填土开始日期 8月13日, 5.2工期保证措施 在结构施工阶段, 一次性全部投入周转材料。同时对每个施工工序进行适当的穿插, 缩短每个工序的施工时间。 加大施工过程中的人力、 物力的投入, 以缩短水池墙体和梁的钢筋绑扎及支模时间工期。1责任心2工时利用3劳动技能4协作配合1目标明确2责任分明3施工准备4进度控制5现场管理6调度供应7物质供应8机

26、具配备工期影响因素项目内部项目外部工程管理1 供材料及时性2 成品供货3 设计出图时间及变更4 相关施工单位工程进度5 气候影响6 资金到位情况责任工程师工期影响因素分析图 第六章 施工现场平面布置及管理6.1施工现场平面布置6.1.1材料的堆放 钢筋: 加工完成的钢筋由钢筋加工房运至施工现场, 堆放在水池的北面、 东面, 模板: 加工好的模板堆放在水池的南侧。 成品: 堆放在水池南面。6.1.2防水砂浆搅拌机 搅拌机: 临时固定在水池的西侧。6.1.3其它布置 现场临时办公室位于施工现场的东南处, 紧挨循环水取水口。 现场道路按已有的道路布置, 满足施工需要。 排水系统: 水池内的积水, 泵

27、抽入水池南侧公路旁的水沟内排除场区外。水池内排水沟的截面尺寸为300300, 坡度5, 排水沟采用灰砂砖砌筑, 壁厚50厚, 沟内壁和沟顶1: 2.5水泥砂浆抹灰。第七章 主要分部分项工程施工方法7.1基础土方施工7.1.1工程概况本工程位于施工现场南部, 紧接汽机房和排水暗沟, 占地面积约为338m2=2613m。现场标高约为+1.5m, 土方开挖至-3.5m, 开挖深度约为5m, 土方开挖采用i=1: 1天然放坡。预计开挖土方3100m2。7.1.2施工部署 施工目标 本工程施工工期为3个日历天。每天开挖工程量600900m3工期: 3天开工时间: 7月12日完工时间: 7月14日 组织架

28、构图CSCEC/MANAGERShang HanpingHPE & MSHEChief EngineerRan BinOperation ManagerXiao JinpingBusiness ManagerFu AiminTechnique DepartmentQuality Security DepartmentBusiness DepartmentPTSSPGofar IskandarSite ManagerAbdilah MasdugiEngineerSugiantoEngineerSugitoEngineerAhmad Mursalin17.1.3工艺流程7.1.4施工顺序场地测量放

29、线排水沟施工沟施工土方开挖土方平整土方开挖验收接水源入施工现场7.1.5土方开挖 操作工艺1) 开挖坡度的确定, i=1: 1。2) 土方开挖前, 应先进行测量定位, 抄平放线, 定出开挖宽度, 按放线分段挖土, 并采取四侧i=1: 1放坡, 以保证施工操作安全。3) 在工程施工区域设置测量控制网, 包括控制基线、 轴线和水平基准点; 做好轴线控制测量校核。场地设55m方格网, 在各方格点上测出标高。4) 在土方开挖过程中, 首先在基坑的四周开挖一条临时排水沟, 待土方挖至设计标高时, 在基坑的四周使用砖砌的排水和集水井, 经过水泵把汇入积水井的水排除基坑外。5) 土方开挖路线由东向西, 即向

30、循环水排水暗沟的方向。7.1.6质量检测标准和保证措施 质量检测标准 1) 土方开挖前应检查定位放线, 合理安排土方运输车的行走路线和弃土场。2) 施工过程中检查平面位置、 水平标高、 边坡坡度、 随时观测周围的环境变化。 质量保证措施1) 提前了解天气预报, 在暴雨来临之前, 停止土方开挖。2) 场地平整后, 需有足够的承载力, 在机械进入施工现场之前, 做好承载力试验检测。质量保证体系图OWNERSupervisororG. ContractorDesignerProject manager departmentProject managerChief engineerBusiness m

31、anagerQuality inspectorForemanQuality principal of each construction group7.1.7工期保证措施1) 做好详细的施工计划: 包括材料的准备、 机械的准备、 劳动力准备以及每天需完成的工程量。2) 及时调整每天需要完成的工程量。7.1.8安全保证措施1) 土方开挖前, 所有要使用的设备都要经过检查, 排除隐患。2) 在施工之前, 做好安全预防措施交底。施工过程中, 定期检查施工现场的安全情况,排除安全隐患, 并汇报给承包商。3) 施工人员进出现场需配戴安全帽, 穿安全鞋, 佩ID卡。4) 做好安全应急措施。7.1.9附:

32、相关施工图纸和文件7.2水池结构施工7.2.1水池底板施工概况本工程底板板厚为1200 mm, 钢筋多为25、 20, 混凝土等级C30, 抗渗等级S6, 垫层C15混凝土, 素砼C25填充PC桩内, 外墙厚度为600和1000mm。本工程按施工图纸留与循环水排水暗沟设伸缩缝, 以及与汽机房连接的预埋孔。水池底板一次性浇注离底板1000mm处。7.2.2水池底板模板施工本工程底板厚1200mm, 局部有11000mm, 高800mm坑, 墙厚 1000mm。基槽开挖时, 沿底板周边外1000 mm的地方设置砖砌排水沟, 积水流向西侧的 2个积水坑内, 便于排除基坑内积水。具体模板施工见施工详图

33、7.2.3池内墙体与池壁及水池与循环水排水暗沟交接处采取用快易收口网对其进行分隔处理。7.2.4混凝土浇注施工顺序为保证地下室外墙砼自身防水效果及提高模板施工工作效率, 外墙模板采用散拼模板, 外墙砼分两次浇筑: 第一次与水池底板一起浇筑, 浇筑高度从底板结构面起1000mm; 第二次与水池顶板一起浇筑。模板加固采用木枋、 8#槽钢、 12高强止水型穿墙螺杆、 蝶型螺帽构成的模板系统。其它墙体与顶板、 梁一起一次浇筑, 使用散拼模板和12高强穿墙螺杆、 锥型胶杯、 蝶型螺帽构成的模板系统。7.2.5水池池壁模板的安装池壁模板安装工艺流程: 弹墙定位线 池壁绑扎钢筋 隐蔽工程验收 安装与循环水排

34、水沟交接处模板 安装池壁模板并拉结固定 自检-浇注砼水池池壁分两次浇筑, 第一次与水池底板一起浇筑, 浇筑高度1000mm, 第二次与水池顶板、 梁一起浇筑。第一次支设的池壁内侧模板是吊脚模板, 模板下口在底板顶层钢筋上垫混凝土块撑, 施工缝处理构造情况, 如下图所示。第二次水池模板最下端利用第一次模板留下的螺杆做固定螺杆。池壁模板安装时, 先就位池壁外侧模板, 穿螺杆, 就位池壁内侧模板。螺栓紧固分两次拧紧, 第一次粗调至墙边线, 第二次挂垂线调整墙模垂直度, 再紧固螺栓。7.2.6水池钢筋施工 直螺纹连接针对钢筋镦粗直螺纹连接技术, 在此进行简要阐述: 直螺纹连接用于20-25mm-级钢筋

35、的同径或异径的一般连接和特殊连接(如刚性连接),连接接头的各项性能指标能满足钢筋机械连接运用技术规程( JGJ107-96) 中A级接头的要求, 即接头抗拉强度达到或超过母材抗拉强度的标准值, 并具有高延性及重复拉压性能, 我公司在其它工程的实际运用经验表明, 钢筋直螺纹接头强度高、 性能稳定、 适应性强, 接头施工技术易以掌握, 施工速度快, 是一种既能保证工程质量又可加快施工进度的钢筋接头机械连接技术。1) 施工准备材料准备a.钢筋: 具有出厂合格证和钢材力学性能检验报告; b.连接套筒: 具有出厂合格证, 材质要求为低合金钢或优质碳素结构钢, 其抗拉承载力标准值大于或等于被连接钢筋受拉承

36、载力标准值的1.20倍; 套筒长为被连接钢筋直径的二倍, 套筒的尺寸偏差及精度要求如下表; 套筒表面标识好被连接钢筋的直径和型号, 在运输、 储存的过程中, 要防止套筒锈蚀和沾污。设备准备a.砂轮切割机: 用于切割钢筋; 套筒外径 D外径允许偏差长度允许偏差螺纹精度500.50.56H/GB197-81500.01D0.56H/GB197-81b.液压冷锻压床: 用于墩粗钢筋端头; c.套丝机: 用于加工钢筋端头的螺纹; 人员准备施工操作人员要选拔有较强责任心的技术工人, 经培训合格后上岗。技术准备a.进行型式检验, 确定接头的性能等级对本工程中将使用的各种规格接头制作模拟试件, 送当地认可的

37、检测机构进行型式检验, 以取得试验报告和评定结论。b.钢筋翻样中要充分考虑以下因素: 将接头布置在结构构件受力较小的区段; 在钢筋密集区, 将接头位置适当错开, 以方便连接操作; 计算钢筋下料长度时, 要考虑因下料、 墩粗、 套丝、 随机取样等可能导致的钢筋长度的缩短。2) 主要施工方法工艺流程切割下料液压墩粗加工螺纹安装套筒调头液压墩粗加工螺纹安装保护套标识分类堆放现场安装接头施工a.) 下料: 对端头不直的钢筋要预先调直。按规程要求, 切口的断面要与轴线垂直, 不得有马蹄形或挠曲, 因此, 用砂轮切割机按下料长度逐根切割钢筋。b.) 墩粗: 将钢筋经过液压冷锻压床加压墩粗至预定的直径, 对

38、墩粗后的接头进行检查。外形尺寸应符合下表的要求钢筋直径(mm)2528323640墩段钢筋截面直径(mm)29313234363840424547墩粗长度(mm)25282831323536394043墩粗头与钢筋轴线不得有大于4的偏斜墩粗头不得有与钢筋轴线相垂直的横向表面裂缝墩头的外观质量经检查不符合要求时, 及时将其割除, 重新墩粗, 不允许将不合格的墩粗头进行二次墩粗。c.) 螺纹将已扩大的钢筋墩头放入套丝机, 按标准尺寸加工成直螺纹( 即螺纹直径不小于钢筋名义直径) , 并与连接套筒的螺纹规格相匹配。丝头经量规检测合格的钢筋才准使用, 否则要切除不合格的丝头, 重新墩粗和加工螺纹, 加

39、工合格的钢筋丝头用塑料帽保护。d.) 连接将连接套筒装在已在现场就位好的一根待接钢筋上, 旋上另一根待接钢筋, 并拧紧连接套筒。用手拧紧后的接头在连接套筒外应无一扣以上的完整丝后外露。在已连接好的接头套筒上作出标识, 以便质量抽检。 保护层厚度为满足混凝土保护层设计需求, 保护层厚度采用细石砼垫块控制厚度, 其厚度等同于砼保护层厚度即50mm; 在竖向构件中使用垫块时, 在垫块中埋入20号铁丝, 以供垫块定位用。7.2.7水池上部混凝土施工 人员准备劳动力安排: 根据底板施工过程中钢筋量、 混凝土量大, 模板量较小的特点, 拟配备劳动力如下: 钢筋工30人( 包括钢筋加工组) , 木工12人,

40、 混凝土工1520人, 电( 焊) 工4名, 机操工8名。 混凝土浇注1)试验准备All concrete, sampling and testing shall comply with the relevant American Standard (ASTM a ACI).混凝土、 试块和试验应遵循相应的美国标准( ASTM 或ACI) Minimum of concrete samples for cylinder test during construction as follow:施工期间, 混凝土柱状试块的试验值应不小于下表: 1 Total cylinders required from a sample representing each 50 m3 of concrete, or from each days pour if less then 50 m3Cylinders for strength test1 at 13 days7 days28
