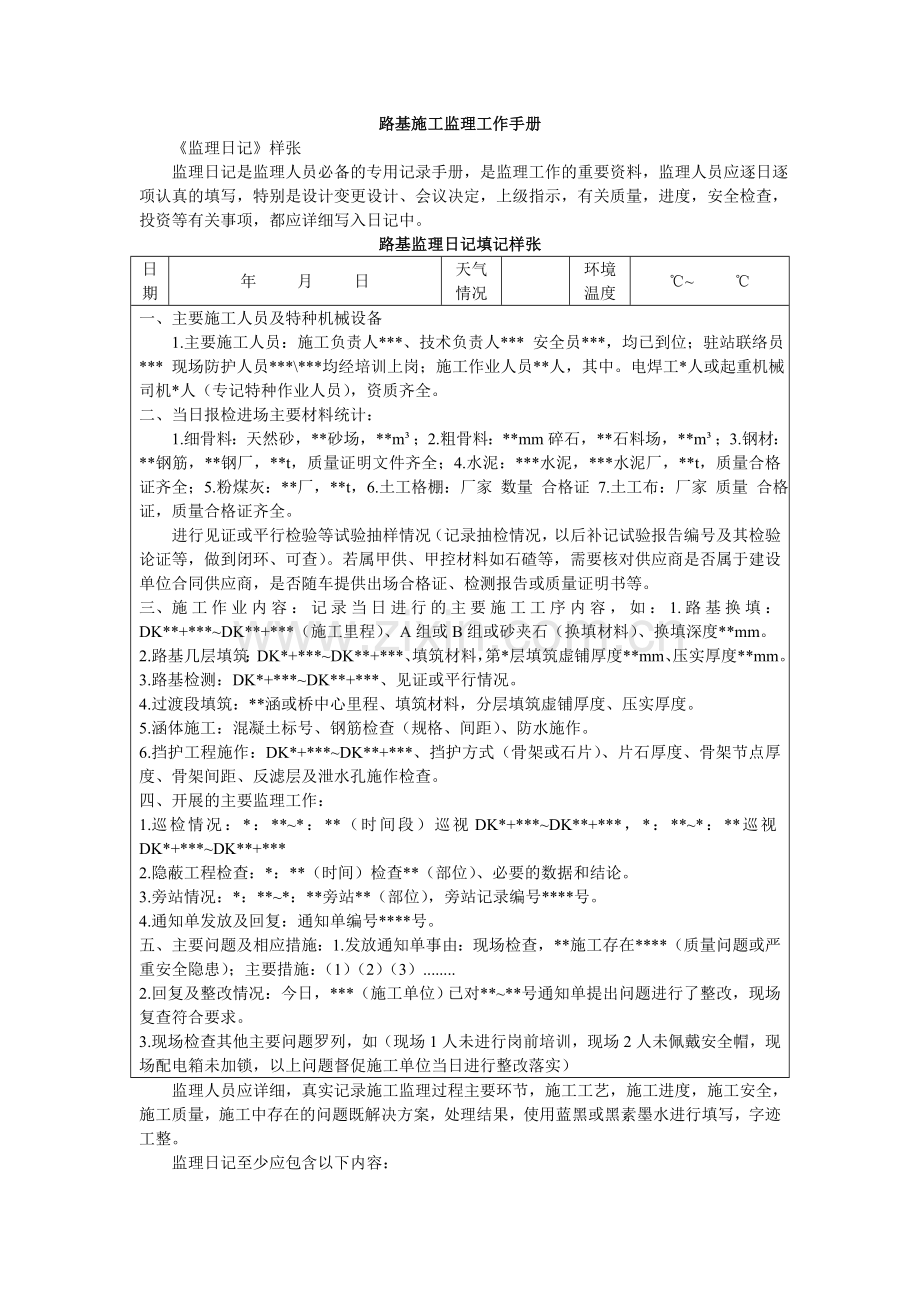

路基施工监理工作手册.doc

路基施工监理工作手册
《监理日记》样张
监理日记是监理人员必备的专用记录手册，是监理工作的重要资料，监理人员应逐日逐项认真的填写，特别是设计变更设计、会议决定，上级指示，有关质量，进度，安全检查，投资等有关事项，都应详细写入日记中。
路基监理日记填记样张
日期
年 月 日
天气情况

环境温度
℃~ ℃
一、主要施工人员及特种机械设备
1.主要施工人员：施工负责人***、技术负责人*** 安全员***，均已到位；驻站联络员*** 现场防护人员***\***均经培训上岗；施工作业人员**人，其中。电焊工*人或起重机械司机*人（专记特种作业人员），资质齐全。
二、当日报检进场主要材料统计：
1.细骨料：天然砂，**砂场，**m³；2.粗骨料：**mm碎石，**石料场，**m³；3.钢材：**钢筋，**钢厂，**t，质量证明文件齐全；4.水泥：***水泥，***水泥厂，**t，质量合格证齐全；5.粉煤灰：**厂，**t，6.土工格棚：厂家 数量 合格证 7.土工布：厂家 质量 合格证，质量合格证齐全。
进行见证或平行检验等试验抽样情况（记录抽检情况，以后补记试验报告编号及其检验论证等，做到闭环、可查）。若属甲供、甲控材料如石碴等，需要核对供应商是否属于建设单位合同供应商，是否随车提供出场合格证、检测报告或质量证明书等。
三、 施工作业内容：记录当日进行的主要施工工序内容，如：1.路基换填：DK**+***~DK**+***（施工里程）、A组或B组或砂夹石（换填材料）、换填深度**mm。
2. 路基几层填筑：DK*+***~DK**+***、填筑材料，第*层填筑虚铺厚度**mm、压实厚度**mm。
3. 路基检测：DK*+***~DK**+***、见证或平行情况。
4. 过渡段填筑：**涵或桥中心里程、填筑材料，分层填筑虚铺厚度、压实厚度。
5. 涵体施工：混凝土标号、钢筋检查（规格、间距）、防水施作。
6. 挡护工程施作：DK*+***~DK**+***、挡护方式（骨架或石片）、片石厚度、骨架节点厚度、骨架间距、反滤层及泄水孔施作检查。
四、 开展的主要监理工作：
1. 巡检情况：*：**~*：**（时间段）巡视DK*+***~DK**+***，*：**~*：**巡视DK*+***~DK**+***
2. 隐蔽工程检查：*：**（时间）检查**（部位）、必要的数据和结论。
3. 旁站情况：*：**~*：**旁站**（部位），旁站记录编号****号。
4. 通知单发放及回复：通知单编号****号。
五、 主要问题及相应措施：1.发放通知单事由：现场检查，**施工存在****（质量问题或严重安全隐患）；主要措施：（1）（2）（3）........
2. 回复及整改情况：今日，***（施工单位）已对**~**号通知单提出问题进行了整改，现场复查符合要求。
3. 现场检查其他主要问题罗列，如（现场1人未进行岗前培训，现场2人未佩戴安全帽，现场配电箱未加锁，以上问题督促施工单位当日进行整改落实）
监理人员应详细，真实记录施工监理过程主要环节，施工工艺，施工进度，施工安全，施工质量，施工中存在的问题既解决方案，处理结果，使用蓝黑或黑素墨水进行填写，字迹工整。
监理日记至少应包含以下内容：
（1）时间、地点、气候情况。
（2）主要施工人员及特种机械设备。
（3）进场主要材料。
（4）施工作业内容。
（5）主要监理工作。
（6）存在的主要问题及相应措施。
《监理日志》样张
监理日志由总监理工程师或分站长指定专人（专业监理工程师）根据每天监理工作的实际情况即使认真填写，字体工整，统一用黑色笔填写。
路基监理日志填记样张
日期
年 月 日
天气情况

环境温度
℃~ ℃
一、主要施工人员及特种机械设备
1.主要施工人员：施工负责人***、技术负责人*** 安全员***，均已到位；驻站联络员*** 现场防护人员***\***均经培训上岗；施工作业人员**人，其中。电焊工*人或起重机械司机*人（专记特种作业人员），资质齐全。
二、当日报检进场主要材料统计：
1.细骨料：天然砂，**砂场，**m³；2.粗骨料：**mm碎石，**石料场，**m³；3.钢材：**钢筋，**钢厂，**t，质量证明文件齐全；4.水泥：***水泥，***水泥厂，**t，质量合格证齐全；5.粉煤灰：**厂，**t，6.土工格棚：厂家 数量 合格证 7.土工布：厂家 质量 合格证，质量合格证齐全。
进行见证或平行检验等试验抽样情况（记录抽检情况，以后补记试验报告编号及其检验论证等，做到闭环、可查）。若属甲供、甲控材料如石碴等，需要核对供应商是否属于建设单位合同供应商，是否随车提供出场合格证、检测报告或质量证明书等。
四、 施工作业内容：记录当日进行的主要施工工序内容，如：1.路基换填：DK**+***~DK**+***（施工里程）、A组或B组或砂夹石（换填材料）、换填深度**mm。
7. 路基几层填筑：DK*+***~DK**+***、填筑材料，第*层填筑虚铺厚度**mm、压实厚度**mm。
8. 路基检测：DK*+***~DK**+***、见证或平行情况。
9. 过渡段填筑：**涵或桥中心里程、填筑材料，分层填筑虚铺厚度、压实厚度。
10. 涵体施工：混凝土标号、钢筋检查（规格、间距）、防水施作。
11. 挡护工程施作：DK*+***~DK**+***、挡护方式（骨架或石片）、片石厚度、骨架节点厚度、骨架间距、反滤层及泄水孔施作检查。
五、 开展的主要监理工作：
5. 巡检情况：*：**~*：**（时间段）巡视DK*+***~DK**+***，*：**~*：**巡视DK*+***~DK**+***
6. 隐蔽工程检查：*：**（时间）检查**（部位）、必要的数据和结论。
7. 旁站情况：*：**~*：**旁站**（部位），旁站记录编号****号。
8. 通知单发放及回复：通知单编号****号。
六、 主要问题及相应措施：1.发放通知单事由：现场检查，**施工存在****（质量问题或严重安全隐患）；主要措施：（1）（2）（3）........
4. 回复及整改情况：今日，***（施工单位）已对**~**号通知单提出问题进行了整改，现场复查符合要求。
现场检查其他主要问题罗列，如（现场1人未进行岗前培训，现场2人未佩戴安全帽，现场配电箱未加锁，以上问题督促施工单位当日进行整改落实）
记录人： 主管工程师：
监理日志记录内容：（1）主要施工人员及特种机械设备；（2）进场主要材料；（3）当日施工作业内容、情况；（4）当日主要监理工作；（5）存在的主要问题及相应措施及其他有关情况。
记录必须真实、详细齐全，监理日志提出或发现的问题必须闭合。
总监理工程师应每月检查一次、分站长应每月检查两次监理日志，对已记录完成的监理日志完整的监理日志即使保存。工程竣工后，监理日志随竣工文件一并归档。

《旁站记录》样张
一、旁站记录填写要求
1.工程项目名称。
2.施工合同段。
3.编号：由各分站统一编号。
4.红色字体为手填内容，不得打印。
5.施工及监理情况填写内容参照相应分项工程的《施工质量验收标准》及《检验批质量验收记录表》的相应检查项目填写。
6.根据旁站项目具体情况可以删去无关内容。
二、铁路工程桥涵旁站监理部位
1.桥涵工程
（1）基础工程：扩大基础开挖、基底处理，钻孔桩水下混凝土的灌筑，打入桩施工工艺试验。
（2）墩台工程：墩台身混凝土浇筑。
（3）梁部工程现场预制梁的混凝土浇筑及预应力施加。
2.混凝土和钢筋混凝土工程
（1）混凝土工程：重要结构、重要部位混凝土灌筑。
（2）预应力混凝土工程：施加预应力过程。
（3）特殊情况下的混凝土工程：水下混凝土灌筑、高强混凝土配制。
三、旁站主要工作内容
1.施工情况。
2.监理情况。
3.发现问题。
4.处理意见。
5.备注。
四、旁站记录样表及填写要点
1.桩基水下混凝土灌筑旁站记录样表及填写要点
地基土换填旁站监理记录表
工程项目名称： 施工合同段： 编号：
日期

气候

工程地点
单位工程名称
旁站监理部位或工序
DK**~DK**地基土换填施工
旁站监理开始时间

旁站监理结束时间

施工情况:
1.施工单位施工负责人 ，质检员 ，技术员 ，试验员 ，均已到位。
2.施工所用机械设备：挖掘机 台，装载机 台，翻斗机 台，平地机 台，压路机 台，所有机械性能：处于正常运转状态。
3.原地面处理：副歌设计及验标。
4.换填的范围DK**~DK**，符合设计要求；换填深度 cm。符合设计要求。
5.换填所用填料 ，最佳含水率 ，符合设计要求。
6.分层压实质量符合设计要求
监理情况：
1. 换填的范围DK**~DK**，符合设计要求；换填深度 cm。符合设计要求。
2. 换填所用填料 ，符合设计要求。换填中粗砂或碎石：不含草根、垃圾等杂质， 含泥量 %（不大于5%），用作排水固结地基的砂垫层其含泥量 %（不大于3%）；碎石垫层采用未风化的干净砾石或碎石，最大粒径 mm（不大于50mm），含泥量 %（不大于5%），不含杂质。换填普通填料及物理改良土：填筑前对取土场填料进行取样检测，填筑时对运至现场的填料进行抽样检验 ，符合设计要求；物理改良土不含草根 垃圾等杂物，含泥量 %，（不大于5%），用作排水固结地基的砂垫层其含泥量 %（不大于3%），换填化学改良土：填筑前对取土场填料进行取样检测，填筑时对运至现场的填料进行抽样检验 ，符合设计要求。
3. 分层压实质量符合设计要求。基床以下路基换填普通填料及物理改良土：
地基系数K30 【≥90MPa/m（改良细粒土）或≥110MPa/m（砂类土及细砾土）或≥130MPa/m（碎石类及砾土）】；孔隙率n： 【＜31%（不考虑改良细粒土）】；压制系数K：【≥0.90（只考虑改良细粒土）】。基床以下路基换填化学改良土：地基系数K30 ：【≥90MPa/m（改良细粒土）或≥110MPa/m（砂类土及细砾土）或≥130MPa/m（碎石类及砾土）】；孔隙率n： 【＜31%（不考虑改良细粒土）】；压制系数K：【≥0.90（只考虑改良细粒土）】无侧限抗压强度符合设计要求。基床底层换填：地基系数K30： 【≥110MPa/m（砂类土及细砾土）或≥130MPa/m（碎石类及砾土）或≥150MPa/m（碎石类及粗砾土）】；动态变形模量Evd： （≥40MPa）；孔隙率n；【＜28%（不考虑改良细粒土）】；压制系数K：【≥0.95（只考虑改良细粒土）】
4.换填顶面高程 mm（允许偏差±50mm）、横坡 %（允许偏差±0.5%）、基坑坡脚线 mm（允许偏差-50mm）
发现问题：

处理意见：

备注：

旁站监理人员（签字）：
日期：
注：本表一式三份，承包单位两份，监理单位一份。

过度段填筑旁站监理记录表

工程项目名称： 施工合同段： 编号：
日期

气候

工程地点
单位工程名称
旁站监理部位或工序
DK**~DK**过度段填筑
旁站监理开始时间

旁站监理结束时间

施工情况:
1.施工单位施工负责人 ，质检员 ，技术员 ，试验员 ，均已到位。
2.施工所用机械设备：挖掘机 台，装载机 台，翻斗机 台，平地机 台，压路机 台，所有机械性能：处于正常运转状态。
3.过渡段基底处理过程中及处理后地面排水：严格按照设计要求施作。
4.过渡段基底范围及其两侧的排水、防渗和地下水的拦截、引排符合设计要求，地下水的出露位置及出水情况记录齐全。
5.过度段基底处理按设计要求与桥台、横向结构物、相邻路堤、相邻隧道的基地处理同时进行，路堤高度H＜3.0m的路堤，原地面处理后地基系数K30≥110MPa/m（改良细粒土）或≥130MPa/m（砂类土及细砾土）或≥150MPa/m（碎石类及粗砾土）；动态变形模量Evd≥40MPa；孔隙率n＜28%（不考虑改良细粒土）；压实系数K≥0.95（只考虑改良细粒土）。路堤高度H＞3.0m时，地基系数K30≥60MPa/m。
6.路堤与路堑过渡段按设计顺原地面纵向开挖，开挖破面的纵向坡度及台阶高度符合设计要求。
监理情况：
1. 原地面处理：松软表土及腐殖土清楚干净，压实质量 ，符合设计要求，基底密实、平整。
2. 基坑采用混凝土回填时，回填材料和混凝土轻度等级符合设计要求；基坑采用碎石回填时，分层回填，压实质量符合设计要求。基坑回填顶面高程 （允许偏差±50mm）。
3. 基床表层以下过渡段级配碎石填层压实标准：地基系数K30 （≥150MPa/m），动态变形模量Evd （≥40MPa/m），孔隙率n （＜28%）。
4. 过渡段填筑：中线至边缘距离 ，（允许偏差+50~0mm），宽度（不小于设计值），横坡 （允许偏差±0.5%），平整度 （允许偏差≤15mm），边坡坡率 （允许偏差3%设计值）。
5. 过渡段两侧及锥体填料 ，填筑前对取土场填料进行取样检测，填筑时对运至现场的填料进行抽样检验，符合设计要求。
6. 基床以下过渡段两侧及锥体填筑压实标准：
【地基系数K30≥90MPa/m(改良细粒土)或≥110MPa/m（砂类土及细砾土）或≥130MPa/m（碎石类及砾土）；孔隙率n＜31%（不考虑改良细粒土）；压制系数K≥0.90（只考虑改良细粒土）】。基床底层过度两侧及锥体填筑压实标准： 。【地基系数K30≥110MPa/m（改良细粒土）或≥130MPa/m（砂类土及细砾土）或≥150MPa/m（碎石类及粗砾土）；动态变形模量Evd≥40MPa；孔隙率n＜28%（不考虑改良细粒土）；压实系数K≥0.95（只考虑改良细粒土）】。
7. 填筑过渡段A、B组填料： ，填筑前对取土场填料进行取样检测，填筑时对运至现场的填料进行抽样检验，符合设计要求。
8. 填筑过渡段A、B组填料压实质量： ，【地基系数K30≥110MPa/m（改良细粒土）或≥130MPa/m（砂类土及细砾土）或≥150MPa/m（碎石类及粗砾土）；动态变形模量Evd≥40MPa；孔隙率n＜28%（不考虑改良细粒土）；压实系数K≥0.95（只考虑改良细粒土）】
发现问题：

处理意见：

备注：

旁站监理人员（签字）：
日期：
注：本表一式三份，承包单位两份，监理单位一份。
