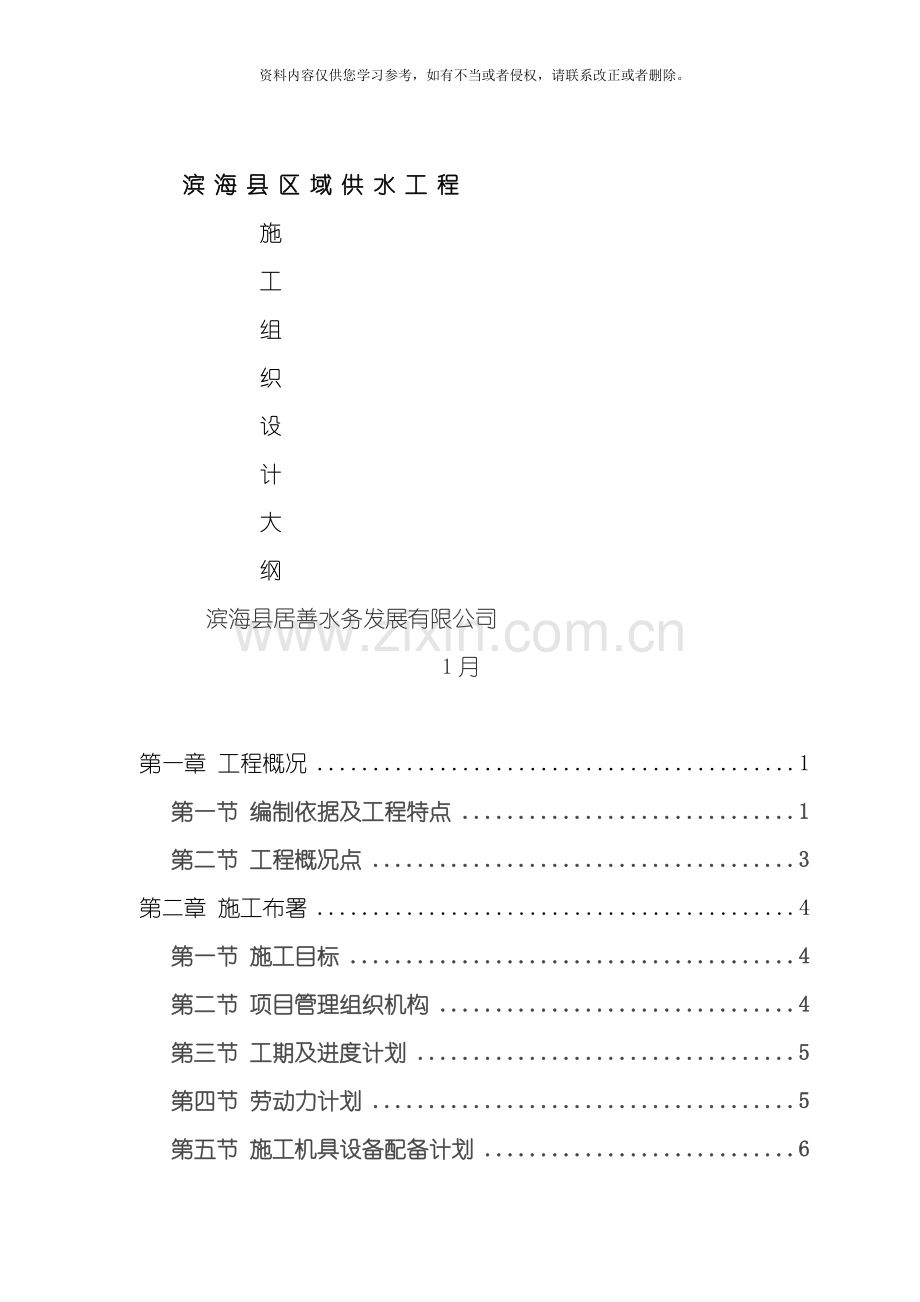

滨 海 县 区 域 供 水 工 程
施
工
组
织
设
计
大
纲
滨海县居善水务发展有限公司
1月

第一章 工程概况 1
第一节 编制依据及工程特点 1
第二节 工程概况点 3
第二章 施工布署 4
第一节 施工目标 4
第二节 项目管理组织机构 4
第三节 工期及进度计划 5
第四节 劳动力计划 5
第五节 施工机具设备配备计划 6
第六节 施工平面布置 6
第七节 施工准备工作计划 8
第三章 施工程序及主要施工方案 11
第一节 施工顺序安排 11
第二节 施工测量放线 11
第三节 土方开挖及降水排水 12
第四节 PCCP管安装 13
第五节 阀门及附件安装 14
第六节 沟槽回填 16
第七节 阀门井等附属构筑物 17
第八节 顶管施工方案 18
第九节 沉井施工方案 18
第十节 池体防渗漏措施 19
第十一节 20
第十二节 20
第十三节 29
第四章 技术管理措施 30
第一节 技术管理 30
第二节 施工质量问题管理 30
第五章 季节性施工措施 30
第一节 雨季施工 11
第二节 夏季施工 11
第三节 冬季施工 12
第四节 台风季节施工 13
第六章 施工进度计划及工期保证措施 30
第一节 工期保证措施 11
第二节 进度计划保证措施 11
第三节 交叉作业措施 12
第四节 施工方法、 机具安排、 劳动力配备等方面 13
第七章 质量控制措施 35
第一节 质量控制措施 35
第二节 质量控制要点 36
第八章 安全文明措施 37
第一节 安全管理 37
第二节 文明施工管理 39
第一章 工程概况
第一节 编制依据及工程特点
1、 编制依据
( 1) 、 滨海县城乡一体化供水工程( 建筑安装工程标) 的招标文件、 答疑纪要
( 2) 、 滨海县城乡一体化供水工程施工图纸
( 3) 、 施工现场实际情况和周围环境, 地质条件和滨海县地区气候特征
( 4) 、 建筑工程施工质量验收统一标准(GB50300- )
( 5) 、 混凝土结构工程施工质量验收规范(GB50204- )
( 6) 、 砌体工程施工质量验收规范( GB50203- )
( 7) 、 建筑地面工程施工质量验收规范( GB50209- )
( 8) 、 建筑装修工程质量验收规范( GB50210- )
( 9) 、 土方与爆破工程施工及验收规范(GBJ201-83)
( 10) 、 地基与基础工程施工质量验收规范(GB50202- )
( 11) 、 地下防水工程质量验收规范(GB50208- )
( 12) 、 土工试验方法标准(GBT50123-1999)
( 13) 、 建筑地基处理技术规范(JGJ79- )
( 14) 、 建筑边坡工程技术规范( GB50330- )
( 15) 、 砼质量控制标准(GB50164-92)
( 16) 、 砼强度检验评定标准(JGJ107-87)
( 17) 、 普通砼配合比设计规程(JGJ/T55- )
( 18) 、 钢筋砼工程施工质量验收规范( GB50204- )
( 19) 、 给水排水构筑物施工及验收规范GB50141- )
( 20) 、 钢筋砼用热轧带肋钢筋( GB1499-91)
( 21) 、 低碳热轧园盘条(GB/T701-1997)
( 22) 、 钢筋焊接及验收规程( JGJ18- )
( 23) 、 建筑工程冬期施工规程( JGJ104-97)
( 24) 、 砼外加剂应用技术规范( GB50119- )
( 25) 、 建筑地面工程施工及验收规范(GB50209- )
( 26) 、 建筑装饰装修工程质量验收规范(GB50210- )
( 27) 、 砌体工程施工质量验收规范( GB50203- )
( 28) 、 屋面工程质量验收规范(GB50207- )
( 29) 、 工程测量规范( GB500026-93)
( 30) 、 工程测量基本术语标准(GB/T50228-96)
( 31) 、 钢筋机械连接通用标准规程(JGJ107-96)
( 32) 、 砼泵送施工技术规程( JGJ/Y10-95)
( 33) 、 建筑变形测量技术(JGJ/T8-97)
( 34) 、 预制砼构件质量检验评定标准( GBJ321-90)
( 35) 、 建筑工程饰面砖粘结强度检验标准( JGJ110-97)
( 36) 、 基建筑砂浆配合比设计规程( JGJ/T98-96)
( 37) 、 回弹法检测砼抗压强度技术规程( JGJ/T23-92)
( 38) 、 建筑施工安全检查评分标准( JGJ59-99)
( 39) 、 建设工程施工现场供电安全规范(GB50194-93)
( 40) 、 建筑施工高处作业安全技术规范(JGJ80-91)
( 41) 、 本公司技术标准及IS09002质量标准、 《质量手册》、 《程序文件》、 《作业指导书》及《企业标准》
( 42) 、 滨海县有关劳务、 计生、 治安、 环卫、 城建等制定的地方政策法规。
2、 工程特点
土建工程构筑物多, 且不同于一般建筑, 为钢砼结构, 本工程构筑物全部为现浇混凝土结构。所有构筑物为防水砼构筑物。体积大, 有多处伸缩缝、 沉降缝。预埋管件多。坐标、 标高、 平整度等要求严格, 土建与安装配合要求紧密( 特别为滤池部分) 。
管线敷设工程土方工程量大属于野外施工, 施工难度大; 管线多处与桥梁、 河道、 道路、 农田、 农房等交叉; 部分管段从河道、 桥梁、 公路、 农田、 农房穿过, 施工时必须采用特殊措施。可能发生各种问题, 需要多方面协调配合处理。在施工中需要设计单位、 建设单位和监理单位及其它相关单位加强联系, 力争把问题解决得好一些, 以保证工程顺利完成。PCCP管道重量大, 给管道的运输、 吊装、 安装及施工便道的修筑等带来比较高的要求。施工场地和可供搭设施工临时设施场地及物资堆放场地都很少。在施工条件差的情况下, 为了保证工程进度和工程质量, 必须周密组织, 争做文明施工现场。
第二节 工程概况
1、 工程名称、 参加单位、 总的概述及编制依据:
工程名称: 滨海县区域供水工程、 滨海县污水处理厂迁建工程
建设单位: 滨海水务发展有限公司
设计单位: 南京市市政设计研究院有限责任公司、 南京东大能源工程设计有限公司
监理单位:
施工单位:
随着滨海县城乡居民生活水平的不断提高, 社会和经济的迅猛发展, 城乡居民的需水量迅速增长, 但水源污染日趋严重、 供水体制极不完善、 供水管网严重滞后, 且乡镇供水由地下水直接供水, 无消毒措施, 这是极不符合卫生要求的, 在县有关部门及专家的重复论证下, 解决城乡供水水质、 水量问题, 采用有可靠水源的规模化大型水厂集中制水、 区域供水已是必然趋势。在政府资金严重不足的状况下, 滨海县水务发展有限公司毅然肩负起本次供水工程的建设-移交( Build- Transfer) 大任。本项目是滨海人民的”生命工程”, 它的建成必将对滨海人民的经济发展起到极大的影响作用, 成为用之于滨海人民、 造福于滨海人民的”核心工程”。因此我们依靠在类似工程中积累的管理、 施工经验将配备精干队伍, 投入充分的人力、 物力和机械设备, 精心组织、 精心管理、 精心施工, 必能以优质精品, 圆满地完成滨海县城乡供水一体化工程的建设, 为滨海的市政建设作出贡献。
2、 工期要求:
该工程自 日开工, 日竣工, 工期 天( 日历天) 为评价标准, 应以工期提前至 天进行计划和组织。
3、 工程主要施工工程范围:
供水工程分为三个供水区域: 县城片区( 东坎水厂) 、 渠南片区( 蔡桥水厂) 、 沿海片区( 八滩水厂) , 其中包括: 东坎( 主、 备) 水源厂、 蔡桥水源厂、 八滩水源厂、 东坎净水厂、 蔡桥净水厂、 八滩净水厂、 增压站9座、 一级管网186公里, 二级管网366公里等。在发生紧急事故时, 三个供水厂能够经过联络管相互补给。本工程由南京市市政研究院有限责任公司设计, 采用了较为先进的水处理技术。
污水厂工程为单独厂区, 占地面积49335.8 平方米, 其中建构筑物占地面积12467.70 平方米; 道路广场面积 11327.87 平方米, 预留发展用地7460.87 平方米, 绿化面积 18079.36 平方米, 绿化率 38.91％。位于阜东路与规划淮海路交叉口东南侧。本厂区内工程具体施工内容为厂区内的15个单项工程, 主要为建、 构筑物。主要工程内容如表1.1.1-1所列:
污水厂主要建、 构筑物一览表
序号
建、 构筑物名称
单位
数量
1
综合楼
座
1
2
门卫
座
1
3
辅助用房
座
1
4
粗格栅及进水泵房
座
1
5
细格栅及旋流沉砂池
座
1
6
改良型 A2/O 生化池
座
1
7
二沉池
座
1
8
高效沉淀池
座
1
9
纤维转盘过滤池
座
1
10
接触消毒池
座
1
11
加氯间
座
1
12
污泥浓缩池及匀质池
座
1
13
脱水机房
座
1
14
鼓风机房及配电间
座
1
15
机修车间
座
1
4、 净水厂工艺流程( 如下图) :

第二章 施工部署
第一节 施工目标
1、 施工该段管线工程的总目标:
严密组织、 科学管理、 以精湛的施工技术优质高效地建设好区域供水工程和污水厂迁建工程。
2、 施工工期目标:
根据确定的进度计划, 严密组织、 科学管理, 加强协调配合, 确保按期完成。
3、 质量目标:
无质量事故, 确保达到国家施工验收规范一次性合格标准。
4、 施工安全目标:
以”安全第一”为指导方针, 认真组织现场施工安全工作, 加强防范措施, 建立项目安全领导小组, 作好安全技术交底, 杜绝死亡、 重伤事故; 杜绝重大交通事故; 杜绝重大火灾事故; 轻伤率控制在0.01%以内。
5、 现场文明施工目标:
加强施工现场标准化管理, 争创文明施工现场。
第二节 项目管理组织机构
本工程是滨海县的重点建设项目。针对工程特点和工期要求, 我公司将组织精干而强有力的项目领导班子以及各专项管理机构, 经过对劳动力、 设备、 材料、 技术、 方法和信息的优化处理, 实现成本造价、 工程目标、 质量目标及社会信誉的预期目标。项目部内建立专业管理组, 实行分工管理, 作到分工明确, 责任落实, 确保施工管理工作有序进行。
项目经理

经营
副经理
项目后勤主管
项目总
工程师
生产
副经理

保卫员
综合治理

质安科
物资部
计划部
工程部

安全员
负责人
负责人保管员
保管员
采

购

员
资料员
现场协调
预算员
财务员
负责人
质量员
文明施工
各专业
负责
人

2#标段
供应商
1#标段

第三节 工期及进度计划
1、 施工进度计划编制:
根据建设单位对工期要求, 工程总进度以 日开工, 日完工进行安排, 确保 天内完成。每月根据总进度计划和当月实际工程情况, 再编制月施工进度计划进行实施, 以保证工期目标如期实现。月施工进度计划于当月25日前由施工单位报送监理、 建设单位和项目公司。

序号

标段
子项目名称

建设内容

计划开工
日期

计划完工
日期
11
一
标段
标
段
蔡桥净水厂
蔡桥净水厂
.01.10
.12.10
八滩净水厂及八滩水源厂
八滩净水厂
.12.10
.12.20
八滩水源厂
.03.01
.11.15
沿海片区增压站
樊集增压站
.03.01
.10.15
振东增压站
.12.10
.08.15
滨海港经济区增压站
.12.10
.08.15
沿海片区 通水一级管网
八滩水厂至滨淮段
.01.15
.12.15
S327至滨淮农场段
.01.15
.12.15
S327至樊集增压站段
.01.15
.12.15
S327至陈李线段
.01.15
.11.20
沿海片区浑水管及 通水二级管网
浑水管
.03.10
.11.10
八滩镇
.01.15
.12.15
八巨镇
.01.15
.12.15
滨淮镇
.01.15
.12.15
沿海片区 通水一、 二级管网
滨淮至滨海港区增压站段
.12.25
.12.15
滨海港区至滨海港口段
.12.25
.12.15
陈李线至坎振线段
.12.25
.12.15
坎振线至振东增压站段
.12.25
.12.15
滨海港镇
.12.25
.12.15
滨海港经济区
.12.25
.12.15
22
二
标段
标
段
东坎净水厂及水源厂
东坎净水厂
.12.15
.01.15
废黄河主水源厂扩建工程
.05.10
.10.10
通榆河备用水源厂新建工程
.06.10
.12.10
县城片区增压站
套稍增压站
.03.01
.10.20
陈涛增压站
.03.01
.10.20
界牌增压站
.04.01
.11.20
官庄增压站
.04.01
.11.20
县城片区 通水一级管网
东坎至套稍段
.02.10
.10.20
东坎至沙庄段
.02.10
.11.15
沙庄至官庄段
.02.10
.12.05
官庄至陈涛段
.02.10
.12.05
大套至天场段
.02.10
.11.15
官庄至界牌段
.02.10
.12.15
官庄至八滩连通管
.02.10
.12.20
县城片区浑水管及 通水二级管网
浑水管
.02.10
.12.20
东坎镇
.02.10
.12.20
天场乡
.02.10
.12.20
大套乡
.02.10
.12.20
陈涛乡
.02.10
.12.20
界牌镇
.02.10
.12.20
县城片区 通水一、 二级管网
陈涛至灌溉总渠段
.03.10
.08.20
灌溉总渠段
.03.10
.08.20
蔡桥水源厂及 通水一级管网
蔡桥净水厂
.12.10
.12.15
蔡桥水源厂
.04.15
.11.10
蔡桥水厂至五汛段
.02.20
.12.20
五汛至北坍段
.02.20
.11.25
渠南片区浑水管及 通水二级管网
浑水管
.02.28
.10.15
蔡桥镇
.02.20
.11.25
五汛镇
.02.20
.11.25
渠南片区 通水一级管网
蔡桥至通榆段
.01.10
.11.25
舀岗至正红段
.01.10
.11.25
灌溉总渠至蔡桥连通管
.01.10
.11.25
渠南片区 通水二级管网及增压站
通榆镇
.01.10
.11.25
正红镇
.01.10
.12.15
通榆增压站
.03.10
.10.25
正红增压站
.03.10
.10.25
污水理厂迁建工程
污水处理厂
.12.12
.12.24

注: 以上时间为相对时间,开工时间以监理工程师发出的开工令载明的开工日期为准, 其交工日期相应按实际开工日期加上该子项目约定的建设工期确定。
第四节 劳动力计划
为了组织好工程施工, 使该工程优质按期完成, 公司决定组织技术力量强, 作风好, 能打硬仗的各专业施工单位。我们将根据 工程工期和施工配合要求, 以及可供施工工作面情况, 调节劳动力投入。相继安排降水、 土方、 土建、 工艺、 电仪安装等施工单位进场, 计划投入土建作业人员 300人、 焊工50人、 维护电工8人、 机务作业80人、 机械操作人员10人、 值班人员20人、 电仪作业人员30人、 其它辅助工20人。另外, 工程计划、 工程测量、 质检、 器材、 机料、 后勤等各部门人员为40人。加现场管理人员, 施工高峰期将达到568人以上。
劳动力需用计划表( 见附录) 。
2—劳动力资源动态分布
人
数
︹
每
格
25
人
︺

时间
60天
120天
180天
240天
300天
360天
420天
480天
540天
600天
第五节 施工机具设备配备计划
所有机具均需按施工现场流水配套使用, 对机具设备的完好及维护工作要求高, 项目有关负责人定期对机具设备进行检查、 维护和保养, 确保机具设备完好, 施工的顺利进行。
由项目技术组提出施工机具计划, 后勤供应组按计划落实解决。
根据施工工作内容及施工场地对大型机械进行合理安排调度。具体包括建构筑物土方开挖机械、 起重吊装机械、 运输车辆等, 均根据施工任务合理安排机械的数量和进出场时间。 野外作业配备足够的柴油发电机。
第六节 施工平面布置
1、 现场临建安排
污水厂、 净水厂工程施工现场主要出入口设置门卫及大门, 并在门口设立设置一图五牌和明显的标志牌和禁令标志, 非施工人员不得入内。
现场临建设办公室, 库房, 职工宿舍。职工宿舍和办公用房均采用轻钢结构复合保温板房。 管线施工采用就近租用农民用房及搭设部分临时设施, 作为现场办公室、 会议室、 职工和民工宿舍、 食堂等用房。
2、  现场材料储备
由于厂区施工可利用场地有限, 大型钢筋、 钢结构构件按进度计划随用随进。总承包单位项目经理组织管理人员, 建立总平面图管理小组。加强材料、 半成品、 机械设备堆放, 管线布置和场内运输等工作的协调与控制, 不得侵占场内道路及安全防护等设施, 发现问题及时处理。周转材料堆场, 加工车间场地, 钢筋车间、 木工车间及仓库拟按照施工平面图要求的位置设置, 建筑材料及周转材料严格按布置图分类堆放, 堆放整齐, 堆放不超标准, 堆场不作她用, 仓库间有材料收发管理制度。 施工现场内道路应畅通无阻, 整个施工现场做到无积水不坑洼。建筑垃圾集中堆放, 及时处理。
严格依照《中华人民共和国消防条例》的规定, 在施工现场建立和执行防火管理制度, 防火和易燃易爆物品管理要有专人负责, 重点部位设置符合要求的消防设施, 并保持完好的备用状态。
3、   现场临时道路规划
厂区在基础、 主体施工期间, 为便于大型车进出场, 钢筋加工厂区和现场主路采用硬化地面。主路按4-6m宽设置, 并布置在设计道路位置上, 以后可作为道路路基使用, 地面做法素土夯实后, 浇筑C15 混凝土150mm厚, 以便于大型重载车进出场。在主路两边设置砖砌排水沟, 在排水沟穿越支路时, 采用D200钢管接通, 作为现场排水管沟, 及时排除地表水, 保证雨季施工现场不积水。
4、 施工用电
厂区施工用电由建设单位引入容量足够的变压器作为一级配电, 管线施工用电采用柴油发电机提供。根据实际情况经计算容量后配备足够的台数。
1) 配电系统布置及操作必须符合以下流程要求:
变压器输出→总配电箱→分配电箱→开关箱→用电机具
2) 临时用电安全技术规定
( 1) 、 编制依据: JGJ59-99建筑施工安全检查标准。
( 2) 、 需要变更临时用电施工组织设计内容时, 必须由电气工程技术人员编制, 技术负责人审核, 经主管部门批准后方可实施, 并补充有关图纸资料存档。
( 3) 、 建立临时用电安全技术档案, 其内容为
临时用电施工组织设计;
修改临时用电施工组织设计资料;
临时用电工程检查验收表;
电气设备的试、 检验凭单和调试记录;
按地电阻测定记录表;
定期检( 复) 查表;
( 4) 、 凡施工现场不能满足规定时, 应实施相应安全技术措施, 增设屏障、 遮栏、 围栏或防护网, 并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实施时, 必须与有关部门协商, 采取停电、 迁移外电线路或改变工程位置等解决办法, 否则不得施工。
3) 保护接零、 接地、 防雷规定
( 1) 、 施工现场的中点直接接地的电力线路中必须采用IN-S接零保护系统( 三相五线制) , 电气设备的金属外壳必须与专用保护零连接专用保护零线( 简称保护零线) 应由工作接地线, 配电箱的零线或第一级漏电保护器。
( 2) 、 下列施工用电设备不断电的外露导电部分应做保护接零;
电机、 变压器、 电器、 照明器具, 手持电动具的金属外壳;
电气设备传动装置金属部件;
配电屏与控制屏的金属框架;
室内、 外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
电力线路金属保扩管、 敷线钢索、 起重机轨道滑升模板金属操作平台等。
( 3) 、 保护零线的截面, 应不小于工作零线的截面, 同时必须满足机械强度要求。
保护零线架空敷设的间距大于12m时, 撇零线截面应为10mm2, 绝缘铜线或16mm的绝缘铝线。
( 4) 、 与电气设备相连的保护零线应为截面不小于0.5mm2的多股绝缘铜线。
( 5) 、 保护零线必须采用绿黄双色绝缘线, 任何情况下不准用作负荷线。
( 6) 、 接地电阻规定
序号
接地类别
电阻值
1
电力变压器发电机工作接地

2
单台容量100KV或使用同一接地装置并联运行总容量100KV的变压器或发电机工作接地
＜10Ω若干项电阻率＞1000Ωm时＜30Ω
3
保护接零线每一重复接地装置的接地电阻
＜10Ω
4
工作接地电阻允许达到10的电力系统中所有的重复接地的并联电阻值
＜10Ω
5
施工现场内所有的防雷装置的接地电阻值
＜30Ω
( 7) 、 防雷
施工现场内的升降机( 井字架) 若处在相邻建筑物、 构筑物的防雷装置保护范围以外, 且机械设备高度高于20m时, 则应安装防雷装置。
机械设备上的避雷针( 接闪器) 长度应为1-2m。
安装防护装置的机械设备的防雷引下线, 可利用该设备的金属结构体, 但应保护导体与导体之间电阻接近为零的金属性连接( 焊接线或螺栓连接) 。该设备上所用的动力、 控制、 照明、 信号通信线路均就采用钢管敷设, 并将钢筋与设备的金属结构体作电气连接。
垂直接地体宜采用角钢、 钢管或圆钢, 但不得使用螺纹钢材。
4) 临时用电线路安装、 配电箱、 开关箱、 施工照明及手持电动工具的使用除遵守卫JG59-99( 建筑施工安全检查标准) 规定外, 尚应注意下列事项:
( 1) 、 根据工程施工的实际情况, 编制施工临时用电施工方案, 并分阶段付诸实施。现场施工机具繁多, 用电巨大, 应合理分配用电资源, 确定先后用电顺序, 确保主导工种的施工用电, 以保证工程施工的顺利进行。
( 2) 、 配电线路布设
为确保安全生产以及道路畅通, 在室外采用电缆地沟铺设电缆, 不得采用架空线布置, 在过道路处电缆应加套钢管保护。楼层专线电缆沿电梯井道铺设, 做好固定装置。各工种车间内固定用电器电缆穿行在护套管内, 不得外露。室内照明线路电线采用PVC护套管, 室外临时照明线路采用三蕊橡胶电缆。主体施工时照明灯布置于塔吊上。
( 3) 、 配电箱和开关箱
变电房配电屏与现场供电系统间须设置隔离开关, 以便检修。并应安装电度表, 以作为计量。施工现场设置总配电间, 电采用电缆埋地送至总配电箱。配电箱和开关箱由专业厂家生产, 并有合格证明。现场施工用电实行三级配电, 三级保护。
配电箱应尽可能放置在干燥通风处, 室外电箱要有挡雨措施。配电箱、 开关箱应安装端正, 牢固, 移动式配电箱、 开关箱应装在支架上。固定式配电箱和开关的底距地面应大于1.3m, 小于1.5m。移动式配电箱、 开关箱和底距地面应大于0.6m, 小于1.5m。分配电箱应设置在荷载较为集中区域, 分配电箱距开关盒的距离不大于30cm。开关箱与其控制的用电设备和水平距离不大于3m, 配电箱和开关箱和周围应有二人可同时工作的空间, 不得堆放其它物品。配电箱、 开关箱内的工作零线应与接线端子板连接, 并与保护零线端子板分设。配电箱、 开关箱的金属箱体、 金属电器安装板以及箱内电器的不应带电的金属底座, 外壳等必须作保护接零, 保护零线应经过接线端子板连接。配电箱、 开关箱导线的进出线口须设在箱体进出口直接接角。移动式配电箱和开关箱的进出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设置。所有配电箱应标明编号, 名称、 用途, 并作分路标记。所有配电箱门应配锁, 由专人负责。
总配电箱: 总配电箱应装设总隔离开关和分路隔离开关, 总熔断器和分路熔断器。本工程分路隔离开关设置三路, 在钢筋对焊机和升降井字架分别设置, 其它分一路。并装设漏电保护器, 若漏电保护器同时具备过负荷和短路保护功能则可不设分路熔断器。总开关电器的额定值应与分路开关和相适应。总配电箱漏电保护器, 其额定漏电动作电流不得大于75mA,额定漏电动作时应小于0.1S。
分配电箱: 分配电箱应安装总隔离开关和分路隔离开关以及总熔断器和分路熔断器。分路隔离开关的数量应由该分配电箱控制用电设备的数量来决定。分配电箱和各分路应安装漏电保护器, 其开关的额定值应现相应开关箱额定值相适应, 分配电箱漏电动作电流不得大于50mA,额定漏电动作时应小于0.1S。
开关箱: 每台用电设备应有各自专用的开关箱就近设置, 距用电设备水平距离不大于3m。做到一机一闸一保, 并设有过载保护装置, 禁止用同一个开关电器直接控制二台或二台以上设备。开关箱内的开关电器必须能在任何情况下都能够使用电设备与电流实行隔离。开关箱中必须装设漏电保护器, 其开关的额定值与用电设备相适应。开关和漏电动作电流不得小于30mA。额定漏电动作时间应小于0.1s.照明用开关箱应单独设置, 也应实行一闸一保。
( 4) 、 用电机械设备和手转电动工具
施工现场所使用用电机械设备和手转电动工具, 均应符合国家标准、 专业标准和安全技术规程, 且要有产品合格证和使用说明。用电机械设备安装须由专业电工负责安装。非专业人员不装安装和拆除用电电器设备。电动机械要做好保护接零, 但其电源线必须选用接头的多股铜芯橡皮护套软电缆, 其中黄／绿双色在任何情况下只能用于保护接零或重复接地线。电焊机进线处必须设有防护罩。
( 5) 、 照明
现场施工用照明须装设单独的照明开关箱, 不能与动力电箱混合使用施工区照明采用橡胶电缆。生活、 办公室照明用护套线或用铜芯线加套管及串墙用套管护套, 灯头线可用绞织线。
施工照明: 在主体结构施工阶段, 在每台塔吊上安装一盏3.5kw摘灯, 用于大面积照明。局部照明采用1KW碘钨灯照明, 增加光照明度。主体结构完成后, 砖墙和粉刷阶段采用碘钨灯照明。大空间处采用镝灯照明, 地下室和其照明均采用36V安全电压照明, 且灯头选用橡胶防爆灯头。
办公、 生活区照明: 职工集体宿舍照明, 在夏季考虑到天气炎热, 职工宿舍内防暑降温需要, 采用220v电压照明, 每个宿舍设一只插座, 作电扇之用。在其它季节, 职工宿舍改用36v安全电压供电, 可有效防止使用除照明之外的其它用电器。办公室、 仓库等均采用220v电压照明, 每间装设两只插座。
( 6) 、 施工现场的修理和维护
施工现场用电由项目专业电工全面负责管理和维护。所有配电箱、 开关箱均应标明名称用途、 统一编号, 在配电箱内标明分路标记, 方便维修。所有配电箱、 开关箱门均上锁, 配电箱由专业电工负责, 开关箱由用电设备操作人员和电工负责, 施工现场停止一小时以上或下班时, 应将开关箱断电上锁。配电箱、 开关箱应保持清洁, 不得放置任何杂物。每只配电箱、 开关箱须建立检查维修记录本, 并每月进行检查、 维修一次, 并登记在卡, 检查、 维修人员必须是电工。检查、 维修时须按规定穿戴绝缘鞋、 手套, 且须将前一级相应的电源分闸断电, 并悬挂停电检修标志牌, 严禁带电作业。
7、 施工现场设置必要的职工生活设施, 包括食堂、 宿舍、 厕所、 茶水与医疗室, 并符合卫生、 通风、 照明等要求, 职工的膳食、 饮水供应等应符合卫生要求。
8、 食堂位置适当、 环境清洁。食品贮藏柜( 箱) 和菜饭应生、 熟分开, 厨房内不准住人, 应设贮藏室, 食用品与施工用品分别放置, 严禁混杂 。
9、 生活区、 工作区分别设置临时厕所, 生活区同时设立浴室。
10、 宿舍采用通风良好, 墙壁天棚刷白, 卧具、 用具摆放整齐
第七节 施工准备工作计划
工程项目各部位在开工前必须用好准备工作, 使之各方面工作均达到开工条件和满足施工进度的需要。
1、 技术准备:
1) 组织项目经理部人员进行现场勘测, 深入了解工程现状。
2) 规范、 标准和有关施工资料的准备。
3) 图纸会审和技术交底。
4) 技术方案和技术措施编制、 批准。
2、 交桩放线;
3、 施工平面布置:
1) 搭设临时设施。
2) 临时用水、 用电。
3) 临时道路。
4、 施工人员( 包括管理人员、 施工人员和后勤人员) 准备。
5、 施工机具准备。
6、 施工物资准备。
7、 向顾客提交开工报告。

第三章 施工程序及主要施工方案
第一节 施工顺序安排
一: 根据本工程的特点, 管线敷设工程施工可划分为三个阶段。
1、 施工准备阶段。
主要工作内容为现场勘察、 图纸会审及交底、 测量交桩、 搭设临设、 修筑便道、 材料准备、 人员及机械设备进场等各种准备工作。
2、 工程施工阶段。
为全面施工阶段。主要工作为测量放线、 沟槽开挖、 吊装下管、 管件组对、 连接、 防腐、 管道灌水试压等工作。
3、 竣工移交阶段。
主要完成以下工作: 现场收尾清理场地; 竣工资料及图纸整理汇总; 提交竣工报告; 工程验收移交; 人员设备退场。
二: 建筑结构工程施工顺序
第二节 施工测量放线
一: 管线测量:
1、 管线施工在勘测院测量交桩时, 由现场测量人员一起接受市勘测院的中线桩及高程桩, 在管道中心位置上打入铁钉, 并用水泥墩固定中线桩及高程桩。用水准仪和经纬仪根据已交中线桩, 每100米及支线交叉口处位置上, 在中线桩两侧的道路或建筑物、 电杆上引上控制桩, 并注明距离、 高程。
2、 在土方开挖过程中, 测量人员应随时测量开挖沟底标高, 特别在机械开挖时, 在挖至设计管底高程100cm时用人工清底, 控制好沟底高程。在沟底形成后, 用经纬仪在沟底放好中线, 根据管道的大小放出边线桩, 并牵线以便于管道的施工调整。
二: 建构筑物测量:
1、 根据县住建局提供的城市坐标控制点, 标高基准点采用往返闭合水准测量引测至施工现场易显眼且不受影响处, 在现场设置的临时水准点不得少于4个, 每个水准点要定期相互校核, 以保证水准点的准确性。
2、 现场测设的各水准点, 跟业主提供的基准水准点闭合精度应控制在12以内, L为水准线路长度( km) 。在现场设置的临时水准点采用圆头铆钉焊上脚铁板后, 混凝土浇筑保护。见下图:

现场坐标桩及坐标井设置详图

3、 地下结构高程控制, 在基坑边寻找一处可垂直传递高程的地方, 在托尺上下面架设一台水准仪将托尺上的高程传递至施工面上。

水准点高程传递示意图
4、 高空结构水准点传递, 先将水准点测引至建筑物墙处, 用钢卷尺引测至建筑物施工面, 再用水准仪传递至各施工部位。
5、 沉降测量
(1)、 根据设计图纸或施工规范要求设置沉降观测点, 进行沉降观测, 用精密水准仪采用往返测回法测量相对标高, 得出沉降量, 提交有关部门作为施工控制的参考。
( 2) 、 在结构施工时同时设置沉降观测点, 具体设置位置按设计及施工规范要求布置, 并做好保护措施。在一层结构的柱侧模拆除后, 即进行沉降观测点的设置, 并用精密水准仪采用往返水准以不少于3次的测量来定其初值。
(3)、 结构施工阶段每施工一层即观测一次, 结构封顶以后根据需要测量沉降量, 并做好记录。
六、 测量仪器选用及要求
名 称
型 号
度
数 量
用 途
全站仪( SOKKA)
SET2C
2″
1
座标点、 角度、 轴线测量
精密水准仪
Mi005A
1mm/km
1
沉降测量
水准仪( SOKKA)
C40
3mm/km
3
标高测量
塔尺
5m
检验合格
3
标高测量
50m钢卷尺

检验合格
2
垂直、 水平距离测量
线锤
5kg

2
垂直测量
上述仪器均需经专业计量单位、 技术监督局检测合格, 且在有效期限方可使用; 使用过程中, 加强对仪器的常见指标检查, 一旦偏差超过允许范围, 及时送校正保证精度。

第三节 土方开挖及管沟降水及排水
1、 基坑、 沟槽开挖边坡按1: 0.5放坡, 局部地区根据实际土质情况增大边坡系数。
2、 基坑、 沟槽开挖采用机械开挖结合人工开挖清底。
3、 管道接口处必须挖接口操作坑, 坑壁加挡土板。
4、 部分管管段地下水位高。为保证安全顺利施工, 必须解决好沟槽降水及排水。 根据以往施工经验, 计划采取沿线设降水井, 每口井内用一台DN50潜水泵降水, 用DN50胶带或帆布带接引至排水沟内再进入沟渠或河道内。降水井采用沉井式, 用DN1600钢管作为外管, 人工在管内挖土, 靠管重及外力下沉至设计管底下0.5米, 再在内下一根DN1200的短管, 管壁钻孔, 以利于流水。
原地面
DN1600钢管
DN1200花管
DN2400管沟槽
排水沟
DN50水泵
DN50水带
管道安装过一口井后, 即可拆除该井, 运至下一个井位打井。
