公路工程管理用表范本钢板梁制作质量检验报告单

3

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

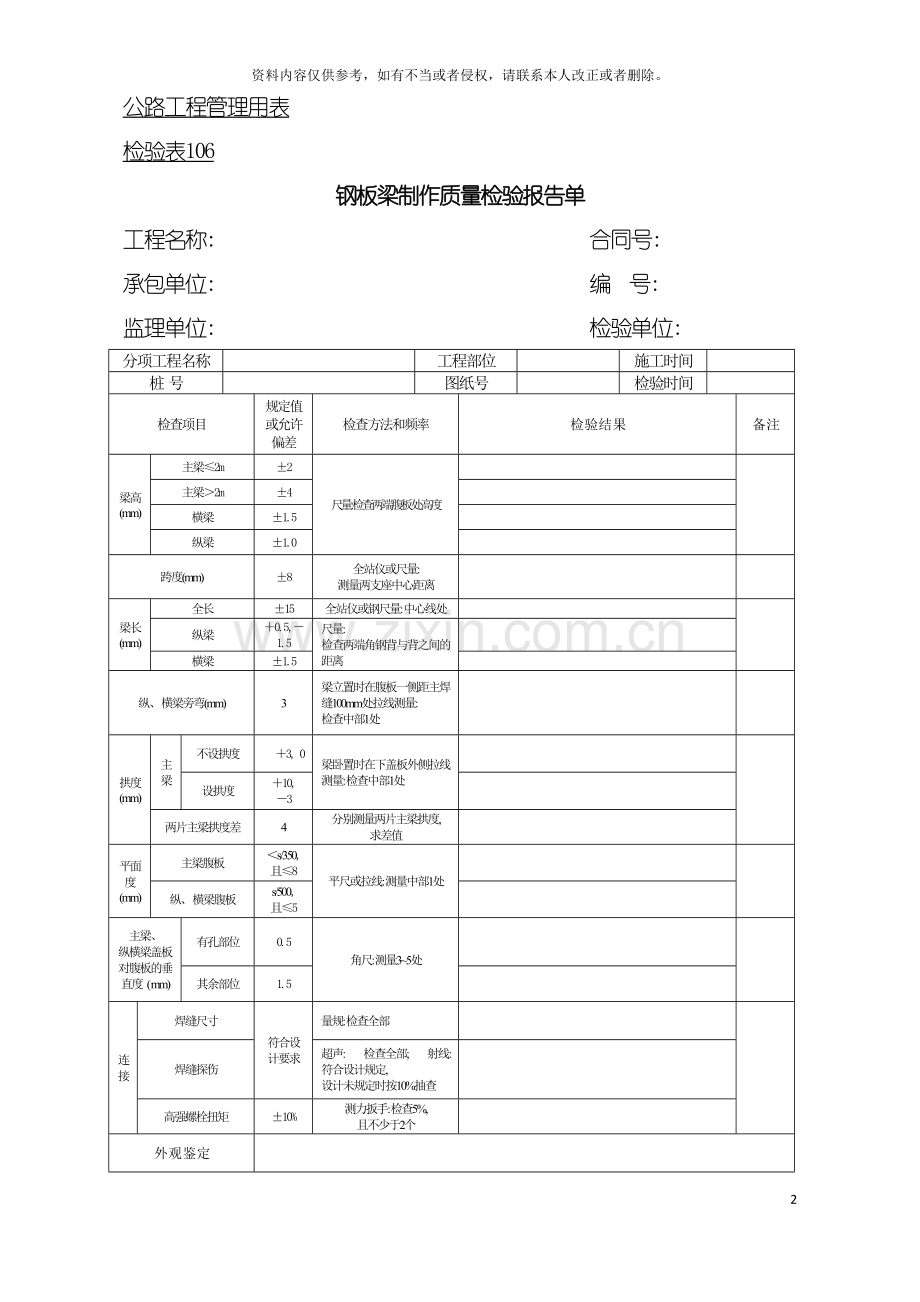

公路工程管理用表 检验表106
钢板梁制作质量检验报告单
工程名称: 合同号:
承包单位: 编 号:
监理单位: 检验单位:
分项工程名称

工程部位

施工时间

桩 号

图纸号

检验时间

检查项目
规定值或允许偏差
检查方法和频率
检 验 结 果
备 注
梁高
(mm)
主梁≤2m
±2
尺量: 检查两端腹板处高度

主梁＞2m
±4

横梁
±1.5

纵梁
±1.0

跨度(mm)
±8
全站仪或尺量: 测量两支座中心距离

梁长
(mm)
全长
±15
全站仪或钢尺量: 中心线处

纵梁
＋0.5,－1.5
尺量: 检查两端角钢背与背之间的距离

横梁
±1.5

纵、 横梁旁弯(mm)
3
梁立置时在腹板一侧距主焊缝100mm处拉线测量: 检查中部1处

拱度
(mm)
主梁
不设拱度
＋3, 0
梁卧置时在下盖板外侧拉线测量: 检查中部1处

设拱度
＋10, －3

两片主梁拱度差
4
分别测量两片主梁拱度, 求差值

平面度
(mm)
主梁腹板
＜s/350,
且≤8
平尺或拉线: 测量中部1处

纵、 横梁腹板
s/500,
且≤5

主梁、 纵横梁盖板对腹板的垂直度 ( mm)
有孔部位
0.5
角尺: 测量3~5处

其余部位
1.5

连接

焊缝尺寸
符合设计要求
量规: 检查全部

焊缝探伤
超声: 检查全部; 射线: 符合设计规定, 设计未规定时按10%抽查

高强螺栓扭矩
±10%
测力扳手: 检查5%, 且不少于2个

外 观 鉴 定

质 量 评 定
合格
不合格
承包人签字: 年 月 日 监理工程师签字: 年 月 日
青海省公路建设管理局印制
