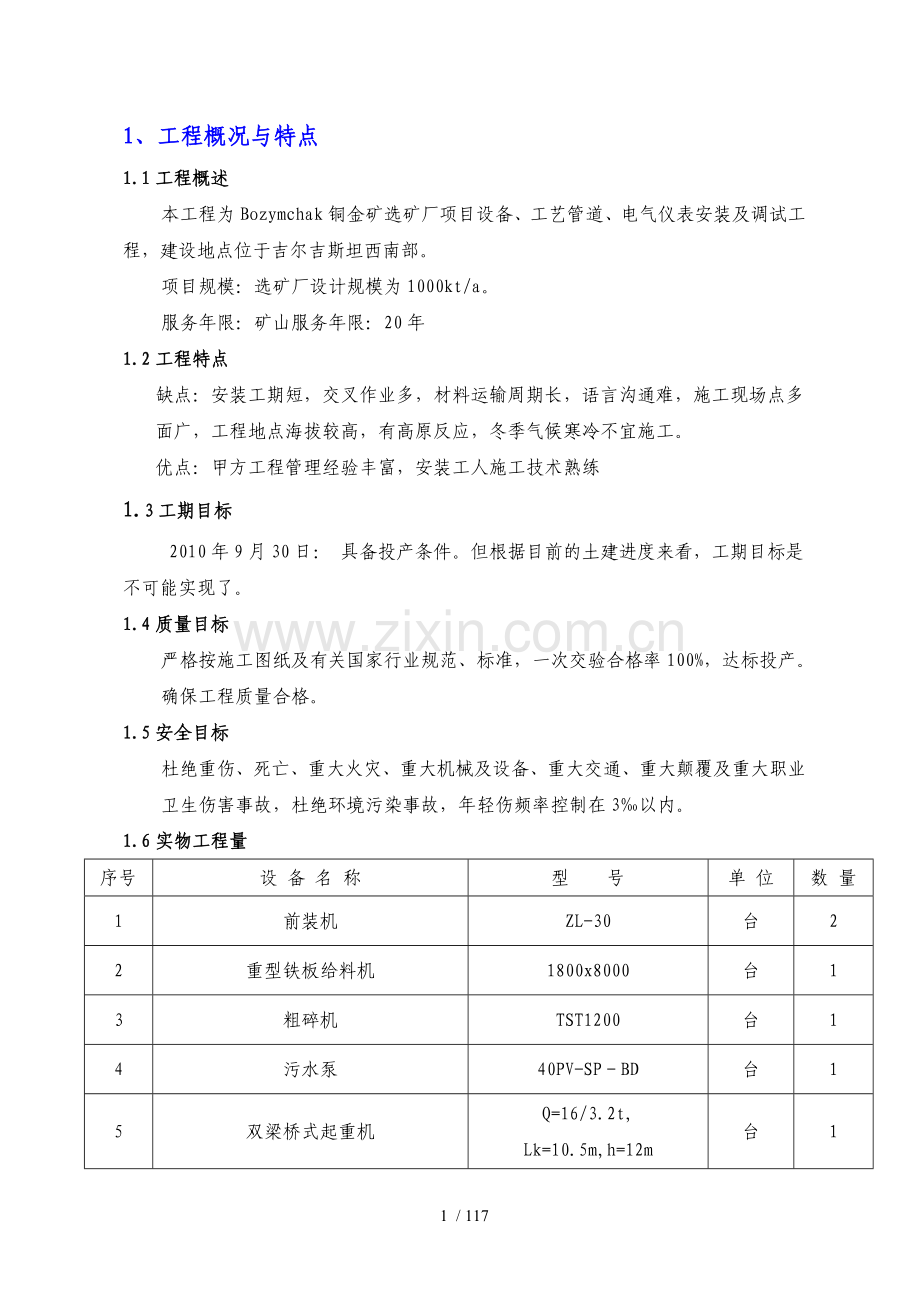

1、工程概况与特点
1.1工程概述
本工程为Bozymchak铜金矿选矿厂项目设备、工艺管道、电气仪表安装及调试工程，建设地点位于吉尔吉斯坦西南部。
项目规模：选矿厂设计规模为1000kt/a。
服务年限：矿山服务年限：20年
1.2工程特点
缺点：安装工期短，交叉作业多，材料运输周期长，语言沟通难，施工现场点多面广，工程地点海拔较高，有高原反应，冬季气候寒冷不宜施工。
优点：甲方工程管理经验丰富，安装工人施工技术熟练
1.3工期目标
2010年9月30日： 具备投产条件。但根据目前的土建进度来看，工期目标是不可能实现了。
1.4质量目标
严格按施工图纸及有关国家行业规范、标准，一次交验合格率100%，达标投产。确保工程质量合格。
1.5安全目标
杜绝重伤、死亡、重大火灾、重大机械及设备、重大交通、重大颠覆及重大职业卫生伤害事故，杜绝环境污染事故，年轻伤频率控制在3‰以内。
1.6实物工程量
序号
设 备 名 称
型 号
单 位
数 量
1
前装机
ZL-30
台
2
2
重型铁板给料机
1800x8000
台
1
3
粗碎机
TST1200
台
1
4
污水泵
40PV-SP－BD
台
1
5
双梁桥式起重机
Q=16/3.2t, Lk=10.5m,h=12m
台
1
6
6号胶带输送机

B=1000, L= 122.5m
台
1
7
中型铁板给料机
800x5000
台
6
8
粉矿堆场地坑泵
40PV-SP Y112M-4
台
1
9
电动葫芦
Q=2t ,h=12m
台
2
10
高效浓密机
NXZ-9
台
1
11
精矿过滤给料泵
R20HS-B
台
2
12
精矿过滤机
HTG12/3
台
2
13
主轴电机

台
2
14
搅拌电机

台
2
15
真空泵

台
2
16
循环水泵

台
2
17
活塞式空压机
W-0.9/7
台
1
18
储酸罐
3m3
台
1
19
调酸桶

台
1
20
酸桶

台
2
21
可逆胶带运输机
B=650, L=8.5m
台
1
22
精矿包装机
LCS-1000
台
2
23
精矿浓密区污水泵
65RV-SP-BD
台
2
24
电动葫芦
Q=3t,h=15m
台
1
25
起重机构

台
1
26
运行机构

台
1
27
叉车
Q=3t
台
2
28
电动葫芦门式起重机
Q=3t ,Lk=10m ,h=8m
台
1
29
电动葫芦起重机构

台

30
电动葫芦运行机构

台

31
起重机运行机构

台

32
絮凝剂自动加药机
ZJY-40
台
1
33
搅拌器

台
1
34
鼓风机
HB429
台
1
35
螺旋输送机
RF37DT710D
台
1
36
西派克单螺杆泵
BN5-6L
台
1
37
精矿絮凝剂隔膜计量泵
J1.6M-32/0.15
台
1
38
尾矿絮凝剂隔膜计量泵
J5M-1600/0.1
台
2
39
7#胶带输送机
B=650 , L= 60.5m
台
1
40
8#胶带输送机
B=650 ,L=60.5m
台
1
41
球磨机
MQY3772
台
2
42
慢速装置

台
2
43
高低压润滑站

台
2
44
空压机

台
2
45
旋流器给料泵
R150HS-E
台
4
46
旋流器组
FX350-GXx4
台
2
47
除渣筛
ZKR1237
台
2
48
原矿取样机

台
2
49
起重电磁铁
Φ700
台
1
50
磨矿车间污水泵
65QV-SP-BD
台
1
51
电动葫芦
Q=3t,h=24m
台
1
52
双梁桥式起重机
Q=32/5t ,Lk=19.5m, h=16m
台
1
53
粗选搅拌槽
Φ2500
台
2
54
粗、扫选浮选槽
BSK20
台
22
55
闸板电机

台
8
56
精选搅拌槽
Φ1500
台
2
57
精选浮选槽
BS-K4
台
6
58
扫选精矿泵
R75HS-C
台
4
59
精选Ⅱ精矿泵
R50HS-C
台
4
60
精选Ⅱ尾矿泵
R20HS-B
台
4
61
鼓风机
CF130-1.64
台
3
62
精矿取样机

台
2
63
尾矿取样机

台
2
64
浮选车间污水泵
65QV-SP-BD
台
2
65
鼓风机房电动葫芦
Q=3t,h=6m
台
1
66
电动单梁起重机
Q=5t ,Lk=10.5m ,h=18m
台
1
67
黄药搅拌槽
Φ1.0x1.0
台
1
68
黄药计量泵
KJ2-M32/5
台
10
69
起泡剂计量泵
KJ2-M32/5
台
10
70
药剂搅拌槽
Φ1.5x1.5
台
2
71
药剂区电动葫芦
Q=3t,h=6m
台
1
72
药剂车间污水泵
40PV-SP
台
1
73
5号胶带输送机
B=1000, L= 152.2m
台
1
74
圆振动筛
YKR3060H
台
1
75
电动单梁悬挂起重机
Q=5t, Lk=7.5m ,h=16m
台
1
76
尾矿储槽
Φ10x10.4m
台
2
77
尾矿过滤给料泵
R75HS-C
台
4
78
矿浆搅拌器

台
4
79
尾矿过滤机
HTG60/5
台
8
80
主轴电机

台
8
81
搅拌电机

台
8
82
真空泵

台
8
83
循环水泵

台
8
84
活塞式空压机
W-0.9/7
台
3
85
储酸罐
3m3
台
1
86
调酸桶

台
1
87
酸桶

台
8
88
9#输送胶带机
B=1000 ,L=83m
台
1
89
10#输送胶带机
B=1000 ,L=25m
台
1
90
尾矿过滤区污水泵
66QV-SP-BD
台
2
91
电动单梁起重机
Q=5t ,Lk=10.5m, h=18m
台
1
92
起升机构

台
1
93
大车运行

台
1
94
小车运行

台
1
95
尾矿过滤排矿泵
R50HS-C
台
4
96
1#胶带输送机
B=1000 ,L= 49.60m,10063
台
1
97
金属探测器
B=1000
台
2
98
电动单轨小车
Q=3t
台
1
99
电动葫芦
Q=3t，h＝6m
台
1
102
电磁除铁器
PDC-10
台
2
103
重型双层圆振动筛
2YAH1845
台
1
104
2#胶带输送机
B=650, L= 5.0m,6550
台
1
105
3#胶带输送机
B=650,L= 8.0m,6550
台
1
106
中碎皮带给料机
B=1000, L= 6.0m,10063
台
1
107
移动电机

台
1
108
中碎机
XL300
台
1
109
润滑系统

台
1
111
冷却系统

台
1
112
液压系统

台
1
113
细碎皮带给料机
B=1000 ,L= 6m,10063
台
2
114
移动电机

台
2
115
细碎机
XL300
台
2
116
润滑系统

台
2
117
冷却系统

台
2
118
液压系统

台
2
119
4#胶带输送机
B=1000 ,L= 145.05m,10063
台
1
120
污水泵
40PV-SP－BD
台
1
121
电动单梁起重机
Q=10t ,Lk=7.5m, h=9m
台
1
122
电动单梁悬挂起重机
Q=5t ,Lk=5m, h=24m
台
1
123
袋式除尘器
净过滤面积 F=291m2
台
1
124
离心通风机
L=22618m3/h H=4709Pa
台
1
125
电动通风蝶阀
DN700
台
1
126
手动通风蝶阀
DN400
台
2
127
手动通风蝶阀
DN350
台
1
128
袋式除尘器
净过滤面积 F=480/576m2
台
2
129
离心通风机
L=33309m3/h H=3785Pa,
台
2
130
电动通风蝶阀
DN800
台
2
131
手动通风蝶阀
DN300
台
12
132
玻璃钢轴流风机 BT35-11N0.6
L=10128M³/h H=98Pa 25°
台
12
133
轴流风机 T35-11N0.6
L=6869M³/h H=82Pa 20°
台
4
134
风冷分体壁挂式热泵型空调
QI=5.0Kw r=5.0+2Kw (220V)
台
3
135
HF20风冷冷风型空调
QI=19.5Kw r=13.5Kw (380V)
台
2
136
袋式除尘器 HXQM7x96-00 HXQM7x96-00
净过滤面积 F=576m2
台
1
137
离心通风机
L=42897m3/h H=4936Pa,
台
1
138
电动通风蝶阀
DN1000
台
1
139
手动通风蝶阀
DN700
台
1
140
手动通风蝶阀
DN350
台
2
141
轴流风机 T35-11N0.5
L=4229M³/h H=60Pa 20°
台
1
142
风冷分体壁挂式热泵型空调
QI=3.5Kw r=3.5+1Kw (220V)
台
1
143
袋式除尘器 HXQM7x96-00 HXQM7x96-00
净过滤面积 filter area F=576m2
台
1
144
离心通风机
Air flow L=42897m3/h Head H=4936Pa,
台
1
145
电动通风蝶阀
DN1000
台
1
146
手动通风蝶阀
DN500
台
1
147
手动通风蝶阀
DN350
台
2
148
手动通风蝶阀
DN300
台
3
149
轴流风机 T35-11NO.5.0 T35-11NO.5.0
L=4229m3/h ,H=60 Pa
台
1
150
风冷热泵挂壁式空调器
:Ql=3.5kW；:Qr=3.5＋1.0kW；220 V
台
1
151
轴流风机
T35-11N0.5
L=4229M³/h H=60Pa 20°
台
3
152
KFRd-100LW型分体柜式热泵型空调
QI=10Kw r=10+3Kw (380V)
台
2
153
风冷分体壁挂式热泵型空调
QI=3.5Kw r=3.5+1Kw (380V)
台
3
154
IS125-100-250T型离心泵
Q=220m3/h ，H=65m N=75Kw
台
2
155
ISR80-50-200型离心泵
Q=32m3/h ，H=48m N=15Kw
台
2
156
10BZN-50玻璃钢冷却塔
Q=50m3/h ，△↑=10℃ N=15Kw
台
1
157
子除垢器
Q=30m3/h ，DN100
台
1
158
IS100-65-315型离心泵
Q=110m3/h ，H=122m N=75Kw
台
2
159
NXZ-24中心浓密机
φ=24m N=7.5Kw
台
1
160
250QJ140-75型潜水泵
Q=25m3/h ，H=120m N=45Kw
套
1
161
110KV电力变压器

台
1
162
6KV负荷开关

台
3
163
6KV高压环网柜

台
4
164
变电站避雷针

套
1
165
变电站接地装置

套
1
166
变电站门型架钢构件

套
1
167
变电站支架钢构件

套
1
168
变电站综合自动化系统

套
1
169
变频电机现场控制箱

台
38
170
变频器柜

台
34
171
穿墙套管

只
3
172
粗碎区袋式除尘器控制柜

台
1
173
粗碎区户外照明配电箱

台
1
174
粗碎区检修电源箱

台
2
175
粗碎区照明配电箱

台
1
176
袋式除尘器控制柜

台
2
177
低压开关柜

台
52
178
低压母线桥

套
6
179
典型可逆电机现场控制箱

台
8
180
典型软启动电机现场控制箱

台
3
181
典型现场控制箱

台
88
182
电磁除铁器控制柜

台
2
183
电容式电压互感器

台
3
184
电源检修箱

台
3
185
动力控制箱

台
7
186
动力配电箱

台
2
187
断路器

台
1
188
鄂式破碎机控制柜

台
1
189
隔离开关 (单接地)

组
1
190
隔离开关 (双接地)

组
1
191
户内箱式电容成套装置

套
1
192
户外端子箱

台
2
193
户外现场控制箱

台
1
194
户外照明配电箱

台
4
195
检修电源箱

台
31
196
精矿过滤机控制箱

台
2
197
精矿浓密机控制柜

台
1
198
铠装移开式户内交流金属封闭开关柜

台
22
199
可逆胶带机现场控制箱

台
1
200
空调接线盒

台
4
201
空压机控制柜

台
2
202
球磨机低压控制柜

台
2
203
球磨机高压开关柜

台
2
204
球磨机励磁柜

台
2
205
软启动器

台
3
206
筛分区 检修电源箱

台
2
207
筛分区袋式除尘器控制柜

台
1
208
筛分区照明配电箱

台
2
209
铁壳开关

台
13
210
尾矿过滤机控制柜

台
8
211
尾矿浓密机控制柜

台
1
212
污水泵现场控制箱

台
12
213
絮凝剂控制箱

台
1
214
氧化锌避雷器

台
6
215
液位控制器

套
1
216
移动式箱变

台
2
217
油浸式电力变压器

台
4
218
油浸式电流互感器

只
3
219
圆锥破碎机控制柜

台
3
220
照明配电箱

台
17
221
支柱绝缘子

只
3
222
直流系统

套
1
223
中细碎区袋式除尘器控制柜

台
1
224
中细碎区检修电源箱

台
6
225
中细碎区照明配电箱

台
4
226
中性点电流互感器

只
1
227
中性点隔离开关

台
1
228
中性点氧化锌避雷器

只
1
229
轴流风机控制起动器

台
21
2、施工部署
根据本工程特点和业主对工期的要求，合理部署各项施工资源，在施工力量、机械设备、周转材料的配备上，做到优化、合理。突出工程施工的主要矛盾，加强工序衔接和协调，有计划、有步骤地组织施工，使工程施工做到优质、快速、安全、文明。
2.1安装项目经理部组织机构图
安装项目部除工程技术人员单独配置外,经营、供应、财务、行政、质量、安全、后勤等部门均采用沙特土建项目部原班编制。
2.2项目经理部管理人员职责划分
2.2.1项目经理：夏四录
（1）代表我公司全权负责“哈铜吉尔吉斯坦Bozymchak黄金选厂工程” 施工的全过程管理，对甲方和我公司负责。
（2）及时、准确地做出项目管理决策，其主要内容包括投标报价决策、重大技术方案决策、合同变更决策等。
（3）积极处理好与项目所在地政府部门及社会关系，确保工程顺利进行。
（4）主持编制项目承包管理方案，确定项目管理的目标。
（5）与甲方、监理保持经常接触，解决工程施工中出现的问题，确保工程进度、质量、投资处于受控状态，确保甲方利益。做好工程施工管理协调、重大方案决策等工作。
2.2.2生产经理：陈桂林
（1）主管现场施工部署，对现场施工进度、安全、质量全面管理，组织项目经理部开展工作。
（2）确定项目管理组织机构人员，制定规章制度，明确有关人员的职责。
（3）组织编制项目进度、安全计划，施工组织设计，并严格按计划实施。
（4）协调工程进展过程中的各种生产问题，积极与甲方联系沟通。
2.2.3项目总工：吕海波
（1）主管工程质量，协调现场设计变更的各方关系，与设计院及甲方沟通。
（2）组织施工工序交接、基础复验及甲方业主的现场验收。
（3）组织编制项目质量计划，施工方案。
（4）组织技术员对工程同步资料进行收集、编制、报验及工程竣工资料的归档整理。
（5）组织设备单体试车、清水试车。
2.2.4调试专业工程师：吕海波（兼）
（1）负责本工程的所有电气、调试安装。
（2）电气、调试专业同步工程资料的收集整理及报验。
（3）电气、调试专业施工与设计、甲方的技术交流。
（4）兼职电气及调试专业的施工工长，担负现场班组施工管理。
2.2.5管道专业工程师：席俊杰、姚克峰
（1）负责本工程的所有工艺管道安装。
（2）工艺管道专业同步工程资料的收集整理及报验。
（3）工艺管道专业施工与设计、甲方的技术交流。
（4）兼职工艺管道专业的施工工长，担负现场班组施工管理
2.2.6机械设备专业工程师：邹利先
（1）负责本工程的所有机械设备安装。
（2）机械设备专业同步工程资料的收集整理及报验。
（3）机械设备专业施工与设计、甲方的技术交流。
（4）兼职机械设备专业的施工工长，担负现场班组施工管理
2.2.7电气仪表专业工程师：陈桂林（兼)
（1）负责本工程的所有电气仪表安装。
（2）电气仪表专业同步工程资料的收集整理及报验。
（3）电气仪表专业施工与设计、甲方的技术交流。
（4）兼职电气仪表专业的施工工长，担负现场班组施工管理
2.2.8经营部长：张 攀
（1）按要求对甲方申报施工进度。
（2）按公司要求对国内申报各种报表。
（3）文件资料的归档及发放。
（4）对班组任务单进行定额分析。
2.3施工力量部署
2.3.1劳动力组织及任务划分
班组
班长姓名
工种
工种人数
班组定员
钳工一班
卢水波
钳工
17
20
起重工
2
电焊工
1
钳工二班
熊非凡
钳工
17
20
起重工
2
电焊工
1
钳工三班
林立辉
钳工
17
20
起重工
2
电焊工
1
电仪一班
喻国红
电工
20
21
电焊工
1
电仪二班
罗庆涛
电工
20
21
电焊工
1
电仪三班
汪文宝
电工
20
21
电焊工
1
管道一班
秦传志
管道工
9
18
电焊工
9
管道二班
徐浩湘
管道工
9
18
电焊工
9
管道三班
施洪文
管道工
9
18
电焊工
9
铆焊一班
谢 波
铆 工
7
18
起重工
2
电焊工
9
铆焊二班
高邵平
铆 工
7
18
起重工
2
电焊工
9
综 合 班
胡建刚
铆 工
7
18
起重工
2
电焊工
9
调 试 班
熊国平
调试工
6
8
电工
2
2.3.2劳动力投入分配图
3、施工总平面布置
施工总平面布置本着利于工程顺利开展。并符合业主的要求为前提，以文明、安全、节约、合理为原则，对生产、生活临时设施用水、用电、材料堆场，半成品堆场，进行合理有序的布置。
3.1.生产临时设施
生产大临设施布置，要求做到安全、文明、适用。在现场业主指定的位置搭建1600平米的生产基地，采用集装箱及铁丝网做外部维护，内设暖库及冷库，冷库分为五金库、水卫库、电气库、化工库、氧气库。国内发运到现场的钢材、电缆、桥架及管配件等全部堆放在仓库，减少现场二次倒运的时间。
3.2.生活临时设施
业主提供。
3.3.施工用水
本工程安装施工用水，主要考虑试验、冲洗、清水试车，待厂区水源贯通后，直接采用正式水泵供水。
3.4.施工临时用电
见施工大临用电方案。
3.5.施工临时道路
现场道路基本完备，可以保证安装车辆出入，不需要设置临时施工道路。
4.施工准备
4.1.人员进场计划
施工现场所需相关的工种按要求配备，按工程进展情况分批进场，确保工程工期及质量。7、8、9、月份开始安排一个钳工班、一电气仪表班、1个铆工班进入现场，每班15人左右。10、11、月份现场钳工班、电气仪表班、管道班、各2个，每班20人。电气调试一个班6人从9月份开始进人。12月份现场只留钳工班、电气仪表班、管道班、电气调试班各一个。
4.2.施工机具及施工材料进场计划
4.2.1主要施工机具除吊车外均从国内采购，大型吊车现场租赁。
4.2.2主要施工机械设备
序号
机械或设备名称
型号规格
单位
数量
备注
1
液压汽车吊
55t
台
1

2
液压汽车吊
35t
台
2

3
液压汽车吊
20t
台
2

4
平板车拖车
20t
台
2

5
平板车拖车
60t
台
1

6
挖掘机
2立方
台
1

7
精密经纬仪
010B
台
1

8
精密水准仪
Ni005A
台
1

9
摇臂钻
Φ28
台
1
配一套钻花及夹具
10
台钻
Φ13
台
2
配两套钻花及夹具
11
大卷板机
卷16mm钢板
台
1

12
小卷板机
最小管径130
台
1

13
交流电焊机
BX3-500
台
40

14
直流电焊机
AX-320
台
7

15
氩弧焊机
NSA-500
台
1
配表、皮管及枪
16
钨极棒
长500
根
20
与氩弧焊枪配套
17
半自动切割机
CG1-30
台
1

18
电动套丝机
DN15-DN100
台
1

19
套丝机用板牙
各种型号各配四套
套
16

20
电动液压弯管机
DN25-DN100
台
1

21
空压机
V-6/8
台
1

22
电动试压泵
4D20Y-100/10
台
1

23
手摇试压泵

台
1

24
皮带胶接机（硫化机）

台
1
待定，暂不采购
25
咬口机

台
1
薄钢板咬口连接
26
型材切割机
JC-400
台
4

27
磁力钻
T3C-01-32
台
1
配各种规格钻头
28
涂层测厚仪
GTG-10
台
1

29
框式水平仪

台
2

30
磁力百分表

套
4
含表架
31
潜水泵
JQB-2-10
台
2

32
螺旋千斤顶
50t
台
8
设备带来，满足要求
33
螺旋千斤顶
20t
台
4

34
螺旋千斤顶
10t（180mm高）
台
4

35
手动液压千斤顶
10t
台
2

36
螺旋千斤顶
5t
台
4

37
螺旋千斤顶
3t
台
2

38
手动液压搬运车
长2000mm
台
1

39
人力小推轮子（包括中轴）
载重800公斤
套
4
配4个内胎
40
手动链条葫芦
10t
台
2
链条长度6米
41
手动链条葫芦
5t
台
6
链条长度6米
42
手动链条葫芦
2t
台
16
链条长度6米
43
手动链条葫芦
1t
台
10
链条长度6米
44
1t卷扬机

台
1

45
套筒扳手

套
3

46
呆扳手
12×14
把
20

47
双头梅花扳手
5.5×8
把
10

48
双头梅花扳手
10×12
把
20

49
双头梅花扳手
12×14
把
20

50
双头梅花扳手
14×17
把
20

51
双头梅花扳手
17×19
把
20

52
双头梅花扳手
19×22
把
4

53
双头梅花扳手
22×24
把
20

54
双头梅花扳手
27×30
把
30

55
双头梅花扳手
30×32
把
10

56
双头梅花扳手
30×34
把
10

57
活动扳手
100
把
10

58
活动扳手
150
把
20

59
活动扳手
200
把
60

60
活动扳手
250
把
30

61
活动扳手
300
把
20

62
活动扳手
375
把
8

63
活动扳手
450
把
4

64
管子钳
150
把
8

65
管子钳
200
把
8

66
管子钳
300
把
8

67
管子钳
450
把
4

68
管子钳
900
把
2

69
管子钳
1200
把
2

70
内六角扳手
Φ2.5mm-24mm
套
6

71
内六角扳手（公制）
Φ1mm-12mm
套
3

72
内六角扳手（英制）
Φ1mm-12mm
套
1

73
钢锯架
300
个
20
可调节式
74
钢锯条

根
2000

75
八角锤
0.9kg
个
20
配相应木柄40根
76
八角锤
