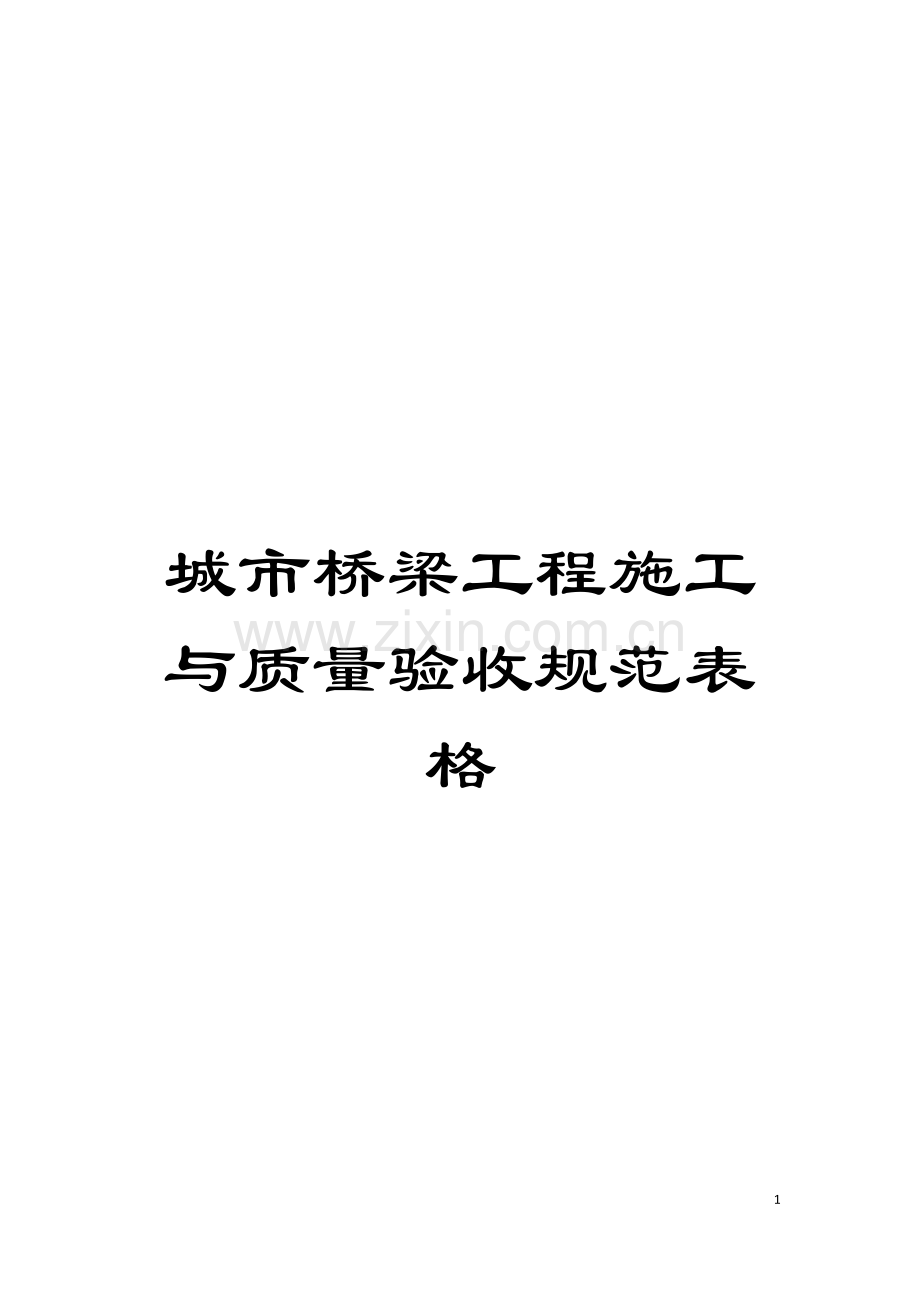

城市桥梁工程施工与质量验收规范表格

70

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

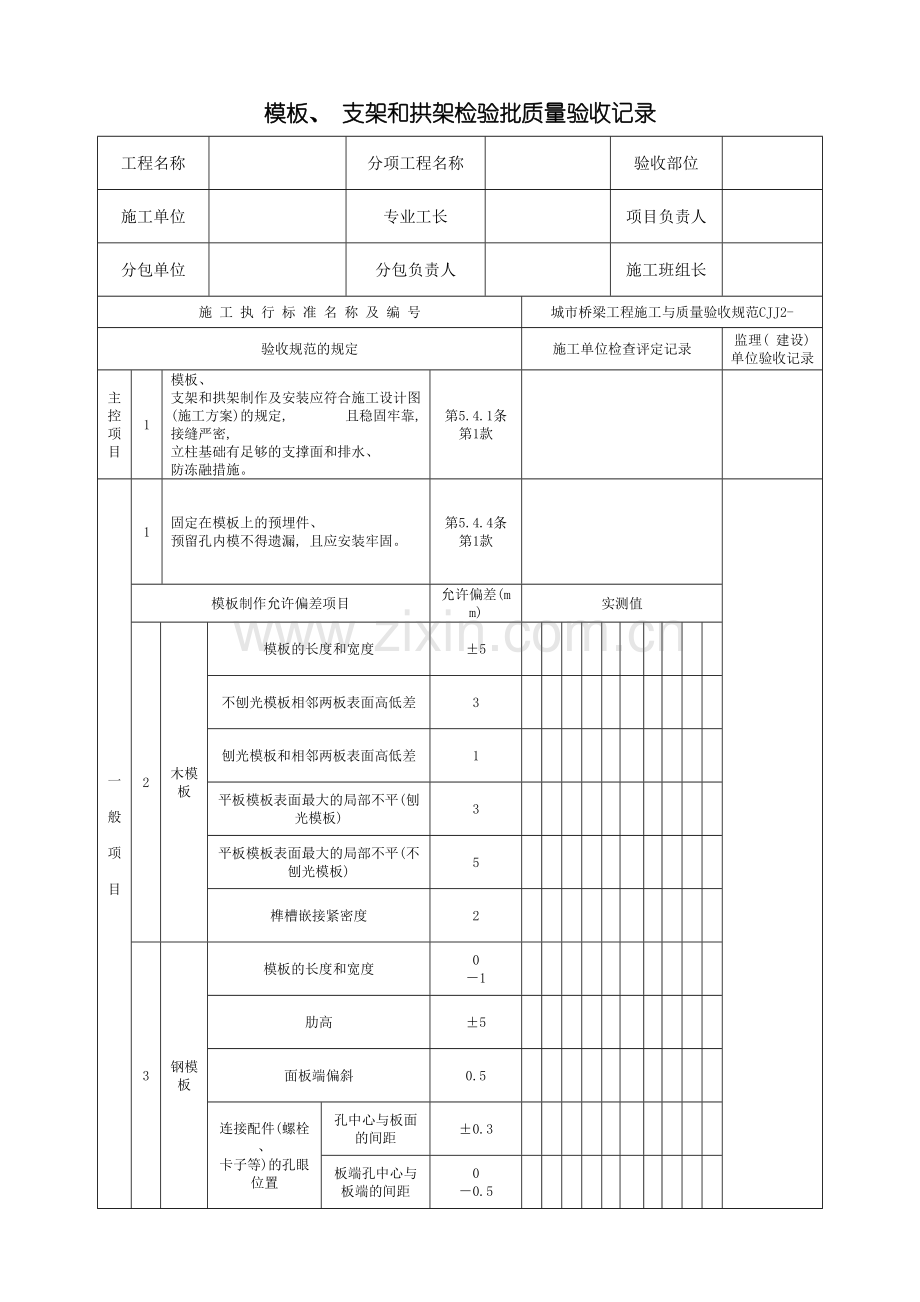

模板、 支架和拱架检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主
控项
目
1
模板、 支架和拱架制作及安装应符合施工设计图(施工方案)的规定, 且稳固牢靠, 接缝严密, 立柱基础有足够的支撑面和排水、 防冻融措施。
第5.4.1条
第1款

一般项目
1
固定在模板上的预埋件、 预留孔内模不得遗漏, 且应安装牢固。
第5.4.4条
第1款

模板制作允许偏差项目
允许偏差(mm)
实测值
2
木模板
模板的长度和宽度
±5

不刨光模板相邻两板表面高低差
3

刨光模板和相邻两板表面高低差
1

平板模板表面最大的局部不平(刨光模板)
3

平板模板表面最大的局部不平(不刨光模板)
5

榫槽嵌接紧密度
2

3
钢模板
模板的长度和宽度
0
－1

肋高
±5

面板端偏斜
0.5

连接配件(螺栓、 卡子等)的孔眼位置
孔中心与板面的间距
±0.3

板端孔中心与板端的间距
0
－0.5

沿板长宽方向的孔
±0.6

板面局部不平
1.0

板面和板侧挠度
±1.0

模板、 支架和拱架安装允许偏差项目
允许偏差(mm)
实测值
4
相邻两板表面高低差
清水模板
2

混水模板
4

钢模板
2

5
表面平整度
清水模板
3

混水模板
5

钢模板
3

6
垂直度
墙、 柱
H/1000, 且不大于6

墩、 台
H/500, 且不大于20

塔柱
H/3000, 且不大于30

7
模内尺寸
基础
±10

墩、 台
+5
－8

梁、 板、 墙、 柱、 桩、 拱
+3
－6

8
轴线偏位
基础
15

墩、 台、 墙
10

梁、 柱、 拱、 塔柱
8

悬浇各梁段
8

横隔梁
5

9
支承面高程
+2
－5

10
悬浇各梁段底面高程
+10
0

11
预埋件
支座板、 锚垫板、 连接板等
位置
5

平面高差
2
螺栓、 锚筋等
位置
3

外露长度
±5
12
预留孔洞
预应力筋孔道位置(梁端)
5

其它
位置
8

孔径
+10
0
13
梁底模拱度
+5
－2

14
对角线差
板
7

墙板
5

桩
3

15
侧向弯曲
板、 拱肋、 桁架
L/1500

柱、 桩
L/1000, 且不大于10

梁
L/ , 且不大于10

16
支架、 拱架
纵轴线的平面偏位
L/ , 且不大于30

17
拱架高程
+20
－10

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

城市桥梁钢筋检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主
控项
目
1
钢筋、 焊条的品种、 牌号、 规格和技术性能必须符合国家现行标准规定和设计要求
第6.5.1条第1款

2
钢筋进场时, 必须按批抽取试件做力学性能和工艺性能试验, 其质量必须符合国家现行标准的规定
第6.5.1条第2款

3
当钢筋出现脆断、 焊接性能不良或力学性能显著不正常等现象时, 应对该批钢筋进行化学成分检验或其它专项检验
第6.5.1条第3款

4
钢筋弯制和末端弯钩均应符合设计要求和本规范第6.2.3、 6.2.4条的规定
第6.5.2条

5
钢筋的连接形式必须符合设计要求
第6.5.3条第1款

6
钢筋接头位置、 同一般截面的接头数量、 搭接长度应符合设计要求和本规范第6.3.2条和第6.3.5条的规定
第6.5.3条第2款

7
钢筋焊接接头质量应符合国家现行标准《钢筋焊接及验收规范》JGJ18的规定和设计要求
第6.5.3条第3款

8
HRB335和HRB400带肋钢筋机械连接接头质量应符合国家现行标准《钢筋机械连接通用技术规程》JGJ107、 《带肋钢筋套筒挤压连接技术规程》JGJ108的规定和设计要求
第6.5.3条第4款

9
钢筋安装时, 其品种、 规格、 数量、 形状, 必须符合设计要求
第6.5.4条

一般项目
1
预埋件的规格、 数量、 位置等必须符合设计要求
第6.5.5条

2
钢筋表面不得有裂纹、 结疤、 折叠、 锈蚀和油污, 钢筋焊接接头表面不得有夹渣、 焊瘤
第6.5.6条

项 目
允许偏差
实测值
钢筋加工
受力钢筋顺长度方向全长的净尺寸
±10

弯起钢筋的弯折
±20

箍筋内净尺寸
±5

钢筋网
网的长、 宽
±10

网眼尺寸
±10

网眼对角线差
15

钢筋成形和安装
受力钢筋
两排以上排距
±5

同排
梁板、 拱助
±10

基础、 墩台、 柱
±20

灌柱桩
±20

箍筋、 横向水平筋、 螺旋筋间距
±10

钢筋骨架尺寸
长
±10

宽、 高或直径
±5

弯起钢筋位置
±20

钢筋保护层厚度
墩台、 基础
±10

梁、 柱、 桩
±5

板、 墙
±3

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

城市桥梁混凝土检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主
控项
目
1
水泥进场除全数检验合格证和出厂检验报告外, 应对其强度、 细度、 安定性和凝固时间抽样复验。
第7.13.1条
第1款

2
混凝土外加剂除全数检验合格证和出厂检验报告外, 应对其减水率、 凝结时间差、 抗压强度比抽样检验
第7.13.2条
第1款

3
混凝土配合比设计应符合本规范第7.3节规定
第7.13.3条
第1款

4
当使用具有潜在碱活性骨料时, 混凝土中的总碱含量应符合本规范第7.1.2条的规定和设计要求
第7.13.4条
第1款

5
混凝土强度等级应按现行国家标准《混凝土强度检验评定标准》GBJ107的规定 检验评定, 其结果必须符合设计要求
第7.13.5条
第1款

6
抗冻混凝土应进行抗冻性能试验, 抗渗混凝土应进行抗渗性能试验
第7.13.6条
第1款

一
般
项目
1
混凝土掺用的矿物掺合料除全数检验合格证和出厂检验报告外, 应对其细度、 含水率、 抗压强度比等项目抽样检验
第7.13.7条
第1款

2
对细骨料, 应抽样检验其颗粒级配、 细度模数、 含泥量及规定要求的检验项, 并应符合《普通混凝土用砂、 石质量及检验方法标准》JGJ52的规定
第7.13.8条
第1款

3
对粗骨料, 应抽样检验其颗粒级配、 压碎值指标、 针片状颗粒含量及规定要求的检验项, 并应符合《普通混凝土用砂、 石质量及检验方法》标准JGJ52的规定
第7.13.9条第1款

4
当拌制混凝土用水采用非饮用水源时, 应进行水质检测, 并应符合国家现行标准《混凝土用水标准》JGJ63的规定
第7.13.10条
第1款

5
混凝土拌合物的坍落度应符合设计配合比要求
第7.13.11条
第1款

项 目
允许偏差
实测值
工地
工厂或搅拌站
6
水泥和干燥状态的掺合料
±2%
±1%

7
粗、 细骨料
±3%
±2%

8
水、 外加剂
±2%
±1%

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

预应力混凝土检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主

控

项

目
1
混凝土质量检验应符合本规范第7.13节有关规定
第8.5.1条
第1款

2
预应力筋进场检验应符合本规范第8.1.2条规定
第8.5.2条
第1款

3
预应力筋用锚具、 夹具和连接器进场检验应符合本规范第8.1.3条规定
第8.5.3条
第1款

4
预应力筋的品种、 规格、 数量必须符合设计要求
第8.5.4条
第1款

5
预应力筋张拉和放张时, 混凝土强度必须符合设计规定; 设计无规定时, 不得低于设计强度的75%
第8.5.5条
第1款

6
孔道压浆的水泥浆强度秘须符合设计规定, 压浆时排气孔、 排水孔应有水泥浓浆溢出
第8.5.7条
第1款

7
锚具的封闭保护应符合本规范第8.4.8条第8款的规定
第8.5.8条
第1款

预应力筋张拉项目
允许偏差
实测值
8
钢丝、 钢绞线先张法
镦头钢丝同束长度相对差
束长>20m
L/5000, 且不大于5

束长6～20 m
L/3000, 且不大于4

束长<6m
2

张拉应力值
符合设计要求

张拉伸长率
±6%

断丝数
不超过总数的1%

9
钢筋先张法
接头在同一平面内的轴线偏位
2, 且不大于1/10直径

中心偏位
4%短边, 且不大于5

张拉应力值
符合设计要求

张拉伸长率
±6%

10
钢筋后张法允许偏差
管道坐标
梁长方向
30

梁高方向
10

管道间距
同排
10

上下排
10

张拉应力值
符合设计要求

张拉伸长率
±6%

断丝滑丝数
钢束
每束一丝, 且每断面不超过钢丝总数的1%

钢筋
不允许

一般项目
1
预应力筋使用前应进行外观质量检查, 不得有弯折, 表面不得有裂纹、 毛刺、 机械损伤、 氧化铁锈、 油污等
第8.5.9条
第1款

2
预应力筋用锚具、 夹具和连接器使用前应进行外观质量检查, 表面不得有裂纹、 机械损伤、 锈蚀、 油污等
第8.5.10条
第1款

3
预应力混凝土用金属螺旋管使用前应按国家现行标准《预应力混凝土用金属螺旋管》JG/T3013的规定进行检验
第8.5.11条
第1款

4
锚固阶段张拉端预应力筋的内缩量, 应符合本规范第8.4.6条规定
第8.5.12条
第1款

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

城市桥梁砌体(石料)检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主
控项
目
1
石材的技术性能和混凝土砌块的强度等级应符合设计要求
第9.6.1条
第1款

2
砌筑砂浆应符合1.砂、 水泥、 水和外加剂的质量检验应符合本规范第7.13节的有关规定 。2.砂浆的强度等级必须符合设计要求。
第9.6.2条
第1款

3
砂浆的饱满度应达到80%以上
第9.6.3条
第1款

一般项目
1
砌体必须分层砌筑, 灰缝均匀, 缝宽符合要求, 咬槎紧密, 严禁通缝
第9.6.4条
第1款

2
预埋件、 泄水孔、 滤层、 防水设施、 沉降缝等应符合设计规定
第9.6.5条
第1款

3
勾缝应坚固、 无脱落, 交接处应平顺, 宽度、 深度应均匀, 灰缝颜色应一致, 砌体表在应洁净
第9.6.6条
第1款

项 目
允许值(mm)
实测值
4
表面砌缝宽度
浆砌片石
≤40

浆砌块石
≤30

浆砌料石
15～20

5
三块石料相接处的空隙
≤70

6
两层间竖向错缝
≥80

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

扩大基础( 基坑开挖、 地基检验) 检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
地基承载力应按规范第10.1.7条进行检验, 确认符合设计要求
第10.7.2条第2款

2
地基处理应符合专项处理方案要求, 处理后的地基必须满足设计要求
第10.7.2条第2款

一般项目
项 目
允许偏差( mm)
实测值

1
地基高程
土方
0, -20

石方
+50, -200

2
轴线偏位
50

3
基坑尺寸
不小于设计规定

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

扩大基础( 土方回填) 检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
当年筑路和管线填方的压实度标准应符合规范表10.7.2-2的要求
第10.7.2条
第3款

一般项目
1
除当年筑路和管线上回填土方以外, 填方压实度不应小于87%( 轻型击实)
第10.7.3条
第2款

2
填料应符合设计要求, 不得含有影响填筑质量的杂物。基坑填筑应分层回填、 分层夯实
第10.7.3条
第3款

共实测 点, 其中合格 点, 不合格 点, 合格率 %
监理( 建设) 单位
验收结论
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

扩大基础( 现浇混凝土) 检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
一般项目
1
基础表面不得有孔洞、 露筋
第10.7.2条
第4款

项 目
允 许 偏 差 ( mm)
实测值

2
断面尺寸
长、 宽
±20

3
顶面高程
±10

4
基础厚度
+10, 0

5
轴线偏位
15

共实测 点, 其中合格 点, 不合格 点, 合格率 %
监理( 建设) 单位
验收结论
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

扩大基础( 砌体基础) 检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
一般项目
项 目
允许偏差( mm)
实测值

顶面高程
±25

基础厚度
片石
+30, 0

料石、 切块
+15, 0

轴线偏位
15

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

沉入桩( 预制桩) 检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
桩表面不得出现孔洞、 露筋和受力裂缝
第10.7.3条
第1款

一般项目
1
桩身表面无蜂窝、 麻面和超过0.15mm的收缩裂缝。小于0.15mm的横向裂缝长度, 方桩不得大于边长或短边长的1/3, 管桩或多边形桩不得大于直径或对角线的1/3; 小于0.15mm的纵向裂缝长度, 方桩不得大于边长或短边长的1.5倍, 管桩或多边形桩不得大于直径或对角线的1.5倍

项目
允许偏差( mm)

2.实心状
横截面边长
±5

长度
±50

桩尖对中轴线的倾斜
10

桩轴线的弯曲矢高
≤0.1%桩长, 且不大于20

桩顶平面对桩纵轴线的倾斜
≤0.1%桩径( 边长) , 且不大于3

接桩的接头平面与桩轴平面垂直度
0.5%

3.空心桩
内径
不小于设计

壁厚
0
-3

桩轴线的弯曲矢高
0.2%

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

钢管桩制作检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
钢材品种、 规格及其技术性能应符合设计要求和相关标准规定
第10.7.3条
第2款

2
制作焊接质量应符合设计要求和相关标准规定
第10.7.3条
第2款

一般项目
项目
允许偏差( mm)
实测值

1
外径
±5

2
长度
+10

3
桩轴线的弯曲矢高
≤1%桩长, 且不大于20

4
端部平面度
2

5
端部平面与桩身中心线的倾斜
≤1%桩径, 且不大于3

共实测 点, 其中合格 点, 不合格 点, 合格率 %
监理( 建设) 单位
验收结论
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

沉桩质量检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
沉入桩的入土深度、 最终贯入的或停打标准应符合设计要求
第10.7.3条
第3款

一般项目
沉 桩
允许偏差( mm)
实测值

桩位
群桩
中间桩
≤d/2, 且不大于250

外缘桩
d/4

排架桩
顺桥方向
40

垂直桥轴方向
50

桩尖高程
不高于设计要求

斜桩倾斜度
±15%tanθ

直桩垂直度
1%

接桩
允许偏差( mm)
实测值
咬边深度( 焊缝)
0.5

加强层高度( 焊缝)
+3
0

加强层宽度( 焊缝)

钢管桩上下节错台
公称直径≥700mm
3

公称直径<700mm
2

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位
验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

混凝土灌注桩检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
成孔达到设计深度后, 必须核实地质情况, 确认符合设计要求
第10.7.4条
第1款

2
孔径、 孔深应符合设计要求
第10.7.4条
第2款

3
混凝土抗压强度应符合设计要求
第10.7.4条
第3款

4
桩身不得出现断桩、 缩径
第10.7.4条
第4款

一般项目
1
钢筋笼制作和安装质量检验应符合规范第10.7.1条的规定, 且钢筋笼底端高程偏差不得大于士50mm
第10.7.4条
第5款

项目
允许偏差( mm)
实测值
桩位
群桩
100

排架桩
50

沉渣厚度
摩擦桩
符合设计要求

支承桩
不大于设计要求

垂直度
钻孔桩
≤1%桩长, 且不大于500

挖孔桩
≤0.5%桩长, 且不大于200

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理( 建设) 单位验收结论
监理工程师( 建设单位项目技术负责人) : 年 月 日

沉井基础( 沉井制作) 质量检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目负责人

分包单位

分包负责人

施工班组长

施 工 执 行 标 准 名 称 及 编 号
城市桥梁工程施工与质量验收规范CJJ2-
验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
钢壳沉井的钢材及其焊接质量应符合设计要求和相关标准规定
第10.7.5条
第1款

2
钢壳沉井气筒必须按受压容器的有关规定制造, 并经水压( 不得低于工作压力的1..5倍) 试验合格后方可投入使用
第10.7.5条
第1款

一般项目
1
混凝土沉井壁表面应无孔洞、 露筋、 蜂窝、 麻面和宽度超过0.15mm的收缩裂缝
第10.7.5条
第1款

项目
允许偏差( mm)
实测值
沉井尺寸
长、 宽
±0.5%边长, 大于24m时±120

半径
±0..5%半径, 大于12m时±60

对角线长度差
1%理论值, 且不大于80

井壁厚度
混凝土
+40, -30

钢壳和钢筋混凝土
±15

平整度
8

共实测 点, 其中合格 点, 不合格 点, 合格率 %
施工单位检查
评定结果
项目专业质量检查员: 项目专业质量( 技术负责人: 年 月 日
监理
