交通基础设施监测桥梁事故集.pptx

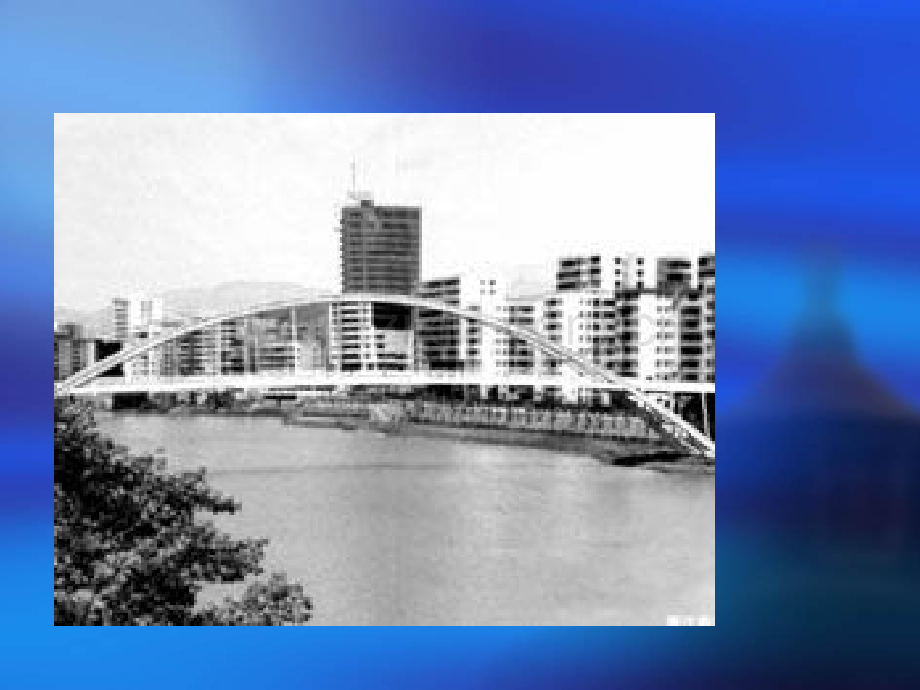

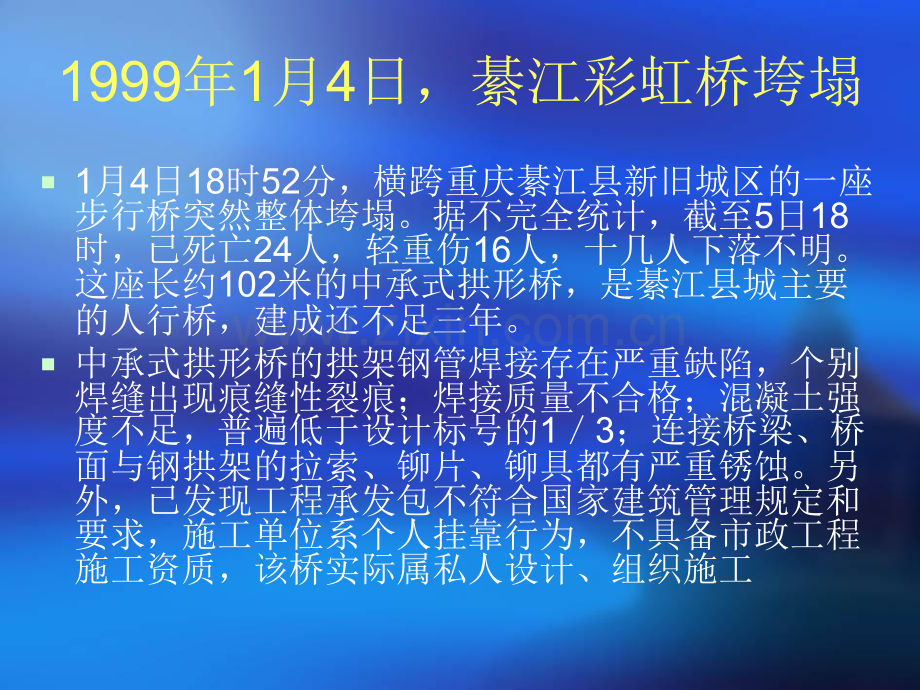

1999年1月4日，綦江彩虹桥垮塌1月4日18时52分，横跨重庆綦江县新旧城区的一座步行桥突然整体垮塌。据不完全统计，截至5日18时，已死亡24人，轻重伤16人，十几人下落不明。这座长约102米的中承式拱形桥，是綦江县城主要的人行桥，建成还不足三年。中承式拱形桥的拱架钢管焊接存在严重缺陷，个别焊缝出现痕缝性裂痕；焊接质量不合格；混凝土强度不足，普遍低于设计标号的13；连接桥梁、桥面与钢拱架的拉索、铆片、铆具都有严重锈蚀。另外，已发现工程承发包不符合国家建筑管理规定和要求，施工单位系个人挂靠行为，不具备市政工程施工资质，该桥实际属私人设计、组织施工2001年11月7日，宜宾南门大桥坍塌近距离观察断桥，看清断裂部皆位于拱券和桥面的交合点，承重的拱券上垂下17对吊杆牵引桥面，现已有4对与桥面分离，其中北侧的一对已不知去向，而南侧有三对孤零零吊在半空。脱离了吊杆的桥面上无牵引、下无支撑，因此垮塌。北侧桥面失去一对吊杆，垮塌桥面约有20米，而南侧桥面失去了3对吊杆，垮塌桥面长度至少是北侧的一倍。从两侧断桥处俯瞰，见金沙江水湍急流过。2000年11月27日，深圳盐坝高架桥坍塌1998年9月24日，招宝山大桥主梁断裂2005年月日早晨，江苏省吴江市梅堰镇一座桥梁突然坍塌三渡水大桥的垮塌2004年6月10日，辽宁盘锦田庄台大桥垮塌2005年8月13日，强降雨导致抚顺大桥坍塌2004年12月13日，广东增槎路高架桥支架坍塌12月14日，正在施工的贵（阳）开（阳）路大尖山大桥发生垮塌事故。2006年8月2日，强降雨洪水导致辽宁营口熊岳大桥垮塌美国时代周刊日前评出百年世界十大最恶劣塌桥事故事故一：加拿大魁北克大桥二度坍塌事故时间：1916年9月11日坍塌原因：由于设计上的缺陷，导致桥体实际承载量远低于设计承载量，并导致该桥两度坍塌。首次坍塌时间为1907年。死亡人数：95人。疑为：坍塌原因：导致桥体实际承载量远高于设计承载量，事故二：美国连接西佛罗里达州波因特普莱森特与俄亥俄州Kanauga的吊桥发生坍塌事故时间：1967年12月15日坍塌原因：历时39年的高负荷运作，使得该桥靠近俄亥俄州一面的一个链环不堪重负而断裂。死亡人数：46人。事故三：美国堪萨斯州海厄特-雷根西饭店的高架人行桥突然断裂事故时间：1981年7月17日坍塌原因：当时桥上挤满了人群，部分人们正在跳舞。建筑学家认为一个原因是跳舞的人们有节奏的振动引发人行桥结构断裂，另一个原因就是桥面人员过多，负荷过重。死亡人数：114人。事故四：美国康涅狄格州格林威治镇米勒斯大桥坍塌事故时间：1983年6月28日坍塌原因：桥体一个铁栓发生松动造成。死亡人数：3人。事故五：韩国首尔桑苏大桥坍塌事故时间：1994年10月21日坍塌原因：大桥主干的支持钢筋在上午上班高峰时间突然断裂，瞬间塌入汉江。大桥在维护过程中出现的焊接失误及大桥的设计缺陷和施工建筑期间的种种问题导致大桥坍塌。事故六：重庆市綦江县虹桥坍塌事故时间：1999年1月4日坍塌原因：调查显示建桥使用的钢筋质量有严重问题。死亡人数：49人。事故七：葡萄牙北部的Hintze-Ribeiro大桥坍塌事故时间：2001年3月4日坍塌原因：引起该桥坍塌的原因至今仍为确定下来，然而葡萄牙法官判处该桥的设计单位在在安全设计方面存有缺陷。另可能是由于该桥年久失修而无法经受连续几日的暴雨而坍塌。死亡人数：59人。事故八：印度达曼西部沿海区域一座大桥坍塌事故时间：2003年8月28日坍塌原因：当时事故发生后，当地的居民在抗议中攻击了政府建筑，警方还在当地实行了宵禁。当地居民指责政府忽视大桥存有安全隐患的相关警告，具体坍塌原因不明。死亡人数：25人。事故九：西班牙格兰纳达Almu$ntildeecar地区的高速公路桥坍塌事故时间：2005年11月7日坍塌原因：跨径为180英尺的桥面突然坍塌。死亡人数：6人。事故十：印度比哈尔邦帕戈尔布尔火车站附近一座150年桥龄的旧桥坍塌，地面一列火车被压。事故时间：2006年12月2日坍塌原因：这座已经有着150年历史的大桥年久失修，并在被拆毁过程中坍塌。死亡人数：33人连接包头市民族东路至丹拉高速公路包头出口的高架桥发生倾斜芹苴大桥美国中部城市明尼阿波利斯市一日傍晚发生一起桥梁坍塌事故。多辆汽车掉入密西西比河中这座大桥建于一九六七年，每日约有二十万车辆通行。8月15日，一辆总重达183.2吨的货车经过208国道太原市小店区段东柳林桥。重压之下，东柳林桥西半幅桥面整体垮塌。这辆压塌208国道公路桥的六轴货车，超限运输比率为233.1%，实际载货量接近三个火车皮。TheKoror-BabeldaobBridge,Palau(帕劳共和国),72.2+241+72.2米预应力混凝土刚构,1996.9垮塌.2死4伤江苏常州一系杆拱桥垮塌大货车核定荷载20吨，违章超载超限车重达34.18吨，纯载重达141.74吨，全车总重达175.92吨，通过运村大桥（西幅桥梁）后，西幅桥梁主桥随即整体垮塌。此车通过是使西幅桥梁垮塌的直接原因。破坏过程为吊杆失效，拱圈失稳，整体垮塌。2007年年6月月15日九江大桥坍塌日九江大桥坍塌316国道陕西白河县境内冷水河大桥在没有车辆行驶的情况下突然垮塌，致使316国道旬阳至白河段交通中断。冷水河大桥全长122米，桥高约30米，宽7米，是两跨式混凝土公路大桥，该桥于1985年6月建成通车。湖南沱江大桥垮塌现场2007年年8月月13日下午，日下午，湖南湘西自治州凤凰县境内凤大公路（湖南凤凰至贵州铜仁大兴机场）堤溪段大桥突然垮塌，目前已确认造成22人死亡，22人受伤。堤溪大桥项目和监理负责人在事故当晚已被警方控制，以配合事故原因调查。
