湘潭万达广场项目C组团11#栋施工电梯安装安全专项施工方案.docx

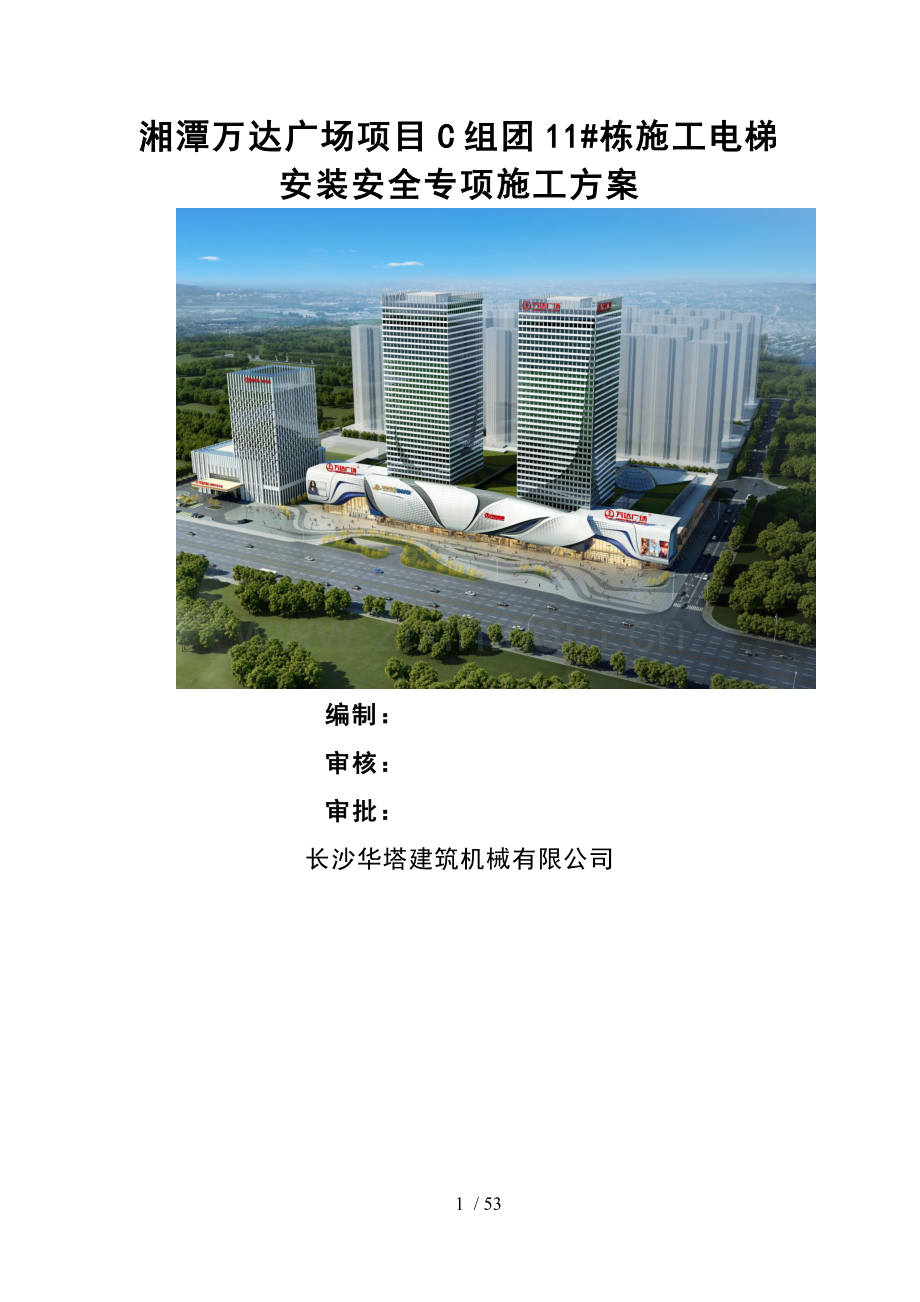

湘潭万达广场项目C组团11#栋施工电梯安装安全专项施工方案编制： 审核： 审批： 长沙华塔建筑机械有限公司47 / 53目 录一、工程概况1二、编制依据1三、设计概况11、所选用施工电梯的简介12、施工电梯安装5四、施工准备及计划101、技术准备102、人员准备103、材料、构件计划124、器械、设备计划125、进度计划12五、施工方法121、安装工艺程序122、安装工艺133、特殊情况说明16六、安全保证措施161、安装安全保证措施162、安全使用及监督措施17七、应急预案181、应急组织机构及职责182、危险源识别分析223、应急演练234、安全事故应急流程235、安全事故应急事故及处置236、安全事故应急救援电话及定点医院25八、计算书及附图26湘潭万达广场项目C组团11#栋施工电梯安装安全专项施工方案一、工程概况1.湘潭万达广场项目位于 湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间 ，由 高档购物中心、娱乐中心、高级酒店、高档住宅、尚步行街、写字楼组成。占地面积 256亩，总建筑面积 88.6 万平方米。2.拟安装施工电梯的基本信息：楼栋号功能用途建筑面积标准层层高层数屋面总高度11#楼住宅34369.98m22.9m33层99.10m3. 11#楼已施工至2层，周边无高压线、材料运输交通通畅。C组团15#塔吊为TC5610，安装于场地北侧。4.其它需特殊说明的情况：二、编制依据序号类别名称编号1国家标准吊笼有垂直导向的人货两用施工升降机GB 26557-20112施工升降机安全规则GB 10055-20073货用施工升降机 第1部分：运载装置可进人的升降机GB 10054.1-20144行业标准建筑施工安全检查标准JGJ59-20115施工现场临时用电安全技术规范JGJ46-20056建筑施工电梯安装、使用、拆卸安全技术规程JGJ215-20107施工高处作业安全技术规范JGJ80-20168其它湘潭万达广场项目施工组织设计9湘潭万达广场项目11#栋施工图纸10湘潭万达广场项目地勘报告三、设计概况1、所选用施工电梯的简介1.1、SC200/200型施工电梯整体结构组成（1）外笼：外笼由固定标准节的底盘和防护围栏组成。外笼门由机械和电气锁定，除非吊笼落下来，外笼门将不会打开。如外笼门未开，吊笼将不能启动。 （2）标准节：每节标准节长1508mm，截面中心距一般为650*650齿条模数为8mm。多节标准节通常用M24螺栓相连接组成导轨架，通过附墙件与建筑物固定，做为吊笼上下运行的导轨。标准节可采用热浸锌处理，以提高标准节的强度和防腐性能。（3）附墙架：沿导轨架高度，一般每隔310.5m安装一个附墙架。有多种型号的附墙件，可根据现场实际情况选定。型附墙架的安装1500型附墙架连接尺寸（3）吊笼：吊笼为一种钢结构，由安装在吊笼上的滚轮沿导轨架运行。并没有进、出口门（即单、双开吊笼门），可通过调整下门轮的位置，以确保门与两导轨之间的间隙一致。吊笼上设有安全钩（亦可设电气控制）以防止吊笼从导轨架顶部脱落。在安装时，吊笼顶部可做为工作平台，由安全栏杆围住。顶上有一活板门通过配备的专用梯子，方便地攀登到顶上进行安装和维修。（4）传动机构：由电动机、电磁制动器、弹性连轴接、蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性连接在吊笼上，通过齿轮与齿条咬合，使吊笼运行。传动机构配有变频调速系统，提高了起制动的平衡性。升降速度可以随意调控。（5）限速器：单齿限速器由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里的离心块克服弹簧拉力带动制动锥鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外壳接触逐渐增加摩擦力，确保吊笼平缓制动。（6）对重：对重主要用于在不改变变电能消耗下增加升降机的载重量。对重由钢丝绳通过导轨架顶部的天轮系挂于吊笼顶部。升降机的进出通道不允许设在对重下方。连接对重的钢丝绳为两根。（7）吊杆：吊杆安装在吊笼顶上，在安、拆导架时用来起吊标准节或附墙架零部件。手动吊杆上的手摇卷扬机具有制动功能，起吊重物时按顺时针方向摇动摇把，停止摇动并平缓的松开摇把后，卷扬机即可制动。放下重物时，则按相反方向摇动。（8）电缆导向装置：用于使接入吊笼内的电缆线在吊笼运行时，不偏离电缆通道，保持在固定的位置，确保吊笼正常运行。电缆筒结构比较简单，无专门的电缆导向轨道，因而受风力影响较大，通常只用于安装高度不大或风力较小的场合。1500型附墙架与电缆保护架电缆筒外置时安装（9）安全电控系统：安全电控系统由电路里设置的各种安全开关及其它控制器件组成。在升降机运行时发生异常情况，将自动切断升降机电源，使吊笼停止运行，以确保升降机的安全。吊笼的单、双门上及吊笼顶部活板门上均设有安全开关，如任一门开启或未关闭，吊笼均不能运行；钢丝绳锚点处设有断绳保护开关；吊笼上、下限位开关、减速器限位开关和极限开关，当吊笼行至上、下终端站时，可自动停车，若此时因故不停车超过安全距离时，极限开关自作切断总电源，使吊笼制动。此外在限速器尾盖内设有限速保护开关，限速器动作时，通过机电连锁切断电源。（10）超载保护器：吊笼内配置有超载保护器，当吊笼超载时，警铃报警，吊笼不能启动。（11）楼层呼叫系统：配置楼层呼叫系统，有设置在各楼层的呼叫按钮，通过无线电发射器，将信息传递到吊笼内的解释器，当楼层有人呼叫时，吊笼内的主机有楼层提示和语音播报。1.2、主要技术参数序号整机及分项技术参数配置及数量说明SC200/200型SC200/200型1额定载重量2000kg2额定安装载重量1000kg3升降速度36m/min4最大架设高度450m5标准节650*650*1508mm根据实际高度确定數量6限速器型号SAJ40-1.27自重吊笼重2000外笼重1480导轨架总重（包括附着臂）n*170标准节节重170，根据实际高度计算实际节数对重重量0载重重量2000kg2、施工电梯安装2.1、11#施工电梯安装设计（1）11#施工电梯安装平面布置本工程11#施电梯安装于C地块11#楼南侧，拟安装高度107米。采用塔吊配合安装，安装时施工电梯构件堆放于11#楼南侧位置，15#塔吊位于11#楼北侧位置，具体布置详见下图：11#施工电梯安装平面布置图（2）11#施工电梯构件吊装受力分析序号施工电梯构件构件重量塔吊吊装距离该距离下塔吊吊装能力吊车吊装水平距离吊车臂长该距离下吊车吊装能力是否满足要1底盘500kg27m2380k（35m）/满足要求2标准件170kg*627m2380k（35m）/满足要求3电梯笼1800kg27m2380k（35m）/满足要求4对重/（3）11#施工电梯附着设计11#施工电梯采用II型附着，共计12道附着，附着长3.25米，附着点位于轴线27和30之间，A轴外沿位置，具体布置详见下图：1500四、施工准备及计划1、技术准备1）编制施工电梯安装安全专项施工方案；2）项目技术负责人对管理人员及工人进行安全技术交底；2、人员准备楼栋号工种人数单位名称11#栋项目经理1人（赵海涛）长沙华塔技术负责人1人（刘海燕）长沙华塔安全员1人（陈勇）长沙华塔电梯安装工人3人长沙华塔杂 工1人长沙华塔施工员1人（张青松）中建二局安全员1人（鲁国宁）中建二局进场验收人员1人（曹全辉）湖南中欣1人（陈勇）长沙华塔1人中建二局1人厦门勤奋工程建设监理有限公司表中人员根据项目具体情况添加。3、设备进场验收 1)、租赁单位提供备案证件、合格证、生产许可证、监督检验证明（2014年后生产的无）；2)、租赁单位出具施工电梯安全性能自检合格证明；3)、由施工单位组织监理单位和租赁安装单位按验收表内容要求验收，验收合格上签字盖章确认。施工升降机构配件进场验收表 编号：工程名称栋号 编号 设备型号 产权备案号 产品编号 验收单位验收日期验收人员 序号验收内容技术要求验收结果1安全系统安全防坠器在有效标定期内、安全钩完好、起重量限制器、上、下限位开关，上、下极限限位装置及极限限位开关、防松绳开关、钢丝绳防脱装置、紧急断电开关，围栏门、吊笼机电联锁齐全、紧急出口安全开关、缓冲器2传动系统钢丝绳、滑轮传动、制动器、离合器、齿轮、齿条等无磨损、无锈蚀、无破损3连接螺栓、销轴出具生产许可证、产品合格证和产品说明书4附墙架、导轨架附着杆件应为原厂标准配件，无明显变形，无开焊、无裂纹5标准节应为原厂同型号同批次配套标准产品、主要结构件应无明显塑性变形、疲劳裂纹、严重锈蚀和可见焊接缺陷6吊笼结构无变形及严重锈蚀、吊笼顶部紧急逃离门、护栏应完好， 吊笼门开启正常7对重导轨接缝平整，导向良好8其他施工单位（签字盖章）：租赁单位（签字盖章）：监理单位（签字盖章）：安装单位（签字盖章）：4、材料、构件计划序号名称规格数量备注1安全帽1顶/人2安全带套/高空作业人3牵引绳20m1套4警戒线1套5、器械、设备计划序号名称规格数量备注1汽车吊8T1台2货 车5t5辆3撬 棍1m2根4活络搬手350mm、450mm各15死搬手1套6二 锤12B、14B各16、进度计划 时间进度工作内容11#栋施工电梯进度计划2017年5月2017年5月2018年5月2018年6月2018年7月安装准备工作安装时间使用时间拆除时间五、施工方法1、安装工艺程序按原厂说明书程序正常安装，流程如下：1）升降机底盘安装及校平2）安装外笼、吊笼3）安装线缆4）安装标准节至第一道附墙处（或下一道） 5）安装第一道附墙装置（或下一道）6）按上述4）项、5）项程序安装至使用高度7）安装电缆导向装置8）完善层门装置9）试运转，调试升降机10）组织验收并交付使用2、安装工艺2.1、吊笼、外笼安装1）将基础表面清扫干净。升降机底盘安装及校平后，安装底节标准节一节，规格为650*650*1508mm无齿条。再安装两节普通标准节。将缓冲弹簧安装在缓冲座上。2）用现场塔吊吊住吊笼上的吊点。3）将升降机吊起就位。4）将驱动板吊起安装就位。5）上传动升降机将吊笼就位，再安装一节标准节。6）松动电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位，而后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拨动制动盘为止。7）将制动器复位。8）用上述安装方法安装好升降机的另半部分，将外笼另半部分用螺栓M10连接起来。9）用水平仪或线坠测量导轨架的垂直度，保证导轨架的各个立管在两个相邻方向上的垂直度满足导轨架垂直度允许偏差，如下表：安装高度7070100100150150200200允许偏差不大于高度0.00053540455010）在地脚螺栓（规格M30）处底盘和基础间垫入不同厚度的调整钢板，用以调整导轨架的垂直度。11）当导轨架调整到垂直时，用350Nm的力矩压紧4个地脚螺栓。12）用同样的方法调整外笼门框的垂直度，使外笼门框的垂直度在两个相近方向1/1000。13）安装好吊笼顶上的护身栏杆。14）调整门锁。2.2、吊笼、外笼安装完毕后的调整1）检查所有用于运输的垫木或螺栓等是否全部除掉。2）齿轮与齿条的啮合侧隙应保证0.2-0.3mm。3）导轮与齿条背面的间隙为0.5mm。4）各个滚轮与标准节立管的间隙为0.5mm。5）所有门应开关灵活。2.3、限位开关和极限开关碰铁安装升降机设有自动复位型的上、下限位开关以及非自动复位型的交流极限开关。上、下限位开关以及交流极限开关安装在吊笼安全器安装板上，位置已定。2.4、防冲顶装置安装在导轨架顶部靠吊笼侧，其中防冲顶装置的锥套对准导轨架立管内孔，用M24螺栓紧固。2.5、吊杆安装将吊杆放入吊笼顶部安装孔内，即可使用。注意安装前应加入润滑脂。在无塔吊配合时采用吊杆安装。2.6、导轨架的安装1）将标准节两端管子接头处及齿条销子处擦试干净，并加少量润滑脂；2）打开一扇防护栏杆，将吊杆上的吊钩放下，并吊住标准节吊具；3）用标准节吊具钩住一节标准节，带锥套的一端向下；4）摇动手摇卷扬机，将标准节吊至吊笼顶部，并放稳；5）关上防护栏杆，起动施工升降机。当吊笼升至接近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨架顶部大约300mm时停止；6）用塔吊吊起6节标准节，对准下面标准节立管和齿条上的销孔放下吊钩，用螺栓(M24)紧固；7）松开吊钩，将吊杆转回，用300Nm的拧紧力矩紧固全部螺栓；8）按上述方法将标准节依次安装到所需高度为止，同时安装附墙架，并检查导轨架的垂直度。安装垂直度可用经纬仪或其它检测垂直度的仪器或方法来测量，其结果必须符合下表的规定；导轨架垂直度允许偏差安装高度7070100100150150200200允许偏差不大于高度0.0005354045509）若利用现场的起重设备如塔吊安装导轨架，可先将47节标准节在地面上连成一组，然后吊上导轨架安装。10）最后一道附墙架以上的导轨架悬臂长度7.5m，顶节为无齿标准节（无齿条）。2.7、II型附墙架安装1）在导轨架上安装两根方管，用M24螺栓坚固。2）将两根管与附墙座连接,再将斜杆用万向扣连接到脚杆连接杆上。3）用M20螺栓将附墙座与建筑物连接及用销子将其余部分连接起来，调节好各方向的间距，并同时校正导轨架的垂直度。4）旋紧所有螺栓，慢慢启动升降机，确保吊笼不与附墙架相碰。注意附墙架的最大水平倾角不得大于8。2.8、电缆保护架安装1）用起重工具将电缆卷悬挂于电缆筒上方。2）放出约2.5m的电缆，以便把电缆接到电源箱内。3）从电缆筒底部拉出电缆至电源箱，暂不要连接。4）将电缆一圈一圈顺时针放入电缆筒中，尽量使每圈一样大，其直径约小于电缆筒径。5）将电缆固定在电缆托架上。6）将电缆接至电源箱内，起动施工升降机检查电缆是否缠绕。7）在导轨架加高的过程中要同时安装电缆保护架。8）调整电缆保护架以及电缆托架的位置，确保电缆在护架“U”形中心。9）电缆筒外置时的安装：电缆筒外置时，II型附墙架与电缆保护架，以及吊笼与挑线架的连接情况如下图。1500型附墙架与电缆保护架电缆筒外置时安装2.9、层门安装(项目部提供并安装）各停层站应设置门或停层栏杆，并与吊笼电气或机械联锁。2.10 、验收上述所有工作完成后，由生产经理组织施工电梯安装单位、施工单位、监理单位进行验收，验收合格后。报请当地检测中心对本机检测，经检测合格后才可以交付项目使用。3、特殊情况说明遇有特殊情况应向有关人员报告，确定新方案后，严格按新方案执行，不得擅自蛮干。六、安全保证措施1、安装安全保证措施1）安装前须认真学习施工电梯使用说明书，严格执行安全技术操作规程。2）安装前组织安装人员进行安装安全技术交底，明确各安装人员的工作内容及职责。3）安装人员戴好安全帽，在高空作业时应正确使用安全带，做到一切行动听指挥,作业人员必须持证上岗。4）安装现场应安排人员进行警戒，拉警戒线，非安装人员不得进入。 5）6级以上大风、大雨、大雾等恶劣气候，严禁进行安装作业。6）安全员安排现场安全防护，监督整个安装作业，制止违章行为。7）严格保管好工具、螺栓，作业期间应注意工具、螺栓的放置，以防高空坠落。8）在安装过程中，应注意各构件完好无损。9）施工电梯安装完毕后，必须对各机械部位及电气等各方面进行全面的调试检查。10）检查导轨架、附墙、限位挡板和挡块安装应正确，符合要求。11）整个架体安装完成后，应进行静、动载试验，试验结果应符合设计标准要求。12）电气接线应正确，各安全限位开关、制动器灵敏可靠。13）各方面检查调试正常自检合格后，应报请当地检测中心检测，检查合格后方可使用。14）操作人员在开机前，先检查各安全门、卸料平台防护门的情况，确认完好、可靠安全后，方可启动，严禁设备带病工作、超载运行。2、安全使用及监督措施认真贯彻执行“安全第一，预防为主”的安全生产方针，树立“以人为本，安全第一”、“责任重于泰山”的安全生产意识。项目部相关部门要加强安全生产的管理，狠抓项目部制定的各项安全管理制度的落实，符合国家的安全法律、法规的要求，加强平时的监督检查，及时排除隐患，做到“防范胜于救灾”。（1）项目部加强重要危险源的管理，根据起重机械施工作业的特点，从机械进场到出场的各个阶段，要求班组每日一次检查、项目部每月一次检查，实施设备使用全过程的管理。（2）项目部委派主管安全的副经理每月定期组织一次安全大检查，以及针对工程特点进行不定期的检查。（3）完善预防和预警机制，加强紧急抢险救援组织机构和队伍建设，制定并落实相应的应急工作预案。（4）做好购齐必要的应急救援物资准备，如药箱、绷带、一般急救药品、温度计、手术剪等。常用工具如扳手、钢钎、大锤、铁锹、手电筒等。做好工具维护、保养，保证正常使用。（5）项目部建立安全值班制度，设值班电话并保证24小时轮流值班。按照早发现、早报告、早处置的原则，项目指挥部接到应急事件报告后应立即奔赴现场，指挥、协助现场急救工作。确保应急处理工作高效、有序地进行，使突发事件得到控制或终止，最大限度地减轻事件所造成的灾害。（6）在项目部范围内广泛开展进行自救知识技能宣传和培训，自救知识培训包括处理简单外伤、轻微中毒及骨折固定、止血等力所能及的有效的救援技能。以便现场发生安全生产事故，项目部快速组织抢救的同时，受伤者或附近人员能尽力组织自救，现场人员保持头脑清醒，在第一时间施救，待项目部抢救小组到达后提供及时、详细、准确的伤亡信息及救援措施，避免造成更大的经济、人员损失。（7）抢救结束后由指挥长指派有关人员组成事故调查组，在指挥长的领导下工作。做媒伤亡经济损失的统计，上报上级有关部门调查、处理。写出事故报告，汲取事故教训，及时进行整改，并对责任人给予责任追究。七、应急预案为贯彻落实“安全第一、预防为主”的方针，加强起重设备装拆安全的监督管理，预防和减少起重设备装拆安全方面可能出现的紧急情况，以及对可能出现的紧急情况进行有效控制，针对紧急情况做出快速响应，依据公司生产安全防控和应急预案，针对工程现场装拆工作的具体情况，特制定本预案。1、应急组织机构及职责1.1、应急指挥机构湘潭万达广场项目项目应急指挥中心（指挥部），领导本企业对突发事件的应急处理和生产安全防控工作。 组 长: 赵海涛 联系电话：副组长：陈 勇 柳文彬 联系电话：组 员：曹玉平（1387351856）曾林树( ) 刘佳伟（） 曾顺和（）毛佳龙（） 曹全辉（）组长赵海涛通讯联络组曹玉平保卫组曾林树医疗救治组刘佳伟副组长陈勇、柳文彬技术支持组曾顺和抢险抢修组毛佳龙后勤保障组曹全辉1.2、职责1.2.1应急指挥机构职责（1）组长职责：1) 决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制；2)复查和评估事故(事件)可能发展的方向，确定其可能的发展过程；3)指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视；4)与场外应急机构取得联系及对紧急情况的处理作出安排；5)在场(设施)内实行交通管制，协助场外应急机构开展服务工作；6)在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理。（2）副组长职责：1)评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减少设施和财产损失；2)如有必要，在救援服务机构来之前直接参与救护活动；3)安排寻找受伤者及安排非重要人员撤离到集中地带；4)设立与应急中心的通讯联络，为应急服务机构提供建议和信息。（3）通讯联络组职责：1)确保与最高管理者和外部联系畅通、内外信息反馈迅速；2)保持通讯设施和设备处于良好状态。3)负责应急过程的记录与整理及对外联络。（4）技术支持组职责：1) 提出抢险抢修及避免事故扩大的临时应急方案和措施。2) 指导抢险抢修组实施应急方案和措施。3)修补实施中的应急方案和措施存在的缺陷。4)绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息资料。（5）保卫组职责：1)保护受害人财产。2)设置事故现场警戒线、岗，维持工地内抢险救护的正常运作。3)保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。4)抢救救援结束后，封闭事故现场直到收到明确解除指令。（6）抢险抢修组职责：1) 实施抢险抢修的应急方案和措施，并不断加以改进。2)寻找受害者并转移至安全地带。3)在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害。4)抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估。（7）医疗救治组：1)在外部救援机构未到达前，对受害者进行必要的抢救(如人工呼吸、包扎止血、防止受伤部位受污染等)。2)使重度受害者优先得到外部救援机构的救护。3)协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者。（8）后勤保障组职责：1)保障系统内各组人员必须的防护、救护用品及生活物质的供给。2)提供合格的抢险抢修或救援的物质及设备。1.2.2项目部职责（1）项目经理： 陈晓(电话） 1）应急指挥总指挥。全面负责应急指挥工作； 2）有权采取一切可能手段，以控制和减少事故危害； 3）授于相关人员相应的应急处理权； （2）项目书记： 罗新石(电话） 1）负责应急救援的动员工作及后勤保障的安排； （3）执行经理： 尹超利(电话） 1）协助应急总指挥，负责应急指挥工作； 2）当项目经理不在时，担任应急总指挥工作； （4）项目总工： 张鹏(电话） 1）组织有关部门编制、修订、评审应急预案。协助项目经理进行应急处理； 2）督促相关部门做好事故抢险过程记录。组织相关部门、人员进行事故调查，并形成记录； （5）生产经理：宋启华(电话-） 1）事故现场指挥，督促有关部门和人员进行现场防护抢险工作； 2）当项目经理、技术负责人不在现场时，担任现场总指挥工作； （6）安全总监：张振宇(电话） 1）协助技术部编制、修订、评审应急预案； 2）督促检查相关部门落实应急准备工作； （7）技术部：负责编制、修订、评审应急预案； （8）质保部、安全部、工程部 1）协助技术部编制、修订、评审应急预案； 2）组织进行应急预案的演习，并提出改进建议； 3）发生事故时，组织施工队成立救援小组进行抢险、营救、减损防护工作；4）负责人：康宇（） 周后安 （） 彭晓东 (电话） （9）物资部、机电部 1）落实应急预案所需物资、设备的准备工作。 2）发生事故时，组织成立由相应特殊工种（水电工等）成立救援小组。 3）负责人：朱平羊（电话：）叶健 (电话） （10）综合办公室 1）落实应急物资及其它措施费的准备； 2）成立急救组，组员必须有至少一名医护人员； 3）负责人：赵基良（电话）2、危险源识别分析潜在事故辨识活动类别潜在事故形成原因事故后果应采取的控制措施触电电源线路电源线裸露、拖地、违规接送电源人员伤亡1、设备做到“一机一闸一漏电”2、接、拆电源应由专业电工操作；3、漏电开关等必须灵敏有效；4、现场电缆布设规范。电器漏电开关失效人员伤亡机械伤害起重作业机械缺陷、信号不明、吊运不范、违章作业、安全装置失灵起重伤害人员伤亡1、司职人员必须持证上岗，密切配合，严格按照相关规程和规定操作。不得违章操作和违章指挥。 2、被吊物严禁从人员上方通过，人员严禁在被吊物下停留。 3、经常检查索具，并保持安全有效。 4、遇有6级以上大风或大雨、大雾天气严禁施工。 5、使用过程中任何人不得任意调整各种限位装置，并经常对各种安全装置检查测试，确保灵敏可靠。倾覆事故拆装作业违章作业拆装伤害人员伤亡1、司职人员必须持证上岗，密切配合，严格按操作规程操作；严禁酒后作业。2、塔式起重机和施工升降机安装、顶升、拆卸必须根据现场条件编制切实可行的施工方案，经批准后按照生产厂家使用说明书和相关规范进行，制定并执行安全措施。3、作业前进行全面检查。对作业现场有关情况进行检查，对施工机具进行清理检查，发现问题应立即解决。只有达到作业条件才能安拆机械。4、起吊构件吊点须绑扎正确、牢固，起落平稳，防止碰撞、损伤设备。5、遇有4级以上强风、大雨、大雾天气应停止作业，固定好未完工部份，防止发生事故。6、遇有特殊情况，应向有关人员报告，确定解决方案后，严格按方案执行，不得擅自蛮干。7、机械安装完毕应由工程所在地安监部门检查验收合格后方可使用。物体打击高处作业违章作业人员伤亡1、进入安装现场必须戴好安全帽。2、安装现场必须设安全警戒区和警戒线，挂警示标志，专人监护，严禁无关人员进入现场。3、高处作业人员严格遵守安全技术规范，禁止向下投掷工具、零件，工具及小部件应搁置好，对扳手、锒头、橇棍等工具采取防坠落措施，防止落物伤人。高处坠落高处作业防护缺陷、 违章作业人员伤亡高空作业人员必须持证上岗，经过现场培训、交底，高空作业人员必须系好安全带，穿防滑鞋。严禁酒后作业。交底时按方案要求结合施工现场作业条件和队伍情况做详细交底，并确定指挥人员，在施工时按作业环境做好防滑、防坠落事故发生。发现隐患要立即整改要建立登记、整改检查、定人、定措施，定完成日期，在隐患没有消除前必须采取可靠的防护措施，如有危及人身安全的紧急险情，应立即停止作业。3、应急演练项目安全部、机电部应定期组织安全应急演练，负责组织全项目部每年至少进行两次紧急事故应急救援的模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”的有效性进行评价，必要时对“应急响应”的要求进行调整或更新。4、安全事故应急流程5、安全事故应急事故及处置可能发生的紧急情况或事故事故状态或后果现场应急响应措施 实施人员外线电源停电固定好未完工部份，将设备开关回到零位，配电箱拉闸、关门上锁，收捡好配件工具，经检查无安全隐患后，人员休息待命。装拆总指挥，装拆作业人员，安全员，土建相关配合人员等四级以上大风、浓雾、雨雪停止作业，固定好未完工部份，将设备开关回到零位，配电箱拉闸、关门上锁，收捡好配件工具，经检查无安全隐患后，人员休息待命。装拆总指挥，装拆作业人员，安全员设备故障停机检查，检修完毕试运转正常后方可复工。装拆总指挥，装拆作业人员，机电修理工突发急病停止作业，监护退岗，拨打110、120电话求助，送医院救治并上报公司。现场相关人员配合处置或上报公司启动应急救援预案机械事故、物体打击、机械伤害、高处坠落、触电人员伤亡1、发生事故后，最早发现者立即大声呼救，向现场负责人或有关人员报告，原因明确可立即采取正确方法施救，如触电事故使触电者脱离电源，但决不盲目救助。2、现场指挥人迅速到位，按照应急程序处置、拨打抢救电话“120”和上报。 3、迅速查明事故原因和判断事故发展状态，采取正确方法阻止事态发展。4、急救人员按照有关救护知识，立即救护伤员，在等待医生救治或送往医院抢救过程中，不要停止和放弃施救，如现场包扎、止血、采用人工呼吸急救等，防止受伤人员流血过多和抢救不及时造成死亡事故。 5、现场不具备抢救条件时，立即向社会求救。启动应急救援预案可能出现 人员伤亡1、最早发现者立即大声呼救，向现场负责人或有关人员报告。 2、现场指挥人迅速到位，按照应急程序处置和上报。根据事态拨打报警电话“110”、抢救电话“120”。3、迅速查明事故原因和判断事故发展状态，采取正确方法阻止事态发展。4、在等待指挥部门处置过程中，保护好事故现场。现场不具备抢救或保护条件时，立即向社会求救。无人员伤亡1、最早发现者立即向有关人员报告。2、指挥人迅速到位，按照应急程序处置。 3、迅速查明事故原因和判断事故发展状态，采取正确方法阻止事态发展。4、在等待指挥部门处置过程中，保护好事故现场。地震和其它不可抗力施工过程中发生地震、大风、暴雨、洪水、雷击等自然灾害，由公司指定的现场应急指挥人组织现场及时抢救，尽力保障人身安全及财产不受损失和减少损失，并立即上报公司应急指挥人。公司立即组织相关人员赶赴现场，进行抢救，以将危害后果降到最小。6、安全事故应急救援电话及定点医院6.1、指挥部应急救援电话（1）项目指挥部应急电话： 综合办公室移动电话号码：6.2、应急救援医疗电话（1）急救电话：120 （2）湘潭市湘潭市一医院电话：58669120 拨打电话报告时，不要惊慌，必须讲清事故情况和已采取的措施，让救护人员做好急救准备，讲清事故发生地点、附近特征，单位名称，负责人姓名、电话；报告程序：逐级也可越级。八、计算书及附图1.计算以下内容：1500L=3250mm,B=1500mm(1)、附墙承受力计算式：F=LX60/BX2.05=3250X60/1500X2.05=63.42KN(2)、螺栓承载力验算根椐螺栓受力方式，需对M20高强度螺栓进行抗剪连接验算及抗拉连接验算。根椐钢结构设计规范（GC50017-2003）中表3.4.1所示，高强度承压螺栓抗拉fvC=400N/mm，抗剪ftC=250N/mm;抗剪承载力验算： 8.8级M20高强度螺栓的抗剪承载力设计值:NVC=D2fvC/4=3.14*(20*0.85)2*400*10-3/4=90.746KN螺栓上承受的剪力：90.746KN故螺栓的抗剪承载力满足要求。抗拉连接验算：根椐钢结构设计规范（GC50017-2003）表7.2.2-2所示，8.8级M20高强度螺栓的预拉力P=125KN一根8.8级M20高强度螺栓受拉承载力设计值公式：一根8.8级M20高强度螺栓的抗拉承载力设计值：100KN故螺栓的抗拉承载力满足要求。（3）.附墙点混凝土强度验算：附墙点混凝土强度为C35，其标准强度为35MPA.附着垫片大小为50mm*50mm，附墙点混凝土承压P=/A=31.71*103/(50*50-3.14*11*11)MPA=14.96MPA35MPA.故附墙点混凝土强度符合要求。2.附件：施工电梯验收表及资质、人员证件施工电梯联合验收表使用单位电梯型号电梯产权单位设备编号产权备案编号工程名称安装日期安装单位安装高度检 验项 目检 查 内 容检 查 结 果技术资料制造许可证、产品合格证、制造监督检验证明、产权备案证明齐全、有效产品在规定的使用期限内，没超期安装单位的相应资质、安全生产许可证及特种作业岗位证书齐全、有效安装合同、安装方案、应急救援预案、安全交底记录齐全有效隐蔽工程验收记录和混凝土强度报告齐全有效标识与环境产品铭牌和产权备案标识齐全电梯顶端或运动部件离塔机水平与垂直方向距离不小于2m与输电线的距离符合规定自检情况自检过程记录齐全有效（附施工电梯安装过程自检合格报告）安装单位验收意见：专业技术人员签章：日期：使用单位验收意见：项目技术负责人签章：日期：项目技术负责人签章： 日期：租赁单位验收意见：负责人签章：日期：监理单位验收意见：项目总监签章：日期：总承包单位验收意见：项目技术负责人签章：日期：注：此表一式四份，监理、使用单位、产权单位、监督员各存一份。长沙华塔建筑机械有限公司特种作业人员操作证
