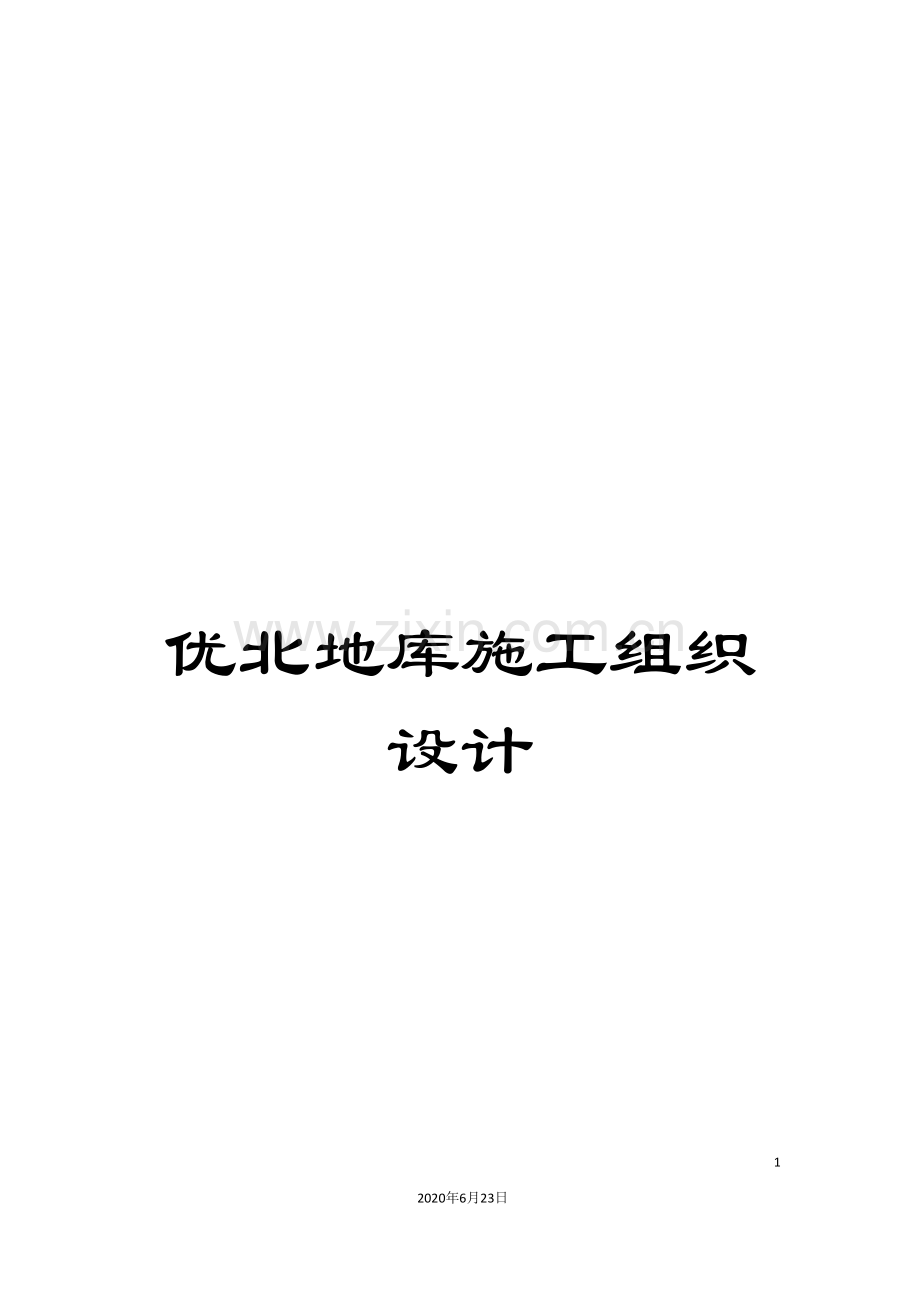

优北地库施工组织设计.doc

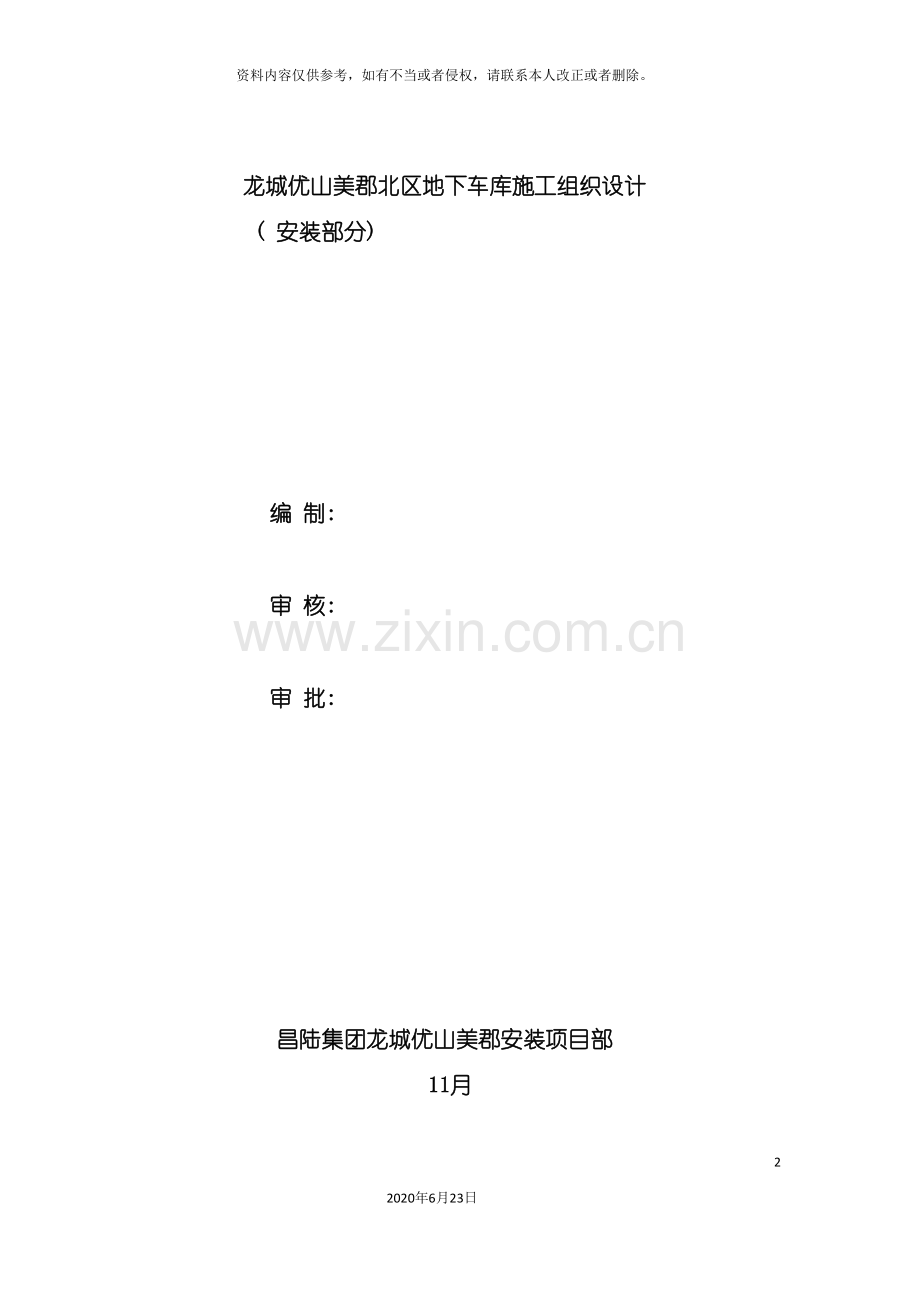

优北地库施工组织设计802020年6月23日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。龙城优山美郡北区地下车库施工组织设计 ( 安装部分) 编 制: 审 核: 审 批: 昌陆集团龙城优山美郡安装项目部 11月专项施工方案报审表工程名称: 龙城优山美郡北区地下车库安装工程 编号: 致: 山西省建设监理有限公司 ( 监理单位) 我方已根据施工合同的有关规定完成了龙城优山美郡北区地下车库安装工程专项施工方案的编制, 并经我项目部技术负责人审查批准, 请予以审查。 附件: 专项施工方案 承包单位( 章 ) 项目经理 日 期 专业监理工程师审查意见: 专业监理工程师_日 期_总监理工程师审核意见: 项目监理机构( 章) _总监理工程师_ 日 期_目 录一、 前言二、 工程概况三、 总体施工部署四、 施工准备工作计划五、 主要施工方案六、 施工的主要控制七、 分项分部及单位工程验收标准八、 资源配置计划九、 施工保障措施十、 进度管理措施十一、 质量管理措施十二、 安全管理措施一、 前言1、 编制目的: 为了更安全, 更有效, 更有计划性的指导施工, 使工地管理日趋完善, 工程作品精益求精, 健康安全、 环境控制符合标准, 施工组织设计以指导和监督施工。2、 编制依据: 2.1、 龙城优山美郡设计图纸2.2、 国家和地方有关法律法规2.3、 施工技术规范、 规程、 手册2.4、 建筑工程施工质量验收统一标准和专业工程施工质量验收规范2.5、 昌陆建筑工程集团有限公司的质量、 职业健康安全与环境管理手册和质量、 职业健康安全与环境管理体系程序文件2.6、 本工程适用的标准及规范类别名 称编 号国家规范施工现场临时用电安全技术规范JGJ46- 建筑给水排水及采暖工程施工质量验收规范GB50242- 通风与空调工程施工质量验收规范GB50738- 建筑电气工程施工质量验收规范GB50303- 电气装置安装工程电缆线路施工及验收规范GB50168- 电气装置安装工程接地装置施工及验收规范GB50169- 民用建筑工程室内环境污染控制规范GB50325- 电气装置安装工程母线装置施工及验收规范GBJ149- 建设工程项目管理规范GB/T50326- 火灾自动报警系统施工及验收规范GB50166- 自动喷水灭火系统施工及验收规范GB50261- 建设项目工程总承包管理规范GB/T50358- 3 、 编制原则3.1 以满足建设单位全部要求为原则, 坚持在实事求是的基础上, 力求技术先进、 经济合理、 安全适用, 突出快速、 有序、 优质、 高效的施工特点。3.2 紧密结合本工程的特点及难点, 依靠先进的科学技术和现代化管理手段, 实现动态管理。3.3 紧紧围绕工程质量目标, 把过程控制作为质量工作的重点, 一次创优, 降低工程造价。3.4 确保施工过程无安全责任事故, 环保生产、 文明施工, 创立安全文明工地。3.5 优化施工方案, 配备精干高效的项目管理班子, 优化配置生产要素, 并对其实行过程管理, 大力推广应用建筑业十项新技术, 提高施工技术含量和施工现代化水平。4、 适用范围: 本施工组织设计适用于给排水、 电气安装、 通风空调施工。5、 公司质量方针: 诚信务实 精益求精6、 职业、 健康安全与环境方针: 人为本、 安全文明; 防污染、 洁净生产; 守法规、 持续改进。二、 工程概况1、 工程概况: 本工程为龙城优山美郡A区地下车库北区安装工程工程位于: 太原市尖草坪区和平北路营村 建设单位: 辰兴房地产发展股份有限公司; 监理单位: 山西省建设监理有限公司 施工单位: 昌陆建筑工程集团有限公司 2、 建筑概况本工程为小区配套的小型车复式车位地下车库, 战时部分车库为人民防空地下室核6级常6级甲类人防物资库, 部分车库及主楼地下二层为人民防空地下室核6级常6级二等人员掩蔽所, 车库屋顶为种植屋面。建筑结构形式: 钢筋混凝土框架剪力墙结构, 地下1层, 屋顶为结构找坡。本工程除第78防火分区外, 战时为人民防空地下室核6级常6级二等人员掩蔽所和核6级常6级甲类人防物资库, 主楼部分: 主楼地下二层为独立的防护单元, 面积均小于 ; 车库人员掩蔽所部分: 以每个防火分区为1个防护单元, 面积均小于 ; 车库内物资库部分: 每两个防火分区为1个防护单元, 每个防护单元面积均小于4000; 共分为38个防护单元。总建筑面积81556.7。3、 安装工程概况 人防地下车库工程安装包括: 给排水、 通风工程、 电气工程, 设计含战时和平时。给排水设计平时系统主要为消防给水系统, 平时排水, 消防给水系统包括自动喷淋和消防栓灭火系统两大部分; 战时给排水系统包括战时给水, 战时排水。洗消部分主要为战时使用部分。电气工程包括动力、 照明和火灾自动报警系统。通风工程包括送、 排风系统。4、 本工程被确立为公司重点施工项目, 拟组建完善的项目经理部, 组织全过程的施工管理。严格按照业务系统化管理原则, 建立以项目经理、 施工员和作业班组长为责任人的多级责任管理体系, 使管理层与操作层协调一致, 同时设立责任人的奖罚机制, 以便充分发挥管理人员和施工作业人员的积极性和创造性, 在确保工程质量的同时确保工程工期, 力争水、 电、 通风各分部工程达到创优工程。5、 施工现场条件5.1本工程地下车库面积大, 防护单元多, 每个防护单元各专业管线交叉叠加, 施工难度大, 工序复杂; 根据管线综合设计图, 计划分层施工, 交叉施工, 提前做好管线优化设计和综合排列, 避免不必要的拆改和增加观感, 依据土建的施工进度, 按防护单元为单位分块施工, 然后把防护单元的管线连接成一个系统。5.2地下车库管线施工前应具备各防护单元基础筏板及地面施工完毕, 二次结构砌体砌筑完毕及墙、 顶抹灰完毕, 现场垃圾清理干净。三、 总体施工部署1、 项目的质量、 进度、 成本、 环境及职业健康安全目标我公司在本项目中的质量目标是水、 暖、 电及空调通风达优良等级, 单位工程一次交验合格率100, 其中工程优良品率70以上, 顾客满意度80分以上。安全管理目标是杜绝死亡、 重伤事故的发生, 轻伤事故控制在12以内, 杜绝火灾、 机械事故。在保证质量的前提下, 按照业主要求, 在合同规定的工期内完成各项安装任务, 达到使用效果。同时在施工过程中严格按照环境及职业健康安全目标, 将施工用污水及有毒有害废弃物指定地点达标排放。杜绝火灾, 避免触电事故和物体打击事故, 杜绝高空坠落事故。2、 质量、 环境、 安全管理体系的策划对质量和安全的监督, 我们从上到下制定了一系列有效措施, 建立以公司工程部及工程项目部双重的计划检查系统, 及时反馈施工过程的实施情况, 奖罚分明, 有效控制和适时调整动态管理施工的全过程实施, 有毒有害废弃物定时收集处理, 定点排放, 新购设备优先选用高效能低噪声设备。3、 拟投入的最高人数和平均人数由于该工程工期比较紧, 因此我们投入人数比较多, 初步估计高峰人数60人/天, 平均人数40人/天。4、 劳动力使用计划及材料供应计划, 主要机具设备供应计划为了使工程在工期内完成, 我们对劳动力的使用做了如下安排: 按工种不同分班分组, 组成通风空调、 给排水及采暖和电气三支队伍入场, 入场前对现场所需材料总体规划, 集中资金购买急需材料, 专款专用, 新进材料必须符合规范及图纸要求, 及时供应, 决不能因材料问题而延误工期, 各工种配备必须的机具设备。主要机具见机具一览表。5、 施工程序工程合同签订后, 项目部应熟悉图纸, 参加图纸会审、 编制施工组织措施, 做好人员安排组织施工, 做好施工中安全技术交底及各项工作记录, 工程施工完毕做好资料整理及验收工作。6、 项目管理总体安排、 项目管理机构项目部设项目经理1名, 项目责任工程师1名, 质量员1名, 安全员1名, 电气、 给排水工长各1名, 预算员1名, 材料员1名, 对工程项目进行施工组织、 质量控制、 安全教育。实施项目经理负责制, 全面负责项目管理工作; 专业工长负责专业技术管理工作; 质检员定期检查工程质量, 提出问题并跟踪监督改正。项目管理机构图项目经理: 范斌 技术负责人: 刘宏宇 预算员: 贾江霞材料员: 张先鱼施工员: 陈东伟资料员: 陈东伟( 兼) 质量员: 杨凯峰安全员: 庞昕暖通施工班 组消防安装施工班组水电安装施工班组7、 施工总平面图见附图四、 施工准备工作计划1、 施工准备工作组织及时间安排进入现场, 首先做好施工准备工作, 在一周内统筹安排施工力量和施工现场的必要工作。2、 技术准备及施工组织设计编制技术准备是施工准备的核心, 在责任工程师的组织下熟悉图纸, 会同业主及设计院进行图纸会审, 深入理解设计思路, 意图及设计要求, 备好有关技术资料, 做好施工技术交底管理的工作, 及时准确地编制好施工预算。3、 施工现场准备3.1、 绘制现场施工临建平面图, 报业主审批后, 严格按允许占地搭设现场办公室、 警卫室, 工具及材料临时库房, 安全、 生产等警告标示牌。3.2、 布置现场施工用水、 用电线路及供水、 供电点, 保证施工全过程用水、 电正常, 安全、 可靠。3.3、 设置好消防、 保安设施。4、 作业队伍和管理人员准备在现场采用系统工程进行科学管理, 科学地规划和组织人力、 物力、 财力, 做到人尽其才、 物尽其用。按照工料分析及施工程序进行施工队伍的准备, 在认真考虑专业工种的原则下, 力争操作人员精干、 高效, 并做好协调调度, 外来劳务人员由项目部对其进行考核评价, 合格后方可使用, 并报分公司备案。5、 物资准备工作在项目经理的组织下, 积极组织物资供应, 按使用要求做好现场材料贮存, 保管工作, 对进场材料的检验及易燃材料分仓贮存等按要求进行, 并做好标准化管理, 配备必要的消防器材, 制订保管守护领用手续制度。五、 主要施工方案主要施工工艺及技术措施一 、 水消防工程施工方法及措施消防工程施工前, 应到太原市消防局进行消防工程报装。消防工程使用的喷头、 报警阀、 压力开关、 水流指示器、 消火栓、 水带、 接扣、 水枪、 消火栓箱等主要系统组件应经国家消防产品质量监督检测中心检验合格的产品.( 一) 、 自动喷水灭火系统安装自动喷水灭火系统的施工工艺流程: 施工准备干管安装报警阀安装立管安装喷洒分层干、 支管安装喷洒头支管安装管道试压管道冲洗减压装置安装报警阀配件及其它组件安装、 喷洒头安装系统通水调试1、 施工准备1.1、 根据现场情况对施工图进行复核, 核对各管道的坐标, 标高是否有交叉或排列位置不当的现象。1.2、 检查预埋和预留洞是否准确。1.3、 检查管道、 管件、 阀门、 设备及组件是否符合设计要求和质量标准。2、 干管安装2.1、 管道材料及连接: 自动喷水灭火系统的管道采用内外壁热镀锌钢管。DN65者采用丝扣连接, DN80 者采用沟槽式卡箍连接。无论何种连接方式, 均不得减少管道的流通面积。2.2、 螺纹连接的要求: 管道应采用机械切割, 切割面不得有飞边, 毛刺。加工的管子螺纹封面应完整、 光滑, 不得有缺丝或断丝, 尺寸偏差应符合标准要求。当管道变径时, 应采用异径焊头; 在管道变径处不得采用补芯。如必须采用补芯时, 三通上可用1 个, 四通上不应超过2 个, 大于DN50 的管道不得采用补芯。螺纹连接的密封填料应均匀附着在管道的螺纹面上, 拧紧螺纹时, 不得将填料挤入管内。如果填料采用麻丝时, 应在附着在螺纹面加麻丝上涂抹白铅油, 管道连接后清除麻头, 并在接头处涂防锈漆。2.3、 沟槽连接的要求: 沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部, 两片卡件包裹密封圈并卡入钢管沟槽, 上紧两圆头椭圆颈螺栓, 实现钢管密封连接。用电动滚槽机加工沟槽, 沟槽宽度、 深度按照生产厂家的要求进行加工。喷洒干管用沟槽连接每根配管长度不宜超过6m, 直管段可把几根连接在一起, 使用倒链安装, 但不宜过长。2.4、 管道穿过建筑物时的变形缝时, 应设置柔性短管。穿过墙体或楼板时应加设套管。3、 管道支、 吊架的安装3.1、 管道支、 吊架的最大允许间距主要是由所承受垂直方向载荷来决定, 它应满足强度条件和刚度条件。最大间距如下: 自动喷水管道支、 吊架最大间距 公称管径 25 32 40 50 65 80 100 125 150管距( M) 3.5 4 4.5 5.0 6.0 8.0 8.5 7.0 8.0 3.2、 支、 吊架的受力部件, 如横梁、 吊杆、 螺栓等应符合设计要求和国家规定。3.3、 支、 吊架的安装位置, 不应妨碍喷头的喷水效果。支、 吊架与喷头之间的距离不宜小于300mm; 与末端喷头之间距离不宜大于750mm。3.4、 支、 吊架应使管道中心离墙的距离符合设计要求, 管道表面离墙或柱子表面的净距不应小于60mm。大口径的阀门应设专门支、 吊架, 不得以管道承重。3.5、 配水管上每一直管段、 相邻两喷头之间的管段上设置的吊架均不宜少于一个; 当喷头之间距离小于1.8m 时, 可隔段设置吊架, 但吊架的间距不宜大于3.6m。3.6、 当管子的公称直径等于或大于50mm 时, 每段配水干管或配水管设置防晃支架不应少于一个; 当管道改变方向时, 应增设防晃支架。3.7、 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定, 其安装位置距地面或楼面的距离宜为1.5-1.8m。4、 报警阀的安装4.1、 报警阀的安装应具备以下条件: ( 1) 报警阀的铭牌、 规格、 型号应符合设计图纸要求。( 2) 报警阀组合体配件完好齐全; 阀瓣启用灵活, 密封性好; 阀体内清洁无异物堵塞。( 3) 系统的主要管网已安装完毕。4.2、 报警阀应安装在明显而便于操作的地点, 距地面高度一般为1m 左右, 两侧距墙不小于0.5m, 下面不小于距墙1.2m。安装报警阀的室内地面应采取排水措施。5、 立管的安装5.1、 立管暗装在竖井内时, 在管井内预埋铁件上安装卡件固定, 立管底部的支、 吊架要牢固, 防止立管下坠。5.2、 立管明装时, 每层楼板要预留洞, 立管可随结构穿入, 减少立管接口。6、 分层干管及支管的安装6.1、 管道的分支预留口在吊装前应先预制好, 所有预留口均加好临时堵。6.2、 需要镀锌加工的管道在其它管道未安装前试装、 试压、 拆除、 镀锌后再安装。6.3、 管道安装与其它管道要协调好标高。6.4、 管道变径时不得采用补芯。6.5、 向上喷的喷头有条件的可与分支干管顺序安装好。其它管道安装完后不易操作的位置也应先安装好向上喷的喷头。6.6、 喷头分支水流指示器后不得连接其它用水设施, 每路分支均应设置测压装置。6.7、 管道坡度。自动喷水灭火系统中的管道, 为了测试, 维护和检修的方便, 须及时排空管道中的水, 因此在安装中, 管道应有坡度。配水支管坡度不小于4, 配水管和水平管不小于2。7、 喷头支管安装7.1、 根据喷头的安装位置, 将喷头支管做到喷头的安装位置, 用丝堵代替喷头拧在支管末端上。7.2、 根据喷头溅水盘安装要求, 对管道甩口高度进行复核。要求在安装完后, 溅水盘高度应符合下列规定: ( 1) 喷头安装时, 应按设计规范要求确保溅水盘与吊顶、 门、 窗、 洞口和墙面的距离。( 2) 当梁的高度使喷头高于梁底的最大距离不能满足上述规定的距离, 应以此梁作为边墙对待; 如果梁与梁之间的中心间距小于8m 时, 可用交错布置喷头方法解决。( 3) 当通风管道宽度大于2m 时, 喷头应安装在其腹面以下。( 4) 斜面下的喷头安装, 其溅水盘必须平行于斜面, 在斜面下的喷头间距要以水平投影的间距计算, 并不得大于4m。( 5) 一般喷头间距不应小于2m, 以避免一个喷头喷出的水流淋湿另一个喷头, 影响它的动作灵敏度, 除非二者之间有一挡水作用的构件。如果喷头一定要小于2m 时, 可在两喷头之间安装专用的挡水板。挡水板的宽为200mm, 高150mm, 最好是金属板, 挡水板的顶端应延伸至溅水盘上方大约50-75mm 的地方。8、 管道试压系统安装完后, 应按设计要求对管网进行强度, 严密性试验, 以验证其工程质量。管网的强度、 严密性试验一般采用水压进行试验。8.1、 试压前应具备的条件( 1) 系统安装符合设计及规范要求。( 2) 支、 吊架齐全可靠。( 3) 预检合格。( 4) 压力表已校验。( 5) 对不能参加试验的设备应加以隔离。( 6) 加设盲板的部位应有明显标记并作好记录。8.2、 水压试验: 水压试验分强度和严密性试验。水压试验应用洁净水进行, 不得用海水或含有腐蚀性化学物质的溶液。试验时环境温度不应低于5, 当低于5时, 应有防冻措施。( 1) 强度试验: 当系统设计工作压力1.0MPa 时, 水压强度试验压力应为设计工作压力的1.5 倍, 但不低于1.4MPa; 当设计工作压力大于1.0MPa 时, 试验压力应为工作压力加0.4MPa。水压试验的测试点应设在系统管网的最低点, 注水时应注意管内的空气排净, 并缓慢升压。水压达到试验压力后, 稳压30min, 管网不渗不漏, 压力下降不大于0.05MPa 为合格。( 2) 严密性试验: 严密性试验在水压强度试验和管网冲洗合格后进行, 试验压力为工作压力, 稳压24h, 不渗不漏为合格。9、 管道冲洗9.1、 冲洗顺序: 管道冲洗应在试压合格后分段进行。顺序是, 先室外, 后室内; 先地下, 后地上; 地上部分应按立管, 配水干管、 配水支管的先后进行。9.2、 冲洗水量: 管道冲洗一般用水冲法。在冲洗前应对系统内的设备采取保护措施, 将止回网和报警阀等暂时拆除, 待冲洗结束后再复位。冲洗时水流速应不小于3m/s, 流量应符合下页表的规定。9.3、 冲洗直径大于100mm 管道时, 应对其焊缝、 死角和底部进行敲打, 但不得损伤管道。9.4、 水冲洗应连续进行, 以出口的水色和透明度与入口的回测基本一致为合格。10、 报警阀配件及其它组件安装10.1、 报警阀配件安装: 报警阀组的配件安装应在交工前进行, 其安装应符合以下规定: ( 1) 压力表应安装在报警阀上便于观测的位置。( 2) 排水管和试验阀应安装在便于操作的地方。( 3) 水源控制阀应有可靠的开启锁定设施。( 4) 湿式报警阀的安装除应符合上述要求外, 还应使报警阀前后的管道能顺利充满水, 压力波动时, 水力警铃不应发生误报警; 每一个防火区都设有一个水流指示器。10.2、 水流指示器的安装( 1) 水流指示器的安装应在管道试压和冲洗合格后进行, 水流指示器的规格、 型号应符合设计要求。( 2) 水流指示器应竖直安装在水平管道上侧, 其动作方向应和水流方向应一致; 安装后的水流指示器叶片、 膜片应动作灵活, 不应与管壁发生碰擦。( 3) 在管道上开孔时, 应使用开孔器开孔。不能使用割具开孔, 以避免溶渣滴入管内, 在使用时卡住叶片。10.3、 水力警铃的安装: 水力警铃应安装在公共通道或值班室附近的外墙上, 且应安装检测用的阀门。水力警铃和报警阀的连接应采用镀锌钢管, 当镀锌钢管的公称直径为DN15 时, 其长度不应大于6m 镀锌钢管的公称直径为DN20时, 其长度不应大于20m; 安装后的水力警铃启动压力不应小于0.05MPa。4.信号阀的安装: 信号阀应安装在水流指示器前的管道上, 与水流指示器之间的距离不应小于300mm。5.排气阀的安装: 排气阀的安装应在系统管网试压和冲洗合格后进行; 排气阀应安装在配水管顶部, 配水管的末端, 且应确保无渗透漏。6.控制阀的安装: 控制阀的规格、 型号和安装位置均应符合设计要求; 安装方向应正确, 控制阀内应清洁、 无堵塞、 无渗漏; 主要控制阀应加设启闭标志; 隐蔽处的控制阀应在明显处设有指示其位置的标志。7.压力开关的安装: 压力开关应竖直安装在通往水力警铃的管道上, 且不应在安装中拆装改动。8.末端试水装置的安装:末端试水装置宜安装在系统管网末端或分区管网末端。11、 喷头的安装11.1、 在安装喷头前, 管道系统应经过试压、 冲洗。11.2、 喷头在安装时, 应使用专用扳手, 严禁利用喷头的框架施拧。如喷头的框架, 溅水盘变形或释放原件损伤时, 应换上规格、 型号相同的喷头, 当喷头孔口小于DN10 时, 在干管上应安装过滤器, 以免杂物进入管道, 使孔口堵塞。11.3、 喷洒头的两翼方向应成排统一安装。护口盘要紧贴吊顶, 走廊单排的喷头两翼应横向安装。12、 系统调试12.1、 系统调试内容( 1) 水源测试; ( 2) 消防泵性能试验; ( 3) 报警阀性能试验; ( 4) 排水装置试验; ( 5) 联动试验; ( 6) 火灾模拟试验。12.2、 水源测试的内容和要求( 1) 检查室外水源管道的压力和流量, 是否符合设计要求; ( 2) 核实屋顶上容积是否符合规范规定; ( 3) 核实消防水池是否符合规范规定; ( 4) 核实水泵接合器的数量和供水是否满足系统灭火的要求, 并用消防车进行供水试验。12.3、 消防泵性能试验方法和要求( 1) 分别以自动或手动方式启动消防泵, 消防水泵应在5min 内投入正常运行, 达到设计流量和压力, 其压力表指针应稳定。运转中无异常声响和振动, 各密封部位不得有泄漏现象, 各滚动轴承温度应不高于75, 滑动轴承的温度应不高于70。( 2) 备用电源切换供电时, 消防水泵应在1.5min 内投入正常运行, 消防泵的上述多项性能应无变化。12.4、 报警阀性能试验: 湿式报警阀: 打开系统试水装置后, 湿式报警阀能及时启动, 经延迟器5-90s 左右后, 水力警铃应准确地发出报警信号, 水流指示器应输出报警信号, 并启动消防泵。12.5、 系统排水装置试验( 1) 开启排水装置的主排水阀, 按系统最大设计灭火水量作排水试验, 并使压力达到稳定。( 2) 试验过程中, 从系统排出的水应全部从室内排水系统排走。12.6、 系统联动试验方法和要求( 1) 感烟探测器用专用测试仪输入模拟烟信号后, 应在15s 内输出报警和启动系统执行信号, 准确、 可靠的启动系统。( 2) 感温探测器专用测试仪输入模拟信号后, 在20s 内输出报警和启动系统执行信号, 准确、 可靠地启动系统。( 3) 启动一只喷头或以0.94-1.5L/S 的流量从末端试水装置处放水, 水流指示器、 压力开关、 水力警铃和消防水泵等应及时动作并发出相应的信号。12.7、 灭火模拟试验: 消防监督部门认为有必要时, 要求进行灭火模拟试验。也就是在个别区域或房间内升温, 使一个或数个喷头打开喷水, 然后验证其保护面积、 喷水强度、 水压。电动报警装置的联动是否符合设计要求以及有关规定。( 二) 、 消火栓系统安装1、 工艺流程室内消火栓系统安装工艺流程: 施工准备干管安装支管安装箱体稳固附件安装管道试压、 冲洗系统调试2、 干管安装消火栓系统的管道, 采用热镀锌钢管; DN100 以下采用丝扣连接, DN100及 以上采用沟槽式连接。干管安装要求与自动喷淋管道安装要求相同。在立管安装时, 立管底部的支吊架要牢固, 防止立管下坠。在消火栓管道的安装中, 除按设计要求安装外, 还应注意标明各种控制阀门实际的安装位置, 并在施工图中标明, 以免在意外时无法及时关闭阀门, 同时阀门应有明显的标志和状态显示。3、 支管的安装消火栓支管要以栓阀的坐标、 标高定位甩口, 消火栓支管采用丝接。4、 箱体安装消火栓箱是消火栓系统中最直接的设备, 是进行灭火时的主要工具, 其内部主要有消火栓、 水枪、 水龙带。在有的消火栓箱内还设有消防水喉设备。消火栓箱安装有两种形式, 一种是暗装, 即箱体埋入墙中, 立、 支管均暗藏在竖井或吊顶中。一种是明装, 即箱体立于地面或挂在墙上, 立、 支管为明管敷设。4.1、 暗装消火栓箱体安装( 1) 根据箱体尺寸及设计安装位置, 检查预留孔洞位置及尺寸。( 2) 将箱体固定在预留孔洞内, 用水平尺找平、 找正。( 3) 箱体外表面距毛墙面应保留土建装饰厚度, 使箱体外表面与装饰完的墙面相平。( 4) 箱体下部用砖填实, 其它与墙相接, 各面用水泥砂浆填实。4.2、 明装消火栓箱体安装: 明装消火栓箱有挂式和立式两种。挂式消火栓箱主要为单栓式, 立式消火栓箱主要为双栓式。( 1) 挂式消火栓箱安装a.根据箱体结构, 确定消火栓在箱体中的安装位置, 要求消火栓阀门中心距地面1.1m。b.根据消火栓在物体中的位置, 确定出箱体安装高度及位置, 并在墙上划出标志线。c.将消火栓箱用膨胀螺栓固定在墙上。( 2) 立式消火栓箱与挂式消火栓箱安装基本相同, 只是在箱体下面需砌一个水泥台, 以防地面积水渗入消火栓箱。水泥台的高度为消火栓阀中心距地面距离( 1.1m) 减去消火栓在箱体中的安装高度。5、 消火栓安装消火栓是具有内扣式接头的球形阀式龙头, 有直径50mm 和65mm 两种口径。本地库建筑应选用65mm 口径。为减少局部水头损失, 并便于在紧急情况下操作, 其出水方向宜向下或与设置与消火栓箱成90并栓口朝外。阀门中心距地面1.1m, 允许偏差20mm, 阀门距箱侧面140mm, 距箱后内表面100mm, 允许偏差5mm。6、 管道的试压和冲洗6.1、 管道试压: 系统安装完后, 应按设计要求对管网进行强度, 严密性试验, 以验证其工程质量。管网的强度、 严密性试验一般采用水压进行试验。( 1) 强度试验: 当系统设计工作压力1.0MPa 时, 水压强度试验压力应为设计工作压力的1.5 倍, 但不低于1.4MPa; 当设计工作压力大于1.0MPa时, 试验压力应为工作压力加0.4MPa。 水压试验的测试点应设在系统管网的最低点, 注水时应注意管内的空气排净, 并缓慢升压。水压达到试压力后, 稳压30min, 管网不渗不漏, 压力降不大于0.05MPa 为合格。( 2) 严密性试验: 严密性试验在水压强度试验和管网冲洗合格后进行, 试验压力为工作压力, 稳压24h, 不渗不漏为合格。在主管道上起切断作用的主控阀门, 必须逐个做强度和严密性试验, 其试验压力为阀门出厂规定的压力值。6.2、 管道冲洗( 1) 消火栓在安装后应分段进行冲洗。冲洗顺序应按干、 立管、 支管进行。( 2) 消火栓系统冲洗流量为14-25L/s, 水冲洗流速应不小于3m/s, 不得用海水或含有腐蚀性化学物质的溶液对系统进行冲洗。( 3) 冲洗前, 应对系统内的仪表采取保护措施, 并将减压设备暂时拆下, 待冲洗工作结束后随即复位。不允许冲洗的设备应与冲洗系统隔离, 冲洗前应检查管道支、 吊架的牢固程度, 必要时应予以临时加固。( 4) 对不能冲洗或冲洗后可能留存的脏物、 杂物的管道, 设备, 应采取其它方法进行清理。( 5) 冲洗大直径管道时, 应对焊缝、 死角和管道底部重点敲打, 但不得损伤管子。( 6) 冲洗到进、 出水色泽一致为合格, 管道冲洗合格后, 除规定的检查及恢复工作外, 不得再进行影响管内清洁的其它作业。7、 系统调试7.1、 .系统调试内容( 1) 水泵测试; ( 2) 消防水泵性能试验; ( 3) 屋顶消火栓试验。7.2、 水源测试: 消火栓系统水源测试与自动喷水灭火系统水源测试相同。7.3、 消防水泵性能试验与喷淋泵的性能测试要求相同。7.4、 屋顶消火栓试验( 1) 利用屋顶水箱向系统充水, 检查系统和阀门是否有渗漏现象。( 2) 启动消防稳压泵, 检查屋顶试验消火栓水压力及低层消火栓口压力, 如果消火栓出口处静水压超过0.8MPa 时, 应设减压阀减压。( 3) 连接好屋顶试验消火栓水龙带及水枪, 打开屋顶试验消火栓, 并启动消火栓泵, 此时消火栓水枪充实水柱应不小于13m。( 4) 关停消火栓泵, 用消防车经过水泵接合器向系统加压, 水枪充实水柱应满足13m 的要求。( 三) 、 系统验收系统的竣工验收, 由建设单位主持, 公安消防监督机构、 建设、 设计、 施工等单位参加。验收不合格不得投入使用。1.系统竣工后, 应对系统的供水水源、 管网、 喷头布置以及功能等进行检查和试验, 并填写系统验收表。2.系统的流量、 压力试验应符合下列要求: 经过启动消防水泵, 测量系统最不利点试水装置的流量、 压力应符合设计要求。3.消防泵房的验收应符合下列要求: ( 1) 消防泵房设置的应急照明、 安全出口应符合设计要求。( 2) 工作泵、 备用泵、 吸水泵, 出水管及出水管上的泄压阀、 信号阀等的规格、 型号、 数量应符合设计要求; 当出水管上安装闸阀时应锁定在常开位置。( 3) 消防水泵应采用自灌式引水或其它可靠的水措施。( 4) 消防水泵出水管上应安装试验用的放水阀及排水管。( 5) 备用电源、 自动切换装置设置应符合设计要求。4.消防水泵接合器数量及进水管位置应符合设计要求, 消防水泵接合器应进行充水试验, 且系统最不利点的压力、 流量应符合设计要求。5.消防水泵验收应符合下列要求: ( 1) 分别开启系统的每一个末端试水装置, 水流指示器、 压力开关等信号装置功能均应符合设计要求。( 2) 打开消防水泵出水管上放水试验阀, 当采用主电源启动消防水泵时, 消防水泵应启动正常; 关掉主电源, 主、 备电源应能正常切换。6.管网验收应符合下列要求: ( 1) 管道的材质、 管径符合设计规范及设计要求。( 2) 系统最末端, 每一分区系统末端作用每一层系统末端应设置的末端试水装置、 预作用系统设置的排气阀应符合设计要求。( 3) 管网不同部位安装的报警阀、 闸阀、 止回阀、 电磁阀、 信号阀、 水流指示器、 减压孔板、 节流管、 减压阀、 压力开关、 柔性接头、 排水管、 排气阀、 泄压阀等均应符合设计要求。( 4) 预作用喷水灭火系统充水时间不应超过3min。( 5) 报警阀后的管道上不应安装有其它用途的支管或水龙头。7.报警阀组的验收就符合下列要求: ( 1) 打开放水试验阀, 测试的流量、 压力应符合设计要求。( 2) 水力警铃的设置位置应正确。测试时, 水力警铃喷嘴处压力不应小于0.05MPa, 且距水力警铃3m 远处警铃声强, 不应小于70 dB。( 3) 打开手动放水阀或电磁阀时, 雨淋阀组动作应可靠。( 4) 控制阀均应锁定在常开位置。8.喷头验收应符合下列要求: 喷头公称动作温度应符合设计要求。9.系统进行模拟灭火功能试验时, 应符合下列要求: ( 1) 报警阀动作, 警铃鸣响。( 2) 水流指示器动作, 消防控制中心有信号显示。( 3) 压力开关动作, 信号阀开启, 空气压缩机或排气阀启动, 消防控制中心有信号显示。( 4) 电磁阀打开, 雨淋阀开启, 消防控制中心有信号显示。( 5) 消防水泵启动, 消防控制中心有信号显示。( 6) 加速排气装置投入运行。( 7) 其它消防联动控制系统投入运行。( 8) 区域报警器、 集中报警控制盘有信号显示。二、 通风空调工程施工方法及技术措施( 一) 、 通风空调设备安装通风空调设备到现场必须进行开箱检查。根据供货合同和设备装箱单清点数量, 根据施工图纸, 核对设备的名称、 型号、 机型、 电机、 传动连接方式等, 还应检查外表是否有明显变形或锈蚀、 碰伤等。检查核对数据应做好记录, 填写设备开箱记录表, 并由建设单位代表、 供货商、 施工方共同签字, 检查资料作为竣工资料备用, 应做好保存。设备开箱检查完毕后, 符合要求的设备做好保管或直接搬运至现场安装。1、 风机的安装1.1、 工艺流程基础验收开箱检查搬运清洗安装、 找平、 找正试运转、 检查验收1.2、 风机安装: ( 1) 风机设备安装就位前, 按设计图纸并依据建筑物的轴线、 边线线及标高线放出安装基准线。将设备基础表面的油污、 泥土杂物和地脚螺栓预留孔内的杂物清除干净。( 2) 整体安装的风机, 搬运和吊装的绳索不得捆缚在转子、 机壳或轴承盖的吊环上。( 3) 整体安装风机吊装时直接放置在基础上, 用垫铁找平找正, 垫铁一般应放在地脚螺栓两侧, 斜垫铁必须成对使用。设备安装好后同一组垫铁应点焊在一起, 以免受力时松动。( 4) 风机安装在无减震器支架上, 应垫上45mm 厚的橡胶板, 找平找正后固定牢。( 5) 风机安装在有减震器的机座上时, 地面要平整, 各组减震器承受的荷载压缩量应均匀, 不偏心, 安装后采取保护措施, 防止损坏。( 6) 通风机的机轴必须保持水平度, 风机与电动机用联轴节连接时, 两轴中心线应在同一直线上。( 7) 通风机与电动机用三角皮带传动时进行找正, 以保证电动机与通风机的轴线互相平行, 并使两个皮带轮的中心线相重合。三角皮带拉紧程度一般可用手敲打已装好的皮带中间, 以稍有弹跳为准。( 8) 通风机与电动机安装皮带轮时, 操作者应紧密配合, 防止
