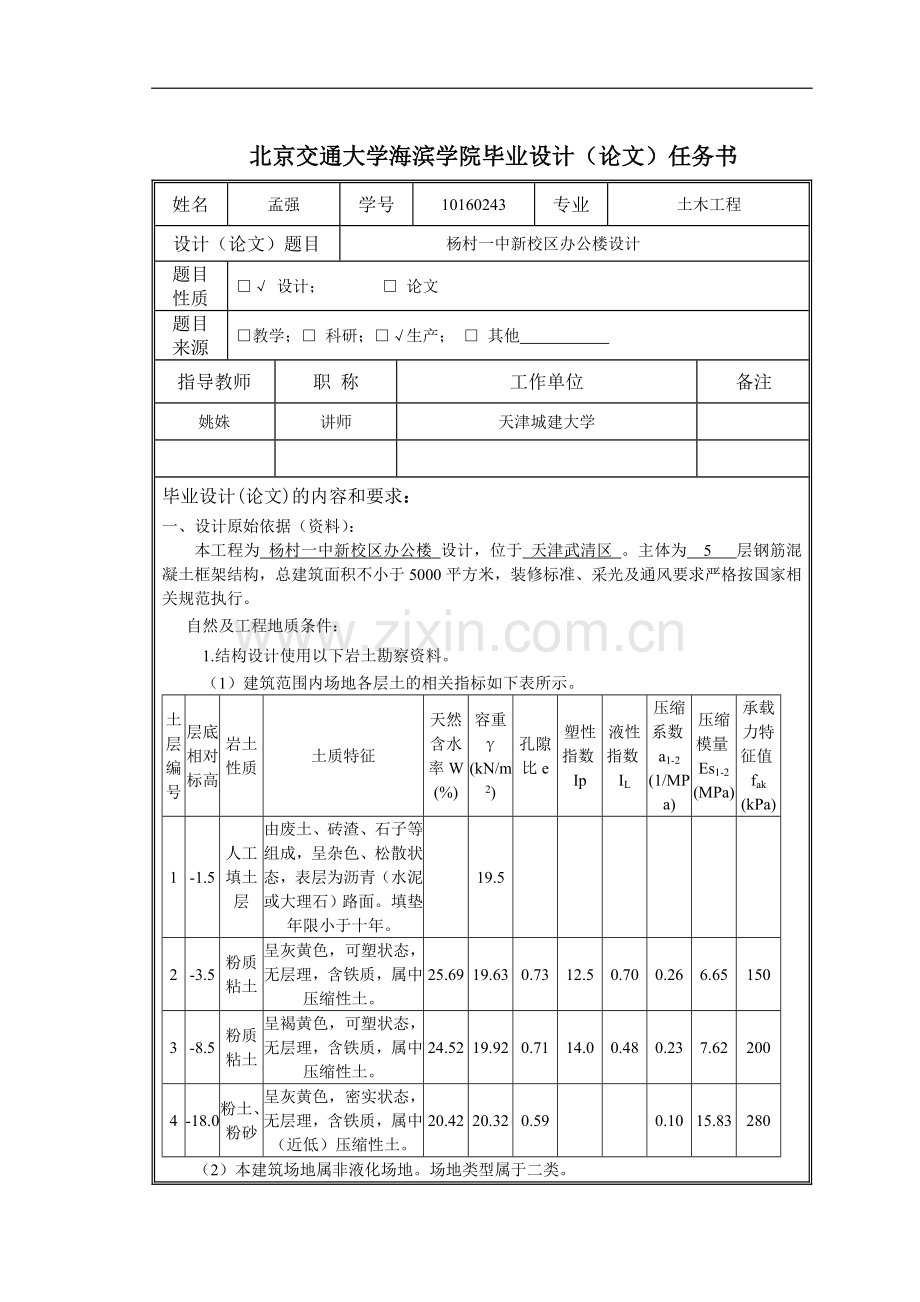

<p><span id="_baidu_bookmark_start_0" style="display: none; line-height: 0px;"></span>北京交通大学海滨学院毕业设计（论文）任务书
姓名
孟强
学号
10160243
专业
土木工程
设计（论文）题目
杨村一中新校区办公楼设计
题目
性质
□√ 设计； □ 论文
题目
来源
□教学；□ 科研；□√生产； □ 其他
指导教师
职 称
工作单位
备注
姚姝
讲师
天津城建大学
毕业设计(论文)的内容和要求：
一、设计原始依据（资料）：
本工程为 杨村一中新校区办公楼 设计，位于 天津武清区 。主体为 5 层钢筋混凝土框架结构，总建筑面积不小于5000平方米，装修标准、采光及通风要求严格按国家相关规范执行。
自然及工程地质条件：
1.结构设计使用以下岩土勘察资料。
（1）建筑范围内场地各层土的相关指标如下表所示。
土层编号
层底相对标高
岩土性质
土质特征
天然含水率W
(%)
容重γ
(kN/m2)
孔隙比e
塑性指数Ip
液性指数IL
压缩系数a1-2
(1/MPa)
压缩模量Es1-2
(MPa)
承载力特征值fak
(kPa)
1
-1.5
人工填土层
由废土、砖渣、石子等组成，呈杂色、松散状态，表层为沥青（水泥或大理石）路面。填垫年限小于十年。
19.5
2
-3.5
粉质粘土
呈灰黄色，可塑状态，无层理，含铁质，属中压缩性土。
25.69
19.63
0.73
12.5
0.70
0.26
6.65
150
3
-8.5
粉质粘土
呈褐黄色，可塑状态，无层理，含铁质，属中压缩性土。
24.52
19.92
0.71
14.0
0.48
0.23
7.62
200
4
-18.0
粉土、粉砂
呈灰黄色，密实状态，无层理，含铁质，属中（近低）压缩性土。
20.42
20.32
0.59
0.10
15.83
280
（2）本建筑场地属非液化场地。场地类型属于二类。
（3）本工程浅层地下水主要为潜水，静止水位平均埋深约1.5m。
（4）地下水对混凝土及钢筋无腐蚀性。
2．室外设计最低气温：-12。C。
3．冬季起止日期：11月15日~3月15日；雨季起止日期：7月1日~8月13日；
4．防火等级：二级
5．建筑抗震设防类别：丙级
⑦．基本风压、基本雪压、抗震设防烈度等见相关规范。
二、设计内容和要求：（说明书、专题、绘图、试验结果等）
（一）建筑设计
基本要求：首先进行建筑方案设计，并对建筑方案分析其合理性及优缺点。满足建筑功能要求及防火规范要求，根据最新的建筑设计规范及所设计建筑的用途和设计依据，遵循建筑设计适用、经济合理、技术先进、造型美观的原则，确定建筑设计方案，绘制部分建筑施工图。包括：平、立面，内外装修及楼、屋面设计。
（二）结构设计
1．基本要求：在建筑方案设计的基础上，选择合理的的结构形式、结构体系和结构布置，进行结构计算，掌握钢筋混凝土多层框架结构的计算方法和基本构造要求，掌握楼梯、基础（桩基）的计算方法和基本构造要求，最后绘制部分结构施工图。
2．结构设计内容：
(1)结构选型及结构布置
根据建筑设计和结构承重方案、抗震方面的要求，以及场地地质条件，合理进行结构选型和结构布置，确定柱网尺寸，统一构件编号，确定各构件的定位尺寸，绘制结构布置图。
(2)选定混凝土及钢筋的材料强度等级，初步确定纵横框架截面尺寸，确定楼板尺寸。
(3)结构计算：
1)荷载计算，结构恒载计算和活荷载标准值的确定；
2)结构自振频率、水平地震作用计算，水平荷载作用下框架结构内力计算，弹性及弹塑性侧移计算；
3)竖向荷载作用下，框架结构内力计算（恒荷载标准值、活荷载标准值作用下分别计算）；
4)内力组合；
框架设计（参考‘砼结构’下册、结构抗震设计）
5)楼梯及雨蓬内力及配筋计算；
6)基础设计：正确选择基础形式，进行基础设计和配筋计算。
(4)计算机辅助设计
1)学习使用结构设计软件，利用（PKPM）软件进行平面布置和结构内力及配筋计算。
2)利用AutoCAD输出正确、规范的结构平面布置图，框架结构配筋图；
5)绘制结构施工图
三、毕业设计规范化要求
详见《A0毕业设计（论文）模板》、《B1海滨学院毕业设计（论文）撰写规范》
毕业设计(论文)主要参考资料：
[1]GB/T 50001-2001，房屋建筑制图统一标准[S].
[2]GB50104-2001，建筑制图标准[S].
[3]GBJ16-2001，建筑设计防火规范[S].
[4]GB/T 50105-2001，建筑结构制图标准[S].
[5]GB 50009-2012，建筑结构荷载规范[S].
[6]GB50045-2005，高层民用建筑设计防火规范[S].
[7]GB50011-2010，建筑抗震设计规范[S].
[8]GB50007-2012，地基基础设计规范[S].
[9]GB50010-2010，混凝土结构设计规范[S].
[10]中国有色工程有限公司.钢筋混凝土结构构造手册（第4版）[M].北京：中国建筑工业出版社，2012.
[11]建筑抗震构造手册（依据11G329系列图集和GB 50011-2010编写）[M].北京：中国建筑工业出版社，2013.
[12]相关课程教科书，包括：建筑结构抗震设计、高层建筑结构设计、混凝土结构（上、下册）、结构力学、房屋建筑学、土力学与地基基础等。
[13]“05工程作法”图集：华北地区建筑标准设计图集05J1.
毕业设计(论文)应完成的工作：
一、建筑设计
1．规定绘制的建筑施工图为：
（1）各层平面图：比例1：100--1：200（自选一张平面图）
平面图中应注三道尺寸线（总尺寸、开间或进深尺寸、墙段尺寸），注明定位轴线，房间名称，剖面线及详图指示符号等。
如果结构完全相同，中间层可用“标准层”平面代替，但首层及屋顶平面要单独绘出。
（2）各主要立面图：比例1：100--200
绘出正立面、侧立面图，标明立面处理、门窗形式、墙面装饰及雨水管位置等。
（3）剖面图：比例1：100--200
剖切有代表性的部位（应包括楼梯）绘制剖面图，表明屋面、楼板、楼梯及各类主要构造，标注标高（以米计）及尺寸。
（4）构造详图比例 1：20—50
选择主要结点（如檐口，高底墙处的泛水，楼梯与圈梁连接等）绘制详图，详图应与剖面相对应。
2．编写建筑设计说明书：
包括工程概况、设计依据、参考图集、工程做法、各类房间数量及建筑面积列表、门窗表、内外装修说明等。
二、结构设计
1．规定绘制的结构施工图为：
(1) 结构平面布置图（含楼板配筋）：比例1：100
(2) 梁平面配筋图：比例1：100
(3) 一榀框架结构配筋图：比例1：40或1：50
(4) 楼梯结构布置及配筋图：1：50
(5) 基础平面布置图（比例1：100）及基础详图1：40
2．编写结构设计说明书：说明结构选型和结构布置的理由及设计依据、结构方案的确定，材料选择。列出结构设计计算过程中采用的计算假定、计算原则、计算方法、计算简图、计算全过程、内力图及计算结果。
进度安排：
1)第1周～第2周（2月24日-3月9日）：查阅相关专业文献、资料；完成开题报告。
2)第3周～第4周（3月10日-3月23日）：根据设计原始资料，完成方案设计及建筑设计。绘制建筑平面图、立面图、剖面图、墙身大样图等。
3）第5周～第6周（3月24日-4月6日）：荷载计算及地震作用计算。
4）第7周（4月7日-4月13日）：内力计算。
5）第8周（4月14日-4月20日）：内力组合。
6)第9周（4月21日-4月27日）：梁板柱配筋计算、楼梯配筋计算。
7）第10周（4月28日-5月4日）：基础设计。
8)第11周～第12周（5月5日-5月18日）：绘制结构图。
9)第13周（5月19日-5月25日）：撰写和整理设计计算书，上交毕业设计成果。
10)第14周（5月26日-6月1日）：毕业设计答辩。
指导教师签字：
日期：2014年2月17日
系意见：
签字：
系（盖章）
日期： 年 月 日
注：表中所填内容采用5号字，中文采用宋体、英文采用Times New Roman字体， 表中段落采用1.5倍行距，首行缩进2个字符。每一页的外框四周均采用双线条，当底部出现单线条时，应该修正为双线条。</p>
