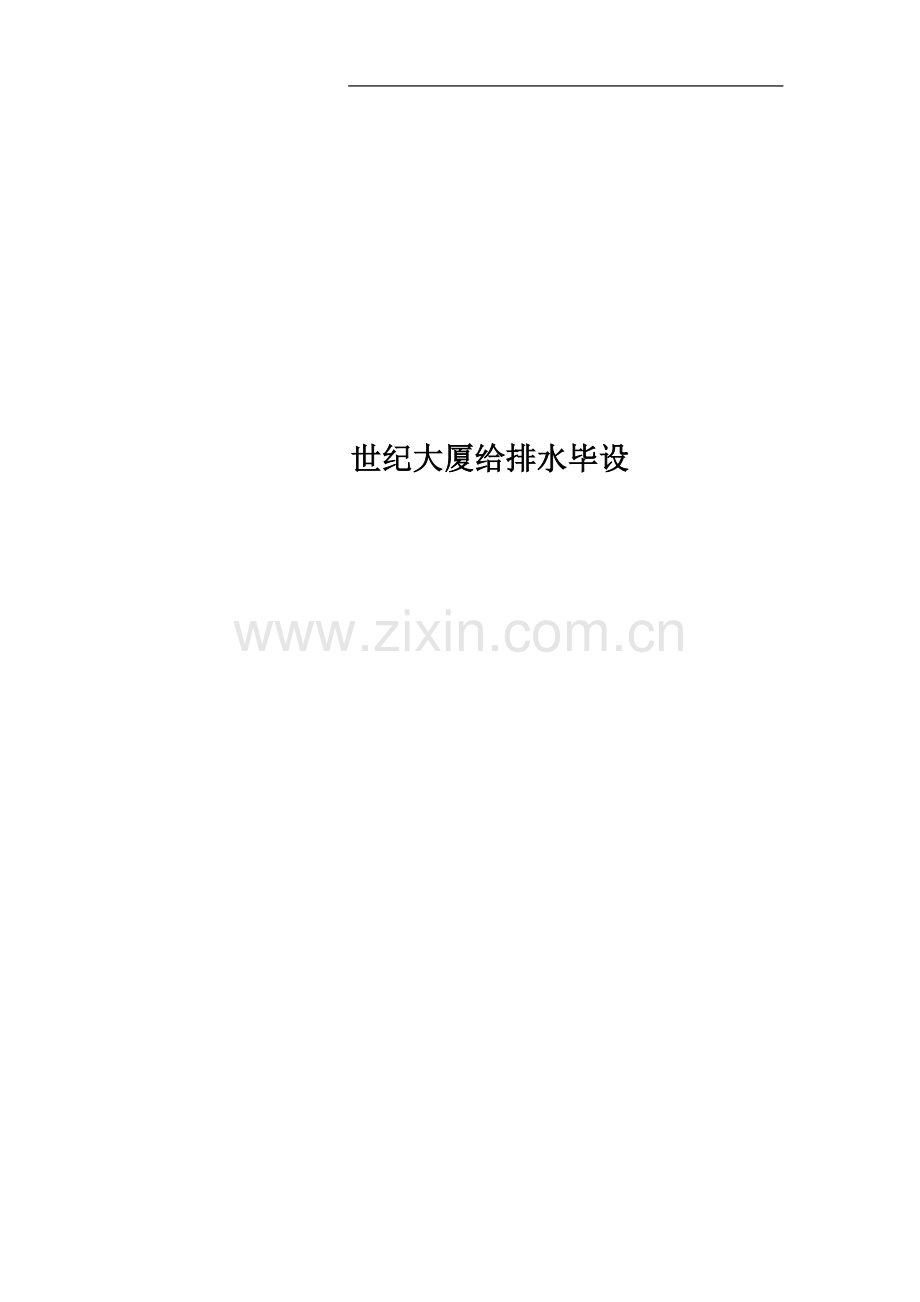

世纪大厦给排水毕设.docx

世纪大厦给排水毕设华东交通大学理工学院毕业设计 华东交通大学理工学院毕业设计（论文）设计课题： 世纪大厦给水排水工程设计 院 系： 土木建筑学院 姓 名： 黄 兴 专 业： 给水排水工程 指导老师： 兰 蔚 日 期： 2013.3 2013.5 目 录 摘 要5第一部分 设计任务书71.1设计工程概况资料72、工程设计内容：73、设计要求：74、设计文件要求：75、设计时间安排86、参考资料：8第二部分 设计说明书9第1章 室内生活给水系统方案设计91.1室内给水系统的组成91.2室内给水系统的分类91.3室内生活给水方案的确定9第2章 室内排水系统的确定112.1室内排水系统的组成112.2室内排水种类112.3室内排水系统选择及确定11第3章 建筑消防系统的方案选择与确定163.1室内消防给水系统163.2 室外消防的给水系统19第4章 自动喷水灭火系统194.1 自动灭火系统的选择21第5章 管材及管件235.1生活给水系统的管材235.2 排水系统的管材245.3消防给水系统管材245.4 配件及阀门24第6章 系统管道的敷设246.1 给水系统的管道敷设246.2 排水管道的敷设256.3 消防给水管道敷设26第三部分 设计计算书29第1章 室内生活给水系统的计算291.1低区给水系统的计算311.2 给水系统中区管道水力计算。341.3 高区给水系统的水力计算361.4建筑给水系统的构筑物计算：38第2章 室内排水系统的计算412.1、排水系统水力计算的相关规定：412.2 排水系统的水力计算422.3 排水系统立管的计算：472.4 排水系统通气管的管径确定：472.5化粪池的设计。47第3章 消火栓系统的计算503.1 相关计算规范：503.2 消火栓系统的水力计算：513.3管网水力计算：543.4 消防水泵的选择573.5 屋顶增压校核：583.6 消火栓系统的减压阀设计与计算。58第4章 自动喷水灭火系统的计算624.1相关设计计算要求：624.2自喷系统的水力计算624.3消防水泵选型69设计心得71谢辞71参考文献：72摘 要 本次设计中的建筑为一幢二十二层同时有商场和办公楼的综合楼，建筑高度79m，商场在一二层，且一二层层高为4.2 m，设备层层高为2.2m 其余楼层层高均为3.6 m。市政给水管网所提供的压力为0.3 Mpa。 本次设计中，对于该建筑楼的给水排水系统包括四个系统设计：生活给水系统设计、排水系统设计、消火栓系统设计和自动喷淋系统的设计。给水系统：水源由市政给水管网供给，建筑生活给水系统分成低区、中区和高区三个区，低区一至六层由市政管网供水，中区七至四层及高区十五层至二十二层由调速变频泵给水方式供水。设计中主要确定系统的给水方案，管道的平面布置及管径的确定。消防系统：消防系统采用消火栓灭火系统和自动喷淋灭火系统相结合的方式，消防贮水池贮备3小时消防栓给水用水量和1小时自动喷淋灭火系统用水量，火灾前10分钟用水由屋顶消防水箱供给。排水系统：本次设计中，由于只有办公楼和商场，所以只会产生生活废水，排水单一，采用单立管排水，采集废水后流入化粪池中。关键词： 给水系统、排水系统、消火栓系统、自动喷淋系统。 AbstractThe design of the building is a building twenty-two layer also has a comprehensive building shopping malls and office buildings, building height 79M, shopping malls in the one or two layer, and the one or two layers high as 4.2 m, device layers high as 2.2m and the rest of the building layers high are 3.6 M. The municipal water supply pipe network provided by the pressure of 0.3 Mpa. In this design, for the four system design includes the water supply and drainage system of the building: the design of water supply system, drainage system, fire hydrant system design and the design of automatic sprinkler system.Water supply system: water from the municipal water supply network supply, building water supply system is divided into a low area, central area and three area, low area one to six layers by the municipal water supply pipe network, central seven to four layer and fifteen layer to the twenty-two layer by high water supply mode of VVVF water supply pump. The main water supply scheme to determine the design of the system, determine the layout and pipe diameter pipelines.Fire system: fire system uses fire hydrant system and automatic sprinkler system combining, fire tank standby 3 hours of fire hydrant water use and 1 hours of automatic sprinkler system water, fire 10 minutes before the water supply from the water tank in the roof.Drainage system: the design, because only the office buildings and shopping malls, so can only produce living waste water drainage, single, single riser drainage, collecting wastewater into the septic tank.第一部分 设计任务书 1.1设计工程概况资料（1）环境条件：世纪大厦（1）位于南昌市中心，交通方便，市区给水排水管道齐全，供水水质符合生活饮水用水标准。该小区水源由城市自来水管网供给，各建筑采用独立加压给水（不允许该建筑水泵直接从自来水管网抽水）。自来水厂常年供水压力为0.3 Mpa（但需考虑到由短时停电的可能）。城市给水管网干管管径为500 mm，管中心离地面1 m。本市区无污水处理厂，室内污水需经化粪池处理后方可排入城市下水道。室外排水管道的直径为900 mm，控制井的井深为3.5 m。室外雨水管道的管径为1200 mm，控制窨井的井深为2.60 m。本市区无城市供热管道，热源需自行解决，室内最冷月平均气温为5。C。（2）建筑物功能：一、二层为商场及办公用房，三及五二十层为办公用房，属综合性建筑。该楼无地下室，但在主楼旁边设有裙楼。（3）建筑部面：一层室内地坪为0. 00 m，室外地坪标高为-0.45 m，商场层高为4.20 m，设备层层高为2.20 m，办公楼层层高为3.60 m。2、工程设计内容：（1）室内生活给水系统扩大初步设计；（2）室内排水系统扩大初步设计（包括雨水排水系统）；（3）室内消火栓给水系统扩大初步设计；（4）设备大样图：包括卫生间、水泵间等。3、设计要求：该楼给水排水工程设计要求：（1）不允许间断供水，并需考虑外网短时停水的应急措施；（2）管道均采用暗装，立管设置于管道井中，横管设置在地下室、管道设备层或吊顶内，管道不得敷设在风道内；（3）给水引入管应设水表井；（4）室外消防管道应布置成环状，室内应设消防水池。4、设计文件要求：（1）设计说明书、计算书： 说明书和计算书要分别编写，要求文字简练，书写整齐；计算书要求列计算表，并附有计算简图。 设计说明书、计算书不少于4万字，其中外文摘要不少于200个词。（2）设计图纸：1）要层平面布置图；2）各系统轴测图（包括生活给水、排水、热水、消防和自喷等系统）；3）大样图（包括：卫生间、水泵间或水加热间等）。折合1号图纸不少于 8张，其中至少有一张采用描图纸手绘。5、设计时间安排本次毕业设计时间为十六周（含毕业实习），具体时间安排如下：第1周：熟悉本专业设计参考资料（设计手册、设计规范），从图书馆 或因特网上查找与本人设计任务有关的设计资料、熟悉设计要求。给水系统、排水系统方案确定。第2周：消火栓方案确定。第34周：毕业实习。第5 8周：进行水力计算。第914周：上机绘图。第1 5周：整理设计书（建议边设计边整理）。第1 6周：设计论文打印及毕业答辩。（一周）6、参考资料：1建筑给水排水设计规范（ G B50015-2003），中国计划出版社2高层民用建筑设计防火规范（GB50045-95），中国计划出版社，20013自动喷水灭火系统设计规范（GB50084-2001），中国计划出版社4给排水制图标准（GBT50106-2001），中国计划出版社，20025建筑设计防火规范（GBJ16-87），中国计划出版社，20016建筑给水排水设计手册 陈耀中等编，中国建筑工业出版社，19957给水排水工程快速设计手册（3） 刘文镔主编，中国计划出版社，19998建筑给水排水工程学 高明远 岳秀萍主编，中国建筑工业出版社，20029给水排水设计手册1、2、10、11中国建筑工业出版社10建筑排水硬聚氯乙烯管道工程技术规程，中国建筑工业出版社，1998 第二部分 设计说明书第1章 室内生活给水系统方案设计 1.1室内给水系统的组成：由水源、引入管、水表节点、给水附件 升压和储水设备、室内消防设备以及给水局部处理设备组成。 1.2室内给水系统的分类:按建筑物的功能分为三大类，室内生活给水系统、生产给水系统以及消防给水系统。在本次设计中，由设计资料可知，该建筑只包含了生活给水系统和消防给水系统。1.3室内生活给水方案的确定相关设计规范，根据给水排水设计规范2009版3.3.3 建筑物内的给水系统宜按下列要求确定：1 应利用室外给水管网的水压直接供水。当室外给水管网的水压和（或）水量不足时，应根据卫生安全、经济节能的原则选用贮水调节和加压供水方案 ；2 给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水、能耗等因素综合确定 ；3 不同使用性质或计费的给水系统，应在引入管后分成各自独立的给水管网。3.3.5 高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：1 各分区最低卫生器具配水点处的静水压不宜大于 0.45 MPa ；2 静水压大于 0.35 MPa 的入户管 ( 或配水横管 ) ，宜设减压或调压设施；3 各分区最不利配水点的水压，应满足用水水压要求。3.3.6 建筑高度不超过 100 m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过 100 m 的建筑，宜采用垂直串联供水方式。1.3.1 给水系统的竖向分区 在本设计中，该楼为一栋22层，高79米的综合商业楼。由设计资料可知，自来水厂的常年供水压力为0.3 Mpa，故该楼的一至六层可由室外管网直接供水给水的给水方式。又因为七至二十二层之间的静水压差为0.92 - 0.32 = 0.6 Mpa 超过规定的0.35 Mpa，所以将七至二十二层分为两个区独立供水。 综合上述，该楼整个分为三个区供水，一至六层为低区，七到十四层为中区，十五到二十二层为高区。1.3.2 给水系统的方案比较及确定 方案一：低区由室外管网直接供水，中高区用调速增压水泵（变频泵）供水。如图1-1所示 方案二:低区由室外管网直接供水，中高区用高位水箱供水，设置减压阀，采用上行下给方式。如图1 - 2所示 图1 - 1 变频供水方式 图1 - 2 设有高位水箱-水泵-水池供水方式方案的比较：方案一优点 缺点1、 取消了以往的高位水箱，避免水质不受到污染2、 总造价低，较经济3、 只在储水池旁设置水泵，不占用很多的建筑物面积4、 独立供水，各分区直接不会干扰。5、 可以控制水泵的流量，自动改变水泵的转速，使水泵经常处于高效状态1、 水泵一次性投资较大2、 有用水安全方面的隐患方案二1、 供水系统的压力稳定，安全可靠2、 增加了建筑的有效使用面积，1、 电能消耗较大2、 当减压消能值时，减压阀容易失灵，造成隐患。3、 屋顶水箱易受污染4、 屋顶水箱有自重，对建筑物本身也是一个隐患。5、 中区用水易受到高区影响。 综上所述，在本设计中，建筑属于高层建筑，高79米的综合性商业楼，且每层只有两个卫生间，卫生器具较少，高位水箱的供水方式不合适于该建筑，故本次设计中采用方案一 。1.3.3 加压设备 本设计采用变频水泵的供水方式，所以水泵选择四台，两用两备。采用25GDL2 12 7型立式多级管道（Q = 2 m3/h, H =84 m），其配套电机功率为2.2 KW。第2章 室内排水系统的确定2.1室内排水系统的组成：由卫生器具、排水管系统、通气管系统、清通设备、抽升设备以及污水局部处理设2.2室内排水种类：按建筑物的内部排水的性质可分为生活污水、生活废水、工业废水、生产废水、污水、特殊排水以及屋面雨水。2.3室内排水系统选择及确定2.3.1根据给水排水设计规范 2009版4.3.3 建筑物内排水管道布置应符合下列要求： 1、 自卫生器具至排出管的距离应最短 ， 管道转弯应最少； 2 、排水立管宜靠近排水量最大的排水点； 3 、排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房 内, 以及食品和贵重商品仓库、通风小室、电气机房和电梯机房内；4、 排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道；当排水管道必须穿过沉降缝、伸缩缝和变形缝时，应采取相应技术措施；5 、排水埋地管道，不得布置在可能受重物压坏处或穿越生产设备基础；6 、排水管道 不得穿越住宅客厅、餐厅，并不宜靠近与卧室相邻的内墙；7 、排水管道不宜穿越橱窗、壁柜；8 、塑料排水立管应避免布置在易受机械撞击处 ； 当 不能避免时 ， 应采取保护措施；9 、塑料排水管应避免布置在热源附近 ；当不能避免 ，并导致管道表面受热温度大于 60 时 ，应采取隔热措施。塑料排水立管与家用灶具边净距不得小于 0.4m；10、 当 排水管道外表面可能结露 时 ，应根据建筑物性质和使用要求 ， 采取防结露措施。4.3.4 排水管道不得穿越生活饮用水池部位的上方 。4.3.5 室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上 面。4.3.6 排水横管不得布置在食堂、饮食业厨房的主副食操作、烹调和备餐的上方。 当受条件限制不能避免时，应采取防护措施4.3.9 室内管道的连接应符合下列规定： 1 卫生器具排水管与排水横支管垂直连接 ，宜采用90 斜三通 2 排水管道的横管与立管连接 ，宜采用 45斜三通或 45斜四通和顺 水三通或顺水四通； 3 排水立管与排出管端部的连接 ， 宜采用两个 45 弯头、弯曲半径不 小于 4倍管径的 90 弯头或 90 变径弯头 ； 4 排水立管应避免在轴线偏置 ； 当受条件限制时 ， 宜用乙字管或两个 45弯头连接； 5 当 排水 支管、排水立管接入横干管时，应在横干管 管顶或其 两侧 45。范围内 采用 45 斜三通 接入 4.3.10 塑料排水管道应根据其管道的伸缩量设置伸缩节 ， 伸缩节宜设置在汇 合配件处。排水横管应设置专用伸缩节。 注：1当 排水管道采用橡胶密封配件时，可不设伸缩节 ； 2 室内、外埋地管道可不设伸缩节。4.3.12 靠近排水立管底部的排水支管连接，应符合下列要求 ： 1 排水立管最低排水横支管与立管连接处距排水立管管底垂直距离不得 小于表4.3.12 的规定 表 4.3.12 最低横支管与立管连接处至立管管底的最小垂直距离立管连接卫生器具的层数 垂直距离（m） 仅设伸顶通气管设通气立管4 0.45按配件最小安装尺寸确定 5 6 0.75 7 12 1.20 13 19 3.000.75 20 3.001.20注： 单根排水， 立管的排出管宜与排水立管相同管径。 2 排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水 平距离不得小于 1.5m ； 3 横支管接入横干管竖直转向管段时，连接点应距转向处以下不得小于 0.6m ； 4 下列情况下底层 排水支管应单独排至室外检查井或采取有效的防反 压措施： 1 ） 当靠近排水立管底部的排水支管的连接不能满足本条 第 1 、 2 款的要求时； 2 ） 在距排水立管底部 1.5m 距离之内的排出管、排水横管有 90 水 平转弯管段时4.3.17 废水中可能夹带纤维或有大块物体时 ， 应在排水管道连接处设置格栅或带网筐地漏。2.3.2 室内排水系统的确定 在本设计中，该建筑为二十二层的商业综合楼，不有厨房，每层只有两个卫生间，排水较为单一，故本次设计计划采用合流制排水。污水经过横支管流入排水立管当中，再流入化粪池。2.3.2.1 排水方式的确定： 根据本次设计材料，初步拟定两个方案进行比较。 方案一：采用双立管排水系统，设置专用通气管。如图1 - 3示 方案二：采用苏维托单立管排水系统，包括两个配件混合器和跑气器。 如图1 - 4示 图1 - 3 双立管排水示意图 图1 - 4 苏维托单立管排水示意图方案比较: 方案 一 优点 缺点1、 效果好，安全可靠2、 与大气相通，便于排气 造价高方案二1、减少立管内的压力波动，降低正负压绝对值，保证排水系统工况良好2、节约管材，造价低3、面积少，维护方便构造繁琐，安装难度大 ，系统配件大 综述所述，由于本次设计中该建筑属于商业办公楼，卫生间里没有更多的地方设置排水管，且考虑成本问题，故本次设计中采用单立管排水方式。第3章 建筑消防系统的方案选择与确定根据相关规范：7.1.1 高层建筑必须设置室内、室外消火栓给水系统。7.1.3 室内消防给水应采用高压或临时高压给水系统。当室内消防用水量达到最大时，其水压应满足室内最不利点灭火设施的要求。7.4.1 室内消防给水系统应与生活、生产给水系统分开独立设置。室内消防给水管道应布置成环状。室内消防给水环状管网的进水管和区域高压或临时高压给水系统的引入管不应少于两根，当其中一根发生故障时，其余的进水管或引入管应能保证消防用水量和水压的要求。7.4.2 消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。每根消防竖管的直径应按通过的流量经计算确定，但不应小于100 mm。十八层及十八层以下，每层不超过8户、建筑面积不超过650 m2的塔式住宅，当设两根消防竖管有困难时，可设一根竖管，但必须采用双阀双出口型消火栓。8.2.1 下列建筑或场所应设置室内消火栓系统：1 建筑占地面积大于300m2的厂房和仓库；2 体积大于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、住院建筑、门诊建筑和图书馆建筑等；3 特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等，超过1200个座位的礼堂、体育馆等；4 建筑高度大于24 m或体积大于10000 m3的办公建筑、教学建筑和除住宅建筑外的其他居住建筑等其他民用建筑；5 建筑高度大于24 m的住宅建筑；建筑高度不大于27 m的住宅建筑当设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓；6 其他高层民用建筑。注：1）耐火等级为一、二级且可燃物较少的单层或多层丁、戊类厂房（仓库），耐火等级为三、四级且 建筑体积不大于3000 m3的丁类厂房和建筑体积不大于5000 m3的戊类厂房（仓库），粮食仓库、金库可不设置室内消火栓。2）存有与水接触能引起燃烧爆炸的物品的建筑物和室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000 m3的其他建筑可不设置室内消火栓。9.1.2 室外消防给水当采用高压或临时高压给水系统时，管道的供水压力应能保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m当采用低压给水系统时，室外消火栓栓口处的水压从室外设计地面算起不应小于0.1MPa3.1室内消防给水系统 不论何种形式的高层民用建筑，也不论何种情况（除不能用水扑救的建筑部位外）都必须按规定设置室内、外消火栓给水系统，在此基础上，还应按建筑类别和使用功能，再设置其他的的灭火系统（如自喷），增加灭火的可靠性和安全性3.1.1 室内消防给水的分区：高层建筑室内消火栓给水系统的形式见下表 按管网的服务范围分独立的室内的消防给水 系统区域集中的室内消防给水系统 指每幢高层建筑含有自建并且自用消防储水池的室内消防给水系统。这种系统安全性高，但从城镇整体来看，有多少幢建筑就有多少消防储水池，分散建设和分散管理，投资费用和管理费用较大，虽然潜力大，却无法统一分配和相互支援。指数幢活数十幢高层建筑共同有一个消防储水池和一个泵房的消防给水系统。这种系统便于管理并且可以节省投资。按建筑高度分不分区室内消火栓给水系统分区供水的室内消火栓给水系统当建筑物高度小于50米或者最低消火栓处的静水压力不超过1.0 Mpa时，整个建筑物组成一个消防给水系统，此时可采用不分区给水系统。当建筑物高度大于50米或者最低消火栓处的静水压力超过1.0 Mpa时，采用分区给水系统。 综上所述，本设计中层高79米，且最低处消火栓静水压力没有超过1.0Mpa，故此次设计将采用不分区供水的室内消火栓给水系统。 根据相关规范，室内的消防给水应与生活给水、生产给水分开设置，而且在高层建筑中消防给水管道应布置成环状，设置两根引入管。3.1.2室内消防给水的供水方式的确定初步拟定两个方案：方案一：采用不分区的消火栓给水系统。见图1 - 5方案二：采用减压阀并联供水方式。如图1 - 6 图1 - 5 不分区供水方式 图1 - 6 减压阀并联供水方式方案的比较： 优点 缺点不分区供水方式1、 系统简单，便于维修。供水安全性较高2、 能使水泵保持较好的效率3、 节能1、 扬程太高2、 对管材要求较高减压阀供水方式1、 占地面积少2、 便于维修，投资少1、 不是独立分区供水，低区易受高区的用水影响2、 耗能较大经过两个方案的比较，再结合本设计资料，计划采用分区并联供水方式（方案一）3.2 室外消防的给水系统 室外消防给水系统的分类：分为低压消防给水系统、高压消防给水系统和临时高压消防给水系统 室外消防给水系统的组成：闸阀和栓体组成室外消防给水系统的形式：分为地上式和地下式 结合本次设计资料，将采用地上式室外消防给水系统，从不同的方向接入市政管网。示意图如下：第4章 自动喷水灭火系统根据相关规范：设置场所火灾危险等级302 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。举例见本规范附录A。表 A 设置场所火灾危险等级举例 火灾危险等级 设置场所举例 轻危险级 建筑高度为 24m 及以下的旅馆、办公楼，仅在走道设置闭式系统的建筑等 中危险级 级 1) 高层民用建筑：旅馆、办公楼、综合楼、邮政楼、金融电信楼、指挥调度楼、广播电视楼（塔）等 2) 公共建筑（含单多高层）：医院、疗养院、图书馆（书库除外）、档案馆、展览馆（厅）、影剧院、音乐厅和礼堂（舞台除外）及其他娱乐场所；火车站和飞机场及码头的建筑；总建筑面积小于 5000m 2 的商场、总建筑面积小于 1000m 2 的地下商场等 3) 文化遗产建筑：木结构古建筑、国家文物保护单位等 4) 工业建筑：食品、家用电器、玻璃制品等工厂的备料与生产车间等；冷藏库、钢屋架等建筑构件 级 1) 民用建筑：书库、舞台（葡萄架除外）、汽车停车场、总建筑面积 5000m 2 及以上的商场，总建筑面积 1000m 2 及以上的地下商场、净空高度不超过 8m 、物品高度不超过 3.5m 的自选商场等 2) 工业建筑：棉毛麻丝及化纤的纺织、织物及制品、木材木器及胶合板、谷物加工、烟草及制品、饮用酒（啤酒除外）、皮革及制品、造纸及纸制品、制药等工厂的备料与生产车间 严重危险级 级 印刷厂、酒精制品、可燃液体制品等工厂的备料与车间、净空高度不超过 8m 、物品高度超过 3.5m 的自选商场等 级 易燃液体喷雾操作区域、固体易燃物品、可燃的气溶胶制品、溶剂清洗、喷涂油漆、沥青制品等工厂的备料及生产车间、摄影棚、舞台葡萄架下部 仓库危险级 级 食品、烟酒；木箱包装的不燃难燃物品等 级 木材、纸、皮革、谷物及制品、棉毛麻丝化纤及制品、家用电器、电缆、 B 组塑料与橡胶及其制品、钢塑混合材料制品、各种塑料瓶盒包装的不燃物品及各类物品混杂储存的仓库等 级 A 组塑料与橡胶及其制品；沥青制品等 注：表中的 A 级、 B 级塑料橡胶的举例见本规范附录 B 。 414 自动喷水灭火系统的设计原则应符合下列规定：（1） 闭式喷头或启动系统的火灾探测器，应能有效探测初期火灾；（2）湿式系统、干式系统应在开放一只喷头后自动启动，预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动；（3）作用面积内开放的喷头，应在规定时间内按设计选定的强度持续喷水；（4） 喷头洒水时，应均匀分布，且不应受阻挡。621 自动喷水灭火系统应设报警阀组。保护室内钢屋架等建筑构件的闭式系统，应设独立的报警阀组。水幕系统应设独立的报警阀组或感温雨淋阀。622 串联接入湿式系统配水干管的其他自动喷水灭火系统，应分别设置独立的报警阀组，其控制的喷头数计入湿式阀组控制的喷头总数。628 水力警铃的工作压力不应小于0.05MPa，并应符合下列规定：1 应设在有人值班的地点附近；2 与报警阀连接的管道，其管径应为20mm，总长不宜大于20m。10.1.1系统用水应无污染、无腐蚀、无悬浮物。可由市政或企业的生产、消防给水管道供给，也可由消防水池或天然水源供给，并应确保持续喷水时间内的用水量。10.1.2与生活用水合用的消防水箱和消防水池，其储水的水质，应符合饮用水标准。10.1.3严寒与寒冷地区，对系统中遭受冰冻影响的部分，应采取防冻措施。10.1.4当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前宜设环状供水管道。10.2.1系统应设独立的供水泵，并应按一运一备或二运一备比例设置备用泵。10.3.1采用临时高压给水系统的自动喷水灭火系统，应设高位消防水箱，其储水量应符合现行有关国家标准的规定。消防水箱的供水，应满足系统最不利点处喷头的最低工作压力和喷水强度。10.3.2建筑高度不超过24m、并按轻危险级或中危险级场所设置湿式系统、干式系统或预作用系统时，如设置高位消防水箱确有困难，应采用5 L/s流量的气压给水设备供给10 min初期用水量。4.1 自动灭火系统的选择 动灭火系统的分类：目前我国主要的自动喷水灭火系统主要有三种;湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统。 由于本设计是综合性商业楼，所有楼层均需布置自动喷水系统。 根据附录A所示，本建筑属于危险等级为一级的建筑物且层高不超过100米。且由于该建筑室内温度最冷月的平均温度为5摄氏度，故本次设计采用湿式喷水灭火系统 4.1.1 自喷系统的竖向分区 由于本设计中，层高为79 m ，超过50米。所以需对该建筑进行分区。拟定第一层至十一层为低区，十二层至二十二层为高区。因此，在本设计中，该建筑需设置两个报警阀组，高区报警阀组和低区报警阀组。： 由以上所述，初步拟定两台水泵并联的自喷给水方式 该方式的优点1、 管道布置简单，耗材少2、 水泵经常处于高效运行，节能3、 屋顶不设水箱，占地面积少 图1-7 两台水泵并联的自喷给水方式第5章 管材及管件5.1生活给水系统的管材建筑给水系统管道材料选用的原则 1）管材和管件必须符合现行产品标准；对新型管材、管件必须经政府主管部门组织专家评估或鉴定通过企业的要求。并经为什么防疫部门测定管材、管件、接口材料和管内壁的防腐材料等，符合现行生活饮用水输配水设备及防护材料的安全性评价标准。管道和管件的工作压力不得大于产品标准中允许工作压力。 2）给水管道应选用耐腐蚀和安装连接方便可靠的管材，一般可采用塑料给水管、塑料盒金属复合而成的复合管，薄壁铜管，薄壁不锈钢管及经过可靠防腐处理的钢管 3）埋地给水管道采用的管材，应具有耐腐蚀性，管内壁要耐输配水的腐蚀，管外壁要耐地下水及土壤的腐蚀，同时应具有能承受地面相应荷载的能力。一般采用塑料给水管、球墨铸铁管、有衬里的铸铁给水管及内外防腐处理的钢管所以，本次设计中，室内给水管道（引入管，室外给水管道，水池进水管道采用PP-X管。用法兰连接。室内用水管道用PP-R管道。5.2 排水系统的管材 排水管材采用PVC-U管。该管材和管件在强度、抗老化、耐火性能等方面完全能满足本次设计的需要5.3消防给水系统管材 消防给水管道包括消火栓给水系统管道和自喷系统管道。在本次设计中，因消火栓给水系统和自喷系统均进行了分区供水，所以其工作压力小于1.0 Mpa且各分区中的静水压力也小于1.0 Mpa，故消防给水系统的管道选用内外热镀锌普通焊接钢管。5.4 配件及阀门 本次设计中，所有的阀门采用闸阀。管径55 mm以下的用丝扣连接，管径65 mm以上的为法兰连接。第6章 系统管道的敷设6.1 给水系统的管道敷设根据规范：3.5.1 小区的室外给水管网，宜布置成环状网，或与城镇给水管连接成环状网。环状给水管网与城镇给水管的连接管不宜少于两条。3.5.3 室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下0.15 m，行车道下的管线覆土深度不宜小于0.7 0m。3.5.6 室内生活给水管道宜布置成枝状管网，单向供水。3.5.7 室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备、配电柜上方通过。室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。3.5. 10 给水管道不得敷设在烟道、风道、电梯井内、排水沟内。给水管道不宜穿越橱窗、壁柜。给水管道不得穿过人便槽和小便槽，且立管离大、小便槽端部不得小于0. 5m. 3.5. 11 给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和
