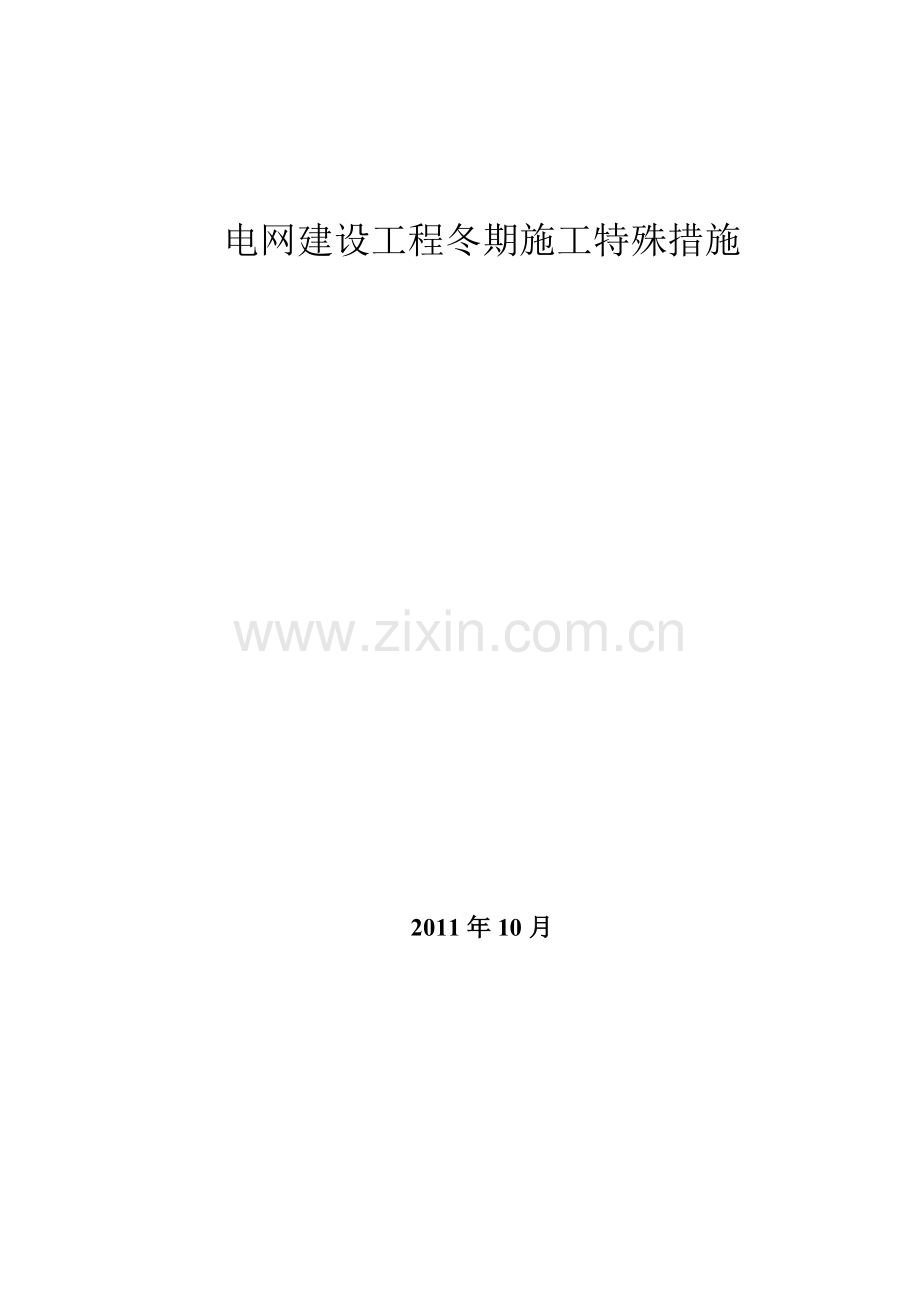

电网建设工程冬期施工特殊措施

2011年10月

目 录
1概述 1
2冬期施工主要执行标准 1
3冬期施工阶段划分 1
4本措施包含冬期施工项目 1
5 适用范围 1
6 施工流程图 2
7 冬期施工采取的防冻保护措施 3
8 冬期施工安全措施 7
附件1表7.2： 9
附件1表7.3： 10
附件2表7.4： 11
附件3表7.5： 12
附件3表7.6： 13
附件4表7.7： 14
附件5表7.8： 15
附件5表7.9： 16
附件6表7.10： 17
附件7表7.11： 18
附件8表7.12： 19
附件9表7.13： 20
9变电站基础混凝土及电缆沟道经济指标分析 21

1概述
本措施方案依据以往变电站冬期施工的经验进行编制，作为“经济分析”的编制依据。
2冬期施工主要执行标准
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《砌体工程施工质量验收规范》 GB50203-2002
《混凝土结构工程施工质量验收规范》 GB50204-2002
《钢筋焊接及验收规程》 JGJ18
《混凝土防冻剂》 JC475
《建筑工程冬期施工规程》 JGJ104-97
3冬期施工阶段划分
3.1 室外平均气温连续5天低于5℃时进入冬施阶段。
3.2 第一阶段：室外大气最低温度在-5℃～-15℃时。
3.3第二阶段：室外大气最低温度在-15℃～-25℃时。
3.4 第三阶段：室外大气最低温度在-25℃～-35℃时。
3.5 第四阶段：室外大气最低温度在-35℃以下时。
3.6 初春连续7天不出现负温时转为正常施工。
4本措施包含冬期施工项目
4.1 条形基础
4.2 独立基础
4.3筏型、箱型基础
4.4 主设备基础
4.5 沟道
4.6 人工挖孔预制桩
4.7 地基处理
5 适用范围

本措施施工温度按15℃考虑，养护温度按20℃考虑。
养护方法为暖棚法，按混凝土临界强度考虑，材料加热采用锅炉蒸汽加热。

6 施工流程图

7 冬期施工采取的防冻保护措施
7.1 基坑开挖
7.1.1冻土的挖掘根据土层厚度可采用人工、机械和爆破方法。
7.1.2人工挖掘冻土可采用锤击铁楔子劈冻土的方法分层进行挖掘。楔子的长度视冻土层厚度确定,宜为30～60cm。
7.1.3 机械挖掘冻土可根据冻土层厚度选用推土机松动、挖掘机开挖或重锤冲击破碎冻土等方法。其设备可按表7.1选用。
表7.1 冻土挖掘设备选择表
冻土厚度（cm）
选 择 机 械
<50
50～100
100～150
铲运机、推土机、挖掘机
大马力推土机、松土机、挖掘机
重锤
7.1.4 冬期开挖冻土时，应采取防止引起相邻建筑物或其他设施受冻的保温防冻措施。
7.1.5当基槽（坑）挖完不能及时进行下道工序施工时，开挖完的基槽（坑）应采取防止基槽（坑）底部受冻的措施。其采用保温方式随温度变化而改变，可按图7-1选用。

第一阶段使用 第二阶段使用 第三、四阶段使用

①-防寒棉毡 ②-彩条布 ③-热源 ④-骨架外罩彩条布 ⑤-骨架外罩防寒棉毡

图7-1 基槽（坑）开挖保温棚搭设图

7.1.6 基槽（坑）开挖保温设施配备可按表7.2选用（附件1）。
7.1.7 电缆沟开挖土方时，采用20m为一个施工段。所采用保温方式参照图7-1执行。保温设施配备可按表7.3选用（附件1）。
图7-2 第一阶段使用保温方式示意
7.2 钢筋焊接加工
7.2.1 钢筋负温焊接，可采用闪光对焊、电弧焊及气压焊等焊接方法，并采取防风雪措施。当环境温度低于-20℃时，采取保温措施进行焊
接。其采用保温方式随温度变化而改变，可按图7-3选用。搭设方式采用移动式，规格采用4.0m宽，6.0m长，2.5m高。
5
3

5
2
1
1
2

7
4

6

第一阶段使用 第二、三、四阶段使用
48mm钢管骨架 48mm钢管横梁间距1000mm 满铺25mm厚木板
骨架外罩彩条布 骨架外罩防寒棉毡 热 源 棉毡外罩彩条布
图7-3 钢筋焊接棚搭设图

7.2.2 钢筋焊接棚设施配备可按表7.4选用（附件2）
7.3 混凝土浇筑
7.3.1 原材料加热
（1）混凝土原材料加热应优先采用加热水的方法,当加热水仍不能满足要求时,再对骨料进行加热。当水、骨料达到规定温度仍不能满足热工计算要求时，可提高水温到100℃，但水泥不得与80℃以上的水直接接触。
图7-4 骨料加热
（2）水加热宜采用蒸汽加热，加热水使用的水箱或水池应予保温，起容积应能使水达到规定的使用温度要求。

图7-5 锅炉、搅拌机保温棚搭设
（3）加热用锅炉应单独单设保温棚（见图7-5），规格采用4.0m宽，5.0m长，3.5m高。对骨料进行加热时，骨料上部应进行覆盖或搭设保温棚（见图7-4）。搅拌设备应根据温度情况搭设保温棚进行保温（见图7-5、7-6），规格采用11m宽，15m长，4m高。

第一阶段使用 第二、三、四阶段使用
48mm钢管骨架 48mm钢管横梁间距1000mm 顶棚防火石棉板 骨架外罩防寒棉毡 棉毡外罩彩条布 覆盖骨料棉毡 橡胶蒸汽管 钢质分支管（埋于骨料内，间距2m）

图7-6 原材料加热示意图
1
2
3
4
5
6
7
7
8
1
2
3
4
5
6
7
7
8
1
2
3

（4）锅炉保温棚设施配备可按表7.5选用（附件3）。
（5）搅拌机保温棚设施配备可按表7.6选用（附件3）。
（6）原材料加热设施配备可按表7.7选用（附件4）。
7.3.2混凝土养生
图7-7 蓄热法养护
（1）当室外最低温度不低于-15℃时，地面以下的工程，应优先采用蓄热法养护（见图7-7）。对结构易受冻的部位，应采取加强保温措施，在采用蓄热法不能满足要求时，可选用综合蓄热法养护。
（2）当室外最低温度低于-15℃时，地面以下的工程，应优先采用暖棚法配合蒸汽进行混凝土养护（见图7-8）。
（3）混凝土养护设施配备可按表7.8选用（附件5）。
7.4 基础回填
图7-8 暖棚法养护
7.4.1第一阶段基础回填时，可按相应规程进行正常回填施工。
7.4.2 第二、三、四阶段需搭设暖棚对回填土进行适当保温（见图7-9），使回填土达到以下要求：
（1）对于大面积回填土和有路面的路基及其人行道范围内的平整场地填方，可采用含有冻土块的土回填，但冻土块的粒径不得大于15cm，其含量（按体积计）不得超过30%。铺填时冻土块应分散开，并应逐层夯实。
（2）室外的基槽（坑）或管沟可采用含有冻土块的土回填。但冻土块粒径不得大于15cm，含量不得超过15%，且应均匀分布，但管沟底以上50cm范围内不得用含有冻土块的土回
填。
（3）室内的基槽（坑）或管沟不得采用含有冻土块的土回填。
（4）室内地面垫层下回填的土方，填料中不得含有冻土块。填方完成后至地面施工前，应采取防冻措施。
图7-9 暖棚法养护及冻土回填
7.4.3回填土暖棚规格采用20m宽，20m长，3m高，设施配备可按表7.10选用（附件6）。
7.5 发电机房保温
当施工现场无外接电源，需现场自发电时，应对现场发电区域进行围护，当室外气温达到第二阶段后，需采用保温措施，围护方式首选彩钢板房或棉布帐篷（见图7-10），其规格采用6m宽，6m长，2.5m高，设施配备可按表7.11选用（附件7）。

图7-10 发电机房保温

7.6 预制桩制作保温棚
7.6.1当设计有预制桩施工要求时，应搭设预制桩制作、养生保温棚（见图7-11），规格采用20m宽，80m长，2m高，棚内热源布置应满足施工要求（见图7-12）。其设施配备可按表7.13选用（附件8）。

图7-11 预制桩制作、养生棚

第一阶段使用热源8组
第二阶段使用热源12组
第三阶段使用热源18组
第四阶段使用热源27组
图7-12 保温棚热源布置示意图

7.7机械设备保温
7.7.1第一阶段施工机械设备可采用室外、适当维护，以保证正常使用。
7.7.2第二、三、四阶段施工机械设备停放需搭设暖棚进行适当保温（见图7-13），车辆轮胎需加设防滑链（见图7-14）。其设施配备可按表7.13选用（附件9）。

图7-14 车辆防滑措施
图7-13 设备保温

8 冬期施工安全措施
8.1施工前必须对全体职工进行技术安全教育。
8.2特殊工种须经有关部门专业培训，考核发证后方可上岗。
8.3现场内的各种材料、模板、乙炔气瓶、氧气瓶等存放场地都必须符合安全要求。
8.4加强冬季劳动保护工作。冬期要做好防滑、防冻工作。霜雪后要及时清扫。
8.5冬期施工方案中，现场电气线路及设备由电工负责安装、维护和管理用电设备。
8.6施工现场严禁使用裸线。
8.7冬施中搭设的架子、外用梯、电线杆等，应定期进行一次普查，防止地基融沉倾斜倒塌。
8.8施工现场必须按要求做好防冻保温及防火工作，注意天气预报，防火设备应齐全，随时备用。防火器材配备见表8-1。

表8-1 防火器材配备见表
类别
单位
温度区间
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
材料
灭火器
台
20
25
30
30
防火2#工具
把
10
15
15
20
防火砂箱
个
12
12
16
16
防火锹
把
24
24
32
32
防火工具架
套
6
6
8
8
人工
管理人员
工日
12
14
16
18

8.9人工挖预制桩孔安全措施
8.9.1在预制桩就位的孔洞周围，用红白相间钢管、卡扣搭设硬防护围栏。
8.9.2人工掏挖桩在施工前，在孔洞周围0.3m外用红砖砌筑300mm高的挡墙，防止物体跌落坑内伤人。
8.9.3人员在下坑之前一定事先用有害气体感应仪对孔洞内进行测量，如发现缺氧或存在有害气体，用鼓风机对孔洞内输送新鲜空气。
8.9.4 为了便于施工，并不产生有害气体，孔内作业人员必须使用矿灯。
8.9.5 作业人员上下孔洞必须使用钢结构的爬梯。
8.9.6孔洞在无人作业时必须使用黄黑条厚度100mm的钢板盖好。
8.9.7为了防止冻伤事故的发生，每个施工人员必须配发皮衣、皮裤、各一件，皮手套、翻毛皮靴各一双。

2011年10月

附件1表7.2： 基础基槽（坑）开挖保温及养护棚设施配备表
工作内容：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩
单位：座

定额编号
DT1-1
DT1-2
DT1-3
DT1-4
DT1-5
DT1-6
DT1-7
DT1-8
DT1-9
DT1-10
DT1-11
DT1-12
项目
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
基价
1208.7
1592.0
2751.0
2583.0
3547.0
5855.2
3001.3
4221.7
6680.7
3393.0
4824.0
7304.1
其中
人工费
29.25
35.1
84.24
29.25
35.1
84.24
32.175
38.61
92.664
32.175
38.61
92.664
材料费
1163.1
1540.7
2650.5
2537.5
3495.6
5754.7
2951.2
4165.2
6570.1
3172.3
4596.9
7022.9
机械费
16.27
16.27
16.27
16.27
16.27
16.27
17.90
17.90
17.90
188.51
188.51
188.51
名 称
单位
数 量
人工
综合工日
工日
1.125
1.35
3.24
1.125
1.35
3.24
1.2375
1.485
3.564
1.238
1.485
3.564
材

料
钢管脚手架 包括扣件
kg
8.396
10.626
25.580
8.396
10.626
25.580
9.235
11.688
28.138
9.235
11.688
28.138
钢脚手板50mm*250mm*4000mm
块
0.2816
0.3564
0.858
0.2816
0.3564
0.858
0.30976
0.39204
0.9438
0.310
0.392
0.944
镀锌铁丝8号
kg
14.3424
18.1521
43.6995
14.3424
18.1521
43.6995
15.78
19.97
48.07
15.78
19.97
48.07
板材红白松 二等
m3

防火石棉板
m2

木方
m3

彩条布
m2
81
100
143

塑料布
m2

棉毡
m2
36
49
80
81
100
143
89.10
110.00
157.30
89.10
110.00
157.30
机制炭
kg

60
90
150
66.00
99.00
165.00
72.6
108.9
181.5
散热管道
m

煤
kg

养生炉
个

2
4
8
3
6
10
4
8
12
棉帐篷
m2

机械
锅炉蒸汽量0.5t/h
台班

载重汽车6t
台班
0.0625
0.0625
0.0625
0.0625
0.0625
0.0625
0.0688
0.0688
0.0688
0.0688
0.0688
0.0688
机动翻斗车1t
台班

1.875
1.875
1.875
备注：本表工程量区间的可以采用插入法计算，基本周转日期为30天/次，超过30天乘以1.5系数计取，超过60天乘以1.6系数，超过90天乘以系数1.7,90天以上乘以2.0系数。
附件2表7.4： 钢筋制作及焊接保温棚设施配备表
项目：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩、沟道
定额编号
DT2-1
DT2-2
DT2-3
DT2-4
项目
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
座
座
座
座
基价
404.5
1059.1
1060.7
1060.7
其中
人工费
39
39
39
39
材料费
349.3
1003.8
1003.8
1003.8
机械费
16.27
16.27
17.90
17.90
名 称
单位
数 量
人工
综合工日
工日
1.5
1.5
1.5
1.5
材

料
钢管脚手架 包括扣件
kg
3.148
3.148
3.148
3.148
钢脚手板
块

镀锌铁丝8号
kg
5.38
5.38
5.38
5.38
板材红白松 二等
m3
0.048
0.048
0.048
0.048
防火石棉板
m2

木方
m3

彩条布
m2
24
48
48
48
塑料布
m2

棉毡
m2

24
24
24
散热管道
m

9.5
9.5
9.5
煤
kg

（30）
（45）
（90）
养生炉
个

橡胶蒸汽管
m

钢制分支管
m

棕绳
m
40
40
40
40
锚钎
根
4
4
4
4
棉帐篷
m2

机
械
锅炉蒸汽量0.5t/h
台班

载重汽车6t
台班
0.0625
0.0625
0.0688
0.0688
机动翻斗车1t
台班

备注：本措施标有“（）”者，为未计价材料，“（）”内为一个工日消耗量，如材料不同时，可替换，消耗量按实际计取。具体发生时，按当地市场价格计取。
附件3表7.5： 锅炉保温棚设施配备表
项目：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩、沟道
定额编号
DT3-1
DT3-2
项目
-5℃～-15℃
-15℃以下
座
座
基价
1378.0
1860.1
其中
人工费
65
65
材料费
1280.5
1762.6
机械费
32.55
32.55
名 称
单位
数 量
人工
综合工日
工日
2.5
2.5
材

料
钢管脚手架 包括扣件
kg
2.624
2.624
钢脚手板50mm*250mm*4000mm
块

镀锌铁丝8号
kg
4.48
4.48
板材红白松 二等
m3

防火石棉板
m2
20
20
木方
m3

彩条布
m2
20
40
塑料布
m2

棉毡
m2

20
橡胶蒸汽管
m
（200）
（200）
钢制分支管
m

棕绳
m
36
36
锚钎
根
4
4
棉帐篷
m2

机

械
锅炉蒸汽量0.5t/h
台班

载重汽车6t
台班
0.125
0.125
机动翻斗车1t
台班

备注：本措施标有“（）”者，为未计价材料，-5℃～-15℃时“（）”内为15天综合消耗量为10%，-15℃以下“（）”内为15天综合消耗量为30%，如材料不同时，可替换，消耗量按实际计取。具体发生时，按当地市场价格计取。易损周期考虑为60天，超过60天乘以系数1.2，超过120天以上统一按*1.5系数考虑。

附件3表7.6： 搅拌机保温棚设施配备表
项目：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩、沟道
定额编号
DT4-1
DT4-2
项目
-5℃～-15℃
-15℃以下
座
座
基价
4238.1
8215.4
其中
人工费
130
130
材料费
4075.6
8052.9
机械费
32.55
32.55
名 称
单位
数 量
人工
综合工日
工日
5
5
材

料
钢管脚手架 包括扣件
kg
31.535
31.535
钢脚手板50mm*250mm*4000mm
块

镀锌铁丝8号
kg
6.64
6.64
板材红白松 二等
m3
3.3
3.3
防火石棉板
m2

木方
m3

彩条布
m2
165
330
塑料布
m2

棉毡
m2

165
机制炭
kg

散热管道
m

煤
kg

养生炉
个

橡胶蒸汽管
m

钢制分支管
m

棕绳
m
104
104
锚钎
根
4
4
棉帐篷
m2

机械
锅炉蒸汽量0.5t/h
台班

载重汽车6t
台班
0.125
0.125
机动翻斗车1t
台班

备注：基本周转日期为60天/次，超过60天乘以1.2系数计取，超过120天以上*1.5。

附件4表7.7： 原材料加热（砂、碎石、水）设施配备表
项目：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩、沟道
定额编号
DT5-1
DT5-2
DT5-3
DT5-4
DT5-5
DT5-6
DT5-7
DT5-8
DT5-9
DT5-10
DT5-11
DT5-12
项目
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
V≤30m3
30＜V≤60m3
60＜V≤90m3
V≤30m3
30＜V≤60m3
60＜V≤90m3
V≤30m3
30＜V≤60m3
60＜V≤90m3
V≤30m3
30＜V≤60m3
60＜V≤90m3
基价
969.6
1258.6
1685.6
1454.4
1887.9
2528.4
1939.2
2517.2
3371.2
2908.9
3775.9
5056.9
其中
人工费
13
26
39
19.5
39
58.5
26
52
78
39
78
117
材料费
552.0
828.0
1242.0
828.0
1242.0
1863.0
1104.0
1656.0
2484.0
1656.0
2484.0
3726.0
机械费
404.62
404.62
404.62
606.93
606.93
606.93
809.24
809.24
809.24
1213.87
1213.87
1213.87
名 称
单位
数 量
人工
综合工日
工日
0.5
1
1.5
0.75
2
2.25
1
2
3
1.5
3
4.5
材

料
钢管脚手架 包括扣件
kg

木方
m3

彩条布
m2
（225）
（225）
（225）
（225）
（225）
（225）
（225）
（225）
（225）
（625）
（625）
（625）
塑料布
m2

棉毡
m2

（225）
（225）
（225）
（225）
（225）
（225）
（625）
（625）
（625）
机制炭
kg

散热管道
m

煤
kg
690
1035
1553
1035
1553
2328.75
1380
2070
3105
2070
3105
4657.5
养生炉
个

橡胶蒸汽管
m

钢制分支管
m

棕绳
m

锚钎
根

棉帐篷
m2

机械
锅炉蒸汽量0.5t/h
台班
1
1
1
1.5
1.5
1.5
2
2
2
3
3
3
载重汽车6t
台班

机动翻斗车1t
台班

备注：（1）砂场地按存贮200m3，碎石场地按存贮300m3为标准控制，砂场地面积为15*15，碎石场地面积20*20；-5℃～-35℃期间仅对进行砂、水加热，-35℃以下期间需对碎石进行加热。标有“（）”者，为覆盖砂石未计价材料，如材料不同时，可替换，彩条布损耗量以10天为周期更换计取，棉毡30天为周期损进行更换，材料价格按实际市场价格进行计入，砂温度控制在60℃-65℃，水控制温度在80℃-85℃，碎石温度控制在45℃-50℃。

附件5表7.8： 混凝土养护设施配备表
项目：条形基础、独立基础、筏型、箱型基础、设备基础、挖孔桩
定额编号
DT6-1
DT6-2
DT6-3
DT6-4
DT6-5
DT6-6
DT6-7
DT6-8
DT6-9
DT6-10
DT6-11
DT6-12
项目
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
V≤15m3
15＜V≤30m3
60＜V≤120m3
基价
1075.5
2151.0
2151.0
3239.3
4325.4
6481.3
6481.3
7095.7
7710.1
6190.4
7726.4
8494.4
其中
人工费
2.6
5.2
5.2
5.2
7.8
13
13
13
13
13
13
13
材料费
1067.2
2134.4
2134.4
3201.6
4268.8
6403.2
6403.2
7017.6
7632.0
6096.0
7632.0
8400.0
机械费
5.69
11.37
11.37
32.55
48.82
65.09
65.09
65.09
65.09
81.37
81.37
81.37
名 称
单位
数 量
人工
综合工日
工日
0.1
0.2
0.2
0.2
0.3
0.5
0.5
0.5
0.5
0.5
0.5
0.5

板材红白松 二等
m3

防火石棉板
m2

木方
m3

彩条布
m2

塑料布
m2

棉毡
m2

机制炭
kg
96
192
192
288
384
576
576
648
720
540
720
810
散热管道
m
6
12
12
18
24
36
36
36
36
36
36
36
煤
kg
640
1280
1280
1920
2560
3840
3840
4320
4800
3600
4800
5400
养生炉
个
1
2
2
3
4
6
6
6
6
6
6
6
橡胶蒸汽管
m

钢制分支管
m

棕绳
m

锚钎
根

棉帐篷
m2

机械
锅炉蒸汽量0.5t/h
台班

载重汽车6t
台班

0.125
0.1875
0.25
0.25
0.25
0.25
0.3125
0.3125
0.3125
机动翻斗车1t
台班
0.0625
0.125
0.125

备注：（1）本表工程量区间的可以采用插入法计算（2）采用标准养护棚内温度控制在20℃-25℃，在-5℃-35℃期间，养护时间8天，，在35℃ 以下养护时间为10天，混凝土强度达到70%可取消养护。

附件5表7.9： 沟道养护设施配备表
项目：电缆沟道、隧道
定额编号
DT6-12
DT6-13
DT6-14
DT6-15
DT6-16
DT6-17
DT6-18
DT6-19
DT6-20
DT6-21
DT6-22
DT6-23
项目
-5℃～-15℃
-15℃～-25℃
-25℃～-35℃
-35℃以下
L≤20m
20＜L≤40m
40＜L≤60m
L≤20m
20＜L≤40m
40＜L≤60m
L≤20m
20＜L≤40m
40＜L≤60m
L≤20m
20＜L≤40m
40＜L≤60m
基价
1602.6
3189.2
4778.4
2218.3
4423.2
6626.8
4166.9
6984.9
9799.0
5497.2
10966.7
16433.6
其中
人工费
2.6
5.2
10.4
3.9
10.4
15.6
11.7
16.9
18.2
15.6
19.5
20.8
材料费
1600.0
3184.0
4768.0
2214.4
4412.8
6611.2
4155.2
6968.0
9780.8
5481.6
10947.2
16412.8
机械费

名 称
单位
数 量
人工
综合工日
工日
0.1
0.2
0.4
0.15
0.4
0.6
0.45
0.65
0.7
0.6
0.75
0.8
材

料
钢管脚手架 包括扣件
kg

钢脚手板
块

镀锌铁丝8号
kg

板材红白松 二等
m3

防火石棉板
m2

木方
m3

彩条布
m2

塑料布
m2

棉毡
m2

机制炭
kg
120
240
360
192
384
57
