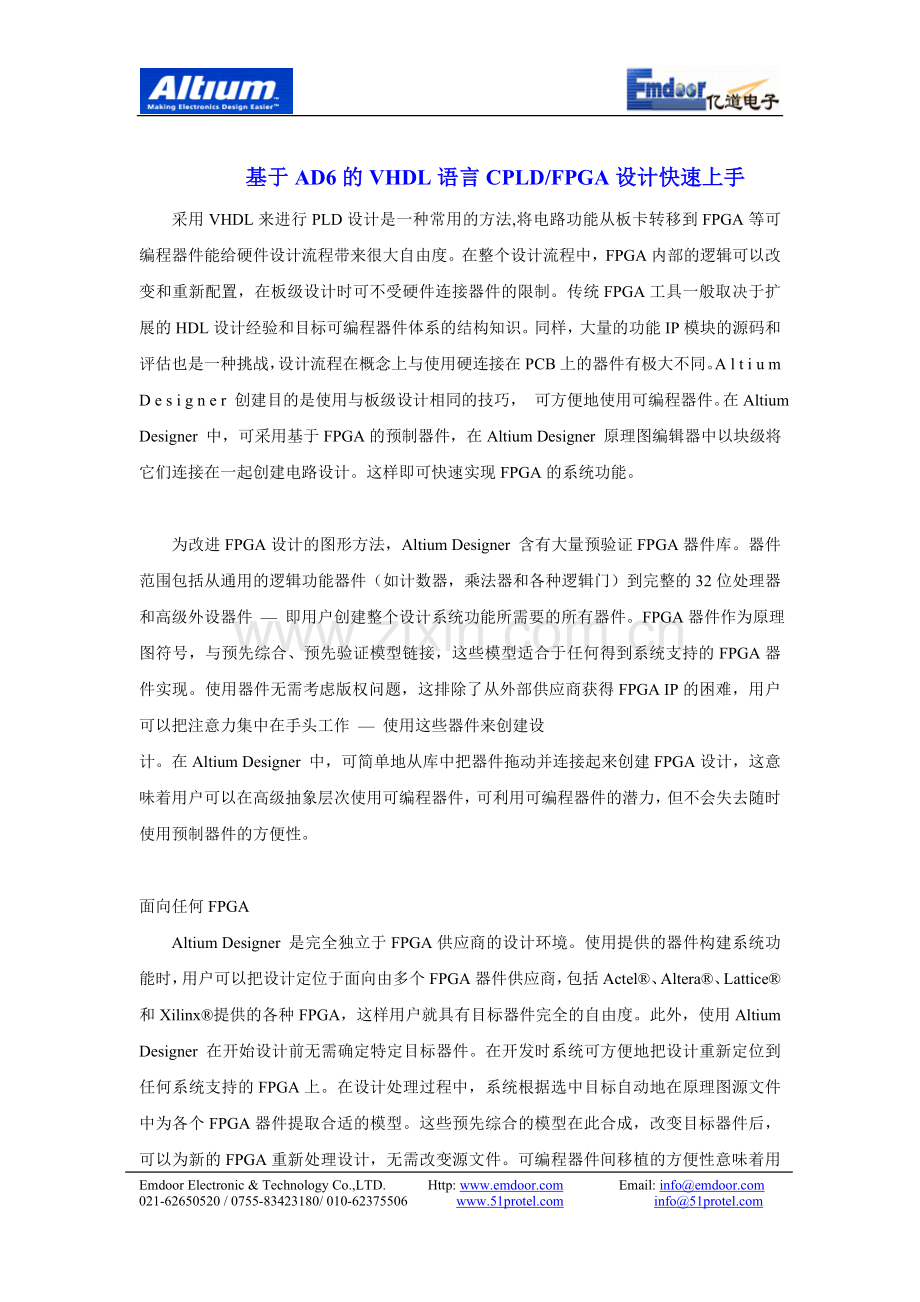

基于AD6的VHDL语言CPLD/FPGA设计快速上手
采用VHDL来进行PLD设计是一种常用的方法,将电路功能从板卡转移到FPGA等可编程器件能给硬件设计流程带来很大自由度。在整个设计流程中，FPGA内部的逻辑可以改变和重新配置，在板级设计时可不受硬件连接器件的限制。传统FPGA工具一般取决于扩展的HDL设计经验和目标可编程器件体系的结构知识。同样，大量的功能IP模块的源码和评估也是一种挑战，设计流程在概念上与使用硬连接在PCB上的器件有极大不同。A l t i u m D e s i g n e r 创建目的是使用与板级设计相同的技巧， 可方便地使用可编程器件。在Altium Designer 中，可采用基于FPGA的预制器件，在Altium Designer 原理图编辑器中以块级将它们连接在一起创建电路设计。这样即可快速实现FPGA的系统功能。

为改进FPGA设计的图形方法，Altium Designer 含有大量预验证FPGA器件库。器件范围包括从通用的逻辑功能器件（如计数器，乘法器和各种逻辑门）到完整的32位处理器和高级外设器件 — 即用户创建整个设计系统功能所需要的所有器件。FPGA器件作为原理图符号，与预先综合、预先验证模型链接，这些模型适合于任何得到系统支持的FPGA器件实现。使用器件无需考虑版权问题，这排除了从外部供应商获得FPGA IP的困难，用户可以把注意力集中在手头工作 — 使用这些器件来创建设
计。在Altium Designer 中，可简单地从库中把器件拖动并连接起来创建FPGA设计，这意味着用户可以在高级抽象层次使用可编程器件，可利用可编程器件的潜力，但不会失去随时使用预制器件的方便性。

面向任何FPGA
Altium Designer 是完全独立于FPGA供应商的设计环境。使用提供的器件构建系统功能时，用户可以把设计定位于面向由多个FPGA器件供应商，包括Actel®、Altera®、Lattice®和Xilinx®提供的各种FPGA，这样用户就具有目标器件完全的自由度。此外，使用Altium Designer 在开始设计前无需确定特定目标器件。在开发时系统可方便地把设计重新定位到任何系统支持的FPGA上。在设计处理过程中，系统根据选中目标自动地在原理图源文件中为各个FPGA器件提取合适的模型。这些预先综合的模型在此合成，改变目标器件后，可以为新的FPGA重新处理设计，无需改变源文件。可编程器件间移植的方便性意味着用户可以在一个FPGA上进行系统开发，然后重新定位设计到可选器件进行最终生成。另外的好处就是可以方便地比较运行于不同器件上的系统性能，甚至是比较来自不同FPGA供应商的器件。也许最重要的优点是使用Altium Designer 用户不会固定于特定FPGA供应商和器件族。随着新器件的发布或器件可用性和成本的波动，用户可以在器件间移植设计，抓住机会，规避潜在风险。

本文通过一个简单的逻辑电路为实例,介绍基于原理图的PLD设计步骤.

一. 设计原理图
1建立项目
文件—创建—项目—FPGA项目

2 在项目中新建原理图
文件—创建—Vhdl文件 并保存

输入源程序保存

把上面的语言创建成元件库

3 新建原理图,添加上面生成的库
通过设计—追加/删除元件库命令增加 元件库

5 放置端口连线与器件命名

6 编译.保存

二 逻辑综合
1 新建约束文件
然后选择自己想要的芯片型号 ,再通过设计—FPGA管理器来添加端口进行引脚分配

保存 然后在点一下工具条上的Device按钮,出现以下界面

2 选择型号: EPM7128SLC84-15 .

3 在查看—器件视图中打开以下视图,可以完成编译,综合及下载等流程.如果没有显示器件,可以在区域内点击右键,然后选择追回命令,添加当前使用的约束文件的器件.

4 点击Build,将出现一系列的报告文件. 然后可以直接下载程序到芯片上.
