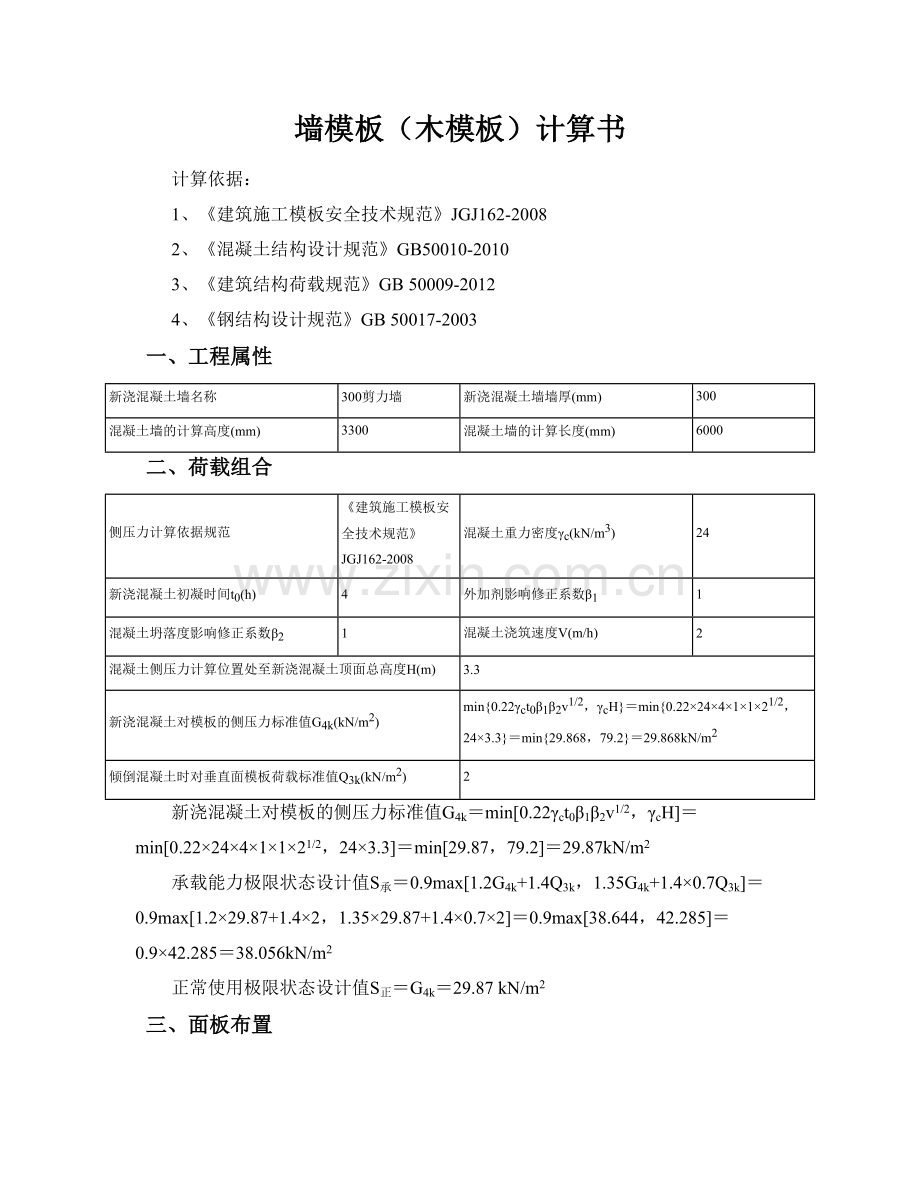

墙模板（木模板）计算书
计算依据：
1、《建筑施工模板安全技术规范》JGJ162-2008
2、《混凝土结构设计规范》GB50010-2010
3、《建筑结构荷载规范》GB 50009-2012
4、《钢结构设计规范》GB 50017-2003
一、工程属性
新浇混凝土墙名称
300剪力墙
新浇混凝土墙墙厚(mm)
300
混凝土墙的计算高度(mm)
3300
混凝土墙的计算长度(mm)
6000
二、荷载组合
侧压力计算依据规范
《建筑施工模板安全技术规范》JGJ162-2008
混凝土重力密度γc(kN/m3)
24
新浇混凝土初凝时间t0(h)
4
外加剂影响修正系数β1
1
混凝土坍落度影响修正系数β2
1
混凝土浇筑速度V(m/h)
2
混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)
3.3
新浇混凝土对模板的侧压力标准值G4k(kN/m2)
min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1×21/2，24×3.3}＝min{29.868，79.2}＝29.868kN/m2
倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)
2
新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1×21/2，24×3.3]＝min[29.87，79.2]＝29.87kN/m2
承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42.285＝38.056kN/m2
正常使用极限状态设计值S正＝G4k＝29.87 kN/m2
三、面板布置
小梁布置方式
竖直
左部模板悬臂长(mm)
125
小梁间距(mm)
250
小梁一端悬臂长(mm)
250
主梁间距(mm)
500
主梁一端悬臂长(mm)
250
对拉螺栓横向间距(mm)
500
对拉螺栓竖向间距(mm)
500

模板设计立面图
四、面板验算
面板类型
覆面木胶合板
面板厚度(mm)
18
面板抗弯强度设计值[f](N/mm2)
15
面板弹性模量E(N/mm2)
10000
墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×182/6＝27000mm3，I＝bh3/12＝500×183/12＝243000mm4

1、强度验算
q＝bS承＝0.5×38.056＝19.028kN/m

面板弯矩图(kN·m)
Mmax＝0.149kN·m
σ＝Mmax/W＝0.149×106/27000＝5.506N/mm2≤[f]＝15N/mm2
满足要求！
2、挠度验算
q＝bS正＝0.5×29.87=14.935kN/m

面板变形图(mm)
ν＝0.311mm≤[ν]＝l/400＝250/400＝0.625mm
满足要求！
五、小梁验算
小梁材质及类型
矩形木楞
小梁截面类型(mm)
40×90
小梁抗弯强度设计值[f](N/mm2)
16.2
小梁弹性模量E(N/mm2)
9000
小梁截面抵抗矩W(cm3)
54
小梁截面惯性矩I(cm4)
243

1、强度验算
q＝bS承＝0.25×38.056＝9.514kN/m

小梁弯矩图(kN·m)

小梁剪力图(kN)
Mmax＝0.297kN·m
σ＝Mmax/W＝0.297×106/54000＝5.506N/mm2≤[f]＝16.2N/mm2
满足要求！
2、挠度验算
q＝bS正＝0.25×29.87=7.468kN/m

小梁变形图(mm)
ν＝0.295mm≤[ν]＝l/400＝500/400＝1.25mm
满足要求！
3、支座反力计算
R1=5.355kN，R2=...R23=5.355kN，R24=5.355kN
六、主梁验算
主梁材质及类型
双钢管
主梁截面类型(mm)
Ф48×3
主梁计算截面类型(mm)
Ф48×3
主梁抗弯强度设计值[f](N/mm2)
205
主梁弹性模量E(N/mm2)
206000
主梁截面抵抗矩W(cm3)
4.17
主梁截面惯性矩I(cm4)
22.49

1、强度验算

主梁弯矩图(kN·m)
Mmax＝0.669kN·m
σ＝Mmax/W＝0.669×106/4170＝160.522N/mm2≤[f]＝205N/mm2
满足要求！
2、挠度验算

主梁变形图(mm)
ν＝0.25mm≤[ν]＝l/400＝500/400＝1.25mm
满足要求！
七、对拉螺栓验算
对拉螺栓类型
M12
轴向拉力设计值Ntb(kN)
12.9
对拉螺栓横向验算间距m＝max[500，500/2+250]＝500mm
对拉螺栓竖向验算间距n＝max[500，500/2+250]＝500mm
N＝0.95mnS承＝0.95×0.5×0.5×38.056＝9.038kN≤Ntb＝12.9kN
满足要求！
