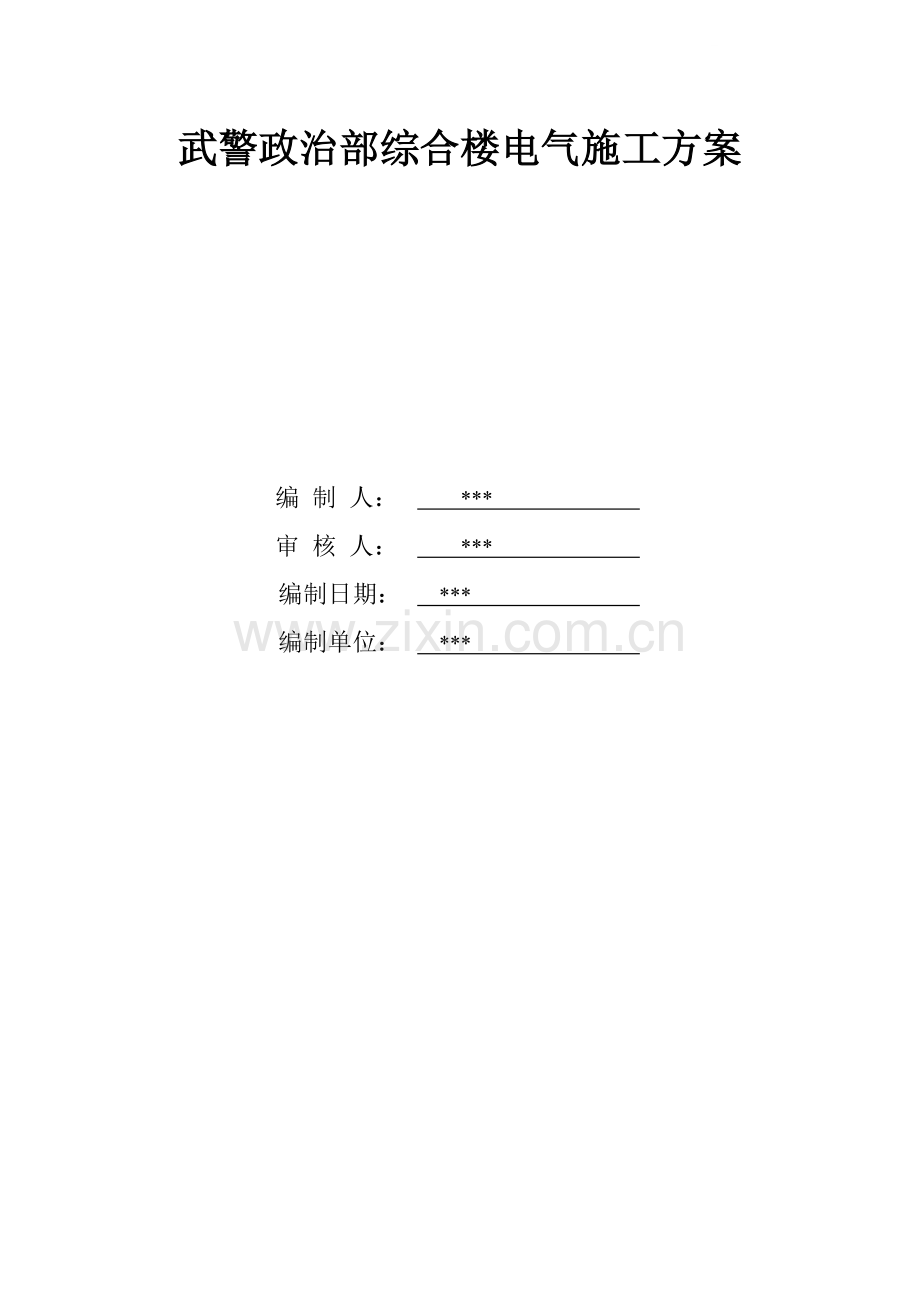

武警政治部综合楼电气施工方案

编 制 人： ***
审 核 人： ***
编制日期： ***
编制单位： ***

目 录

一、 工程概况 1

二、 专业概况 1

三、 施工工艺流程 1

四、 工艺简介 1

五、 施工配合 2

六、 资料管理 2

七、 质量保证措施 3

附表：

武警政治部综合楼电气施工方案

一、 工程概况：
本楼为框架结构，现浇楼板，地上六层，地下一层，层高：地下一层及首层4.2米，地上二至六层3.3米。
二、 专业概况：
本工程由市引电路独立220/380V电力电缆至本楼低压配电室，专业包括配电及照明系统，接地防雷系统，电话系统及火灾自动报警系统等。
三、 施工工艺流程：
接地安装→各层管盒预埋→扫管→清盒→管内穿线→配电箱安装→灯具及开关、插座面板安装→各种测试检查→调试→设备清洁。
四、 工艺简介
1） 接地、防雷系统：配电室接地采用40×4镀锌扁钢距地0.3m暗敷、扁钢接地线搭接长度为扁钢宽度的2倍。至少三面焊接屋顶沿女儿墙设避雷带，屋面上装设避雷网，突出屋面的
各种外露可导电部分，各种金属物体和金属构件均应与避雷带可靠焊接，连接处要涂防锈漆，利用基础钢筋做接地装置。至外墙四周和结构柱网可靠焊接，建筑物内的各种管道，电缆金属外皮及进户钢管应与接地装置可靠焊接。
2） 配电及照明系统：进线由室外地坪0.8m下预埋十根SCΦ150钢管进配电室，自配电室引出电力电缆沿水平或竖向桥架敷设。暗配电箱安装距地1.4m，明配电箱安装距地1.2m，暗装时箱体四周应无空隙，其面板四周边缘应紧贴墙面箱体与建筑物接触面部分应涂防腐漆。一般电源插座距地0.3m,单相两孔插座,面对插座的右孔或上孔与相线相接,左孔下孔与零线相接。同一场所用三相插座，其接线的相径必须一致，暗装的插座应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面，在厕所等潮湿场所用密封良好的防水防溅插座，公共场所用的应急照明灯和疏散指示灯应有明显的标志。
3） 施工中严格招待有关规范规定，并参照《国家建筑标准设计图集》99D和《建筑电气通用图集》92DQ中的做法。
五、 施工配合：
1） 上下级配合：施工中要接受上级领导的指导，检查和监督，问题及时向上级请示汇报。
2） 与甲方监理的配合：施工过程中要和甲方监理体质密切关系，有问题要及时与甲方监理协商并接受甲方监理的审查和监督。

3） 各专业之间的配合：电气专业在施工过程中要注意与土建、水暖等专业密切配合、认真审图、电气专业要服从于其它专业，服务于其它专业，施工过程中要合理的与其它专业穿插作业。
六、 资料管理：
1） 资料编制依据：以《建筑安装工程资料管理规程》为依据进行编制。
2） 资料编制要求：
① 工程施工技术资料应随施工进度及时编制，表格使用正确，字迹清楚、项目齐全、内容完整、真实。
② 签字手续齐全、横向、竖向交圈。
③ 接系统分类正确、顺序正确、目录完整。
七、 质量保证措施：
1） 对施工人员要加强质量意识的教育宣传，在参施人员牢固树立创优质工程意识，增强工作责任心。
2） 建立和健全检查制度，发现问题及时处理，严格按照规范要求执行。
3） 施工员、质量员要以技术规范和质量标准为依据，认真做好分项工程的质量评定。
4） 加强主要材料和设备的进场检验，凡与设计或规范不符，质量达不到要求，没有产品合格证或检测部门的鉴定书的材料或设备，一律拒收拒用。

附表：
序号
工种
人数
1
电工
25
2
电焊工
15
3
合计
40
