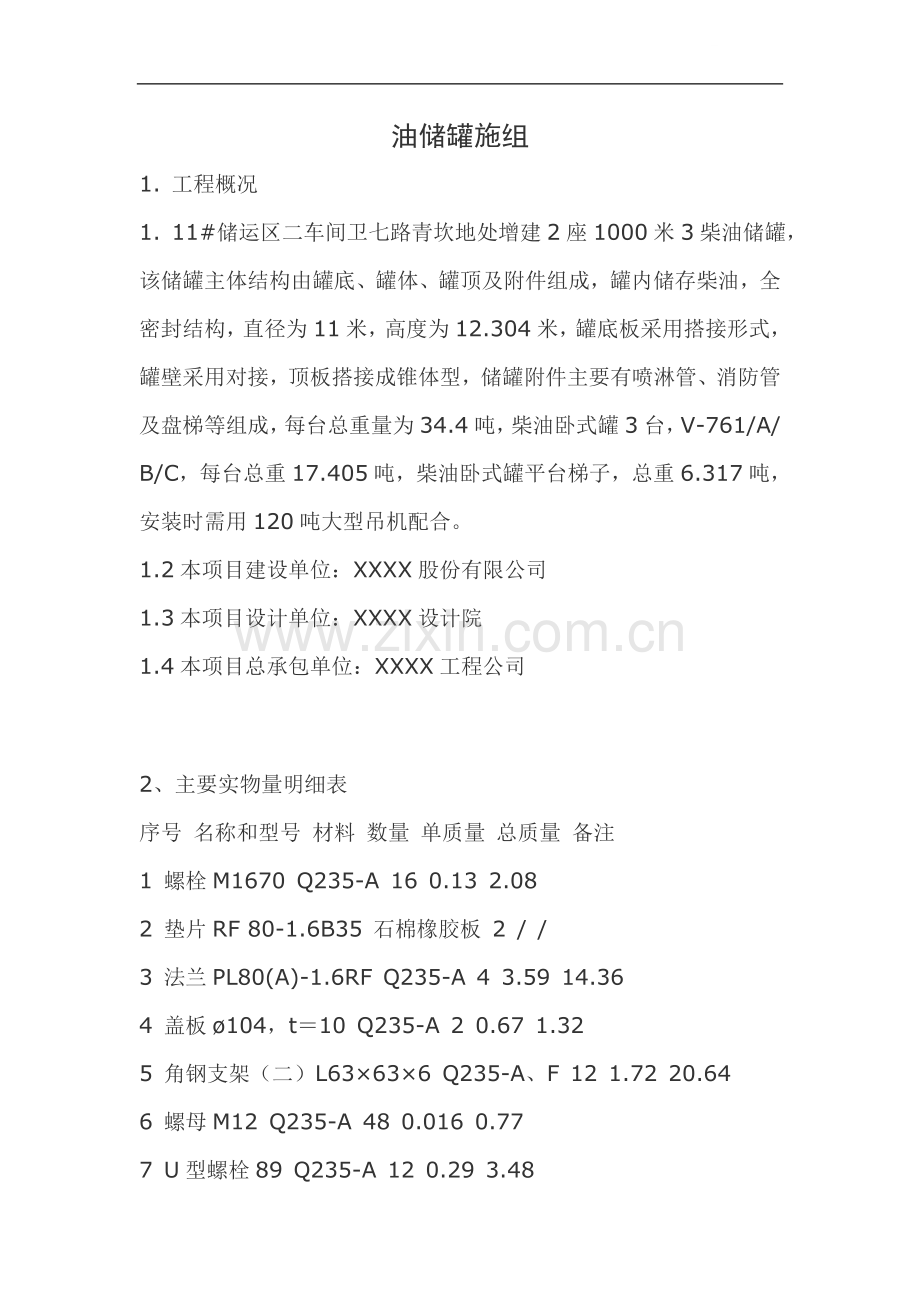

油储罐施组1. 工程概况1. 11#储运区二车间卫七路青坎地处增建2座1000米3柴油储罐，该储罐主体结构由罐底、罐体、罐顶及附件组成，罐内储存柴油，全密封结构，直径为11米，高度为12.304米，罐底板采用搭接形式，罐壁采用对接，顶板搭接成锥体型，储罐附件主要有喷淋管、消防管及盘梯等组成，每台总重量为34.4吨，柴油卧式罐3台，V-761/A/B/C，每台总重17.405吨，柴油卧式罐平台梯子，总重6.317吨，安装时需用120吨大型吊机配合。1.2本项目建设单位：XXXX股份有限公司1.3本项目设计单位：XXXX设计院1.4本项目总承包单位：XXXX工程公司 2、主要实物量明细表序号 名称和型号 材料 数量 单质量 总质量 备注1 螺栓M1670 Q235-A 16 0.13 2.08 2 垫片RF80-1.6B35 石棉橡胶板 2 / / 3 法兰PL80(A)-1.6RF Q235-A 4 3.59 14.36 4 盖板104，t10 Q235-A 2 0.67 1.32 5 角钢支架（二）L63636 Q235-A、F 12 1.72 20.64 6 螺母M12 Q235-A 48 0.016 0.77 7 U型螺栓89 Q235-A 12 0.29 3.48 8 角钢支架（一）L63636 Q235-A、F 4 1.77 7.08 9 螺母M16 Q235-A 32 0.034 1.088 10 U型螺栓114 Q235-A 4 0.64 2.56 11 喷淋环管88.54 白铁管 1 299 13586012 立管1144 白铁管 2 60.76 121.52 1560013 法兰SO150-2.0RF 2011 1 7.5 14 接管1686.5，1223 20 1 5.77 15 补强圈dN1506-D Q235-A 1 2.35 16 法兰WN80-1.6RFs4.5 2011 1 4.22 17 接管894.5，L111 20 1 1.04 18 螺母M24 Q235-A 18 0.112 2.0 19 螺栓M2480 Q235-A 18 0.37 6.66 20 法兰盖t18 Q235-A 1 44 21 垫片t3 耐油石棉橡胶板 1 / 22 法兰t22 Q235-A 1 28.7 23 加强板t12 Q235-A 1 72.6 24 侧板t12 Q235-A 1 18.8 25 底版t12 Q235-A 1 57.8 26 法兰盖t18 Q235-A 44 1627 法兰t22 Q235-A 28.7 1628 垫板t6 Q235-A 1组 0.8 29 底版t8 Q235-A 1 6177 30 包边角钢758 Q235-A、F 1 310 L34.422m31 顶板t6 Q235-A 24 196.0 4704 32 中心顶板t6 Q235-A 1 163.1 33 壁板（7）H1571t6 Q235-A 1 2558.5 34 壁板（6）H1580t6 Q235-A 1 2573.5 35 壁板（5）H1580t6 Q235-A 1 2573.5 36 壁板（4）H1580t6 Q235-A 1 2573.5 37 壁板（3）H1580t8 Q235-A 1 3431.5 38 壁板（2）H1580t8 Q235-A 1 3431.5 39 壁板（1）H1580t8 Q235-A 1 3431.5 40 罐体 组合件 31952 18041 铭牌架 Q235-A、F 1 5.75 42 铭牌 Ocr18Ni9 1 1.0 43 螺母M6 Ocr18Ni9 4 / / 44 螺钉M612 A2-70 4 / / 45 铭牌 组合件 6.75 1246 锥管t5 Q235-A 1 3.02 47 补强圈dN1506-D Q235-A 1 2.35 48 螺母M16 Q235-A 4 0.034 0.14 49 螺栓M1665 Q235-A 4 0.12 0.48 50 量油孔DN150 组合件 1 7.6 51 凸面用石棉橡胶垫片150-6 耐油石棉橡胶板 1 / 52 法兰150-6 Q235-A 1 4.47 53 接管1594.5L344 20 1 5.9 54 量油孔 组合件 24 1455 护脚板1003 Q235-A.F 1 8.27 L=351156 立柱50504 Q235-A.F 4 3.21 12.8 L=105057 护圈304 Q235-A.F 2 3.31 6.62 L=351158 扶手42.33.25 黑铁管 1 17.25 L=451159 罐顶踏步栏杆 组合件 45.0 11560 角钢50504，L=354 Q235-A.F 1 1.08 61 角钢50504，L=1300 Q235-A.F 1 3.98 62 角钢50504，L=700 Q235-A.F 2 2.14 4.28 63 立柱50504 Q235-A.F 2 0.98 1.96 64 菱形花纹钢板铺板t4 Q235-A.F S0.68m2 22.55 65 透光孔平台 组合件 33.9 11066 栅条255L690 Q235-A.F 9 0.67 6.03 67 圆钢6L240 Q235-A.F 7 0.05 0.35 68 侧板255L240 Q235-A.F 2 0.23 0.46 69 格栅踏步 组合件 6.94 1670 菱形花纹钢板铺板t4 Q235-A.F 1 90.93 S2.7m271 圈梁（二）40404 Q235-A.F 1 2.62 L=108072 连接角钢63636 Q235-A.F 1 4.43 L=77473 加强筋63636 Q235-A.F 1 3.75 L=65674 圈梁（一）40404 Q235-A.F 1 2.04 L=84375 内侧板（二）1808 Q235-A.F 1 98.1 L=866576 外侧板（二）1808 Q235-A.F 1 104 L=917777 菱形花纹钢板铺板t4 Q235-A.F 1 33.40 S1.0m278 中间平台梁50505 Q235-A.F 2 3.77 7.54 L=100079 内侧板（一）1808 Q235-A.F 1 84.8 L=749580 外侧板（一）1808 Q235-A.F 1 90.1 L=796581 三角架（三）63636 Q235-A.F 2 21.47 42.9 L=375382 连接角钢（一）63636 Q235-A.F 4 1.26 5.04 L=22083 三角架（二）63636 Q235-A.F 2 16.90 33.8 L=295484 连接板（二）100606 Q235-A.F 10 0.28 2.80 85 三角架（一）63636 Q235-A.F 4 15.52 62.1 L271386 连接板（一）t6 Q235-A 8 0.51 4.08 87 连接角钢63636 Q235-A.F 1 6.87 L120088 立柱（四）50504 Q235-A.F 20 3.67 73.4 L120089 踏步 组合件 45 6.94 312 90 护腰304 Q235-A.F 2 66 132 L71m91 扶手42.33.25 黑铁管 1 222 L72m92 立柱（三）50504 Q235-A.F 2 3.43 6.86 L112093 立柱（二）50504 Q235-A.F 4 4.3 17.2 L139094 踢角板1003 Q235-A.F 1 85 L36m95 立柱（一）50504 Q235-A.F 32 3.2 102 L105096 盘梯及罐顶平台 组合件 1 1630 13097 物料进口接管 组合件 1 35.54 98 入孔（A.O）A600-0.6 组合件 1 188 99 补强圈dN6008-D Q235-A 1 27.5 100 带放水管排污孔 组合件 1 236 101 盘梯及罐顶平台 组合件 1 1630 102 液位变送器口接管 组合件 1 15.62 103 安全阀接管 组合件 2 19 38 104 罐顶踏步栏杆 组合件 1 45.0 105 量油孔 组合件 1 24 106 透光孔平台 组合件 1 33.9 107 入孔（A.O）A600-0.6，H1=450 组合件 1 207 108 补强圈dN6006-D Q235-A 1 20.6 109 高液位报警口接管 组合件 1 3.11 110 罐体 组合件 1 31952 111 温度计接口接管 组合件 1 2.63 112 低液位报警口接管 组合件 1 3.13 113 接管344.5，L208 20 1 0.670 114 垫片RF25-2.0NY400 耐油石棉橡胶板 1 / 115 螺栓M1450 Q235-A 4 0.071 0.1284 116 螺母M14 Q235-A 4 0.025 0.1 117 法兰盖BL25-2.0RF 20R 1 0.890 118 防冲板200，t10 Q235-A 1 2.47 119 短管1334.0，L=70 20 1 0.890 200 锥管t4 Q235-A 1 0.92 201 鞍座B3200-S 组合件 1 824 202 接管344.5，L=1748 20 2 5.73 11.46 203 法兰WN25-2.0RFSch80 20 3 1.14 3.42 204 接管1594.5，L=310 20 1 5.31 205 法兰SO150-0.6RF 20 1 6.37 206 接管1084，L=3262 20 1 33.5 207 法兰WN100-1.6RFS4.0mm 20 1 5.39 208 接管2195，L=312 20 2 8.23 16.46 209 法兰SO200-0.6RF 20 2 7.98 16.0 210 入孔RF（A.O）A600-0.6，H295 组合件 2 193 386 211 筒体DN3200，t14，L=11500 20R 1 12761 212 椭圆封头DN320014 20R 2 1236 2472 213 扁钢304 Q235-A.F 1组 13.3 214 连接板（4）t10 Q235-A.F 10 1.02 10.2 215 支撑（2）75758L851 Q235-A.F 10 7.7 77 216 连接板（3）t10 Q235-A.F 10 3.44 34.4 217 连接板（2）t10 Q235-A.F 2 0.810 1.62 218 支撑（1）75758L642 Q235-A.F 2 5.8 11.6 219 连接板（1）t10 Q235-A.F 2 3.77 7.54 220 主梁口60636.5，L=4800 Q235-A.F 2 82.7 165.4 221 主梁口60636.5，L=4680 Q235-A.F 2 80.6 161.2 222 外圈梁（3）口60636.5，L=850 Q235-A.F 6 14.6 88 223 主梁口60636.5，L=4090 Q235-A.F 2 70.5 141 224 菱形花纹钢板t4.5 Q235-A.F 52.8M2 1970 225 铺梁口20535.5 Q235-A.F 1组 640 L53.1M226 外圈梁（3）口60636.5，L=7150 Q235-A.F 6 123 738 227 主梁（1）口60636.5，L=2000 Q235-A.F 21 34.5 725 228 45斜梯H5200A 组合件 1 393 斜撑50505L1010 A3F 8 3.8 30.4 踏脚板 组合件 24 5.9 147.5 连接角钢 A3F 2 0.9 1.8 垫圈16 A3F 2 0.013 0.026 螺母M16 A3F 2 0.034 0.068 螺栓M1640 A3F 2 0.092 0.184 立柱75758L1294（L1444） A3F 10 （5.5）4.7 （55）47 扶手40404L7285 A3F 2 17.64 35.28 横档口254L=6985 A3F （4）2 5.45 （21.8）10.9 立柱75505L1274（L1424） A3F 2 （5.4）4.6 （10.8）9.2 副梁口506L=7276 A3F 2 17.17 34.34 主梁75505L7317 A3F 2 35.1 70.2 229 槽钢100485.3,L413 Q235-A.F 54 4.14 224 230 固定在平台上的立梯H5200 组合件 1 126 踏步16，L600 A3F 17 0.95 16.15 筋板6 A3F 2 0.15 0.3 连接板6 A3F 2 0.8 1.6 垫圈12 A3 4 0.0057 0.023 螺母M12 A3 4 0.016 0.07 螺栓M1235 A3 4 0.045 0.18 护栏口254，L4190 A3F 7 3.31 23.2 护圈口404，L1800 A3F 6 2.2 13.2 立柱75506，L6204 A3F 2 35.5 71 脚板6 A3F 2 0.5 1 231 垫板80150，t10 20R 66 0.95 62.7 232 护角板口1003，L70000 Q235-A.F 1 165 233 护腰口304，L70000 Q235-A.F 2 66 132 234 栏杆11/4（42.3.53.25）L70000 黑铁管 1组 219 235 立柱1（33.53.25），L=1130 黑铁管 77 2.74 211 1. 主要施工部署与进度计划3.1熟悉施工图纸资料,组织设计交底。3.2明确施工方法，技术要求，验收规范等。3.3项目部按劳动力需用计划组织施工作业人员进场，并对施工的特殊工种进行资格审查，保存资格证书复印件。3.4组织施工力量，落实有关安全、消防、保卫事项及进厂安全教育，建立组织管理体系。3.5施工管理组织体系图工程总负责XXX生产负责人 技术负责人XXX XXX项目经理XXX项目管理部各职能岗位管理人员设备施工员 焊接施工员 机具员 安全员 材料员 计划员谢军民 沈佳敏 吴亚生 吴亚生 竺平 黄宇飞3.6施工必须用的用水、用电及临时设施搭建，机具材料进场。3.7甲方供应的罐体材料进行清点验收编号，双方共同做好交接记录。3.8储罐安装前，必须对储罐基础测量与验收，符合质量标准后进行安装。3.9项目部对施工全过程进行全面安全与质量管理。3.10施工结束后及时交付各类施工资料。3.11施工进度计划施工周期名称 2002年1月1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44施工准备（胎具） 底板预制点焊搭接 顶板、壁板预制 第一层壁板安装焊接 顶板安装焊接 第二至第七层壁板安装焊接 底板焊缝焊接 盘梯、平台等制安 底板抽真空试验 储罐充水试验 根 据 甲 方 要 求 柴油卧式罐基础处理 柴油卧式罐安装 柴油卧式罐平台、梯子制安 150吨汽车吊进场吊装 25吨汽车吊进场吊装 注：以开工日期计算，不包括等工、待料和雨天，不包括罐水沉降。4.主要施工方法及技术措施4.1施工工艺流程图4.2罐底组装焊接工艺4.2.1底板铺设前，应在底面涂刷防腐沥青漆（搭接部位不刷）。4.2.2储罐底板铺设前，应在基础上划出十字中心线，按排板图先铺设中间条板，再向两侧铺设中幅板和边板，则中幅板铺完后，再铺边板，边铺边找正，用夹具或点焊临时固定，底板搭接宽度允许偏差为5mm4.2.3位于罐壁下面的罐底边板的焊口应为对接、形式和尺寸符合设计规定，从搭接段过渡到对接段，应采用氧乙炔焰加热打弯，使对口错边量1mm4.2.4罐底焊接前，焊口应加以清理。在焊接处不许加有砂子、油污及铁锈等。搭接缝应紧贴，局部最大间隙1mm。（见图1）4.2.5罐底应按下列顺序进行焊接4.2.5.1中幅板的焊接应将短缝焊完后，再焊长缝条板，短缝焊接前，应将该条板与两侧条板或边板之间的临时焊点铲开，长缝焊接时焊工应均匀对称分布，有中心向外，用分段倒退法施焊。4.2.5.2边板外缘对接的焊接，应均布的留出收缩缝，并宜采用对称和隔缝跳焊法施焊，对口间隙应填焊平整。4.2.5.3罐底与壁板连接的环形角缝，为了减少变形，宜有数对焊工均匀分布在罐内和罐外（罐内焊工应在前约500mm）沿同一方向用分段倒退法施焊，也可以根据具体情况采用先焊内圈，后焊外圈的施焊次序。4.2.5.4边板的搭接焊缝，应由外向内，用分段倒退法施焊。4.2.5.5最后焊接边板与中幅板的连接缝，并由几名焊工沿周圈均匀分布，用分段倒退法施焊，最后一圈围圈板与边板焊接完毕，方可焊接边板和中幅板焊缝抽真空试漏。4.3罐顶组装工艺4.3.1第一圈壁板（从上往下数）组装后，应按设计要求检查周长，并于立缝焊接后，安装包边角钢，角钢高出壁板的局部偏差不大于4mm，包角角钢的焊接次序，应先焊角钢对接缝，再焊内部断续焊缝，最后焊接外部连续焊缝。4.3.2供顶板安装前，应检查包边角钢的椭圆度，并根据排版图等分划线，然后点焊拱顶板的定位挡板。4.3.3罐顶板应对称地进行组装，为防止顶板下凹，应采取临时支撑措施4.3.4罐顶板焊接前，局部凹凸度用弦长等于1.5m样板进行检查，间隙应大于6mm（见图二）4.3.5罐顶焊接顺序。4.3.5.1先焊底部的断续焊缝，后焊上部的连续焊缝4.3.5.2连续焊缝后先焊环向短焊缝，再焊径向长焊缝，施焊应由中心向外，采用四分段倒退法。4.4顶板与包边角钢间的环缝应由几名焊工对称均匀分部，沿同一方向用分段退步法施焊。4.5罐壁组装工艺4.5.1罐壁组装前，应先在已经焊完对接焊缝的底边边板上划出最上一节壁板的周围线，并沿最上一节周围线内侧，每隔2m左右临时点焊定位角钢4.5.2第一节以下各节壁板的组装留出一道活口，当外侧的其他立缝全部焊完后，即在活口处用葫芦将壁板拉紧，使其紧贴上节壁板，再用葫芦提升，并组对和焊接两节壁板之间的环缝4.5.3搭接环缝应先焊内部断续焊缝，后焊外部连续焊缝，焊工应均匀分部并沿统一方向施焊。（见图三）4.6柴油卧式罐，采用120吨汽车吊配合吊装，吊装重量最大的18.1吨，起吊高度为10m，吊装作业半径14m4.6.1吊机停放在平整的砼路面，四个主要支撑点在下面铺设四块专用路基板，后面二只支腿下铺设一块1500*1500的路基作为支撑板。4.6.2吊装前的准备：应在吊装前做好道路，保证大型吊机顺利进行就位。4.6.3吊机位置应严格按方案中规定的要求与作业半径就位。4.7技术措施4.7.1本工程所需技术措施均需新制，在正式开工前应准备齐全。4.7.1.1卷板机放置前，需搭设卷板机平台及胎架（见图四、五）4.7.1.2卷板机平台的铺设需用材料为18#槽钢300m、角钢450m。4.7.1.3壁板吊装需用219无缝钢管2.5m做吊装立柱5.保证工程质量组织体系及措施5.1质量保证体系图分公司副经理XXX监督系执行系技术监督科 项目经理XXX XXX设备 焊接 设备施工员XXX XXX XXX项目各施工班组5.2工程施工严格执行技术标准和验收规范。5.3依据设计院设计施工图和有关技术性文件。5.4工程施工前应对施工人员进行技术和安全生产的交底，未经主管部门同意，严禁擅自修改或变更设计和施工方案。5.5特殊工种持证上岗，严格执行“十不烧”和“十不吊”的规章制度。5.6对每一批材料进行复检，核对其材质、型号、规格是否符合要求，提供有效的产品质保书。焊接材料必须有“产品质量证明书”，焊条使用前必须在烘箱中进行烘锫，温度在500，恒温1小时，然后在120下保温，焊条取出后应及时放置在保温筒内，焊接时做到随用随取。5.7工程使用的检测器和量具均应经过计量部门检测合格，并且应在检测规定的期限内。5.8工程施工过程中，必须做好施工原始资料和交工资料的汇总整理，做到工程资料和现场施工的同步性，做到每道工序的施工质量具有追索性。5.9认真贯彻公司自检、互检、专检三级质量管理体系。5.10实行工程质量目标管理，对重要部位设控制点。5.11在施工过程中发生的不符合规范和施工方案时施工人员应及时向项目部或甲方有关人员报告，施工人员不得擅自处理。5.121#储运罐装区项目质量体系，详见上安八分公司安装质量体系网络图。5.13.质量标准、技术规程及验收规范5.13.1石油化工立式圆筒型钢制焊接储罐设计规范SH3406-925.13.2立式圆筒形钢制焊接油灌施工及验收规范GBJ128-905.13.3钢结构工程施工及验收规范GB50205-955.13.4压缩机、风机、泵安装工程施工机验收规范GB50275-985.13.5石油化工企业设备管道涂料防腐蚀设计与施工规范。SH3022-996.安全保证体系6.1安全保证体系图分工司主管安全生产经理XXX监督系执行系安全监督科 项目经理XXX XXX安全员 施工员XXX XXX各施工班组6.2进入现场的施工人员必须进行三级安全教育，明确各自岗位的安全职责及操作规程并签名登记。6.3特殊工种持证上岗，严格执行安全生产六大纪律。6.4项目部设专职安全员，对施工现场的安全进行全面监控，现场动火办理相应的动火证，并派专职监控员看护。设置明显的安全及消防标志6.5现场使用的临时电箱符合三相五线的要求，机具接电有专职电保养负责。6.6施工机械进场前，都要做全面检查，观察机械设备是否有损坏。6.7超过2m以上的高空作业必须佩带安全带，并扣好安全带扣。登高作业时对每一位作业人员要进行相关的体格检查，并有登高作业证。6.8设备吊装时，其作业区域设立警戒区，吊车桅杆下严禁站人或行走。起重指挥应有专人负责、统一指挥、步调一致、确保安全。6.9设备安装时需搭设大量脚手架，应严格按脚手架搭设规范进行，应有合格资质的施工单位负责施工。6.10现场设置临时危险品仓库，并放置在远离施工区域的地方，配备相应的灭火器材。6.11在施工作业时除了在作业点上配备专职监控员，还应随着作业面的上升相应的配备若干监控员在作业面上监控。6.12建立施工人员出入证制度，凭证出入施工区域并积极支持配合治安保卫工作。.6.13吊装物件时，应按“十不吊”原则进行，对吊装机具应进行检查验收，合格方可使用，平时做好维修保养。6.14机械设备的操作者必须持有专业的上岗证，不得擅自违章操作。6.15施工要文明，施工现场要保持清洁、无杂物等，做到工完料尽场地清。6.16本工程安全管理人员名单详见上安公司安全管理体系网络图7.劳动力配置计划表工种 人数管理人员 4电焊工 10铆工 10起重工 4辅助工 4电保养 1安监工 2探伤 28.主要施工机械需用计划表序号 名称 型号规格 数量 单位 备注1 液压汽车吊 120T 4 台班 2 液压汽车吊 25T 45 台班 3 电焊机 300型 6 台 4 电箱 型 8 只 5 电箱 型 2 只 6 电箱 4 只 线不少于30m7 电缆 3*70+35+E353*25+16+E163*16+16+E16 280 米 150m100m30m(各30m三套)8 烘箱 500 1 台 9 焊条保温桶 6 只 10 电焊皮带 400 米 11 角向磨光机 125 4 只 12 手拉葫芦 5T 12 只 其中1个为长链13 手拉葫芦 1T 4 只 其中1个为长链14 白棕绳 13 100 米 15 钢丝绳 6*37+1-17015 100 米 16 钢丝绳 6*19*1-17011 100 米 17 卸扣 M30 20 个 18 卸扣 M36 8 个 19 卸扣 M24 10 个 20 千斤顶 5T 8 个 21 氧、乙炔表 4 套 22 氧、乙炔皮带 300 米 每卷150米并包括23 割刀 10 把 24 防回火装置 20 个 25 割嘴 20 个 26 皮带夹头 50 个 27 水准仪 1 台 28 经纬仪 1 台 29 电焊钳 30 把 30 油漆筒 4 只 31 刷帚 10 把 32 石笔 5 盒 33 粉线 2 团 34 箱型危险品仓库 3 只 35 箱型集装箱 2 只 36 大锤 10LB、12LB 4 把 各2把37 小太阳 6 只 38 灯泡 220V*100W 10 只 39 灯座 10 个 40 活络扳手 10“、12”、15” 6 把 各二把41 铁轧线 16# 2 卷 42 包布 3m 10 卷 43 黄绿双色线 6M2 100 米 44 电缆压接钳 10-180m2 1 把 45 尖凿 10 把 46 撬棒 8 根 47 铜接头 70m2、35m2、25m2 18 个 各6个48 铜接头 16m2 30 个 49 墨斗 1只 50 粉线 1卷 51 石笔 2盒 52 砂轮切割机 1台 53 砂轮切割片 20片 54 自动割刀 2台 带轨道55 自动割嘴 1#、2# 20只 各10只9主要施工材料需用表序号 名称 规格 材质 单位 数量 备注1 槽钢 18# Q235 M 200 2 角钢 L50*50*5 Q235 M 450 3 砂轮片 5” 片 200 4 电焊条 3mm J422 Kg 200 5 电焊条 3mm J427 Kg 500 6 记号笔 白、黑 只 20 各10支7 垫铁 斜3、5、6 付 150 各508 垫铁 平3、5、6 付 150 各509 无缝钢管 Q219 Q235 M 30 10 槽钢 12# Q235 M 100 11 氧气 瓶 300 12 乙炔 瓶 150 13 电焊条 4mm J427 Kg 300 14 石笔 盒 2 15 墨汁 瓶 1
