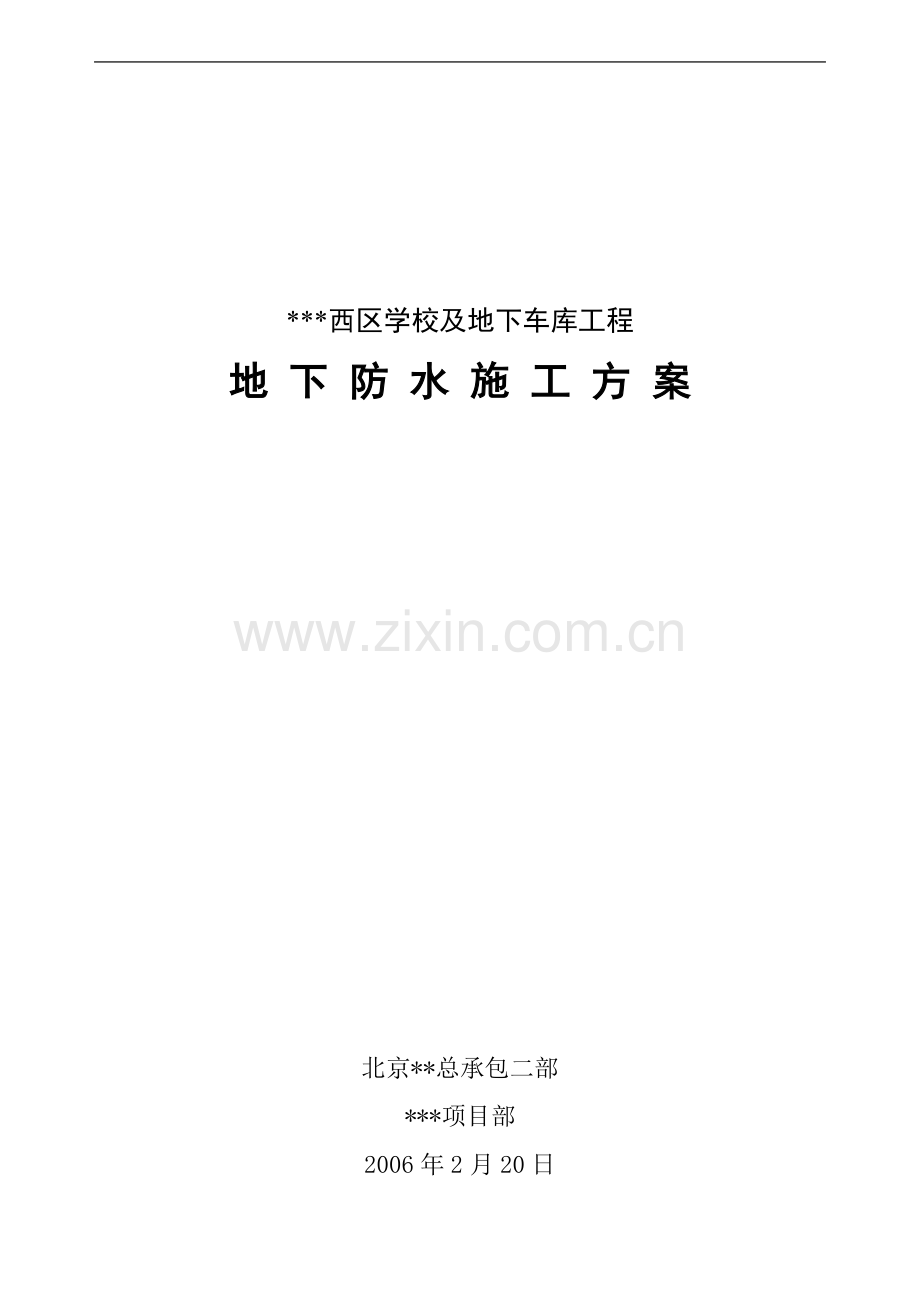

***西区学校及地下车库工程
地 下 防 水 施 工 方 案

北京**总承包二部
***项目部
2006年2月20日

1、编制依据
序号
文 件 名 称
文件编号
实施日期
1
《地下防水工程技术规范》
GB50108-2001
2001.12.31
2
《地下防水工程质量验收规范》
GB50208-2002
2002.04.01
3
《混凝土结构工程施工质量验收规范》
GB50204-2002
2002.04.01
4
《建筑安装分项工程施工工艺规程》
DBJ/T01-26-2003
2004.03.01
5
《建筑工程资料管理规程》
DBJ01-51-2003
2003.02.01
6
《北京市建筑结构长城杯工程质量评审标准》
DBJ/T01-69-2003
2003.02.01
7
《建筑构造通用图集》
88J6

8
《建筑构造通用图集》
88JZ3

9
《***西区学校及地下车库工程施工组织设计》

10
***（西区）学校施工图纸
建1-建42
结施1-结施20

11
***（西区）车库施工图纸
防建1-防建8
防结1-防结8

12
图纸会审、工程洽商、设计变更通知

2、工程概况
2.1工程简介
序号
项 目
内 容
1
建 筑
面 积
（m2）
总建筑面积
38140
地下
学校
998
地上
学校
22802
车库
14180
车库
160
2
建 筑
层 数
学校
地上5层，局部地下1层
车库
地下1层，局部设备用房地下2层
3
建 筑
层 高
（m）
地下
学校地下一层：4.5；车库地下一层：4.5、4.8
地上
3.6
4
结 构 形 式
基础类型
学校：独立基础；车库：筏板基础
结构类型
框架剪力墙
5
抗 震
等 级
学校：框架一级；剪力墙二级。车库：三级。
6
抗渗
等级
学校
基础底板：C30S6，地下室外墙：C40S6
车库
基础底板、地下室外墙：C30S8，顶板C30S6
7
底板
厚度
学校
400mm
车库
300mm
8
防水
等级
学校、车库均为一级防水

2.2 分项工程概况
地下结构防水工程由抗渗砼结构自防水、SBS防水卷材及肥槽2：8灰土回填、结构施工缝处的止水条、止水钢板防水等几个方面组成。
序号
措 施
内 容
1
结构
自防水
本工程混凝土均采用预拌混凝土。
学校：地下室底板、外墙均采用抗渗混凝土，抗渗等级S6。
车库：基础底板、地下室外墙均采用抗渗混凝土，抗渗等级S8，上部为绿化处结构顶板、人防顶板采用抗渗混凝土，抗渗等级S6。
2
SBS卷材
柔性防水
地下室防水卷材采用SBS（厚度3mm+3mm =6mm）聚酯胎改性沥青防水卷材，铺贴面积约为43270.8m2，底板防水保护层为50mm厚C20细石混凝土，底板范围防水卷材立面保护墙采用240mm厚灰砂砖墙，地下室外墙防水保护层采用50mm厚聚苯板。
3
构造防水
除了车库局部地下二层以及学校地下室肥槽处地基作回填级配砂石处理以外，其它肥槽均为900mm范围内回填2：8灰土。
4
其它防水
学校：地下室底板后浇带施工缝采用止水条，外墙后浇带采用止水钢板。车库：基础底板、顶板后浇带施工缝采用止水条，外墙后浇带采用止水钢板
3、施工安排
3.1 单位工程质量目标：结构长城杯。
分项工程质量目标：100%合格
3.2 流水段划分：
3.2.1划分依据：本工程流水段划分主要根据工期要求、结构形式、工作量、工作面、劳动力的均衡情况来综合考虑。
3.2.2流水段划分：
车库部分：车库地下一层以后浇带为界划分为八个流水段，见车库结构施工流水段划分图。
学校部分：根据学校建筑平面布局、基础形式及平面布置、工程量等，学校地下结构划分为七个流水段，地上结构划分为六个流水段见学校地下结构施工流水段划分图及学校地上结构施工流水段划分图。
3.3 施工部署：
底板范围内采用外防内贴；地下室外墙采用外防外贴。
根据施工进度、场地布置、流水段划分等，车库基础底板自北向南铺设。底板防水层采用空铺法，外墙防水层采用满粘法。地下室墙体砼施工时先浇筑外墙抗渗混凝土，外墙与内墙交接处卡设钢板网。车库局部地下二层外墙防水及肥槽地基分层回填级配砂石须在地下一层基础底板打垫层之前完毕，其它肥槽在地下结构外墙防水层做完后进行分层分段回填。
3.4 工期安排：
结构总工期控制：开工日期：2006年12月28日，计划竣工日期：2006年6月20日。
地下室防水工程控制：本工程各阶段计划施工工期详见下表：

序号
分项工程
开始日期
结束日期
1
基础底板防水
2006-03-04
2006-03-06
2
基础底板结构
2006-03-07
2006-03-09
3
地下结构
2006-03-10
2006-03-22
4
地下外墙防水
2006-03-23
2006-03-30
5
肥槽灰土回填
2006-03-31
2006-04-10
3.5 劳动组织
3.5.1 防水卷材施工由分包单位组织人员施工，分包单位资质要符合要求，证件齐全，管理规范，并具有一定技术力量。设专人负责施工管理与现场协调。混凝土结构自防水、施工缝的处理、止水条、止水钢板的埋设由混凝土工长负责。
3.5.2 混凝土施工设置2名专项工长，实行栋号主管负责制，安排2名试验人员（经过专业培训考核，持证上岗），由混凝土班组施工，地下结构配备25砼工。
3.5.3 具体操作人员配备详见下表：
工 种
人 数
混凝土工
25
防水工
20
砌筑
20
杂工
10
4、施工准备
4.1 技术准备
4.1.1 施工前，专项工长根据施工组织设计及施工方案对作业班组进行全面施工技术及安全交底，说明施工方法、技术要点及质量标准。
4.1.2根据施工图纸和生产安排，技术员编制试验计划，在施工过程中严格执行。原材料进场后，现场技术员应及时做好原材的试验交底工作。试验工进行防水卷材外观检测，然后取样送试。
4.1.3技术部门应提前对预拌混凝土供应厂家进行技术交底，说明原材、配合比、外加剂、供应速度、初凝时间等技术要求，并要求预拌混凝土供应时匀速进场不间断。搅拌站按长城杯要求提供全套预拌砼技术资料，包括：混凝土开盘鉴定、混凝土配合比申请单、混凝土运输单、商品砼合格证、砼碱总量及氯化物计算书等。
4.1.4 技术部门收集齐全分包单位资质，特殊工种上岗人员的上岗证等。
4.2 现场准备
4.2.1现场道路做好硬化，使现场排水流畅，并专设清理人员清扫。做好现场施工照明准备。
4.2.2 现场做好消防准备工作，备好消防灭火器材，以防卷材施工发生事故。
4.2.3准备一间卷材库房及一间小型机具库房，配备灭火器，并与易燃易爆物品隔离。
4.2.4地下防水混凝土浇筑前检查并清理模板内残留杂物，用水冲净。检查电源、线路并做好照明准备工作。浇筑混凝土的架子、马道支搭完毕，并有良好的安全措施。
4.2.5 砼工长根据商砼质量技术要求，提前与搅拌站联系，明确浇筑部位、浇筑时间、砼供应速度，并协调车辆调配工作，做好砼的浇筑、泵车、泵管加固、支设等准备工作。
4.3 材料准备
4.3.1 混凝土结构自防水工程
本工程结构混凝土全部采用商砼，搅拌站负责提供本工程所需混凝土。并对原材料及成品混凝土提出如下要求：
材料名称
材料规格
要求
水泥
PO 32.5
抗渗混凝土最小水泥用量为320Kg/m3。
细骨料
中砂
具有良好的级配，含泥量不大于3%。
水
饮用水
不得含有有害物质
粗骨料
碎石、卵石5-25mm
连续级配，针片状颗粒含量不大于10％。含泥量不大于1%。
掺合料
Ⅱ级粉煤灰
符合相应的技术性能指标，必须进行复试，
外加剂
各种外加剂要求符合相应的技术性能指标，必须进行复试，膨胀性外加剂不得采用复合型。
本工程按设计要求，主体结构使用砼按此要求进行控制，氯离子含量不大于0.2%，碱含量应控制在3Kg/m3以内；
基础工程用水泥、砂石、外加剂、掺合料等混凝土用建筑材料，必须具有由市技术监督局核定的法定检测单位出具的含有碱含量和碱集料活性数据的检测报告及氯离子含量检测报告，无碱含量数据检测报告的混凝土禁止在基础工程中使用。
抗渗混凝土技术指标要求见下表：
材料名称
水灰比
砂率
灰砂比
坍落度
初凝时间
顶板
墙体
抗渗砼
0.4-0.55
38%～40%
1：2～1：2.5
160～180mm
180～200mm
4小时左右
4.3.2 SBS柔性防水卷材
卷材的外观质量、品种规格应符合现行国家或行业标准，卷材及其胶粘剂应具有良好的耐水性、耐刺穿性、耐腐蚀性和耐菌性。防水卷材进场后同一型号、同一进场批次作一检验批进行复试，首先进行外观检查，每组随机抽取4卷进行外观检查，并取每4卷中最轻的一卷进行复试，以此确定该验收批的卷材，并全部为见证试验，复试合格后方可进行施工。
材料名称
规格
数量
SBS
聚酯胎 3mm
约4350卷
4.3.3 回填土
回填土：用于回填的土不得含有树枝、砖、块等杂物。在使用前应过筛，进行氡的检测。其含水率应以紧握成团，落地开花为宜。如水份偏高，可把土翻松，进行晾晒；如偏低可提前一天适当湿润。
材料名称
规格
数量
灰土
2：8
5322m3

4.3.4其它：
材料名称
规格
单位
数量
备注
止水条
20mm×30mm
m
/

止水钢板
250mm宽
m
/

4.4 主要机具准备：

机具
数量
机具
数量
HBT80地泵
5台
插入式振捣棒
20台
汽车泵
1辆
砼泵管
200米
蛙式打夯机
8台
铁锹
40把
土方车
20辆
2m靠尺
8把
手推车
30辆
胶皮管
4把
木耙
6把
木折尺
6把
以及汽油喷灯、小线和钢尺等
5、主要施工方法
5.1 抗渗砼结构自防水
5.1.1 工艺流程
Ø 基础底板
钢筋、模板、水电及止水钢板验收→清理施工缝并湿润施工缝及模板→联系确定混凝土供应及泵车→泵车就位→核定配合比、检查砼坍落度→输送与混凝土同配合比的砂浆润滑输送管内壁→顺次梁方向浇筑，分层浇筑，分层振捣→留置施工缝→压实、抹面→养护→成品保护
Ø 墙体混凝土
钢筋、模板、水电及止水钢板验收→清理施工缝并湿润施工缝及模板→联系确定混凝土供应及泵车→泵车就位→核定配合比，检查混凝土坍落度→先浇筑50mm厚同混凝土配合比砂浆→分层浇筑，分层振捣→留置施工缝→拆模、养护及成品保护
5.1.2 施工要点
Ø 地下砼全部采用预拌砼，由砼输送泵进行运输。其中使用抗渗砼的部位有车库基础底板、地下室外墙、人防通道、汽车坡道均采用S8抗渗砼，上部为绿化处结构顶板、人防
顶板采用S6抗渗砼。学校地下室基础底板、外墙采用S6抗渗砼。
Ø 基础底板每个施工流水段的砼一次浇筑完毕，不设施工缝，浇筑过程中砼的全部间歇时间小于2小时。墙体的第一道水平施工缝：学校留置在高出底板300mm的地方，车库留置在高出基础梁300mm的地方，设止水钢板，做成平直缝，随底板一起浇筑砼，施工缝清理完毕后，然后支外墙模板、浇筑砼。

Ø 基础底板及地下室外墙后浇带处分别用比底板及地下室外墙高一级的微膨胀防水混凝土浇筑。

Ø 墙体竖向施工缝按流水段划分图留置，±0.000以下外墙竖向施工缝处埋止水钢板，如图：

Ø 地下外墙模板全部采用加焊止水环的三节止水螺栓，拆模后，然后抹1:2膨胀水泥砂浆抹面找平。作法见下图：

Ø 地下外墙竖向梯格筋模板顶棍加焊钢板止水环，见下图。

Ø 地下墙体与地下顶板的水平施工缝处沿墙正中埋设橡胶止水条。

5.1.3 其它要点：
Ø 抗渗砼施工前，必须做好施工缝清理的隐检工作，模内无杂物，火烧丝甩头向内不得贴模，止水条连续且固定牢固。
Ø 外墙砼浇筑前，应浇筑50mm厚与抗渗砼同配比的防水砂浆，且铺匀振实，不得出现夹渣现象。
Ø 砼分层浇筑，分层振捣，分层厚度不得大于500mm，且振捣棒不得触动止水条。
Ø 外墙与内墙交接处应支设钢板网，抗渗砼墙体浇筑不得出现施工冷缝。
Ø 抗渗砼终凝后应立即进行养护，养护时间不得少于14天，养护期间应保证砼表面湿润，14天后测试含水率，含水率合格后做卷材防水。
5.2卷材防水施工
5.2.1工艺流程
基层处理 →基层含水率检测 →基层隐检 → 涂刷基层处理剂 →对阴阳角、管根等部位进行附加增强处理 → 弹线 →铺贴防水卷材 → 防水层隐检 →做保护层
5.2.2 施工要点
Ø 基础底板防水采用外防内贴法，地下外墙防水采用外防外贴法。施工前，将永久性保护墙砌筑在同一垫层上，学校墙厚240mm，墙高660mm，车库部分墙厚240mm，墙高560/1100mm，采用页岩砖砌筑。保护墙内表面抹20mm厚1:3水泥砂浆找平。
Ø 防水基层必须牢固、无松动、起砂现象，表面平整、光滑、均匀一致。基层若高低不平或凹坑较大，将凸出基层的异物等铲除，并清扫干净，用1:3水泥砂浆抹平，阴阳角、管根等部位应更加仔细清理。阴、阳角处做圆弧处理，半径R=50mm。大面平整度不大于5mm。
Ø 防水基层含水率检测，采用经验方法，即用1m2卷材平铺在找平层上，静置3小时后掀开检查，找平层覆盖部位与卷材上未见水印，即可铺设防水层。

Ø 铺贴卷材之前首先在基层上均匀涂刷一层冷底子油，待干了之后再开始卷材铺贴。
Ø 防水卷材铺贴采用热熔法施工，底板采用空铺法，外墙采用满粘法。
Ø 铺贴外墙面卷材之前，应先铺底面，后铺立面，即先将接槎处的卷材揭开，清理干净，如有破损，修补后继续施工，错槎接缝，上层卷材盖过下层卷材150㎜。
Ø 对于阴阳角处较易出现的空鼓现象，先贴附加层，并应边铺贴边检查附加层状况，一旦出现空鼓立即划开重来，再增贴附加层。对于人为损坏处，应首先将破损处清理干净，然后加贴附加层。
Ø 对于外墙管根、积水坑、电梯井等阴、阳角处，先用干硬性水泥砂浆抹成圆弧，然后做相同防水卷材附加层，附加层宽度≥500mm。
Ø 车库顶板防水卷材保护层从中间起脊，两边分别向东西方向找坡0.5%，保证最小厚度50mm。
5.2.3 细部做法
Ø 卷材铺贴前，防水基层进行处理找平。阴阳角处均抹灰做成圆弧，半径R=50mm。
Ø 底板防水卷材施工时，卷材应先铺保护墙立面，后铺平面；首先铺贴阴阳角、管根及集水坑等部位，用双层卷材做附加增强处理。然后铺贴局部做成样板，经质检及监理检查合格后才可大面积铺贴。大面积铺贴时，两幅卷材的搭接长度，长短边均为100mm。上下两层和相邻两幅卷材接缝应错开350mm宽，且两层卷材不得相互垂直铺贴。同一层相邻两幅卷材的横向接缝，应彼此错开1500mm以上，避免接缝部位集中。地下室的立面与平面的转角处，卷材的接缝应留在底板的平面上，距立面不应小于600mm。示意图见下：

Ø 铺贴外墙面卷材之前，应先铺底面，后铺立面，即先将接槎处的卷材揭开，清理干净，如有破损，修补后继续施工，将原甩槎的卷材贴牢，再将墙体卷材错槎下压150mm，保护层采用50厚苯板保护墙。搭接做法见图：

Ø 外墙防水收头做法如下图：

Ø 后浇带处防水做法如下图：

Ø 集水坑防水做法如下图：

5.3肥槽回填土
Ø 肥槽：900范围内采用2：8灰土回填，在回填前应由专人负责拌合，拌合要均匀按2：8的体积拌合。
Ø 在基坑边坡四周每隔3m钎一个木橛子，以控制回填土的高度。
Ø 回填土要分层锚摊，每层虚铺厚度为250mm，每层铺摊后，用铁锹耙平。
Ø 回填土每层至少要夯打三遍，夯实后200mm，打夯应一夯压半夯，夯夯相接，纵横交叉。严禁用水浇土使之下沉。
Ø 每层夯实后，必须通知试验工进行环刀取样测试干密度，试验合格后方可进行下一
层回填。
Ø 分段交接处应填成阶梯形，梯形的高宽比一般为1：2，上下层错开距离不小于1m。
Ø 在土源供应及时的情况下，回填土要连续进行，尽快完成。
Ø 肥槽回填土时，靠近卷材部位必须用木夯，由人工进行夯实。
6 质量标准及要求
6.1 所使用防水卷材、橡胶止水条资料必须齐全，按有关规定进行有见证取样及试验。6.2 所使用的橡胶止水条应具有缓胀性能，其7d的膨胀率不应大于最终膨胀率的60%。
橡胶止水条应用水泥钉钉在砼上，保证其不移位。
6.2 防水基层牢固，无松动、起砂现象，基层表面清洁干净。
6.3 底板、外墙基层表面保证平整，2m以内最大空隙不大于5m，每米内不多于一处。空隙仅允许平缓变化。
6.4 铺贴完毕的防水层必须保证无空鼓，起砂现象，无损伤，搭接长度符合要求。
6.5 混凝土浇筑前，预拌混凝土要有搅拌站的开盘鉴定、原材及外加剂的试验单和配合比， 现场搅拌混凝土开盘前应有原材复试报告及配合比通知单。
6.6 现场验收预拌混凝土按委托单中的项目认真校对，预拌混凝土运输单按批装订成册，并填好目录，写清结论。
6.7基础工程用水泥、砂石、外加剂、掺合料等混凝土用建筑材料，必须具有由市术监督局核定的法定检测单位出具的含有碱含量和集料活性数据的检测报告，无碱含量数据的检测报告在混凝土施工中禁止在基础工程上使用。
6.8混凝土碱含量＜3Kg，混凝土方面的具体质量标准及要求详见《混凝土工程施工方案》
6.9 抗渗砼必须里实外光，不得出现蜂窝、夹渣、施工冷缝等问题。
7 注意事项
7.1 成品保护措施
Ø 加强施工人员质量意识，勿使工具损伤卷材，勿使重物砸破卷材。
Ø 卷材铺贴禁止穿钉掌鞋或带泥砂硬底鞋施工。
Ø 卷材铺贴完毕及时做保护层。
Ø 对于损坏处的卷材防水，要进行妥善处理并增设附加层。
Ø 顶板、楼梯踏步混凝土浇筑完毕后，不能过早上人。
Ø 混凝土浇筑完毕，应及时清理漏、溅在墙及楼板上的混凝土浆，确保混凝土面的清
洁。
Ø 墙体混凝土浇筑完毕，应及时将大模板操作台上及边角处散落的混凝土清理干净，避免下次支模时掉入墙内，出现夹渣。
Ø 浇筑混凝土时配备看筋人员，及时将钢筋复位，同时配备看模板人员，避免出现跑模、跑浆等。
Ø 混凝土浇灌前必须搭设800mm宽的马道，防止踩踏钢筋。
Ø 混凝土浇筑后，应及时采取有效养护措施，严防脱水和收缩裂缝。采用浇水养护应设专人喷水，保持混凝土湿润不脱水。
Ø 混凝土后浇带两侧混凝土浇筑后，应用盖板封闭严密，避免杂物和雨水进入，污染钢筋。
Ø 已浇筑完的顶板混凝土强度达到上人无脚印时，才能在上人作业。
7.2 安全环保措施
Ø 进入施工现场必须戴安全帽，现场内严禁吸烟。
Ø 基层处理剂涂刷完毕经过8小时以上达到干燥程度，方可进行热熔施工，以避免失火。
Ø 清除现场易燃、易爆物品、材料，配备足够数量的灭火器，保证消防道路通畅。
Ø 材料、机具存放于专门库房，设专人看管。
Ø 六级以上大风，停止施工。
Ø 振捣手穿胶鞋，戴绝缘手套，使用带有漏电保护的开关箱。浇筑混凝土时，必须搭设专用马道，并搭设护身栏。
Ø 清管时，管端设挡板或安全罩，管端严禁有人员站立，以防喷射伤人。
Ø 混凝土输送使用的泵管、卡具，使用前应仔细检查，对于磨损严重、存在裂缝的泵管及变形破损卡具禁止使用。
Ø 使用振捣棒前检查部件和软管，接线是否正确，试行运转后，方可使用。
Ø 振捣棒应单设电源线和电源箱，箱内要有漏电保护器，电机外壳做好接零保护，工作时两人操作，一人持棒，一人看电机，随时挪动，不得拖拉。
Ø 浇筑结束后，及时清理后台现场，清扫马路，并将积水坑中的水抽出，所沉淀的砂、石清现场内设专人打扫卫生、洒水，保持现场干净整洁，无扬尘。
Ø 振捣棒采用低噪音振捣棒。
Ø 预拌混凝土车应在沉淀池处清洗干净，方能上路运行。
