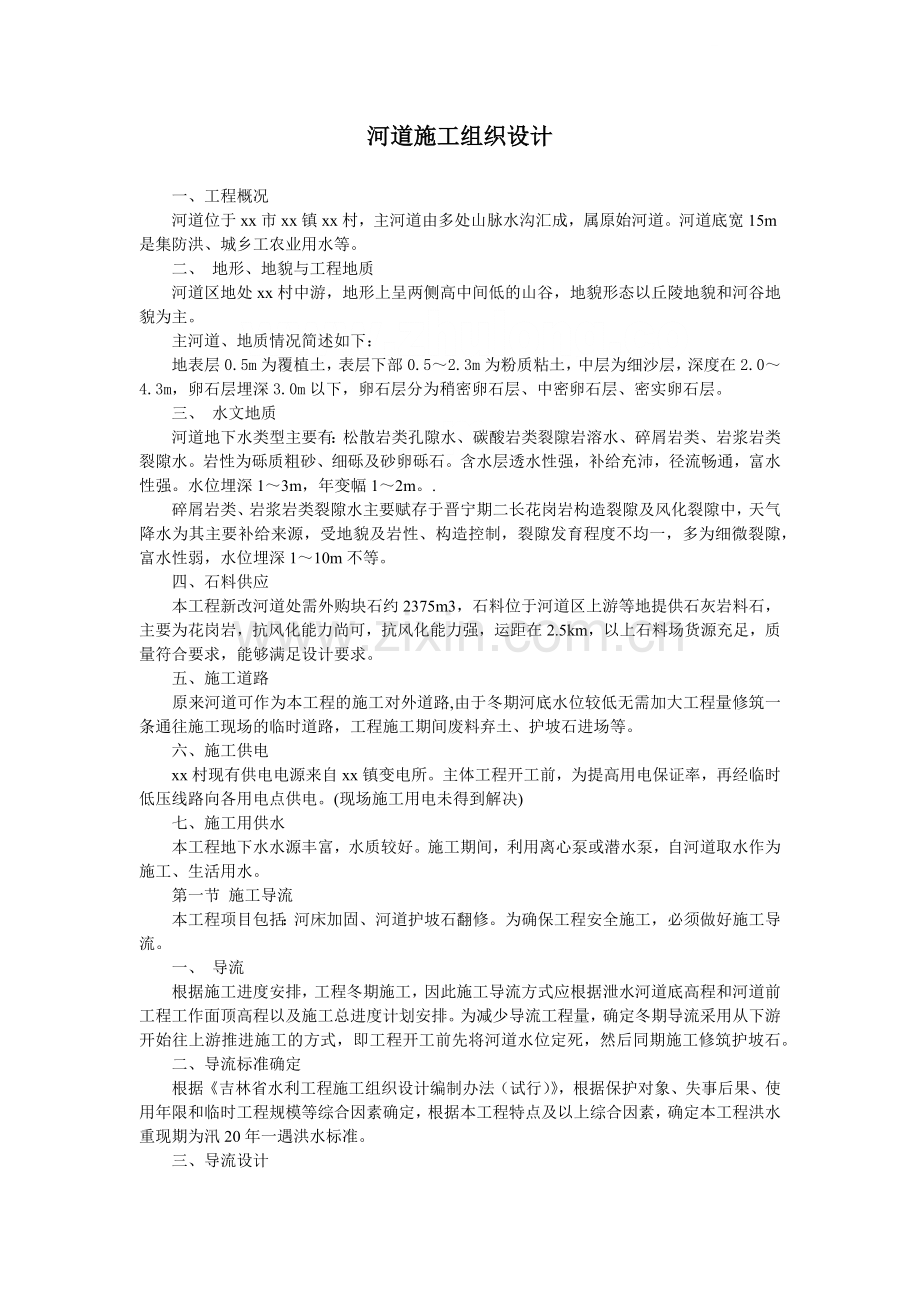

白山市某河道改造施工方案.docx_第1页
第1页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、河道施工组织设计 一、工程概况河道位于xx市xx镇xx村,主河道由多处山脉水沟汇成,属原始河道。河道底宽15m是集防洪、城乡工农业用水等。二、 地形、地貌与工程地质河道区地处xx村中游,地形上呈两侧高中间低的山谷,地貌形态以丘陵地貌和河谷地貌为主。主河道、地质情况简述如下:地表层0.5m为覆植土,表层下部0.52.3m为粉质粘土,中层为细沙层,深度在2.04.3m,卵石层埋深3.0m以下,卵石层分为稍密卵石层、中密卵石层、密实卵石层。三、 水文地质河道地下水类型主要有:松散岩类孔隙水、碳酸岩类裂隙岩溶水、碎屑岩类、岩浆岩类裂隙水。岩性为砾质粗砂、细砾及砂卵砾石。含水层透水性强,补给充沛,径流畅

2、通,富水性强。水位埋深13m,年变幅12m。.碎屑岩类、岩浆岩类裂隙水主要赋存于晋宁期二长花岗岩构造裂隙及风化裂隙中,天气降水为其主要补给来源,受地貌及岩性、构造控制,裂隙发育程度不均一,多为细微裂隙,富水性弱,水位埋深110m不等。四、石料供应本工程新改河道处需外购块石约2375m3,石料位于河道区上游等地提供石灰岩料石,主要为花岗岩,抗风化能力尚可,抗风化能力强,运距在2.5km,以上石料场货源充足,质量符合要求,能够满足设计要求。五、施工道路原来河道可作为本工程的施工对外道路,由于冬期河底水位较低无需加大工程量修筑一条通往施工现场的临时道路,工程施工期间废料弃土、护坡石进场等。 六、施工

3、供电xx村现有供电电源来自xx镇变电所。主体工程开工前,为提高用电保证率,再经临时低压线路向各用电点供电。(现场施工用电未得到解决)七、施工用供水本工程地下水水源丰富,水质较好。施工期间,利用离心泵或潜水泵,自河道取水作为施工、生活用水。第一节 施工导流本工程项目包括:河床加固、河道护坡石翻修。为确保工程安全施工,必须做好施工导流。一、 导流根据施工进度安排,工程冬期施工,因此施工导流方式应根据泄水河道底高程和河道前工程工作面顶高程以及施工总进度计划安排。为减少导流工程量,确定冬期导流采用从下游开始往上游推进施工的方式,即工程开工前先将河道水位定死,然后同期施工修筑护坡石。 二、导流标准确定根

4、据吉林省水利工程施工组织设计编制办法(试行),根据保护对象、失事后果、使用年限和临时工程规模等综合因素确定,根据本工程特点及以上综合因素,确定本工程洪水重现期为汛20年一遇洪水标准。三、导流设计非汛期河道主要加固工程项目河道、河床开挖、河道护坡石回填筑工程等。按照施工进度安排,施工期定于111月份,即在春天雪水融化汛前完工。施工期间应尽量保持冬期水位最低,确保施工安全防止事故发生,根据本工程特点,该时段内按20年一遇洪水标准。四、 砌石设计整个砌石呈弧形布置与河道相接,另一面为山坡按1:2坡值。总长约250米。顶宽度确定为0.5米,高3.15米,背水坡定为10.5,迎水面定为立面。设计河底宽1

5、5m。 为保证施工安全,冬期除土石方开挖及部分拆除工程外将不安排砌筑工程施工。五、砌筑、拆除施工(此项工程可延迟到明年雪水融化后施工)1)砌筑材料砌筑材料采用条石,砂浆为M10砌筑砂浆。条石横断面尺寸模数为2525100cm,要求条石抗压强度不低于20Mpa。内部可采用毛条石。2)脚手架搭设本工程设计河堤高3.5米,堤身较高的段落,搭设脚手架作为河堤砌筑施工的施工操作平台。施工脚手架随堤身砌筑,按层高1m分层搭设,一共三层。采用48双排钢管搭设,为确保脚手架的稳定性布置斜撑及剪刀撑。3)砌筑施工砌筑砂浆用砂浆拌和机拌和,斗车运至施工现场。勾带缝的砂浆由人工在现场拌和、转运。砌体按沉降缝分段砌筑

6、,采用两顺一丁的组砌方式,相邻工作段的砌筑高度不宜超过1.2m。各砌层应先砌外圈定位行列,然后砌筑里层,外圈与里层砌块交错连成一体,避免通缝。上下层竖缝错开距离不小于8cm,砌体各层平缝宽度不大于2cm,竖缝宽度不大于3cm。砌体外露面应进行勾缝,并应在砌筑时靠外露面预留深约2 cm的空缝备做勾缝之用,勾缝采用带缝。砌体隐蔽面砌缝可随砌随刮平,不另勾缝,每20米设一道沉降缝,缝宽2cm,缝内填沥青木板,沉降缝两侧壁应平齐无搭接。砌石工程施工应严格遵守砌体工程施工及验收规范(GB50203-98)。(由于以进入冬期石体砌筑无法施工只能进行主河道沟槽土石方施工) 4)拆除施工拆除采用人工或电锤拆除

7、,拆除后用拖拉机运输至河道下游堆存。左、右岸河堤工程施工完毕后,即可拆除脚手架。拆除顺序从下游开始逐步向上游推进,拆除方式采用机械拆除,辅以人工进行。施工时挖掘机位于河堤内侧对脚手架进行拆除,注意挖掘机的停置位置不得太靠近河堤外侧,以防翻车。拆除后采用人工挑运,土料堆积在岸边空地处,草(编织)袋外弃,不得在现场随意堆放或丢弃在河中。第二节 施工方法根据平衡与调配方案,综合考虑各种机械的性能特点以及现场的地形条件、交通条件和运距等,确定施工方案如下:(一)主河道土石方及堆放新改河道共需开挖土石方料约15312.5m3,将新开河道土石方回填老河道及填筑修路。 土石方开挖挖方范围为新改河道设计轮廓线

8、,河道土石方开挖线按12边坡控制,施工中注意加强监测,如发生塌坡现象应及时处理,防止事故。采用1.0立方米反铲挖掘机配推土机将挖的土石方推运至老河道堆放,待河道接通后验收后将老河道回填。(二)石方开挖本工程河道石方开挖主要是弱风化岩石,用破碎将弱风化岩石破开,施工中严格控制超挖量,不允许欠挖。其他段石方开挖采用一般石方开挖方式施工,开挖后的石碴采用1立方米挖掘机配自卸车分别运至老河道,遵照水工建筑物岩石基础开挖工程施工技术规范(SL47-94)执行。第三节施工总布置本工程施工总布置的内容包括:施工导流、料场布置、土石方临时堆存、场内外交通及衔接、施工仓库及生活福利设施等。一、料场布置石料场拟定

9、在上游、按购石料解决,不计占地。二、场内外交通及衔接工程施工期间,在河道和原有道路之间修一条临时路,路面宽8.0米,总长约500米,临时占地4亩,其他场内临时施工道路共2km,不计占地。三、施工仓库本工程施工仓库主要集中在宿舍楼所在地,经估算,需建水泥仓库、油料库和其他仓库共计1000平方米。属矿区范围,不计占地。四、生活福利设本工程生活福利设施均集中设于宿舍楼所在地,属矿区范围,不计占地。五、工期1.准备工作5天2.沟槽土石方施工28天3.护坡砌筑工程29天4.回填工程5天5.收尾工程4天第四节 施工组织管理机构现场组织管理机构框图施工项目经理项目技术负责人材料负责人质检负责人施工组 后勤组

10、安全保卫组创卫负责人技术内业、统计试验负责人机电组架子施工队砼施工队砌体施工队普工队第五节 质量保证体系白山钴业河道项目确定施工质量目标和工程质量控制程序按确定施工质量目标和工程质量控制程序施工编制质量记录现场进行质量检查按标准样本制作试块和材料检验严格按操作规程施工对施工人员进行质量教育编制作业指导书现场交底队按确定施工质量目标和工程质量控制程序检查第六节 质量检查控制制度1、建立质量保证体系,确保优良工程。2、建立项目管理内部的工作联系单,施工整改单管理制度,制定合理的施工流程、规范和质量方法标准。3、建立质量否决,以专职质量监督员为主,与现场施工员一起加强对操作班组的监督,发现问题及时整

11、改,不合格的工程不予签证和确认。4、认真按图纸施工,按规程操作,建立自检、互检质量保证体系。5、技术、质量工程师应根据设计图纸及质量评定标准进行跟踪管理,对各道工序进行把关、评定,提出书面整改意见,处理一般技术和质量问题,重大技术质量问题应向技术负责人汇报,并提出整改意见。6、技术负责人应对工程技术和质量进行抽查,并责令在规定的时间内进行整改。重大技术和质量问题的整改结果,技术负责人应进行复查。第七节 质量管理保证措施(1)以加强施工项目质量控制为主要目标,以人为核心,坚持严把质量关。(2)项目部专设质量监督小组,质量管理坚持事前控制、事中控制、事后验收,经常检查工作质量、工序质量和中间过程质

12、量。(3)要求参加施工的管理人员必须熟悉图纸,充分理解设计,掌握关键部分的质量要求和施工方法。(4)分部、分项工程均应制定相应的质量目标和质量管理工作方法,做好质量交底工作。(5)加强材料的检查、验收工作,不合格的材料不准进入工地,严禁使用。(6)严格按图纸施工,按方法流程施工,按规范施工。(7)做好质量管理的书面记录,各道工序严格验收制度。未经验收的工序不允许转入下道工序施工,不合格的工程坚决返工。(8)坚持质量否决制。质量不合格的工作不予验收,并采取必要的处罚手段,要奖优罚劣。(9)施工中应对关键部位和关键项目的质量进行重点管理,经常检查,严格验收。第八节 质量管理制度1、技术交底制度坚持

13、以技术进步来保证施工质量的原则。技术部门编制有针对性的施工组织设计,积极采用新技术、新方法,针对特殊工序编排有针对性的作业指导书。每个工程每道工序施工前要组织进行各级技术交底。各级交底以书面形式进行。因技术措施不当或交底不清而造成质量事故的要追究有关部门和人员的责任。2、材料进场检验制度本工程的钢筋、水泥等各类材料需具备出厂合格证,并根据国家规范要求分批分量进行抽检,抽检不合格的材料一律不准使用,因使用不合格材料而造成的质量事故要追究验收人员的责任。3、施工挂牌制度主要工种如钢筋、混凝土、模板、砌石等,施工过程中在现场实行挂牌制度,注明管理者、操作者、施工日期,并做出相应的图文记录,作为重要的

14、施工档案保存。因现场不按规范、规程施工而造成质量事故的要追究有关人员的责任。4、质量文件记录制度质量记录是质量责任追溯的依据,力求真实和详尽。各类现场操作记录及材料试验记录、质量检验记录等要妥善保管,特别是各类工序接口的处理,应详细记录当时的情况,理清各方责任。5、有关工程技术、质量的文件资料管理制度工程文件资料的完整是工程竣工验收的重要依据,应真实和详尽。由专职资料员收集、整理、保管、存档,做到工程技术、质量保证资料及验收资料随工程进度同步进行。6、工程质量事故报告及调查制度发生质量事故,马上向当地质量监督机构和建设行政主管部门报告,并做好事故现场检验及保护工作,建设行政主管部门要根据事故等

15、级逐级上报,同时按照“三不放过”的原则,负责事故的调查处理工作。对事故上报不及时或隐瞒不报的要追究有关人员责任。第九节 安全管理程序项目经理各施工队兼职安全员土石方施工队安全技术监察安全管理小组技术部运输施工队项目副经理项目总工砌筑施工队第十节 安全管理制度1、认真贯彻执行国家、地方、局、公司有关安全工作的方针、政策、法规、制度和规程规定。2、定期召开安全生产工作会议,布置安全工作,研究解决存在的安全问题,制定整改措施并组织实施。3、坚持安全生产大检查,对查出的事故隐患必须整改。4、遵守各项安全规章制度,坚持科学管理和安全文明生产,不得违章指挥和冒险蛮干,当生产与安全发生矛盾时,必须首先保证安

16、全,对违章指挥造成的伤亡事故或经济损失严重的事故要负直接责任,对轻伤事故要组织调查、处理和上报,参与重伤以上事故的调查、处理。5、坚持组织安全培训教育,经常对职工进行安全生产宣传教育和组织安全培训工作,提高职工安全生产知识和安全技能,表扬和奖励安全 生产中的先进机台、班组和个人,批评和制止违章行为。6、对安全事故按“四不放过”原则进行调查和处理。7、加强对易燃易爆等危险品的安全储运和使用的管理。第十一节 环境保护措施结合施工场地的环境及施工现场作业的条件,做到依法施工,预防污染,持续改进,美化环境。第十二节 雨季施工措施结合本工程的特点,考虑雨季施工,应注意以下几点:1、做好原材料的防护及成品

17、保护工作。2、做好设备防雨措施,保证安全用电。3、如遇连雨天,做好施工的留置工作。第十三节 生活保证措施本着以人为本的精神,人是第一生产力要素,保障施工人员的生活,是保证工程进度、工程质量的主要因素,为此采取如下措施:1、根据施工现场的实际情况,搞好施工人员的休息,居住的生活环境。2、提高施工人员的生活标准。建立每周的伙食食谱。3、搞好生活场所的卫生。2劳动力计划表序号工种高峰人数日历天10203040501管理人员4444442机械操作工2222223砌体工10 10 101410 105普通工人8 8 88886架子工555555 总人数292929332929施 工 进 度 计 划 编号工程名称项目名称进 度 计 划 工 期备注第x个月第x个月第x个月上旬中旬下旬上旬中旬下旬上旬中旬下旬1准备工作前期施工准备2河道土石方工程挖土石方破碎3护坡砌筑工程河道护坡4回填工程护坡回填5附属工程竣工验收机械名称能力规格使用单位工程名称分部分项名称数量计划台班产量计划台班数需要机械数量计划起止日期砼搅拌机Jz-350xx钴业道路改造工程道路基层面层1挖掘机210Lcxx钴业道路改造工程道路基层面层2推土机SD16xx钴业道路改造工程道路基层面层1机械计划表注:以上为整体施工方案,在条件不允许的情况可分项施工。1.河道土石方开挖、2.河道浆砌石砌筑,工期延迟。
