某污水干管牵引法施工工艺

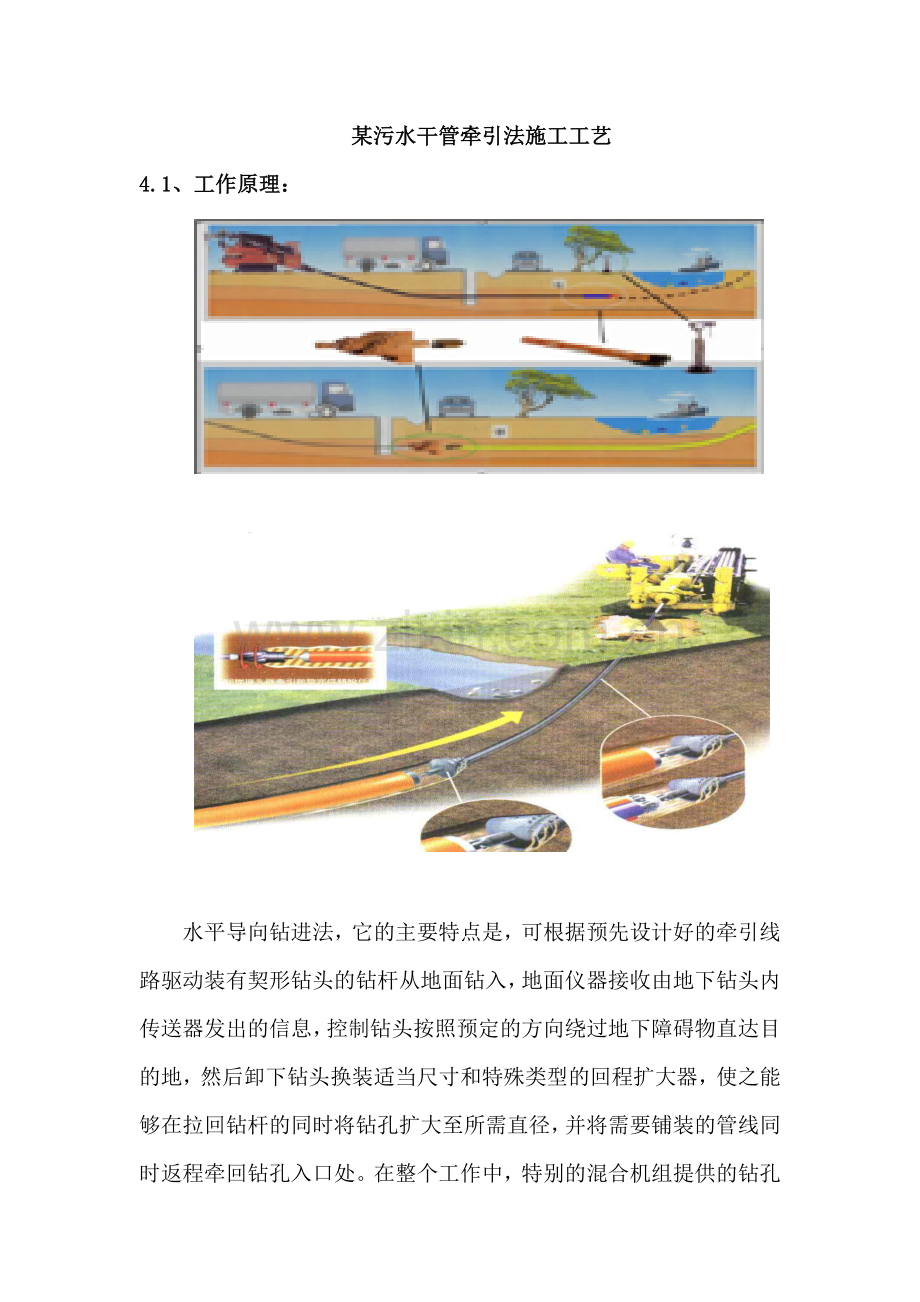

4.1、工作原理：

水平导向钻进法，它的主要特点是，可根据预先设计好的牵引线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。在整个工作中，特别的混合机组提供的钻孔
混合液不断地从钻头的钻口嘴喷出，用以润滑钻头，钻杆和加固钻道，以提高整个工程的工作效率。
4.2 工艺流程
设备就位
确定穿越路线
测量放线
施工前准备

扩孔

牵引管道穿越
管道焊接
导向钻孔
泥浆护壁

土方回填
砌检查井
闭水试验

1、准备工作
前期调查：进场后调查施工范围内地下管线情况，摸查清楚后才能进行施工。
方位定位：根据施工图纸，进行测量放样。并根据施工范围的地质情况、埋深、管径确定管材和一次牵引的管道长度，并设计好钻杆轨迹。
2、打导向孔
定向钻机采用钻进液辅助碎岩钻头钻压从钻杆尾部施加。钻头通常都带有一个斜面，所以钻头连续回转时则钻出一个直孔，而保持钻头朝某个方向不回转加压时，则使钻孔发生偏斜。探测器或探头可以安装在钻头内，也可安装在紧靠钻头的地方，探头发出信号，被地面接收器接收或跟踪，从而可以监测钻孔的方位、深度和其它参数。在那些从地表不能稳定跟踪钻孔轨迹的地方，或因钻孔深度太大，用无
线电频率方法难以保证定位精度的地方，也可采用有缆式导向系统，其缆线通过钻杆连接。
首先将探测棒插入导向头内，导向头后端与钢管连接，然后用顶管机给钢管施加压力，推进导向头，将导向头打入地下；导向仪可随时接收导向头的方位与深度，顶管机可根据此信息及时旋转导向头，使导向头随时改变深度和方向，在地下形成一条直径为100mm的圆孔通道，孔道中心线即为所需敷设管道的中心线。
3、扩孔、成孔
在孔洞形成后，将导向头卸下，装上一钻头，钻头孔径比孔洞大1.5倍，然后将钻头往回拖拉至初始位置，卸下该钻头，换上更大的钻头，来回数次，直到符合回拖管道要求。为了防止塌孔，在注射的水中加入外加剂，该外加剂有固化洞壁。润滑钻杆等作用。
4、牵引管道
钻孔完成后，将管材按连接成需要长度，将管材两端封闭，一端与钻头相连，将其一次性拖入已形成的孔洞中，即完成整个埋管工序。
5、砌筑检查井
牵引管施工完成后需要进行检查井施工，在牵引管末端砌筑检查井。
6、验收
根据设计及验收规范进行闭水试验等验收工作。
4.3、施工设备
采用国产DDW-350牵引钻机，马克3导向仪。另配功率为45KW
的不停钻射流循环泥浆搅拌系统，可快速制备钻进用泥浆；操纵台全功能数字仪表显示，独立的液压锚桩系统。钻机整体性能优越。
 回扩钻具和辅助设备的选择范围非常广泛，许多都具有特殊设计的提高性能特点。扩孔器大多为子弹头形状，上面安装有碳化钨合金齿和喷嘴。扩孔器的后部有一个旋转接头与工作管的拉头相连。对复杂地层条件进行了有利的特殊设计，其包括用于岩石中扩孔的扩孔头。

钻杆要求很高的物理机械性能，必须有足够的轴向强度承受钻机给进力和回拖力，足够的抗扭强度承受钻机施加的扭矩；要有足够的柔韧性以适应钻进时的方向改变；还要尽可能地轻，以方便运输和使用；同时，还要能耐磨损与擦痕。

定向钻进技术要依靠准确的钻孔定位和导向系统。随着电子技术的进步，导向仪器的性能已有明显改善，能获得相当高的精度。
    导向系统有几种类型，最常用的如“手持式(walk-over)”系统，它以一个装在钻头后部空腔内的探测器或探头为基础。探头发出的无线电信号由地面接收器接收，除了得到地下钻头的位置和深度
外，传输的信号还往往包括钻头倾角、斜面面向角、电池电量和探头温度。这些信息通常也转送到钻机附属接受器上，以使钻机操作者可直接掌握孔内信息，从而据此作出任何有必要的轨迹调整。走过式系统的主要限制，是必须要到达直接位于钻头上部的地面。这一缺陷可采用有缆式导向系统或装有电子罗盘的探头来克服。有缆式导向系统用通过钻杆柱的电缆从发射器向控制台传送信号。虽然缆线增加了复杂性，但由于不依靠无线电传送信号，对钻孔的导向就可以跨越任何地形，并且可以用于受电磁干扰的地方。

    其它重要的附助设备包括：聚乙烯管焊接机、管道支护滚筒和电缆牵引器。
4.4 管材的选择
管材主要分为两种，一般的中空璧缠绕牵引管和PE环保健康给水管，两种管材质量不同，价格差别较大。相比较而言，PE给水管质量高，牵引距离长，施工质量更有保证，所以我们拟采用(HDPE)双壁缠绕管，该管材符合以下要求：

1、抗外压能力强，能承受较大拉力的管材。
2、具有较好的柔韧性，能较好的适应沉降，从而提高管道的抗震能力。
3、单位重量轻。在牵引过程中减少与孔壁的摩擦力，提高施工效率和节约成本。
