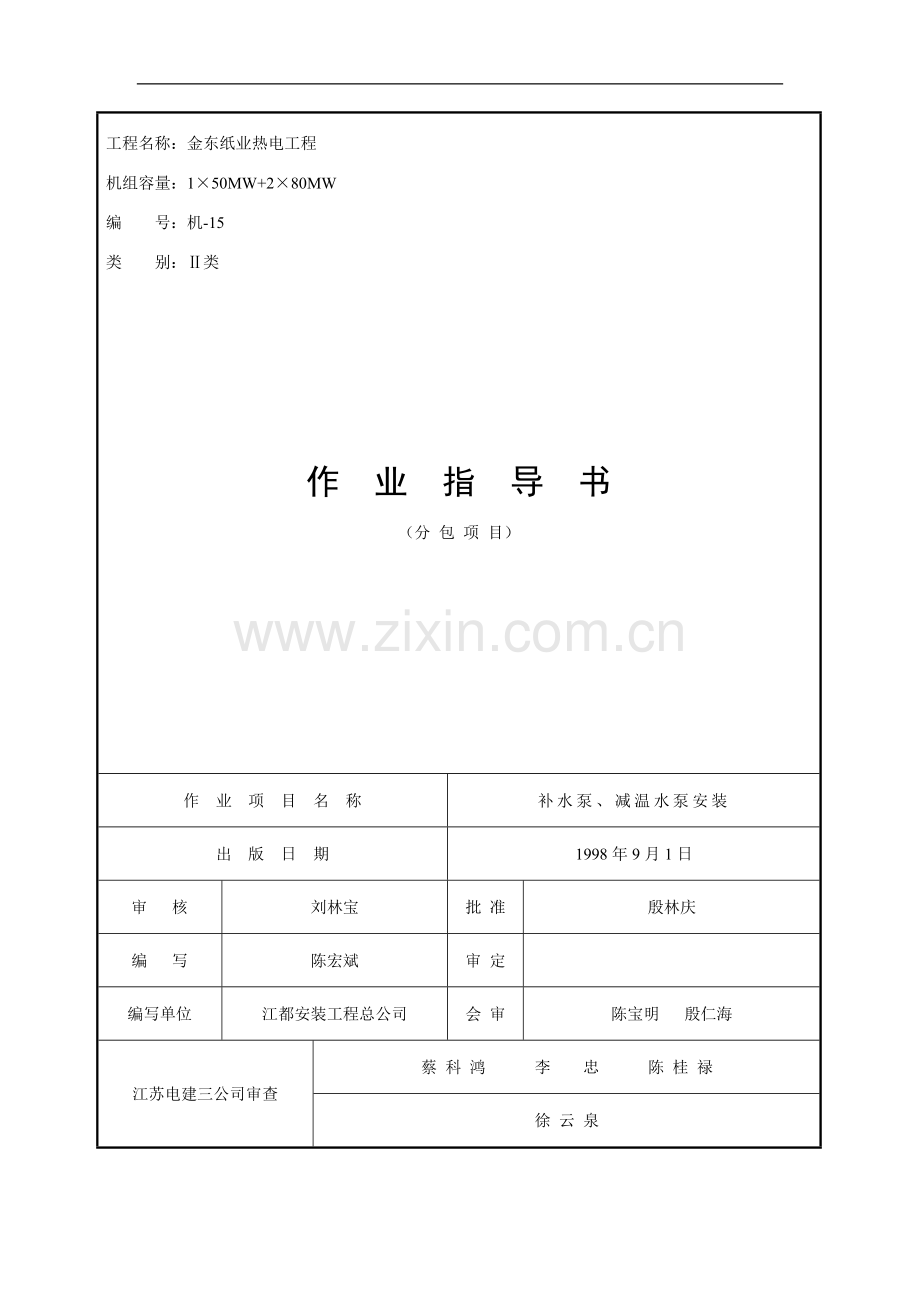

补水泵、减温水泵安装作业指导书.doc

工程名称：金东纸业热电工程

机组容量：1×50MW+2×80MW

编 号：机-15

类 别：Ⅱ类

作 业 指 导 书

（分 包 项 目）
作 业 项 目 名 称
补水泵、减温水泵安装
出 版 日 期
1998年9月1日
审 核
刘林宝
批 准
殷林庆
编 写
陈宏斌
审 定

编写单位
江都安装工程总公司
会 审
陈宝明 殷仁海
江苏电建三公司审查
蔡 科 鸿 李 忠 陈 桂 禄
徐 云 泉

作 业 指 导 书
第1页 共4页
编 写 内 容

1、 概述

2、 编制依据

3、 作业条件

4、 机具、工器具、材料准备

5、 劳动力组织

6、 施工作业程序

7、 施工技术措施

8、 安全防护措施及注意事项

作 业 指 导 书
第2页 共4页
1、 概述
某热电工程#1、#2、#3机共六台补水泵（伏斯特-韦勒供货）、
三台减温水泵（三菱供货）布置在38号路北侧，九台泵在东西方向呈平行布置，两只补水联箱布置在泵北侧管架上一上一下布置。具体见附图一.泵参数见附表一.

2、 图纸及资料
2.1 图纸及资料
2.1.1.金东提供的泵组、联箱就位图纸
2.2 引用标准及规范
2.2.1.《电力建设施工及验收技术规范》（汽机篇）DL/T5011-92
2.2.2.《火电施工质量检验及评定标准》（汽机篇）1998版
2.2.3.《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92

3、 作业条件
3.1 #1、#2、#3补水泵、减温水泵，联箱等已到现场，安装用材料已准备
充足；
3.2 基础已验收交接完,基础已清理干净,减温水泵基础要高于周围地平约
400mm,垫铁位置已凿平;
3.3 补水泵基础上的预埋铁板清洁并完全露出;
3.4 组织有关人员熟悉图纸资料,并进行技术安全交底;

4、 机具、工器具准备、材料准备
50t汽车吊、50t履带吊 1台
2t链条葫芦 3只
水平仪 1只
百分表 3只
短毛竹 2根
麻 绳 5米
推拔垫铁(100×150 1:20) 12副
平垫铁(100×150) 50块

5、 劳动力组织
技术员、质检员 各1名

作 业 指 导 书
第3页 共4页
安全员 1名
安装工 4名
起重工 2名
风、电焊工 1名

6、 施工作业程序
6.1 由于道路原因,叉车不能将泵运到位,所以用人工将泵抬到基础就位,六
台补水泵用调整螺栓将泵进口法兰面中心标高调至1110mm(预埋件上
表面标高#1机为400,#2、#3机为320），三台减温水泵，采用地脚螺
栓，泵就位前，四组垫铁应摆放好;
6.2 泵就位好后,用50t履带吊车将两只联箱就位,下联箱中心标高0.9m,
上联箱中心标高1.8m,上、下联箱摆放在管架中央,进口法兰面中心与
桶槽出口法兰面中心成一直线,用水平仪找平;
6.3 联箱定位焊接;
6.4 校验水泵进口中心与联箱出口中心是否在一直线上,若不成一直线则对
泵作适当调整;
6.5 垫铁焊接,调整螺栓焊接;
6.6 一次灌浆;
6.7 马达就位;
6.8 泵组初找中心,圆周中心允许偏差±0.25mm,开口中心偏差允许范围±
0. 20mm;
6.9 泵组二次灌浆;
6.10 联轴器安装。

7、 施工技术措施
7.1 减温水泵
7.1.1.三台减温水泵进、出口法兰标高750mm ±5mm
对泵就位，外专没有中心位置要求，所以只需保证三台泵相对标高
一致，且开档相等并找正即可。
7.2 联箱、补水泵
7.2.1.联箱就位时,其进口中心需与桶槽中心在一直线上,法兰面平行;
7.2.2.补水泵外专没有提出中心要求,所以需在联箱就位后再对泵定位,泵
进口法兰面与联箱出口法兰面平行,且中心在一直线上。

8、安全防护措施及注意事项

作 业 指 导 书
第4页 共4页
8.1 进入施工现场戴好安全帽；
8.2 链条葫芦悬挂可靠；
8.3 泵进出口用木板遮挡，并绑扎牢固，以防异物进入；
8.4 起重吊装要专人指挥，信号明确，不得歪拉斜吊；
8.5 起重工器具在使用前要严格检查合格保养后方可使用；
8.6 起重物下不得有人。

表一。#1、2、3补水泵、减温水泵主要技术参数

参数
项目
1×50MW补水泵App53-100型
2×80MW补水泵
App53-150型
1×50MW+2×80MW
减温水泵

流 量
83 l/s
133 l/s
46t/h
压 头
77mm
89m
33.5bar
转 速
1480rpm
1480rpm
2955rpm
