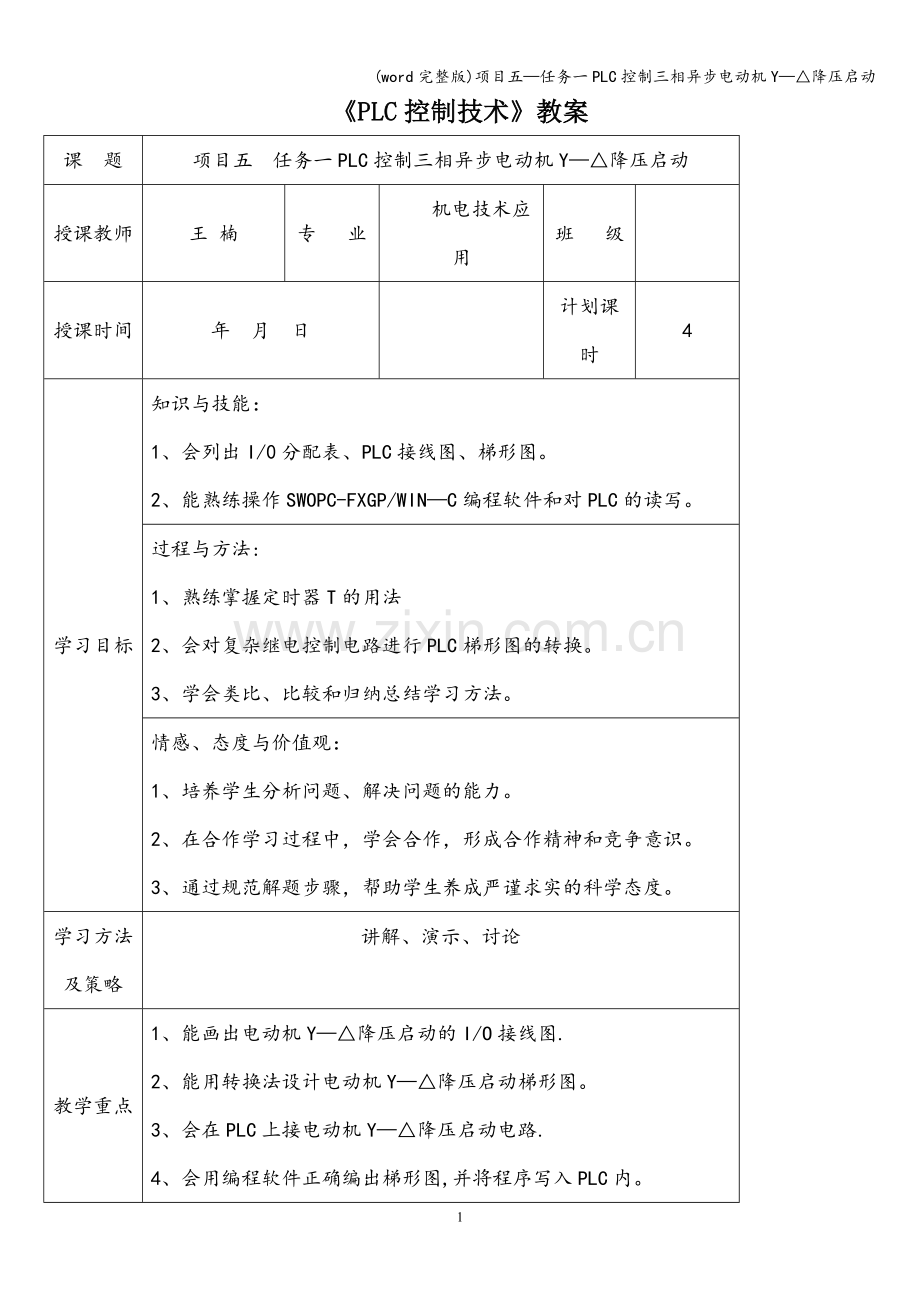

《PLC控制技术》教案
课 题
项目五 任务一PLC控制三相异步电动机Y—△降压启动
授课教师
王 楠
专 业
机电技术应用
班 级

授课时间
年 月 日

计划课时
4
学习目标
知识与技能：
1、会列出I/0分配表、PLC接线图、梯形图。
2、能熟练操作SWOPC-FXGP/WIN—C编程软件和对PLC的读写。
过程与方法:
1、熟练掌握定时器T的用法
2、会对复杂继电控制电路进行PLC梯形图的转换。
3、学会类比、比较和归纳总结学习方法。
情感、态度与价值观：
1、培养学生分析问题、解决问题的能力。
2、在合作学习过程中，学会合作，形成合作精神和竞争意识。
3、通过规范解题步骤，帮助学生养成严谨求实的科学态度。
学习方法及策略
讲解、演示、讨论

教学重点
1、能画出电动机Y—△降压启动的I/O接线图.
2、能用转换法设计电动机Y—△降压启动梯形图。
3、会在PLC上接电动机Y—△降压启动电路.
4、会用编程软件正确编出梯形图,并将程序写入PLC内。
教学难点
1、运用转化法将控制电路设计梯形图。
2、掌握定时器T的用法。
教学准备
1、准备教材、教案、课件。
2、实训设备：电脑(要装有SWOPC—FXGP/WIN-C编程软件），XK—PLC6工学结合实训台,连接导线若干。
教 学 过 程
教学环节
教师活动
学生活动
情景创设
高压离心风机由于电机的容量大，就存在启动时间长、启动电流大、运行安全可靠性差等问题，为了解决这些问题,需要采取在启动离心风机时减少启动负荷、通过Y—△降压启动来降低启动电流、进行安全互锁控制等措施。
倾听，举例
探索新知

探索新知

一、任务分析
1、学生回答此图工作流程

2、控制要求:
（1）当接通三相电源时，电机M不运转;
（2）当按下SB1起动按钮后，电机M为 Y接法低压起动；
（3）5s后，电机M自动为△接法全压运行；
(4）按下SB2停止按钮，电机M立刻停止运行;
（5）热继电器过载保护，若触点FR动作，电动机立即停止。
二、用PLC控制电动机Y—△降压启动设计步骤：
1、根据电气原理图中控制电路画出I/O分配表
（1）首先确定输入和输出器件有哪些？
（2) 确定输入和输出器件的个数.
三个输入器件SB1、SB2、FR，三个输出器件KM1、KM2和KM3。
（3）画出I/O分配表，如下：
输入器件
输出器件
SB1→X0
SB2→X1
FR→X2
KM1→Y0
KM2→Y1
KM3→Y2

2、根据I/O分配表画出I/O接线图。

3、 根据控制电路设计梯形图。

四、通电运行，调试。

小组讨论然后回答
学生阐述，
老师归纳,总结

学生回答

倾听，思考，记录

讨论,有学生参与完成，由学生点评,教师总结

讨论,有学生参与完成，由学生点评,教师总结

知识运用
(练习）
1、 按照I/O接线图进行PLC接线。
2、 运用编程软件正确画出梯形图，并将其写入PLC内。
3、 通电运行，观察控制效果。

模仿、思考、动手-—实战演练
成果展示
XK—PLC6型工学结合实训台，PLC控制模块
操作、观察
师生小结

作业布置
画出电力拖动164页图2—42的I/O分配表、I/O分配图、梯形图

板书设计
多媒体
屏幕
课题名称
课程内容要点
课外知识点

教学反思
三相异步电动机Y-△降压启动是降压启动中经典的控制电路之一，PLC控制三相异步电动机Y—△降压启动，在历年电工证考题中出现过,同时也是工企业中典型控制环节，学生学好这个控制电路会给以后工作中带来很多实用.
